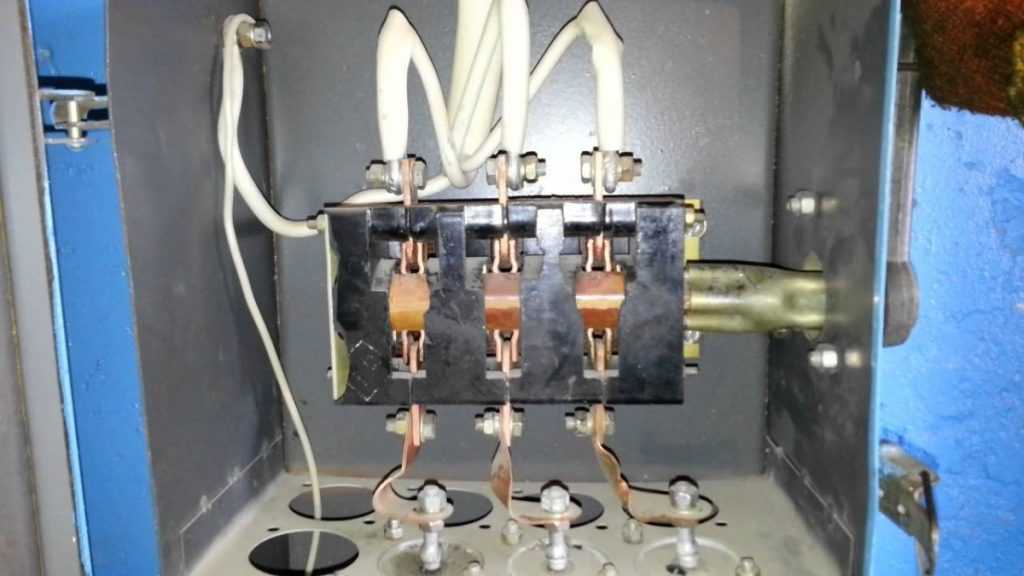

Схема подключения перекидного рубильника на 2 ввода виды рубильников

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

• обесточить щит. Проверить наличие тока при помощи индикатора;
• нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
• оборудование должно быть крепко защелкнуто на дин-рейке;
• подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
• на проводке при подсоединении не должно быть перегибов;
• лишние части кабеля отсоединить кусачками;
• на 10 мм удалить с кабеля аккуратно изоляцию;
• кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
• включить подачу электроэнергии;
• проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

• изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
• подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
• не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
• не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

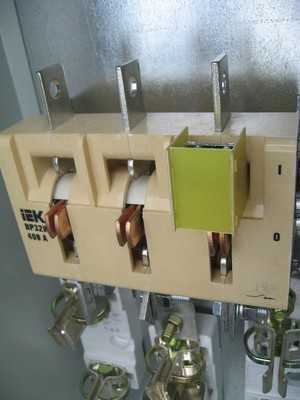

Плюсы и минусы использования рубильников

Плюсом перекидного выключателя является низкая стоимость Электрорубильник – простейший прибор, для которого характерны преимущества и недостатки. К плюсам эксплуатации относятся:

• Наглядность. Устройство можно осмотреть визуально на предмет поломок. Положение ножей хорошо просматривается.
• Простой конструктив. Небольшое количество узлов упрощает обслуживание и починку аппарата.
• Высокий коммутационный ток. Переключатель коммутирует ток силой 500, 630 или 1000 Ампер.
• Низкая стоимость. Приобрести рубильник можно для установки в частном доме или квартире.

Несмотря на положительные характеристики автомат имеет несколько минусов:

Открытый тип конструкции

Все элементы находятся на виду, при неосторожном касании есть риски удара током.
Ненормированная скорость переключения. Если ножи переводятся медленно, образуется дуга высокой температуры, которая выжигает внутренние узлы прибора.
Возможность короткого замыкания при появлении высокотемпературной дуги.
Возникновение бросков тока при переключении до выключения нагрузки.

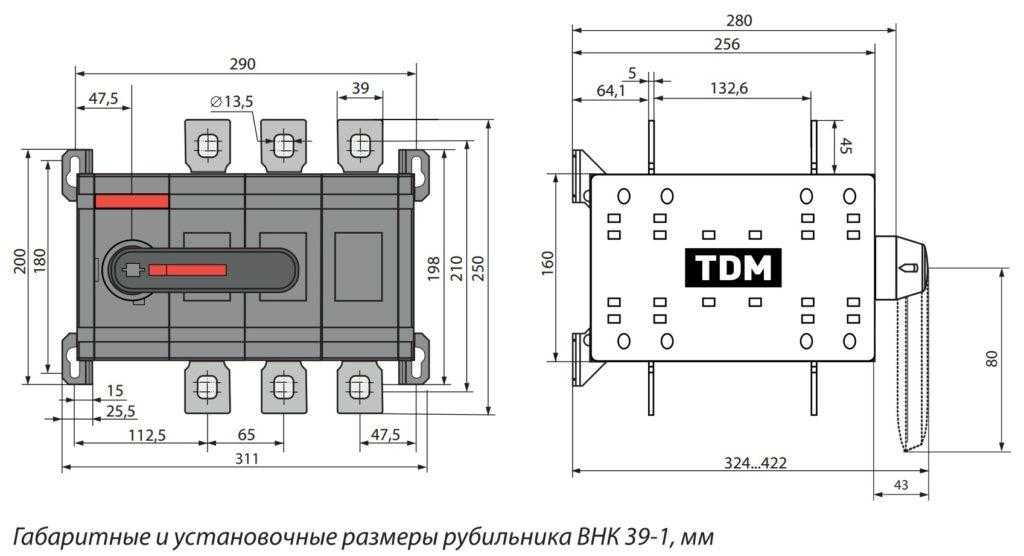

Характеристики

Основными характеристиками выключателя перекидного являются:

• Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
• Тепловой ток, не разрушающий элементы.
• Допустимое напряжение сети.
• Кратковременное импульсное напряжение, которое выдерживает изоляция.
• Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
• Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
• Износостойкость механических элементов определяется количеством циклов переключения.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

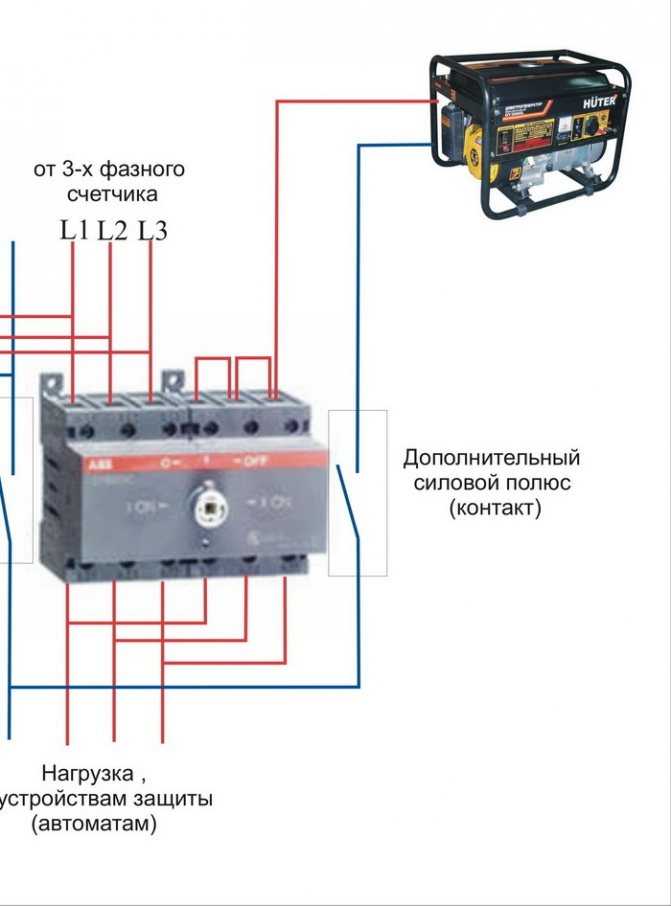

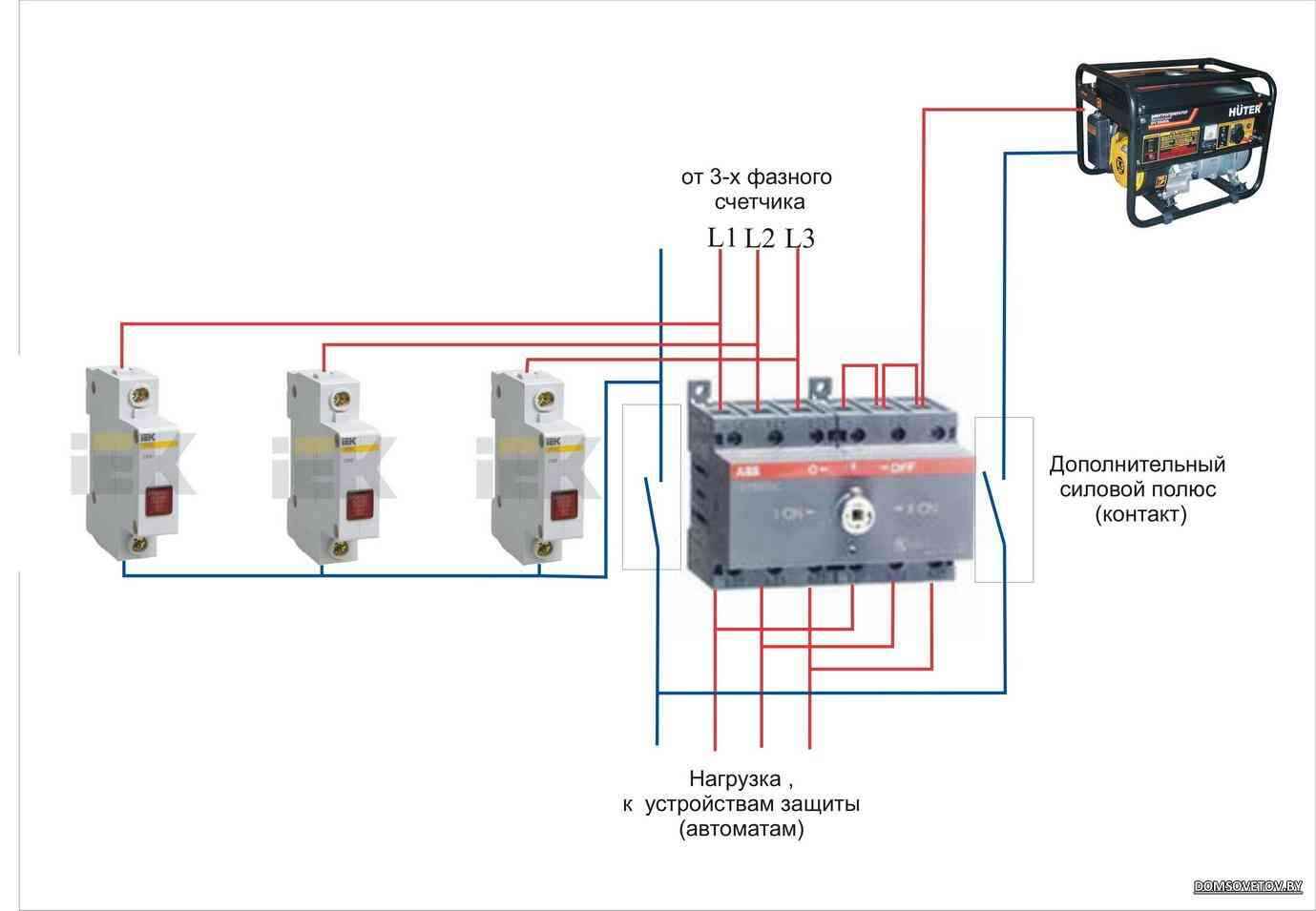

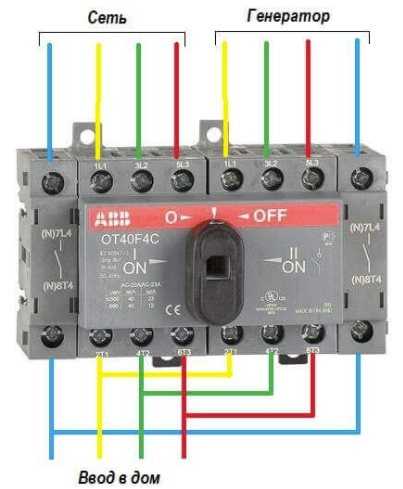

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Сборка электрощитка

При самостоятельной сборке учитывают, что автомат на входе и счетчик электричества опечатывают представители энергосбыта. Если такой возможности не будет, опломбируют весь щиток или откажут в приемке. Внутри общего электрощита собирают бокс на несколько мест (зависит от вида автомата), в нем ставят рубильник, который опечатывают. Корпус устанавливают на стене, в нем фиксируют DIN рейку.

Пошаговый порядок сборки щитка:

• фиксация элементов на DIN рейке по схеме;
• подсоединение модулей к вводному автомату с применением гребенки;
• подключение фазного провода кабелями с наконечниками;
• монтаж нулевой шины;
• проверка креплений отверткой;
• подключение тока, проверка срабатывания;
• проверка показателей сети мультиметром.

Подключение комплектующих

В щитках есть место для ввода кабеля, оборудованное крышкой

Это важно при установке корпуса в нише, когда подводка затруднена. Чаще это группа перфорированных отверстий, размер которых меняют удалением перемычек

Кабель заключают при вводе в гофротрубу диаметром 16 – 20 мм. Снизить подвижность проводов в трубе можно с применением заглушек, сальниковых пластин. Провода сразу маркируют, в коробке оставляют длину по двойной высоте корпуса.

Для соединения применяют перемычки из провода или шины, первый вариант подходит для небольших коробок.

Шины применяют в больших шкафах, они выгодно отличаются:

• хороший контакт;
• надежность;
• аккуратный вид.

Валера

Голос строительного гуру

Задать вопрос

Шины для фазы — серого цвета, для нулей — синего, есть универсальные двухцветные, которые используют для двух вариантов. В нулевую шину заходит рабочий ноль от питающего провода, а дальше он снимается на контуры, идущие в разные комнаты.

Подключение защитных устройств

УЗО и автоматы прижимают к DIN-рейке до появления щелчка. Провода подключают в соответствии с типом выключателя (одинарный или двойной). После установки устройств соединяют их вводы. Это делают перемычками или гребенками.

Установка перемычек:

• отрезают куски провода нужной длины, края оголяют, сгибают дугой, в клемму ставят 2 проводника, затягивают;
• длинные провода зачищают от изоляции на 1,5 см через 5 см, плоскогубцами загибают оголенные участки, чтобы получить объединенные дуги;
• участки без изоляции вставляют в гнезда, затягивают.

Схемы подключения

Стоит понимать, что процедура подключения может отличаться и зависит в первую очередь от типа электрических сетей.

Однофазная сеть

К однофазной сети возможно подключить только двухполюсные устройства. Также необходимо иметь блок питания с рабочим напряжением 300 В.

• В подобных модификациях отрицательное сопротивление достигнет отметки 50 Ом. Иногда такие рубильники дополняют счетчики. А вот переключатели встречаются нечасто.
• Выбирая перемычки, обеспечивающие контакты, учтите, что покупать следует исключительно медные.
• Перед установкой приспособления в жилом доме следует убедиться в том, что там есть электрощиты серии КК220 либо другие. Из-за возможных несоответствий в рабочих характеристиках реверсные блоки не применяются для однофазных цепей.

Двухфазная сеть

В двухфазных цепях соединяющим элементом выступает блок питания на 200 В. Помните, что для этих устройств применяются только переключатели расширительного типа. Тогда рубильники можно будет использовать в однофазной сети вне зависимости от количества применяемых модулей. Предельное напряжение на уровне 300 В. Чаще всего выбирают изделия серии РР30.

• В соответствии с особенностями конструкции, они комплектованы только двумя модулями, это значит, что выходное напряжение будет соответствовать значению 350 В.
• Блокираторы могут быть неодинаковыми. Перед эксплуатацией в жилых домах следует удостовериться в том, что там есть электрощиты. Это обязательное условие. Блоки управления традиционно составлены из тиристоров.
• Предел отрицательного сопротивления — 40 Ом. Системы контактов применимы только в моделях закрытого типа. Контроль колебаний электроэнергии обеспечивают проходные конденсаторы.
• Реверсивный блок поддерживает необходимую частоту тока. Если будут использованы две разные модели, их обязательно необходимо сочетать с контроллером. Это позволит свести к минимуму негативное воздействие нелинейных искажений, время от времени проявляющихся в сети.

Трехфазная сеть

Блоки питания для трехфазных сетей должны обладать рабочим показателем напряжения 400 В. Стоит отметить, что здесь могут применяться только импульсные трансформаторы.

• Сама процедура подключения выполняется посредством инвертирующего выхода. Выходной ток подается через специальные устройства, роль которых выполнят проходные конденсаторы. Есть смысл в применении двухмодульных рубильников.
• На рынках предлагаются и одномодульные модификации. Их главная особенность в том, что минимальный предел порогового напряжения находится на уровне 350 В, отрицательное сопротивление — 55 Ом. В конструкции рубильника обязательно должен присутствовать блокиратор.
• В жилых домах должны быть специальные электрощиты серии КК22. В таких конструкциях блоки управления могут составляться не только из тиристоров, но и динисторов.

Правила установки и подключения

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

• Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
• Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
• Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
• Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши. На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

1. Контактные площадки общей группы.
2. Индивидуальные контакты каждой лампочки.
3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Это интересно: Для чего нужен и как сделать змеевик для самогонного аппарата своими руками

Схемы подключения

Процесс подсоединения изделий может отличаться в зависимости от типа электрической сети. Подключить прибор к однофазной сети можно, если рубильник двухполюсный. Кроме того, нужно учитывать, что изделия работают в присутствии блока питания.

Существует ряд особенностей:

• Отрицательное дифференциальное сопротивление в подобных модификациях будет приблизительно 50 Ом. Рубильники иногда оснащены счетчиками, а вот переключатели в этих агрегатах можно встретить редко.
• При выборе перемычек следует отдавать предпочтение медным деталям.
• Перед установкой изделий в жилых помещениях нужно убедиться, что в них установлены щиты серии КК202 и т. д. Не рекомендуется использовать реверсивные блочки для однофазных сетей ввиду несоответствия характеристик.

Двухфазная сеть

При подключении переходного рубильника в двухфазную сеть следует предусмотреть присутствие блока питания с показателями в 200 Вт как элемента соединения. Необходимо учесть, что для таких агрегатов нужно использовать исключительно расширительные переключатели. В этом случае изделия будут функционировать в двухфазных сетях вне зависимости от количества модулей.

Максимально допустимое напряжение — 300 В. При этом рубильники будут подвержены нагрузке в 20 Ампер. Зачастую останавливаются на моделях РР30. Некоторые особенности:

• Приборы имеют два модуля, которые в состоянии обеспечить напряжение на выходе в 350 В.
• Конструкция блокираторов может варьироваться. В жилых домах обязательно должен быть электрощит. Блоки зачастую оснащаются тиристорами.
• Максимальные показатели противодействия составляют 40 Ом. В таких агрегатах используются системы закрытых контактов. Контроль электрических колебаний осуществляется при помощи конденсаторов.
• Реверсивный блок осуществляет поддержку необходимых показателей частоты тока. Если выбраны различные модели, обязательно должен присутствовать контроллер для минимизации отрицательных эффектов от нелинейного искажения.

Трехфазная цепь

В случаях установки рубильника в сеть из трех фаз нужно применять питающие блоки с показателями напряжения 400 В. Кроме того, для таких цепей допустимо использовать импульсные трансформаторы. Подключение устройства осуществляется с помощью инвертирующего входа. Ток выходит через проходные конденсаторы, функционирующие в качестве специального устройства. В этом случае имеет смысл воспользоваться модульными рубильниками.

В продаже встречаются и одномодульные изделия. Их отличительной чертой является минимальные значения напряжения — 350 В. В этом случае сопротивление составляет 55 Ом. Для решения этой проблемы в рубильнике должен стоять блокиратор.
