Как положить плиты перекрытия на газобетон

Фундамент

Говорят, что фундамент – это основа основ всего будущего строения. Как начнешь возводить дом, такой результат и получишь в конце. На самом деле фундамент является лишь одним, начальным этапом строительства в целом. А главным, основным, считается проект (план). Задумав построить свой дом или дачу, вы должны четко представлять, чего хотите. Можете начертить план сами – хорошо. Нет – тогда закажите проект архитектору. Понравился соседний дом – не постесняйтесь зайти и попросить перерисовать. Только когда вы уверились в своих желаниях и имеете проект в руках, тогда и начинайте копать траншеи.

Помните, что лучше спроектировать, выкопать лишнюю перегородку и построить лишнюю стенку. Разобрать ее, если вдруг придется, всегда проще, чем достраивать. Проблема примыканий может коснуться вас уже на начальном этапе, если будете делать литой фундамент из бетона. Но здесь все решается просто с помощью арматуры. Возьметесь за бетонные блоки, начинайте перевязывать в местах соединений. То же и с цоколем: каменные и блочные примыкания перевязываем, а бетонные усиливаем дополнительным армированием.

Рубка пустотных плит

Напоминает разрезание стекол. Срезание проводится с верхнего реберного слоя жесткости при помощи болгарки. Далее идет надлом по выполненному срезу.

Главное – положить плиту как надо, то есть применить подкладочные элементы. Разметку выполняют таким образом, чтобы она совпала с одним из них. Рез выполняется немного ближе к свешанной части по линии. Эта операция должна проводиться точно, чтобы бетон не крошился и не «закусывался».

После пропила следует пропилка отверстий. Бить предстоит не по реберным частям, а в плиточные пустоты

Далее действия проводятся осторожно. Начиная с края, реберные части наряду с низом сбиваются.
Арматурная сетка вместе со стержнями срезается, и рассоединяются части

До укладки плиты на практике, ее край укрепляется при помощи цементной смеси и кирпичных обломков. Пустотные отверстия закладываются кирпичом. Цемент поможет выровнять край.

Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности, а поэтому требует точного выполнения правил монтажа и техники безопасности.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85*. Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

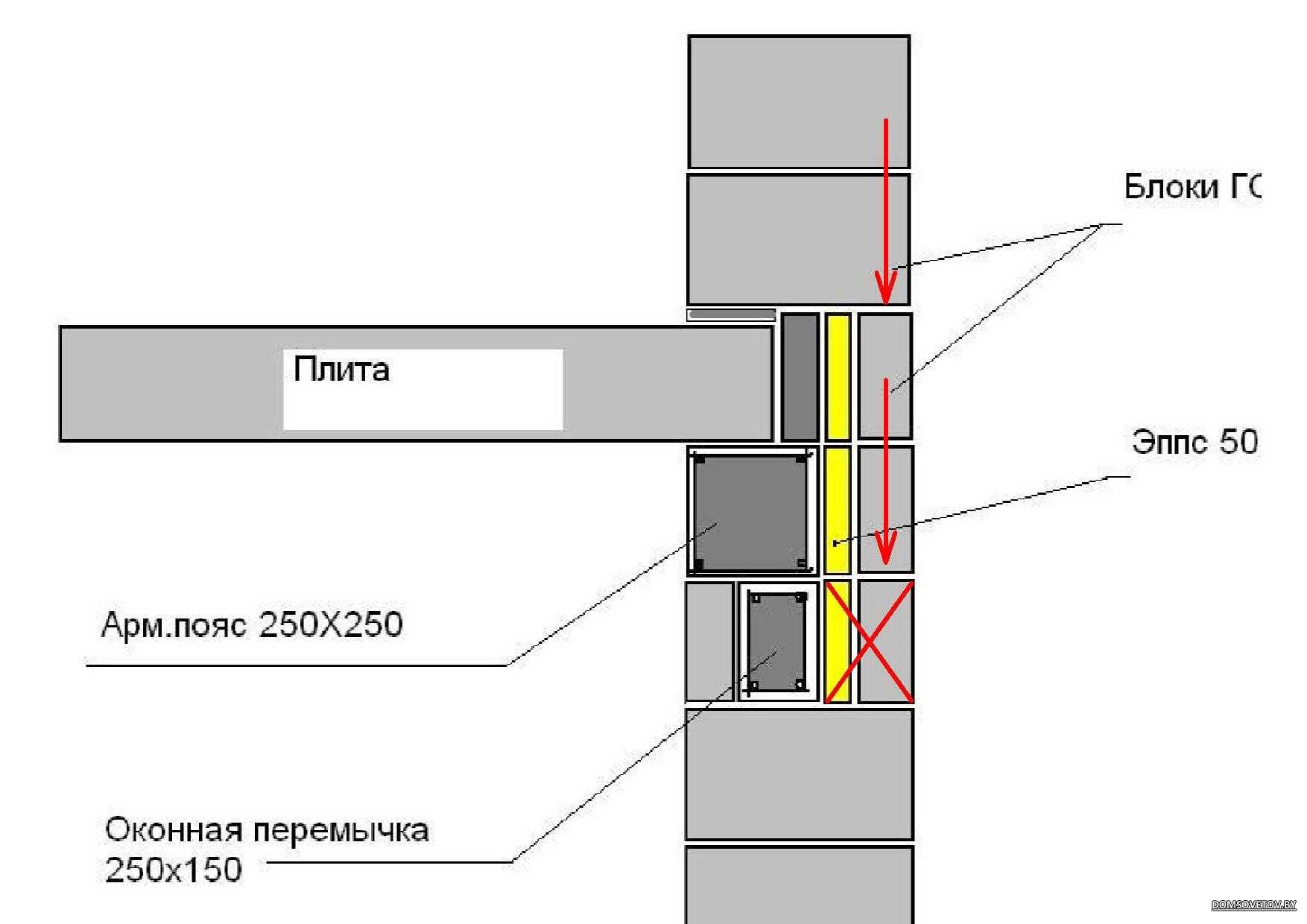

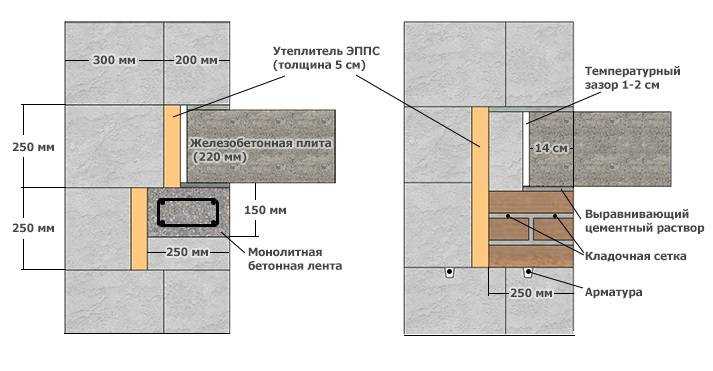

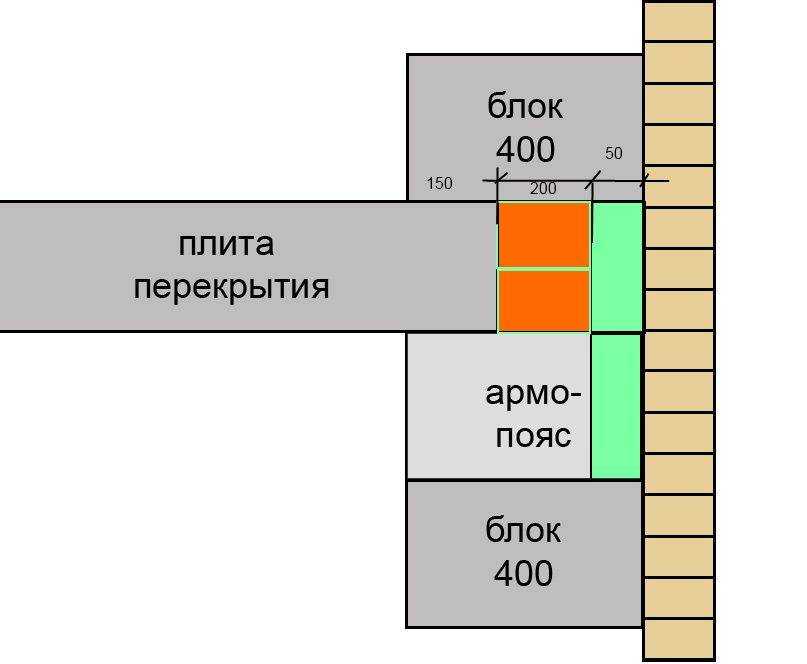

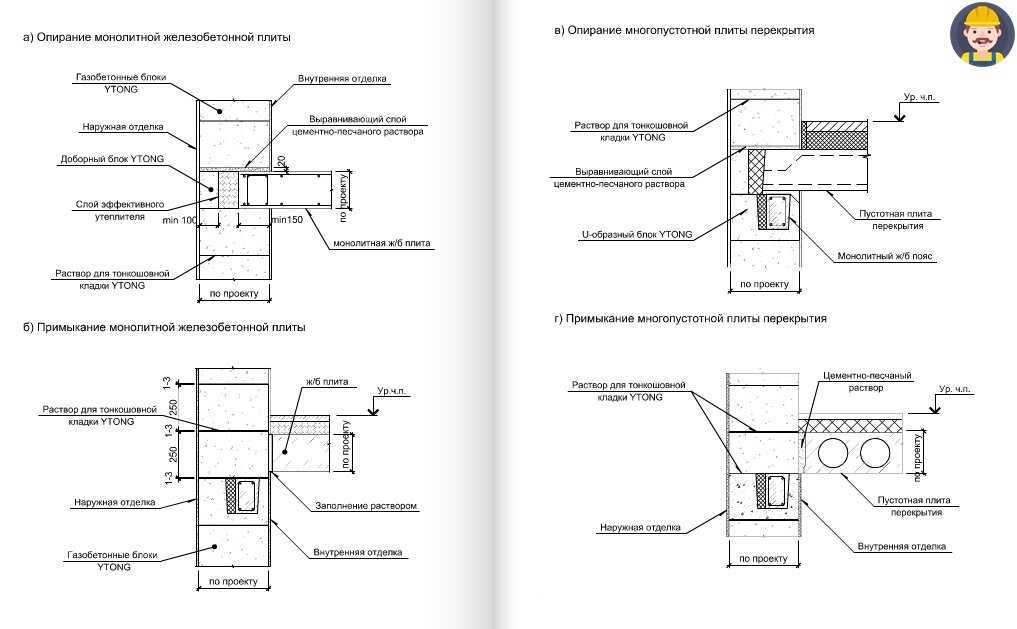

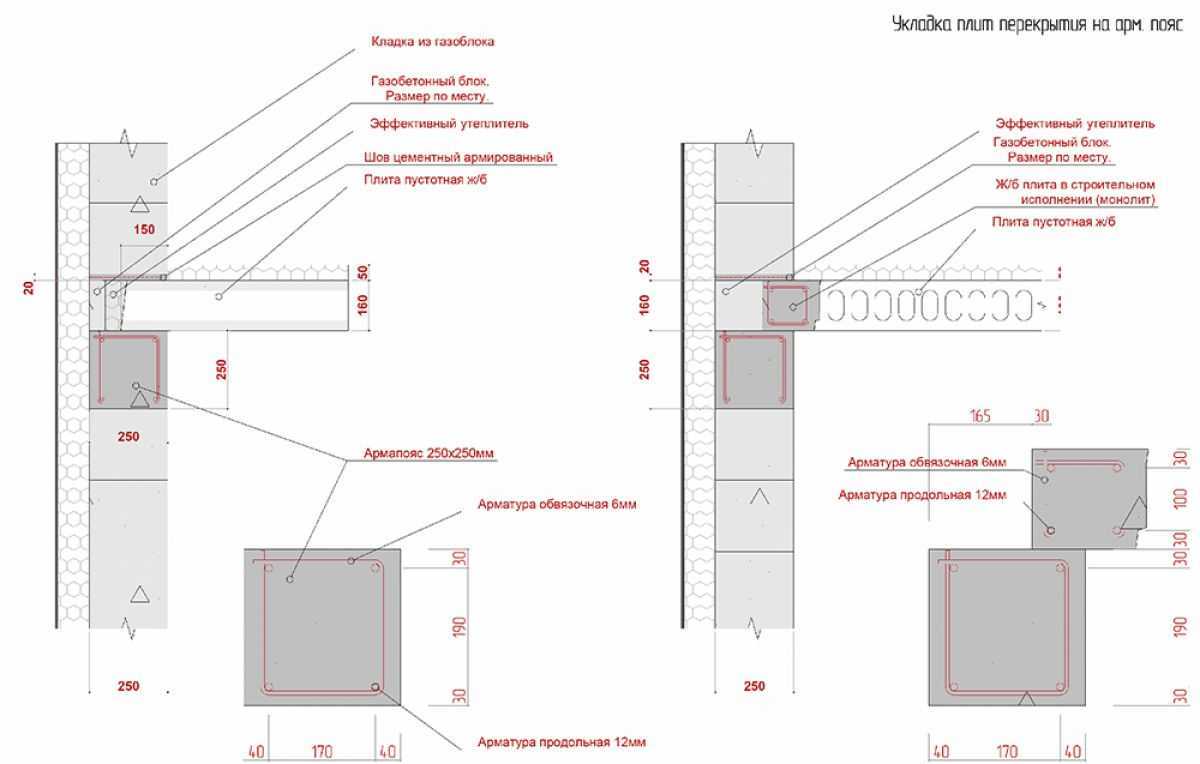

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

1. Технология сооружения ПП определена нормативами СНиП 3.03.01, изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
2. Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
3. Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
4. Плиты перекрытия для зданий должны соответствовать ГОСТ 9561, изданному в 1991 году.
5. В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Также необходимо выполнять следующие базовые требования ТБ:

1. Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
2. Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
3. На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
4. Монтажники должны комплектоваться средствами защиты и спецодеждой.
5. Зона СМР ограждается особыми ограждающими конструкциями.
6. Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
7. До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
8. Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
9. С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
10. Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
11. В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
12. При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
13. Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
14. Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
15. Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
16. Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Основные принципы укладки пустотных плит перекрытия

Базовые правила укладки плит перекрытия:

1. Элементы сборного ЖБ перекрытия должны опираться на стеновые или фундаментные конструкции короткими сторонами.
2. Перед монтажом пустоты на торцах требуется заделать специальными бетонными вкладышами либо легким бетоном М200 – это сделает плиты прочнее в узлах защемления стеной.
3. На опоры требуется нанести строительный раствор. Марка – от М100 и выше, толщина слоя – от 20 мм.
4. Плиту запрещается переворачивать. Чтобы конструкция выдерживала высокие нагрузки, в нижней плоскости плиты предусмотрено усиленное армирование, противостоящее растяжению. Неправильно установленная плита может переломиться в ходе эксплуатации. Нижняя поверхность ЖБ изделия (будущий потолок помещения) гладкая, верхняя – шершавая, неровная.
5. Монтажные работы производятся силами трех-четырех человек, задействуется подъемная спецтехника. Один человек осуществляет крепление плиты к крановому крюку при помощи четырехветвевого стропа, двое других занимаются укладкой плиты на отведенное ей место и отцепляют строп. Если работы ведутся вне зоны обзора крановщика, дополнительно требуется человек, подающий команды оператору крана.
6. Плиты укладываются максимально плотно. Если длина помещения не является кратной ширине элементов, оставшийся зазор между плитами перекрытия при укладке заделывают монолитным бетоном, предварительно установив опалубку.
7. На заключительном этапе монтажа производят анкеровку ЖБ плит со стенами и между собой, чтобы обеспечить жесткость всей конструкции. Шаг установки анкеров на стенах – 2-3 метра. Перекрытие всего этажа должно представлять собой жесткий цельный диск, чтобы постройка была устойчива и максимально долго не разрушалась при высокой сейсмической активности.

Виды железобетонных плит перекрытия

Производители выпускают несколько видов ЖБ плит стандартных типоразмеров для обустройства перекрытий:

• шатровые (ребра расположены по периметру);
• с продольными ребрами;
• плоские (цельные, без пустот);
• многопустотные (с продольными пустотами круглой или овальной формы).

Наиболее активно используются плоские и многопустотные плиты. При этом плоские (ПТ), толщиной от 80 до 120 мм, выполняют функцию доборных элементов. Они меньше многопустотных по длине и ширине, и применяются для перекрытия кладовок, санузлов, узких коридоров и т.д.

Среди многопустотных ЖБ плит наибольшей популярностью пользуются круглопустотные (ПК) и плиты непрерывного формования (ПБ). Наличие пустот уменьшает вес плиты и повышает ее тепло- и звукоизоляционные показатели.

Плиты ПК используются для строительных работ на протяжении нескольких десятилетий. Стандартные изделия массового производства имеют толщину 220 мм и длину от 2700 мм до 9000 мм с шагом 300 мм. Ширина составляет 1000 мм/1200 мм/1500 мм/1800 мм.

Стандартные круглопустотные плиты применяются в индивидуальном строительстве, но на этапе проектирования постройки важно учитывать их габариты и особенности монтажа – от этого зависит расстояние между стенами, на которые будет опираться плита. Изготовление плит ПК под заказ нестандартной длины заметно повысит их стоимость, так как производителю придется изготовить специальную опалубку

Виды железобетонных плит перекрытия

Производители выпускают несколько видов ЖБ плит стандартных типоразмеров для обустройства перекрытий:

• шатровые (ребра расположены по периметру);
• с продольными ребрами;
• плоские (цельные, без пустот);
• многопустотные (с продольными пустотами круглой или овальной формы).

Наиболее активно используются плоские и многопустотные плиты. При этом плоские (ПТ), толщиной от 80 до 120 мм, выполняют функцию доборных элементов. Они меньше многопустотных по длине и ширине, и применяются для перекрытия кладовок, санузлов, узких коридоров и т.д.

Среди многопустотных ЖБ плит наибольшей популярностью пользуются круглопустотные (ПК) и плиты непрерывного формования (ПБ). Наличие пустот уменьшает вес плиты и повышает ее тепло- и звукоизоляционные показатели.

Плиты ПК используются для строительных работ на протяжении нескольких десятилетий. Стандартные изделия массового производства имеют толщину 220 мм и длину от 2700 мм до 9000 мм с шагом 300 мм. Ширина составляет 1000 мм/1200 мм/1500 мм/1800 мм.

Стандартные круглопустотные плиты применяются в индивидуальном строительстве, но на этапе проектирования постройки важно учитывать их габариты и особенности монтажа – от этого зависит расстояние между стенами, на которые будет опираться плита. Изготовление плит ПК под заказ нестандартной длины заметно повысит их стоимость, так как производителю придется изготовить специальную опалубку

Как производится монтаж плит перекрытия

Вопрос о том, как провести монтаж плит перекрытия, становится актуальным при строительстве любого помещения. На первый взгляд может показаться, что сделать монтаж довольно просто, но существуют некоторые нюансы, которые нужно учитывать при постройке и возведении здания.

Плиты перекрытия — это железобетонные изделия, предназначенные для обустройства межэтажных перекрытий.

Чтобы понять, как положить плиты, нужно знать технологию и правила укладки плит перекрытия. Разделить железобетонные конструкции можно следующим образом:

• перекрытия круглопустотные;
• шатровые (ребристые);
• длинные ребристые.

Некоторые предпочитают применять при строительстве монолитные железобетонные плиты, но этот вариант более дорогостоящий. Самые распространенные виды, которые используют для перекрытий — железобетонные круглопустотные. Они обладают хорошей теплопроводностью, звукоизоляцией.

Как правильно класть плиты перекрытия на стены?

Плиты перекрытия – это железобетонные изделия, которые используются для устройства горизонтальных перемычек между этажами, потолков гаражей, погребов, чердаков и т.п. Они помогают быстро и без лишних проблем выполнить работу, обеспечив при этом соответствие нормам и ГОСТам.

Для производства этой продукции используют легкие и тяжелые бетоны, их размеры унифицированы ГОСТом. При разработке проекта здания нужно провести тщательные предварительные расчеты на виды нагрузок, которые будут возникать в данных условиях

При этом важно правильно распределить усилия и зафиксировать перекрытие во всех точках, где это возможно

Поэтому информация о том, как правильно класть плиты перекрытия, важна не только для внешней и внутренней эстетики постройки, но и для безопасности людей, которые будут в ней находиться. Однако прежде, чем мы рассмотрим, как выглядит укладка плит перекрытия, поговорим об их разновидностях и конструктивных особенностях.

При любом этажном строительстве необходимы перекрытия, которые бывают 2-х типов: монолитные и плиты

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

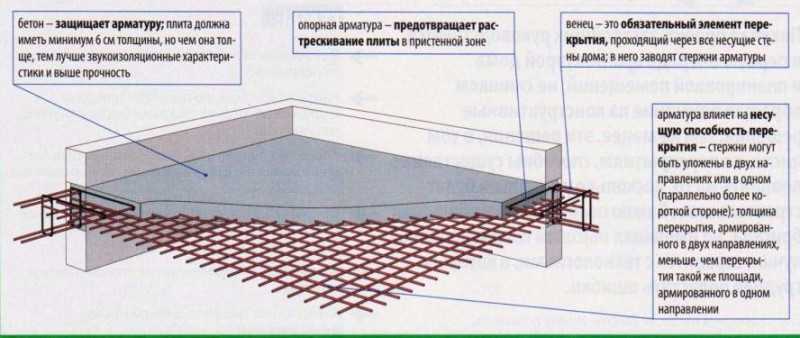

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Изменение размера

Схема пустотной плиты.

Пустотные перекрытия выпускаются под заказ любого размера, но иногда возникают ситуации в процессе укладки, когда нужно уменьшить их ширину или длину, вырезать нужную форму. В таком случае плиту необходимо рубить, используя болгарку и лом.

Существует два варианта резки: вдоль и поперек. Для того чтобы разрубить материал поперек, используется следующая схема:

•  перекрытие располагается горизонтально с заложенными под нее подкладками;
•  наносится необходимая разметка для укорачивания;
•  конструкция режется болгаркой по отмеченным линиям;
•  с помощью кулачка совершаются удары по пустотам возле линии разреза по всей ширине;
•  ломом пробивается нижняя стенка трубы, и находящаяся под ней арматура разрезается болгаркой с установленным диском по металлу.

Примерно такая же схема используется для того, чтобы разрезать вдоль. Но на это потребуется больше времени, так как длина больше, чем ширина. Этапы работы будут такие:

•  необходимо наметить линию и сделать по ней продольный надрез болгаркой;
•  кулачком разбить стенку пустоты, которая идет вдоль плиты;
•  ломом пробить нижнюю стенку трубы.

Во время резки в бетонном слое встречаются прутья арматурной сетки, которые тоже можно разрезать болгаркой.

Дорожные плиты: размеры по ГОСТу, виды, особенности укладки

Хоть и хочется жителям загородных поселков быть ближе к природе, без определенных элементов благоустройства обойтись не получится. В данном случае речь идет о дорожках, которые могут быть удобными и функциональными. Кроме того, они способны облагородить весь поселок.

На своем участке вы можете использовать вымостку из натурального камня, но для общих улиц все же подойдут дорожные плиты, размеры которых регламентируются государственными стандартами. Эти изделия довольно активно применяются девелоперскими фирмами и кооперативами.

Предназначение

Железобетонные плиты — это поистине уникальный материал, который идет на изготовление дорог. Они способны претерпевать высокие нагрузки. Назначение изделий самое разное.

Сюда следует отнести возведение временных дорог и создание постоянных подземных путей.

В первом случае дороги предназначаются для объектов строительства, во втором — пути ведут к предприятиям, а также малонаселенным пунктам в сельской местности, которые удалены от основных дорог на внушительное расстояние.

Приятной особенностью использования железобетонных изделий является возможность их повторной эксплуатации, если плита имеет характеристики, которые не были утрачены. Это позволяет экономить.

Из плит получается соорудить качественное дорожное покрытие, которое будет использоваться временно.

Размеры по государственным стандартам и некоторые конструктивные особенности

Описываемые изделия — это плоские прямоугольные железобетонные плиты, толщина которых варьируется от 14 до 18 см. Плиты изготавливаются на базе напряженной или ненапряженной арматуры.

Рабочая поверхность обладает рифлением. По торцевым граням имеются монтажные петли, но плиты могут сооружаются и без петлевых захватов.

Петли находятся в формованных углублениях, чтобы исключить попадание на внешнюю поверхность.

Размеры дорожных плит могут быть подобраны индивидуально с учетом предпочтений. В качестве связующего вещества выступает бетон.

Он придает жесткость изделию и устойчивость к механическим и атмосферным воздействиям. Чем выше марка бетона, тем более внушительные нагрузки способна принять на себя конструкция.

Вес плиты обычно составляет 2200 кг минимум. Бетон может иметь плотность в пределах от 2200 до 2500 кг на метр.

Из чего изготавливают

В основе довольно часто лежит бетон с морозостойкостью до W2 и F150. Дорожные плиты, вес и размер которых влияют на цену, имеют внутри стальные прутья. Благодаря им конструкция готова прослужить длительное время, сохраняя свои первоначальные свойства. Для напряженных плит используется арматура следующих классов:

Если перед вами ненапрягаемая плита, то в процессе ее производства используется арматура марок A-3C, А-3 и А-1, а также проволока Вр-1. Прутья защищены от воздействия солнечных лучей, атмосферных осадков и механических воздействий. При монтаже плиты возвращаются в исходное положение.

Напряжение, образующееся в штатном режиме, является минимальным. Что касается размеров дорожных плит, то они реализуются со следующими параметрами: длина в пределах от 1, 75 до 6 м.

Материалы, инструменты и спецтехника для укладки плит

Монтаж плит перекрытия на газобетонные блоки — наиболее трудоемкий этап строительства дома из газобетона. Если ПП между нулевым уровнем и первым этажом можно установить силами нескольких человек, то для подачи изделий на уровень второго этажа потребуется привлечение грузоподъемной спецтехники ведь даже самая малогабаритная плитка имеет вес от 350 кг. Для снижения затрат на аренду спецтехники нужно подготовить стройплощадку:

• закупить металлические анкера, утеплитель, гидроизоляцию и компоненты для цементно-песчаного раствора;
• расчистить место стоянки для грузоподъемной техники;
• плиты выгрузить так, чтобы удобно было выполнять строповку.

Если требуется резка изделий, то лучше выполнить ее на земле, а не после поднятия плиты.

Какие инструменты и техника потребуются?

Организация рабочего места для монтажников по установке плит перекрытия очень ответственный этап, поскольку от слаженности и продуманности выполнения этого сложного процесса будет зависеть безопасность людей и сохранность дорогостоящих строительных материалов и оборудования.

Основной перечень оборудования, которым должны оснащаться монтажные работы:

• компрессор;
• электросварка;
• отбойный молоток;
• лом;
• инвентарные подмости;
• ящик растворный;
• ящик с инструментом — молоток, ножовка, кельма;
• измерительные инструменты — рулетка, уровень, отвес;
• лопата для раствора;
• четырехветвевой строп.

Особое внимание в части обеспечения техники безопасности должно уделяться исправности строп. Их надежность рассчитываться с шестикратным запасом по отношению к прочности канатов

Многоветвевые стропы при подъеме должны создавать равномерное натяжение всех ветвей, при этом должна быть исключена вероятность их соскальзывания.

Места строповки плит перекрытия определяются заводом изготовителем с учетом положения их центра тяжести.

Петли стропа надевают на центр захвата крюка. Неиспользуемые концы многоветвевых строп должны быть закреплены, чтобы не зацепиться при передвижении за выступающие части других строительных конструкций.

Перед началом работ все стропы тщательно осматриваются и отбраковываются в случае обнаружения любых дефектов, например, оборванных прядей, выдавленного наружу сердечника, коррозионных повреждений, частичного уменьшения или увеличения диаметра канатов и других повреждений.

Особенности технологии при монтаже плит перекрытий

Установка всех плит перекрытий происходит поднятием плит автокраном за специальные петли.

Железобетонные плиты перекрытий устанавливаются исключительно на капитальные стены дома, все внутренние перегородки и стены возводятся только после того, как завершен монтаж плит.

Следует учесть в процессе монтажа, что элементы должны опираться на стену дома не менее, чем на 120 мм. Смежные плиты надо скрепить между собой за монтажные петли.

Необходимо учесть, что технология монтажа плит перекрытий требует того, что ни в коем случае нельзя вместо двух коротких элементов двойной пролет, например, перекрывать одной длинной плитой – в этом случае материал не выдержит нагрузки и лопнет, что может привести к катастрофическим последствиям. То же может произойти и в том случае, если для балкона заготовку выдвинуть немного вперед, оставив на улице ее часть, только здесь могут сказаться еще и первые же морозы: прямо по материалу будет идти холод, а также, передавленная стеной, она может лопнуть.

Все стены дома в обязательном порядке должны быть на одном уровне, в противном случае между плитами перекрытия получатся своеобразные «ступеньки», совершенно ненужные, и от которых впоследствии будет сложно избавиться.

Обязательно следует учесть, что элементы должны опираться на стену дома не менее, чем на 120 мм

Приступая к монтажу плит перекрытий, следует знать, что к раствору, на который они будут укладываться, существуют особые требования: этот раствор надо сделать достаточно жидким и на стены наносить его следует минимально и при изготовлении раствора, надо тщательным образом просеять песок, в противном случае попадание даже маленького камешка сведет на нет все усилия по монтажу ровного потолка.

Бывает так, что в железобетонной плите перекрытия есть необходимость сделать отверстие, например, для выхода на чердак. В этом случае надо для начала нарисовать мелом на элементе прямоугольник нужных размеров, затем болгаркой слегка обрезать элемент по нарисованным линиям. После этого можно кувалдой пробивать элемент, пока не покажется арматура. Арматуру нужно перерезать болгаркой диском по металлу, однако, здесь надо быть осторожнее, так как арматура внутри железобетонной заготовки сильно напряжена, это может привести к зажатию диска болгарки. Поэтому лучше всего ее немного не дорезать болгаркой, а затем разбить кувалдой Если же есть под рукой автоген,то разрезать арматуру автогеном.

Как вырезать отверстие в пустотной плите?

Таким же образом в плитах вырезается люк. Поскольку его края будут на виду, лучше сразу постараться сделать их максимально ровными. Для этого по намеченному контуру нужно сделать предварительный надрез болгаркой.

Люк прорезается на стыке двух плит, равномерно распределяя между ними свою площадь. Размеры люка зависят от ширины плит и степени их нагрузки, а также от типа использованной лестницы. Чем шире и менее нагружены плиты, тем больше можно в них вырезать люк. Нагрузки от строительных конструкций, опирающихся на плиты, значительно сокращают допустимую площадь люка. Для приставных лестниц обычно делается люк площадью 900х900 мм в плитах, ширина которых 1,2 м. При этом в каждой из плит проделывается отверстие размерами 450х900 мм.

Использование приставных лестниц не всегда удобно. Их нужно сначала устанавливать, потом забирать, да и их фиксация на месте довольно ненадежная, особенно, если это старые деревянные лестницы. Куда удобнее использовать складные чердачные лестницы. Они надежно закрепляются на крышке люка и складываются при его закрывании, не занимая лишней площади. Размеры люка для таких лестниц имеют размеры 600х1200 мм, 600х1300 мм, 700х1200 мм, 700х1300 мм или 700х1400 мм. Большая сторона люка должна обязательно размещаться вдоль плит.

Треснувшая конструкция

Иногда во время строительства обнаруживается, что плита перекрытия треснула еще до того, как ее успели положить. Причиной возникновения подобного дефекта является неправильное хранение или транспортировка. Данный строительный материал необходимо складировать определенным образом, соблюдая основные правила.

Конструктивные элементы должны укладываться в штабеля, не касаясь грунта. Под нижнюю надо подложить не промокающее и не гниющее основание, достаточно высокое и прочное. Плиты желательно уложить в горизонтальное положение и между ними установить прокладки из деревянных реек. Расстояние от рейки до края изделия должно быть равно 20-40 см.

Если все необходимые условия соблюдены, при наличии прочного основания штабель может иметь 8-10 рядов, но не должен иметь высоту более 2,5 метров.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

Как изготавливают

Плиты перекрытий пустотные изготовляются на основе разных типов и серий бетона. В их числе:

• Силикатные.
• Легкие.
• Тяжелые.

При выпуске полых конструкций на базе перечисленных типов бетонной смеси задействуются разные технологии и способы:

• Без опалубки. Для изготовления таких изделий применяют автоматизированное оборудование с поддержкой функции вибрационного уплотнения. Заготовка постепенно проходит по линии и обрабатывается с помощью автоматики, которая придает ей правильную геометрию и габаритные размеры пустотных плит перекрытия. С целью повышения плотности конструкцию снабжают арматурными канатами.
• С опалубкой. Бетонная смесь помещается в стандартную металлическую опалубку с металлическими стержнями и арматурой. Когда круглопустотные плиты проходят процедуру трамбовки, их обрабатывают в гидротермических камерах. По завершении процесса пропаривания продукцию достают из опалубки и оставляют застывать.

Второй метод считается более востребованным, поскольку он выполняется без применения сложного оборудования и технологий. В большинстве случаев его задействуют на промышленных предприятиях, где выпускаются железобетонные многопустотные плиты. Наличие армированных элементов поднимает прочностные свойства.

Анкеровка плит перекрытия

Правильное и неправильное опирание плит перекрытия.

Анкерами называются крепежные металлические соединения, которые закладываются в любой вид фундамента. Анкеровку плит перекрытия нужно делать после выкладки каждого этажа. Анкеровка — это способ закрепления плит между собой и к стенам помещения. Монтаж анкеров проводится на расстоянии около 3 метров. Для крепления железобетонных плит перекрытия применяют скобы, стрежни или металлические пластины. Анкеровка проводится только после того, когда будет проведен монтаж и установка всех элементов конструкции. Анкера крепят к монтажным петлям. Торцы необходимо соединить со стеной Г- образным анкерным креплением. После этого анкера следует закрыть и обработать цементным раствором, чтобы они были защищены от коррозийных процессов. Перекрываемые железобетонные элементы, которые опираются на поверхность стен внутри помещения, крепят с помощью составных анкеров.

Укладка лопнувшей плиты

Если плита все-таки треснула, можно ли ее использовать в качестве перекрытия? Строители довольно часто применяют во время строительства материалы для перекрытия с подобными дефектами, они укладываются при условии, что трещины не слишком большие

При этом важно не сильно их нагружать и дополнительно зафиксировать

Есть несколько вариантов, куда лучше установить плиты с трещинами.

 Напустить на наружную или несущую стену на 0,1-0,15 м. Такая схема укладки предполагает, что плита будет опираться одновременно на три стены не только короткими краями, но и длинной стороной. Ее надежно прижимают вышестоящие стены, обеспечивая тем самым дополнительное крепление.
 Можно уложить плиту там, где установлена кирпичная перегородка, которая и будет ее подпирать.
 Существует еще одна схема укладки, когда лопнувший материал монтируется между двумя целыми. Во время монтажа между конструкциями образуются русты, которые необходимо тщательно заделать раствором, чтобы создать практически монолитное перекрытие.
 Деформированную плиту можно уложить в месте, где присутствует минимальная нагрузка

Например, для чердачного перекрытия, но при этом важно, чтобы конструктивные элементы крыши не опирались на нее.
 Если же трещины довольно большие, около 4-10 мм или их много, необходимо отрезать поврежденную часть и использовать только целую.

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Как анкеровать плиты?

В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.
