Руководство по монтажу плит перекрытия

Стыки и их теплоизоляция

После монтажа плиты производится выравнивание при помощи кирпичной кладки. Подобный материал используется в качестве своеобразного мостика для холода. Поэтому рекомендуется между ними дополнительно уложить экструдированный пенополистирол или более привычную минвату. Подобные материалы являются сметными, поэтому не станут непредвиденными затратами. Только так можно свести предполагаемые теплопотери к минимуму. Возможно использование кусков утеплительного материала или цельных полос. Укладка производится вдоль стены. Имеющиеся щели заделываются при помощи монтажной пены, по характеристикам схожей с утеплительным материалом. Сметные программы позволят решить вопрос касательно общей стоимости материалов и необходимых работ.

Основные принципы укладки пустотных плит перекрытия

Базовые правила укладки плит перекрытия:

Элементы сборного ЖБ перекрытия должны опираться на стеновые или фундаментные конструкции короткими сторонами.
Перед монтажом пустоты на торцах требуется заделать специальными бетонными вкладышами либо легким бетоном М200 – это сделает плиты прочнее в узлах защемления стеной.
На опоры требуется нанести строительный раствор. Марка – от М100 и выше, толщина слоя – от 20 мм.
Плиту запрещается переворачивать. Чтобы конструкция выдерживала высокие нагрузки, в нижней плоскости плиты предусмотрено усиленное армирование, противостоящее растяжению. Неправильно установленная плита может переломиться в ходе эксплуатации. Нижняя поверхность ЖБ изделия (будущий потолок помещения) гладкая, верхняя – шершавая, неровная.
Монтажные работы производятся силами трех-четырех человек, задействуется подъемная спецтехника. Один человек осуществляет крепление плиты к крановому крюку при помощи четырехветвевого стропа, двое других занимаются укладкой плиты на отведенное ей место и отцепляют строп. Если работы ведутся вне зоны обзора крановщика, дополнительно требуется человек, подающий команды оператору крана.
Плиты укладываются максимально плотно. Если длина помещения не является кратной ширине элементов, оставшийся зазор между плитами перекрытия при укладке заделывают монолитным бетоном, предварительно установив опалубку.
На заключительном этапе монтажа производят анкеровку ЖБ плит со стенами и между собой, чтобы обеспечить жесткость всей конструкции. Шаг установки анкеров на стенах – 2-3 метра. Перекрытие всего этажа должно представлять собой жесткий цельный диск, чтобы постройка была устойчива и максимально долго не разрушалась при высокой сейсмической активности.

Правленый расчет, позволяет экономить деньги

В первую очередь это связано с непомерно высокой стоимостью монолитных конструкций, которая в несколько раз выше сборных моделей. Их сборка также производится дольше, чем укладка любой другой конструкции. Более точный расчет можно произвести самостоятельно, сравнив стоимость отдельных элементов. Плиты позволяют сразу перекрыть целый этаж, в то время как для монолитных необходимо дополнительно использовать бетонные смеси, арматуру и опалубку. Пустотные же бывают неправильной и овальной формы.

Преимущества использования круглопустотных изделий:

Качественный, а главное бесплатный теплоизоляционный слой, который образовывается за счет имеющихся пустот.
Сравнительно небольшой вес основной конструкции.
Бесплатный шумоизоляционный слой за счет все тех же пустот.

Какие инструменты и техника потребуются?

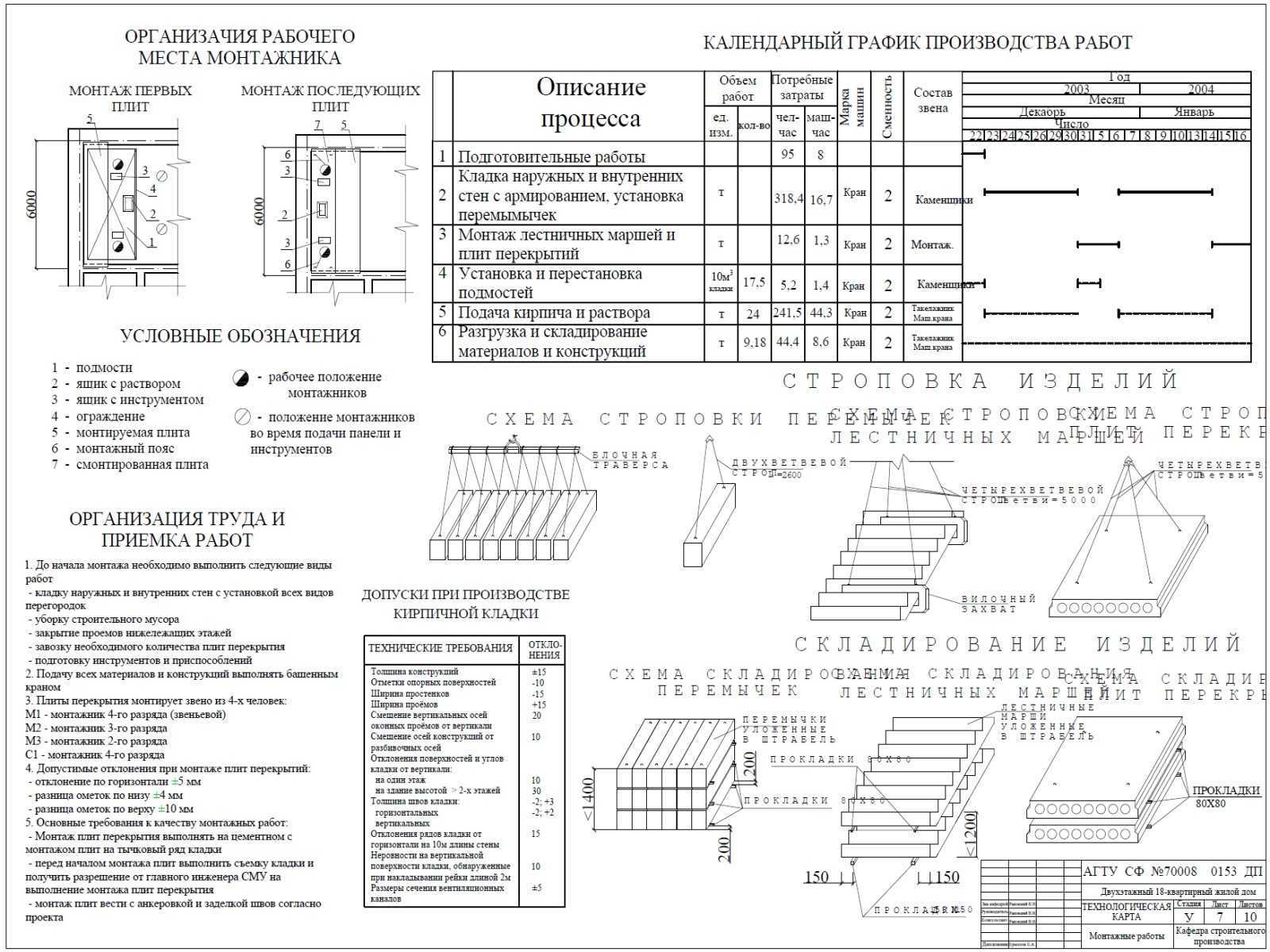

Организация рабочего места для монтажников по установке плит перекрытия очень ответственный этап, поскольку от слаженности и продуманности выполнения этого сложного процесса будет зависеть безопасность людей и сохранность дорогостоящих строительных материалов и оборудования.

Основной перечень оборудования, которым должны оснащаться монтажные работы:

компрессор;
электросварка;
отбойный молоток;
лом;
инвентарные подмости;
ящик растворный;
ящик с инструментом — молоток, ножовка, кельма;
измерительные инструменты — рулетка, уровень, отвес;
лопата для раствора;
четырехветвевой строп.

Особое внимание в части обеспечения техники безопасности должно уделяться исправности строп. Их надежность рассчитываться с шестикратным запасом по отношению к прочности канатов

Многоветвевые стропы при подъеме должны создавать равномерное натяжение всех ветвей, при этом должна быть исключена вероятность их соскальзывания.

Места строповки плит перекрытия определяются заводом изготовителем с учетом положения их центра тяжести.

Петли стропа надевают на центр захвата крюка. Неиспользуемые концы многоветвевых строп должны быть закреплены, чтобы не зацепиться при передвижении за выступающие части других строительных конструкций.

Перед началом работ все стропы тщательно осматриваются и отбраковываются в случае обнаружения любых дефектов, например, оборванных прядей, выдавленного наружу сердечника, коррозионных повреждений, частичного уменьшения или увеличения диаметра канатов и других повреждений.

Заделываем стыки

Подобный теплоизоляционный материал необходим только для утепления наружного периметра в зданиях и сооружениях. Стоит отметить, что железобетонные изделия имеют продольные грани, поэтому швы образуются в любом случае. Ширина несущих стен зачастую больше, нежели соседствующие плиты максимальной ширины. Стыки можно заделать при помощи М100. В противном случае придется связывать имеющиеся плиты перекрытия между собой, но для этого понадобится бетон марки В12,5 и больше.

На определенных участках внутренних несущих конструкций могут быть расположены вентиляционные каналы, которые берут свое начало из подземного уровня. Перед использованием смеси в этом случае необходимо предварительно продлить имеющиеся каналы для труб в следующий этаж, делая кладку под них.

Использование этой технологии позволит уложить ПК на подготовленный фундамент в сжатые сроки, при этом, не уменьшая показатель прочности горизонтального диска перекрытия. Это позволит обеспечить прочную связь между несущими конструкциями, тем самым делая здание более безопасным в случае наступления стихийного бедствия. Монтаж плит перекрытий лоджий делается по тому же принципу.

Рубка пустотных плит

Напоминает разрезание стекол. Срезание проводится с верхнего реберного слоя жесткости при помощи болгарки. Далее идет надлом по выполненному срезу.

Главное – положить плиту как надо, то есть применить подкладочные элементы. Разметку выполняют таким образом, чтобы она совпала с одним из них. Рез выполняется немного ближе к свешанной части по линии. Эта операция должна проводиться точно, чтобы бетон не крошился и не «закусывался».

После пропила следует пропилка отверстий. Бить предстоит не по реберным частям, а в плиточные пустоты

Далее действия проводятся осторожно. Начиная с края, реберные части наряду с низом сбиваются.
Арматурная сетка вместе со стержнями срезается, и рассоединяются части

До укладки плиты на практике, ее край укрепляется при помощи цементной смеси и кирпичных обломков. Пустотные отверстия закладываются кирпичом. Цемент поможет выровнять край.

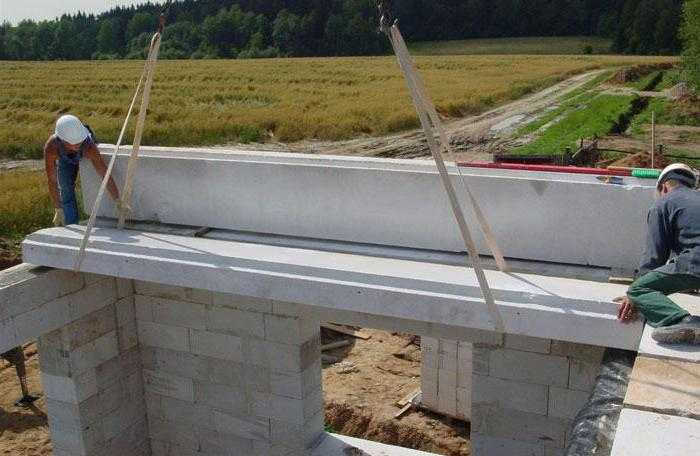

Особенности монтажа перекрытий для зданий из газобетона

Опирание перекрытия плиты на стену производится на кольцевой армированный пояс, который монтируется по ее периметру. Такая монолитная бетонная лента, охватывающая все здание, обязательна, если величина опирания составляет менее 12 см. Рекомендуются следующие параметры для армопояса:

толщина 12 см;
ширина 25 см;
глубина опирания такая же, как и для железобетонных перекрытий.

В сочетании с прочными железобетонными плитами армированный пояс создает жесткую конструкцию, которая оказывает достаточное сопротивление строения аварийным воздействиям, температурным перепадам и усадочным деформациям.

Если величина опирания перекрытия на стену составляет более 12 см, то здание в дополнительном армированной поясе не нуждается. В таких случаях достаточно соорудить армированный пояс из кольцевого анкера по внешнему периметру плит.

Какой ширины может быть конструкция для правильной укладки

Ширина конструкции может быть:

1,8 метра;
1,5 метра;
1,2 метра;
или метр.

Изделия, чья ширина составляет 1,8 м., особым спросом не пользуются. Их вес достаточно ощутим, поэтому монтаж усложняется. Балки непрерывного формирования также используются. При этом технология их изготовления несколько отличается, что позволяет создавать конструкции любой длины. Их толщина составит порядка 22 см, при этом ширина будет, как и в предыдущих ПК. К существенным недостаткам можно отнести слишком небольшой опыт работы с подобными изделиями и явные ошибки в составлении ГЭСН и другой документации.

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе

Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

Определяется верхняя точка фундаментной ленты.
Устанавливаются несколько маячков по периметру фундамента.
При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки 3-4 мм через монтажные петли элементов.
Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

Площадка с плотным грунтом для установки крана на безопасном расстоянии от строящегося дома.

Отсутствие в районе вылета стрелы автокрана препятствий в виде столбов, деревьев, линий электроснабжения.
Наличие подъездной дороги для грузового автотранспорта, подвозящего ЖБИ, в случае укладки их «с колёс».
При монтаже изделий, хранящихся на участке, важно правильно рассчитать расстояние от места хранения до точки установки, в противном случае придётся выполнять их дополнительную перекидку краном ближе объекту.
Стройплощадка должна быть расчищена от камней, материалов, мешающих передвижению стропальщиков и монтажников.
Плиты, если они заготовлены заранее, должны храниться на сухом возвышенном месте, в штабелях на деревянных подкладках, без соприкосновения изделий между собой.

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

ломами и монтировками для корректировки уложенных изделий;
кувалдами для сгибания монтажных петель;
желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Опоры для плит перекрытия

Опорами любого перекрытия служат стены, балки, или столбы. Расстояние между ними зависит от площади дома. В частных домах расстояние между опорами обычно не превосходит 6 метров.

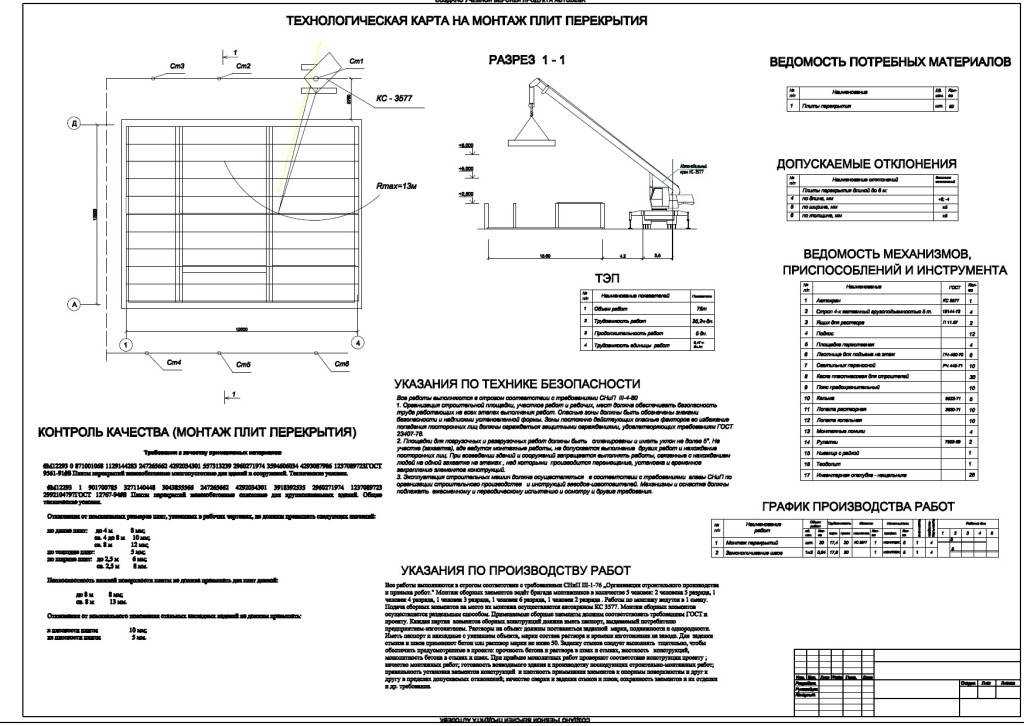

Монтаж плит перекрытия выполняется по разработанной технологии, определённой нормами СНиП, и зависит от предполагаемой в будущем нагрузки. Толщина не менее 10 см при использовании плит железобетонного перекрытия, и не более 29 см- часторебристых плит перекрытия. Толщину перекрытия выбирают в зависимости от функционального назначения будущего потолка.

Схема укладки плиты перекрытия и мауэрлата на армопояс

Расчет параметра опирания

Регламентирует величину опирания плит перекрытия на стены СНиП (иначе, свод норм и правил), выделяющий следующие разновидности размеров плиты:

модульный — ширина пролета, в который устанавливается конструкция;
конструктивный — реальный размер потолочной плиты от одного торца до другого.

К примеру, если модульная длина перекрытия составляет 6,0 м, то реальная — 5,98 м. Для получения размера комнаты в 5,7 м следует устанавливать плиту с опиранием в 12 см. Оптимальный расчет опирания плиты перекрытия на стену важен также для сохранения теплоты в комнате. При слишком большой близости торца к наружной поверхности стены имеет будет наблюдаться проникновение холодного воздуха внутрь. Такая конструкция дает холодный пол в зимнее время.

Плоские перекрытия

Плоские перекрытия используются в частном строительстве Такой вид перекрытий часто применяется для строительства гражданского жилья, которое изготавливается в виде цельной плиты с продольными ребрами, работающими на изгиб. По схеме конструкции они делятся на безбалочные и балочные группы.

В первом случае перекрытие упирается на колонны с расширениями (капители), во втором случае балки совместно с панелями работают вместе, как единое целое звено.

По конструктивным признакам балочные перекрытия разделяют на сборные балочные, монолитные с балочными перекрытиями, ребристые монолитные, балочные сборные монолитные, безбалочные сборные, безбалочные монолитные, безбалочные сборно-монолитные.

Как делаются самовыравнивающие полы

Самовыравнивающиеся полы

После окончательного высыхания плита должна выглядеть идеально ровной, гладкой, аккуратной. Поэтому целесообразно приобрести так называемые самовыравнивающиеся полы, после чего залить поверхность плиты дополнительно.

Первый этап. Вскрывается пол.

Второй этап. Подготавливается грунтовочный состав. Смесь разводится.

Третий этап. Состав заливается сверху.

В этом случае нужно учитывать такие факторы.

Во-первых, необходимо использовать тот объём воды, который обозначен в инструкции.

Во-вторых, потребуется специальный валик с шипами. Это инструмент для разглаживания состава. Тогда вылитая масса не только будет равномерно распределена по поверхности, но и выйдут наружу пузырьки воздуха.

Для покрытия плиты изначально обозначенной квадратуры будет достаточно 3-х мешков смеси. Тогда удастся создать покрытие в 0,3 см. Далее пол обретает идеальную гладкость. Прежде нужно подождать, когда бетон высохнет, а после должен полностью высохнуть этот финишный состав. Период отвердения обозначает производитель.

Железобетонные плиты перекрытия. Как укладывать

Самыми надежными видами перекрытия в строительстве являются железобетонные плиты перекрытия. Этот вид перекрытия между этажами дома и над подвальным помещением подходит не для всех конструкций частного дома. Здания, стены которого выполнены из дерева или щитовые дома, следует перекрывать также деревянными перекрытиями. А вот в доме, возведенном из кирпича или пеноблоков, лучше устроить железобетонные перекрытия. Эти конструкции много-много лет прослужат без дополнительного ухода во время их эксплуатации.

Железобетонные плиты перекрытия завозятся на стройплощадку в нужном количестве согласно проекту. Проекты частных домов обычно разрабатываются таким образом, чтобы при монтаже плит избежать лишних проем, кроме, пожалуй, входа в подвальное помещение и то, если это предусмотрено в проекте.

Как укладывать железобетонные плиты перекрытия

Железобетонные плиты перекрытия должны монтироваться только на две несущие стены своими торцами. Опирание на три точки (в виде стен или перегородок) недопустимо, так как в подобном случае плита перекрытия просто сломается (треснет) и ее дальнейшая эксплуатация будет невозможна.

Монтируются плиты перекрытия на цементном растворе марки М 100, он расстилается по армопоясу слоем около 30 мм. Опирание плит на несущие стены должно быть не менее 80 мм на бетоне и 120 мм на кирпич.

Пустоты в железобетонных плитах с одного торца заделываются бетоном еще на заводах ЖБИ. Плиты этой стороной монтируются на наружные стены, отверстия в плитах закрываются для предотвращения промерзания стен в данных местах. Если пустоты в наружных стенах не закрыты, то можно самостоятельно заделать отверстия боем кирпича с цементным раствором.

При монтаже плиты перекрытия выверяются по их нижней части, швы элементов должны находиться на одном горизонте, если смотреть на конструкции снизу. Швы между плитами после их монтажа заделываются бетоном на щебне мелкой фракции или цементным раствором. При образовании пустот между перекрытиями более 50 мм, эти места следует армировать с установкой подвесной опалубки. Бетон для таких монолитных участков применяется марки М 200.

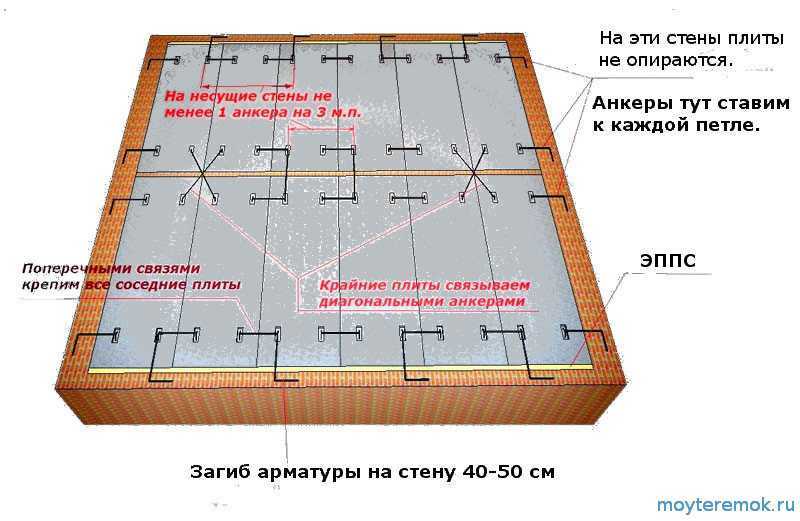

После окончания монтажа плит перекрытия их следует скрепить между собой. Этот вид работы называется анкеровкой. Этой работой нельзя пренебрегать, так как анкера придают жесткость всем смонтированным плитам.

Для анкеров применяется арматура в 10 мм. Арматура приваривается к петлям смонтированных плит и таким образом перекрытия соединяются.

Плиты, опирающиеся на наружные стены, крепятся при помощи анкеров в виде буквы Т. Одна сторона анкера приваривается к монтажной петле плиты, а вторая будет скреплена кладкой при дальнейшем возведении стен из кирпича или пеноблоков.

Для этой простой работы потребуется заказ грузоподъемной техники и звено монтажников из 3-4 человек.

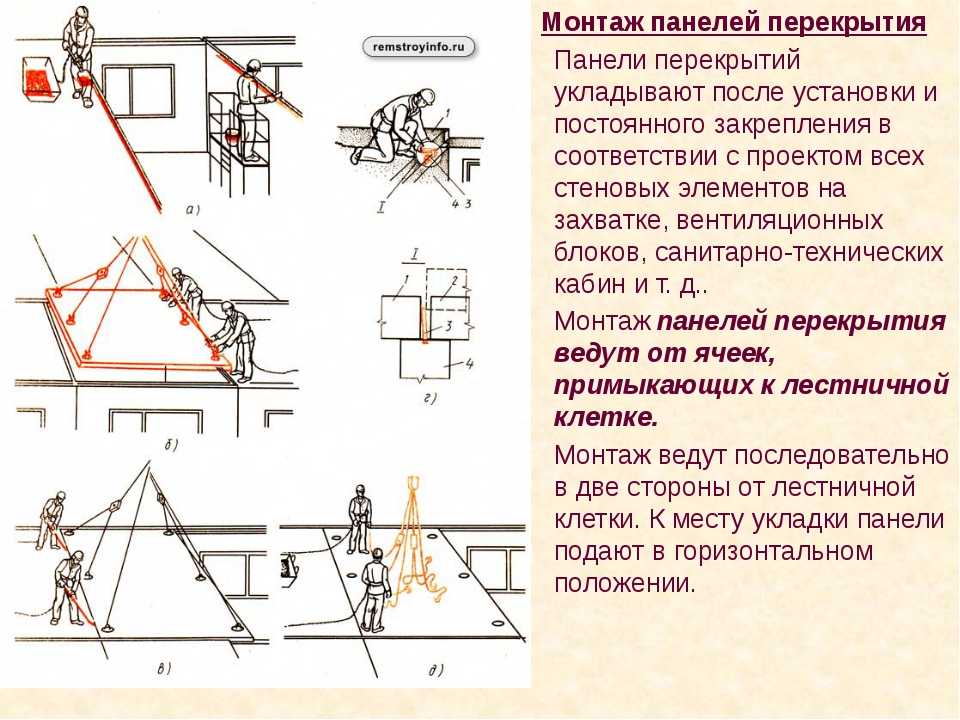

Технология монтажа плит перекрытия

Для монтажа необходимо наличие:

Устройство плиты перекрытия.

круглопустотных железобетонных плит;
автокрана;
цементного раствора (цемент, вода, песок);
мастерок;
болгарки или автогена;
кувалды;
уровня;
лома;
стальной щетки;
пакли;
гипсового раствора;
известково-гипсового раствора;
теплоизоляционного материала;
сварочного аппарата.

Нельзя сказать, что монтаж плит перекрытия — легкий процесс; наоборот, он считается довольно трудоемким и рискованным.

Любой фундамент не является ровным и гладким, поэтому перед монтажом железобетонных плит перекрытия правильно и целесообразно будет сделать фундамент ровным, например, выложить кирпичный ряд на бетонной основе. Проверить, насколько ровной является поверхность, можно с помощью уровня, нивелира. Положить плиты перекрытия можно только на максимально ровную поверхность, от этого зависит дальнейший срок службы всего здания.

Нужно позаботиться о прочности фундамента, потому что из-за пучения грунта может произойти его деформация, и в независимости от того, насколько ответственно строители подойдут к монтажу и как укладывать будут плиты перекрытия, здание со временем покосится.

Расчет плит перекрытий.

Закрепить фундамент можно обычной армированной сеткой, на которую в дальнейшем наносится бетонный раствор и устанавливаются плиты перекрытия. Цемент должен быть не ниже марки 100. Высота цементного слоя должна быть не менее 20 см.

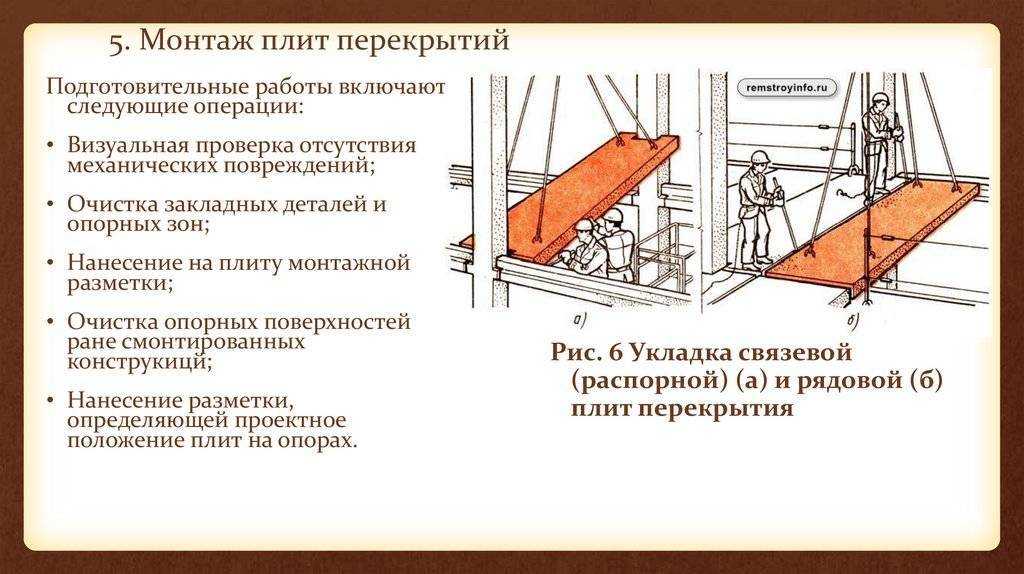

Перед установкой железобетонных плит перекрытия нужно подготовить их.

В случае если на поверхности имеются изъяны, выступы или сколы, их нужно устранить.

Чтобы понять, как класть плиты, предварительно перед установкой и монтажом железобетонных конструкций перекрытия нужно сделать расчет ширины таким образом, чтобы они заняли весь периметр и не оставались незакрытые части. Схема расчета довольно простая.

Перед процессом монтажа выкладывается подложка из бетонной смеси. Укладывать плиты перекрытия возможно только с помощью автокрана, так как вес их достаточной большой. Зацепив за петли железобетонные плиты, их поднимают и кладут на нужное место. Причем в одиночку провести укладку не получится, для этого процесса нужна команда из 3-5 человек. При установке нужно наблюдать за тем, чтобы каждая плита ложилась ровно, все элементы должны максимально прилегать друг к другу. Благодаря тому, что цементная подножка не застывает сразу, плиты еще некоторое время будут подвижны, и исправить неточности установки можно, поправляя их ломом.

Схема укладки плит перекрытия.

Класть плиты перекрытия нужно только на капитальные стены будущего помещения. Монтаж внутренних перегородок и стен проводится после установки плит перекрытий, причем они должны опираться на стену на 12 см. Крепить смежные плиты нужно между собой монтажными петлями. Для укладки лучше использовать цементно-песчаный раствор, он должен быть жидкий, песок тщательно просеянный, иначе даже при попадании мелкого мусора может привести к деформации пола и потолка.

После того как проведена установка плит перекрытия, между ними остаются швы, которые обязательно нужно заделать. С помощью стальной щетки все швы необходимо очистить. Щели между элементами железобетонной конструкции заполняются паклей, заранее смоченной в гипсовом растворе. Слой пакли обязательно утрамбовывается. Когда гипсовая смесь высыхает, увеличивается ее объем, таким образом, пакля максимально прижмется к стенам. После этого щели замазывают известково-гипсовым раствором.

Опалубка плиты перекрытия.

Для этого можно применить минеральную вату, бетонный раствор или забутовочный кирпич.

В любом процессе строительства могут возникнуть форс-мажорные ситуации, например, плиты могут лопнуть, если нарушены правила выгрузки или их неправильно хранили.

Но выбрасывать такой дорогой строительный материал нецелесообразно. Их можно устанавливать на 3 капитальные стены. Либо провести ими монтаж чердачного помещения, в этом месте нагрузка самая минимальная.

Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности, а поэтому требует точного выполнения правил монтажа и техники безопасности.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85*. Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

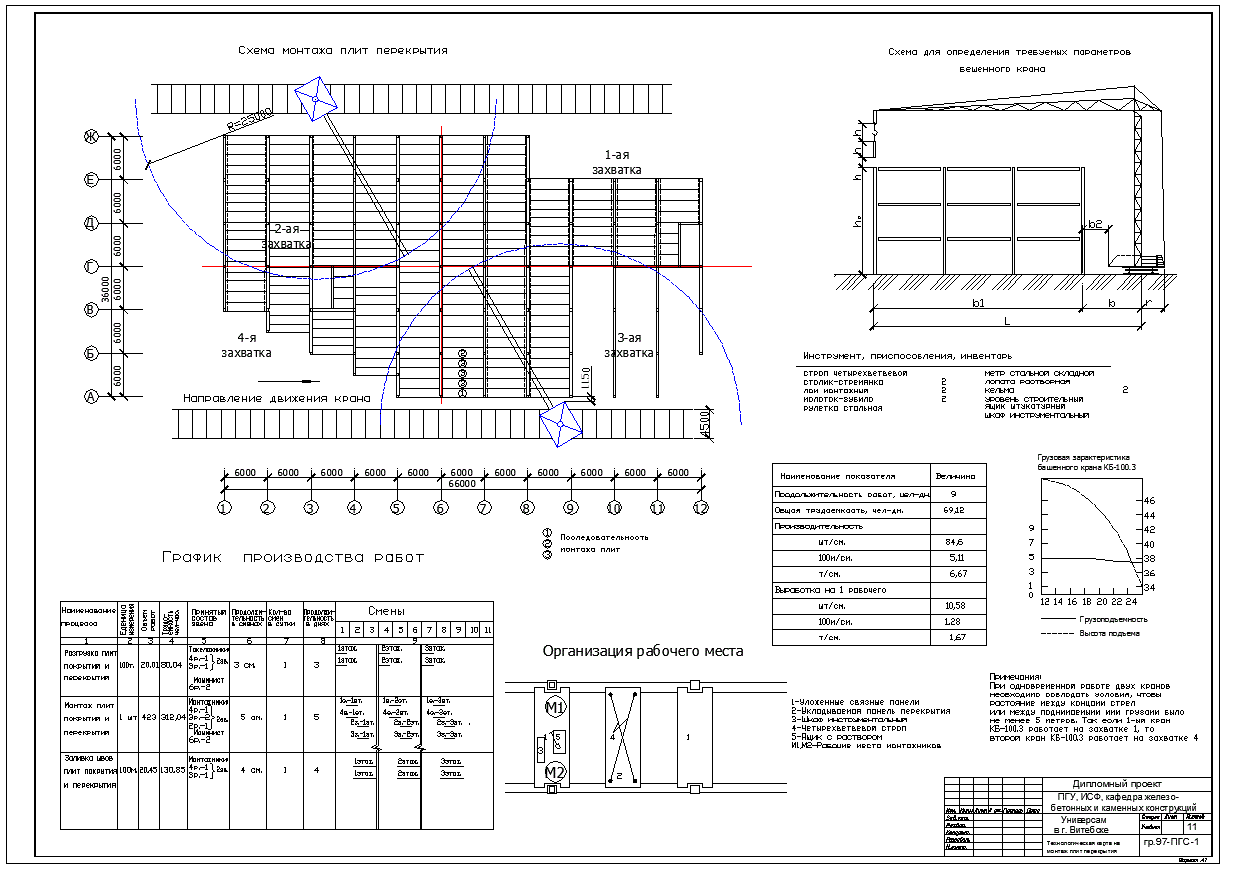

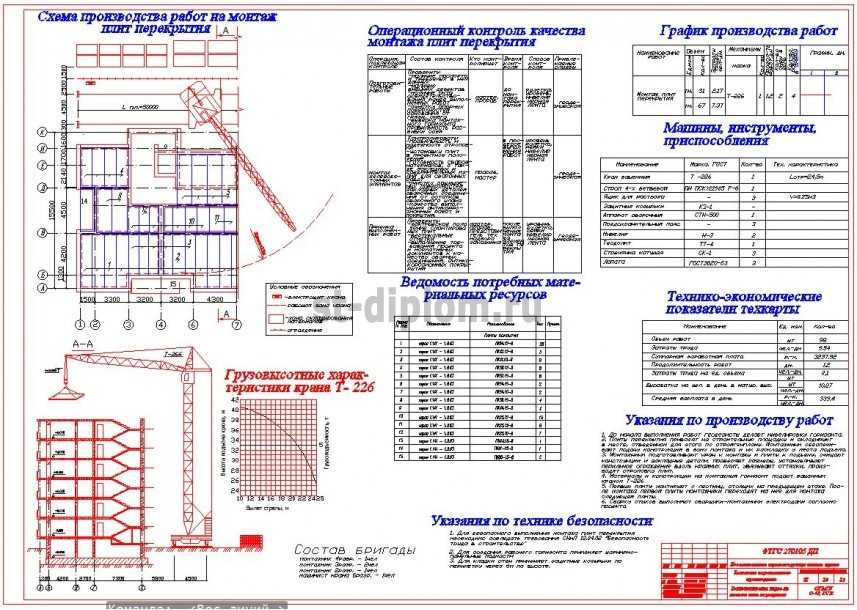

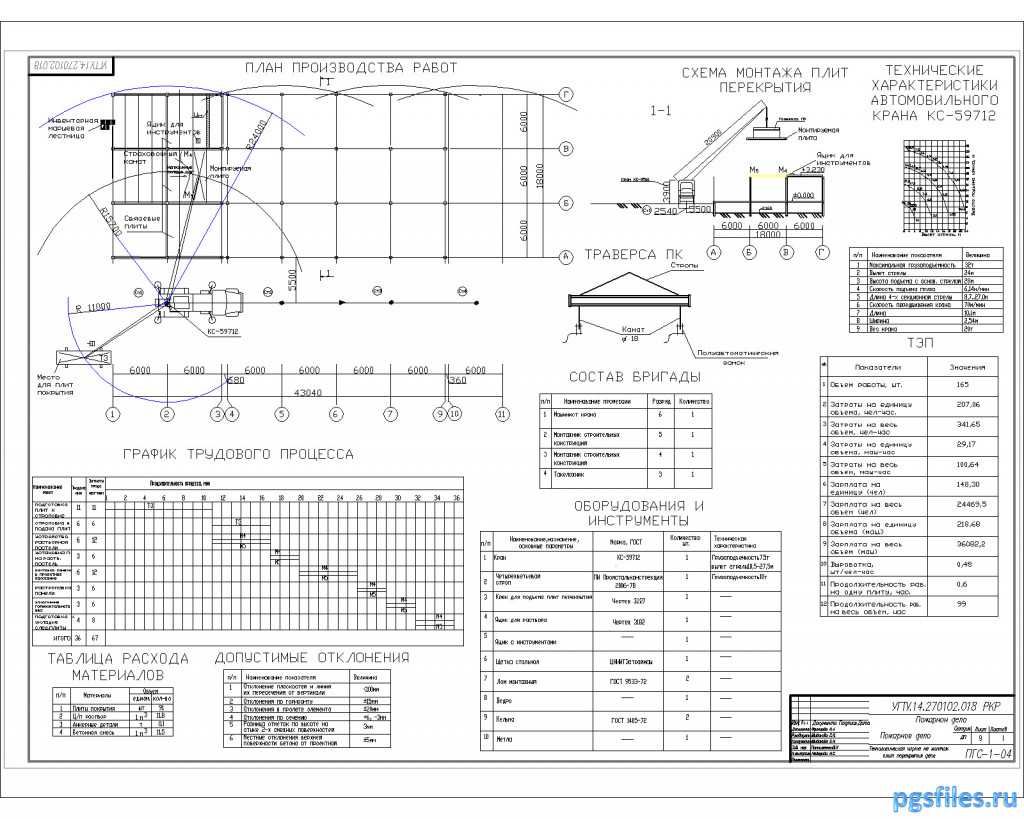

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

Технология сооружения ПП определена нормативами СНиП 3.03.01, изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
Плиты перекрытия для зданий должны соответствовать ГОСТ 9561, изданному в 1991 году.
В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Также необходимо выполнять следующие базовые требования ТБ:

Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
Монтажники должны комплектоваться средствами защиты и спецодеждой.
Зона СМР ограждается особыми ограждающими конструкциями.
Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Придерживаемся плану

Правила, которых следует придерживаться:

Анкерование обязательно проводится между панелями с использованием несущих конструкций. Их планировка будет зависеть от выбранного проекта.
В зависимости от расположения элементов и наличия доступам к торцам конструкций, бетонные заглушки для пустот устанавливаются после либо перед плитами. Более детальную информацию можно получить, ознакомившись с ГЭСН.
Необходимые корректировки производятся при помощи лома в первые минуты и с использованием натянутых строп.
Пастель раствора должна иметь толщину в 1,5 – 2 см. При этом продольное армирование является обязательным. Для этого используются стержни с круглым сечением 1-1,2 см модели А240.
Технологическая карта свидетельствует о том, что опирание на железобетонную конструкцию должно составить 60 мм, а для кирпича 125 мм.
Если первоначальный расчет был произведен правильно, то перепадов высоты получиться не должно. Если это произошло, то показатель меньший или равный 50 мм может быть выровнен при помощи обычной бетонной стяжки. Если показатель больше, то дополнительно необходимо использовать армированный пояс, который заливается непосредственно в опалубку.
Панели укладываются исключительно на подготовленное и выровненное основание фундамента.

Способы установки

Существует 3 основных способа опирания пролётных конструкций на стены, каждый из которых имеет как преимущества, так и недостатки:

По двум сторонам – плита работает по классической балочной схеме, как изгибаемый элемент, под действием постоянных и временных нагрузок. Подходит для монтажа в любом помещении.
Плюсы: конструкция поддаётся элементарному расчёту, исключающем ошибки при подборе типа перекрытия. Минусы: повышенное значение опорных реакций приводит к необходимости обеспечения глубокой заделки пролётного элемента в стену для увеличения площади контакта.
По трём сторонам
По двум коротким и одной длинной стороне.

. Конструкция используется при необходимости формирования двухсветного пространства в высоком помещении, либо при устройстве лоджии в плоскости фасада здания. Существует 2 подвида такого опирания:

Плюсы: в обоих случаях площадь контакта увеличивается, по сравнению с опиранием по 2 сторонам. Соответственно, давление от веса плиты на 1 см2 снижается, и глубину заделки допускается уменьшить.

Минусы: перекрытие перестаёт подчиняться линейной зависимости при расчёте по 2 группам предельных состояний.

При опирании возникают неравномерные прогибы, когда одна длинная сторона полностью лежит на опоре, а вторая выполняет роль пролётной конструкции, деформируясь под нагрузкой. Если рядом с такой плитой лежит элемент перекрытия, опёртый по 2 сторонам, то разница в прогибах может быть заметна невооружённым глазом.

По четырём сторонам – плита накрывает единой конструкцией всё пространство комнаты. Применяется, когда к помещению предъявляются особые требования (например, по обеспечению герметичности перекрытия). Плюсы: минимальное давление на опоры исключает локальное смятие. Допускается уменьшение площади контакта перекрытия со стеной.

Минусы: при соотношении сторон плиты a/b или b/a < 2, конструкция начинает работать, как опёртая по контуру и требует двойного расчёта в продольном и в поперечном направлении. Это приводит к увеличению количества рабочей арматуры и, соответственно, удорожанию конструкции.
