Пустотные (многопустотные) плиты перекрытия: виды, размеры

Плюсы бетонных плит перекрытия

Бетонные панели являются своеобразным строительным полуфабрикатом. Благодаря им, существенно упрощается возведение современных конструкций, сокращаются сроки строительства. Их единственный недостаток — необходимость использования строительной техники (при укладке плит без автокрана не обойтись), а в остальном данный строительный материал сплошь состоит из достоинств:

образует пожароустойчивые перекрытия;
обеспечивает тепло- и звукоизоляцию;
не подвержен гниению, коррозии, не боится влажности;
обладает прочностью и долговечностью;
все проекты современного строительства рассчитаны под типовые размеры плит;
из нескольких разновидностей материала можно выбрать оптимальный экономичный вариант для конкретного случая (подобрать можно модель и размер);
после образования перекрытия по нему легко проводить отделочные работы (поверхность плит идеально ровная и гладкая);
возможность строить перекрытия пролетов длиной 12 метров.

Обратите внимание: несмотря на все достоинства, при использовании бетонных плит нужно соблюдать определенные условия по температуре, влажности окружающей среды, нагрузкам. Если нужны плиты для частного малоэтажного дома, стоит выбирать более легкие модели, чем для многоэтажного строительства

Если нужны плиты для частного малоэтажного дома, стоит выбирать более легкие модели, чем для многоэтажного строительства.

Ограждения и заборы

Последним видом бетонных плит, закрывающим наш обзор, являются плиты ограждения. На сегодня они являются самым практичным, недорогим и доступным решением для ограничения доступа на территории большой площади.

Они не боятся влаги, всепогодные, долговечные и требуют к себе минимум затрат на монтаж, содержание и обслуживание. Установка осуществляется быстро и без особых затрат. При этом дизайнерские решения производителя готовы подарить вашему ограждению достаточно презентабельный вид.

Плиты бетонные для ограждения и заборов

К вопросу изготовление бетонных плит своими руками

В последние годы, когда наблюдается настоящий бум частного строительства большую популярность получили бетонные плиты, исполняющие роль единого фундамента. В простонародье такие конструкции называют «подушка».

Суть данного способа заключается в:

Подготовке площадки под дом;
Установке опалубки по периметру;
Армировании (вязании арматуры проволокой или скобами);
Заливке площади рабочим раствором.

Таким образом, получается бетонная плита-фундамент. Удобство способа заключается в неограниченности размеров, возможности монтажа окон ревизии под систему водоотведения и прочее. Среди достоинств данного способа можно отметить: отсутствие процедуры покупки, доставки, выгрузки и установки тяжеловесных конструкций.

Подобные конструкции могут быть также использованы при сооружении гаражей, сараев и других всевозможных хозяйственных построек.

Бетонные плиты сегодня — это одновременно: и необходимо, и удобно, и надежно. Многообразие по форме и назначению, цене и дизайну сделали их одним из самых популярных строительных материалов современности.

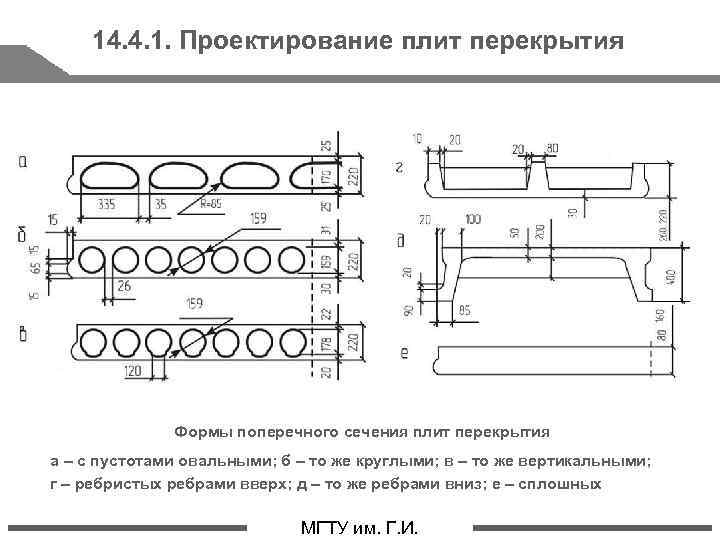

Классификация

По конструкции железобетонные плиты делятся на три вида:

Сплошные.
Многопустотные.
Ребристые.

Каждый из видов плит перекрытия имеет свою область применения

Различные виды плит перекрытий отличаются не только размерами, но и выдерживаемой нагрузкой, а также местами применения.

Сплошные

Одним из вариантов перекрытий являются полнотелые или сплошные плиты, маркируемые литерой «П». Они производятся путём заливки бетонной смеси в специальную форму, внутри которой размещается арматурная обвязка. После заливки смесь уплотняется с использованием специальных вибрационных установок, что позволяет получить изделие с высокой прочностью к нагрузкам. В зависимости от условий дальнейшего использования, армирующий каркас монтируется в расчёте на укладку блока с опорой на 2, 3 или 4 стороны.

Сплошные плиты реже используются в строительстве из-за повышенного веса

Среди значимых преимуществ использования сплошных плит перекрытия, следует выделить высокую компрессионную прочность изделий, при этом в зависимости от фактических условий применения этот параметр может колебаться в диапазоне 300–4000 кг/м2. Такое решение позволяет подобрать оптимальный вариант для конкретного случая, что положительно сказывается на планировании бюджета строительства.

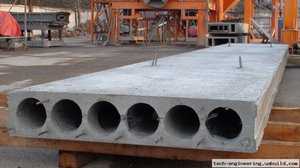

Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

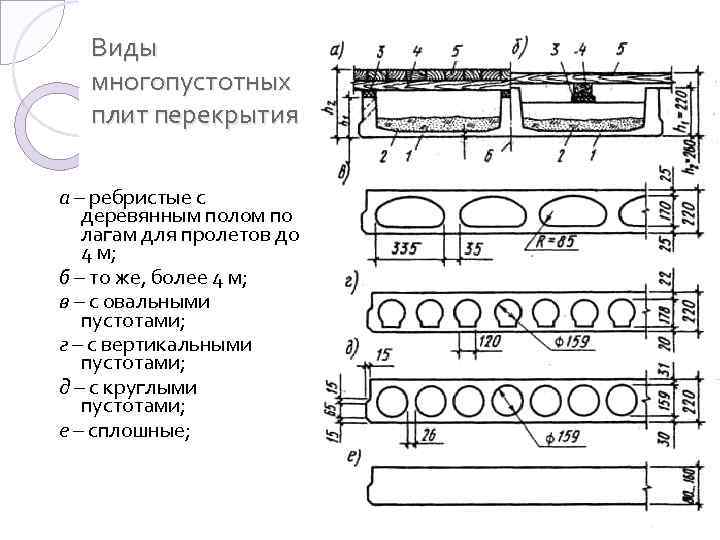

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.

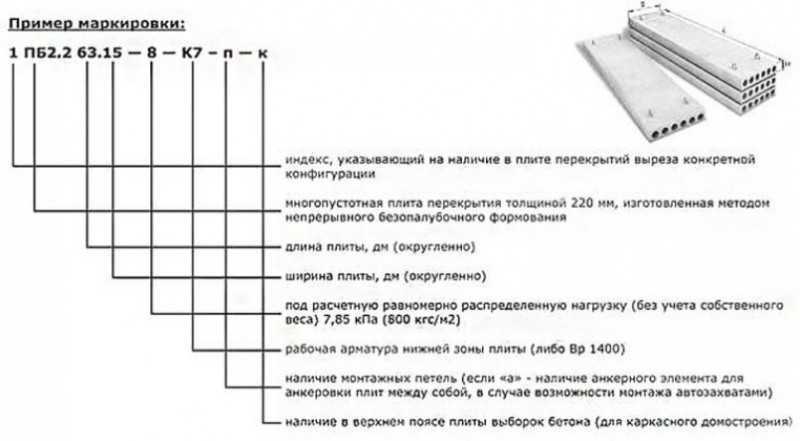

ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок.

Ребристые

Эта разновидность плит отличается от упомянутых выше аналогов особой формой изделий со специальными рёбрами жёсткости, которые позволяют сохранить сравнительно небольшой вес и высокие прочностные свойства. В большинстве случаев используются при многоэтажном строительстве или возведении крупных промышленных объектов, так как требуют использования специального оборудования и материалов при дальнейшей отделке. Ребристые ЖБИ в малоэтажном и частном строительстве практически не востребованы.

Что такое железобетонные плиты

Вопреки распространенному представлению, изготовление железобетонных конструкций — процесс достаточно сложный и трудоемкий. Главный секрет здесь таится в грамотном соединении двух материалов, которые имеют очень разные показатели механических деформаций. Так, бетон — отлично переносит нагрузки на сжатие и очень болезненно — на растяжение. Низколегированная сталь, из которой изготовлено большинство арматуры, в этом отношении и крепка, и пластична, и несоизмеримо вынослива. В этой связи там, где речь идет об ответственности — бетону лучше доверять лишь определенные нагрузки. Оптимальный вариант — изгиб. Здесь сжатие частично компенсируется растяжением и наоборот.

Следует отметить, что обычное армирование, когда сетка, проволока или специальные пруты находятся в толще бетона, — не являются решением проблемы. Сталь в шесть раз пластичнее бетона и этим обязательно «спровоцирует» образование трещин, которые со временем обязательно повлекут разрушение всего изделия. Выход один — растянуть или сжать изделие еще до того, как оно попадет на строительную площадку.

Варианта здесь два — поместить в раствор уже растянутую сталь или растягивать ее непосредственно в период становления бетона (на определенной стадии твердости). В обоих случаях мы получаем «напряженную» сталь, которая в изделии начинает работать в «унисон» с бетоном.

Таким образом, напряженная арматура — кротчайший путь к повышению качества большинства железобетонных изделий, работающих на изгиб и растяжение. Это — все консоли и балки (балконы, лоджии, лестничные марши, потолочные и межэтажные перекрытия и прочие элементы зданий и сооружений).

Благодаря своей популярности и многообразию, производство плоских железобетонных изделий осуществляется на специализированных предприятиях. Перечислим некоторые виды этого семейства:

Лестницы;
Крышки колодцев;
Дорожные плиты;
Тротуарная плитка;
Фундаментные плиты;
Плиты ограждения;
Межэтажные (плиты перекрытия);
Стеновые панели и другие.

Индивидуальные свойства каждого из них зависят от:

Предназначения;
Качества и характеристик бетона;
Составляющих арматуры.

Логично, что тип изделия и нагрузки, которые при эксплуатации оно будет испытывать — требуют определенного вида арматуры. Иными словами, усиление бетона может быть осуществлено:

Высокопрочной проволокой;
Горяче- или холоднокатаным прутом;
Высокопрочным прутом;
Арматурным канатом.

Кроме этого можно выделить следующие особенности плит в зависимости от назначения:

Плиты под фундамент изготавливаются гораздо толще, чем, например, плиты перекрытия, стеновые панели или те, что идут для изготовления заборов;
В панелях, которые при эксплуатации будут испытывать повышенные нагрузки на изгиб, — обязательно к применению разнонаправленная (вдоль и поперек) укладка арматуры;
Исключить разрушения плит, лежащих на опорах, поможет наличие усиленного опорного слоя;
Для плит, монтаж которых предусматривается при помощи крана — конструктивно закладываются петли. Они могут быть, как наружными, так и расположенными впотай.

Доступность при выборе и демократическая цена на железобетонные плиты являются основными причинами их широкого применения в строительстве. Следует отметить, что изделия, которые не несут критичных напряжений, можно изготовить и собственными руками.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Чем отличаются плиты ПК и ПБ?

Главная разница между этими изделиями — метод изготовления.

Этапы изготовления плит ПК:

арматура укладывается в стальную опалубку;
металлическая форма заливается бетоном;
методом вибрации выполняется удаление воздушных пузырьков;
плиту перемещают в сушильную камеру на 6-7 часов;
готовые изделия извлекают из камеры и складируют.

При изготовлении плит ПБ опалубка не используется, отсюда и название метода — безопалубочный. Производство состоит из следующих этапов:

вдоль всей прогреваемой площадки натягиваются тонкие канаты;
Формовочная машина проходит над площадкой и выливает полосу бетона;
сверху полуфабрикат покрывается пленкой;
изделие просушивается;
высушенная заготовка разрезается по размерам заказчика.

Уникальный метод производства ПБ позволяет выполнять резку изделия под углом от 30 до 90⁰, при этом их устойчивость к нагрузкам не снижается.

Согласно ГОСТ от размера плит ПК зависит технология их производства. Так, если длина изделия более 4,2 м, такие плиты нельзя обрезать, ведь на концах изделий расположены узлы арматуры, которые отвечают за несущую способность плиты.

Еще одна особенность — плиты ПБ не имеют строповочных петель, что затрудняет монтаж и повышает его стоимость. Пользоваться для зацепки пустотными отверстиями категорически запрещено, так как торец изделия может лопнуть, и плита сорвется с крюков. Монтаж плит выполняется безопасно только с использованием специальных траверс.

При выборе конструкции плит перекрытия обычно руководствуются конструктивными особенностями здания и финансированием строящегося объекта.

Виды бетонных плит перекрытий

Методы армирования бетонных конструктивных элементов зависят от разновидности изделия. Существует 3 основных вида плит перекрытий:

пустотные и многопустотные;
ребристые;
газобетонные или монолитные.

На каждом из них стоит остановиться подробнее.

Многопустотные плиты перекрытий

Изделия данного вида производятся из тяжелого бетона. Внутри конструкций имеются цилиндрические вырезы (воздушные камеры), которые наделяют изделия весомыми достоинствами.

Преимущества:

облегченная конструкция. За счет применения таких панелей уменьшается вес всего строения, снижается нагрузка на фундамент, что влечет за собой сокращение сроков возведения объекта, трудозатрат и материальных затрат на строительство;
упрощенная транспортировка и монтаж;
возможность формирования основания сложной формы;
увеличенная прочность (за счет внутреннего каркаса, образуемого пустотами) положительно влияет на долговечность и надежность конструкции;
возможность прятать средства коммуникации в каналах панелей.

Недостатки: имеют меньшую прочность, чем монолитные бетонные.

Армирование. Пустотные плиты армируются по периметру и в верхней части. При их производстве не нужна опалубка.

Вес изделия. При размере 6 метров х 1.5 метра и стандартной толщине 22 сантиметра, масса панели составляет около 3000 кг.

Сферы применения: строительство офисных и развлекательных центров, коттеджей, гаражей, складов.

Монолитные перекрытия

Монолитные бетонные плиты перекрытия — самые тяжелые, в некоторых конструкциях вес достигает 300 кг на 1 квадратный метр, поэтому для этих изделий используются двухслойные связки и ребра жесткости. Для их производства необходимы опалубка и опоры, которые можно арендовать.

Преимущества:

высокая несущая способность;
простота монтажа;
простота изготовления (часто их производят прямо на стройплощадке).

Недостатки:

невозможность производства в холодный период;
громоздкость опалубки;
высокая звукопроницаемость;
высокая стоимость изделия;
повышенная продолжительность застывания.

Армирование. Дополнительного усиления требует центр конструкции и места опор. Причем укладывают арматуру внутри основания, где-то в середине, чтобы обеспечить необходимый запас прочности.

Вес изделия. Обычно — 7000 кг.

Область применения: возведение сооружений с массивным каркасом, оборудование теплотрасс.

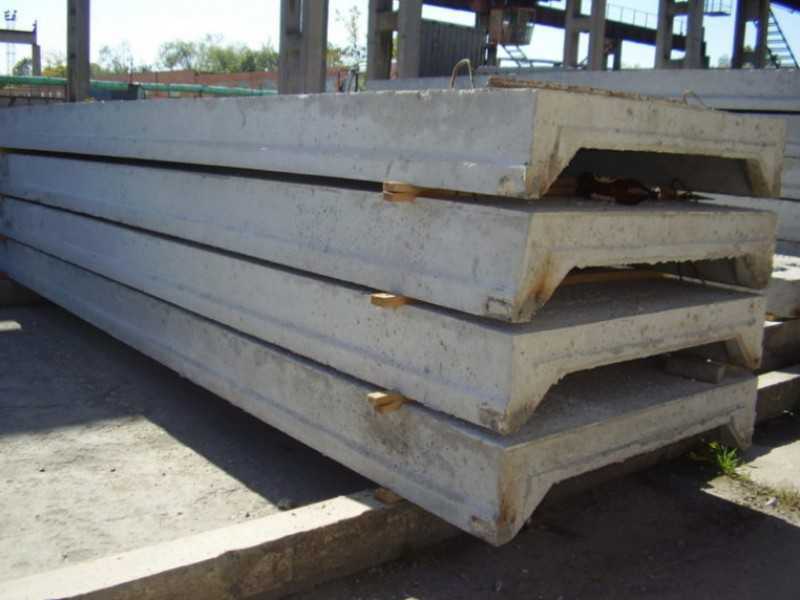

Ребристые плиты

Данные изделия отличаются П-образной формой профиля, имеют продольные ребра в верхней части. Их нельзя применять для строительства многоэтажных домов, так как они не образуют ровной поверхности.

Достоинства: выдерживают повышенные нагрузки на изгиб.

Армирование. Образуется усиленный каркас из стальных прутьев по одной стороне, которая потом будет служить потолком или полом.

Вес изделия. Величина варьирует от 65 кг до 2650 кг.

Область применения: производственные и подсобные помещения разного назначения, одноэтажные частные строения.

Сферы использования

Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

План раскладки плит перекрытия

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей.

Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

высокая скорость монтажа;
укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса.

Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента.

Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта.

Толщина внутренних стен – около 8-12 мм

При работе с панелями важно учитывать раскладку и тип конструкции

Всего выделяют 3 основных вида:

полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

равномерно распределяют нагрузку;
для постройки не требуется привлечение спецтехники;
могут укладываться не только на стены, но и колонны;
монолит можно приготовить любого размера, в том числе нестандартного.

Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

трудоёмкость строительства;
необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит.

Показатель определяется как сумма площадей перекрытий и площадь одной плиты.

При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей.

Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу.

Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов.

Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши).

Типы

Существует много признаков, по которым проводится классификация перекрытия. В основу могут быть положены, например, тип опоры на конструкцию несущего характера, толщина или наличие либо расположение пустот.

Но самой основной считается классификация, подразделяющая плиты перекрытия на следующие виды. Это:

Пустотные применяются в основном для строительства межэтажных перекрытий.

пустотные. Их использование популярно при выполнении перекрытий между этажами. Подходит такой вид для строительства сооружений из бетона, стеновых блоков либо кирпича. За счет наличия пустот у них повышается степень звукоизоляции и теплоизоляции в сравнении с другими видами плит;
ребристые. Их использование целесообразно для устройства крыш в различного вида зданиях промышленного назначения, например, помещениях складов, ангаров либо производственных гаражей. Чаще всего такие помещения являются неотапливаемыми и обладают очень большой площадью;
монолитные. Самый прочный из всех видов, так как конструкция подразумевает изготовление железобетонной конструкции сплошного армированного типа. Самым востребованным направлением их использования является многоэтажное строительство, при котором подразумевается повышенная силовая нагрузка;
облегченные. Такой вид отличается своим небольшим весом. Структура облегченной плиты — многопустотная. Целесообразным направлением использования таких изделий будет строительство зданий, обладающих недостаточно прочным фундаментом. При использовании облегченного вида не будет дополнительной нагрузки на фундамент;
канальные полнотелые. Их использование рекомендуется при выполнении строительства коммуникационного типа систем в целях перекрытия сборных каналов. Тип и необходимый размер выбираются в соответствии с конструкцией канала (наземной либо подземной) и его сечением;
сплошные доборные. Существует несколько модификаций такого вида. Их использование целесообразно в строительстве объектов разного назначения в качестве несущей части перекрытия. Такой тип способен выдерживать серьезные нагрузки, именно в связи с этим фактом для его изготовления применяется бетон с качеством высокой прочности.

Типы плит 2П и 2 ПК, производят только с использованием тяжелого бетона.

Существует и несколько различных типов плит перекрытия. Они отличаются между собой значением толщины и наличием либо отсутствием пустот. Например:

сплошные однослойные, имеющие толщину 120 мм (1П);
сплошные однослойные, имеющие толщину 160 мм (2П);
изделия с толщиной в 220 мм, имеющие круглые пустоты, диаметр которых составляет 159 мм (1ПК);
системы с толщиной 220 мм, имеющие круглые пустоты, диаметр которых составляет 140 мм (2ПК);
многопустотные, имеющие толщину 220 мм, произведенные методом безопалубочного формования (ПБ).

Обратите внимание на такой нюанс, что типы, обозначающиеся 2П и 2 ПК, производят только с использованием тяжелого бетона

Расчет количества плит и их размеров для частного дома

Размеры плит и схема их раскладки по перекрытию, как правило, определены в проекте строительства дома. Но в российском частном домостроении возможны любые чудеса. Часто под лозунгом экономии где-то на просторах интернета изыскивается проект дома либо заказывается самый недорогой проект. Строить по таким исходникам опасно, вот и приходится застройщику разбираться с плитами по ходу строительства. Но это не страшно, если подходить к решению проблемы ответственно, понимая главные моменты, — потребность и габариты плит перекрытия:

Длина плит – это расстояние между опорными стенами плюс расстояние, необходимое для надёжного опирания плит на несущие стены.

Ширина плит подбирается так, чтобы полностью перекрыть строение. При новом строительстве стены возводятся с учётом размеров плит перекрытия. Изделия укладываются вплотную, впритык к стенам, не опираясь на них. Перегородки не несущие (межкомнатные) в расчётах не учитываются: плиты укладываются сверху без опирания или впритык к перегородкам.

При невозможности обеспечить перекрытие полностью, оставшийся участок заливается монолитным бетоном с армированием в подготовленную опалубку. Лучше добавить монолитом недостающую часть перекрытия, чем перекрывать с «запасом», а потом отрезать излишки. Нельзя самостоятельно резать заводские напряжённые плиты без профессионального понимания процесса.

Технология монтажа

Прежде чем перейти к монтажу перекрытия, составляются чертежи, в строгом соответствии с которыми начинают действовать. Это помогает найти оптимально правильный вариант расположения плит, а также их размеры

При составлении чертежей главное, на что обращается внимание – несущие стены. По готовому плану можно будет рассчитать необходимые длину и ширину панелей, дабы максимально уменьшить зазоры между ними. Сам процесс монтажа заключается в следующем:

Сам процесс монтажа заключается в следующем:

поднимаются и укладываются блоки с помощью автокрана;
для прочного соединения и во избежание образования щелей блоки фиксируют на цементный раствор;
в соответствии со стандартной схемой укладки плита должна заходить на опорную стену на 120-150 мм;
между собой панели скрепляются с помощью стальных прутьев, монтажных колец и сварки;

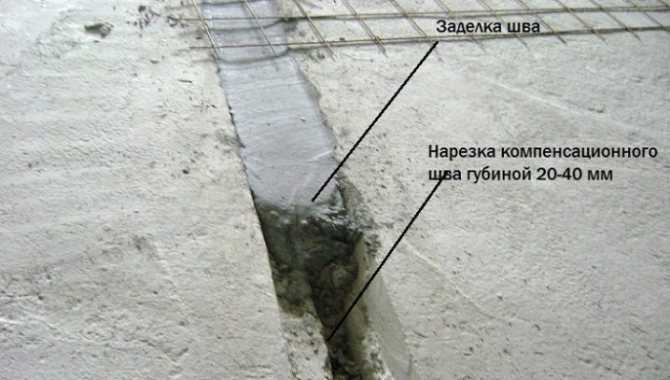

швы заливаются бетоном (при необходимости проводят армирование).

Данная схема также предусматривает заделку торцов, что позволит предотвратить промерзание дома, что делается следующим образом:

нужно заполнить пустоты минеральной ватой на 200-300 мм;
залить пустоты легким бетоном на 120-200 мм;
закрыть бетонными пробками;
взять обычный красный кирпич на растворе и заделать им поверхность.

Плиты перекрытий полнотелые: особенности установки и эксплуатации

Сборное перекрытие из пустотных плит.

Выше уже было сказано в общих чертах, какие бывают плиты в зависимости от своего назначения, от места установки и внутренней структуры. На последнем параметре стоит остановиться несколько подробнее.

Сплошные строительные изделия в основном производят толщиной от 16 до 22 см и длиной до 6 м из цемента, песка, гранитного щебня и стальной арматуры. Для того чтобы облегчить монтаж такой плиты, ее оснащают на заводе специальными арматурными петлями для установки на каркасе строящегося здания.

Монтаж полнотелых элементов производится с их выравниванием по нижней рабочей поверхности. Для надежного крепления плита должна опираться на несущие перегородки, заступая на стены на длину не менее 12-15 см.

Сплошные плиты отличаются большим весом и большей, чем у остальных плитных изделий, прочностью. Их применяют в тех случаях, когда необходимо смонтировать перекрытия, в которых не допускаются трещины и прогибы. Используются они при строительстве кирпичных или бетонных каркасов. Если же здание возводится из известняка или легких бетонов, то устройство перекрытия из таких плит допускается только при наличии верхнего армированного пояса под укладку плиты.

Достоинства

В силу востребованности бетонная плита в частности и ЖБИ — вообще — сегодня специализированные предприятия по их производству находятся практически в каждом городе, а в случае крупных городов — и не по одному.

Унификация.

Размеры и прочностные характеристики бетонная плита промышленного изготовления обязана подчиняться требованиям государственного стандарта.

Сокращают время строительства.

Примененяется железобетонная плита в виде, межкомнатных перегородок, плит перекрытия, лестничных маршей позволяя сократить время строительства до 60% от классической кирпичной кладки или при использовании блоков.

Достаточно продолжительный срок эксплуатации.

Безусловно, бетонная плита в соревновании с деревянными перегородками — вне конкуренции. При этом она в приоритете и там, где нужна прочность и максимальная огнестойкость.

Отменные эксплуатационные качества.

Бетонная плита может быть идеально ровной и гладкой. Качественное изготовление гарантирует минимальные допуски на отклонение от размеров. Стандартные изделия имеют каналы для прокладки электропроводки и отверстия под инженерные коммуникации. Постоянное усовершенствование технологии изготовления гарантирует хорошие показатели по звуко- и теплоизоляции. Стойкость к воздействию влаги ставит железобетонные плиты в приоритет при выборе альтернативных вариантов.

Железобетонные перекрытия

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

цементно-песчаные стяжки;
перегородки из гипсобетона;
масса напольного покрытия или панелей;
теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.
