Фундамент под каркасный дом. виды фундамента. пошаговое руководство. расчет фундамента

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
деревянные бруски с сечением 5х5 сантиметров;
гвозди с длиной забивного ствола в 7 и 8 сантиметров.

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

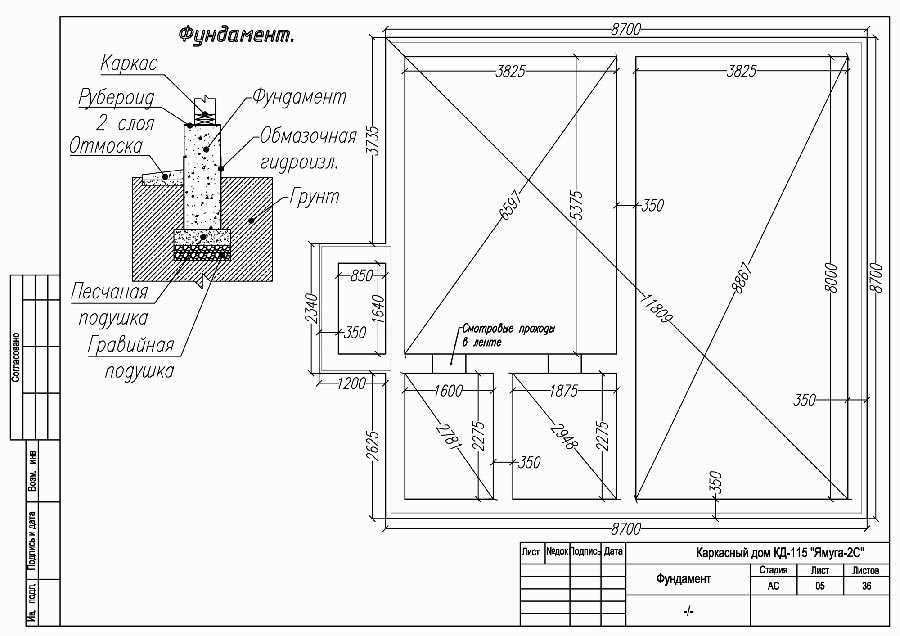

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

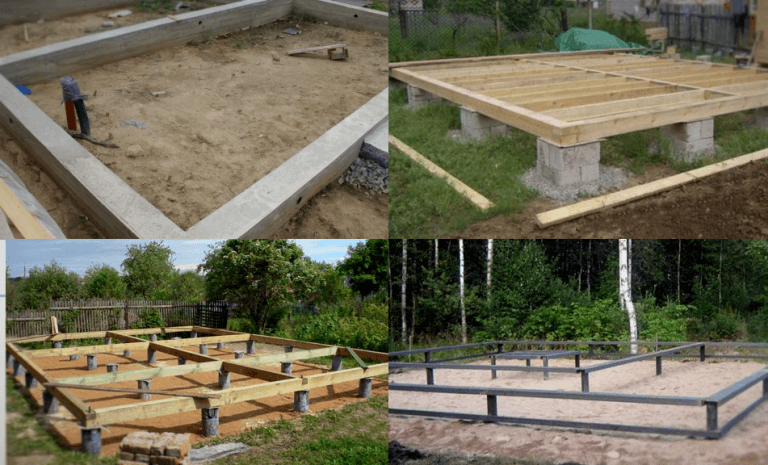

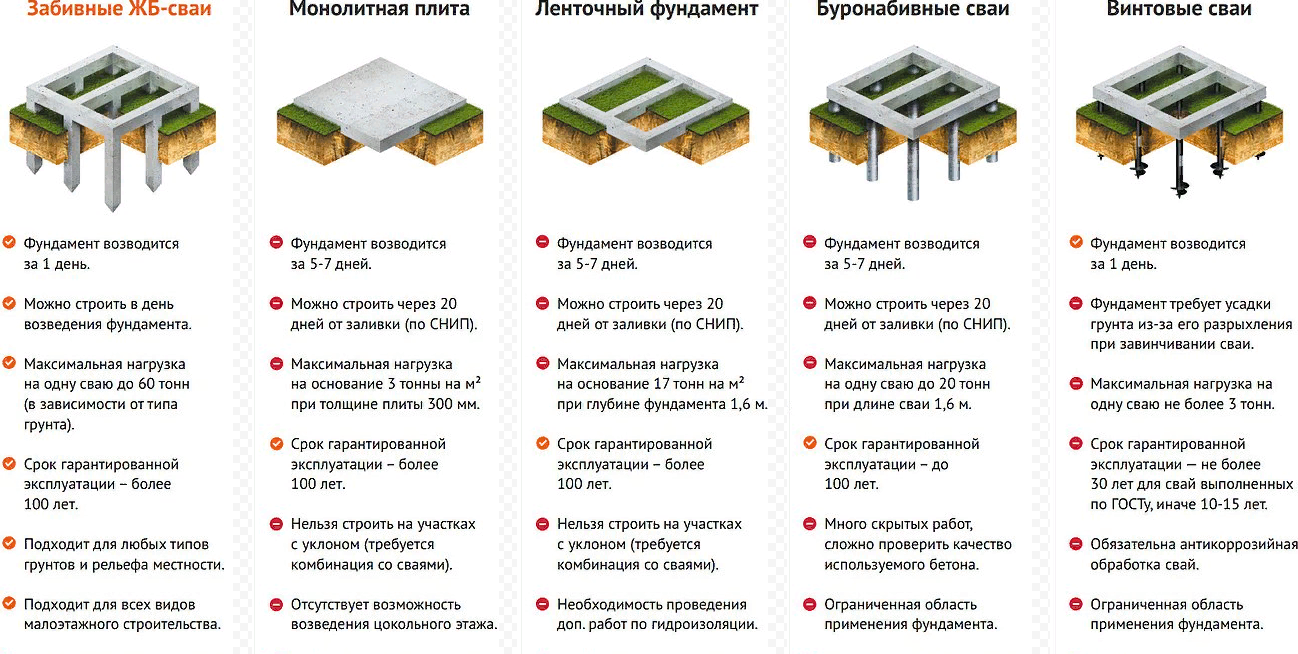

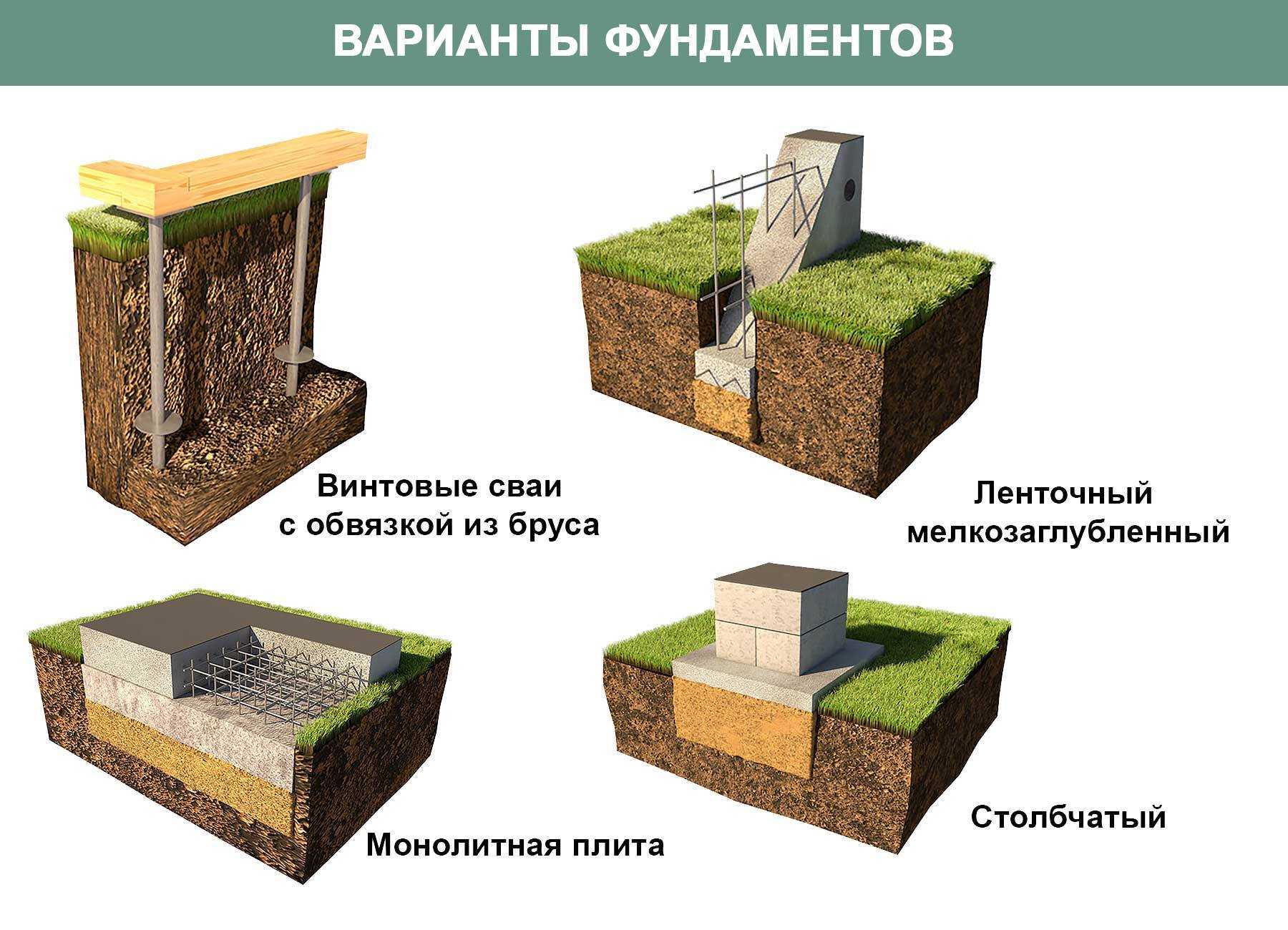

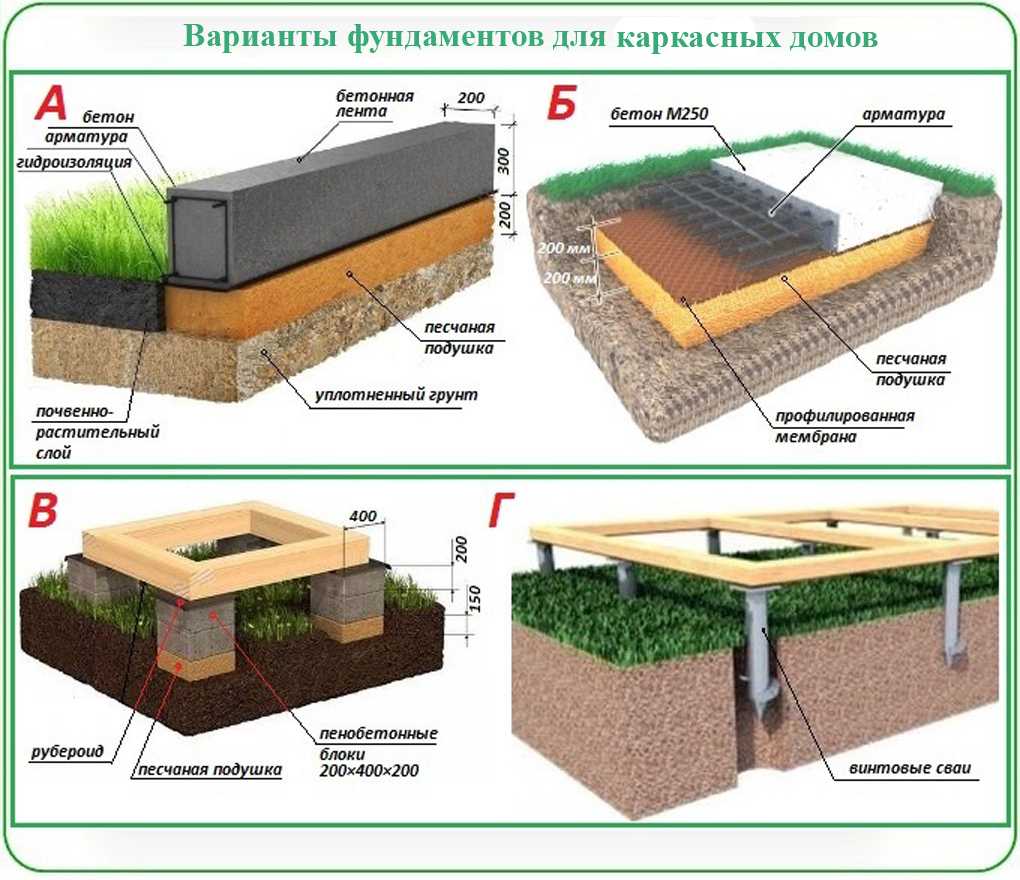

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

свайный или столбчатый;
ленточный малого или глубокого заложения;
плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

механический состав;
уровень грунтовых вод;
несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

ввинчиванием;
забивкой;
заливкой бетона в скважину;
кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

по углам здания;
под пересечениями стен и перегородок;
в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

Выкопать траншею глубиной 50-70 см.
Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
Установить опалубку из досок, фанеры.
Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
Смонтировать арматурные каркасы.
Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Какие особенности каркасных домов влияют на фундамент

При выборе фундамента для каркасного дома учитывают такие особенности технологии:

сравнительно небольшой вес коттеджа (основной стройматериал это дерево, которое значительно легче бетона или кирпича);
применяется нижний пояс обвязки (брус или толстая доска, уложенные на фундамент и служащие основой стойкам каркасных стен);
легко просчитываемое распределение нагрузок от каркаса на основание.

Простота расчета нагрузок определяется технологией каркасного домостроения, которая делится на следующие этапы:

на возведённое основание монтируют вертикальную каркасную конструкцию из деревянных брусьев по всему периметру.
области между направляющими заполняют утеплителем и закрывают снаружи сэндвич-панелями или ОСП-щитами.
выполняют обшивку стен стройматериалом для внутренней и внешней отделки.

Для специалистов не составляет большой сложности рассчитать вес стройматериалов, применяемых на каждом этапе, поэтому «мощность» фундамента можно рассчитать достаточно точно.

Далеко не всегда требуется обустраивать мощный фундамент для каркасного домаИсточник remotn.ru

В итоге, стоимость проведения геологической экспертизы окупится несколько раз, а вы получите гарантированно качественный фундамент.

Характеристики грунта

При выборе фундамента для каркасного дома нужно учитывать тип грунта

До разработки проекта здания необходимо провести геологические изыскания и составить топографический план местности. Бурение скважины или выкапывание ямы позволяет изучить почву. Существует несколько основных типов грунта:

Скальные, гравийные и песчаные грунты – оптимальный вариант для строительства. Они не содержат пустот, водоустойчивы, обладают низким коэффициентом сжатия. Песчаная почва равномерной плотности не вспучивается при замерзании.
Глинистый грунт из-за пористости в зимнее время значительно увеличивается в размере. Замерзшая вода вызывает пучение, создающее давление на основание дома. На несущую способность почвы оказывает влияние влажность, при увеличении параметра способность выдерживать нагрузка падает.
Суглинки – тип почвы, содержащей песок и глину в пропорции 3-10% к 30%. По пригодности к строительству уступает песчанику, но лучше глины.
Торф, лесс и плывуны – типы грунта, характеризующиеся неравномерным сжатием и низкой водостойкостью. Такие почвы мало подходят для строительства зданий.

Каркасный дом на свайном фундаменте

Разбирая тему свайного, ленточного и плитного фундаментов следует держать в голове два аспекта, характеризующих каркасный дом:

Каркасный дом не монолитен и состоит из отдельных, скреплённых между собой конструкций. Например, стена каркасного дома может состоять из нескольких частей длиной до 6 метров каждая,
Каркасный дом – лёгкая конструкция и её давление на грунт меньше, чем у домов, построенных по другой технологии (из блоков, кирпича и т.п.)

Фундамент из свай во всех своих модификациях, включая винтовые сваи, обладает рядом неоспоримых преимуществ:

его легко изготовить своими руками,
высокая скорость возведения,
при больших перепадах высот на участке, свайный фундамент дешевле, чем другие виды фундаментов.

В тоже время, данный вид фундамента, как основание именно каркасного дома, имеет несколько принципиальных недостатков:

сваи передают от грунта на каркас нагрузки точечно; каким бы надёжным не казался ростверк, связывающий сваи, в зимний период нагрузки от морозного пучения грунта могут действовать на сваи неравномерно, что приведёт к разрушению ростверка и каркаса дома,
небольшая площадь пятна контакта единичной сваи и грунта, соответственно для строительства свайного фундамента с необходимой несущей способностью может понадобиться большое количество свай

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
Установку стоек в углах, выравнивание, закрепление временными укосинами.
Монтаж промежуточных элементов.
Соединение опор брусом верхней обвязки.
Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

для наружных стен — 150х50 мм, 200х50 мм;
для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

элементы монтируют с наклоном 40°-60°;
толщина укосин — не более 1/4 от высоты сечения стойки;
крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
укосины врезают заподлицо со стойками, обвязками и перемычками;
на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Почему стоит выбрать столбчатый фундамент под каркасный дом?

Вот основные плюсы столбчатого дома под каркасный дом:

Высыхает быстрее, не требует усадки в отличие от ленточного.
Для возведения не нужно привлекать габаритную технику и большое количество людей.
Обходится дешевле ленточного в два раза.
Можно возводить каждый столб фундамента отдельно.
Строительство возможно даже зимой.
Легко ремонтируется и заменяется.

Требования к возведению столбчатого фундамента своими руками:

Почва устойчива, отсутствует плывучий водонасыщенный грунт.
Нельзя сооружать подвал.
Дом должен быть 6 на 6 м, либо чуть больше, но незначительно.

Фундаменты столбчатого типа предназначены для облегченных строений. Именно таким является каркасный дом. Поэтому такой вариант фундамент выбирать наиболее целесообразно.

Плитный фундамент

Он представляет собой монолитную железобетонную плиту. Хорош для тех случаев, когда почва приусадебного участка оставляет желать лучшего. Есть и другое название для такого основания – «плавающий» фундамент. Почему его так называют?

При замерзании зимой и оттаивании весной почва меняет свою плотность, при этом поднимается и опускается. При этом плита поднимается и опускается вместе с ней. Она способна снижать нагрузку за счет своего строения.

Для строительства понадобится раствор бетона и армирующая сетка. Минус такого типа основания состоит в том, что оно может быть низковато для жилого строения.

Какой вид столбчатого фундамента подходит под каркасный дом

Фундамент столбчатого типа под каркасный дом может различаться сечением, способом возведения, материалом и глубиной заложения.

По форме сечения различают круглые и прямоугольные, либо квадратные.
По используемым материалам делят на: железобетонные, кирпичные, бутовые и блоковые.
По способу строительство выделяют монолитные и сборные.
По глубине заложения различают: заглубленные, малозаглубленные и незаглубленные.

Кроме этого, под каркасные дома можно строить столбчатый фундамент с ростверком и без него. Эта фундаментная балка монтируется поверх столбов. С ее помощью нагрузка от веса дома распределяется равномерно по всему основанию. Ростверк необходим, если не исключается возможность горизонтальной подвижности грунта. Но его установка требует больше денег, ручного труда и времени на строительство фундамента.

Именно по этой причине большинство каркасных домов небольших габаритов устанавливаются непосредственно на столбы без сооружения ростверка. При этом на столбы укладывается гидроизоляция и следом нижняя обвязка дома. Следует учитывать факт, что при такой конструкции могут возникнуть проблемы, если местность с подвижным грунтом. При малейшем движении грунта столбы могут «поехать». В результате не исключено разрушение дома в худшем случае. В лучшем – дом наклонится, либо деформируется.

Каркасный дом относится к легким постройкам, поэтому для него подойдет монолитный железобетонный мелкозаглубленный столбчатый фундамент. Именно на нем мы и остановимся.

Каркасный дом на загублённом фундаменте

Заглублённый фундамент для каркасного дома — это самый популярный и распространённый способ строительства фундамента. Заглубляют фундамент либо на глубину промерзания грунта, либо до глубины залегания грунта с достаточной для каркасного дома несущей способностью. То есть, в любом случает, речь идёт о большом заглублении фундамента. Чаще всего к загублённым фундаментам относятся ленточный и свайный фундаменты. Крайне редко — плитный.

каркасный дом со всеми своими снеговыми, ветровыми нагрузками и небольшими нагрузками от конструкций каркасного дома взаимодействует с фундаментом, то есть передаёт на фундамент вертикальные нагрузки,
фундамент перераспределяет и перенаправляет вертикальные нагрузки от каркасного дома на грунт,
в случае достаточной несущей способности грунт воспринимает и перераспределяет нагрузки вокруг поверхностей соприкосновения с фундаментом каркасного дома без проседания и горизонтальных подвижек,
в случае с загублённым фундаментом, грунт практически не оказывает на фундамент обратных вертикальных нагрузок и передаёт на него в зимний период значительные горизонтальные нагрузки, вызванные морозным пучением грунта.

Фундамент №1. Ленточный

Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.

Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.

Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.

Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.

Каркасный дом на винтовых сваях

Строительство домов по каркасной технологии предполагает возведение полноценного дома за короткий срок. Следовательно, основание под такую конструкцию также должно обустраиваться быстро. Такому требованию соответствует свайно-винтовой фундамент.

Такой тип основания монтируется на любом типе грунта, за исключением скального. Стены каркасного дома можно возводить сразу после установки и обвязки свай. Стоимость винтового фундамента значительно ниже других типов.

Свайно-винтовой фундамент возводится по следующей технологии:

Выполняют очистку и разравнивание участка.
Делают разметку, указывая места, где будут устанавливаться сваи. При этом опоры обязательно должны располагаться по углам дома, в местах стыковки внутренних и внешних стен, а также непосредственно под стенами на расстоянии от 1,5 до 3 метров.
Роют небольшие приямки под свайные элементы.
В подготовленные углубления ставят сваю, проверяя вертикальность установки.
Начинают ввинчивание опоры. Выполнять процесс должны три человека: двое занимаются непосредственным ввинчиванием, третий – контролирует вертикальность с помощью уровня. Свая должна дойти до плотного грунта, о чем скажет более трудное вхождение.
После установки всех винтовых опор их обрезают на установленном уровне.
Полость свай бетонируют, постоянно уплотняя раствор.
На каждую сваю необходимо приварить оголовок. Он необходим для связки свай между собой с помощью деревянных или металлических балок, которые укладывают на оголовки и крепят посредством болтов.

Каркасный дом – это легкая конструкция, которую можно возводить на любом типе фундамента. Главное, чтобы процесс обустройства основания был выполнен правильно, с соблюдением всех норм и требований.

Утепление и гидроизоляция

Утепление пола в каркасном доме

Для утепления и защиты от влаги подбирают материалы устойчивые к воздействию внешней среды. От качества гидроизоляции зависит прочность и долговечность конструкции. Используются материалы двух видов:

жидкая мастика;
рулонная гидроизоляция.

Битумная мастика наиболее доступный вариант защиты бетонной поверхности от действия влаги. Она наносится на чистое и прогрунтованное основание в 3-4 слоя. Состав проникает в поры, заполняет трещины, предотвращает распространение плесени. После высыхания мастику покрывают стеклохолстом или устанавливают утеплитель. Еще один материал для гидроизоляции – битумно-полимерная эмульсия или жидкая резина. Он образует эластичное, монолитное и долговечное покрытие. Недостаток материала – высокая стоимость.

Полотна рулонной изоляции служат основной или дополнительной защитой бетонной конструкции. Для оклеивания используется рубероид или современные материалы на основе стеклохолста (Изоэласт, Техноэласт). Материал клеится на горячую мастику. Листы рубероида укладывают с нахлестом до 15 см, стыки спаивают газовой горелкой.

Инструкция по утеплению

Теплоизоляция фундамента происходит на этапе возведения. Используются плитные, напыляемые или насыпные материалы. Синтетические утеплители пеноплекс и пенополистирол не гниют, отлично удерживают тепло, устойчивы к влаге. Толщина изолирующего слоя для них около 100 мм. Утеплитель монтируют после выполнения гидроизоляции. Плиты крепятся на специальный клей и дюбеля-грибки. Снаружи оштукатуриваются по стеклосетке.

Теплоизоляцию основания каркасного дома можно выполнить гравием или керамзитом. Работа начинается с выкапывания траншеи по периметру конструкции и устройства дренажа. Засыпная изоляция теряет свои свойства при намокании, поэтому необходимо отведение влаги. В дренажную канаву кладут геотекстиль, специальные трубы и засыпают сверху щебнем. Траншею для керамзита гидроизолируют полиэтиленом. Для эффективного утепления ее ширина должна быть не менее 60 см. Поверх насыпного материала устраивается отмостка.

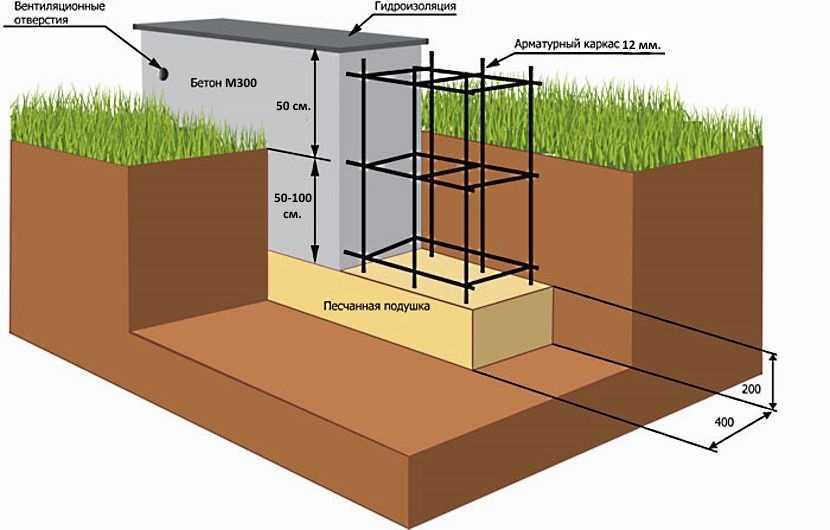

Столбчатый фундамент своими руками для каркасного дома

Рассмотрим возведение столбчатого основания из монолитного бетона. Столбы прямоугольные.

Насыпать на дно подушку из гравия и песка. Высота от 10 до 50 см, зависит от заглубленности столбов.
Изготовить опалубку из фанеры или доски. Если грунт плотный, без опалубки можно обойтись. Стенки опалубки или ямы под столб прокладывают гидроизолирующим материалом.
Установить каркас из четырех ребристых арматурных прутьев 1-1,2 см. Прутья соединяют друг с другом хомутами 0,6-1 см. Между арматурой и стенками оставляют расстояние 3 мм минимум. До дна тоже должно оставаться 3 мм (каркас ставят поверх пластиковых подставок).
При монтаже «башмака» сначала заливают его, потом основной столб. Соединять эти две части должны сквозные арматурные прутья.
Если ростверка не будет, каркас завершается за 5-6 см до верхней плоскости будущего столба. В верхнюю часть столба бетонируют закладные шпильки толщиной 1,4-1,6 см для монтажа обвязки.
Если ростверк будет, стержни арматуры должны выступать над столбом на расстояние от 15 до 25 см. Потом их связывают с арматурой ростверка.
Залить в опалубку бетон не ниже М200. Каждую порцию нужно утрамбовать, прежде чем заливать следующую, и согнать металлическим прутом воздух.
Снять опалубку можно примерно через месяц.

Обновлено: 17.10.2016

Фундамент №3. Столбчатый

Столбчатое основание имеет систему столбов, которые расположены по точкам несущих стен и на стыках внутренних перегородок. Столб имеет две составляющие: нижнюю – основание (форма круглого сечения), верхнюю – оголовок (форма прямоугольника или квадрата). Важным моментом является установка столбов таким образом, чтобы все оголовки располагались четко на одной линии, поскольку именно на них будет впоследствии установлена конструкция каркаса. Высота их соответствует высоте пола и располагается около 60 сантиметров над уровнем почвы.

Скважины для столбов бурятся с помощью садового бура, обрешетка – обрезной доской. Чем тяжелее планируется здание, тем должен быть больше диаметр труб столбов.

Над уровнем почвы заливается армированный бетон, кирпич или древесина. Первый вариант является предпочтительней, поскольку и заливается быстро, и прослужит большое количество времени. Применение арматуры позволит добиться большей прочности при сжатии-растяжении, и сохранит материал при негативном воздействии сильных морозов. Приготовление раствора с помощью бетономешалки не уменьшит его качество.

Как правильно установить сваи своими руками?

Фундамент для каркасного дома своими руками выполнить вполне реально, если следовать инструкциям.Большие сваи устанавливаются исключительно спецтехникой. Остальные же не требуют ее привлечения, и могут быть установлены вручную бригадой рабочих. Постройка небольшого по размерам дома не потребует больше трех человек, и может быть выполнена своими руками.

Фундамент устанавливается винтовыми сваями, выполненными из стали, и имеющим антикоррозийное покрытие. Длина обычно начинается от двух с половиной метров и более. Внутрь почвы должно попасть не менее, чем полтора метра, но всегда на пару десятков ниже уровня промерзания почвы. Также глубина внедрения зависит от структуры и рыхлости грунта. В любом случае, сваю следует вкручивать до тех пор, пока она не окажется в твердой не промерзающей почве.

Первым шагом в установке свай является нанесение разметки, далее – ее вкручивание.

На установленной свае отмечают необходимый уровень, обрезают излишек. После этого, следует полностью забетонировать трубу.

Винтовые сваи способны выдерживать большую нагрузку благодаря своей конструкции. При вкручивании ее в землю, последняя не просто не стает рыхлой, но и дополнительно закрепляется благодаря лопастям. В случае, если вы задумали временную постройку, сваи не требуют бетонирования, и после снесения постройки легко могут быть выкручены и использованы второй раз.

Столбчатое основание

В большинстве случаев каркасные дома не имеют подвального помещения. Следовательно, основание из столбов будет лучшим вариантом в этом случае. Кроме того столбчатый фундамент считается самым простым и наименее затратным типом основания, что дает ему большое преимущество перед другими вариантами при возведении под каркасный дом.

Столбчатое основание для каркасного дома

Чтобы построить столбчатое основание, необходимо последовательно выполнять такие действия:

Очищают участок от мусора, лишней растительности и снимают верхний слой грунта.
Выполняют разметку участка, отмечая места расположения столбов. При этом учитывается, что опоры должны устанавливаться под углами строения, на пересечении несущих стен и в промежутках между угловыми стойками.
В отмеченных местах делают небольшие углубления.
С помощью ручного бура или лопаты роют ямы под будущие столбы. Их глубина зависит от типа грунта, а ширина выбирается в зависимости от опалубки. Если опалубка будет съемного типа, то ямки должны быть шире столбов на 30-40 см. При использовании несъемной опалубки, например, металлических или асбестовых труб, расширять ямки не нужно. Скважины должны иметь одинаковую глубину и быть строго вертикальными.
Делают песчано-гравийную подушку на дне ямок. Можно сделать слой подбетонки, для чего на дно ямки насыпают мелкую щебенку, уплотняют ее и заливают жидким цементным раствором на высоту около 20 см.
Устанавливают опалубочную конструкцию.
Выполняют армирование скважины, устанавливая не менее четырех прутов, которые связаны между собой гладкой арматурой.
Заливают конструкцию бетонным раствором.
После застывания бетона проводят демонтаж съемной опалубки.
Выполняют гидроизоляцию верхней части столбов, расположенной над землей.

Особенностью столбчатого фундамента является наличие ростверка. Чаще всего он представляет собой бетонную ленту, смонтированную в верхней части основания. Ростверк принимает на себя нагрузку и распределяет ее между установленными опорами. Если конструкция дома не предполагает обустройство ростверка, то балки перекрытий укладывают непосредственно на столбы основания.
