Назначение, типы и особенности использования ростверка в строительстве частных домов

Этапы монтажа свайного фундамента с ростверком

Оборудование свайно-ростверкового фундамента делится на подготовительный этап и непосредственно сам монтаж. На каждом из этапов приходится выполнить по несколько видов работ:

Предварительные работы

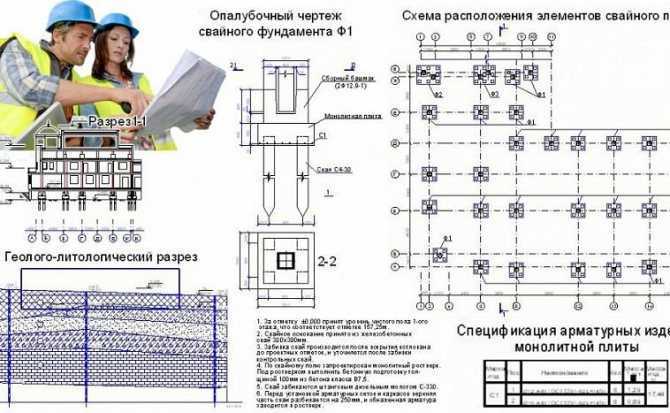

Для возведения фундамента прежде всего необходим проект, который создается на основе расчетов нагрузок, предполагаемой глубины погружения свай, из каких материалов планируется фундамент.

Проект от профессионала – гарантия безопасности, долгого срока службы, а также экономии материалов и финансов

• Затем подготавливается участок: удаляется мусор, верхний почвенный слой и корни растений.
• Проводится разметка территории: отмечают расположение опор, ростверка, несущих конструкций перегородок.

Работа «профессионала» видна сразу

• Выкапывается траншея под ростверк. Ее стенки и днище проверяются на ровность нивелиром. После этого укладывается песчаная подушка и утрамбовывается.
• Бурятся скважины для опор, на дно которых тоже укладывается подушка из песка. В яму укладывается гидроизоляция: можно использовать специальную пленку, несколько слоев рубероида, пластиковые трубы.

Технология установки свайно-ростверкового фундамента

Для ростверка используют ж/б балки или заливают монолитную ленту. Для нее подготавливают деревянную прямоугольную опалубку, которую закрепляют подпорками и перемычками. На этом этапе также стоит позаботиться о канализации и трубопроводе.

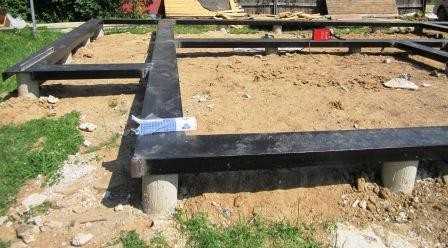

Фото свайно ростверкового фундамента – после того как бетон высохнет опалубку убирают

• Для повышения прочности конструкции в скважину помещают армированный каркас – по 4 стержня из металла, обвязанные проволокой. Затем заливается бетон. Ленту тоже армируют.
• Далее производится заливка бетона сначала в скважины, потом в опалубку. Схватывание бетона займет не менее 10 дней, по прошествии которых опалубка демонтируется.

Как рассчитывается потребность в материалах для фундамента

Точный расчет в силе выполнить только специалист – инженер-строитель, который будет опираться на требования СНиП и целый ряд показателей таких, как прочность опор, ростверка, несущая способность фундамента, сила сопротивления грунта, степень усадки опоры под воздействием вертикальной нагрузки и др. Специалист определит глубину погружения опор, их диаметр, количество, тип ростверка и разработает схему.

Для человека без профильного образования расчеты свайно ростверкового фундамента выглядят примерно так

При расчете количества опор исходят прежде всего из нагрузки на фундамент, которая складывается из нескольких показателей. Здесь необходимо знать массу несущих стен, перегородок, крыши, плит перекрытий, т. е. всю массу постройки над фундаментом. Учитывается также и полезная нагрузка, которую производят жильцы, предметы быта и все остальные вещи. В расчетах для частных домов используют показатель, равный 150 кг/м².

Последний параметр для определения общей нагрузки – это вес снежной массы, которая может скопиться на крыше зимой. В основном используется величина 180 кг/м², но для ряда регионов страны она несколько отличается. Полученную сумму нагрузок умножают на коэффициент запаса, который составляет 1,1 (иногда используют 1,2). Далее можно рассчитать нагрузку на одну сваю.

Нелишним будет добавить, что к распространенным в сети онлайн-калькуляторам по расчету материалов следует относиться весьма осторожно. В них может не учитываться целый ряд важных параметров

Ростверк

Прежде чем говорить об основании из свай, необходимо разобраться с таким понятием, что такое ростверк, зачем он нужен и каких видов он бывает. Ростверк представляет собой верхнюю часть фундамента, причем не только свайного, но и столбчатого. Наиболее часто применяют балки, которые монтируются таким образом, что вся нагрузка от несущих элементов конструкции равномерно распределяется на весь фундамент. Кроме того, ростверк служит и опорой для монтажа конструктивных элементов самого строящегося здания. Иногда вместо балок монтируют монолитные плиты.

Для легких конструкций ростверк может одновременно служить и фундаментом. К примеру, при строительстве хозпостроек, настил из бревен или бруса будет одновременно являться и фундаментом и ростверком всей конструкции. Его укладывают непосредственно на подготовленное и засыпанное щебнем, песком крупных фракций или гравием основание.

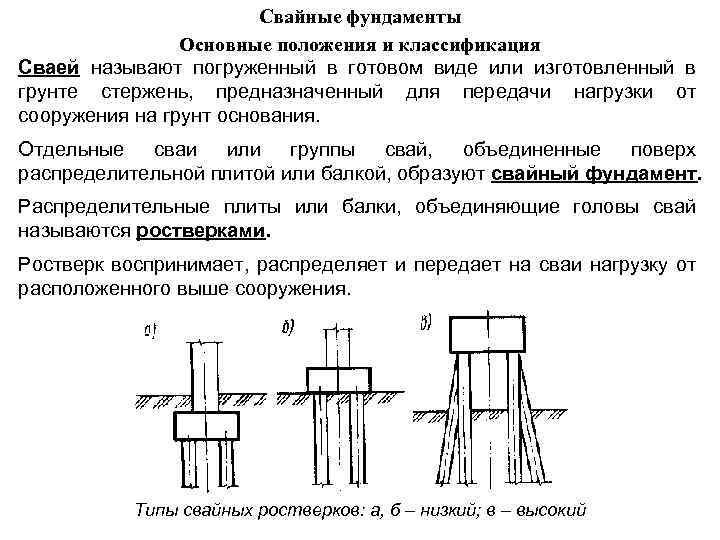

Различают ростверки трех типов:

• высокие;
• повышенные;
• низкие.

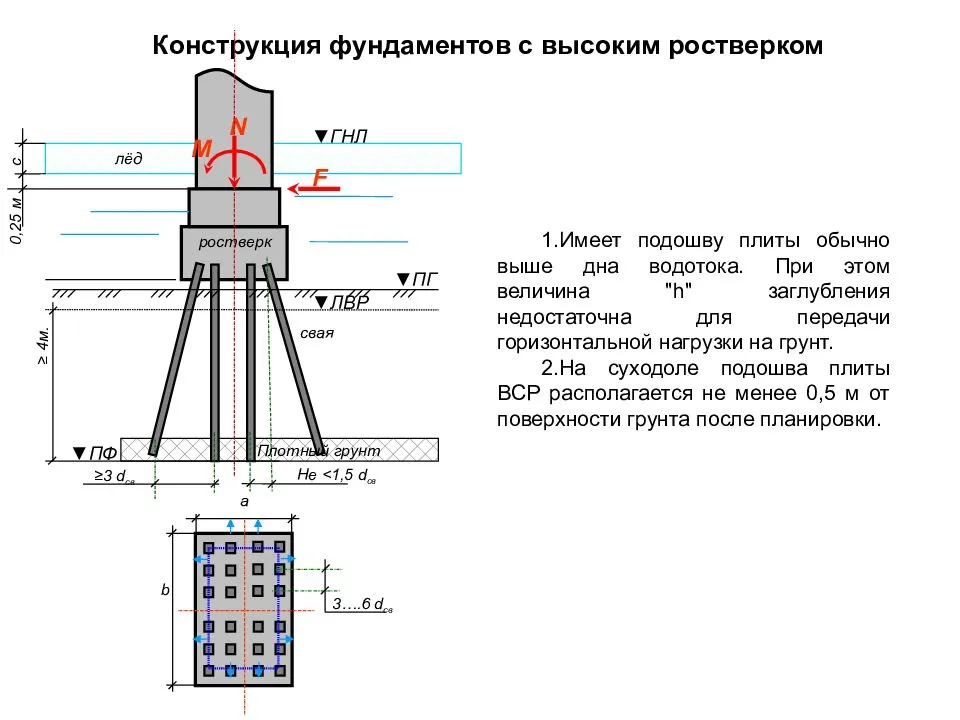

Высокий ростверк располагается значительно выше земли, при повышенном типе его основание расположено вровень с землей, а низкий ростверк заглубляется в землю. Такая техника в основном применяется во время строительства жилых многоэтажных конструкций.

В настоящее время ростверки изготавливают преимущественно из бетона или железобетона, а вот дерево и металл используются крайне редко.

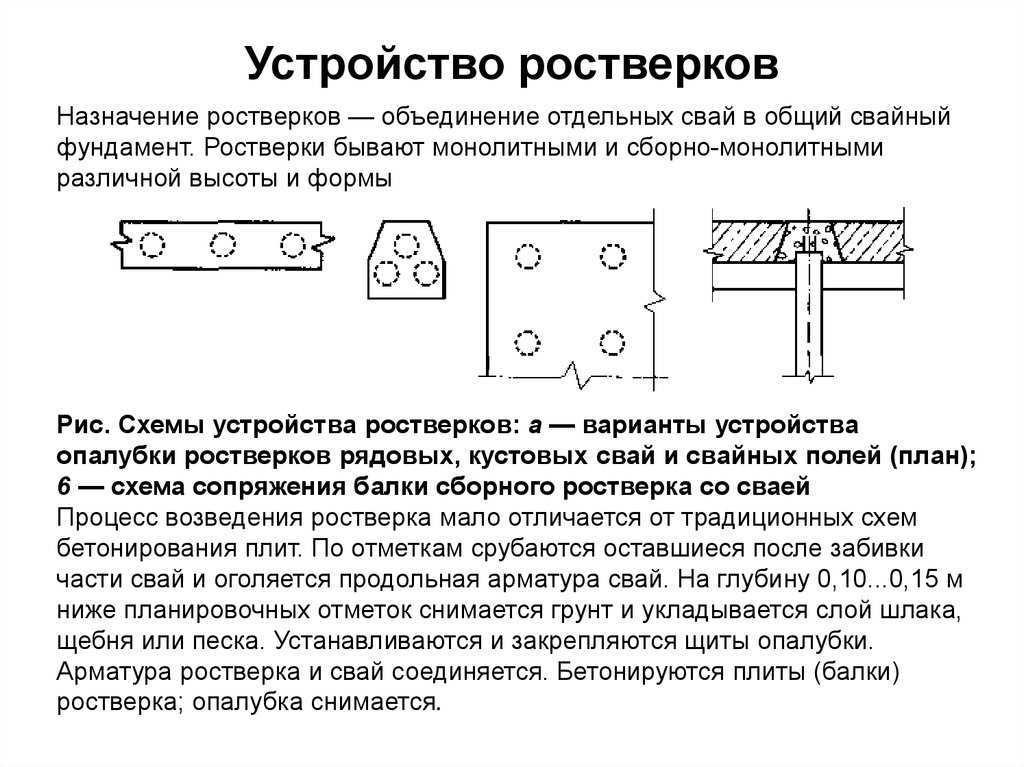

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома

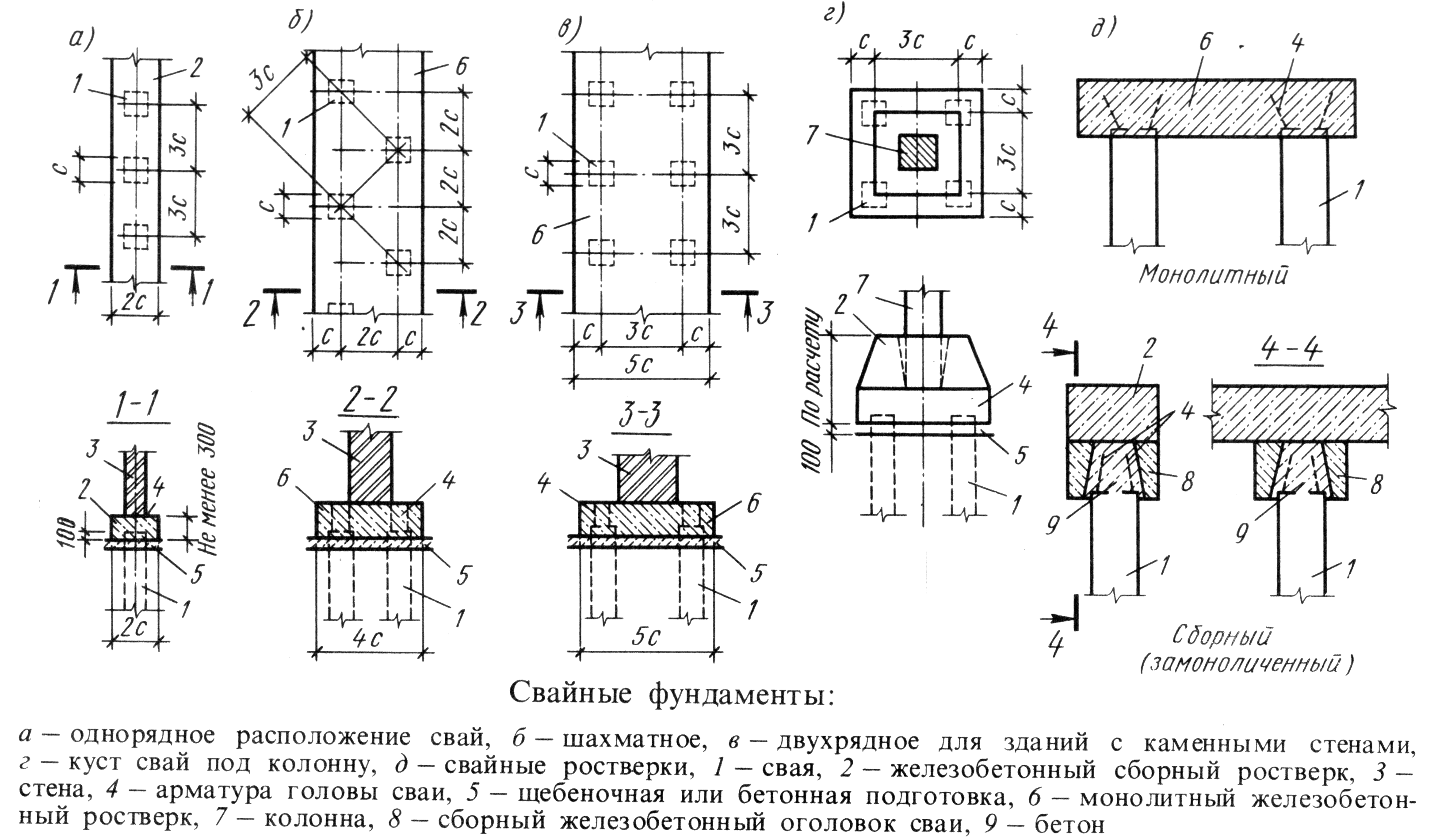

Классификация ростверков по типу конструкции

Ростверк можно классифицировать по конструкции, встречаются всего три вида:

• Железобетонный монолитный ростверк — по-другому — монолитная плита, она также устанавливается на сваи, которые расположены достаточно близко друг от друга, расстояние должно быть от 1,5 до 2 метров. Монтаж — очень трудоемкая работа, так как из каждой сваи необходимо вывести по три прута арматуры, обвязать их швеллером, чтобы образовался квадрат площадью 4 метра. Из швеллера необходимо выпустить арматуру, поэтому в нем создаются отверстия. На эту конструкцию нужно выложить тонкие металлические листы (профнастил), на них расположить каркас из арматуры и соорудить опалубку. В заключение все это заливается бетоном и получается невероятно крепкий фундамент в виде монолитной плиты.
• Ленточный ростверк, сюда относятся металлические, бетонные и деревянные конструкции.
• Сборный ростверк очень популярен в наши дни, единственным его недостатком является обязательное наличие грузоподъемной техники для монтажа конструкции. Его размер определяется исходя из площади будущего сооружения, а установка выполняется профессионалами.

Разное положение относительно грунта позволяет разделить ростверк еще на несколько групп:

• Заглубленный ростверк — это конструкция, которая погружена в грунт. Часто такой вариант используют для основы под жилые или промышленные здания, но на выбор могут повлиять особенности грунта.
• Незаглубленный или повышенный ростверк располагается на одном уровне с грунтом. Этот вариант считается оптимальным, так как лучше всего распределяет нагрузку на всю плоскость фундамента.
• Висячий ростверк устанавливается выше уровня грунта, расстояние может быть разным. Этот вариант более распространен для металлических и деревянных конструкций, чтобы они как можно дольше сохраняли свойства жесткости, а также при определенных особенностях грунта. Его делают из железобетонных столбов, чтобы жесткость была максимальной за счет арматуры.

Ростверковый фундамент можно сделать на любом типе грунта, но самое широкое применение он нашел на пучинистых нестабильных почвах. При таких свойствах грунта другие фундаменты могут не подойти, а такая конструкция позволяет равномерно распределить всю нагрузку. Даже в случае резкого изменения наклона почвы или неравномерном оседании свай, конструкции ничего не угрожает при наличии правильно сделанного ростверка.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

• устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
• независимость возведения фундамента и зданий от рельефа местности;
• заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
• формирование свайного поля отдельно от ростверка;
• расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
• возможность строительства собственными руками без привлечения крупных механизмов;
• экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
• возможность строительства зданий сложных геометрических форм;
• высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

• невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
• ростверковый фундамент невозможно сделать в каменистых грунтах;
• для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
• проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Частые ошибки и советы, как их избежать

Монтаж плитно-свайного основания представляет собой сложный и трудоемкий процесс, который обычно доверяют профессиональным строителям. При этом заказчику необходимо проконтролировать, чтобы работники не допускали типичных ошибок:

1. Отказ от дополнительного гидроизоляционного слоя, когда плита фундамента является полом нижнего этажа. Для уменьшения теплопотерь эксперты советуют между землей и песчаной подушкой укладывать слой глины, а непосредственно под плиту – листовой пеноплекс.

2. Заливка раствора в несколько этапов. Проблема связана со значительными потребностями в объеме бетона для строительства. Когда раствор подается частями, он постепенно начинает застывать и в результате образуются швы, снижающие прочность и жесткость фундамента. Как правило, бетон подают одновременно через специальные желоба, не допуская ударов. Затем раствор подвергают вибрации для удаления воздуха и максимального уплотнения.
3. Применение обогревателей для скорейшего затвердевания бетона. В результате плита получается неоднородной по составу, а расчетная прочность основания снижается.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Какие сваи использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор. На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение

Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий. При строительстве в жестких грунтах

При строительстве в жестких грунтах

В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами). Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент — оптимальный выбор. При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

• Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.

  Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов

• Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
• Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
• Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

  Один из вид свай — винтовые. Их можно использовать с ростверками из разных материалов под разные дома (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

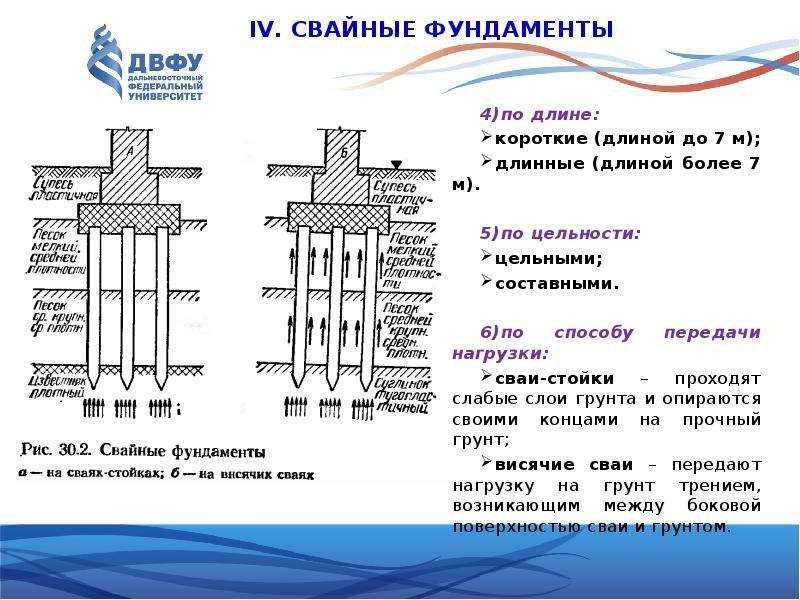

• висячие;
• сваи-стойки.

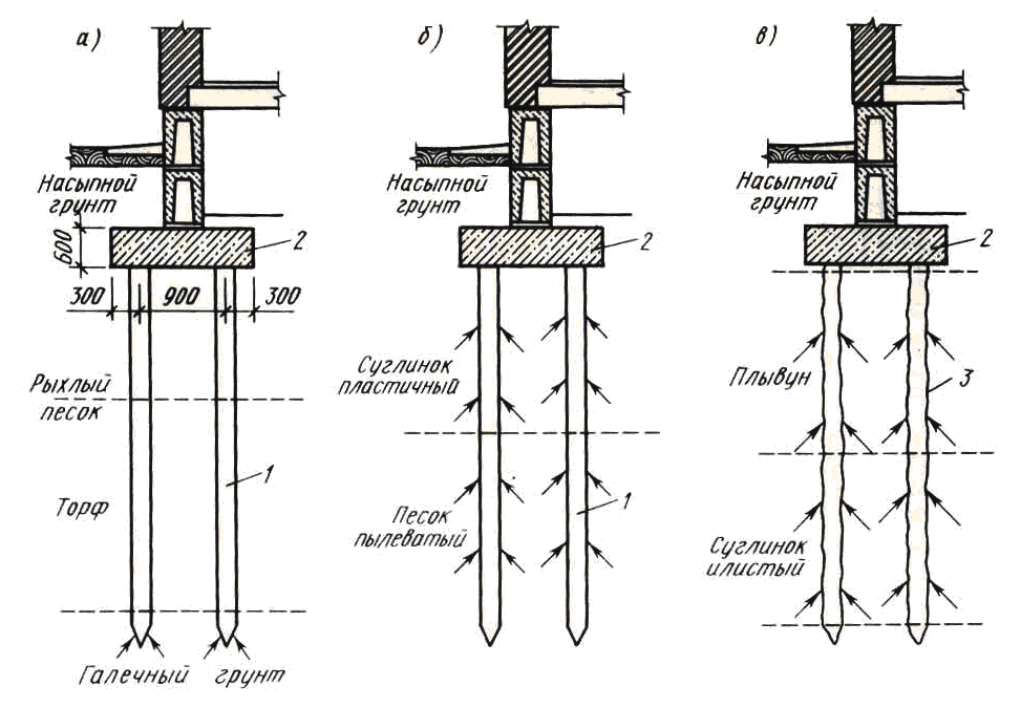

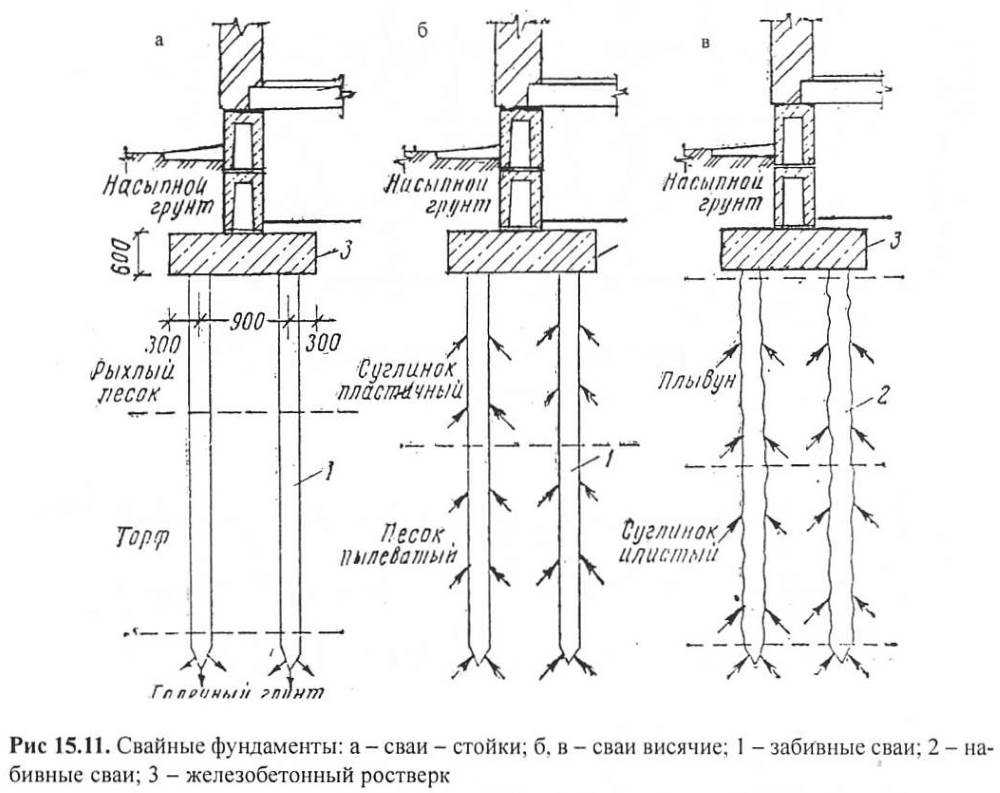

  Чем отличаются сваи по типу работы (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;
• винтовые;
• вбиваемые.

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Подготовительные работы

Как и в случае с обычной монолитной плитой, монтаж фундамента начинается с подготовки котлована. Разметка по периметру котлована обязательно предшествует началу работ. Параметры углубления планируются на 10 м шире, чем периметр будущего дома, чтобы было место для установки опалубков. Дно котлована утрамбовывается вручную или при помощи специальной техники.

Подготовка котлована При сильно нестабильном грунте фундамент дополнительно укрепляют сваями. Опорные конструкции стоит устанавливать там, где ожидается большая нагрузка на несущие элементы. Сначала выполняется бурение скважин, в образовавшиеся проемы укладывается подушка из песка устанавливается арматура, а стены укрепляют рубероидом. А после скважины заливаются бетоном.

Возможно сочетание монолитной плиты со свайно винтовым фундаментом. Только при использовании металлических элементов обязательно потребуется антикоррозийная обработка.

На дно приготовленного углубления застилают геотекстиль, чтобы не допустить вымывание грунта. Следом засыпается песок слоем приблизительно в 30 см. Покрытие тщательно утрамбовывается и выравнивается.

Сверху укладывается гидроизоляция. В качестве материала может быть использован рубемаст или стеклоизол. В их состав входит стеклоткань с битумом.

Установка опалубок Завершающим этапом подготовки фундамента плиты с ростверком является опалубка. Причем для ростверка ставятся отдельные щиты поверх основной конструкции. Бетон имеет свойство сильно давить на стенки опалубки в процессе заливки, поэтому мастера ставят специальные крепежи, чтобы подготовленная конструкция не сместилась, а раствор не приставал к стенкам, их закрывают полиэтиленом.

Свайный фундамент на жб сваях с ростверком

Ростверк — это верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на забивных сваях, сбоку напоминая стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих опорной конструкцией для возводимых элементов здания.

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Основание дома на ж/б сваях используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают железобетонные забивные сваи под ростверк. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях — единственно возможный вариант.

Виды ростверка на ж/б сваях

Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:

• Монолитные ростверки – бетонная лента с арматурой, соединяющая все верхние концы свай. Такой ростверк сооружается также, как и обычный ленточный фундамент, однако, в некоторых ситуациях он имеет вид не отдельных лент, а сплошной плиты. Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка ростверком оголовков свай в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой. Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк. Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводится свайный фундамент с ростверком ленточного типа.
• Сборные ростверки – монтируются из стандартных железобетонных балок. Набирается из нескольких готовых элементов особой конфигурации (предусмотрены замки), которые затем замоноличиваются. Отдельные элементы сборного ростверка, если предполагается изготовление монолитной ж/б конструкции, укладывают поверх специально устроенной песчаной насыпи, которую по завершении работ убирают.
• Сборно-монолитные – комбинированные ростверки.

Размеры ростверка свайного фундамента подбираются конструктивно. Ширина его обычно соответствует ширине цоколя или, если таковой не предусмотрен, ширине стены, но не менее 40 см.

Кроме того, ростверки отличаются уровнем расположения над землей:

1. Высокий ростверк на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта. Свайный фундамент с высоким ростверком сооружают на сильнопучинистом грунте, поскольку при такой конструкции действие сил морозного пучения на подошву ростверка полностью исключается. Под зданием с высоким ростверком имеется хорошо продуваемое пространство. При жарком климате эту особенность можно считать преимуществом, при холодном – недостатком. Чтобы минимизировать негативное влияние сквозняков, усиливают утепление пола, а щель между ростверком и грунтом закрывают щитами.

2. Низкий ростверк на железобетонных сваях — частично сам принимает нагрузку, если он опирается на землю. Такой ростверк располагают над поверхностью земли, так чтобы между его нижней гранью и грунтом оставался зазор в 10 – 15 см. При таком исполнении приходится предпринимать меры по предотвращению осыпания грунта в траншею. Если этого не делать, пространство под ростверком со временем заполнится землей и в зимнее время  ростверк оторвётся от свай.

3. Заглублённый ростверк на железобетонных сваях — располагают в траншее глубиной 30 – 40 см. При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа получаются не такими холодными.
