Подготовка почвы под фундамент

Предварительные работы перед заливкой подбетонки

Строительство фундамента и подготовки для него начинают с инженерно-геологических работ, чтобы выяснить, как глубоко залегают грунтовые воды, и какое давление может вынести земля на месте будущего дома. Составляется план строительства и выбирается тип фундамента, монолитный или ленточный, заливной или сборного типа.

Прежде чем создавать бетонную подушку, надо произвести разметку территории для того, чтобы вырыть котлован. Он должен давать возможность сделать опалубку для заливки, поэтому с каждой стороны от будущей опоры делается отступ минимум 30 см.

Снимается плодородный слой грунта и переносится в другое место, где его можно будет использовать. В глубину яма под фундамент должна быть минимум на 20 см больше, чем планируемая высота опоры.

Способ приготовления тощего бетона

Тощим бетон называют из-за очень маленького содержания цемента, что из-за хрупкости делает его бесполезным при полноценном строительстве, но идеальным для бетонных подготовок под фундамент. В зависимости от стойкости выбор предоставлен 2 классами бетонных смесей, это B7,5 и B15, последний сложнее в использовании из-за большого содержания керамзита.

Для получения кубометра готового раствора из В7,5 нужно:

160 кг цемента, это 6,4 мешков цемента весом по 25 кг;
2,2 т песка;
75 л воды.

Всё составляющие надо хорошо перемешать и залить на подготовленный участок.

Подбетонка для монолитной плиты

Схема монолитного основания

На очищенное пространство высыпают 10 см щебня или песка и утрамбовывают с помощью вибрационной плиты. Это делается для отвода лишней влаги от основания, благодаря чему оно прослужит дольше.

На щебневую подушку монтируется опалубка, в которую будет заливаться бетонная масса из цемента B7,5. Опалубку делают такой высоты, чтобы залитый бетон образовал ровный верх, на который будет уложено основание дома. Она должна быть минимум 10 см и максимум 30 см высотой.

Часто при монтаже опалубки устройство бетонной подготовки под фундамент советуют делать с запасом площади на 10–30 см относительно фундамента. Это делается для того, чтобы уменьшить давление на грунт и оставить место под термоизоляцию и отделочные работы, которые предотвращают разрушение фундамента со стороны стен.

Заливают бетон вровень с верхом опалубки, выравнивают и иногда утрамбовывают с помощью виброплиты. Для лучшего сцепления с заливной фундаментной плитой в подбетонку устанавливают прутья 0,8 см в диаметре, выступающие на 10 см из подготовки, если основание планируется большое, то подбетонку придётся заливать по частям для того, чтобы вставить связующую арматуру.

После этого слой тонкого бетона оставляют высохнуть в течение 7–21 дней в зависимости от погоды. Иногда для тяжёлых зданий проводится армирование подложки сеткой с арматурой 0,8 см в сечении. Кроме того, размер такой подложки должен быть минимум 15 см.

Если не были установлены связующие прутья в подложку, то на готовый настил советуют положить слоями гидроизоляцию, теплоизоляцию из ЭППС, а потом опять гидроизоляцию. После этого можно монтировать опалубку для заливания монолитной плиты основы.

Как заливают и утепляют бетонную подготовку можно увидеть на видео:

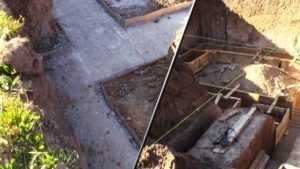

Подбетонка для ленточного основания

Бетонная подготовка под фундамент ленточного типа отличается от подготовки для плиты. Копают траншею, которая шире на 40 см, с каждой стороны от ленты фундамента. Выравнивают дно траншеи и укладывают гидроизоляцию. Монтируют опалубку высотой 20–30 см и заливают бетонную смесь.

Подготовка для ленточной опоры

Ширина ленты подбетонки должна быть больше основания на 15 см с каждой стороны. Если планируется использовать заливной ленточный фундамент, подбетонку усиливают прутьями для лучшего сцепления.

При незаглубленном или малозаглубленном фундаменте на устойчивых грунтах, возможно, выравнивание песком или утрамбованным щебнем без битума. Такое основание из-за лёгкости здания не требует серьёзного укрепления.

Подготовка для столбчатого фундамента

Для свайного основания чаще используют песчаную подготовку из-за функций самого фундамента. Его устанавливают для лёгких домов и на стабильных почвах. Чаще всего он не требует дополнительного усиления. Если строящийся дом достаточно тяжёлый, то используется щебень, залитый битумом. Бетонную подложку используют крайне редко, из-за возможности купить небольшие бетонные плиты, которые надёжнее заливаемых.

Каким бы ни были фундамент и дом, в большинстве случаев бетонная подготовка позволит продлить срок службы и, потратившись на этапе строительства, предотвратить траты на более дорогостоящий ремонт основы.

Регламент

К обустройству фундаментной подушки подходят так же ответственно, как к остальным этапам строительно-монтажных работ. Рассматриваемый процесс описан в СНиП 52-01-2003 «Бетонные и железобетонные конструкции», а также СП 50-101-2004 и СП 52-101-2003. В документах прописаны основные моменты работы:

тип щебня, толщина слоя;
марка используемого бетона не ниже М50, оптимально применить М50 или М100 в зависимости от размера подушки;
приведён порядок расчета толщины подбетонки и самой подложки в зависимости от типа грунта, массы здания;
размер арматуры для каркаса, тип прутов, необходимость в них. Да-да, оказывается, подушка может быть армированной!

Как подготовить основание под фундамент

Целью подготовки основания под фундамент является:

обеспечение на определенной отметке контакта основания с поверхностью подошвы фундамента;
создание несущей способности грунта основания.

Процесс подготовки:

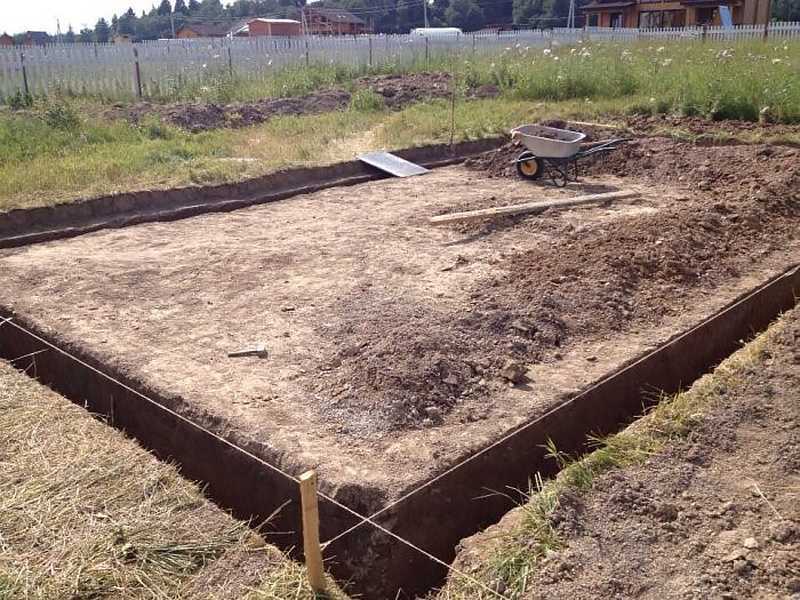

1. Чистка дна траншеи (котлована)

Данное действие выполняется по всей площади котлована при помощи бульдозера, который за экскаватором срезает недобранный им грунт. На пересечении углов и осей стен фиксируются колышки. Их верх определяется отметкой по нивелиру. Почва, располагающаяся выше колышка, срезается вручную при подчистке.

Производя механизированную чистку котлована, следует срезать грунт чуть ниже проектной отметки, а колышки подсыпать до верха песком.

2. Трамбовка основания

Уплотнение поверхности почвы в котловане создается при помощи кулачковых или гладких тяжелых катков. Также можно использовать прыгающие дизельные и пневматические трамбовки.

Трамбовка происходит участками определенными последовательными ударами. Их распределяют равномерно по поверхности поперечной полосы местности.

Рекомендации по уплотнению почвы:

обломочные и песчаные породы уплотняют вибрированием;
лесовые просадочные грунты уплотняют при помощи замачивания, заливая предварительно пробуренные скважины водой, заполненные дренирующим стройматериалом;
глубинное уплотнение грунта происходит при помощи гидровибрирования, которое одновременно увлажняет почву до полного насыщения;
заиленные и глинистые слабые почвы уплотняют грунтовыми или песчаными сваями;
торфяные грунты, которые подстилают земляные насыпи сооружений, стабилизируют при помощи электроосмоса и вакуумированием.

3. Осушение (увлажнение) почвы в ходе ее уплотнения (при необходимости).

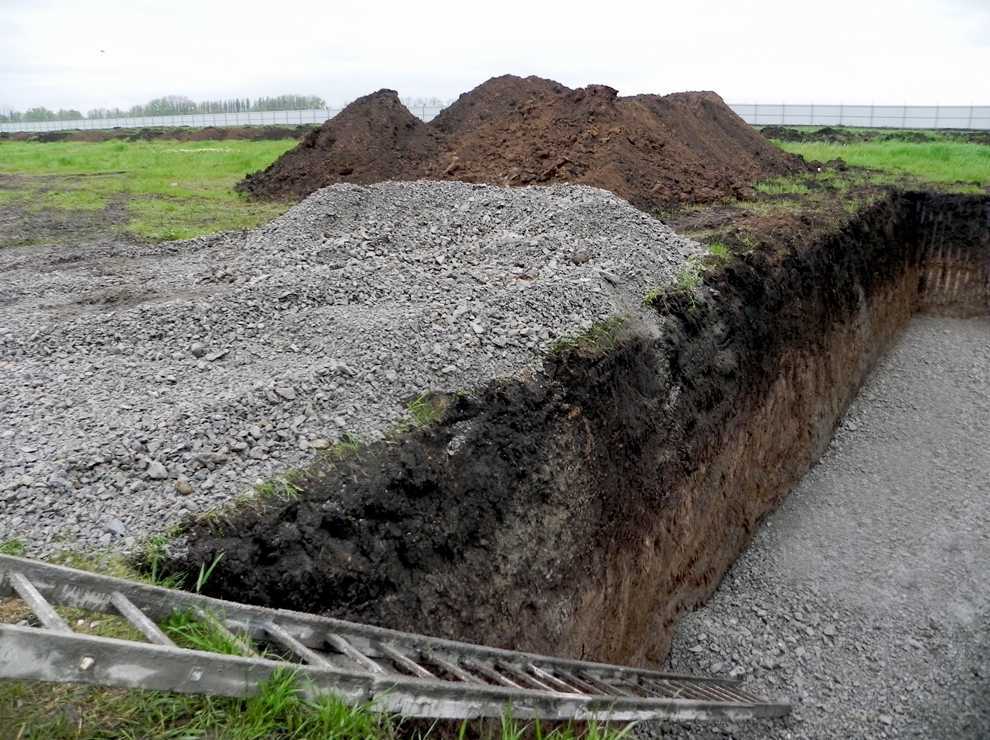

Щебеночное основание под фундамент

На самом деле технологический процесс закладки подушки из щебня довольно простой. Главное добиться соответствия верхнего слоя материала уровню нижней отметки фундамента. При этом ширина основания должна быть немного больше ширины фундамента на 0,15-0,20 м по периметру.

Устройство щебеночного основания под фундаменты:

первоначально стелется песчаный слой толщиной 0,05-0,10 м;
затем он заливается водой;
далее укладывается слой щебня 20-25 см;
в ходе трамбовки щебень следует подсыпать, чтобы выйти на нужный уровень.

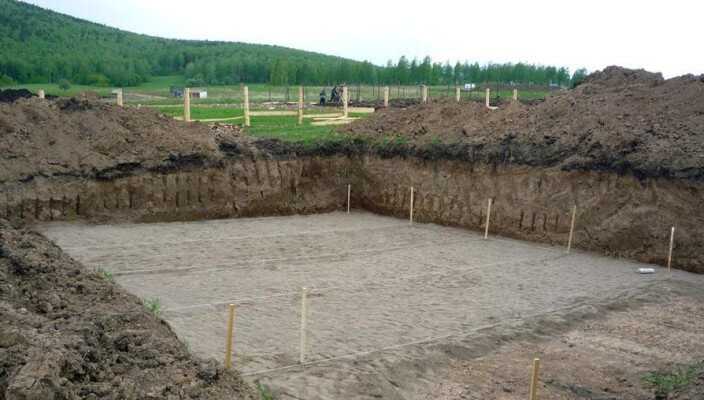

Песчаное основание под фундамент

Устройство песчаной подушки под подошвой фундамента:

сначала необходимо вырыть траншею (котлован);
далее тщательно ровняем ее дно;
затем засыпаем траншею (котлован) слоями песка по 20 см, умеренно увлажняя его и утрамбовывая (песок следует настолько хорошо утрамбовать, чтобы на поверхности не оставались даже следы от ботинок);
трамбовка и засыпка происходит до тех пор, пока не получится нужная толщина (поверхностный слой должен быть максимально ровным по горизонтали);
по завершению деятельности можно приступать к армированию и монтажу опалубки.

Преимущества использования песчаной подушки:

такая подушка способна противостоять сжатию и является промежуточным звеном между грунтом и фундаментом;
данным видом материала можно заменить проблемную почву;
она позволяет выровнять дно котлована (траншеи);
благодаря использованию песка грунт становится прочнее, что уменьшает осадку сооружения;
подушка защищает железобетон от воздействия влаги.

Рекомендации:

лучше всего использовать гравелистый крупной формации песок либо речной чистый песок средней фракции;
максимальная толщина песчаной подушки для ленточного типа фундамента должна быть кратной в три раза его ширине;
чтобы продлить срок эксплуатации песчаной подушки и уберечь ее от заливания при повышенном УГВ, перед ее засыпкой уложите в котлован (траншею) геотекстиль;
лучше всего укладывать трапецеидальную подушку из песка, которая сужается вниз под углом 30°.

Как подготовить основание под фундамент видео:

https://youtube.com/watch?v=sRxufdFGUVY

основа фундамента

Какой вид основания выбрать для строительства

Следующий этап – определить, какой фундамент подходит для глинистой почвы, чтобы в дальнейшем вложенные в постройку финансовые средства не были «закопаны в землю» в прямом смысле.

Для того, чтобы правильно определиться с видом основания, учитывайте уровень подземных вод и предельную глубину промерзания.

Рассмотрим основные типичные случаи.

Грунтовые воды находятся вблизи от поверхности почвы — требуется установка свайного фундамента при достаточно глубоком их вбивании. Сваи должны имеет расширение в нижней части с целью предупреждения их выталкивания из земли, особенно при вспучивании при низких температурах. Рекомендуется их применение винтового типа, так как они снабжены лопастями на нижнем заостренном конце. Их устанавливают методом вкручивания в грунт, при котором лопасти не взрыхляют почву, а углубляются методом подрезания пластов земли, причем структура сохраняет свою плотность. Монтаж свай производится до момента вкручивания до расчетной глубины, которая должна находиться ниже уровня подземных вод и точки промерзания. Таким образом возводить фундамент на пластичных глинистых почвах считается наиболее перспективным мероприятием.

Грунтовые воды находятся ниже точки замерзания – в данной ситуации для собственников земельных участков, собирающихся возводить основание дома на глинистой почве, актуален ленточный тип из монолита. Нижняя часть фундамента должна быть больше по ширине, чем верхняя, так как при увеличении объема будет снижена нагрузка со стороны грунта

Крайне важно соорудить амортизационную «подушку» из песка, которая также будет преградой излишней влажности. Со стороны земли также необходимо проложить гидроизоляцию для предотвращения сдвига при вспучивании при низких температурах и налипания масс глины в теплое время. Создание отмостки также сыграет роль «теплового демпфера»

Создание отмостки также сыграет роль «теплового демпфера».

Основание из блоков ФБС

Некоторые хозяева земляных наделов, отведенных под строительство, часто задаются вопросом, а можно ли делать фундамент из блоков фбс на глинистой почве, и как при этом оборудовать подвальное помещение.

При таком основании подвальное помещение требует проведение комплекса гидроизоляционных мероприятий, что стоит весьма недешево. Лучше при высоком уровне пучения отдать предпочтение сваям с ростверком.

Основание на склонах

Общеизвестно, что глинистые склоны с выкопанным фундаментом могут со временем спровоцировать такие природные катаклизмы, как оползни и обвалы. К факторам, влияющим на эрозию почвы, относят:

состояние грунтов;
глубину вскапывания;
температуру;
величину нагрузки.

Основными требованиями к фундаменту на глинистых склонах служат:

укрепление склонов панелями, фашинами и упорами;
траншея под основание дома на местности должна располагаться под углом 50-60° к склону.

Неглубокий фундамент

Все знают, что фундамент нужен глубокий, но не все его таким делают, мотивируя чаще всего тем, что строить глубокий фундамент дорого. Ремонтировать потом недорого? Ну, не делайте вы под летний домик фундамент на 1,4 м. На такую глубину грунт действительно промерзает редко, но хотя бы на 1 м сделайте. Не хватает денег на ленточный фундамент – сделайте столбчатый. А уж если решили сделать мелкий монолитный фундамент, то хотя бы заармируйте его как следует. Не просто накидайте в бетон всякого железа, а установите арматуру так, чтобы она перехватывала изгибающее напряжение в фундаменте. Помните: бетон изгиб не держит – ломается. А в мелком фундаменте возникают именно изгибающие напряжения из-за неравномерной оттайки грунта.

Пренебрежение вертикальной гидроизоляцией

Казалось бы, чего проще – промазать фундаментные блоки битумом, разведенным в керосине. Нижние блоки с трех сторон, верхние с двух или с одной, если здание с подвалом. Промазать их можно наверху (до монтажа) и внизу, в траншее, после монтажа. Но нет! Вим Ставим фундамент без изоляции.

Утепление и гидроизоляция фундамента и стен фундаментных

Весной и осенью грунт насыщается водой, а открытые капилляры в теле фундамента активно всасывают воду в себя. Бетон хорошо держит цикл замораживание-оттаивание, но ставит его в жесткие условия без необходимости ни к чему. Еще можно понять, когда не обмазывается монолитный фундамент, т.к. обкапывать его трудоемко. Но сборный фундамент нужно обмазать, а при высоких грунтовых водах и оклеить рубероидом, да еще и пазухи засыпать жирной глиной.

Пренебрежение горизонтальной гидроизоляцией

Фундамент работает в условиях постоянного увлажнения. Влага, накапливающееся в нем, перекачивается капиллярами вверх, происходит намокание стен. Как следствие – мороз рвет стены, а холод через влажные стены проникает в помещение. Стены внутри помещения покрываются грибком, чернеют, деревянные изделия гниют. А перехватить эту влагу очень просто, достаточно положить на фундамент 2 слоя рубероида. Влага в стены не пройдет. Фундамент может намокнуть не только от влаги, содержащейся в грунте, но и от атмосферных осадков. Защита от атмосферных осадков осуществляется грамотно выполненной отмосткой.

Строительство домов приходится вести в разных условиях, и порой проектировщики и застройщики сталкиваются с ситуацией, когда грунтовые воды расположены близко к поверхности земли. Если такой УГВ осложняется составом почвы, в которой преобладает глина, то фундаментным конструкциям приходится выдерживать значительное воздействие подземных напорных вод. Проектируя и возводя фундамент при высоком уровне грунтовых вод, необходимо использовать дополнительные мероприятия, защищающие конструкции дома и подземные помещения от воды, поступающей из грунта. В нашей статье мы расскажем, какой фундамент под дом лучше выбрать, если УГВ высокий, и как его правильно сделать.

Подготовительные работы

Чтобы появилась возможность поднять дом, следует подготовить его к предстоящим работам. Нужно произвести анализ состояния стен дома, чтобы в случае необходимости подвергнуть замене вышедшие из строя участки, в случае с деревянным домом замене могут подлежать гнилые брусья. При подъеме тяжелой конструкции следует укрепить ветхую постройку.

Следующий этап предполагает работы с почвой.

Схема заливки фундамента для дома из бруса.

Важно установить, насколько глубоко расположены грунтовые воды. Если они достаточно близко, необходимо будет проведение дренажных и гидроизоляционных работ. Кроме того, почва может быть недостаточно прочной, поэтому следует учесть, что сыпучая почва может повлечь проседание

Если грунту свойственно пучение, это может стать причиной перекоса постройки, что приведет к деформации опоры

Кроме того, почва может быть недостаточно прочной, поэтому следует учесть, что сыпучая почва может повлечь проседание. Если грунту свойственно пучение, это может стать причиной перекоса постройки, что приведет к деформации опоры.

Важно заблаговременно подготовить и материалы. Так, цемент должен обладать повышенными характеристиками прочности, а песок должен быть простым карьерным. Для заливки фундамента понадобится среднефракционный щебень, но предпочтительнее использовать гранитный гравий, это станет залогом надежности фундамента

Для заливки фундамента понадобится среднефракционный щебень, но предпочтительнее использовать гранитный гравий, это станет залогом надежности фундамента.

В качестве арматуры можно использовать прутья, сечение которых равно 10-12 мм, однако специалисты рекомендуют применять сечение в 14 мм. Предстоит обустраивать опалубку, материалом послужит доска в 25 мм, но отлично справится с задачей и строительная фанера.

Технология выполнения работ

Попробуем разобраться, как правильно подлить фундамент к старому фундаменту.

Подготовка

С этой целью на образовавшиеся трещины наклеивают бумажные полоски, и, если они быстро разорвутся, следует незамедлительно начинать восстановительные работы.

Если вы решили выполнить все своими руками, подготовьте механические или гидравлические домкраты, которыми приподнимете здание.

Земляные работы

По всему периметру фундаментной конструкции выкапывается траншея. Начинаются земляные работы от углов сооружения, потом продолжаются в точках пересечения наружных стен и межкомнатных перегородок, затем копают по оставшемуся периметру.

Траншею готовят отдельными участками, со всех сторон по очереди. Ширина ее не должна превышать одного метра, глубина – ниже старой фундаментной подошвы. В процессе работы следует выдерживать уклон внешней стенки на тридцать – сорок градусов, чтобы избежать осыпания почвы.

Закончив с земляными работами, фундамент осматривается на наличие дефектов и разрушений, стенки его очищаются и выравниваются.

Армирование

Переходим к очередному этапу восстановления фундамента под существующим домом.

Следует выполнить армирование, используя металлические прутья диаметром восемь – двенадцать миллиметров. На боковых стенах старого основания устраивается горизонтальная обвязка, состоящая из нескольких лент с шагом в шестьдесят – сто двадцать сантиметров.

В конструкции устраиваются отверстия через каждые метр – полтора. Если сверлить приходится в местах сильных разрушений, интервал между отверстиями сокращается до тридцати – сорока сантиметров. В подготовленные точки устанавливаются арматурные отрезки.

В траншею опускаем трубу с таким расчетом, чтобы одним концом она уходила под старую фундаментную основу, а второй оставался над поверхностью земли.

Теперь необходимо развести жидкую бетонную смесь («цементное молочко») и постепенно заливать ее в установленную трубу, напитывая почву под фундаментной подушкой. Процедура продолжается до того момента, пока вода начнет оставаться на поверхности в течение двух – трех часов, не впитываясь в почву. Выждав сутки и увидев, что смесь впиталась полностью, продолжаем заливку. В том случае, когда бетон сохранил свой вчерашний уровень, переходите к очередному рабочему этапу.

Строительство опалубки

Чтобы надежно присоединить новый фундамент к старому, выставляем опалубочную конструкцию. Внутреннюю поверхность деревянных щитов затягиваем полиэтиленовой пленкой, чтобы не допустить протекания бетонной массы в щели.

Делаем песчаную подушку

Дно траншеи засыпается песком, который обильно увлажняется и утрамбовывается. Толщина подушки должна быть от десяти до пятнадцати сантиметров.

Бетонирование

Бетонную смесь можно готовить вручную либо заказать ее доставку на площадку миксером. В процессе бетонирования рекомендуется использовать вибратор, чтобы предотвратить образование пустотных участков в бетонной смеси.

Когда бетон окончательно застынет, опалубочные щиты демонтируются, на новом основании устраивается гидроизоляционный слой, проводится обратная засыпка грунта.

Как выровнять почву под фундамент

Схема устройства подушки под фундаментную плиту.

После завершения очистки строительной площадки дальнейшая подготовка заключается в ее выравнивании. Для этого имеющиеся ямы засыпаются землей и хорошо утрамбовываются, а холмы срезаются. На данном этапе работ можно обойтись без нивелира, подойдет строительный уровень с подсоединенной к нему ровной планкой длиной до 3 м, хотя в таком случае погрешность высот на участке может быть значительной.

Для того чтобы выровнять площадку, можно применять планировочные грунты: керамзит, щебень, песок и др. Для выравнивания участка лучше всего использовать трактор с фрезой, плугом и граблями.

Лучше всего получится выровнять участок с применением нивелира, с помощью которого можно точно высчитать разность высоты между определенными точками поверхности. Процедуру нивелирования можно проводить самостоятельно или обратиться за помощью к профессионалам. В любом случае полученный результат будет лучше, чем без использования данного приспособления.

Выравнивание вертикали ленточного фундамента

От вертикальности стенок основания прочность здания не зависит. Этот показатель влияет лишь на внешний вид дома. Решить проблему неровных стенок поможет простое оштукатуривание. В тех местах, где глубина впадин больше пяти сантиметров, монтируется армирующая сетка. Для гарантии вертикальности готовой штукатурки можно использовать правило, рейки или строительный уровень. Если планируется отделка или украшение внешней части фундамента, тогда отдельно штукатурить поверхность необязательно. Плоскость ровняется при помощи отделочных материалов.

Другой случай — серьезное отклонение от вертикали, перекос. При возникновении подобной проблемы заново возводится опалубка вдоль готового фундамента. Если расстояние между ними больше 0,5 метра, тогда потребуется армирующий каркас. Это поможет создать прочное основание строящегося дома.

Очистка площадки

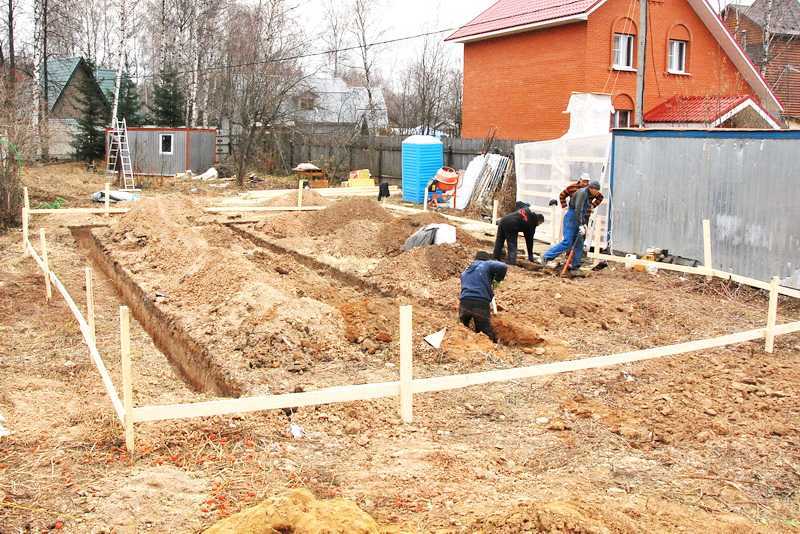

Обноска фундамента.

Первым делом необходимо провести на участке генеральную уборку, то есть тщательно очистить поверхность почвы от разного мусора. Далее осуществляется удаление имеющихся деревьев, кустарников и их корневой системы. Если на участке есть долгожители — старые деревья большого диаметра, — то лучше расположить фундамент в другом подходящем месте, так как вырубка деревьев такого масштаба занимает очень много времени и сил. Следующим действием будет снятие верхнего плодородного пласта земли. Толщина срезаемого слоя варьируется от 10 до 30 см, это значение зависит от почвы на участке, точнее ее вида (глинистого, торфяного или др.). Этот слой земли вам еще пригодится, так что не стоит от него избавляться. Во время строительства землей можно будет засыпать фундамент, вернее пространство внутри него, либо использовать ее для обновления примятой поверхности грунта вокруг дома. Чтобы дерн не мешал проведению строительных работ, его укладывают в углу участка либо сразу на том месте, где планируется устройство огорода (сада).

Схема разметки площадки.

А теперь подробнее о нескольких видах грунта:

например, глинистый грунт. Наличие такой почвы на участке под строительство подразумевает устройство отдельной песчано-гравийной подушки;
суглинистый грунт и супесчаный также требует обустройство дополнительного слоя (подушки). А если после того, как выполнен срез дерна, вы обнаружили песчаную почву со средним или крупным зерном (или мелким камнем), то дополнительного песчаного слоя не потребуется. Такой вид грунта подходит для устройства фундамента без дополнительной обработки;
самым сложным и затратным в финансовом отношении является грунт торфяного либо илистого характера. Такое основание для устройства фундамента не годится. Его нужно полностью обновить.

В таком случае лучше всего обратиться за помощью к специалистам. У них есть возможности, позволяющие провести геологическую экспертизу грунта, после чего принять решение, какой состав необходим для того, чтобы основание вашего дома было надежным и безопасным. Еще одним важным фактором является глубина промерзания почвы на участке. От ее значения будет зависеть глубина залегания устраиваемого фундамента. За основу берется среднее значение, характерное для данной местности.

Устройство песчаной подушки

Песчаная подушка устраивается во время земляных работ при копке котлована или выполняется поверх материкового грунта, если предусмотрено устройство незаглубленной плиты. В любом случае, перед подсыпкой песка, необходимо выровнять дно фундамента, проведя дополнительное углубление ниже проектной отметки.

Для разграничения грунта и слоя песка, полезно выложить дно котлована изолирующей тканью (прекрасно подходит геотекстиль).

Минимальная толщина песчаного слоя должна составлять от 25-30 см. Материал тщательно разравнивают, следя затем, чтобы поверхность оставалась идеально ровной.

Трамбование песчаной подушки

При устройстве подушки очень важно обеспечить одинаковую толщину и равномерную плотность на всей площади слоя подсыпки из песка, для чего применяется трамбование песчаного слоя. Самый лучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них сразу лучше отказаться

Для увеличения плотности слоя песка, необходимо регулярно смачивать материал водой

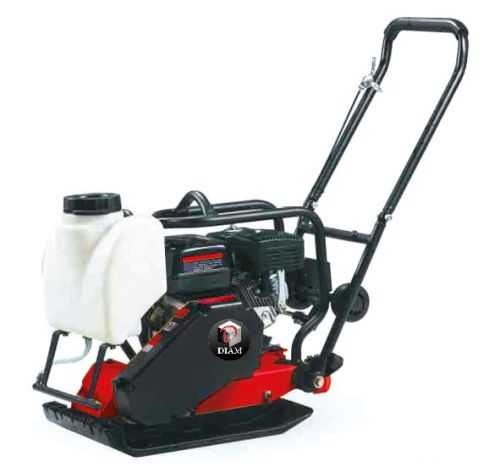

Самый лучший результат достигается при использовании виброплиты, ручные трамбовки не в состоянии обеспечить высокое качество, от них сразу лучше отказаться. Для увеличения плотности слоя песка, необходимо регулярно смачивать материал водой.

При трамбовании песка важно добиться максимальной плотности, это проверяется простым способом – требуется походить по поверхности. Если не останутся следы от обуви – достаточная плотность достигнута

Как рассчитать потребность в песке для устройства подушки под монолитную плиту

Вопрос о приобретение необходимого количества песка решается просто, стоит только провести нехитрые вычисления. Для этого следует перемножить три показателя: длину и ширину песчаной подушки на высоту песчаного слоя (до 30 см). Полученный результат как раз и есть объем необходимого песка. Учитывая, что песок уплотняется при трамбовании, лучше всего приобрести его с запасом.

Полагаю, что в ТСН говорится про 2 варианта: 1.щебеночное основание пролитое битумом или цементным раствором, 2.подготовка из тощего бетона. Не вижу смысла сыпать щебень под утеплитель. P.S. на сколько я помню, есть рекомендации по устройству основания из щебеня втрамбованного в грунт, если грунт глинистый. готов порыться и предоставить ссылку, напишите на почту если нужно

Думаю, что армированная п/э пленка дорогое удовольствие, не дешевле ли заменить ее на обычную техническую пленку 200мкм? если что-то беспокоит, то можно 2 слоя, и это все равно будет дешевле

Спасибо за разъяснения. Каюсь, скорее всего, я перепутал положения СНиПа по полам с положениями СНиПов по фундаментам, но все равно, вот пункты по глинистому основанию, может будет нужно: СП 45.13330.2012 ЗЕМЛЯНЫЕ СООРУЖЕНИЯ, ОСНОВАНИЯ И ФУНДАМЕНТЫ 11.36. Поверхность основания, сложенного глинистыми грунтами, должна быть выровнена подсыпкой из песка (кроме пылеватого) толщиной 5 — 10 см. Поверхность песчаного основания планируют без подсыпки. Краны и другие механизмы должны располагаться за пределами подготовленных участков основания.

СП 50-101-2004 ПРОЕКТИРОВАНИЕ И УСТРОЙСТВО ОСНОВАНИЙ И ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ 13.2.22. При возведении монолитных фундаментов, как правило, устраивают подготовку из уплотненного слоя щебня или тощего бетона, обеспечивающую надежную установку арматуры и не допускающую утечки раствора из бетонной смеси бетонируемого фундамента. Если основание сложено глинистыми грунтами с показателем текучести более 0,5 или водонасыщенными песками, уплотнение следует выполнять легкими катками или трамбовками.

СП 29.13330.2011 Полы 10.5. Нескальное грунтовое основание под бетонный подстилающий слой должно быть предварительно укреплено щебнем или гравием, утопленным на глубину не менее 40 мм.

Этапы выполнения работ

В каких случаях и зачем нужен щебень под фундамент, выяснили. Так как его основная функция сводится к тому, чтобы лучше утрамбовать песок, рассмотрим вариант устройства подушки из готовой песчано-гравийной смеси.

Как подготовить пятно застройки к установке фундамента

Главная цель подготовительных работ заключается в том, чтобы обеспечить максимально плотное примыкание подошвы фундамента к естественному основанию. Для этого грунт при необходимости осушается или увлажняется, удаляется плодородный слой, подготавливается котлован. В него и закладывается подушка из насыпного грунта, которая заменяет собой наиболее слабый и неоднородный по прочностным характеристикам верхний пласт почвы.

Подготовка к устройству подушки

В рамках подготовки к формированию грунтовой подушки производятся такие работы:

организация доставки материалов;
разработка временного подъездного пути для машин и бульдозера;
доставка и подготовка инструментов и инвентаря;
геодезическая разбивка с вынесением осей подготовки на местности;
разработка грунта для устройства котлована.

Устройство основания

Разбивка места положения подготовительного слоя осуществляется методом створных засечек от осей фундамента. Разметка осуществляется в двух плоскостях, относительно нулевой отметки, коей является уровень поверхности грунта. Все вынесенные точки закрепляются на П-образной или сплошной обноске, установленной с небольшим отступом от зоны выполнения работ.

Между противоположными обносками на саморезах фиксируют проволоку – это и будет ось (граница) насыпной подушки. Путём подвешивания к этой проволоке отвеса, ость переносится непосредственно на дно котлована, после чего контуры подушки визуализируются забивкой колышков.

Перед устройством подушки естественное основание зачищается вручную до проектной отметки: излишние выборки подсыпают с уплотнением или, если перебор получился глубокий, даже бетонируют, бугры срезают. Если грунт суглинистый или глинистый, в глубине он почти всегда находится в увлажнённом состоянии. Поэтому на дне котлована верхний, разжиженный слой предварительно укрепляется песчаной подсыпкой с трамбованием на глубину 20 см. Только после этого можно укладывать геотекстиль и приступать к формированию грунтовой подушки.

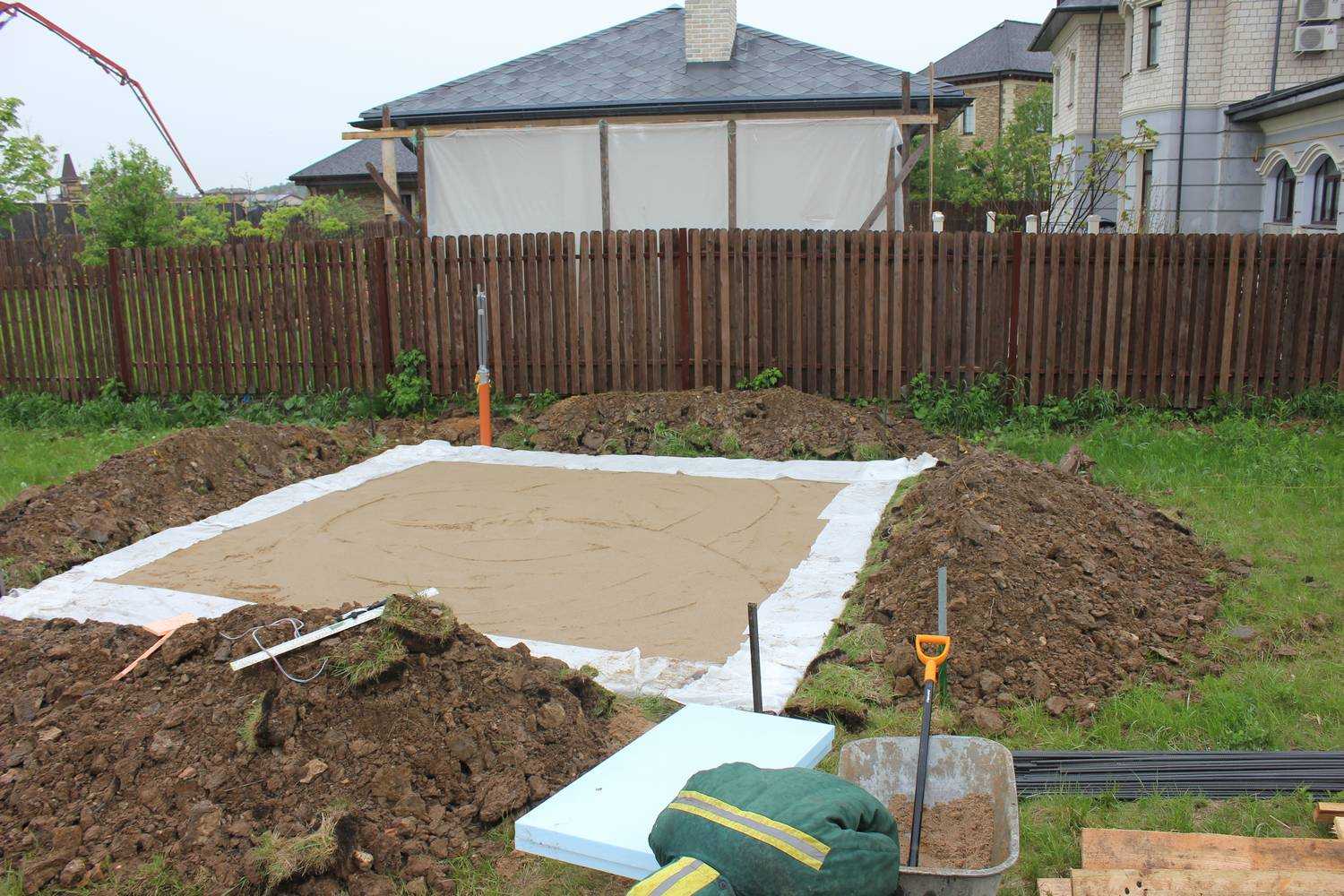

Устройство подушки поверх геотекстиля

Геотекстилем называют тканое или нетканое полотно, изготавливаемое из стеклянных, полимерных или смесовых нитей, выдерживающее нагрузки на разрыв до 1000 кН/м². Лучший для строительства вариант – это ткань из полипропиленовых нитей, произведённая иглопробивным способом. Её роль в подфундаментном пироге заключается в том, чтобы не дать подушке заиливаться глинистыми частицами, что увеличивает её пучинистость, а так же сохранять геометрию формы, изначально заданную насыпному слою.

Формирование подушки из щебня и песка

После того, как акт о приёмке котлована подписан, строители приступают непосредственно к устройству песчано-гравийной подготовки. Под фундаменты частных домов она в подавляющем большинстве имеет толщину 30 см. Когда песок смешивается со щебнем, или используется готовая ПГС, коэффициент уплотнения принимается 1,25. Соответственно, чтобы получить плотную 30-сантиметровую подушку, толщина отсыпаемого слоя должна составить 38 см.

Грунт подвозят с приобъектного склада и начинают выгружать с дальнего конца. Кучу разравнивают ориентирующимся на вертикальные отметки бульдозером, за два прохода, с перекрытием полос на 50-60 см. Затем насыпается ещё одна порция грунта, ровняется с контролем толщины по шаблону. Заниженные или завышенные отметки исправляются вручную, путём переброса грунта лопатами.

После того, как грунт уложен на высоту 38 см по всей площади фундамента, приступают к его утрамбовке. На небольших объектах это делают с помощью виброплиты. Для утрамбовки слоя толщиной 30-60 см нужен агрегат весом 100-250 кг, который на смешанном песчано-щебневом основании должен делать от 3 до 5 проходов по одному месту.
