Столбчатый фундамент своими руками: пошаговый процесс работ

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка

Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка

Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов)

Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Обустройство ям

Для проведения дальнейших работ вам понадобятся следующие материалы:

• песок;
• арматура;
• доски для опалубки;
• гидроизоляционный материал.

Сначала нужно засыпать в ямы песок и тщательно разровнять его. Песчаная подушка гарантирует равномерное распределение нагрузки на грунт. Толщина подушки – не меньше 10-15 сантиметров.

Армирование выполняется просто – в каждую яму помешается каркас из минимум 4 прутов арматуры толщиной в 12-16 миллиметров, на пропорциональном расстоянии, в основном в районе углов. Их количество и толщина зависит от будущей нагрузки на основу. Важный момент при армировании, это соблюдение защитного слоя, в грунте он будет равен 4 см – при отсутствии дополнительных защитных действий. Длина арматуры зависит от глубины ямы – верхний край должен возвышаться над землей на 10-15 сантиметров. Арматура значительно повышает характеристики бетона. Благодаря ей столбы могут выдерживать значительные нагрузки не только на сжатие, но и на изгиб. Особенно актуально это для участков с пучинистым грунтом. Вы можете быть уверены, что при эксплуатации столб не покроется трещинами и не потеряет изначальных качеств.

Следующий этап – установка опалубки. Для этого используются доски, фанера или ДСП. Опалубка может быть как съемной, так и несъемной. Если вам нужно сэкономить время, то лучше всего использовать несъемную. Но учитывайте, что она остается в земле и не может использоваться впоследствии. Поэтому, если для вас приоритетной является экономия средств, а не времени, следует пользоваться съемной опалубкой. В этом случае размеры ям следует дополнительно увеличить, чтобы можно было легко вытащить опалубку после схватывания бетона. Также съемную опалубку рекомендуется использовать при поочередной заливки ям.

Наконец, нужно обеспечить качественную гидроизоляцию. Для этого можно использовать гидроизол или обычный строительный полиэтилен. Он укладывается в опалубку и должен полностью покрывать стенки и дно. С одной стороны такая технология позволяет избежать потери бетонного молочка, что приводит к снижению качества готовых столбов. С другой – гидроизоляция будет защищать затвердевший бетон от грунтовых вод в процессе эксплуатации.

Когда работа завершена, можно приступать к финальному этапу строительства столбчатого фундамента своими руками.

Сбор нагрузок и расчет по формуле

Полный расчет любого фундамента проводится только специалистами. В частном строительстве достаточно обеспечить оценочные расчеты, позволяющие определить необходимые размеры и количество столбов, а также потребность в материалах.

Разработка проекта фундамента должна опираться на результаты геологических изысканий по определению структуры грунта и его состояния. Перед строительством обязательно бурятся разведочные скважины глубиной на 60-70 см, превышающей предполагаемое заглубление столбов. Определяется строение грунта, уровень подземных вод и наличие плывунов.

Следующий шаг – определение реальных и максимальных нагрузок на фундамент во время эксплуатации сооружения. Учитывается суммарный вес всех элементов – стены, напольное и потолочное перекрытие, крыша и т.д., а также полная эксплуатационная загрузка – мебель, оборудование, люди.

Кроме того, необходимо учитывать и снеговую нагрузку. При скате крыши более 60 градусов она стремится к нулю, но при меньших наклонах может достигать значительных величин. Например, для европейской части РФ нагрузка достигает 100 кг/м². Наконец, нельзя забывать о весе ростверка и самих столбов.

После получения нужных данных можно рассчитать требуемую суммарную площадь опоры (S) по формуле — S = К×P/R, где:

• К — коэффициент запаса прочности, принимаемый равным 1,3-1,4;
• Р — суммарная нагрузка от веса сооружения, кг;
• R — сопротивление грунта, кг/кв.см.

Значение R зависит от типа грунта:

• для песчаника оно составляет 4-6 кг/кв.см (для пылевого песка – 2 кг/см²);
• для суглинка и супеси – в среднем 3,5 кг/кв.см;
• для глинистой почвы – 6 кг/см².

Насыпной грунт с уплотнением имеет R порядка 1,5 кг/кв.см. Эти показатели соответствуют глубине залегания слоев 1,2-1,5 м. У поверхностного грунта сопротивление снижается в среднем в 1,4-1,5 раз.

В качестве примера можно привести такой вариант расчета:

1. Исходные данные: каркасный дом габаритами 5х6 м, высотой стен 2,7 м; грунт – суглинок с сопротивлением 3,5 кг/кв.см, глубина промерзания – 1,3 м.
2. Расчет веса. Щитовые стены имеют общую площадь 72 м², т.е. вес 3600 кг. Перекрытия (напольное и потолочное) – площадь 60 кв.м, вес 6000 кг. Крыша планируется из шифера и имеет площадь порядка 46 м², что соответствует массе в 2300 кг. Снеговую нагрузку не учитываем, т.к. уклон скатов превышает 60 градусов. Эксплуатационную нагрузку принимаем равной 12600 кг. Для расчета веса фундамента принимает примерное количество столбов, установленных с шагом 2 м – 11 штук. Заглубление и возвышение над землей дает общую высоту столба 2 м. Вес одного столба составит 600 кг, а всего фундамента 6600 кг. Окончательно, общая нагрузка составит 31100 кг.
3. Определение суммарной площади опоры по формуле. В результате S составит 11550 см².
4. Уточнение площади одного столба. Если исходить из запланированного количества опор, то она составит 11550:11, т.е. 1050 см².

Расчеты дают минимально допустимые значения. Естественно, что для увеличения прочности можно увеличить количество столбов и их площадь. При желании сделать к дому пристройку, опоры для нее рассчитываются отдельно.

Более подробно: Онлайн расчет размеров, потребности арматуры и бетона

Расчет столбчатого фундамента, схемы и чертежи

Первоначально необходимо провести полноценный расчет и составить проектную документацию. Лучшим решением будет не делать этого самому, а доверить данный вопрос специалистам.

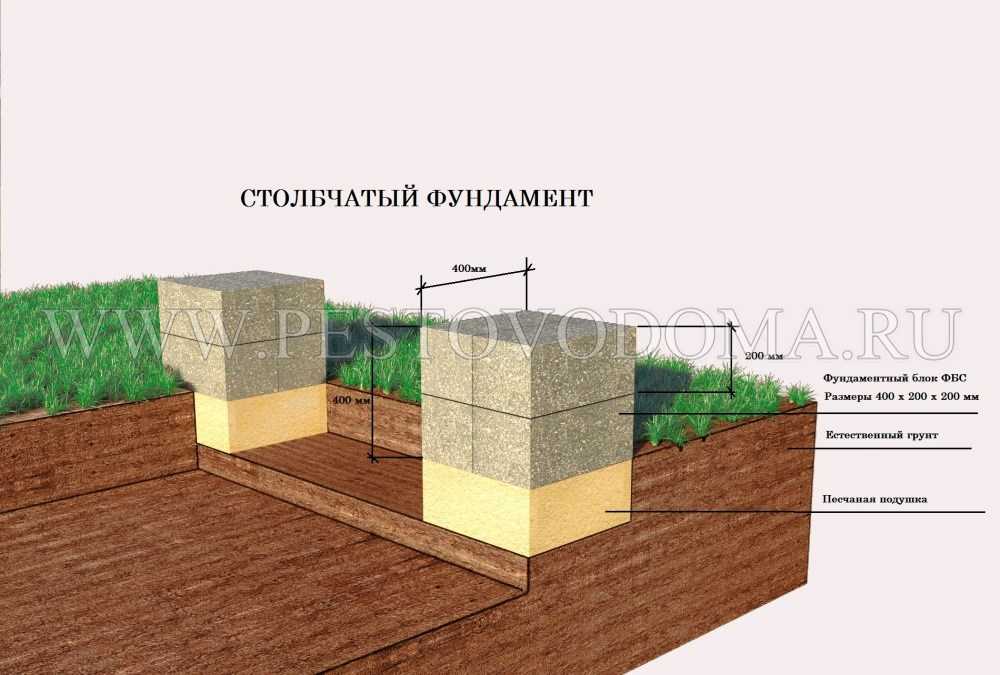

Примерная схема столбчатого фундамента выглядит следующим образом:

Изначально проводится полноценный расчет фундамента, который в конечном итоге позволит высчитать количество необходимых столбов, их размеры, глубину, а также места установки.

Для получения максимально точных данных понадобиться полноценно исследовать грунт, узнав его тип, уровень промерзания и прочие его характеристики. В случае проведения подобного расчета самостоятельно, рекомендуется использовать онлайн калькуляторы.

Все данные, полученные во время проведения исследования и расчетов, заносятся в проектную документацию.

Итак, пришло время рассмотреть непосредственно технологии возведения столбчатого фундамента

Приготовление бетонного раствора и техника заливки

Схема организации ростверка для столбчатого фундамента.

Для организации монолитного столбчатого фундамента рекомендуется брать бетонную смесь марки 200 и выше. Понадобится портландцемент, речной песок, крупнозернистый материал (щебень) и вода. Пропорция первых трех веществ может быть разной и зависит от требуемого качества бетона. Для того чтобы приготовить бетонную смесь марки 200 при использовании портландцемента 400, пропорция берется 1:2,8:4,8. Если же брать цемент высшего качества (500), то этот показатель составит 1:3,5:5,6 (в массовом эквиваленте). Первым делом добавляют сыпучие вещества (цемент и песок), далее подливают воду и насыпают щебень. В конце снова добавляется вода. В норме смесь получается однородной и напоминает сметану.

Водоцементное соотношение в норме составляет 0,3-0,5. Замешивать бетон можно ручным способом или с использованием бетономешалки. Когда бетон готов, приступают к изготовлению столбов. Раствор нужно заливать слоями высотой по 20 см. Чтобы удалить воздух, используют специальные вибраторы. После того как бетон застынет, потребуется разбить опалубку и организовать гидроизоляцию. Для этого используют листы рубероида, которыми укрывают столбы. При наличии мокрого грунта рекомендуется двухслойная гидроизоляция. Чтобы сделать столбчатый фундамент, нужно организовать ростверк. Он представляет собой конструкцию, которая передает нагрузку от здания на грунт. Он делается только для кирпичных конструкций. После заливки бетонного раствора необходимо сделать перерыв, после чего засыпать ямы вокруг столбов грунтом.

Отличия в установке столбчатого фундамента для бани и дома

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Столбчатый фундамент с обсадной трубой своими руками. Технология строительства.

1. По Вашему проекту разметьте место под фундамент, это удобно делать с помощью колышков и строительного шнура. Обязательно измерьте диагонали — они должны быть равны.
2. Снимите плодородный слой почвы в месте установки столбиков на 10-30 сантиметров. Задача — удалить рыхлый слой с корнями растений и очистить ямки до однородной, твёрдой земли.
   Если планируется установка обсадной трубы — ямки требуется копать на глубину 30 сантиметров или более, чтобы труба надёжно закрепилась в грунте.

3. На дно ямки насыпьте 10 сантиметров щебня, пролейте его водой и утрамбуйте.

4. Если Вы делаете фундамент с обсадной трубой — гидроизолируйте трубы, например, битумной мастикой, или обмотайте их рубероидом.
   Установите трубы в ямки вертикально (по уровню), убедитесь, что верхние края труб находятся на одном уровне (именно на одном уровне, а не на одной высоте от земли).
   Это можно проверить лазерным уровнем (нивелиром) или гидроуровнем.
   При необходимости подкопайте столбы снизу, чтобы обеспечить горизонтальный уровень. Вокруг трубы засыпьте щебень.
5. Проведите армирование трубы. Обязательно прочитайте нашу статью про армирование — это не такое простое дело как может показаться на первый взгляд, есть нюансы.
6. Залейте бетон. Помните, что для бетонирования необходимо, чтобы температура воздуха была выше +5 и оставалась такой в течение месяца. Планируйте время бетонных работ с учётом этого факта.
7. После заливки бетона закройте его сверху плёнкой, чтобы не испарялась влага. В течение месяца раз в 2 дня поднимайте плёнку и поливайте столбики водой. За это время бетон наберёт максимальную прочность. Опалубку можно снимать уже через неделю.
8. После снятия опалубки можно установить стальной ростверк, приварив его к обсадной трубе или закрепив в бетон анкерными болтами.

Характеристики столбчатого базиса

Он состоит из нескольких столбов. Каждый из них располагается в местах, куда приходится наибольшая нагрузка, т.е. по углам, в зонах пересечения стен, под венцами труб, несущими балками и др. Этот вид фундамента больше всего подходит для строительства здания небольшого веса без подвала. Например, его используют при возведении деревянного дома, в конструкции которого предусматриваются столбы. Для деревянного дома такой фундамент обычно изготавливают из камня или древесины.

Столбчатый базис ценится, прежде всего, за свою экономичность. Различают несколько его разновидностей в зависимости от методики возведения.

• Монолитный столбчатый фундамент – наиболее популярный вариант. Он представляет собой высокопрочную подошву, выполненную из арматурных прутьев и бетона.
• Сборный столбчатый базис. Его можно достаточно быстро возвести. Он состоит из камня, кирпичей и железобетонных плит. К его «слабым сторонам» можно отнести то, что его швы ненадежны.

В зависимости от способа и глубины вкапывания столбов в землю различают заглубленный и мелкозаглубленный столбчатый базис. Тот или иной вариант выбирается как правило в зависимости от типа грунта, а также от уровня залегания грунтовых вод. Так, заглубленный вид базиса в основном используются при влажном глинистом почвогрунте и закапываются таким образом, чтобы нижний конец столбов оказался на полметра ниже уровня промерзания земли. Что касается мелкозаглубленного варианта фундамента, то его в основном используют на песчаных или каменистых почвах, а столбы закапывают в землю всего на 0,5-0,7 метра. Сколько бы отличий они ни имели, любой столбчатый фундамент под кирпичный дом возводится по похожей схеме. Далее рассмотрим подробнее характеристики и методику возведения каждого из вариантов.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

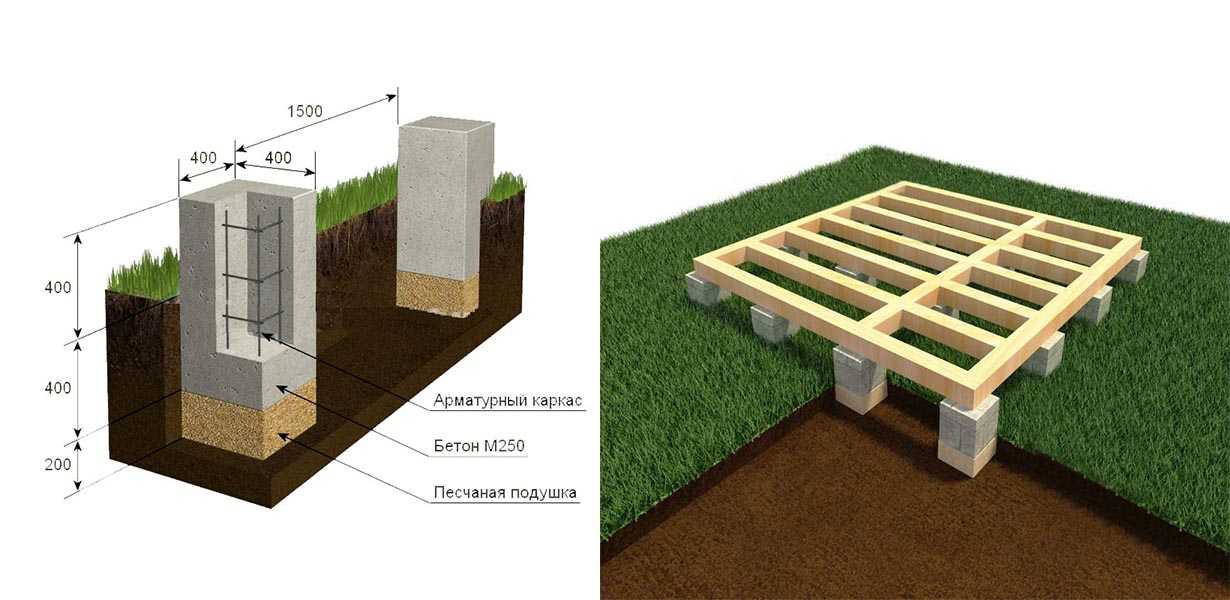

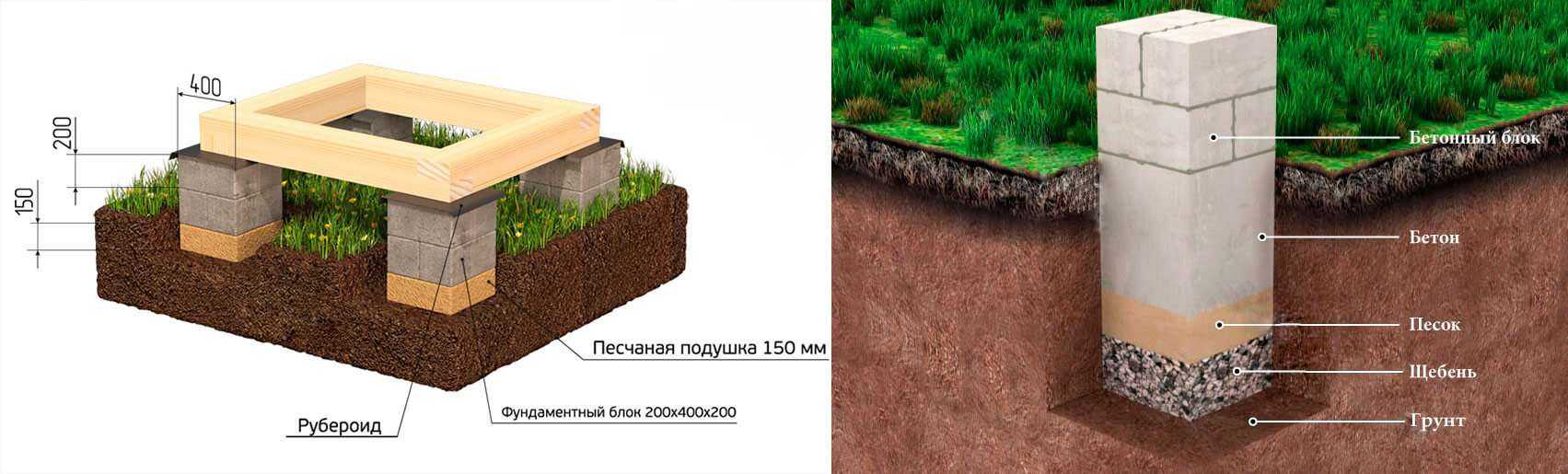

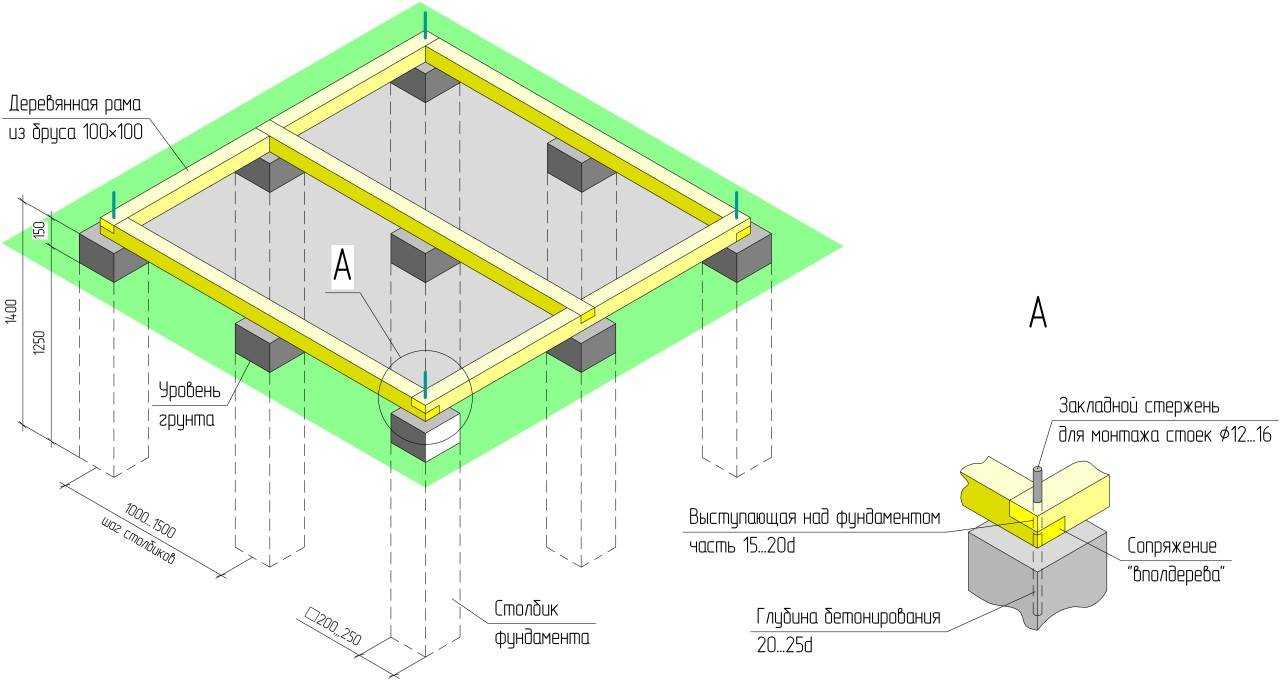

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Из чего можно построить столбчатый фундамент?

Схема сборного и монолитного фундаментов.

Как правильно сделать столбчатый фундамент? Чтобы возвести фундамент своими руками, вначале необходимо определиться с его типом.

Столбы из дерева применяются ограниченно, потому что они подходят только для возведения легких конструкций. Для этих целей нужно брать столбы диаметром около 15 см. Кроме того, перед установкой основания дерево требуется обработать антисептическими и огнезащитными препаратами для защиты от гниения и огня.

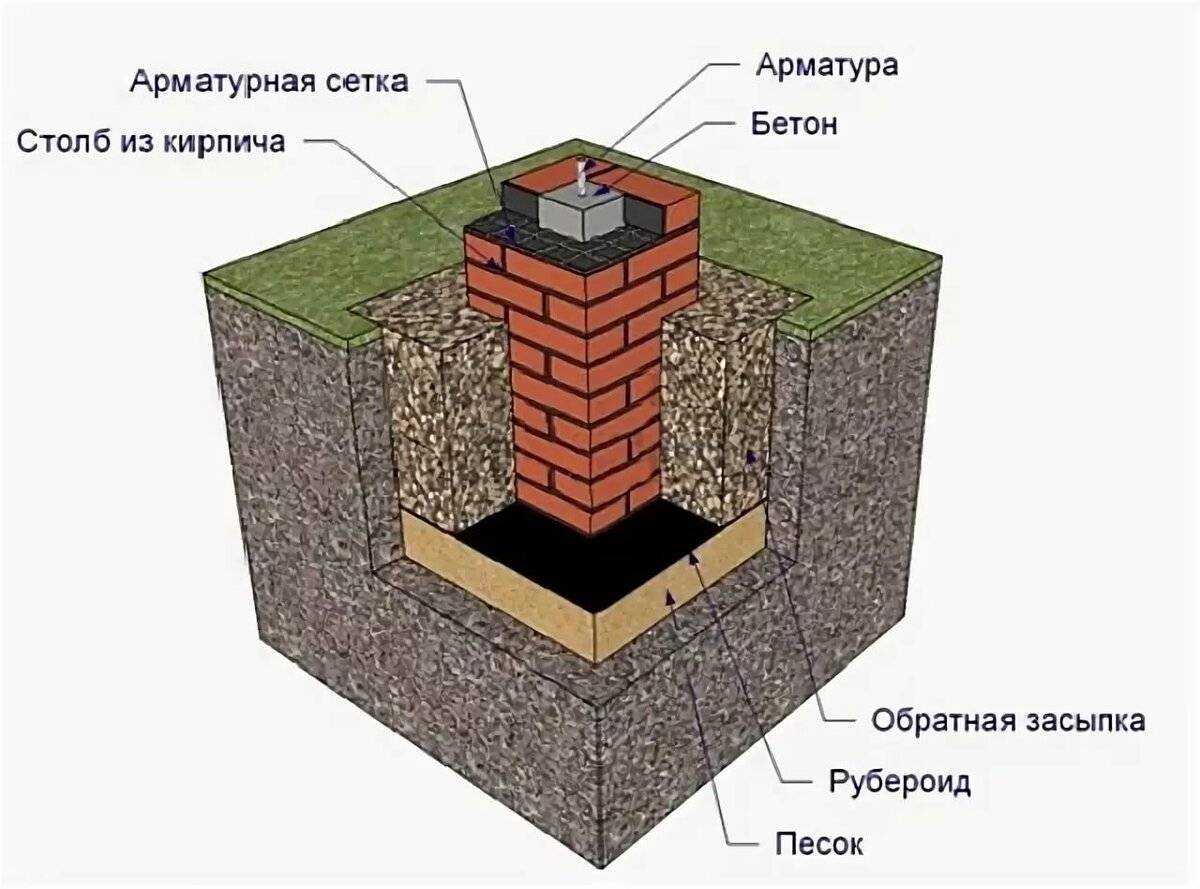

Кирпич – отличный материал для столбчатого фундамента. Организовать такой фундамент своими руками несложно. Ширина столбов при этом должна составлять не менее 40 см. Этот материал отлично зарекомендовал себя при возведении основы на небольшую глубину или незаглубленного типа фундамента. Широкое применение при организации столбчатого фундамента нашли металлические трубы. Они служат своего рода опалубкой, потому что в их просвет заливается бетонная смесь. Чаще всего применяются бетонные конструкции, при этом высота столбов равна 40 см. Целесообразно делать фундамент монолитным, то есть путем заливки бетона в формы.

Столбчато-ленточный фундамент

С появлением современных материалов появилась возможность возводить облегченные коттеджи в один или два этажа. Это обстоятельство обусловило рост популярности более легких конструкций столбчатого фундамента. Они выполняются в виде заглубленных ниже уровня промерзания столбов, которые соединяются между собой ленточным фундаментом. В одиночку соорудить такое основание затруднительно, поэтому желательно пригласить помощников.

Земляные работы

Мероприятия по возведению фундамента начинаются с выполнения земляных работ. Они заключаются в подготовке строительной площадки и разметки в соответствии с проектом. Для этого используется бечевка, натянутая в две параллельные линии, расстояние между которыми равно ширине ленточного основания. При пересечении линий следует соблюдать прямой угол. Отмечаются места, где происходит пересечение и примыкание стен, а также углы сооружения.

На участке строительства ленточного основания осуществляется выемка грунта на глубину 300-400 мм.

Ширина этой траншеи выполняется на 70-100 мм больше глубины для возможности монтажа опалубки.
В точках расположения столбов производится бурение скважин. Для этого используют ручной бур. Диаметр этого приспособления может быть от 150 до 400 мм. При глубине строительства менее 1 м, укрепления стенок скважин не требуется. Если заглубление значительно, то требуется организовать укрепление стенок с помощью подпорок из досок.

На дне скважин создается песчаная подушка толщиной 100 мм.

В заключение осуществляется контроль взаимного положения скважин и будущей конструкции в целом.

Обустройство столбов

Опоры столбчатого фундамента создаются из бетона. Для организации гидроизоляции прибегают к небольшой технической хитрости. Она заключается в формировании трубы из рубероида, который сворачивается в два слоя. Конструкция соединяется строительным скотчем и устанавливается в скважине.

Армирующий каркас создается путем увязки стальной арматуры диаметром 10-14 мм при помощи проволоки размером 6 мм. Длина его должна превышать глубину скважины на 150-250 мм.

Заливка раствора бетона происходит послойно. Первый слой толщиной 200-250 мм необходим для формирования подошвы. При его заливке приподнимают свернутый рубероид, чтобы раствор мог равномерно растечься. Далее полностью заполняют скважину бетоном для создания столба. Воздух в массе раствора и ликвидация пустот происходит с применением электрического глубинного вибратора.

Во время застывания раствора переходят к созданию ленточного фундамента.

Обустройство облегченного ленточного фундамента

С использованием сварки собираются детали армирующего каркаса из прутов арматуры и увязываются проволокой. После установки в траншею каркас соединяется с прутами арматуры, которые остались торчать на поверхности конструкции столбов.

Для создания опалубки используются доска, ДСП, фанера или металлические листы. После ее монтажа внутри котлована настилается слой гидроизоляции из мембраны или полиэтилена.

Далее происходит заливка фундамента с обязательным уплотнением раствора. Для застывания бетона и набора прочности требуется от трех до четырех недель. После этого производится демонтаж опалубки.

Глубина заложения

В процессе расчета, насколько глубоко нужно установить столбы, следует учитывать следующие показатели:

• Уровень промерзания почвы. Фундамент должен пролегать ниже этой глубины, чтобы снизить силы деформации;
• Состав грунта и его тип. Насколько подвижен грунт или он неподвижный, содержит песок или выполнен на глине. Самым идеальным считается песчаный грунт. В нем не накапливается влага;
• Если почва в основном состоит из торфа или ила, то здесь желательно разбавить песком, чтобы можно было начинать строительство;
• Наличие грунтовых вод близко к поверхности или в большом объеме, требует устройства дренажной системы, либо колонны нужно гидроизолировать;
• Также, обязательно рассчитать вес будущей постройки, чтобы понимать, сколько нужно столбов. Нагрузка, создаваемая проживающими людьми, мебелью и крупными бытовыми приборами, также должна быть учтена.

Столбчатый фундамент из деревянного бруса

При изготовлении фундамента из древесины рекомендуется выбрать дуб или массивы хвойных пород. Они наиболее стойкие, особенно после обработки антисептиками, которые позволят сваям простоять десятилетиями. Для свай подойдет нижняя часть бревна диаметром не менее 200 мм. Каждая такая опора уйдет в землю как минимум на 0,5 м, но не более 1,6 м.

Недорогой деревянный столбчатый базис обладает несколькими достоинствами, которые в некоторых случаях становятся решающими. Одним из «сильных сторон» является несложная технология и себестоимость. Для дома при использовании такого фундамента создается дополнительная защита. Помимо этого, благодаря его конструкции такому базису неподвластны процессы деформации. Что касается недостатков, то тут, в первую очередь, нужно отметить недолговечность такого фундамента. Тем не менее, многие просто игнорируют это в пользу недорогой цены деревянного фундамента и быстроты его монтажа. После возведения основания можно начинать строительство самого дома.
