Подливка фундамента под старый дом: плюсы и минусы

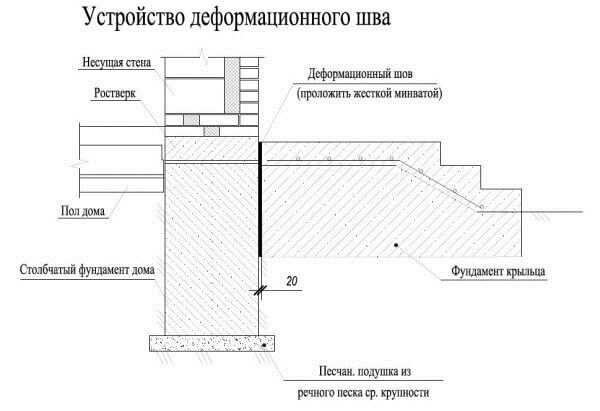

Фундамента с деформационным швом

Пристройка к дому фундамента с деформационным швом чаще всего используется в области промышленного, а также многоэтажного строительства. То есть там, где грунты под конструкцией могут существенно отличаться своими деформационными свойствами. Например, достаточно часто к существующему дому одной этажности производят соединение пристройки другой этажности именно путем закладки фундамента с деформационным швом.

В любом случае деформационный шов в обязательном порядке должен быть предусмотрен еще на стадии проектирования строительства.

По своей сути любой деформационный шов, посредством которого производится соединение к дому фундамента для другого строения, представляет собой утеплитель в зазоре между цокольными перекрытиями и стенами. Нередко в качестве данного утеплителя используется обыкновенная пакля. Место, в котором производится соединение с домом, огораживается специальной декоративной накладкой, которая крепится к домовой стене.

В условиях строительства дома на пучинистом грунте уровень пола пристройки специалисты рекомендует делать ниже уровня пола основной конструкции. Величина перепада должна соответствовать показателю предполагаемых деформаций.

Чтоб пристроить фундамент к существующему дому с использованием деформационного шва, следует учесть следующие значимые моменты:

1. Оставить небольшой зазор между основным домом и фундаментом пристройки (не более 5 см). Чтоб соблюсти обозначенное требование перед началом закладки основания следует приложить к фундаменту дом доски, предварительно обработанные гидроизоляционным материалом. В дальнейшем именно они будут выполнять возложенную на них функцию деформационного шва.
2. В условиях одноэтажного строительства толщина деформационного шва может составлять не более 2 см.
3. По желанию деформационный шов можно заполнить любым теплоизоляционным материалом. Чаще всего с этой целью используются пеноплекс, а также пенопласт. Снаружи все закрывается декоративной накладкой.

Если речь идет о небольшой пристройке, ее можно возвести на ленточном мелкозаглубленном фундаменте или основании на сваях.

Технология строительства фундамента для пристройки

Характеристики ленточного фундамента

Возводится ленточный фундамент для пристройки к дому своими руками в том случае, если дополнительное сооружение строится из кирпича. Кроме того, железобетонные монолитные конструкции будут актуальны тогда, когда дополнительная пристройка имеет цокольный этаж или подвальное помещение. Как уже говорилось выше, для строительства такого типа базиса не подойдут пучинистые грунты, способные давать большую усадку здания. Лучше всего такое основание «чувствует себя» на сухих и устойчивых почвах.

Сфера применения ленточного фундамента довольно обширна. Он будет актуален в таких случаях:

• При строительстве домов из кирпича, шлакоблока, бетона.
• Для строительства банных помещений.
• При сооружении капитальных гаражей.
• Для строительства хозяйственных построек, летних кухонь, садовых помещений.

Преимущества ленточного фундамента:

1. Прочность. Подходит для крупных массивных сооружений.
2. Такие типы фундамента можно возводить самостоятельно без привлечения специалистов из строительных компаний.
3. Долгий срок службы.
4. Можно построить фундамент «под различный бюджет».
5. Для возведения не требуется применение крупной строительной техники.

Недостатки ленточного фундамента:

1. Для возведения потребуется большое количество строительных материалов.
2. Работы по возведению довольно трудоемкие.
3. Нельзя строить на пучинистых грунтах.

Технология строительства ленточного фундамента

Порядок работ следующий:

Прежде всего, следует составить чертежи фундамента под пристройку. Здесь отмечаются все размеры и технологические особенности будущей конструкции. На основании сделанных чертежей делается разметка. Правильность сделанной разметки проверяйте при помощи строительного уровня. Далее приступают к выполнению земельных работ – выкапывают траншею. При этом следует учитывать уровень промерзания почвы. Фундамент необходимо расположить ниже, чем эта глубина. Затем следует обустроить на дне траншеи подушку из щебня и мелкозернистого песка. Толщина данного слоя должна составлять около 150 мм. Далее следует подумать о том, каким способом будет скрепляться фундамент основного здания и пристройки к нему. Как уже говорилось выше, имеется два метода сопряжения старого и нового базиса – жесткое соединение и обустройство деформационного шва. Если выбрано жесткое соединение, то базис дополнительного сооружения следует усилить при помощи железных прутьев. Арматурный каркас скрепляют перемычками. Обычно вместе связывают 4-5 железных прутьев арматуры. Следующим этапом идет обустройство опалубки. Она необходимо только той половине базиса, которая располагается выше уровня почвогрунта. Далее необходимо выполнить заливку фундамента. Для этого проводятся вычисления, сколько бетонной смеси потребуется для проведения данных работ

При расчетах берутся во внимание следующие показатели: длина, ширина и высота базиса. Бетонную смесь готовят из песка мелкой фракции, щебня, воды и цемента

Для того чтобы раствор имел необходимую консистенцию, для его размешивания используют бетономешалку

Если нет возможности приготовить смесь собственноручно, то можно приобрести готовые пакеты сухого бетона в строительном магазине. Заливка бетона осуществляется поэтапно, слоями по 200 мм. После заливки каждого пласта раствора, его следует хорошенько утрамбовать. Для этого используются трамбовки из дерева. После того как залит бетон до закрепленной разметки, слой раствора выравнивается с помощью мастерка. Затем в определенных местах следует проткнуть залитый базис арматурой для того, чтобы из конструкции вышли остатки воздуха, и она приобрела более прочную форму.

Застывает ленточный базис примерно около 25-30 дней. В это время следует защищать конструкцию от воздействия погодных условий: в жаркую погоду бетонное основание необходимо опрыскивать водой, а в холодное и ночное время – укрывать непромокаемым материалом.

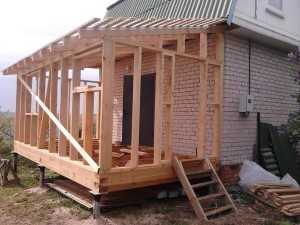

Фундамент для каркасной пристройки

Фундамент для каркасной пристройки возводится в следующем порядке:

1. В основных опорных частях конструкции следует установить бетонные столбы. Данные опорные элементы размещают с шагом в 1 м. Углубляются они ниже, нежели уровень промерзания почвы.
2. Далее устанавливается каркас из арматуры и выполняется обвязка.
3. Затем укладывают гидроизоляционный слой.
4. Усилить конструкцию можно путем заливки бетоном. Далее на опорные элементы крепятся деревянные бруски.

Типы почвы, влияние грунтовых вод

Характеристика грунта – это один из самых главных факторов, влияющий на прочность фундамента. Типов почв совсем не много:

• Скальный грунт, состоящий из горных пород, – самое надежное основание для любого сооружения. Его преимуществами являются следующие факторы: отсутствие проседания под нагрузкой, возможность постройки дома прямо сверху, без углубления. Но есть один, довольно серьезный недостаток – промерзание на большую глубину, чем остальные почвы, что требует усиленной теплоизоляции коммуникаций и самого здания.
• Песчаная почва – название говорит само за себя. Песок является отличным материалом для фундамента, он хорошо уплотняется, не вспучивается в холодное время года. Но его главный недостаток – сыпучесть, стенки траншеи или котлована в таком грунте придется дополнительно укреплять.
• Глинистая почва, смесь песка и глины, подразделяющаяся, в свою очередь, на супесь, суглинок и глину, в зависимости от пропорции смеси. Траншеи и котлованы в таком грунте не требуют дополнительного укрепления, что значительно упрощает работы и снижает стоимость. Этот тип почвы подвержен вспучиванию зимой, это основной его недостаток.
• Напоследок стоит упомянуть о торфяном грунте. Никаких положительных для строительства характеристик он не имеет, служить основанием для зданий не может. Случается, что такой торфяной участок обнаруживается под частью будущего фундамента. В таком случае его удаляют и заменяют песком или устанавливаются винтовые сваи, проходящие сквозь торф.

Грунтовые воды являются очень серьезной помехой при возведении фундамента. Самым лучшим способом борьбы является дренаж и осушение участка

Какие методы соединения фундаментов лучше использовать?

Соединение методом «лента-лента»

Чтобы соединить между собой ленточные фундаменты своими руками, используют метод «лента-лента». Соединение выполняют в следующем порядке:

Схема соединения фундаментов методом “лента-лента”.

1. Откапывают фундамент до глубины основания строения. При этом длина траншеи должна быть 1,5-2 м. Откапывают не всю сторону полностью, а лишь ее часть, обустроив подушку из песка.
2. В основании строения пробуриваются отверстия, имеющие диаметр, одинаковый с диаметром арматуры. Отверстия для средней части ленты должны быть пробурены на глубину, составляющую ¾ от ширины фундамента ленточного типа. При этом придерживаются шахматного порядка, а для угловых частей предусматривают расстояние 0,5 м.
3. В отверстия для средней части ленты вбивают арматуру, имеющую продольную прорезь, необходимую для расклинивающегося вкладыша. Он может состоять из древесины. Арматурные прутья с периодическим профилем диаметром 14 мм вбивают в отверстия.
4. Формируют каркас будущего основания с использованием выпусков вбитой арматуры. С целью стыковки последующих частей основания предусматривают выпуски длиной 30-40 см. Впоследствии их сваривают.
5. Принятие решения о жестком соединении в случае незамкнутого контура связано с выполнением работ аналогично предыдущему описанию. Но использование арматуры на единицу площади основания для соединения, то есть в местах контакта больше.

Соединение методом «плита-плита»

При наличии большой толщины (более 400 мм) фундамента из плит сооружения жилого дома и нового основания можно использовать их соединение методом «плита-плита». Данный метод используется при наличии цокольного этажа в основании строения. В процессе использования данного метода наращивание фундамента осуществляют, оставляя выступы, равные около 30 см, позволяющие оголять арматуру плит и производить ее сварку с каркасом нового фундамента из плит.

Большие разницы в весе старого и нового сооружения предполагают нарастить основания не путем жесткого связывания, а строительства отдельного. Например, в случае сооружения легкой беседки или веранды в качестве пристройки. Здесь необходимо отдельное основание под пристройку.

Как определить характеристики основания дома при отсутствии строительной документации?

Пример схемы внутренней стенки пристройки.

Если документация, подтверждающая характеристики постройки, не сохранилась или, что часто случается, абсолютно не велась, то для определения вида фундамента придется затратить дополнительные усилия. В таком случае необходимо:

• выкопать шурф глубиной заложения фундамента в месте примыкания пристройки;
• определить его тип, ширину, возможное наличие песчаной подушки;
• определить параметры опорной части основания дома;
• отобрать образцы почвы для лабораторного анализа и определения ее физико-механических характеристик, расчетного сопротивления подошвы фундамента и степени пучинистости основания.

Для определения ширины ленточного основания под его подошву забивают стальной стержень с загнутым на конце крюком в горизонтальном положении. Потом стержень поворачивают таким образом, чтобы крюк оказался в вертикальном положении, затягивают обратно до упора и делают отметку на штыре. После этого крюк вновь разворачивают горизонтально и вытаскивают из-под основания. Ширина ленты будет равна длине отмеченной части стержня. На основании вышеуказанных данных принимают решение о типе конструкции фундамента пристройки и способу их соединения с фундаментом дома.

Устройство ендовы

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас — двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие — одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Глаза боятся, руки делают. Крыша — это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем на наш тангенс и получаем высоту конька дополнительной крыши.

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила. Ужас, стропило на стропиле. Тут ничего сложного — отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

Вот еще несколько ракурсов, может быть так будет немного нагляднее.

Типичные ошибки

Если застройщик не знает, как подлить фундамент под старый дом, то самая грубая ошибка, которую он может совершить – это, вообще, не прокладывать ленту вдоль общей стены, пытаясь таким образом сэкономить на материалах.

Звучит ужасно, но именно так большинство несведущих в стройке людей и поступают. Пристраивают пристройку в виде буквы «П», а потом силы морозного пучения и движение неравномерного проседающего грунта делают своё дело.

Здание трещит по шву, не спасает никакая подливка, никакая, даже заложенная в каждый шов арматура, площадь соприкосновения конструкций оказывается слишком ничтожной, а потому шансов что такое сооружение останется невредимым, практически не остаётся. Разрушения тут только вопрос времени.

Материалы для фундамента

Разобравшись с особенностями, а также методами как привязаться к старому фундаменту, необходимо изучить вопрос, какие материалы понадобятся для его изготовления.

1. Цемент. Бетон представляет собой один из самых прочных материалов, используемых для возведения строительных оснований. В его состав входит цемент и различного рода наполнители. От качества последних зависят свойства бетона, которыми он может обладать. Любой представленный на рынке цемент промаркирован специальным образом. Прочность обозначается буквой «М» и трехзначным кодом, отражающим максимальный вес, который способен выдержать 1 см3 смешанного с песком и застывшего материала. Наличие добавок отражается буквой «Д». Наиболее часто для строительства жилых домов используется цемент с маркировкой М400-Д20, добавки которого позволяют создавать основания, наиболее устойчивые к грунтовым водам и погодным изменениям
2. Песок. Данный материал также входит в состав бетонной смеси. Помимо прочего из него создают песчаные подушки. Для смесей используется кварцевый мелкий песок. Чтобы иметь представление, сколько песка потребуется для бетона, необходимо произвести следующие расчеты – умножить количество цемента на 3, а полученное число на 1,2 для создания запаса.
3. Щебень. Используется при строительстве здания на влажных грунтах, когда возникает необходимость дополнительного отделения основания от почвы. Подушка из щебня защищает фундамент от воздействий низких температур и влаги. В некоторых случаях из щебня изготавливается подбетонка. При его смешивании с цементом марки М100-150 получается легкий быстро застывающий бетон,
4. Арматура. Хотя бетон способен выдержать высокое давление, но он слаб на изгиб, что приводит к нарушению его целостности при внешних воздействиях. Чтобы этого не происходило, в фундамент монтируется арматура из стали, которая удерживает в одном положении конструкцию, препятствуя проседанию, растягиванию или появлению трещин. Железобетон прочнее бетона, потому популярен для использования в строительной отрасли. Во избежание появления коррозии, арматура должна быть закрыта не менее 6сантиметровым слоем бетона. Прутья арматуры проволокой соединяются в сетку или при помощи сварки в монолит. Чаще других используются прутья диаметром 10 мм, а также насечки, увеличивающие сцепление с цементом. Диаметр используемых для арматуры прутьев полностью зависит от веса здания: чем оно тяжелее, чем больше диаметр. Для больших строений подойдут прутья 16 мм.
5. Изоляционные материалы. Изоляцию от внешних воздействий требуется применять для любых типов оснований. От этого напрямую зависит прочность, долговечность и необходимость проведения ремонтных работ фундамента. Чтобы знать, как создать теплоизоляцию, необходимо иметь представления о требованиях к ней. К основным характеристикам теплоизоляции относятся: устойчивость к влажности, способность выдерживать высокое давление, низкая теплопередача, возможность монтажа своими силами, защита для гидроизоляции, доступная цена. Несмотря на широкую представленность теплоизоляционных материалов всем требования соответствуют только два из них: экструдированный пенополистерол(ЭППС) и керамзитовый гравий. ЭППС изготавливается из той же массы, что и пенопласт. Благодаря иному способу обработки, получается материал однородный по структуре, который не крошится и не сдавливается. Гравий изготавливается из обожженой глины, имеет форму овала, не повреждает гидроизоляцию.

Изоляционный материал засыпается в предварительно подготовленную траншею, затем тщательно утрамбовывается. При этом изолируется основание строения не только по бокам, но и его части снизу и сверху, поскольку отделить от проникновения воды и теплопотери требуется весь фундамент целиком.

Прочитанный материал дает представление о том, как привязаться к фундаменту своими руками. Для этого не нужно быть опытным строителем, обладающим специальными навыками. Достаточно изучить особенности соединения оснований, выбрать метод связки в зависимости от веса будущей пристройки, закупить необходимые материалы и инструменты.

Ремонт фундамента

Переходим к следующему вопросу – как отремонтировать фундамент деревянного дома своими руками. Будем рассматривать фундамент ленточный из бетона.

Итак, если крошится фундамент – что делать. В первую очередь надо определиться с состоянием конструкции в целом. Может быть, потребуется ее полная замена, тогда и ремонт проводить нет никакого смысла.

Второе – определяются участки, которые требуют ремонтных операций. Если таковых слишком много или весь фундамент сыпется, тогда необходим полный ремонт. Как его проводят. В принципе, выше уже была упомянута технология, которую используют, как ремонтную. Еще раз напомним, что нужно делать:

• По всему фундаменту с внешней стороны забиваются арматурные стержни так, чтобы они торчали на длину 10-15 см. Места забивки – по высоте фундаментного сооружения через каждые 10-15 см на одной линии. По длине через каждые 40-50 см.
• Торчащую арматуру связывают при помощи электросварки как по вертикали, так и по горизонтали.
• То есть на вертикальной плоскости фундамента образуется арматурная сетка.

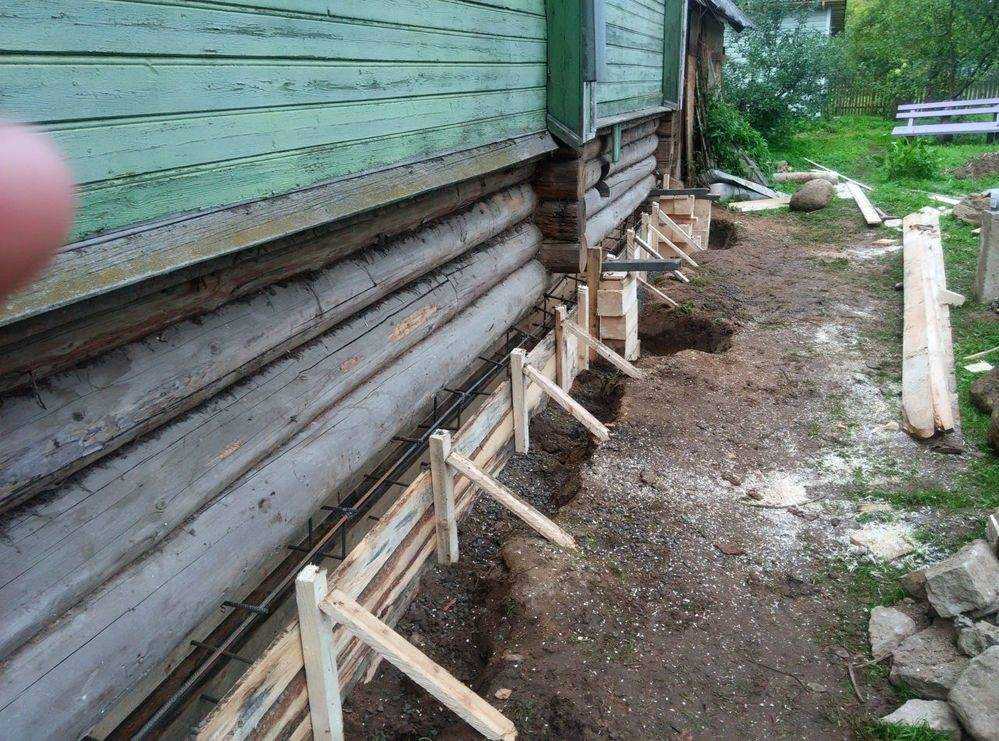

Новый армокаркас к старому фундаменту Источник blog-potolok.ru

• Устанавливают опалубку так, чтобы концы торчащей арматуры не доходили до нее в пределах 5 см. Монтируется опалубка непрерывно по всему периметру дома.
• Готовится бетонный раствор, который заливается в опалубку. Сразу же производится уплотнение залитой смеси.
• Через 15 дней опалубку можно снимать.

Что делать, если сыпется фундамент дома очень сильно. Быстро съезжайте из этого дома и вызывайте специалистов. Только они могут, исследовав основу, поставить точный диагноз. А затем решить – проводить ремонт или полную замену. А может быть, придется разрушать дом, который под действием разрушающегося фундамента сам стал непригодным для проживания. То есть находиться в нем опасно. Добавим, что нередко техническое состояние основы постройки требует установки дополнительной железобетонной конструкции сразу с двух сторон. Для этого придется поднимать полы в доме по периметру заливаемого сооружения. Если есть подвал, то этого делать не надо, часть работ переместиться в него.

В этом случае арматуру вставляют насквозь старого бетона, концы которой будут торчать и наружу, и в сторону подвала. Опалубку монтируют и снаружи, как было описано выше, и внутри подвального помещения. Получается так, что старый фундамент окажется внутри своеобразного саркофага. Хороший вариант, который не только усилит конструкцию основы, но и увеличит площадь ее опоры.

Выбор типа фундамента для пристройки

Опытные специалисты самым настоятельным образом рекомендуют для возведения пристройки использовать тот тип фундамента, который применялся для возведения основного здания. Связано это с тем, что различные основания неодинаково реагируют на контакт с почвой и на усадку здания реагируют тоже по-разному.

Соответственно, если основной дом построен на ленточном основании, а пристройка строится на столбчатых сваях, рано или поздно вспомогательное строение рухнет. Таким образом, на таких вещах, как соединение фундаментов, экономить не следует ни при каких обстоятельствах.

Если вы планируете соединить постройку с домом, можно использовать различные основания. Чаще всего речь идет о следующих вариантах:

Ленточный фундамент

Для тех, кто решил использовать для пристройки ленточный фундамент, потребуется выполнить следующий перечень работ:

• сделать разметку параллельно с трассировкой на месте строительства конструкции основания (для этого потребуются деревянные колышки и обыкновенная веревка);
• вдоль разметки выкопать траншею;
• закрепить арматуру;
• подготовить траншею;
• засыпать песчаную подушку (примерно 100-120 мм) и тщательно утрамбовать дно траншеи;
• уложить гидроизоляционную пленку;
• установить арматурную конструкцию;
• залить траншею раствором из цемента и гравия.

К заливке ленточного фундамента следует подойти максимально ответственно. Лучше выполнять работу в несколько заходов. В качестве первого слоя заливается одна третья часть траншеи, а после высыхания – одна вторая. Технология в принципе допускает использовать пеноблоки, но не всех случаях.

После полного высыхания цементно-гравийного слоя строится опалубка. Опалубка заливается до краев бетоном. После укладки бетон протыкается одновременно в нескольких местах. Это предотвращает возникновение воздушных пузырей. После полного высыхания бетона опалубка снимается.

И, наконец, перед самым возведением стен уже практически полная конструкция покрывается слоем гидроизоляционного материала. Чаще всего с данной целью используются рубероид, гудрон, жидкая резина или битумная мастика.

Столбчатый фундамент

Если в ваши планы входит строительство небольшого по размеру и нетяжелого по весу дома, вполне допускается применение столбчатого фундамента. Его обычно выполняют либо из бетона, либо из кирпича. Для постройки средних размеров чаще всего оказывается достаточно 6 опорных столбов.

Для устройства такого основания потребуется:

• выкопать яму (глубиной ниже уровня промерзания почвы);
• насыпать на дно песчаную подушку;
• произвести установку металлической (или стекловолоконной) арматуры;
• произвести обработку арматуры влагоизоляционным материалом (для металлических арматурных прутьев);
• установить опалубку;
• залить основание бетоном.

К постройке можно будет приступать непосредственно после того, как произойдет застывание бетона. Если появится необходимость в увеличении параметра высоты столбов, поверх бетона можно положить кирпич.

Фундамент на винтовых сваях

Фундамент на винтовых сваях представляет собой самый простой и бюджетный вид основания. Следует понимать, что он рассчитан только на не слишком тяжелые конструкции, поскольку он не может выдерживать большой вес. Но если вы собираетесь присоединить к дому веранду из древесины – это вариант вполне подойдет.

Данная разновидность фундамента в большинстве случаев не требует участия специалистов. Даже человек, не имеющий опыта в строительстве, вполне способен вкрутить винтовые сваи своими собственными руками. Вероятно, именно по этой причине многие делают выбор в пользу фундамента на винтовых сваях.

Если основание на сваях установлено правильно, оно способно прослужить на протяжении длительного периода времени.

Но какой бы фундамент ни требовалось установить, на винтовых сваях, столбчатый или какой-то еще, самое главное, чтобы все работы были выполнены в соответствии с технологией. Поэтому если у вас недостаточно строительного опыта, наиболее целесообразно будет доверить заливку основания опытным и квалифицированным специалистам.

Плюсы и минусы подливки фундамента

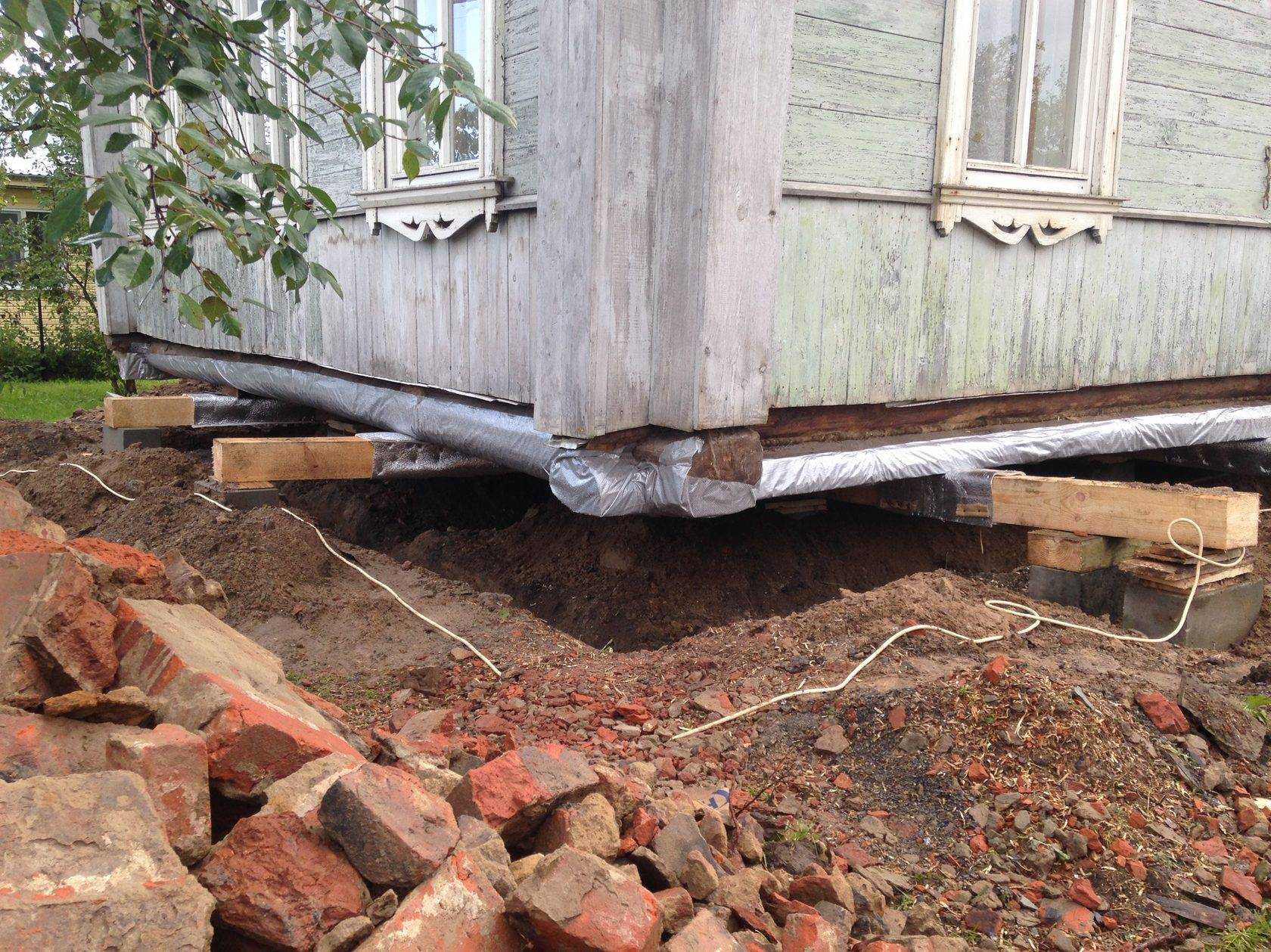

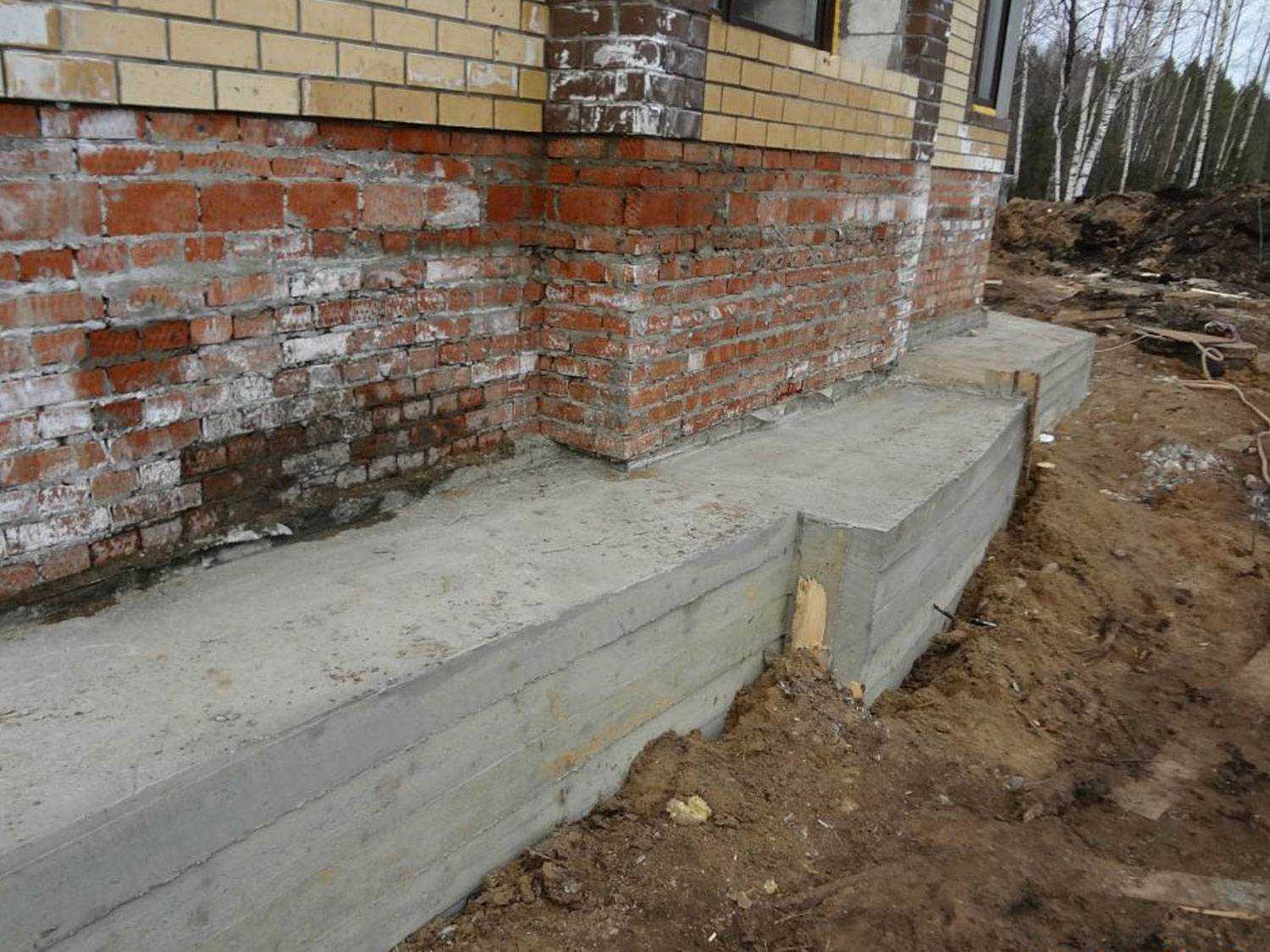

Главное преимущество заливки нового фундамента вокруг старого дома состоит в том, что есть возможность избежать необратимых разрушительных процессов либо полной замены конструкции. Решение второй проблемы станет затратным по финансовым средствам и по свободному времени, но если подлить фундамент под старый дом, то здание простоит еще продолжительный период.

Кроме того, процедура подливки старого фундамента потребует минимальных затрат, да и ремонтные мероприятия вы легко выполните самостоятельно.

К сожалению, имеется один недостаток – подобная реконструкция фундаментной основы подходит исключительно для малоэтажных объектов.
