Пвх-мембраны: особенности и технология монтажа

Технология сварки

Для обработки швов и стыков используют сварочный агрегат, который может быть ручным или автоматическим. Автоматический механизм значительно увеличивает производительность и уменьшает риск брака. Но проклеить швы более качественно поможет только ручной инструмент.

Рекомендации и особенности при сварке мембранной кровли:

Правила ручной сварки полимерной мембраны

• соединение краев происходит не под воздействием клея или пламени, мембрана разогревается горячим воздухом и приваривается к другой ее части (или конструкции);
• одновременно с разогревом выдувается песок из нахлестов;
• тепловой инструмент снабжен различными насадками, подбираемыми в зависимости от шва;
• перед началом работ нужно убедиться, что сопло механизма чистое и без повреждений, иначе нельзя гарантировать единую температуру нагрева по всей ширине стыка;
• перемещая сопло по шву, лучше захватывать его как можно шире – это повысит герметичность соединения;
• перед выполнением сварки необходимо изучить рекомендации по эксплуатации ручного и автоматического аппарата.

Как выбрать мембрану для кровли крыши?

При выборе этого материала можно получить надежное покрытие при средних финансовых затратах, стоимость монтажных работ с учетом материала составляет от 350 за м2. Большой выбор цветовых решений способствует созданию оригинальной кровли. Обычно используется при устройстве плоских кровель с углом наклона не более 15 градусов.

Монтаж проводят с помощью инновационной технологии сварки горячим воздухом. Это технология гарантирует создание абсолютно герметичной поверхности в кратчайшие сроки.

При выборе этого материала стоит учитывать, что он химически не устойчив при контакте с маслами, битумом, растворителями – разрушается. А при использовании в южных регионах палящее солнце со временем снижает насыщенность цвета материала

Мембраны ЭДПМ

(синтетический каучук или этилен-пропилен-диен-мономер)

– часто используют с наружным покрытием (подсыпкой) на основе гравия, щебня и пр. Усиленные подобным образом кровли оборудуют в дополнительные зоны отдыха и наблюдательные площадки. Материал экологичен и нечувствителен к нефтепродуктам. Материал подходит для работ на кровлях с углом наклона до 90 градусов.

При монтаже материала не используются нагревательные устройства, а все стыки между полотнами заклеиваются специальной липкой лентой либо используют холодный метод вулканизации.

Есть ограничения по применению материала на кровлях со сложной конфигурацией, так как он менее гибкий в работе, нежели ПВХ мембраны. Не надежен монтаж способом клеевого соединения, так как он не может обеспечить высокую прочность соединения между полотнами. При нарушении целостности полотна к нижнему слою мембраны начинает поступать воздух и может начаться процесс разрушения материала.

ТПО мембрана

– (термопластичный олефиновый полимер)

Универсальный материал для кровли любого типа.

На сегодняшний день является самым герметичным среди аналогов. Соединение полипропилена с каучуком наделяет материал характеристики пластика и резины, что самым лучшим образом отражается на совместимости с любыми другими битумными покрытиями. Монтаж полотен возможен при помощи технологии сварки горячим воздухом и посредством механического закрепления внахлест.

Морозостойкость ТПО мембраны сделала ее популярной в северных регионах, где зимы суровы и длительное время преобладают очень низкие температуры.

Монтаж таких кровель трудоемкий, а при укладке на горячие битумные мастики следует соблюдать требования пожарной безопасности, выделять место для разогрева битума и учитывать повышенную сложность работы с нагретыми смесями. Среди недостатков стоит отметить высокую стоимость, хотя качество и долговечность материала оправдывают себя.

Если Вы остановили свой выбор на мембранной кровле, то учитывайте не только финансовый аспект, но и назначение сооружения, интенсивность и срок его эксплуатации.

• Для небольших объектов частного строительства вполне подойдут ПВХ мембраны.
• Продлить долговечность крыш развлекательных и бизнес центров поможет защищенное галькой ЭДПМ покрытие.
• Цена ТПО мембран выше, чем у аналогичных материалов, однако, они оптимальны для гидроизоляции любых кровель.

Наша компания имеет большой опыт проектирования и устройства кровельных покрытий с применением полимерных мембран, выпускаемых как российскими, так и зарубежными производителями, в т.ч. ТехноНиколь (РФ), PLASTFOIL (РФ), Sika (Швейцария), Renolit SE (Бельгия), ICOPAL (Нидерланды), Protan (Норвегия).

Если у Вас остались вопросы напишите нам, и мы ответим в течение рабочего дня.

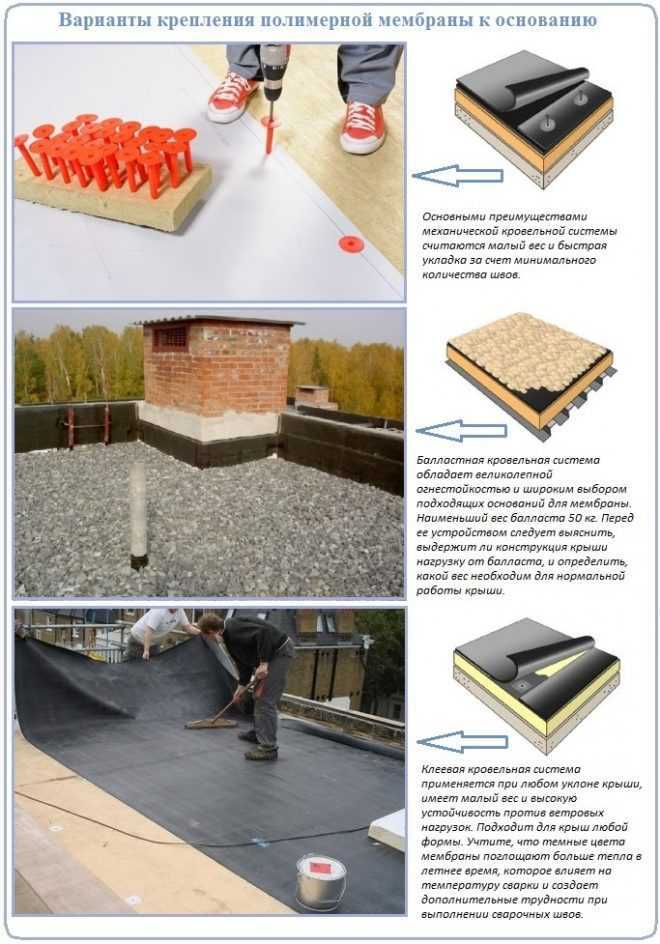

Основные способы монтажа мембранной кровли

Балластный способ. Это наиболее простой вариант укладки данного типа покрытия. Он применяется, если уклон мембранной кровли не превышает 15 градусов. Процесс закрепления мембраны проводится в несколько этапов:

• укладка мембран на подготовленную поверхность;
• сварка или склейка стыков полотен;
• укладка слоя балласта (щебень, галька и т.д.) из расчета от 50 кг на квадратный метр.

Если балласт представляет собой битый камень или неокатанный гравий, мембрану следует сверху защитить от повреждений нетканым полотном.

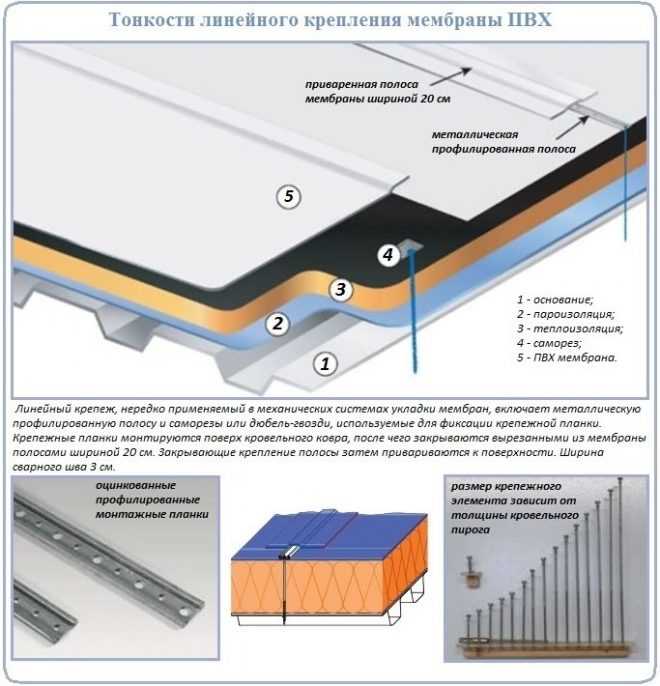

Механический способ. Применяется в случае, если кровельная конструкция не рассчитана на нагрузки, связанные с укладкой балласта, а также нет возможности качественно приклеить мембранный материал. В этом случае к основе из дерева, профнастила, железобетона и т.п. мембраны крепятся с использованием:

• металлических анкеров с пластиковыми шляпками-зонтиками (телескопический крепеж);
• анкерами с дисковыми держателями (если угол наклона кровли превышает 10 градусов);
• краевых реек, снабженных уплотняющим слоем (для монтажа на выступающих элементах крыши).

Устройство кровли из мембраны с применением механического крепежа в местах основания кровли, требует защиты мембраны от повреждений – для этого необходимо уложить под нее нетканый или геотекстильный материал.

Способ наклеивания. Метод наклеивания практикуется реже других ввиду его достаточно большой стоимости. Кроме того, закрепление мембраны на основании при помощи клея не гарантирует высокой прочности покрытия. Соединение с использованием клеевой смеси применяется в ситуациях, когда нет возможности применить иные способы монтажа. Клей следует наносить по периметру кровли, в местах нахлеста полотнищ, а также в сложных местах, к которым относятся:

• ендовы;
• ребра;
• места примыкания к дымоходам и другим вертикальным конструкциям.

Теплосварный способ. Устройство мембранной кровли с использованием сварочного аппарата дает возможность смонтировать цельное, надежное, качественное покрытие, успешно противостоящее осадкам. Струя воздуха, разогретого до 400-600 °С, позволяет выполнять герметичные швы, прочные на разрыв. Ширина сварного слоя должна составлять не менее 20 мм.

При монтаже покрытия особого внимания требуют узлы мембранной кровли – места примыкания мембраны к различным конструкциям, углы и угловые переходы, водостоки и т.д.

Указанные способы устройства кровельного покрытия успешно применяются в частном строительстве при возведении домов и придомовых построек. Технология монтажа мембранной кровли может потребовать применения специализированного оборудования – такой вариант обеспечивает максимальную надежность и долговечность покрытия. При наличии некоторых навыков работы с таким оборудованием, укладку мембраной кровли можно выполнить собственными руками.

Перед тем, как выбрать материал и способ монтажа мембраны, рекомендуется ознакомиться с особенностями укладки покрытия в нашей видео инструкции.

Ремонт с использованием мембранной кровли

Мембранное покрытие позволяет без лишних затрат осуществить ремонт старой кровли – не требуется затрат времени и средств на демонтаж устаревшего кровельного покрытия. Для этого крышу необходимо очистить от мусора, от старых металлических элементов. Затем необходимо уложить двойной слой геотекстиля (чтобы избежать повреждения мембраны). Далее выполняется монтаж мембраны, рекомендуется применить теплосварной способ, но также можно воспользоваться механическим крепежом.

Демонтаж мембранной кровли

Работы по демонтажу мембранного покрытия не должны вызывать никаких затруднений, т. к. пленочный материал легко удаляется строительными инструментами. Полная замена старой мембраны может потребоваться только в случае капитального изменения конструкции крыши либо, когда вышел срок службы материала.

В остальном, чаще всего нет необходимости в демонтаже, т.к. новое покрытие, как правило, настилается поверх старого. Для этого предварительно необходимо настелить слой геотекстиля.

В случае механических повреждений, ремонт такого покрытия осуществляется с помощью заплаток и специальной мастики.

Для продления эксплуатационных качеств материала рекомендуется периодичная уборка без использования металлических и острых инструментов, способных нарушить целостность покрытия.

В общей сложности работы по монтажу мембранной кровли не составляют гигантского труда. Но и здесь есть некоторые тонкие моменты по подбору материала и технологии укладки, которые по возможности стоит доверить профессионалам.

Если монтаж был произведен качественно с соблюдением всех норм и правил, такая крыша не потребует дополнительных затрат на ремонт и эксплуатацию, а срок службы превзойдет гарантируемый производителями период времени.

Способы крепления мембраны на кровлю

Существует несколько методов крепления мембраны на кровлю:

• насыпной;
• механический крепеж;
• приклеивание.

Отдельные полосы материала герметично соединяются между собой путем тепловой пайки или приклеиванием. По оценкам специалистов метод сварки гораздо надежнее склеивания. Пайка мембраны производится при помощи специального теплового строительного фена или полуавтоматического оборудования для пайки. Рассмотрим эти способы подробнее.

Насыпной способ крепления

Самый простой и хорошо зарекомендовавший себя способ укладки мембраны — насыпной. Пленка присыпается сверху гравийной или керамзитовой подушкой. Своим весом насыпка играет роль крепежа. В частности метод насыпки позволяет оборудовать на крыше зеленый газон или место для отдыха.

Насыпные мембранные кровли для плоских крыш

Данный метод применяется только на горизонтальных плоских железобетонных крышах. При оборудовании такой крыши нужно позаботиться о беспрепятственном стоке дождевых и талых вод.

Механический способ

Если насыпка невозможна — кровля мембрана крепится к основанию при помощи специальных дюбелей или саморезов (в зависимости от типа основы). Механический метод крепления более трудоемкий, но область его применения гораздо шире.

Благодаря крепежу, мембрана может монтироваться на горизонтальных и наклонных крышах из самого различного материала. Крепеж позволяет без проблем устелить ПВХ-мембрану на крышу самой сложной формы. Однако на практике мембрану редко используют на крутых кровлях, поскольку там резко возрастает трудозатратность и количество крепежа.

Приклеивание

В случае если поверхность основы плотная и гладкая, монтаж мембранной кровли можно выполнить путем приклеивания. Недостатком данного метода является повышенный расход клея и недостаточно быстрый темп монтажа, связанный с его высыханием.

Возможность гидроизоляции крыши

Из-за разницы в температуре снаружи и внутри изолированной крыши на внутренней поверхности ряда кровельных материалов образуется конденсат. Гидроизоляция крыши обеспечивает защиту изоляции от конденсации.

«Точка росы» может быть сформирована непосредственно в самом изоляторе. Поэтому на крыше должна быть установлена система вентиляции, тип которой зависит от материала, используемого для гидрозащиты. Такие системы вентиляции могут быть двух видов:

• между кровлей и гидроизоляцией;
• между гидроизоляцией и изоляционным материалом.

При хорошей паропроницаемости гидроизоляционного материала нет необходимости в зазоре между ним и утеплителем.

Правильно подобранная гидроизоляция должна отвечать следующим требованиям:

1. Гидрозащитный слой расположен по всей площади крыши вместе с карнизами и воротами фронтонов.
2. Нижнее полотно гидроизоляции выбрасывается в слив.
3. Гидроизоляционный материал крыши плотно прилегает к стенам и трубам, расположенным на крыше.

Перед началом работ по гидроизоляции необходимо выбрать материал, оптимальный для определённого типа кровли. Общие требования к гидроизоляции — водостойкость в сочетании с паропроницаемостью, стойкостью к механическим повреждениям и высоким температурам, эластичность.

Виды ПВХ мембран для кровли и технология монтажа

Данный тип кровельной мембраны используется достаточно часто, так как исключает протечки воды и объединяется с различными другими кровельными материалами. ПВХ мембрана прекрасно подходит для плоских крыш, либо крыш, имеющих небольшой наклон. Читайте про Изопласт на этой странице.

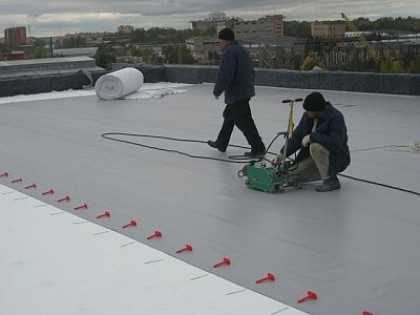

На фотографии показан процесс монтажа кровельной мембраны

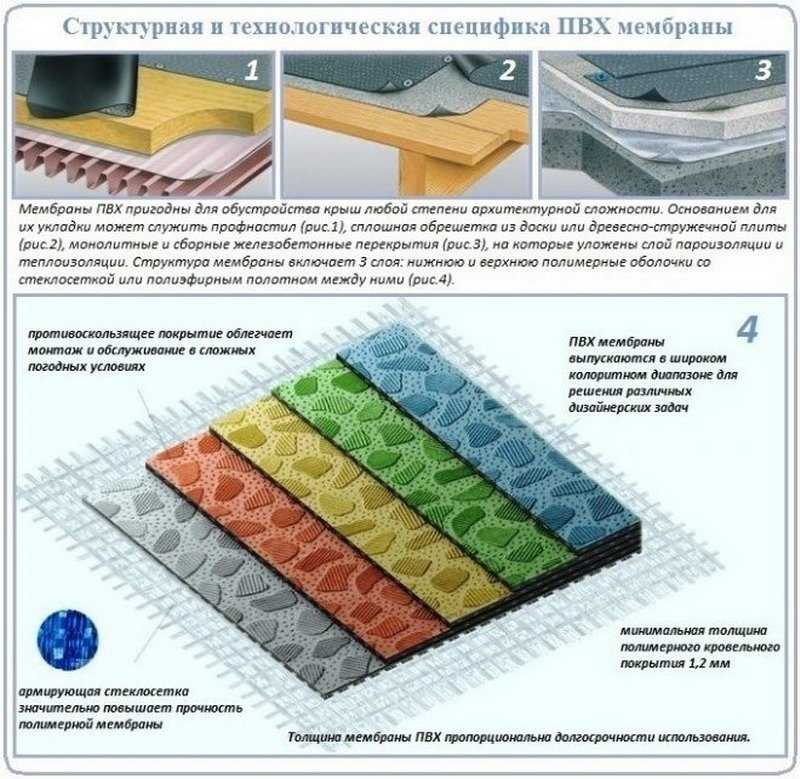

Что такое ПВХ мембрана для кровли?

ПВХ или поливинилхлоридные мембраны представляют собой полимерный материал для устройства гидроизоляции. В основе данного материала лежит пластифицированный ПВХ. Гибкость придает специальный пластификатор так же входящий в состав, как и армирующая сетка, необходимая для придания большей прочности.

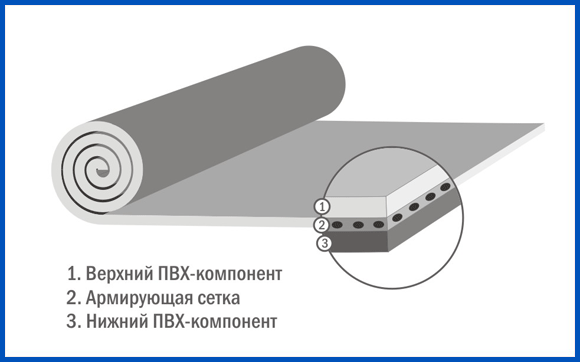

Мембраны данного типа состоят из 2-х равноценных слоев ПВХ, которые разделяются между собой с помощью армирующей сетки:

• Верхний слой специально изготавливается более светлого цвета, чтобы избежать перенагрева поверхности. Данный слой имеет наполнитель в виде мела (чаще всего), стабилизаторы, антипирены и красители.
• Нижний же слой ПВХ стабилизатора и антипирена не содержит и всегда окрашивается в темный цвет.

Виды и характеристики ПВХ мембран для кровли

На крыше дома, показанной на фото, установлена мембранная кровля

Если для устройства кровли выбран такой материал, как мембрана, важно изучить все ее виды:

1. ЭПДМ мембрана – одна из первых полимерных идо мембран, которая остается востребованной уже более 50 лет. В основу входит либо специальный полимеризироанный материал, либо каучук. Дабы увеличить прочность применяется армирующая полиэстеровая сетка. Плюсами полимерных мембран являются:

• Гибкость,
• Устойчивость к ультрафиолету,
• Стойкость к температурным перепадам,
• Возможность использования в различных климатических зонах,
• Совместимость со многими, даже битумными материалами,
• Экологичность.

Основной недостаток мембран такого вида — соединение швов между полотнами происходит при помощи клея, что делает ее менее надежной и прочной, чем у материалов, предполагающих наличие сварочных швов, ТПО мембрана была разработана еще в 1990-е годов США и по сей день является наиболее герметичным видом среди материалов такого типа. В основу входит смесь каучука и полипропилена. ТПО мембраны сочетают свойства резины и пластика и наилучшим образом совместимы с любым битумным материалом.

Так укладывается ТПО мембрана

Среди основных характеристик можно выделить:

• Повышенную прочность,
• Использование на любом типе кровли,
• Эластичны,
• Устойчивы к температурным перепадам,
• Экологичны.

Монтаж

Технология кровли из мембраны зависит от типа выбранного покрытия и основания под кровлю. Рассмотрим основные методы монтажа.

Клеевой метод

Данным способом монтируется мембрана ЭПДМ. Для этого применяются специальные двухсторонние клеевые ленты, которыми проклеиваются стыки полотен мембранного материала. Подобная технология монтажа удобна в частном строительстве, так как не требует применения специализированного оборудования. Склеивание полотен производится достаточно быстро и не требует особой подготовки.

Однако, данный метод не дает долговечного герметичного покрытия. На месте стыков клеевая лента с течением времени начинает отходить и пропускать влагу под кровлю.

Метод теплосварки

Сварка стыков мембран делается при помощи нагретого воздуха. Этим методом укладываются мембраны ПВХ, ТПО. Используется сварочный аппарат, который поставляет струю воздуха температурой 600°. Может применяться строительный фен с возможностью разогрева воздуха до минимум 550°.

Полотна мембраны укладываются с нахлестом друг на друга, края нагреваются горелкой и склеиваются между собой. После того как материал остыл, образуется единое полотно с прочно запаянными швами. Швы после использования горелки полностью герметичны и обладают той же эластичностью, что и остальное полотно.

Правила укладки

Технология укладки ПВХ мембран содержит ряд правил:

Перед запаиванием швов важно очистить поверхность мембраны от любых загрязнений, в том числе от жира и химических веществ;
Полотна укладываются свободно, без натяжки. Величина нахлеста двух соседних полотен должна составлять не менее 5 см;
Важно достаточно быстро проводить сварочный аппарат, не задерживаясь долго на одном месте и не занижая рекомендуемые значения температур

При очень толстом шве есть большая вероятность разрыва полотна в месте около шва;
При слишком высокой температуре сварочного аппарата мембрана будет гореть и не склеиться;
Оптимальная ширина шва – не менее 2 см. При меньшем значении необходимо установить сверху шва круглую заплатку из мембраны.

При использовании строительного фена необходимо следом за насадкой, разогревающей стык полотен, проводить по ним валиком. При использовании сварочного аппарата этого не требуется, так как аппарат самостоятельно прикатывает свариваемую поверхность.

Балластный метод

В отличие от сварки, метод крепления мембраны балластом не требует использования специальной аппаратуры, что делает его приемлемым в условиях монтажа своими руками. Балластный метод возможен на плоских крышах и кровлях с уклоном до 15°.

Данная технология подразумевает наличие крепких несущих конструкций, так как закрепление ПВХ мембраны балластом связано с большим весом.

Монтаж заключается в следующем:

• Раскат рулонов мембраны на основании;
• Закрепление материала по периметру и в местах примыканий клеящей лентой;
• Засыпание поверх мембраны балласта: не меньше 50 кг на 1 кв. м.

Для балласта подойдет щебенка, галька, блоки бетона или тротуарная плитка

Важно учитывать, что если балласт имеет острые углы, которые могут повредить поверхность мембраны, то необходимо предварительно укрыть кровельное покрытие нетканым материалом

Балластное крепление ПВХ мембран удобно возможностью обустройства .

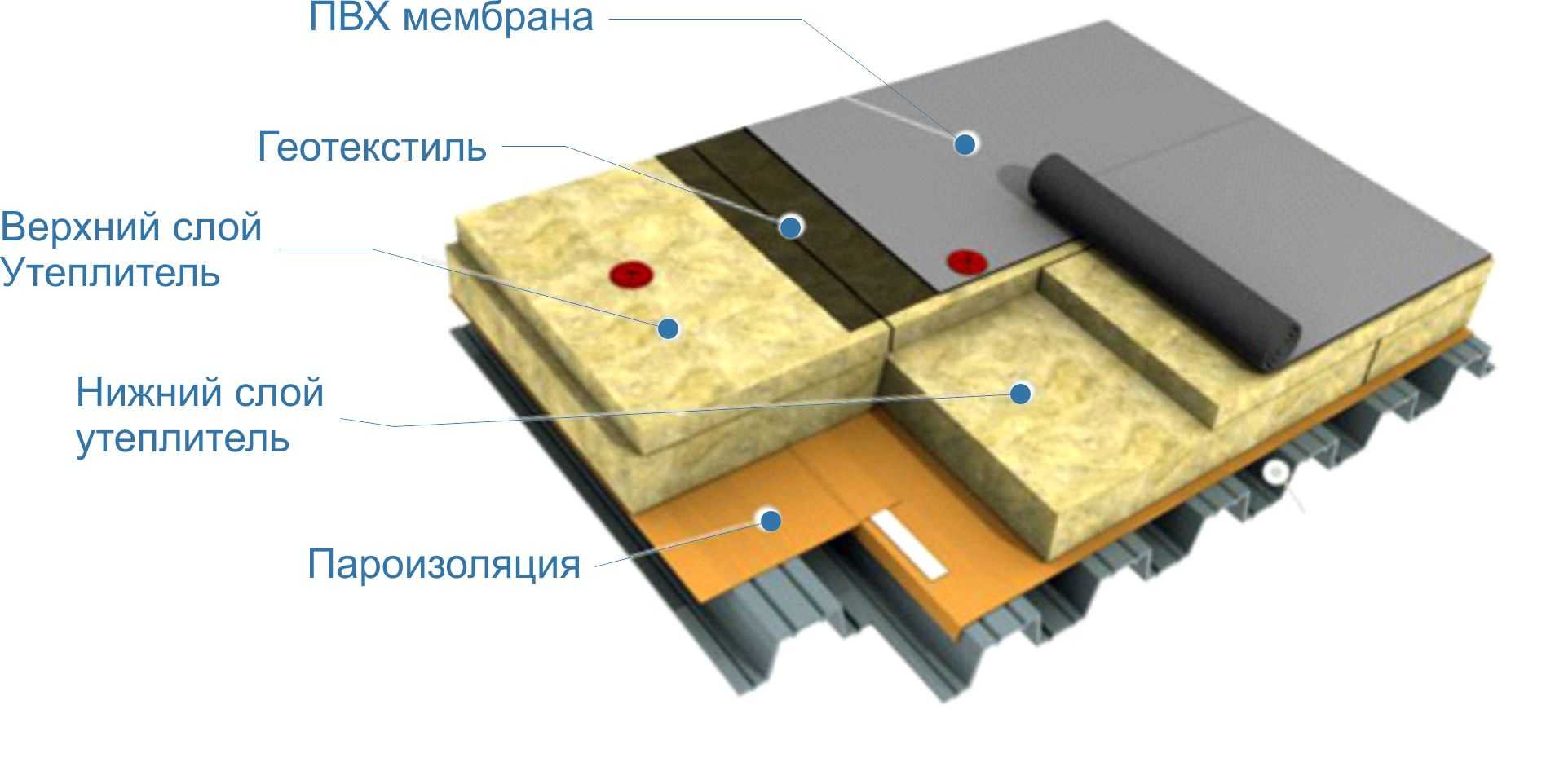

Монтаж мембранного покрытия на профнастил

Достаточно распространен вариант укладки мембраны на крыши из профнастила, благодаря чему крыша из профлиста утепляется и звукоизолируется.

Монтаж в данном случае следует по данному алгоритму:

На профнастил укладывается пароизоляция с нахлестом полотен;
Поверх пароизоляции укладываются плиты утеплителя в два слоя

Важно соблюдать перекрытие верхним слоем стыков нижнего;
Крепление утеплителя к основанию производится саморезами;
На утеплитель укладывает мембранное покрытие, швы которого запаиваются специальным оборудованием;
В местах примыканий делаются наложения из мембраны.

Технология работ по монтажу мембранной кровли

В этой статье мы подробно расскажем о технологических особенностях монтажа гидроизоляционного покрытия из полимерной мембраны.

Технология монтажа мембранной кровли с механической фиксацией в основание.

Применяется в большинстве систем.Используется как по основанию из профлиста, так и при монтаже ПВХ мембраны по плитам перекрытия или стяжки.Основной особенностью этой системы является осуществление крепления полимерной мембраны с помощью специального крепежа в основание.

Укладку кровельной мембраны начинают с пониженных участков от ендовы или карнизного свеса (капельника).Материал закрепляют с одного торца рулона. Затем рулон полимерной мембраны раскатывают, натягивают и механически фиксируют в основание с противоположного торца.Далее осуществляют фиксацию ПВХ материала по длинным сторонам рулона. Шаг крепежа рассчитывается с учетом ветровой нагрузки. Усредненное значение составляет 20 см.

Последующие рулоны перекрывают крепеж по торцам на расстояние 200 мм. В продольном направлении технологический перехлест должен составлять не менее 120 мм.В последствии, все технологические швы образовавшиеся при монтаже кровельной ПВХ мембраны сваривают автоматической машиной. В местах, где применение автоматического оборудования не возможно, технология устройства покрытий их ПВХ мембран предусматривает сварку с помощью ручного фена.Преимущество этой системы устройства мембранного покрытия высокая скорость монтажа.Особенность: Необходим грамотный расчет ветровой нагрузки.

Технология устройства ПВХ кровли с применением балластной системы.

Так как данная кровельная система подразумевает монтаж балласта на кровельную мембрану, то применение крепежа не требуется. Используется свободная укладка ПВХ мембраны. Если основание кровли покрыто битумными материалами или пенополистиролом XPS, необходимо предусмотреть устройство разделительного слоя из стеклохолста или геотекстиля. Далее рулоны гидроизоляционного материала свариваются аналогичным способом, как и в случае с механическим крепежом.Следом мембрану укрывают слоем геотекстиля для исключения механического повреждения при устройстве балластного слоя.В качестве балласта технология устройства ПВХ кровли в этой системе предусматривает засыпку окатной галькой (толщина слоя балласта должна составлять не менее 50 мм) или пригрузку кровельного ковра тротуарной плиткой. Довольно часто вместо гальки используют более дешевый щебень, но используя балластный слой на основе щебня велика вероятность механического повреждения гидроизоляционного ковра.

Преимущества балластного метода укладки кровельной мембраны:Высокая степень защиты гидроизоляционного покрытия от механических повреждений.Выдерживает высокие ветровые нагрузки.Кровельный ковер из полимерной мембраны защищен от негативного воздействия ультрафиолетового излучения.

Особенность:Используется на кровлях c уклоном до 5 градусов.Высокая нагрузка на несущую конструкцию крыши.

Клеевая система монтажа кровельных мембран.

Характеризуется применением специальных марок материалов для клеевых систем. Используется в большинстве случаев по теплоизоляционному слою на основе XPS и PIR плит. А так же по старому кровельному покрытию, когда механическая фиксация мембранного полотна в основание технически невозможна.

Преимущества:Дает возможность провести работы вне зависимости от слоев кровельного пирога и состояния несущей конструкции. Часто применяется при реконструкции кровель с тонкой ребристой плитой перекрытия.

Особенности применения:Необходимо использовать специальные марки материалов для клеевого состава. Цена у таких марок значительно выше в сравнении со стандартными модификациями.

Наклеивание кровельных мембран

Наклеивание кровельных мембран применяется относительно редко, так как данная технология мембранной кровли относительно неэкономична и не обеспечивает необходимой прочности закрепления кровельного материала на основании.

И все же в некоторых случаях клеевое соединение используется – чаще всего там, где другие способы неприменимы. В этом случае необходимо использовать клеевые смеси, чья прочность на разрыв превышает прочность сопряжения подлежащих слоев кровли.

Также рекомендуют проклеивать кровельную мембрану не по всей площади, а только по периметру кровли, в зонах нахлеста полотнищ, а также — в наиболее проблемных областях – на ребрах, в ендовах и в местах примыкания мембраны к вертикальным поверхностям (постройки на крыше, дымоходы, вентиляционные каналы и т.д.)

Достоинства

Мембранная кровля – современный способ устройства плоских и малоуклонных крыш с помощью современных полимерных кровельных материалов, многослойная структура которых качественно отличает их от рулонных покрытий прошлого поколения (рубероида, толя, пергамина). Кровельные мембраны из ПВХ, ТПО и ЭПДМ подходят для крыш любой формы и конфигурации с уклоном от 0 градусов. Опытные кровельщики отмечают следующие достоинства мембранной технологии:

• Механическая прочность. Использование более эластичных полимеров делает мембранные материалы более устойчивыми к механическим повреждениям, в результате чего повышается срок службы покрытия.
• Эластичность. Кровельные мембраны намного эластичней рулонных кровельных материалов на основе картона, поэтому они облегчают монтаж покрытия на конструкции сложной формы.
• Герметичность. Технология укладки мембранной кровли позволяет без нагревания получить практически монолитный, герметичный финишный слой.
• Легкий вес. Низкая масса и маленькая толщина мембраны позволяет выполнять ремонт старой кровли без демонтажа конструкции.
• Удобная технология монтажа. Укладка кровельных мембран из ПВХ, ЭПДМ или ТПО выполняется в любое время года без использования нагревательного оборудования. Причем укладка может происходит на любой тип основания.

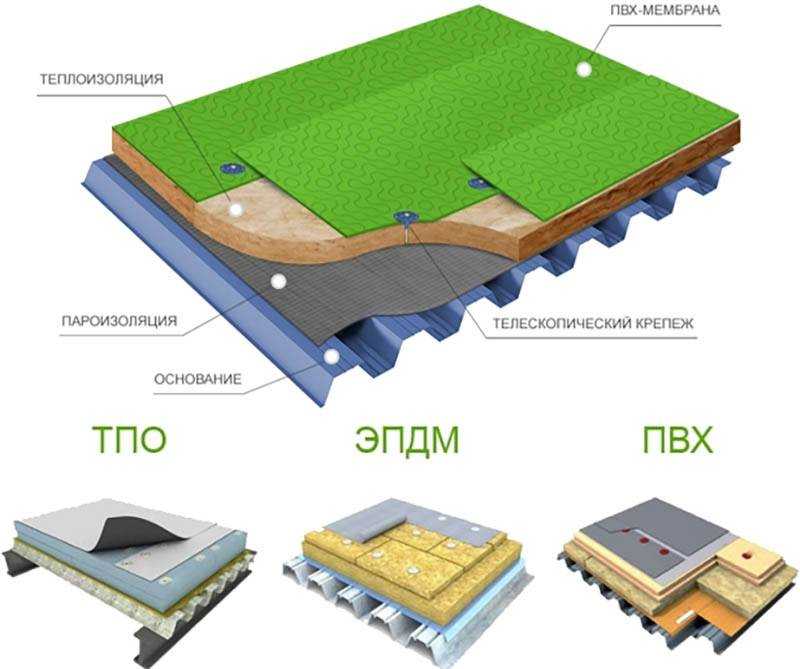

Устройство кровельной мембраны

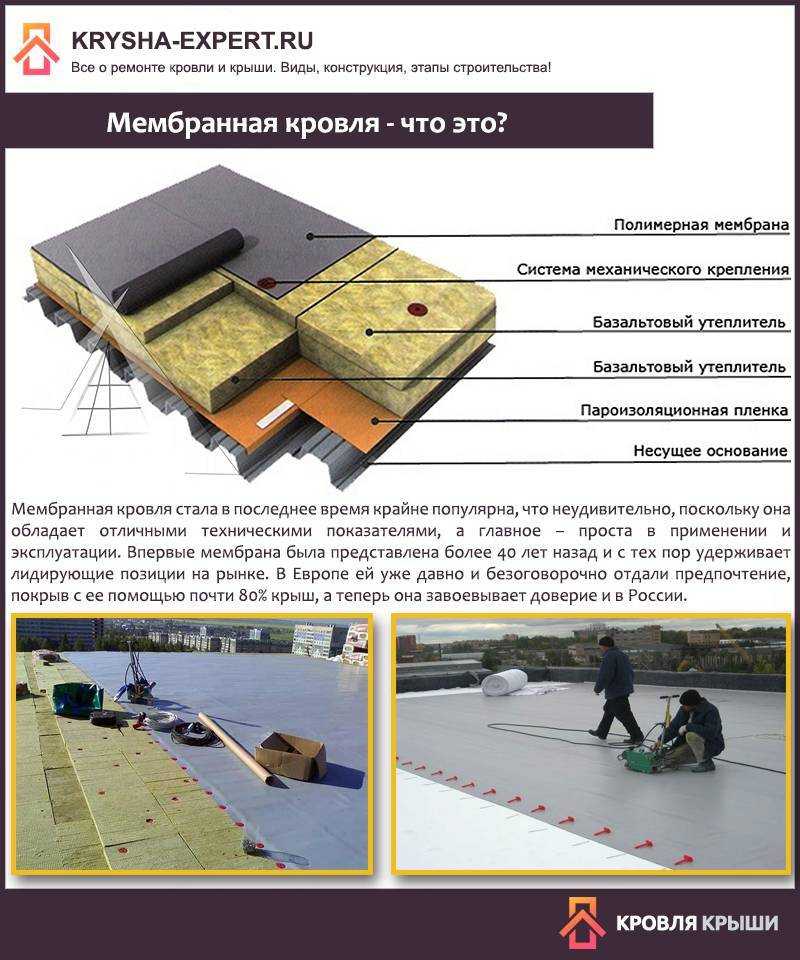

Кровельный пирог под мембрану

Подводим итоги

Мембранная кровля – популярный вид оформления крыш как жилых, так и общественных зданий. Современный ассортимент этого материала, представленный на рынке, позволяет выбрать товар согласно любым критериям и предпочтениям.

Каким бы не был выбор, общие преимущества мембран налицо: легкий монтаж, неплохой срок эксплуатации, эстетичный внешний вид, удобство в применении на максимально сложных и причудливых поверхностях.

Наконец, самая важная часть эксплуатации этой кровли – контроль за ее состоянием после установки. Своевременное устранение трещинок и царапин позволит эксплуатировать крышу даже больше гарантированных производителем лет, в то время как небрежное обращение может привести к скорому аварийному ремонту.

Учитывая такие небольшие тонкости и особенности можно сделать строительство и ремонт максимально комфортными и приятными.
