Предназначение и принцип работы техники

При возведении бетонных конструкций требуется тщательное соблюдение технологии производства. Во многом долговечность сооружений определяется соответствием материалов требованиям стандартов. Наряду с соблюдением качества бетонной смеси важнейшей проблемой, стоящей перед строителями, является процесс подачи раствора в точку бетонирования.

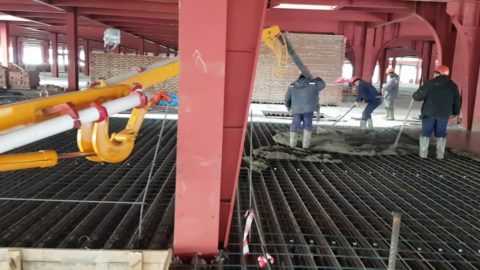

Укладка бетонного раствора при помощи бетононасоса

Непрерывная подача смеси на объект может быть обеспечена специальной техникой. Бетононасосы стационарные предназначены для решения этой проблемы.

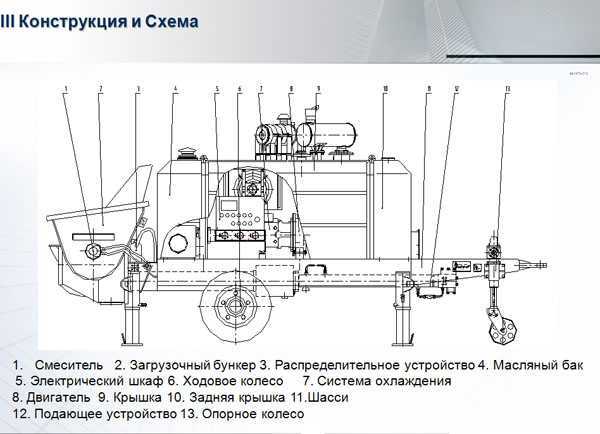

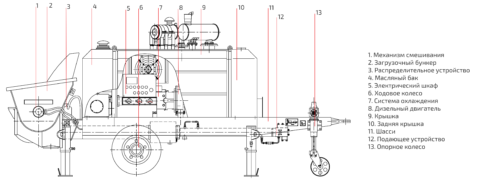

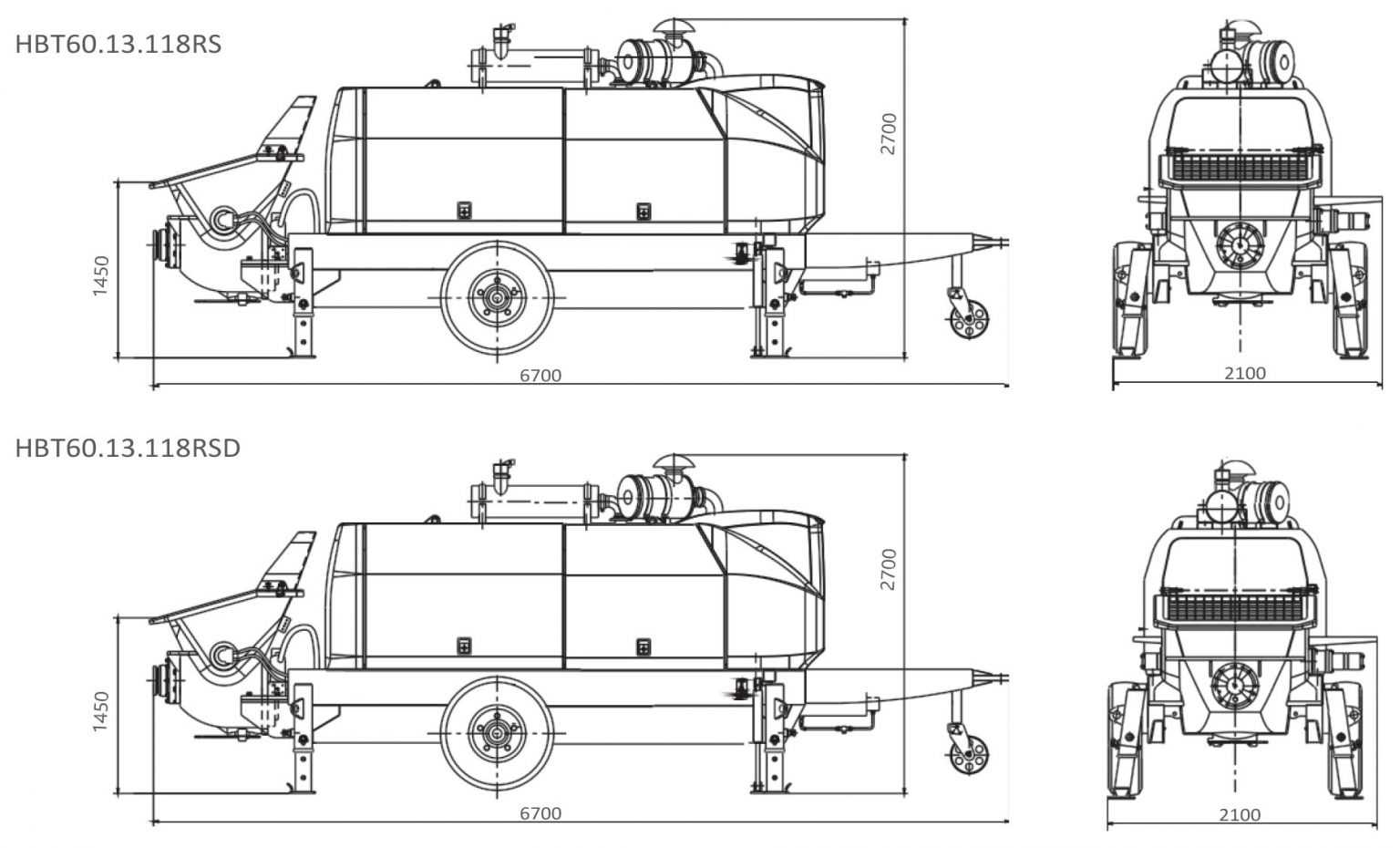

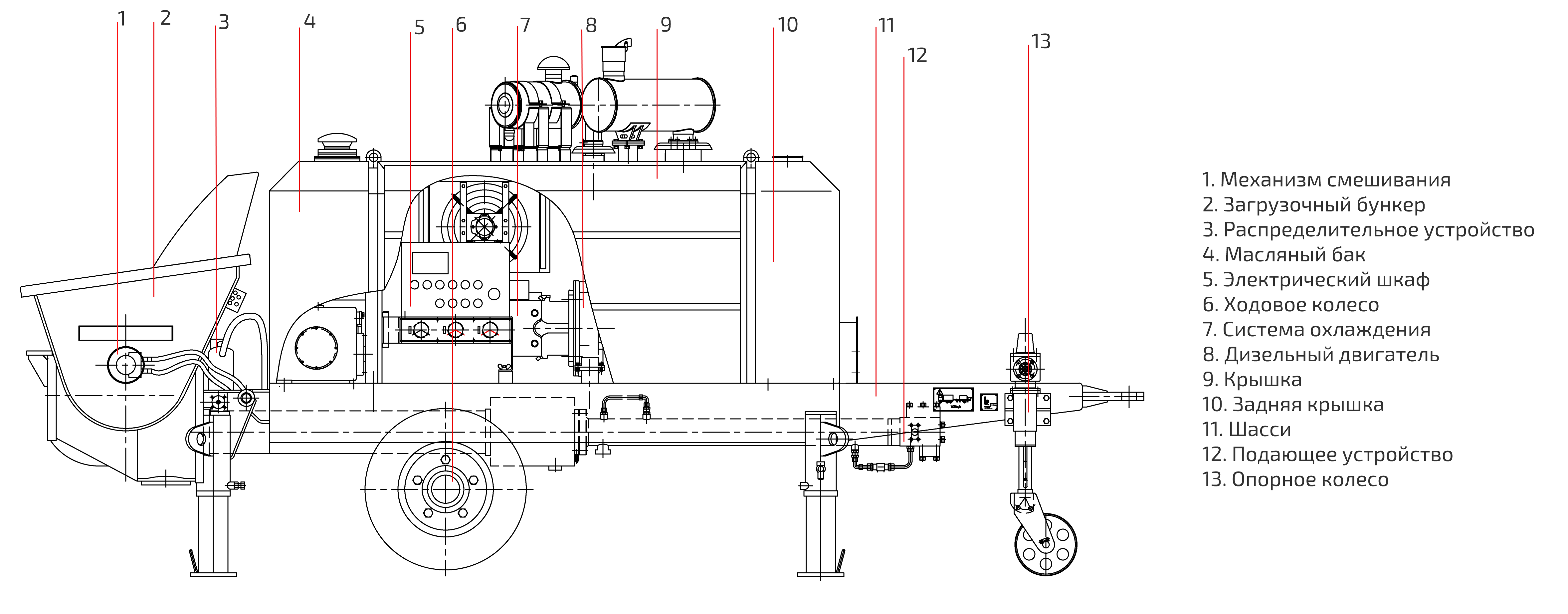

Схема стационарного бетононасоса на примере агрегата Zoomlion

Стационарным этот вид бетононасосов назван потому, что, хотя и установлен агрегат на шасси, самостоятельно передвигаться он не может.

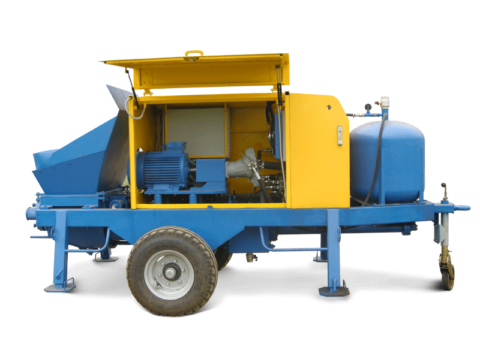

Бетононасос представляет собой прицепное устройство, которое можно перемещать по строительной площадке. Для перевозки на большие расстояния используются грузовые платформы.
Бетононасос может работать с бетоном разных марок, подавать его в горизонтальном направлении, или в вертикальном

Последнее обстоятельство очень важно при возведении высотных сооружений.

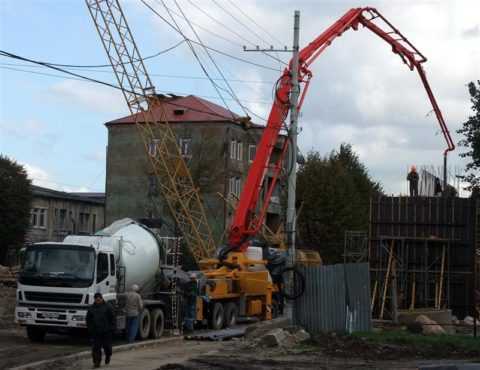

Подача бетонного раствора на высоту

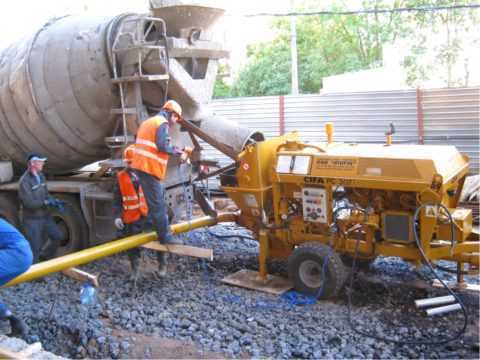

Загрузка раствора из миксера

• Смесь в бетононасос подается из миксера. Для этого агрегат оснащен приемным бункером, оборудованным виброрешеткой для защиты от проникновения фракций наполнителя бетонной смеси, размер которых превышает заданные для конкретной модели техники параметры.
• В бункере бетон накапливается для подачи в бетононасос и последующей транспортировки по бетоноводу.
• Бетоновод представляет собой систему труб, посредством которой раствор доставляется в место укладки.

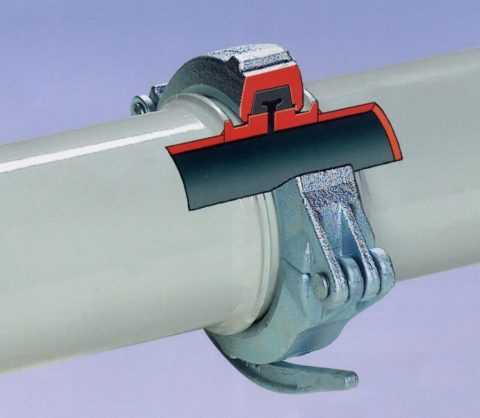

Соединение труб в бетоноводе

• При монтаже труб нельзя допускать превышения угла изгиба больше максимально допустимого значения (90 градусов).
• Трубы не просто соединяются, их следует закреплять на опорах.
• Горизонтальные отрезки бетоноводов размещаются на подкладках, вертикально установленные трубы или монтируемые под углом необходимо зафиксировать к мачтам или лесам.

Трасса бетоновода

Помимо труб, бетоновод может комплектоваться желобами или гибкими шлангами большого диаметра.

Важную роль в системе транспортировки бетонного раствора играет водяной насос. С его помощью осуществляется постоянная промывка бетоноводов. Для удаления излишков жидкости бетоноводы оборудуются системой люков.

При необходимости в длительном перерыве во время проведения строительных работ бетононасос следует запускать на небольшой мощности каждые десять минут. Самая распространенная проблема, возникающая при эксплуатации бетононасосов — закупорка бетоноводов, что может привести к остановке работы.

Пробки могут образовываться из-за:

1. ошибки при монтаже бетоновода;
2. простоя установки в течение длительного периода времени без холостой прокачки;
3. плохой работы водяного насоса;
4. отсутствия смазки на стенках бетоновода;
5. некачественной промывки оборудования после предыдущего запуска.

На конце трассы может быть установлена подвижная распределительная стрела (на фото).

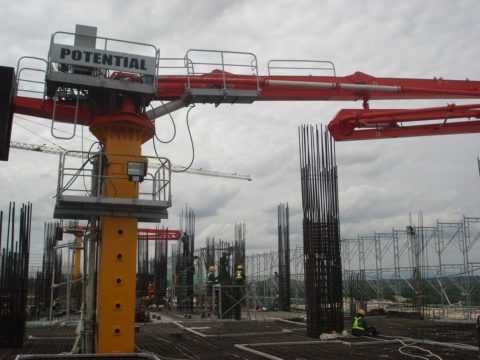

Бетонораспределительная стрела (стационарная)

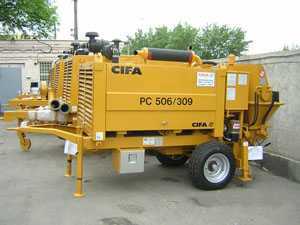

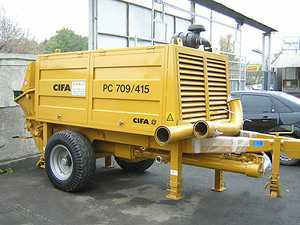

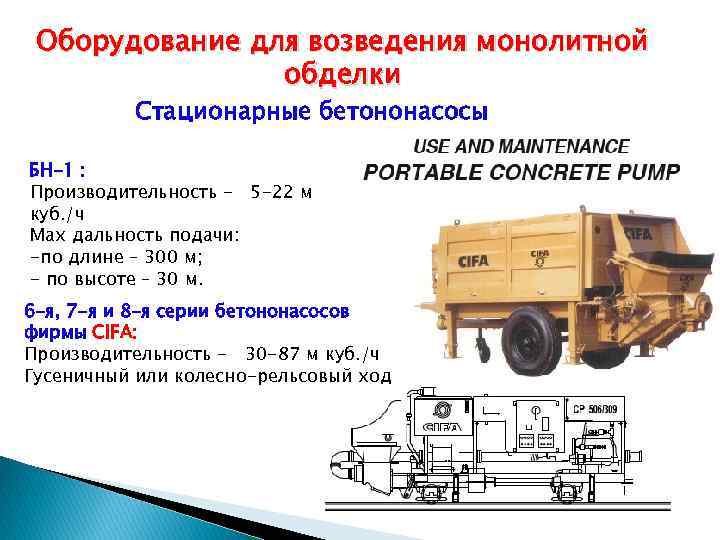

ЕВРОТЕХЦЕНТР / CIFA / Стационарные бетононасосы

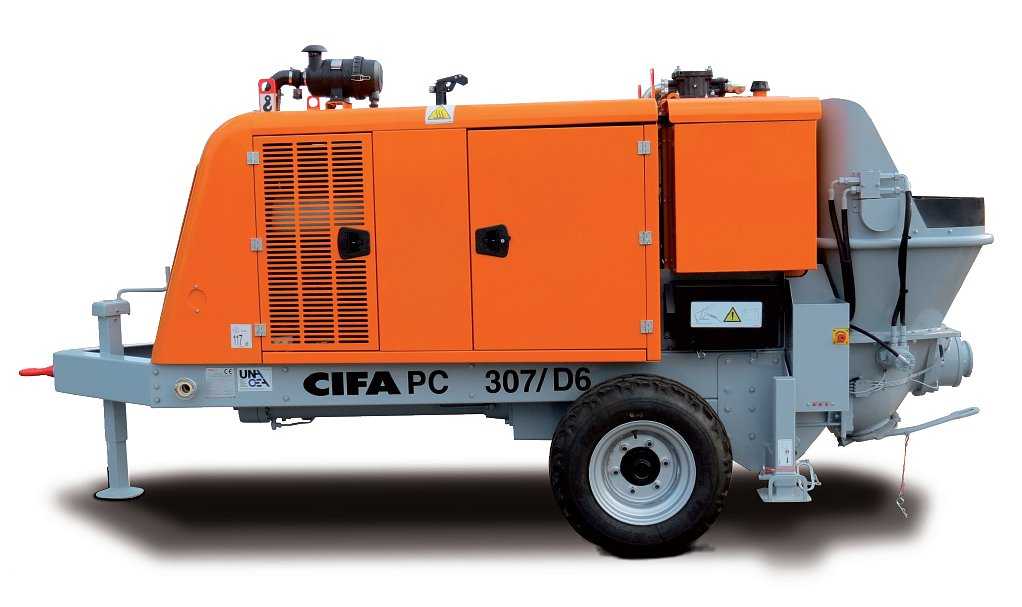

Одной из самых популярных позиций у российских строителей, занятых монолитным домостроением и промышленным строительством, по праву считаются стационарные бетононасосы. CIFA имеет широкий модельный ряд этих машин, который включает в себя три основные серии насосов: 6-ю с производительностью от 30 до 52 м3/час, 7-ю – от 65 до 70 м3/час и 8-ю, представленную двумя моделями с производительностью до 87 м3/час. Машины имеют два основных варианта исполнения: с дизельным или электрическим двигателями. В зависимости от модели и условий эксплуатации, теоретическая высота подачи колеблется от 100 до 220 м, по горизонтали от 400 до 1000 м. Универсальность использования стационарных бетононасосов CIFA определяется широким спектром их применения вместе с раздаточными стрелами, а относительно невысокая цена этих машин выгодно отличает их от других европейских производителей.

Серии	«6»	«7»	«8»
Модель	РС 307	РС 506 /309	РС 607 /411	РС 709 /415	РС 707	РС 907 /612
Производительность до м.куб /час.	30	52/34	65/43	70/46	65	87/56
Мощность двиг.  Диз. /Электр. кВт.	37/30	65/55	82/75	118/ 110	82/75	118/110
Макс. давление, Бар.	70	57/91	72/112	94/150	73	73/116
Размер цилиндров, мм.	176х 1000	176х 1000	176х 1500	176х 1500	200х1500	200х1500
Подача по горизонтали, м	500	400/650	500/800	670/1000	500	500/800
Подача по вертикали, м	120	100/160	120/180	160/220	120	120/180
Масса, кг.	2480	2900	4470	4620		4990
Размеры мм.   д-ш-в	4039-1403-2098	4315-1570-2175	5075-1850-2471	5075-1850-2471	5075-1850-2471	5332-1850-2471

Бетононасосы исполнены в виде автоприцепа с прицепным узлом, унифицированным для грузовых автомобилей.

Комплектация:

Жесткая рама с одной осью и 2-мя колесами

Сцепное буксировочное устройство

Выдвижные опоры – для модели «РС307» – 3 шт., для модели «РС506 – РС907» – 4 шт.

Разгонный трубопровод с хомутами и уплотнениями

Промывочный водяной насос 70 л/мин. – 20 бар

Переключатель давления бетона на насосе (кроме моделей 307 и 707)

Промывочный шланг в комплекте с форсункой

Виброраспределитель на загрузочной решетке

Присоединительный фланец для промывки

Промывочные шары – 2 шт.

Шароуловитель.

Централизованная смазка.

Дистанционное управление с кабелем 20 м.

Акустический сигнал поломки двигателя.

Однотонная покраска.

Набор инструментов.

Инструкции по управлению и эксплуатации на русском языке.

Каталог запасных частей.

Бетононасосы комплектуются  бетоноводами 5” (125 мм.) – в стоимость бетононасоса не входят, гранулометрический состав смеси 0 – 50 мм.

Стандартный комплект бетоноводов 50 м., с хомутами, коленами и гибким шлангом 4 м.

Труба 3000 мм               14 шт.Труба 2000 мм                2 шт.Труба 1000 мм                1 шт.Колено 90 R=1000          1 шт.Колено 90 R=250            2 шт.Колено 60 R=1000          1 шт.Колено 45 R=1000          2 шт.Колено 30 R=1000          1 шт.Гибкий шланг 4000 мм.   1 шт.Крепежный хомут           25 шт.Уплотнение                    30 шт.

«PC307 и РС506», могут комплектоваться бетоноводами 4” (100 мм.), гранулометрический состав смеси 0 – 40 мм.

Под заказ возможна поставка бетоноводов размером от 2” ( 50 мм) до 7” (175 мм).

—————————————————————————————-

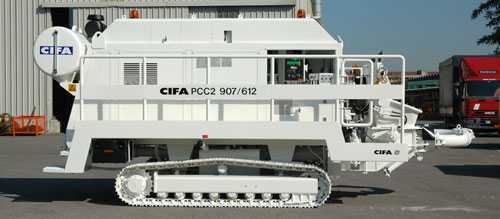

Серия “8” на гусеничном ходу.

– Максимальная скорость км/ч 5 – Максимальная тяговая сила da N 1100 – Полная масса кг 7300

– Воздушный компрессор – Расход л/мин 700 – Давление бар 12

Технические характеристики бетононасоса:– Модель PC 907/ 612 – Мощность двигателя (дизель/электро) 118 118 кВт– Макс. теоретическая производительность 87/ 56м3/ч – Макс. давление на бетон 73/116 Бар– Число циклов в минуту 31/ 20 – Размеры цилиндров подающих бетон (диаметр х длина) 200х1500 мм– Объем приемного бункера 450 л

—————————————————————————————-

Серия “HPG”

Технические характеристики бетононасоса:Модель HPG 1410/HPG 817.Мощность двигателя (дизель/электро) 181/181 кВт.Макс. теоретическая производительность 136/80 м3/ч.Макс. давление на бетон 101/172 Бар.Число циклов в минуту 36/21.Размеры цилиндров, подающих бетон 200х2000 мм.Объем приемного бункера 650 л.

—————————————————————————————-

Дополнительное оборудование:

1. Воздушный компрессор с приводом от гидравлики бетононасоса с приспособлением для прочистки трубопроводов.

2. Зимняя комплектация бетононасоса (-25).

3. Клапан отсечки бетона.

    Неразборный                                                 Разборный                                       Гидравлический

4. Распределитель бетона.

Технические характеристики

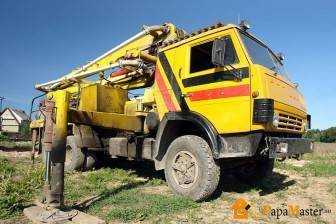

Автобетононасос, установленный на удлиненное шасси отечественного крупнотоннажного четырехосного автомобиля КАМАЗ-65115 6х4, обладает набором технических характеристик, которые в полной мере обеспечивают выполнение всего комплекса возлагаемых на него задач.

В частности, подача бетона бетононасосом возможна практически на любую строительную площадку, что обеспечивается характеристиками шасси этого автомобиля, имеющего дизельный двигатель с турбонаддувом и обладающего максимальной полезной мощностью 280 л.с.

Машина имеет хорошую проходимость и маневренность, о чем свидетельствуют следующие ее характеристики:

• максимальная скорость – 60 км/час;
• величина преодолеваемого склона – 25%;
• радиус поворота – 10,5 м.

Высокая проходимость автомобиля также обеспечивается благодаря наличию четырех осей, что позволяет ему производить менее значительное давление на дорожное полотно, чем, например, трехосный автомобиль той же массы. Модель SANY SY5296THB 37 IIIB – это бетононасос так же устанавливаемый на шасси грузового автомобиля.

Автокран КС-5574BY под торговой маркой «ЗУБР» предназначается для работы на рассредоточенных объектах, а оцинкованные трубопроводы в сочетании современными гидроаппаратами существенно снижают затраты на обслуживание кранов. Подробности можно узнать

Автомобиль имеет следующие габаритные характеристики:

• полная масса – 23 650 кг;
• длина бетононасоса – 10 300 мм;
• ширина – 2 500 мм;
• высота – 3 900 мм.

Собственно бетононасос, смонтированный на шасси автомобиля КАМАЗ, обладает следующими характеристиками:

• максимальная скорость подачи бетонной массы на выходе бетонораспределителя (производительность бетононасоса) – 90 м3/час;
• число секций – 4;
• предельная высота подачи бетона – 32 м;
• давление, оказываемое бетонотранспортным поршнем на бетонную смесь – 7,5 Мпа;
• предельный размер элементов наполнителя – 50 мм;
• внутренний диаметр в бетоноводе – 125 мм;
• загрузочная воронка – 0,7 м3;
• высота загрузки – 1 400 мм.

Все манипуляции с доставленным на строительную площадку бетоном, его подача и заливка бетононасосом производится с помощью стрелы, характеризующейся следующими параметрами:

Виды установок

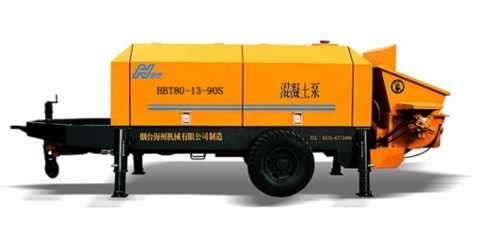

Стационарные бетононасосы

В строительной отрасли эксплуатируются несколько разновидностей бетононасосов, что регламентирует ГОСТ ISO 21573-1-2013. Они могут различаться по следующим характеристикам:

Вид двигателя

Стационарные агрегаты могут работать на дизельном или электрическом моторе. Техника, оснащенная электродвигателями, как правило, применяется на закрытых стройплощадках.

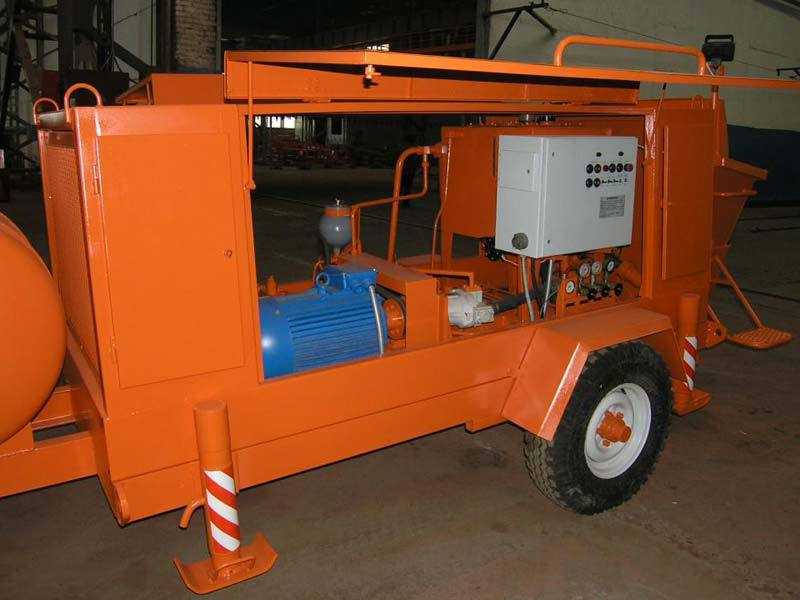

Электрическая установка

Однако у нас она не пользуется особой популярностью из-за отсутствия доступа к электричеству, что характерно для многих строительных площадок. Поэтому более популярными являются модели с дизельными двигателями.

Дизельный агрегат

Тип привода

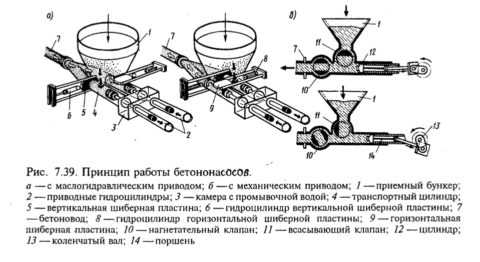

Принцип работы бетононасосов с двумя типами проводов

Работа бетононасосов может осуществляться при помощи механического или гидравлического приводов. На сегодняшний день большинство моделей оснащены именно гидравлической системой. Она может обеспечить создание большего давления, что приводит к увеличению мощности насоса и дистанции, на которую можно транспортировать смесь.

Также к достоинствам гидравлики можно отнести увеличенный и более плавный ход рабочего поршня, обеспечивающий равномерное перемещение смеси по бетоноводу.

Конструкция насоса

Для подачи бетонного раствора применяются поршневые и роторные бетононасосы. Выбор вида оборудования производится исходя из конкретной задачи.

Поршневые бетононасосы

Принцип действия — происходит всасывание раствора, после чего возвратным движением поршня бетон выталкивается в бетоновод. Поршневые агрегаты обладают большей производительностью по сравнению с роторными.

Но они подвержены быстрому износу из-за проникновения внутрь механизма бетонного молочка и мелких частиц наполнителя. Также к недостатку подобной системы можно отнести неравномерность подачи раствора, что во многих случаях неприемлемо.

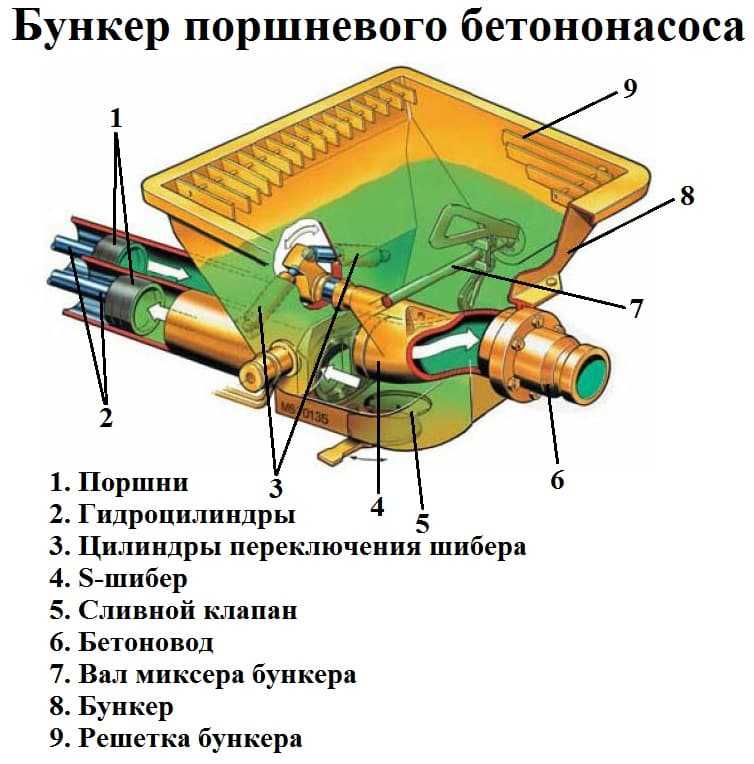

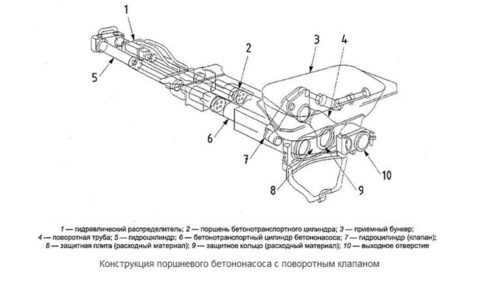

Устройство поршневого бетононасоса

Роторные бетононасосы

Бетонная смесь в этих агрегатах продвигается к бетоноводу при помощи покрытых резиной роликов, закрепленных на роторе. Такая система дает возможность применения смесей с заполнителем крупной фракции.

Бетононасосы, работающие по этому принципу, отличаются низким уровнем шума. При образовании заторов из бетонной смеси, внутри бетоновода можно запустить реверс (движение раствора в обратном направлении).

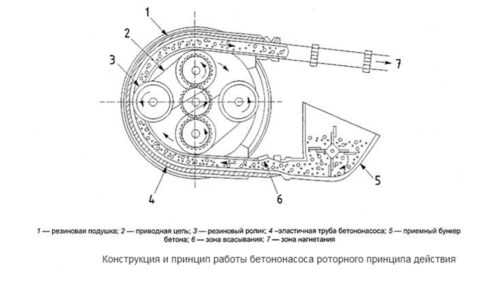

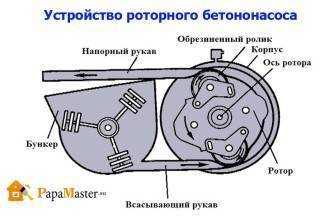

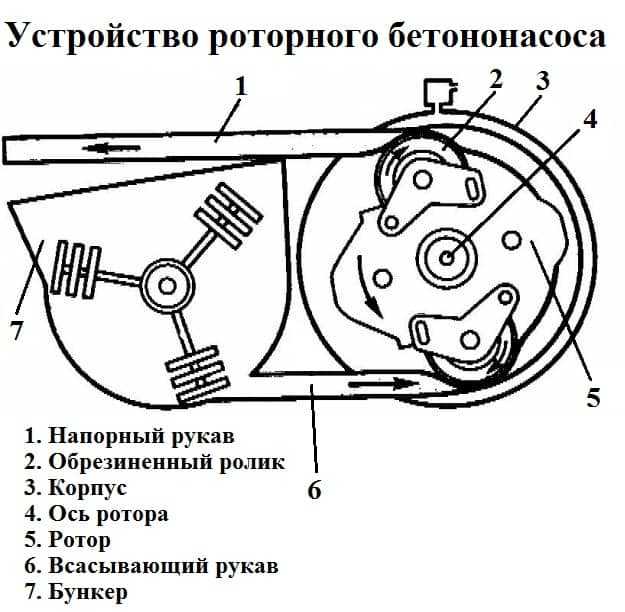

Схема роторного бетононасоса

Предназначена роторная техника, как правило, для небольших объемов работы. Такие агрегаты удобнее использовать на объектах, где при бетонировании производится частое армирование. В роторных системах насущной проблемой является повышенный износ шлангов, который повреждается заполнителем, особенно щебнем.

Важной деталью насосной системы является шибер. Он обеспечивает доступ смеси в бетоновод или, наоборот, перекрывает дорогу. Применяется три разновидности таких клапанов:

Применяется три разновидности таких клапанов:

1. С-образный.
2. S-образный.
3. Рок-шибер.

Первые два вида клапанов производятся из стали и чугуна, последний — исключительно из чугуна.

Изучаем основные характеристики бетононасосов используемых на стройплощадках

Все существующие характеристики бетононасосов мы можем условно разделить на несколько основных категорий, разделяющих технику на определенные виды:

1. Привод.

В этой категории можно выделить три основных типа: механический, гидравлический и кривошипно-шатунный.

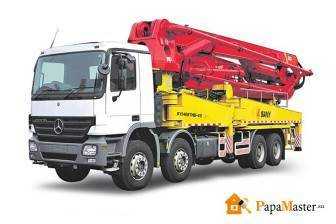

автобетононасос SANY SY5400THB-45

автобетононасос со сложенной стрелой

2. Конструкция насоса.

Здесь выделяют два основных варианта конструкции: беспоршневая (роторная) и поршневая.

3. Бетоноподающее устройство.

По принципу подачи определены следующие варианты оборудования: малогабаритные, стационарные, линейные и стреловые.

4. Способ транспортировки.

По методу передвижения выделены следующие типы устройств: поставленное на шасси тягача, поставленное на шасси обычного транспортного средства, несамоходные прицепы.

5. Насосная система.

В данном случае определены только две группы: оснащенные шибером либо S-видной, либо С-видной формы.

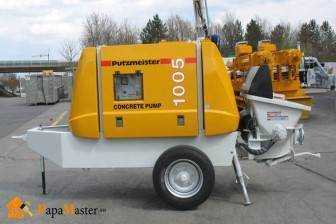

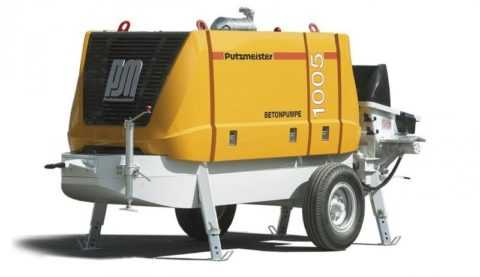

бетононасос BSA 1005 D

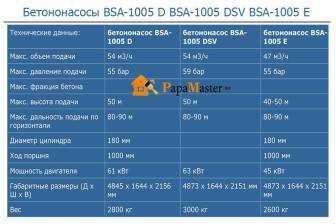

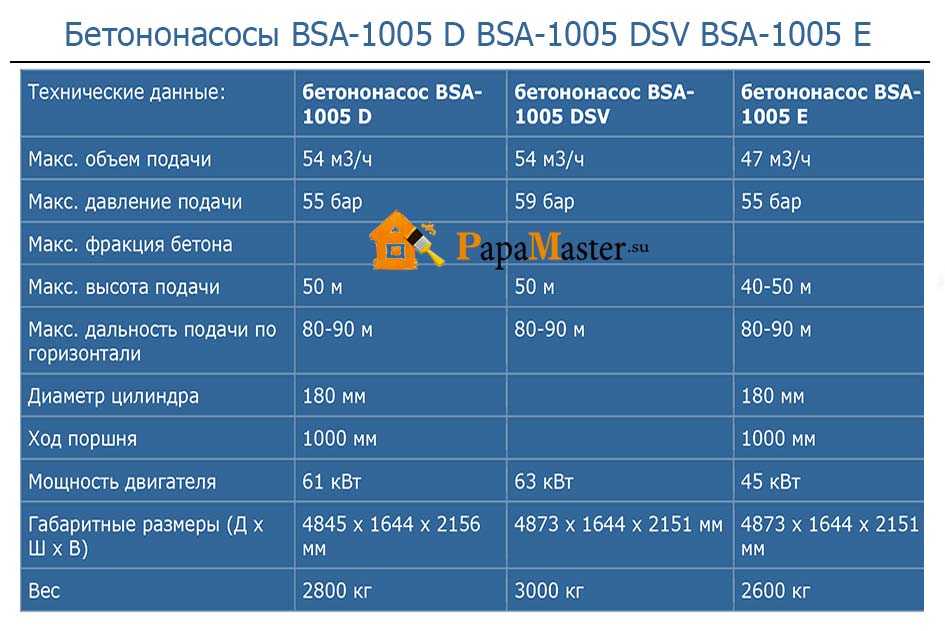

таблица с характеристиками бетононасосов BSA 1005D, BSA 1005DSV, BSA 1005E

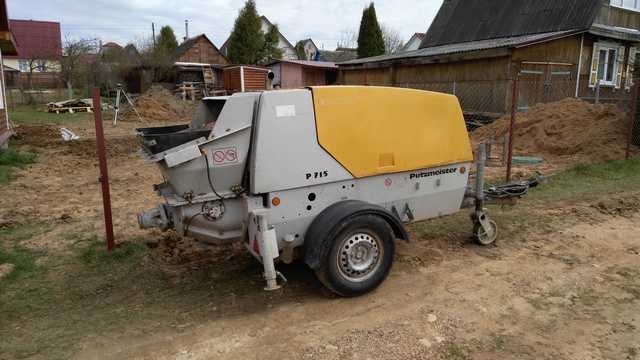

бетононасос P715 TD

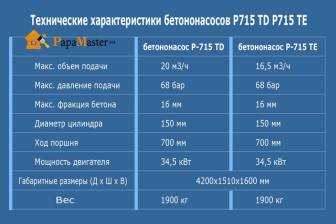

таблица с характеристиками бетононасосов P715 TD, P715 TE

Принцип работы механизма зависит от того, какими именно характеристиками он обладает. Рассмотрим наиболее важные моменты:

1. Тип гидравлический.

Аппарат с таким приводом транспортирует смесь сначала в бункер, затем посредством колебания поршня затягивает (процесс происходит после закрытия клапана нагнетания) и проталкивает смесь по трубе (процесс происходит после открытия упомянутого клапана). Ход подачи смеси проходит равномерно с постоянным количеством выдаваемого раствора.

2. Тип механический.

Процесс проходит аналогично описанному выше, но ход у поршня не длинный, из-за чего объем подаваемого материала не одинаков. Кроме того скорость движения поршня в цилиндре непостоянна, что может привести к перегреву двигателя.

роторная конструкция насоса

типы и принцип работы бетононасосов

3. Тип поршневой.

Подача смеси производится посредством создания давления от движения поршня в бункере. Машины оснащены автоматикой, при помощи которой можно регулировать мощность подаваемого потока смеси. Плюсы: высокая производительность и способность подать материал на достаточно большие расстояния и высоты.

4. Тип роторный.

Подача смеси производится посредством движения поворотного ротора, который затягивая материал из всасывающего рукава, выдавливает его в напорный рукав. Н могут использоваться беспрерывно на протяжении большого промежутка времени. Плюсы: чаще всего размещаются на аппаратах малых размеров (высокий показатель маневренности), а также очень плавная и равномерная подача строительного материала.

автобетононасос 58150v АБН 6521

автобетононасос

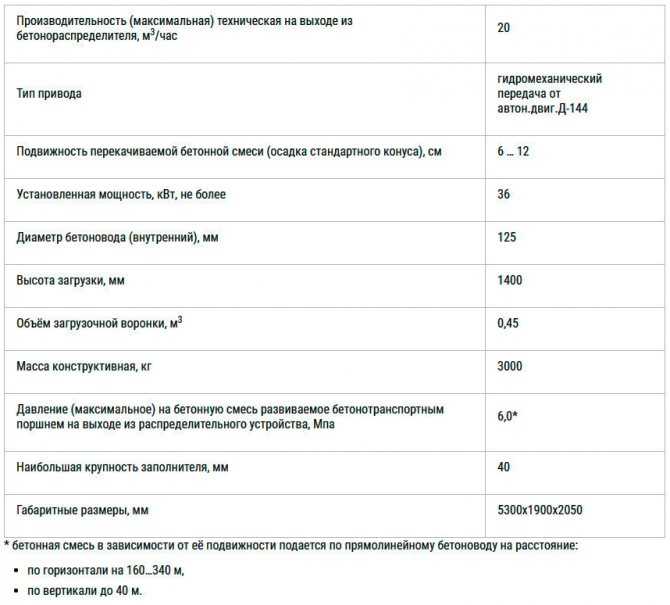

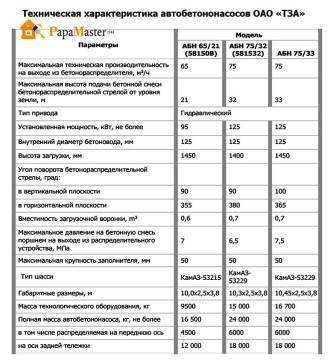

таблица характеристика бетононасосов АБН 65/21,АБН 75/32,АБН 75/33

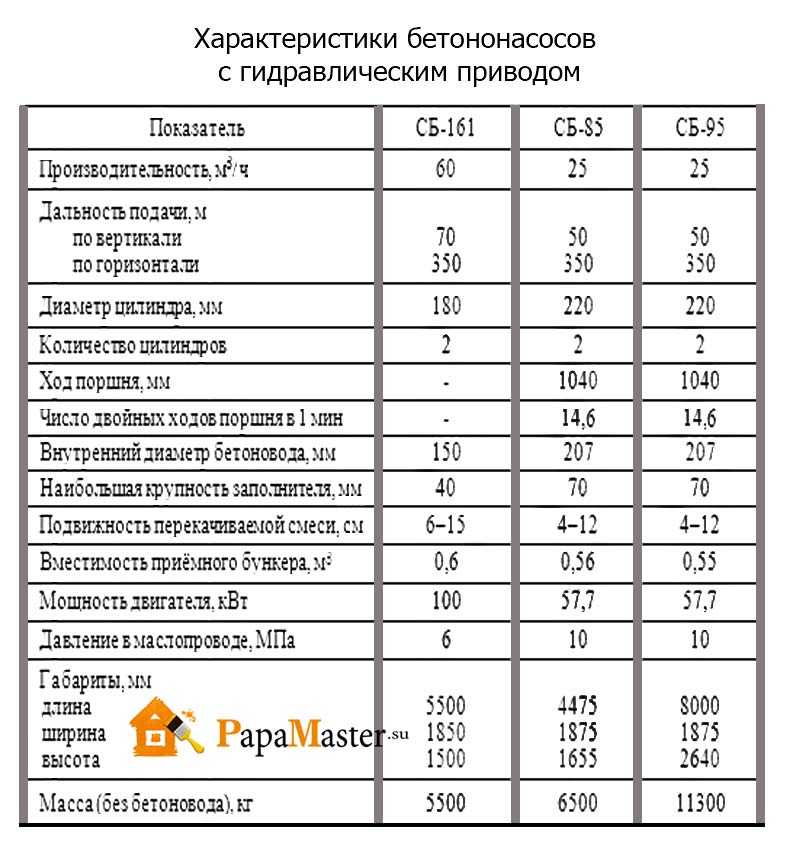

таблица характеристика бетононасосов СБ-123, СБ-165, СБ-161,СБ-126, БН-80-20

Производители стационарных бетононасосов

Если в 2010 году рынок стационарных бетононасосов в России на 50% был заполнен продукцией признанных заводов: PUTZMEISTER CONCRETE PUMPS GMBH, CIFA S.P.A, Schwing Stetter, Liebherr, агрегатами Туймазинского завода, то в настоящее время существенно выросла доля, занимаемая китайской техникой.

Сделаем небольшой обзор техники ведущих производителей:

Производитель выпускает широкий спектр установок с мощностью от 55 до 670 кВт, дальностью подачи раствора на высоту до 600 м и в горизонтальном направлении — до 2 км, производительностью до 100 м3/ч. Стационарный бетононасос Путцмайстер оснащен  дизельным или электрическим двигателем.

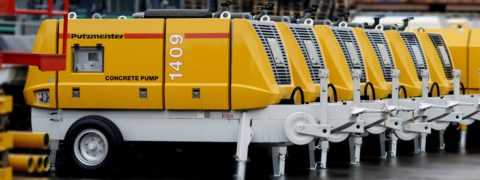

Стационарный бетононасос Putzmeister bsa 1409 d

CIFA.

Итальянский производитель может предложить 7 моделей, оснащенных дизельными двигателями и 5 — с электрическими моторами, применяемыми, как правило, на закрытых площадках, например, в тоннелях. Производительность бетононасосов варьируется от 30 до 140 м3/ч.

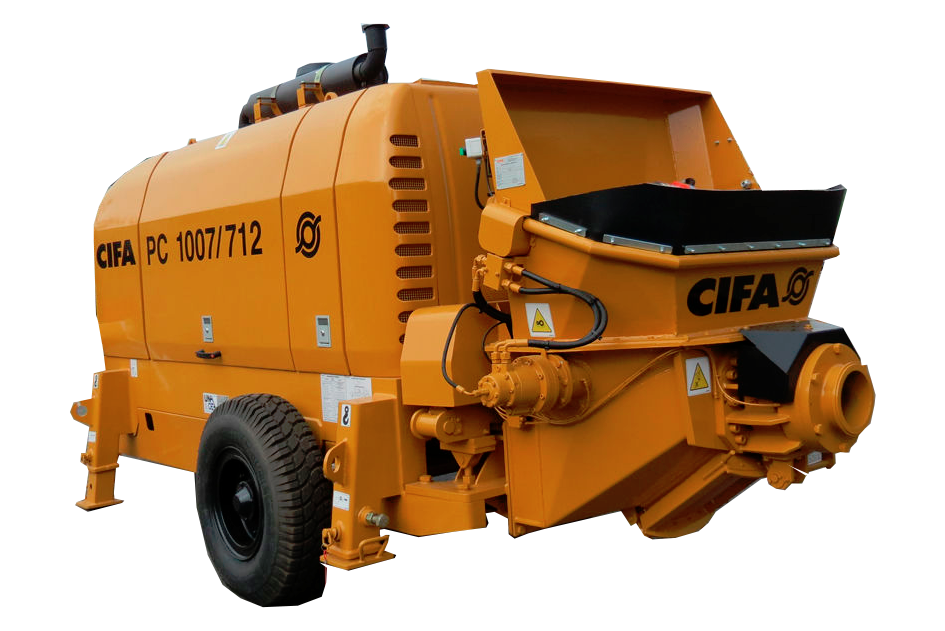

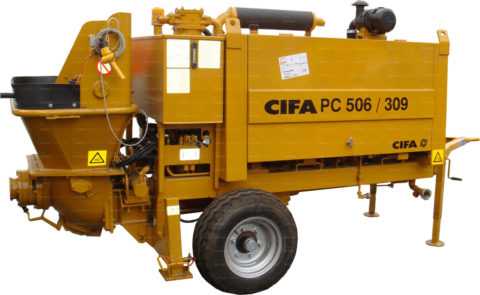

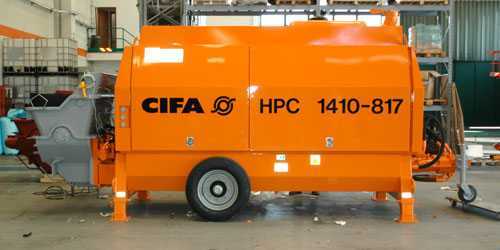

Стационарный бетононасос CIFA

MECBO.

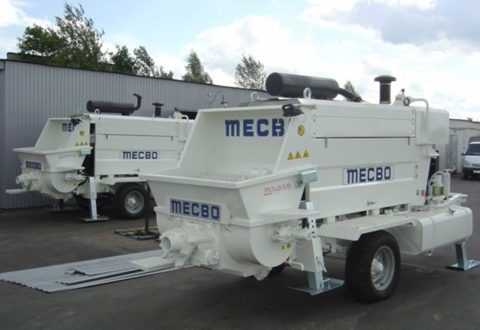

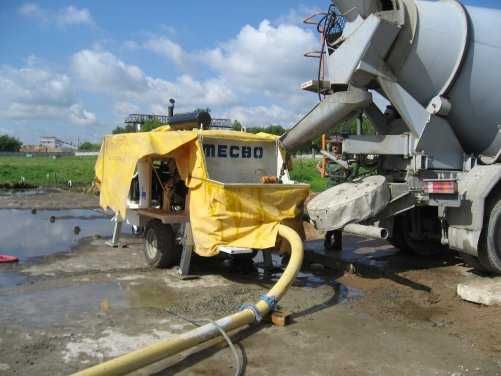

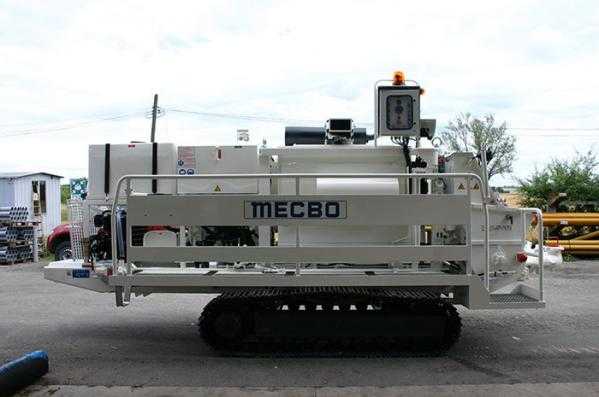

Насос бетонный стационарный MECBO

Еще один итальянский завод предлагает 6 видов бетононасосов с производительностью от 30 до 150 м3/ч. Мощность стационарных моделей не уступает мощности мобильных агрегатов, а цена их — значительно привлекательнее.

Например, характеристики, которыми обладает наиболее популярный стационарный бетононасос типа «MECBO»: мощность — 150 л.с., производительность — 65 м3/ч, емкость загрузочного бункера — 480 кг, давление — 75 бар, вес установки — 4,1 т.

Для небольших объектов компания предлагает интересный стационарный агрегат, являющийся навесным оборудованием к погрузчику Bobcat и работающий от его двигателя. Модель обладает производительностью до 22 м3/ч и способна подавать бетонный раствор на 15 м в высоту и на 75 м — в горизонтальном направлении.

Этим старейшим предприятием на нашем рынке предложен широкий модельный ряд техники с производительностью до 116 м3/ч, характеризующейся отменным качеством и надежностью в работе.

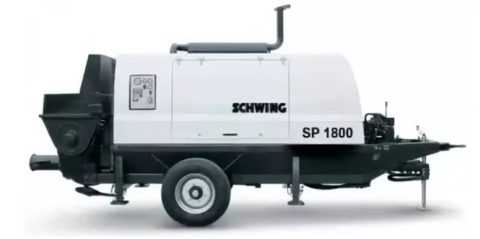

Стационарный бетононасос sp 1800

Немецкая компания выпускает 5 марок стационарных бетононасосов: THS 80 D, THS 80 DH, THS 110 D, THS 140 D с производительностью от 71 до 135 м3/ч , оснащенных дизель-гидравлической системой привода, THS 70 Е с электрогидравлической системой привода и производительностью до 66 м3/ч.

Бетононасос Liebherr с электроприводом

Туймазинский завод автобетоновозов.

Предприятием выпускается три модели стационарных агрегатов:  БН-20Е с электрическим приводом, БН-20Д и БН-70Д — с дизельным, с производительностью 20 и 70 м3/ч.

Агрегат производства Туймазинского завода

ООО «Строительные машины» (Рязань).

Завод производит технику марок БН-25Д, БН-25Е, БН-40 и БН-80, обладающую  производительностью в 25, 40 и 80 м3/ч.

Рязанская установка

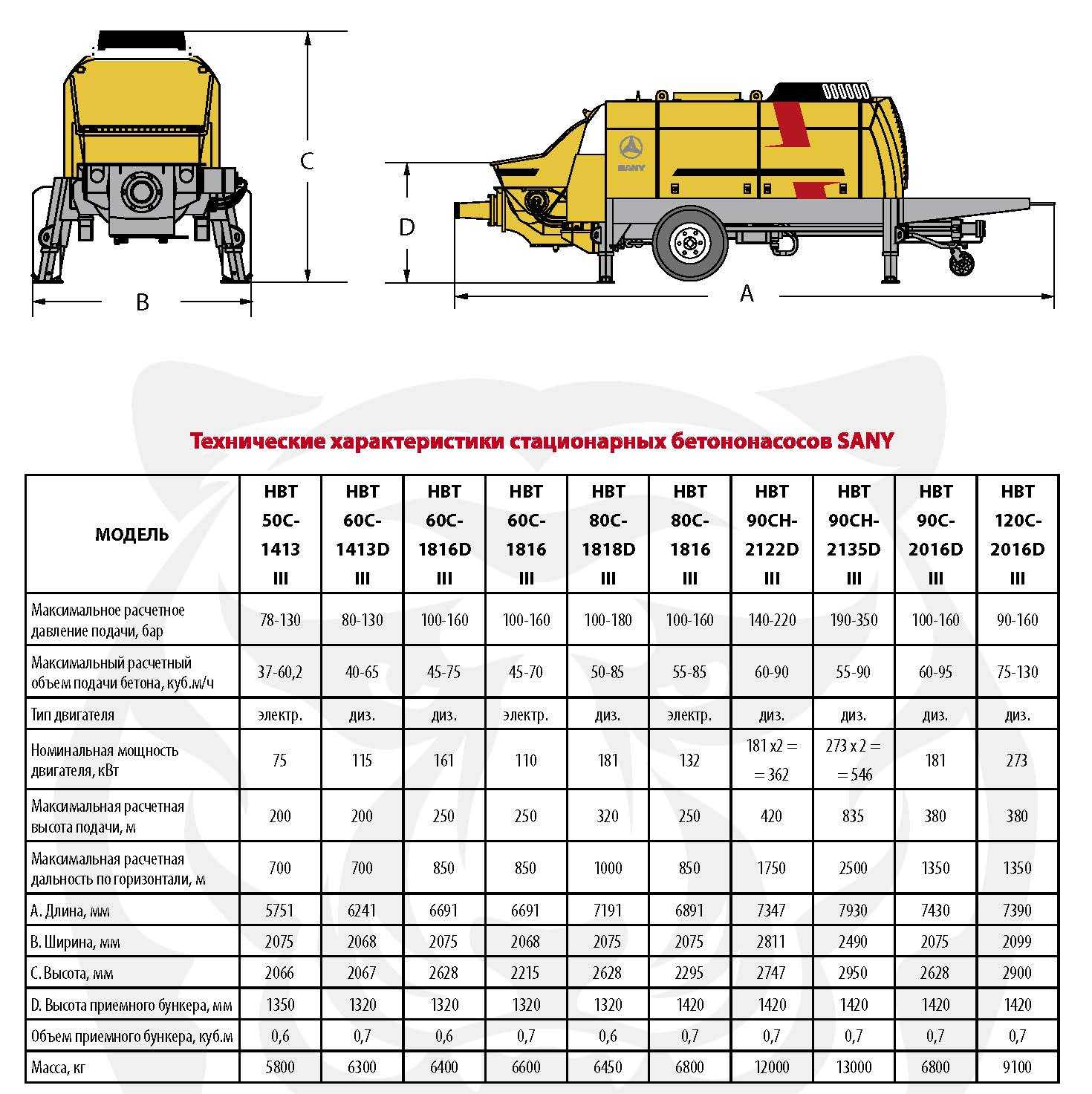

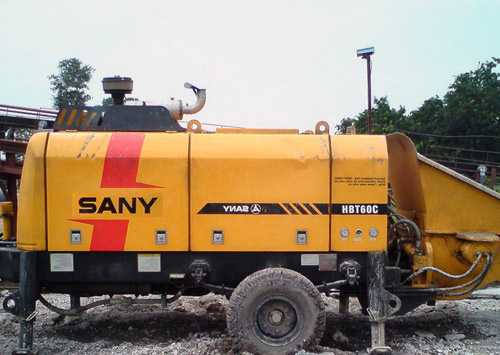

Из китайской техники наиболее заметными представителями на рынке РФ являются заводы Zoomlion и Sany Heavy Industry.

В последнее время наблюдается тенденция к слиянию крупных производителей бетононасосов. Так, произошло образование трех конгломератов:  Cifa/Zoomlion, Sany/Putzmeister, XCMG/Schwing Stetter.

Покупать стационарный бетононасос новый — не всегда экономически оправдано. Зачастую выгоднее взять технику в аренду или купить оборудование, бывшее в употреблении.

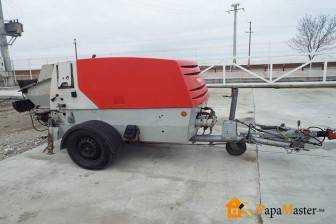

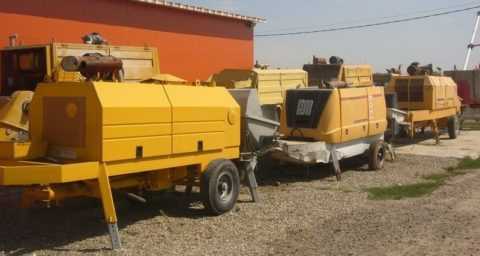

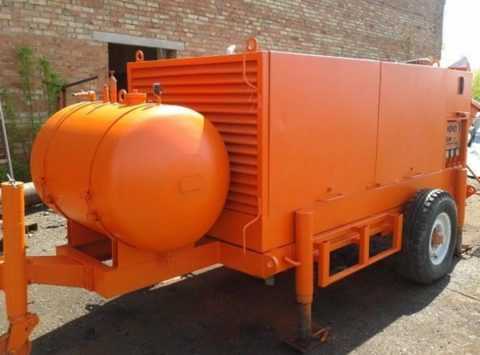

Б у стационарный бетононасос сб 207 в аренду

При желании можно и своими руками изготовить примитивный бетононасос, который отлично справится с работой на загородном участке. Для этого можно взять за основу готовый чертеж. Лучше всего остановиться на варианте с электромеханическим приводом и поршневым насосом. Такая модель сильно не ударит по карману при производстве.

Стационарный бетонный насос относится к тем видам спецтехники, которые значительно облегчают процесс возведения сооружений любого типа из бетона. Подбор варианта установки осуществляется индивидуально, исходя из специфики объекта. Разнообразие моделей бетононасосов на рынке позволяет учесть все необходимые аспекты.

Производители бетононасосов

Производители бетононасосов различных стран выпускают в настоящее время огромный ассортимент техники для бетонирования. Выбор этих машин настолько огромен, что практически невозможно говорить о привязке данной производственной отрасли к определенному географическому региону.

Однако имеются достаточно ярко выраженные региональные предпочтения в данной области. Так, на российском и украинском рынках, например, в основном преобладают бетононасосы европейских, южно-азиатских и североамериканских производителей, тогда как в самой Северной Америке предпочтение отдается китайской технике бетонирования.

Вместе с тем, на российском рынке становится все больше машин китайского производства, что обусловлено следующими причинами:

• достаточно низкие, по сравнению с западноевропейскими производителями, цены на поставляемое оборудование;
• предлагаемые китайскими производителями модели аналогичны европейским образцам;
• китайские бетононасосы собираются в основном из комплектующих, произведенных в Европе.

Наиболее известными европейскими производителями бетононасосов являются:

• немецкие фирмы Reich Baumaschinen, ELBA-WERK, Schwing, Putzmeister;
• итальянские фирмы MECBO, SERMAC, CIFA.

Способы размещения бетононасосов

Главное различие агрегатов — варианты из базирования. Бывают автомобильные, передвижные (мини) и стационарные бетононасосы.

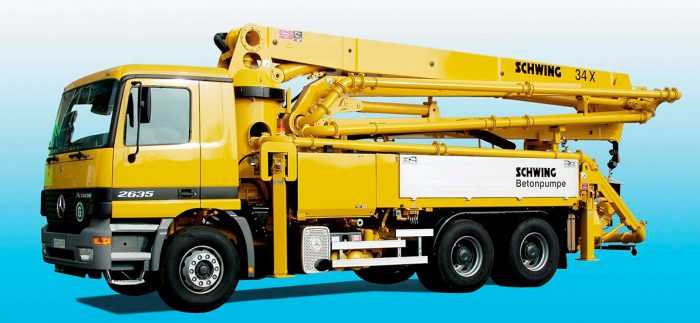

Автомобильное оборудование

Высокая мобильность позволяет использовать такой вариант даже в том случае, если строительство ведется на участках максимально удаленных от благ цивилизации. Это автомобиль (чаще грузовой), имеющий специальную платформу, на которой надежно зафиксирована насосная станция с бетоноводом, уже подсоединенным к ней.

Основные составляющие автобетононасоса — бункер для приема бетона и стрела. Последний элемент — стальная труба, имеющая несколько участков, называющихся коленами. Длина, на которую способна «подняться» такая стрела, составляет 10-64 м. Последний ее элемент соединяют с гибким шлангом, на сленге его называют хоботом. Он дает возможность направить струю раствора в заданное место. Перед запуском оборудования в него заливают определенное количество цементного молока либо специального химического (пускового) раствора для смазки труб.

Преимущества автомобильного бетононасоса:

• максимальная длина перекачки — до 200 м, высота — до 70 м;
• максимальная производительность (до 90 кубометров в час);
• отсутствие необходимости поиска подходящего транспорта;
• относительная компактность станции;
• большая маневренность.

Недостатки:

• дорогая аренда;
• недостаточная высота подачи, если сравнивать со «стационаром».

Стационарные бетононасосы

Такие агрегаты называют стационарными условно, так как большая их часть возможность передвижения все же имеет, но не умеет перемещаться без посторонней помощи. Первый пример — прицеп, на который установлена бетононасосная станция. Транспортировка его осуществляется специальной техникой — тягачом.

Установка агрегата на отдельной площадке дает возможность сделать бетононасос более мощным, так как бетоновод — длинный гибкий шланг — на него устанавливают непосредственно на месте строительства. Этот вид насосов используют при возведении многоэтажных заданий и высотных сооружений. Нередко для более эффективной эксплуатации бетоноводы можно подвесить на строительный кран.

Совершенно неподвижные бетононасосы, которые устанавливают на долговременное основание, — техника, применяющаяся на заводах ЖБИ. Однако в этих случаях используют ленточные транспортеры или бадьи, перемещаемые кранами (козловыми, мостовыми).

Плюсы стационарного и «полустационарного» прицепного вида:

• возможность перекачивания очень большого количества бетонной смеси, если сравнивать их с автобетононасосами (200 и более кубометров в час);
• максимальное расстояние подачи раствора — 300 м по горизонтали, 100 м по вертикали;
• разные способы подачи раствора: как по горизонтали, так и по вертикали;
• невысокая цена.

Минусы:

недостаточная маневренность;
невозможность быстрой транспортировки агрегата;
риск повредить шланг при неосторожной либо очень частой эксплуатации.

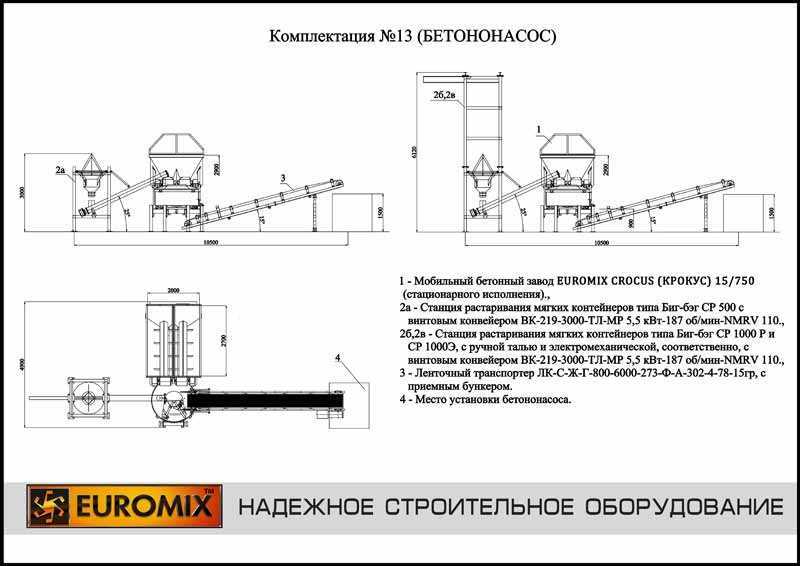

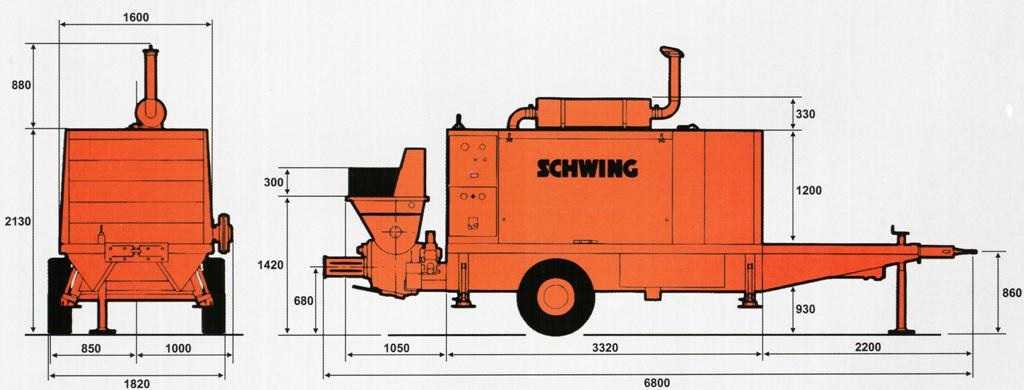

На стационарных агрегатах и на тех, что устанавливаются на автомобильные прицепы, используют поршневые системы, которым этот вид техники обязан самой высокой производительностью.

Специальные бетононасосы

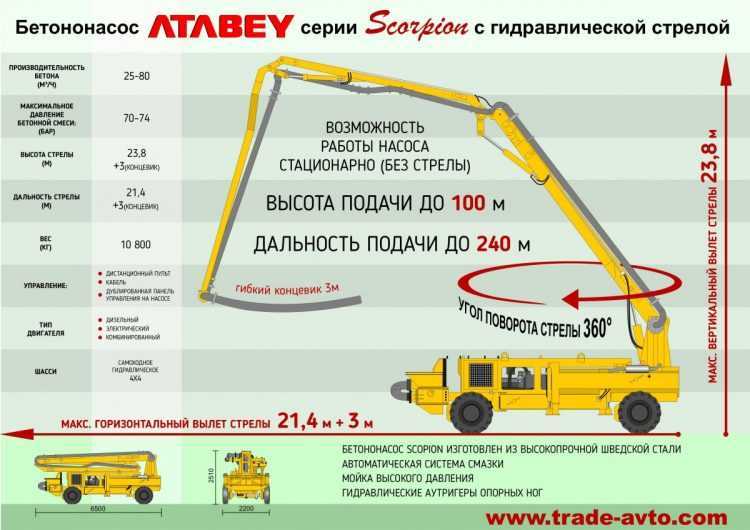

Существуют автобетононасосы, оснащенные миксером, однако максимальная вертикальная перекачка данного вида оборудования невелика — всего 30 м. Есть еще одна разновидность техники — специальная, задачи ее уже далеки от того, чтобы называться тривиальными. Например, выпускают мобильные бетононагнетатели, имеющие гусеничный ход. Нередко их используют вместе с буровыми машинами. Замены такой технике не найти для строительства тоннелей в горной местности.

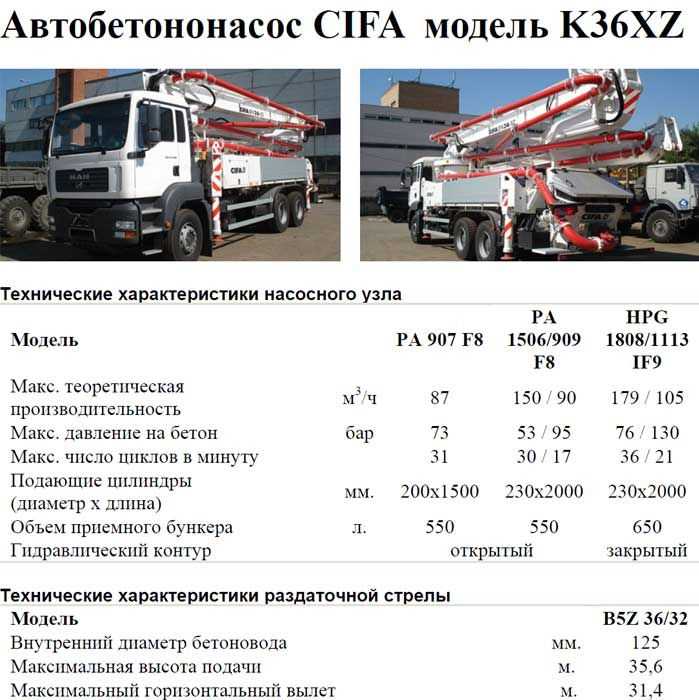

Другие примеры — комбинированные установки, производящие и перекачивающие раствор, бетононасосы, имеющие гидравлический манипулятор для напыления смеси на различные поверхности. Список этот можно продолжать, так как применяются незаменимые бетонные смеси очень широко. Спецтехнику разрабатывают в России (Строймаш-центр), Германии (Putzmeister AG), Италии (CIFA, Mecbo) и Китае (MITSUBER, XCMG).

Передвижные мини-станции

Этот вариант используют, когда необходимо относительно небольшое количество бетона. Специализация мини-насосов — помощь при сооружении небольших и средних объектов. Маленькие размеры позволяют легко передвигать бетононасос по участку, что делает работу быстрой и сравнительно легкой.

Однако за такую суперманевренность мини-оборудование расплачивается худшими техническими характеристиками — максимальной высотой и длиной подачи. Первая составляет 50 м, вторая — 150. Однако в частном строительстве эти недостатки, как правило, минусами не являются.

Предпосылки появления автобетононасосов

Всё покрыто мраком и тайной. До сих пор учёными выдвигаются гипотезы, кого считать автором бетона, который придумали несколько тысячелетий тому назад.

Какой думающий человек задался вопросом о передаче свежеприготовленного раствора на большие расстояния, непосредственно к месту бетонирования.

• Начало XX века знает несколько попыток создания подобных устройств;
• 1907 некоторыми источниками называют как год, когда был собран примитивный бетононасос, только неизвестно кем;
• В 1927 звания «первооткрывателей» чуда изобретения удостоились немецкие инженеры;
• Они рискнули подавать смесь из бетономешалки напрямую на строительную площадку, возводимой башни;
• Хорошую идею не надо проталкивать, она сама разносится по заинтересованным лицам. Первые опыты позволили получить бетонную технику, доставляющую раствор по вертикали на 38 м, по горизонтали на 120 м, с наклоном передающего конуса от 60 до 120 см;
• Результатом стало повышение производительности труда, сокращение сроков времени строительства, затвердевания бетона, снижение стоимости заливки;

Исторический экземпляр

• В 1965 году установка бетононасосов на шасси немцами открыла эпоху серийного выпуска агрегатов;
• 1968 год — машины украсились распределительными стрелами, но история автобетононасосов на этом не окончена.

Какие конструкции бетононасосов существуют

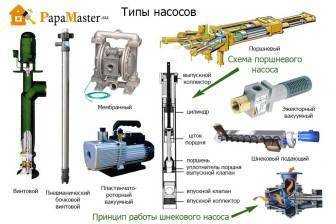

По типу привода бетононасосы бывают гидравлическими и механическими. По конструкции разливают беспоршневые и поршневые. По способу передвижения бетононасосы бывают стационарными и мобильными. Несмотря на кажущееся разнообразие, сегодня в строительстве используют два типа бетононасоса: поршневой (с гидравлическим приводом) и роторный (с механическим приводом).

В роторном агрегате смесь подается за счет роликов, которыми оснащен корпус ротора: они в процессе вращения давят на подающий рукав и бетон выбрасывается оттуда. Но самостоятельно сделать такой бетононасос очень трудно, так как конструкция роторного типа сложная, поэтому обычно своими руками собирают поршневые агрегаты.

Поршневая установка включает три основных детали:

• Поршень – приводит в действие цилиндр
• Цилиндр – деталь, ответственная за забор смеси из бункера и ее перекачку
• Привод – обычно выбирают гидравлический или электромеханический

Чаще всего используются однопоршневые агрегаты, так как двухпоршневые предполагают сложную конструкцию. Эксплуатация двухпоршневых агрегатов осуществляется благодаря электрическому или дизельному двигателю, который преобразовывает энергию гидравлическую в механическую.

Технические характеристики автобетононасоса. Что это такое?

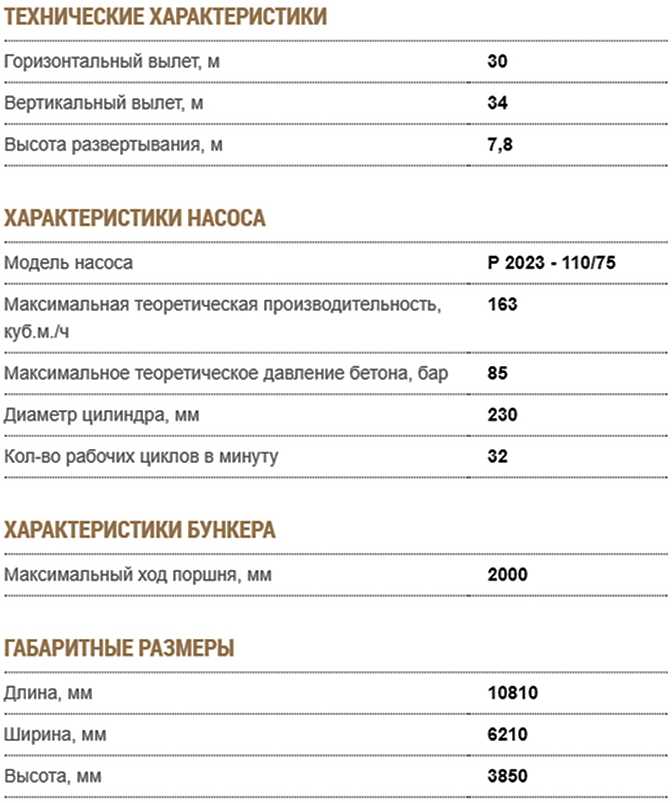

Технические характеристики автобетононасоса

Автобетононасос – это устройство, предназначенное для перекачки бетона. Устанавливается такая конструкция на шасси грузового автомобиля, а сама реализация бетонного раствора производится в разных направлениях: вертикально и горизонтально. Технические характеристики автобетононасоса зависят от многих факторов.

Производительность автобетононасоса немаленькая – 225 куб.м./ час. Выявляется этот показатель из следующих характеристик: способность подавать бетонный раствор достигает 60 метров высоту. И этот факт является одним из главных преимуществ устройства. Кроме всего прочего, автобетононасосы очень мобильны и легки в установке.

Технические характеристики автобетононасоса

Стоимость автобетононасоса принято рассчитывать исходя из длины стрелы – одной из главных составляющих этого устройства. Именно через неё происходит подача бетона на стройплощадку. А её размеры варьируются в пределах 22–66 метров.

Автобетононасосы активно применяются при строительстве высотных домов, многоэтажных строений, шахт и мостов. Без использования автобетононасоса невозможно было бы строительство монолитного дома.

Ключевые принципы работы автобетононасоса заключены в следующем:

Для качественной работы автобетононасоса необходима площадь не менее 6 х 9 метров. В стоимость сметы обычно включается так называемая пусковая смесь, которая необходима устройству сразу же после того, как оно будет разложено. Зачастую подобная техника появляется на объекте за 1– 1,5 часа до прибытия миксеров.

Оператор устройства производит все необходимые первичные работы: расставляет технику, раскладывает стрелу и лишь, затем происходит непосредственная подача бетонного состава миксерами.

Разновидности автобетононасосов и их характеристики

Разновидности автобетононасосов. Специалисты выделяют две основные разновидности автобетононасосов:

• Поршневой автобетононасос.
• Роторный автобетононасос.

Такие устройства незаменимы в случаях, когда объект располагается на местах старой застройки. Поэтому применение в работах бетоносмесителя становится попросту небезопасным, ведь в любой момент может привести к разрушению имеющихся на территории сооружений.

Также истинной необходимостью в применении таких устройств стал и тот факт, что бетоносмесители не всегда имеют возможность приблизиться к нужному объекту. Препятствием для них может стать плохая грунтовая поверхность, река, полное бездорожье и овраги, а также столбы и линии электропередач.

Таким образом, автобетононасосы – техника незаменимая. Одним из главных её преимуществ является мобильность, несмотря даже на то, что при этом производительность снижается в несколько раз. Специалисты и вовсе отмечают, что последний показатель – отнюдь не обязательный критерий при проведении строительный работ с использованием автобетононасосов.
