Технология обустройства выгребной ямы из монолитного бетона

Сливная яма из кирпича

Как альтернатива бетонным кольцам для строительства сливной ямы своими руками рекомендуют использовать кирпич. В настоящее время это достаточно дорогой материал. Однако если на участке имеются старые запасы некондиционного кирпича, то такой вариант может быть рассмотрен и успешно воплощен.

Преимущества:

• Кирпич прочный и долговечный материал;
• При наличии минимальных навыках каменщика можно смело подтвердить наш принцип – строим сливную яму своими руками;

Недостатки:

• Прямоугольная или квадратная форма сливной ямы не выдержит больших нагрузок и в условиях высокой влажности может обрушится;
• возвести круглую яму, из кирпича, гораздо сложнее, необходимо иметь хорошие строительные навыки;
• если необходимо соорудить герметичную сливную яму своими руками потребуется достаточно большое количество цемента и песка для предотвращения просачивания воды через кирпич.

При наличии желания не сложно соорудить кирпичную сливную яму своими руками. Принцип работы такой же как при сооружении бетонной ямы. В виду того, что кирпич, в настоящее время, редко используется для изготовления сливных ям, то того объема информации для будущих строителей будет достаточно.

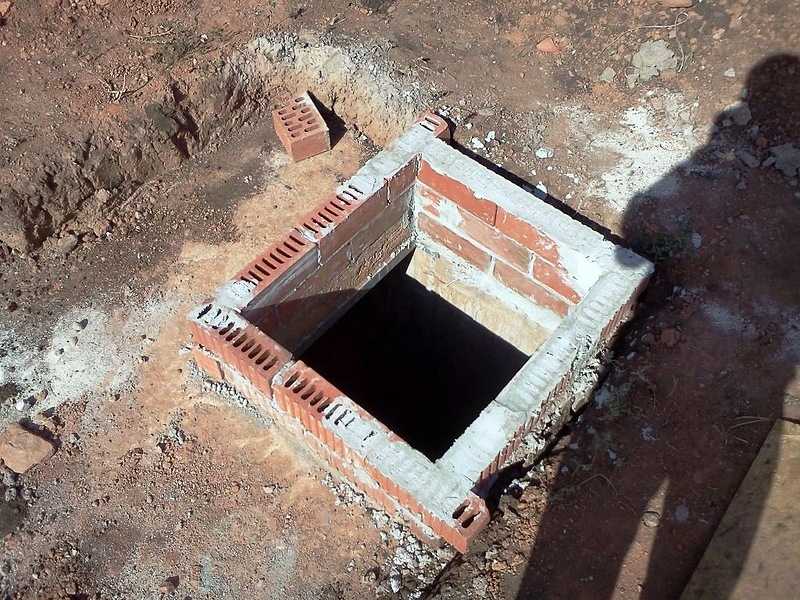

Фото 7. Примеры сливной ямы из кирпича

В настоящее время все более широкое применение находят герметичные сливные ямы. Их изготавливают на заводах из специального пластика. Такие емкости легко устанавливаются самостоятельно. Инструкции по установке имеются в наличии у продавцов таких систем. Однако наиболее перспективны самоочищающиеся системы канализации. Для установки и регулировки таких конструкций не обойтись без профессиональной подготовки.

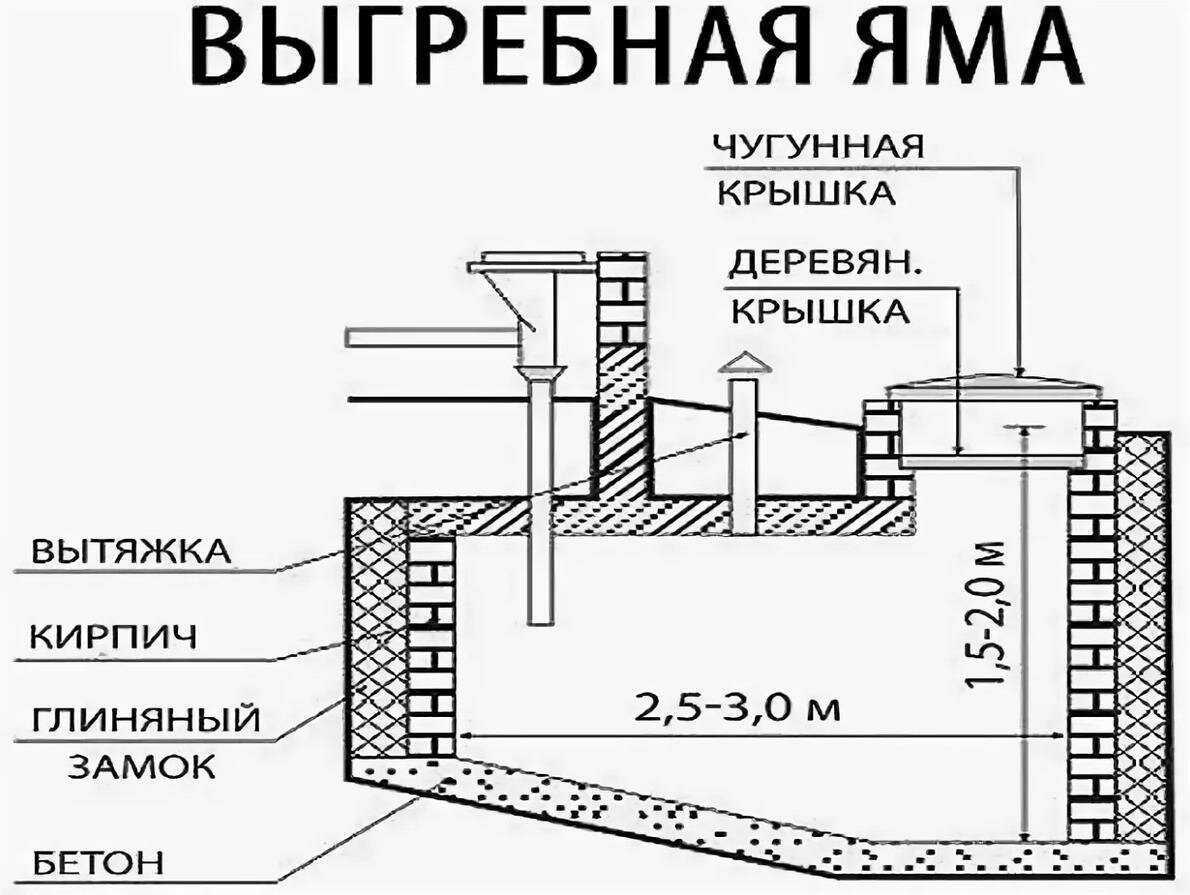

Конструкция выгребной ямы

Сливная яма, состоящая из бетонных колец, включает следующие элементы:

• железобетонные кольца (около 1 м и 0,7 м в диаметре);
• люк (железный или деревянный);
• стояк для вентиляции;
• железобетонное перекрытие;
• опорное кольцо из бетона;
• железное кольцо для опор;
• стяжка цементная;
• донная плита.

При желании увеличить объем резервуара для отходов, можно увеличить глубину закладки колец либо использовать их большего диаметра. Так, применение находят и кольца из бетона диаметром 1,5 и 2 метра. Перед установкой проводят строгие замеры расстояния от ямы до жилых домов, колодцев и площадок. Их нормы прописаны в законодательстве. Глубина септика зависит от желаемых объемов. В среднем это 3 метра.

Определение необходимого количества бетонных изделий

Чтобы определить их количество для сливной ямы, необходимо посчитать сначала объем одного элемента. Для этого используют формулу: V = 3,14D2H/4 (D – внутренний диаметр, Н – высота). Разделив общий объем выгребной ямы на объем одного кольца, можно узнать необходимое количество колец.

Технические параметры и размеры бетонных колец для септика должны соответствовать ГОСТ 8020-90. Поэтому при расчете объема можно воспользоваться уже готовыми результатами, представленными в таблице.

Объем бетонных колец:

Обозначение	Внутренний диаметр, мм	Наружный диаметр, мм	Высота, мм	Объем, м3
КС-10-9	1000	1160	890	0,71
КС-15-9	1500	1680	890	1,59
КС-20-9	2000	2200	890	2,83

Обычно для дома, в котором проживает 3-4 человека, требуется 5 колец КС-10-9. С их помощью можно создать выгребную яму объемом 3,5 м3. Если необходима сливная яма своими руками большего объема, то надо взять или большее количество колец, или выбрать кольца с большим внутренним диаметром. Рассчитав, какого объема будет выгребная яма из бетонных колец, чертежи для ее монтажа можно сделать самостоятельно или найти в специальной литературе.

Обозначение кольца расшифровывается следующим образом: КС- кольцо стеновое, первая цифра – внутренний диаметр кольца, а вторая – высота в дециметрах

Использование бетонных колец для канализации частного дома очень выгодно экономически. Выгребная емкость из бетонных колец цена будет всегда меньше любого другого варианта с применением бетона. Это обусловлено тем, что кольца, изготовленные промышленным способом, имеют толщину стенок 7-10 см, а при использовании бетонных блоков или «монолита» этот параметр составляет 20-40 см. Следовательно, для колец используется намного меньше бетона, что делает их дешевле.

Защита от воды

Для того чтобы избежать агрессивного воздействия воды на бетон необходима гидроизоляция. Традиционно для этого применяются рулонные или обмазочные материалы. Они защищают от воздействия влаги, но могут отслаиваться и разрушаться. Полностью теряют свои свойства по статистике уже через 3 года.

Поэтому для того чтобы избежать агрессивного воздействия воды на бетон лучше использовать Пенетрон. Он поможет решить эти проблемы. Пенетрон содержит активные химические компоненты, в отличие от традиционных методов, которые защищают бетон внутри. Продают его в различных упаковках, вот они все.

Монтаж монолитного септика в 7 простых этапов своими руками

Чтобы сделать монолитный септик своими руками, достаточно тщательно изучить все основные этапы выполнения работ и четко следовать инструкции.

https://youtube.com/watch?v=Y4aNj1DFFTE

Как подготовить котлован

Сначала роют максимально ровную ему, грунт вынимают ведрами или специальной техникой, края обравнивают вручную. Ровность поверхности желательно проверять уровнем, углы делают по строительному уголку. Лишний грунт вывозят или распределяют по участку. После того, как котлован вырыт, грунт нужно просыпать песком слоем толщиной в 20 сантиметров, щебнем слоем в 5 сантиметров, тщательно утрамбовать, а сверху на дно стелют полиэтиленовую пленку.

Заливка основания

Стенки котлована от обрушения укрепляют досками. По периметру монтируют опалубку из деревянных щитов, внутрь укладывают арматурный каркас на камнях либо фиксаторах. Далее дно заливают бетоном марки минимум М300 и ждут несколько дней, пока застынет.

Как монтировать опалубку

После того, как полностью застыло бетонное основание, нужно сделать арматурный каркас для укрепления стенок и внутренних перегородок септика. Далее щиты из дерева монтируют внутри и снаружи из фанеры и обрезных досок. Крепят части опалубки между собой, с обязательной установкой внутренних распорок и наружных подпорок, чтобы конструкция была неподвижной и жесткой.

Монтаж переливных труб

Для монтажа используют два прямых патрубка. Первый надевают на канализационную трубу, которая выходит из здания: пропиливают в фанере соответствующее размеру отверстие и выводят конец в приемный резервуар. Крепят к трубе патрубок герметиком или резиновым кольцом, сливное отверстие направляют вниз. Между двумя емкостями на перегородке вставляют трубу длиной около 40 сантиметров, фиксируют в фанере с обеих сторон камер, на трубы одевают патрубки, направленные сливными отверстиями вниз.

Расчет состава бетона, как замешивать и заливать бетонный раствор

Раствор делают крепким, так как толщина стен сравнительно небольшая (около 15 сантиметров) и они должны быть прочными. В емкости для замеса бетонного раствора смешивают цемент и песчано-гравийную смесь в пропорции 1:3. Воду доливают в объеме, нужном для получения густой консистенции.

Весь объем заливают за день, потом позволяют бетону схватиться, в процессе высыхания защищая полиэтиленом или влажными опилками. Работы лучше проводить в теплое время, когда нет риска промерзания слоя бетона.

Монтаж верхнего перекрытия и системы вентиляции

Для верхнего перекрытия септика используют железобетонные плиты или выполняют монолитное строительство со смотровыми люками, отверстиями, куда можно установить вентиляционную трубу (во всех камерах). После того, как бетон стен застыл и опалубка демонтирована, конструкция осматривается, устраняются дефекты, устанавливается опалубка для перекрытия.

Там, где предполагается сделать люки и отверстия для труб, монтируют опалубку из канализационной трубы, фанеры либо досок. Армирование перекрытия выполняют из двух слоев металлических стержней или арматурной сетки с толщиной прутков минимум 12 миллиметров. Внутрь опалубки заливают раствор, дают полностью застыть.

Как изготовить крышки люков

Чтобы избежать переохлаждения бетонного септика и защитить от воды, мусора, устанавливают люки. Крышки делают из древесины и металла. Внутренняя крышка из дерева защищает от температурных перепадов септик, утепляется. Обычно монтируется из досок или фанеры, сколоченных в щит, конструкция съемная, без крепления.

https://youtube.com/watch?v=l-IHZpoc-cI

Внешний люк лучше делать металлическим: из строительного уголка 40х40 сварить обод для крышки, прикрепить анкерами к основанию, по размеру обода вырезать люк из листа металла. Края люка обрабатывают шлифовальной насадкой для углошлифовальной машины, крепят к крышке навесы болтами или сваркой. Потом люк нужно прикрепить к ободу.

Сделать бетонный септик своими руками – задача вполне реальная. Чтобы очистное сооружение было надежным и выполняло свои функции, сначала необходимо все тщательно просчитать, спроектировать, а потом создать септик по любой из вышеописанных технологий.

Материалы для выгребных ям

Рассмотрев особенности часто используемых для сооружения таких конструкций материалов и сопоставив их с условиями конкретного объекта, можно решить, какая выгребная яма в частном доме будет наиболее эффективной и экономичной.

Готовые изделия

Использование готовых изделий способно существенно уменьшить срок выполнения строительных работ, а в некоторых случаях – и их трудоемкость.

• Покрышки автомобилей используются как блоки – их устанавливают одну на другую, фиксируя хомутами, водостойким клеем и герметизируя стыки. В большинстве случаев выгребные ямы из покрышек не имеют дна. Преимуществами варианта являются небольшая стоимость, легкий и быстрый монтаж.
• Бетонные кольца – еще один вариант для блочного строительства выгребных ям. Весят они много, поэтому для их установки в котлован потребуется подъемная техника. В то же время строительство не займет много времени, а полученная конструкция будет прочной и долговечной. Бетонные кольца могут использоваться для сооружения как герметичных накопителей, так и для фильтрующих конструкций без дна. В первом случае кольца устанавливаются на бетонный фундамент. Герметизировать стыки и обрабатывать внутреннюю и внешнюю поверхности бетонных изделий гидроизолирующими составами (один из самых доступных вариантов – обычный битум, хотя при желании можно приобрести специальные мастики) рекомендуется вне зависимости от типа изделия.
• Железные или пластиковые бочки требуют минимум усилий при монтаже, однако их существенным недостатком является небольшой объем. В качестве накопителя они подходят только для дачи, а для обустройства выгребной ямы с фильтром потребуется удаление дна. Железные изделия требуют нанесения гидроизоляционного покрытия с внешней и внутренней стороны для защиты от коррозии.
• Пластиковым накопительным моделям требуется фиксация к фундаменту, чтобы предотвратить их всплывание во время паводка. Кроме того, на этапе засыпки смонтированной конструкции емкость рекомендуется заполнять водой, чтобы предотвратить ее деформацию из-за сдавливания грунтом.

Еврокубы полностью водонепроницаемы, обладают большей (по сравнению с другими готовыми изделиями) вместительностью и отлично подходят для устройства выгребной ямы при относительно небольшом количестве стоков. Еврокубы «якорятся» к крюкам или кольцам, установленным в фундамент на этапе затвердевания раствора.Монтаж пластиковых еврокубов

Строительные материалы

Использование строительных материалов несколько увеличивает время создания конструкции. В то же время существенным преимуществом является то, что выгребная яма своими руками в частном доме в данном случае может быть устроена любой конфигурации с учетом санитарных требований и планировки участка. Она может быт круглой или прямоугольной, в том числе узкой и длинной, если такой вариант удобнее расположить на территории.

• Бетонные заливные конструкции выполняются с помощью опалубки методом постепенного наращивания высоты стены.
• Кирпичная кладка может выполняться по кругу, однако чаще из соображений удобства ямы из кирпича делаются прямоугольными.

Оба варианта могут использоваться для строительства накопительных или фильтрующих конструкций и в большинстве случаев требуют нанесения двухстороннего гидроизоляционного слоя.

В определенных ситуациях для лучшего дренажа в стенках ямы делаются дополнительные отверстия

Порядок заливки стенок ямы

• Разметка ямы, рытье котлована, выравнивание стенок, планировка прилегающей территории;
• Изготовление опалубки. Оптимальный вариант – скользящая опалубка, длиной размерами 2х0,5 метра. Собирается из обрезных досок и деревянного бруса. На сторону опалубки, обращенную к бетону, набивается полиэтиленовая пленка;
• Обустройство дренажных отверстий. В стенки ямы рядами (по 2 ряда на очередную заливку), на глубину 50 мм вбиваются отрезки труб для дренажных отверстий. Шаг между трубами в ряду примерно 300-400 мм, расстояние между рядами 350 мм. Выступающие части труб одновременно служат своеобразными разлучками между стенкой ямы и опалубкой, определяющими толщину бетонной стенки – 150 мм;
• Установка опалубки. По периметру ямы устанавливаются шиты опалубки длиной 2 и шириной 0,5 метра. При этом щиты изнутри ямы расклиниваются между собой деревянными брусками. Яма подготовлена к заливке!
• Готовится бетонный раствор в следующих пропорциях: 6 частей гранотсева, 4 части песка, 1 часть портландцемента тщательно перемешиваются между собой. Добавляется вода (до получения необходимой консистенции «густая сметана) и суперпластификтор (согласно инструкции по его применению);
• Лопатами или ведрами заливают раствор в полость между стенкой ямы и опалубкой, вставляя в середину образующейся конструкции прутья арматуры с шагом 150-200 мм и утрамбовывая постукиванием по опалубке и штыкованием лопатой или куском арматуры;
• Залитую конструкцию оставляют на 72 часа до полного схватывания, после чего в стену ямы набивают очередную «порцию» дренажных труб, переустанавливают опалубку выше и производят очередную заливку;
• Перед последней заливкой опалубки следует вывести в яму канализационную трубу, расположив ее под углом 3-5 градусов на глубине примерно 300 мм от уровня почвы;
• Последняя заливка также выдерживается 72 часа, по истечении которых опалубка демонтируется. При этом освободившиеся щиты можно использовать для обустройства «подпорочной» опалубки для заливки плиты перекрытия.

Нормативные правила обустройства очистного сооружения с переливом

Строительство отстойника с переливным колодцем начинается с выбора места под сооружение. Необходимо позаботиться, чтобы к нему могла подъехать спецтехника, включая ассенизаторскую машину. Подбор места осуществляется с учетом удаленности будущей конструкции от других объектов, так как необходимо принять все меры, чтобы исключить загрязнение грунтовых вод

Принимается во внимание также тип почвы на местности. Если она имеет высокую проницаемость, тогда расстояние до объектов увеличивается. Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва

Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей

Канализационное сооружение от дома обустраивается на расстоянии минимум 15 м, если на участке присутствует песчаная, гравийная, галечная почва. Дистанция до жилого строения должна составлять не менее 10 м, когда на территории грунт из супесей.

Устройство очистного сооружения с переливным эффектом возможно только на участке, где грунт обладает хорошими фильтрационными качествами. Строительство поглотительной конструкции не выполняется, если на территории скальная или глинистая почва.

Устройство выгребной ямы с переливным колодцем осуществляется от источника питьевой воды на расстоянии минимум 50 м, если на частной территории песчаный грунт, и не ближе 30 м, когда на участке почва из супесей.

Необходимо также учитывать расстояние между резервуарами. Оптимальное значение составляет 1 м. Однако возможно создание сооружения, отсеки которого разделены толстой стеной. Именно в ней устраиваются переливные отверстия. Такое исполнение выгребной ямы с переливной емкостью отличается менее эффективной работой.

Чтобы сточные воды между резервуарами перемещались естественным способом, нужно трубу для перелива укладывать с уклоном, составляющим 150 мм на 1 м. При правильном устройстве очистное сооружение будет исправно работать в течение всего эксплуатационного срока. Однако все же рекомендуется периодически проверять уровень нечистот в емкостях. При установке фильтров их работоспособность нужно контролировать минимум один раз в 30 дней.

Устройство выгребной системы своими руками

Существует два основных вида обустройства ямы:

• герметичная;
• обычная без дна.

Вариант обустройства канализации в загородном или частном доме определяется местонахождением территории, ежедневным количеством сточных вод и материальными возможностями владельца участка:

• если ежедневное количество сточных вод не более одного кубометра, возможно строительство простой системы без дна и без откачки. В яме этого вида стоки частично уходят в грунт, в котором очищаются анаэробными бактериями. Для примера этой выгребной ямы можно привести классический сельский туалет;
• при большом количестве сточных вод (более кубометра) требуется строительство герметичной конструкции, которую нужно время от времени откачивать.

Это требование объясняется тем, что при отсутствии днища в яме сточная вода проходит в грунт и ее очистка происходит микроорганизмами, находящимися в толще земли. Но их возможности по очистке не безграничны.

При больших количествах сточных вод микроорганизмы не справляются с очищением воды. В этом случае сточные воды начнут загрязнять прилегающий участок и возможно их прохождение в водонесущие слои почвы с дальнейшим загрязнением питьевого колодца.

Если требуется утилизация большого количества сточных вод можно рассмотреть обустройство септика с фильтрационными полями.

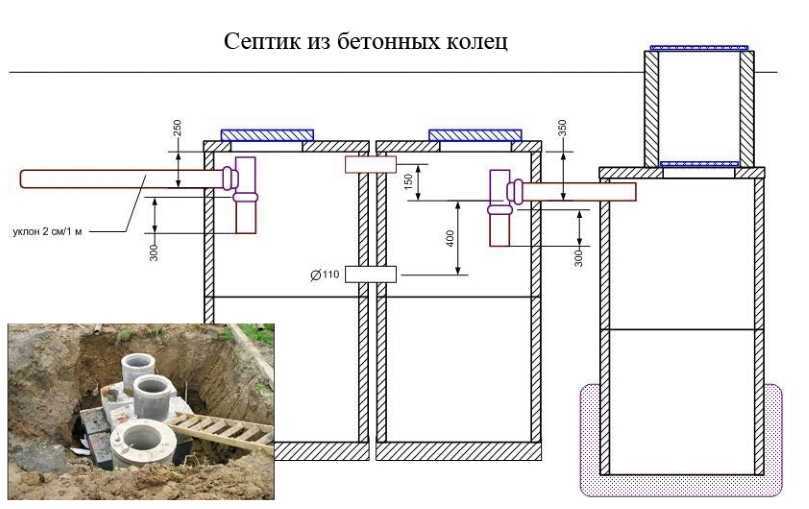

Монтаж переливного септика из бетонных колец (две камеры)

Железобетонные кольца выбираются в соответствии с объемом септика. Накопитель можно собирать, как из колец диаметром 1м , так и 2м. Все зависит от объема и желания владельца. Бетонные изделия лучше приобретать с пазами, для крепления. Также потребуется дно и крышка.

Вырыть два котлована, требуемого размера. Второй котлован должен быть по диаметру больше первого на 50см. Выкопать траншеи под трубы

Важно соблюсти уклон в 2-3 см на погонный метр, для организации самотека. Дно первого котлована засыпается слоем песка в 10-15 см

Насыпь выравнивается и утрамбовывается. Далее устанавливается дно, на которое опускается первое кольцо

Если оно отсутствует, то делается бетонная стяжка.

Следом устанавливается второе, третье и т.д. кольцо. Все швы замазываются цементной смесью. После высыхания обрабатываются водостойким герметиком. Создаются отверстия под входную трубу и переливную. Устанавливаются патрубки. Дно второго котлована засыпается щебнем на 50 см. По центру устанавливается первое кольцо, без дна. Монтируются остальные кольца. Соединительные швы обрабатываются, так же как и в первом резервуаре. Делается отверстие под переливную трубу на том же уровне и что и в предыдущем колодце. Производится подключение труб. Во второй накопитель засыпается щебень слоем в 1 м. Колодцы накрываются плотными крышками. Первый котлован засыпается грунтом, так, чтобы при открытии крышки земля не ссыпалась в септик. Второй колодец засыпается на ½ смесью из песка и щебня, остальное пространство заполняется почвой.

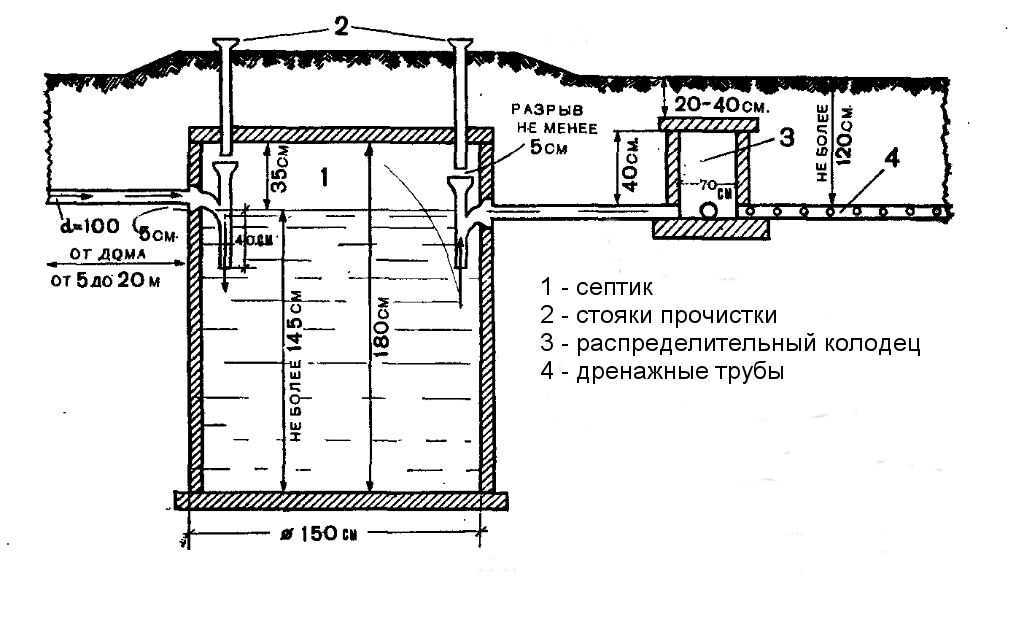

Данный септик работает по следующему принципу.

В первой камере стоки отстаиваются и делятся на осадок, жиры и воду. Тяжелые включения опускаются на дно, жиры и легкие соединения всплывают на поверхность, где образуют корку.

Когда вода поднимется до перелива, она самотеком уйдет в дренажный колодец. Пройдя природный фильтр, очищенная жидкость пойдет в грунт.

Внимание! Все септики, без исключения должны быть оснащены вентиляцией. Устанавливать вентиляционную трубу можно на самой конструкции, на фасаде дома (делая отвод о сточной трубы) или монтируется фановая труба

Устройство автономной канализации с выгребной ямой

Даже такую простую задачу, как сделать сливную яму в частном доме своими руками, нужно решать с умом, заранее составив план и грамотно выбрав для неё место

Это очень важно, так как допущенные при планировании ошибки могут обернуться неработающей системой или заражением почвенных вод

Проектирование

Есть нормы, определяющие минимальное расстояние от выгребной ямы до расположенных на участке объектов:

• от дома – 5 метров;
• от границы с соседним участком – 1 метр;
• от дороги – 5 метров;
• от питьевого колодца – 25 метров в случае с герметичной ёмкостью и 50 метров с фильтрующим колодцем;
• от глубокой скважины – 25 метров;
• от природного водоёма – 30 метров;
• от плодовых насаждений – 3 метра.

Также следует учитывать рельеф участка. Решая, как правильно сделать выгребную яму в частном доме, нельзя выбирать для неё низины и впадины, так как в таких местах грунтовые воды расположены недалеко от поверхности. Весной во время таяния снегов и половодья ёмкость будет переполняться, а её содержимое заражать подземные воды.

Необходимо продумать и способ очистки сооружения. Если оно будет откачиваться ассенизаторской машиной, к нему должен быть свободный проезд.

Рассчитывая необходимый объем, учитывают разные факторы:

• количество постоянно проживающих жильцов;
• сезонность проживания в доме;
• количество водоразборных приборов, потребляющей воду бытовой техники, наличие бани и т.д.

Монтаж

Независимо от вида сооружения, для него сначала выкапывается котлован. Делать это лучше с помощью техники, так как объем грунта будет большим.

Сколько стоит бетонный монолит?

На строительных форумах часто обсуждают схему автономной канализационной системы жилого частного дома. Многие предпочитают пользоваться услугами проверенных компаний, но они стоят дорого. Становится вопрос самостоятельного строительства, из чего дешевле сделать сливную яму с переливом?

Для бетонного монолита в котловане устанавливают опалубку. В неё укладывают конструкцию из арматуры, чтобы стены и основание были крепкими. Опалубку заливают бетоном. Используют марку М500.

Монолит можно сделать своими руками из цемента М400-500, песка, щебня. Опалубку сооружают из пиломатериалов, которые остаются от строительных работ:

• для сливной ямы 6 м3 потребуется около 600 кг цемента. Его можно приобрести по стоимости 300-400 р/50 кг. На заливку потребуется около 3600 рублей;
• для строительного раствора приобретают дополнительно щебень и песок. На материалы уйдёт практически такая же сумма;
• котлован можно выкопать своими руками;
• для строительства накопителя расходуется около 7-8 тыс. рублей, если делать его своими руками;
• услуги строительных компаний в среднем стоят около 25-30 тыс.

Если строить яму с переливом, то потребуется котлован большего размера. Переливную камеру не делают герметичной. В монолите просверливают отверстия, в которые устанавливают трубы для выведения воды. На дно укладывают подушку из щебня, песка, геотекстиля. Такие же материалы используют для засыпки пространства между стенками котлована и септика.

Чтобы утеплить камеру, приобретают экструдированный пенополистирол. Листы устанавливают в промежутках между стенками ямы и камеры. Дополнительно используют засыпку из керамзита. Если накопители с переливом построить ниже границы промерзания грунта, то вода в ёмкостях замерзать не будет.
