Септик из бетонных колец своими руками: устройство, принцип работы, методика сборки

Инструкция монтажа

Строится он в шесть этапов:

1. Выбор места.

2. Копание ямы.

3. Укладка.

4. Устройство переливов между камерами.

5. Гидроизоляция.

6. Утепление и засыпка сооружения землей.

Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

Размечаем на участке место

При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

Окапываем контур ямы для работы техники

Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

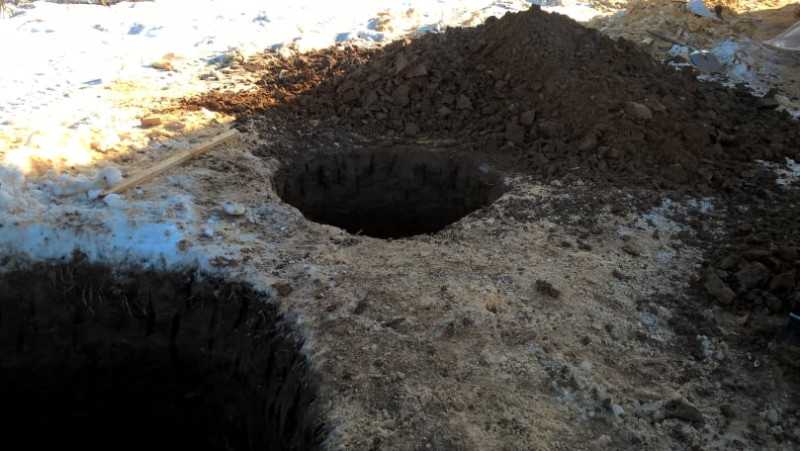

Копаем котлован при помощи техники

Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

Убираем осыпавшуюся землю из котлована

Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

Опускаем кольцо в котлован

Промазываем первый ряд колец раствором и опускаем второй

Аналогично опускаем и третий ряд

Монтируем крышки

Кольца смонтированы

Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

Бетонируем дно входного колодца

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:

1. Песок внизу.

2. Мелкофракционный щебень посередине.

3. Гравий или щебень крупной фракции в 40–70 мм сверху.

Засыпаем щебень на дно дренажного колодца

Делаем в дренажном колодце дополнительные отверстия для ухода воды

Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

Прокапываем траншею для укладки труб

Укладываем канализационные трубы в траншее под уклоном

Заводим трубы в колодец, оставляя сверху зазор для усадки

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома

Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

Замазываем все швы в первом колодце — он должен быть герметичным

Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.

Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

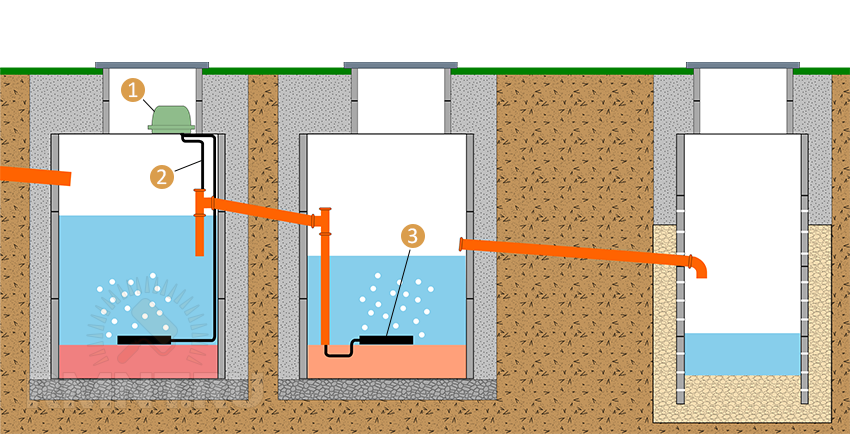

Если планируем устанавливать компрессор, то заводим трубу под кабель

Устанавливаем канализационные люки

Конструкции без откачки: миф или реальность

Даже если в емкость отводится только вода от раковин – жидкость неизбежно загрязняется твердыми частицами, жиром, пищевыми отходами. В сливе первичной очистки она разлагается на метан, жидкий сток и минеральный осадок, который образуется на дне. Очистка может требоваться от 3–4 раз в год, до 1 раза в 5–7 лет. Но она будет необходима.

Условно «без откачки» можно сделать емкости, которые:

1. Имеют достаточную объем.
2. Эксплуатируются регулярно (или грамотно «запускаются» в начале каждого сезона работы).
3. Не вынуждены работать со сложными загрязнениями (хлорирование, замыливание, агрессивные чистящие вещества, накапливающийся жир – все это вредит биофлоре, при этом происходит активное заиление).

Как выбрать место размещения

До того, как начинать проектирование и монтаж септика, необходимо тщательно изучить все санитарные правила и исследовать почву на объекте. От свойств грунта во многом зависит выбор оптимальной системы фильтрации – а, значит, и количество, объем камер. Тут нужно учесть, что до сброса в грунт вода должна отстояться на протяжении минимум 3 суток.

Очень важно заранее определить тип грунта. Делают это путем выкопки шурфа, опроса соседей с колодцем или скважиной, отправки запроса в организации, осуществляющие бурение либо строительные работы недалеко от объекта.
Изготовление септика в соответствии с типом грунта:

• Глинистые грунты (суглинки, супеси) – коэффициент фильтрации недостаточный для обустройства системы грунтовой доочистки сточных вод. Большинство глинистых грунтов пучатся (при минусе увеличиваются в объеме, а потом при оттаивании уменьшаются). Из-за этого септик из ЖБИ может быть вытолкнут из грунта или даже разрушен.
• Гравийная, песчаная, щебенистая, галечниковая осадочные породы – имеют прекрасные поглощающие свойства, хорошо пропускают воду, не мешают ей идти дальше. Но нужно помнить, что щебень обычно залегает у гор, а галечник и гравий – у рек. Ни там, ни там железобетонные септики не обустраивают, так как часть жидкости не пройдет весь цикл очистки.
• Песчаные грунты любой степени плотности/крупности (за исключением пылеватого) – идеальны для септиков.

До того, как проектировать септик на даче или в частном доме, обязательно нужно ознакомиться со всеми правилами и нормами, прописанными в СанПиН 2.2.1/2.1.1200-03 и СНиП 2-4.03.85. Основная задача – сделать так, чтобы стоки не попали в питьевую воду, не принесли ущерба здоровью и жизни людей, природе, чужим домовладениям.

Где должен быть размещен бетонный септик:

• Водоемы с проточной водой – на отдалении минимум в 20 метров (от колодца или скважины).
• Растительные посадки (кусты, деревья и т.д.) – минимум 3 метра для деревьев и 1 метр для кустов.
• Подземная газопроводная труба – на отдалении минимум в 5 метров.
• Любые постройки – должно быть расстояние в 5 метров как минимум.
• Расстояние до проезжей части с интенсивным движением – минимум 5 метров.
• Забор соседей – 2 метра.
• Наличие свободного пространства для маневрирования, доступа строительной и ассенизаторской спецтехники.
• Парковки авто – должны быть в стороне, над септиком ставить авто запрещено.

Поэтапное руководство как сделать септик из бетонных колец

Монтаж очистного сооружения можно разделить на следующие действия:

• Подбор подходящей схемы и определение объема колодцев;
• поиск места для установки;
• подготовка котлована;
• установка жб колец и подсоединение труб;
• герметизация конструкции;
• монтаж бетонных плит и засыпка грунтом.

Подбор подходящей схемы и определение объема колодцев

Прежде чем приступать к монтажу конструкции, нужно вычислить суммарный объем отходов, которые все жильцы дома производят за день. Если отходы имеют объем в пределах кубометра, то достаточно одного бетонного кольца. Если объем сточных вод колеблется в диапазоне от 1 до 8 кубометров, лучше произвести монтаж двух железобетонных колец, при объеме более 8 кубометров — 3 кольца из бетона.

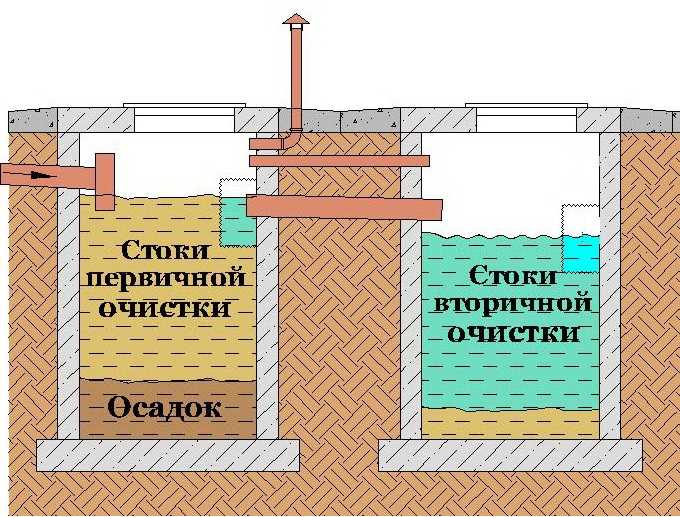

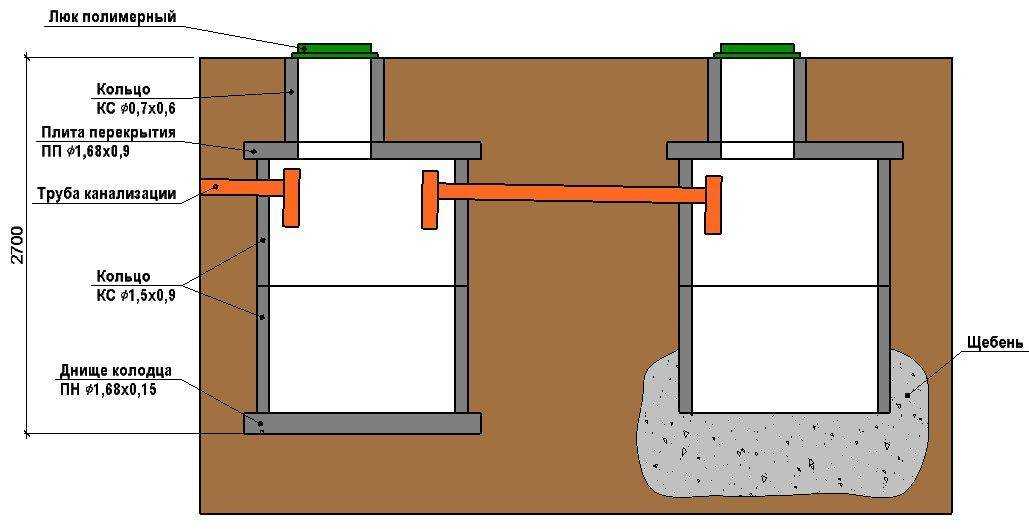

Наиболее популярная схема септика из бетонных колец состоит из двух очистных колодцев и третьего фильтрующего, из которого очищенная вода утекает в почву. По правилам, описанным в строительных нормах, септик должен вмещать в себя объем отходов, равный сумме всех канализационных стоков за три дня.

Поиск места для установки

При принятии решения о том, где будет находиться отстойник, важно учесть следующие нюансы:

• Очистное сооружение располагают на расстоянии более 5 м от дома;
• Минимальное расстояние до ближайшего места забора воды — 50 метров.
• Устанавливать конструкцию нужно на возвышенности, чтобы не допустить проникновения внутрь дождевых и талых вод.
• Трубы монтируются под небольшим углом.
• Следует избегать изгибов труб, чтобы предотвратить возможные засорения канализационной системы.

Также важно продумать заранее, как ассенизаторские машины будут подъезжать к септику для очистки. Установка септика на расстоянии более 5 метров от дома не имеет смысла, так как усложнит прокладку отводящих труб

Если же длинного трубопровода не избежать, нужно установить ревизионный колодец на каждые 15-20 метров, а также в местах поворота трубопровода

Установка септика на расстоянии более 5 метров от дома не имеет смысла, так как усложнит прокладку отводящих труб. Если же длинного трубопровода не избежать, нужно установить ревизионный колодец на каждые 15-20 метров, а также в местах поворота трубопровода.

Подготовка котлована

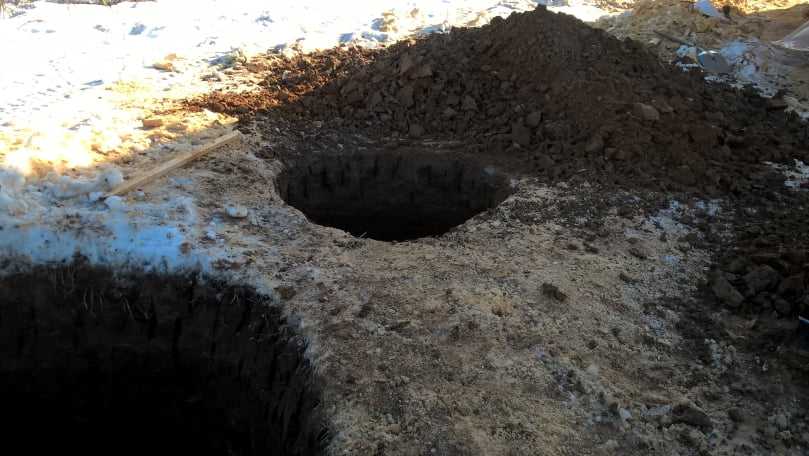

Фото: Котлован под емкости септика

Размеры котлована должны быть достаточными для размещения в нем всех железобетонных колец-емкостей, как колодцев, так и фильтрующей емкости. Дно котлована дополнительно бетонируется в местах, где будут размещены отстойники. Прежде чем заливать бетонный раствор, поверхность под колодцем дренируют с помощью подушки из песка слоем в 30-50 см. В продаже можно найти кольца для септика с глухим дном, которые существенно упростят процесс установки. Фильтрующая емкость, из которой вода уходит непосредственно в грунт, размещается на основании из слоев щебня, песка, а также гравия общей толщиной не менее 50 см.

Установка жб колец и подсоединение труб

Фото: Установка жб колец в подготовленный котлован

В силу большого веса железобетонные кольца устанавливаются на место при помощи подъемной техники. Возможна и ручная установка колодцев на место, но, в таком случае, дно придется бетонировать уже после размещения кольца, что крайне неудобно.

После установки бетонные кольца тщательно соединяются друг с другом с использованием цементного раствора. Полезно также дополнительно скрепить их металлическими скобами, чтобы избежать «хождения» конструкции при подвижках грунта. Когда железобетонные кольца установлены на подготовленные основания и закреплены, можно подсоединять их к канализации дома при помощи труб.

Герметизация конструкции

Фото: Обработка швов конструкции цементным раствором

Герметизацию стыков осуществляют специально предназначенным для этих целей цементным раствором. Внешние поверхности железобетонных колодцев обрабатывают гидроизоляционными составами. Отличным решением будет приобретение готовых пластиковых цилиндров и установка их в колодцы.

Фото: Нанесение гидроизоляционного состава

Монтаж бетонных плит и засыпка грунтом

Для обратной засыпки используют грунт, который был вынут в процессе выкапывания котлована. Для улучшения качества смеси нужно добавить в грунт достаточный объем песка. Когда засыпка завершена, поверх колодцев устанавливаются бетонные плиты с отверстиями для канализационных люков.

Септик из бетонных колец своими руками можно считать готовым к эксплуатации. Построить правильный септик из ж/б колец легко, если ответственно выполнять все этапы работы и соблюдать строительные рекомендации. Отстойник из бетонных колец — простая и надежная очистная конструкция, которая будет долгие годы бесперебойно работать над очищением сточных вод.

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой. Сделать это можно двумя способами:

• Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
• Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Готовый к запуску септик из колецИсточник remont-book.com

Септик из бетонных колец своими руками

Септик нужен для накоплении стоков и их изоляции от среды, поэтому больше всего внимания нужно уделить отдаленности от грунтовых вод — чем грунтовые воды глубже, тем лучше. Это позволит избежать заражения фекальными водами при возможной разгерметизации бетонных колец.

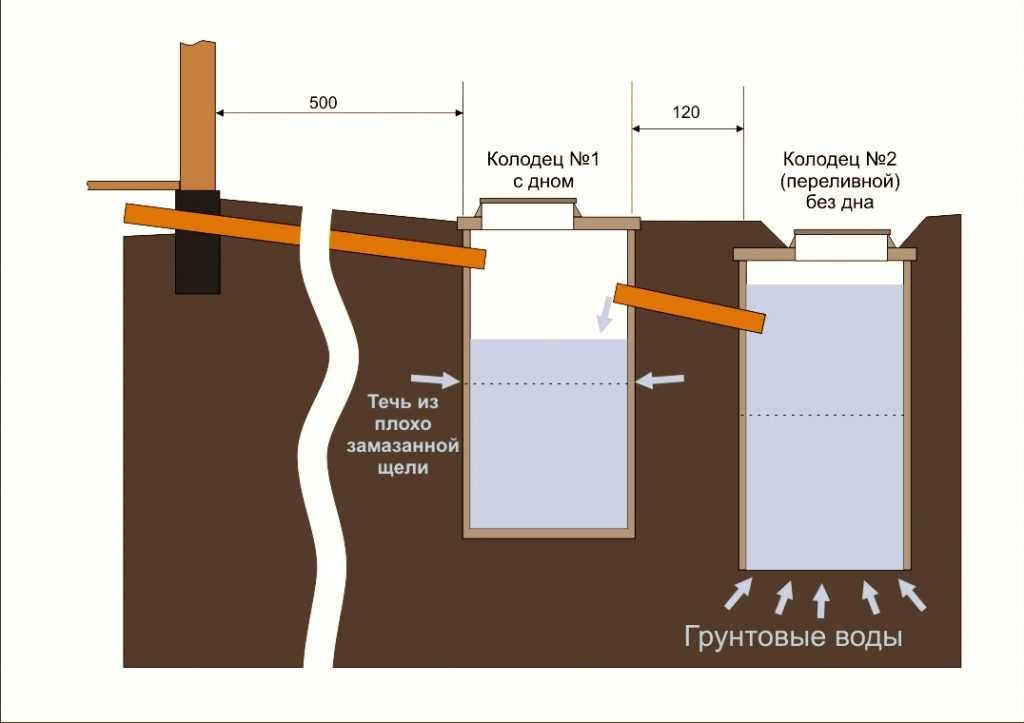

Обеспечение герметичности стыков необходимо ещё и для того, чтобы не допустить проникновения грунтовых вод внутрь септика, который в этом случае быстро переполнится.

Монтаж септика проводится в пять этапов

1. Выбор места расположения и рытье ямы под бетонные кольца и траншеи под канализационную трубу.

2. Монтаж бетонных колец.

3. Проведение гидроизоляционных работ.

4. Засыпка ямы и траншеи.

5. Монтаж крышки.

Подробнее о процессе монтажа септика своими руками, смотрите на видео в конце статьи.

Устройство автономного септика в частном доме своими руками: материалы и технологии

Для сооружения недорогой канализационной системы в частном домостроении подойдут следующие материалы:

• Кирпич.
• Бетонные кольца.
• Монолитный бетон.
• Еврокубы.

Разберем каждую конструкцию бюджетного автономного септика без откачки для дачи или дома подробнее.

Емкость из кирпича

Для изделия такого типа берут клинкерный кирпич. Резервуар может иметь как прямоугольную, так и круглую форму. По возможности внешние стены нужно обработать гидроизоляционной мастикой. Внутри плоскость стен следует обмазать цементным раствором.

Дно всех камер, кроме последней, бетонируют по принципу цементно-песчаной стяжки, чтобы не дать просочиться отходам в грунт. В последнем резервуаре стенки выкладываются с зазорами, а дно засыпается слоем щебня и песка. Это дает возможность некоторой части отфильтрованной воды впитаться в грунт. Между собой емкости соединяются тройниками.

Как соорудить своими руками септик без откачки на основе бетонных колец

При подсчете размеров камер учитывается диаметр колец. В среднем для одного резервуара берется 3-4 бетонных изделия. По причине их большого веса на работах желательно использовать спецмеханизмы для опускания колец. Если таковой в наличии нет, то технология процесса заключается в следующем:

• Установить на место первое кольцо и выкопать под ним грунт.
• По мере углубления кольцо будет опускаться, а на него устанавливаться следующий элемент конструкции.
• Скрепить между собой детали при помощи вмонтированной арматуры.
• После установки всех колец заделать швы между ними цементно-песчаным раствором и обрабатывают гидроизоляцией.
• В герметичных емкостях дно бетонируется.

Между резервуарами прокладываются переливные трубы из пластика. Верхняя плоскость закрывается люками.

Как сделать канализационные камеры из бетона?

Герметичный септик без откачки на даче или в коттедже заливается бетоном довольно быстро, даже работая своими руками это не займет много времени.  Для этого на основание из песчаной подушки укладывается и разравнивается бетонная смесь. После того, как раствор застыл, на стенах ямы сооружается опалубка. Далее конструкция заливается бетоном. При этом нельзя забывать о переливах между соседними камерами. Для их реализации используются тройники.

Верхнее перекрытие также заливается раствором с предварительным армированием. При этом обязательно оставляются отверстия для обслуживания септика.

Как можно использовать емкости из пластика?

На частных усадьбах можно встретить канализационные системы, основанные на пластиковых еврокубах. Перед их установкой делают отверстия для технологических труб. Котлован должен соответствовать объему баков.

Обе емкости связывают между собой арматурой или металлическими полосами. Если в местности, где стоит емкость, присутствует высокий уровень местных грунтовых вод, то конструкцию следует надежно зафиксировать.

Как создать фильтрационный колодец

Колодец для фильтрации можно сделать, приобретая готовый материал – пластик, бетон, металл, или же соорудить его своими руками. Схема монтажа похожа с септиком, но имеет свои отличия. Итак, давайте установим последовательность действий:

• Вырываем котлован;
• Устанавливаем кольцо, которое иметь по всему периметру разъёмы диаметром 5 см;
• В кольцо засыпаем гравий, щебень и шлак слоем 1 метр;
• Наружная часть кольца должна иметь дистанцию до грунта – 50 см;
• Устанавливаем трубу для стоков;
• Колодец заполняем грунтом;
• Постройка накрывается перекрытием, которое может быть бетонным или деревянным и оставляем вход для вентиляционной системы.

Теперь вся система готова.

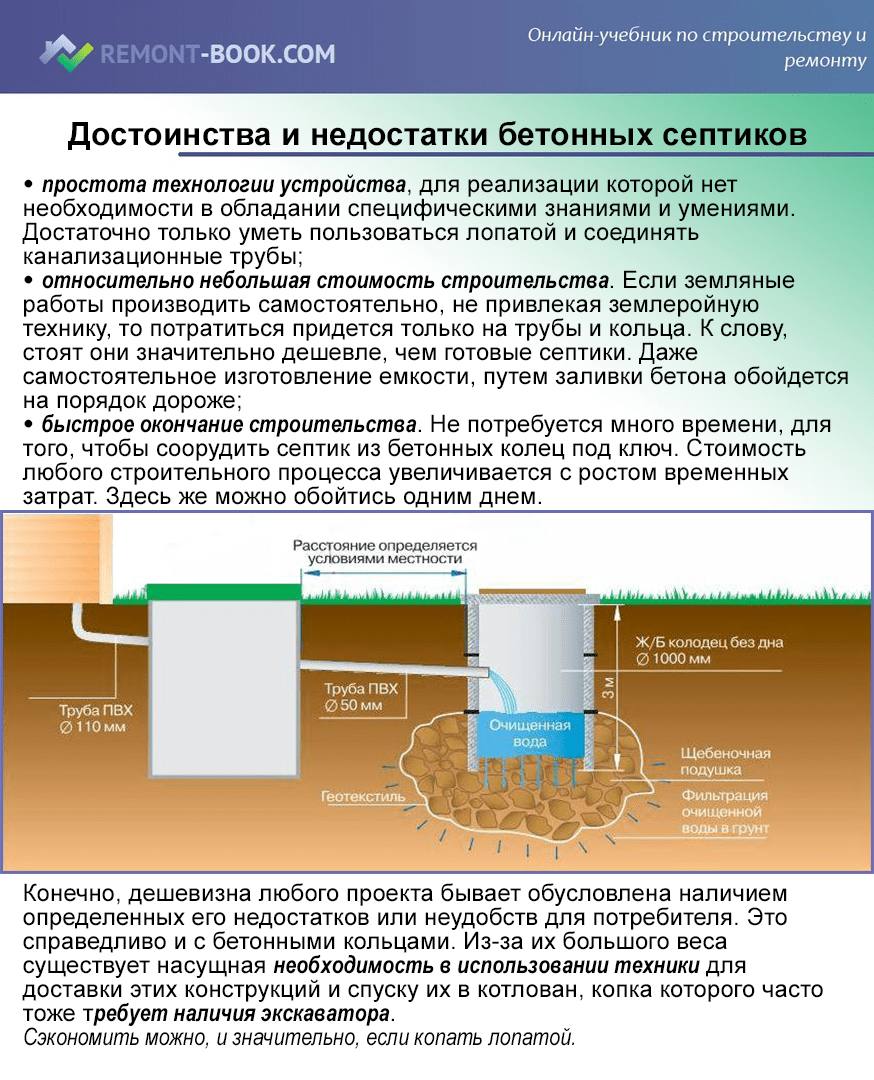

За и против бетонных септиков

Существует ряд преимуществ и недостатков, которые стоит учитывать при сооружении бетонных септиков. Главные преимущества:

• высокая устойчивость к механическим повреждениям и прочность, обусловленная материалом изготовления (бетоном);
• максимальная простота технологии переработки и самой конструкции, что обеспечивает надежность использования. При установке такой конструкции отпадает необходимость использовать насос, проводить ток к месту питания и устанавливать дополнительные дренажные конструкции;
• габариты сооружения ограничиваются только потребностями заказчика, ведь на личной территории можно реализовать конструкцию любого масштаба;
• благодаря большому весу колец удается достичь того, что они не будут вытеснены из почвы в процессе использования даже в самых сложных условиях;
• устойчивость к агрессивному воздействию влажной среды, в которой эксплуатируется конструкция;
• использовать конструкцию можно долгие годы без необходимости дорогого обслуживания и замены отдельных элементов;
• относительно невысокая цена постройки, обусловленная технологическими особенностями и дешевизной бетона.

Отрицательные стороны использования септика:

• необходимость организовать надежную герметизацию швов на стыках колец, чтобы влага не попадала в грунт;
• вес строительного материала весьма внушительный, так что при установке конструкции, скорее всего, придется использовать специальную строительную технику;
• если участок изначально имеет повышенную влажность из-за грунтовых вод, то использовать бетон тут нельзя из-за его гигроскопичности;
• присутствует необходимость регулярно очищать емкость и обеспечивать откачивание переработанных жидкостей.

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

• пластиковые трубы;
• уголки, тройники;
• асбестовые, вентиляционные трубы;
• цемент;
• гидроизоляционный материал;
• щебень;
• лопата, перфоратор, лестница, ножовка, мастерок.

 Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

• правильный расчет расстояния для удаления от дома, источника питьевой воды;
• низкое нахождение подземных вод;
• доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном — две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Перекрытие и засыпка колодца

Завершающий фактор основных работ — установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Монтаж подкапыванием

Такой метод используется, когда у владельца участка по каким-либо причинам нет возможности привлечь к строительству землеройную и подъемную технику. Тем не менее, конечный результат ничем не отличается от того, что достигается с помощью специальной техники.

Работа проводится в следующей последовательности:

1. Кольцо выкатывается и аккуратно укладывается на заранее подготовленный круг, расчищенный от дерна.
2. Рабочий входит внутрь трубы и начинает выкапывать землю внутри нее. Под действием силы тяжести оно постепенно погружается. Первый этап заканчивается, когда верхний край изделия сравняется с уровнем грунта.
3. Подкатывается следующее кольцо. На край утопленного устанавливается пластиковая прокладка или он покрывается слоем мастики или силикона.
4. Выполняется стыковка фрагментов. Место соединения проклеиваются полосами ткани и водостойким клеем.
5. Подкапывание, стыковка и изоляция продолжаются до тех пор, пока верхний край последнего фрагмента не опустится ниже уровня грунта на 30-40 см.
6. Устанавливается плита перекрытия и горловина с люком. В стенках труб и плите сверлятся отверстия под трубы. После этого в них вставляются резиновые муфты. Затем выполняется подключение коммуникаций.
7. Поверх плиты насыпается выбранные ранее грунт и укладывается дерн. Крышка люка маскируется цветочным горшком или садовой фигуркой.

Вентиляционная труба обустраивается зонтиком для предотвращения попадания в резервуар мусора, снега и дождевой воды.
