Обратный клапан для канализации - назначение, разновидности, монтаж

Трудности выбора

Перед покупкой обратного клапана следует обратить пристальное внимание на следующие технические моменты:

Трубный диметр – т.е., размер диаметра трубы, к которой он может быть подсоединен. Большинство моделей на современном российском рынке имеют соединение путем раструбов.
Материал изготовления – большинство изготовителей сегодня ориентированы на выпуск пластиковых изделий, которые предполагается использовать для канализационных магистралей из такого же (или родственного) материала. Если же магистраль состоит из чугунных труб, то лучше, чтобы и клапан был чугунным. Естественно, нынешние технологии предполагают и врезку полимерных устройств с осуществлением соединения на основе особой манжеты перехода, но однородный материал является предпочтительным. Одновременно, профессионалы отмечают, что качественные металлические модели оснащаются заслонками из нержавеющей стали.
Место установки – существуют образцы, которые рекомендованы к установке исключительно внутри помещений, они имеют классический серый цвет. Изделия оранжевого цвета допускается размещать и внутри и снаружи здания. Их называют универсальными и они изготавливаются из более прочных материалов, способных выдерживать существенные механические нагрузки и значительные температурные колебания.
Рабочие возможности – в технических сведениях к каждому изделию указывается возможность его работы либо только с жидкостными стоками, либо у него имеется дополнительная возможность пропускать через себя некоторые фекальные массы

Одновременно, дается рекомендация относительно пространственного положения установки (может быть строго определенным или универсальным).
Размеры – на них следует обратить особое внимание, что будет актуальным, если монтаж должен проводиться в ограниченном пространстве.
Максимально допустимое рабочее давление – оно не должно быть меньше, чем рабочее давление в трубопроводе канализационной сети, где планируется установка.
Опция принудительного закрытия задвижек – эта опция станет более оправданной для частных домов, где магистраль не обладает особой длиной.
Репутация фирмы-производителя – перед покупкой стоит получить максимум информации о бренде изготовителя, одновременно обратив внимание на наличие гарантийных обязательств фирмы и их срок.

Установка на канализацию обратных клапанов 110 мм, изготовленных из разного материала

В настоящее время, как свидетельствуют отзывы владельцев, обратный клапан на канализацию 110 мм чаще всего выбирается в пластиковом исполнении. Это связано с тем, что система водоотведения монтируется именно из этого материала. Монтаж изделия не вызывает никаких сложностей.

Обратные клапаны для канализации, чаще всего, изготавливают из пластика

После того как выбрано место для установки клапана, следует отрезать участок трубопровода, длина которого должна совпадать с габаритами запорного устройства с припуском 5 см. Срезы труб необходимо обработать напильником. На отрезок трубопровода надевается клапан с раструбным соединением. Такая же процедура выполняется со стороны выпускного коллектора. Герметизация соединения осуществляется при помощи уплотнительных элементов запорного устройства.

При использовании пластикового обратного клапана для канализации 110 мм для чугунной или стальной трубы необходимо дополнительно приобрести два переходника. Последовательность выполнения работ такая же, как и при установке запорного элемента на пластиковые трубы. При помощи болгарки вырезается место на коллекторе для монтажа запорного элемента. Края обрабатываются шлифовальной машинкой.

На отрезок трубы надевается переходник, затем – обратный клапан, после него – снова переходник, который прикрепляется другим концом к трубе посредством раструбного соединения с применением пакли. Чтобы система была надежной, швы обрабатываются силиконом.

Обратные клапаны могут изготавливать из чугуна и стали

Зачем используется воздушный обратный клапан 110 мм

Для исключения вероятности попадания в помещение сточных вод на фановой трубе монтируется воздушный клапан, который запускает воздух в систему и не дает ему выйти обратно. Такой запорный элемент также способствует снижению уровня шума в системе при движении сточного потока.

При спуске воды в канализационной системе возникает разряжение, вследствие чего в нее поступает воздух. Осуществляется это благодаря наличию вентиляции или сантехнического устройства, обладающего наименьшим водяным затвором. В результате разряжения мембрана открывается, а после стабилизации давления она закрывается, что исключает поступление воздуха обратно в помещение.

Воздушный обратный клапан для канализации изготавливается из высококачественного пластика. Элемент состоит из корпуса, мембраны или штока, резинового уплотнителя и крышки. Мембрана реагирует на избыточное давление в сети и приводится в действие при его возникновении. Регулирует режим работы штока уплотнительная прокладка. Подсоединение элемента к трубопроводу осуществляется через боковое отверстие.

Фановый клапан 110 мм фиксируется только в вертикальном положении

Фановый клапан 110 мм для канализации, как и обратный, устанавливается не выше 2 этажа. Он должен быть расположен выше самого большого канализационного патрубка, присоединенного к устройству. Клапан фиксируется в вертикальном положении. Он монтируется к трубопроводу посредством раструбного соединения, полная герметизация которого обеспечивается при помощи резиновых манжет, обработанных силиконом.

Запорный элемент может быть автоматическим, антивакуумным или комбинированным. Первый тип изделия отличается небольшой пропускной способностью. Второй вариант клапана хорошо работает при низком давлении. Комбинированный вариант совмещает особенности обоих типов приспособления.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного “аромата”, опасного для дыхательной системы человека.
Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Правильный выбор обратного клапана

Когда нужно устанавливать в канализацию обратный клапан, придется опираться только на собственные познания. Существуют советы профессионалов, дающие всю необходимую информацию, чтобы не совершить ошибок. Какие тонкости необходимо учитывать?

Материал клапана зависит от самой системы. Нержавеющую сталь не удастся подключить к пластиковой конструкции, так как для этого придется воспользоваться переходником

При выборе вида следует обратить внимание на объемы сточных вод. Если они велики, больше подойдет шаровый или подъемный.
Для бытовых систем лучше выбрать лепестковый клапан, чья установка займет минимум времени.
Межфланцевый обычно монтируется только на трубу 50 мм, при условии отсутствия крупных отходов в сливных водах.
Если оценивается эксплуатация, необходимо отметить возможность удаления засора после установки без разбора конструкции.

Указанные пункты подскажут, как можно собрать полную канализационную систему. Сейчас для этого удастся воспользоваться готовыми элементами, которые больше напоминают конструктор

Причем даже сложные устройства свободно подключаются к трубе, не требуя выполнения дополнительных действий, что важно для каждого неопытного владельца

Если же остается вопрос о целесообразности установки обратного клапана, следует отметить возможность переполнения септика. В частном доме это приведет к движению сливных вод в обратном направлении. Профессионалы утверждают, что без дополнительных элементов обойтись невозможно, когда хочется сохранить комфорт в доме.

Канализация своими руками – несложная задача. Производители предлагают различные элементы, которые свободно соединяются между собой. Главное помнить, что обратный клапан – обязательная часть конструкции. Без нее невозможно правильно проработать незначительные детали. Подобные ошибки приводят к ошибочным схемам, особенно, когда устройство оказывается закрытым от постоянного доступа. После этого удаление засоров становится проблематичным, не позволяя сделать это без длительной проверки всей системы.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция

Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:

Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.

Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.

Как происходит монтаж изделия?

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза

Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом

При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать

Как и где установить рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
Прибор не эксплуатируют при температурах ниже 0 °С.
Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.

Для правильного функционирования канализации в частном доме необходимо учитывать несколько моментов. Для устранения неприятного запаха из трубопровода в помещении достаточно часто используют канализационный аэратор. Он монтируется на основной стояк, а сантехника оснащается специальными сифонами с гидрозатвором.

Комплекс данных действий минимизирует вероятность появления неприятного запаха, однако следует знать, как работает устройство и как правильно установить аэратор для канализации.

Ошибки во время монтажа с большой вероятностью приведут к необходимости заново проводить процедуру.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

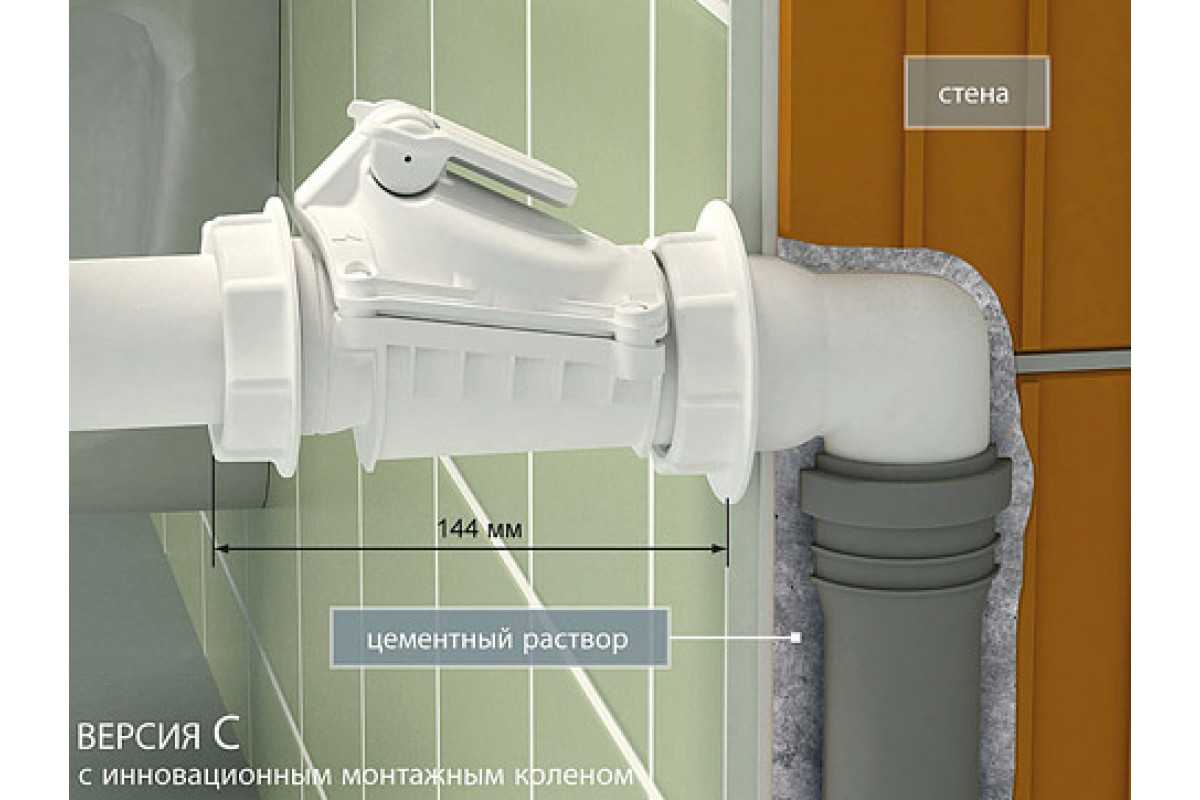

Персональный клапан для унитаза.

Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

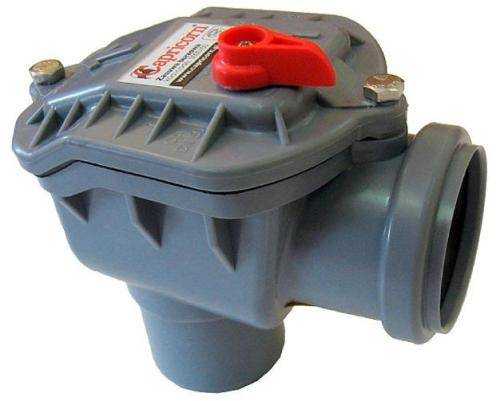

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

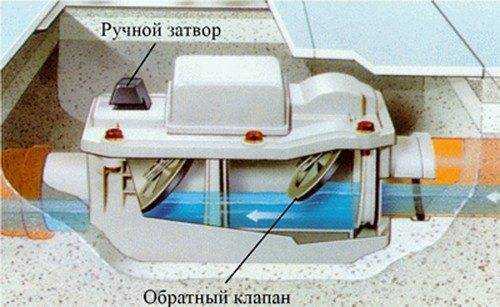

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

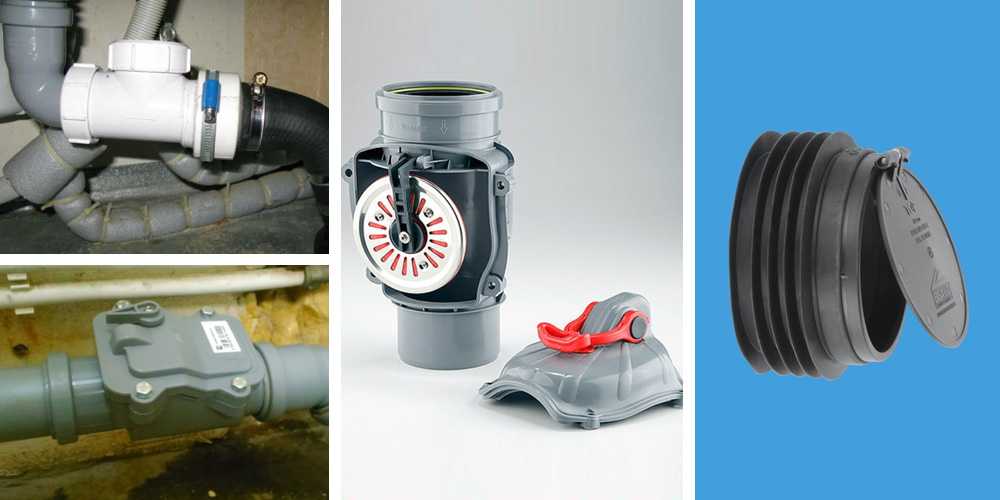

Варианты металлической запорной арматуры.

Разнообразие клапанных механизмов

Обратный клапан – общее название детали, которая предотвращает попадание канализационных вод обратно в туалет. Есть несколько разновидностей конструкций, которые устанавливаются в разных точках системы.

В зависимости от типа работы механизма, обратные клапаны имеют следующую классификацию:

Межфланцевые. Одна из самых популярных моделей, так как она имеет самые компактные размеры. Их рекомендуют устанавливать в трубопроводах, которые ограничены в своей функциональности. Такой клапан представляет собой цилиндр, где внутри есть поворотная заслонка. Данный элемент может быть выполнен из двух частей, прикрепленных к центральному стержню. Также есть вариант, где заслонка имеет вид тарелки, которая фиксируется на стенке посредством пружины.

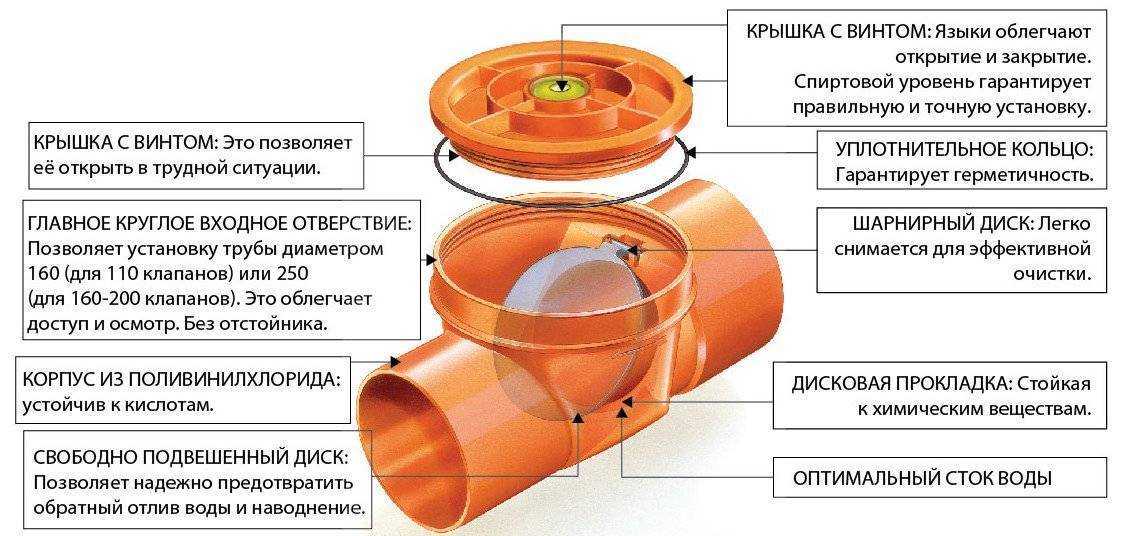

Лепестковые. Данную модификацию еще называют горизонтальным клапаном. В данной конструкции присутствует подпружиненная мембрана круглой формы. Ее поворот осуществляется, когда поток сточных вод двигается в нужном направлении. Из-за этого мембрана совершает поворот и поднимается вверх, таким образом, открывая воде путь вперед. Когда же движение происходит в обратную сторону, то мембрана герметично прижимается к внутреннему ободку, благодаря чему перекрывается просвет в трубе. В более простых модификациях имеется ручной затвор. Такой прибор имеет несколько большие размеры, нежели сама канализационная труба. Из-за этого, часто встречаются проблемы с засором. Но обычно такой вопрос решается путем установки съемной крышки в верхней части устройства. В быту такие обратные клапаны называют «захлопками».

Шариковые. Рекомендуется для установки в канализации с узкими трубами. Тут запорным элементом является специальный шарик. Вся основа действия заключается во внутреннем строении корпуса. Верхняя часть сделана таким образом, чтобы в момент прохождения воды через нее, шарик закатывался в специальное углубление. Это приводит к открытию прохода. Соответственно, когда потока нет, такой элемент возвращается в исходное положение и закрывает ход. При этом, с обратной стороны давление воды не способно сдвинуть шарик с места. К сожалению, тут есть свои недостатки. Так как нет гарантии, что шарик плотно войдет в углубление и состыкуется со стенкой, то очень часто тут все-таки наблюдаются подтекания. Хотя, говорить о серьезной проблеме не приходится.

Вертикальные. В данном случае, когда стоки проходят по трубам и достигают клапана, то тот под давлением начинает подниматься вверх. Напор оказывает силу на тарелку, которая поднимается вверх, освобождая проход воде. Как только стоки пройдут, пружина распрямляется и возвращает элемент в исходное положение. Так как корпус тут имеет нелинейную форму, то какой бы напор не был с обратной стороны, он тарелку не поднимет. Данный вариант считается универсальным.

Практически во всех современных моделях есть съемные крышки в верхней части корпуса. Это обеспечивает удобную чистку от любых засоров.

Если говорить о материалах, то они бывают самыми разнообразными – полистирол, поливинилхлорид, чугун, черная или легированная сталь, латунь, бронза

Выбирая для себя обратный клапан, нужно на этот момент обращать внимание. Во-первых, свойства материала напрямую требуют определенного ухода, а во-вторых, от этого зависит как долго и надежно прослужит устройство

Как почистить, проведение ревизии

Канализационная система сама по себе исключает прохождение по ней чистой воды. Иногда мусор не проходит через клапан, застревая в основании щечек заглушки. Данная проблема часто возникает, если не следить за тем, что попадает в стоки.

Производители гидрозатворов предусмотрели в устройстве ревизионное окошко. Расположено оно в верхней части затвора. Крепится на нескольких болтах: трех или четырех. Прочистка или осмотр узлов агрегата происходит через него.

Выкручиваем болты, предварительно ослабив каждый. Снимаем крышку гидрозатвора. Станет видно круглую мембрану и камеру, через которую проходит вся вода. Весь мусор и крупные элементы, застрявшие в камере, убираем перчаткой. Несколько раз хлопаем заглушкой, отряхивая ее. Теперь надо промыть прибор.

Внутрь окна заливается чистая вода. Сначала промывают камеру после мембраны, затем входной отсек. Нормальную работу дросселя после ревизии проверяем, смыв унитаз или включив воду в раковине. Все это, не закрывая крышку смотрового окна. В него можно посмотреть, как все работает. Только после этого закрывают крышку и закручивают болты. Резинку также надо промыть и вернуть на место.

Правила установки

Воздушный клапан может быть установлен в системе канализации малоэтажного дома, в такой системе аэратор полностью заменяет функции фановой трубы. Этот вариант вентиляции канализационного трубопровода обладает преимуществом, так как не требуется выводить трубу через кровлю.

В многоэтажных домах установка фановой трубы является обязательным. В этом случае воздушный клапан используется в качестве дополнительного и резервного варианта. Так, в зимний период в фановой трубе может образовываться наледь, что приходит к ухудшению работы стояка.

Как правильно устанавливать аэраторы? Вот несколько важных правил для размещения этого оборудования:

установить клапан необходимо в помещении, в котором температура не опускается ниже нуля градусов. На морозе устройство не будет функционировать;
если в системе канализации нет трапа для слива (этот вариант используется в душевых кабинах), то размещать аэратор необходимо на высоте не менее 10 см от самого верхнего отвода, присоединенного к стояку;
при наличии трапа нужно устанавливать его на расстоянии не менее 35 см от пола.

выбирать место установки нужно с таким расчетом, чтобы к клапану можно было легко подойти, чтобы провести ремонт или ревизию. Если стояк или трубы планируется прокладывать скрытно, то в коробе на уровне установки аэратора нужно предусмотреть устройство лючка;
местом установки выбирают раструб трубы, после монтажа стык тщательно герметизируется.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

Ваша квартира расположена на первом или втором этаже.
Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

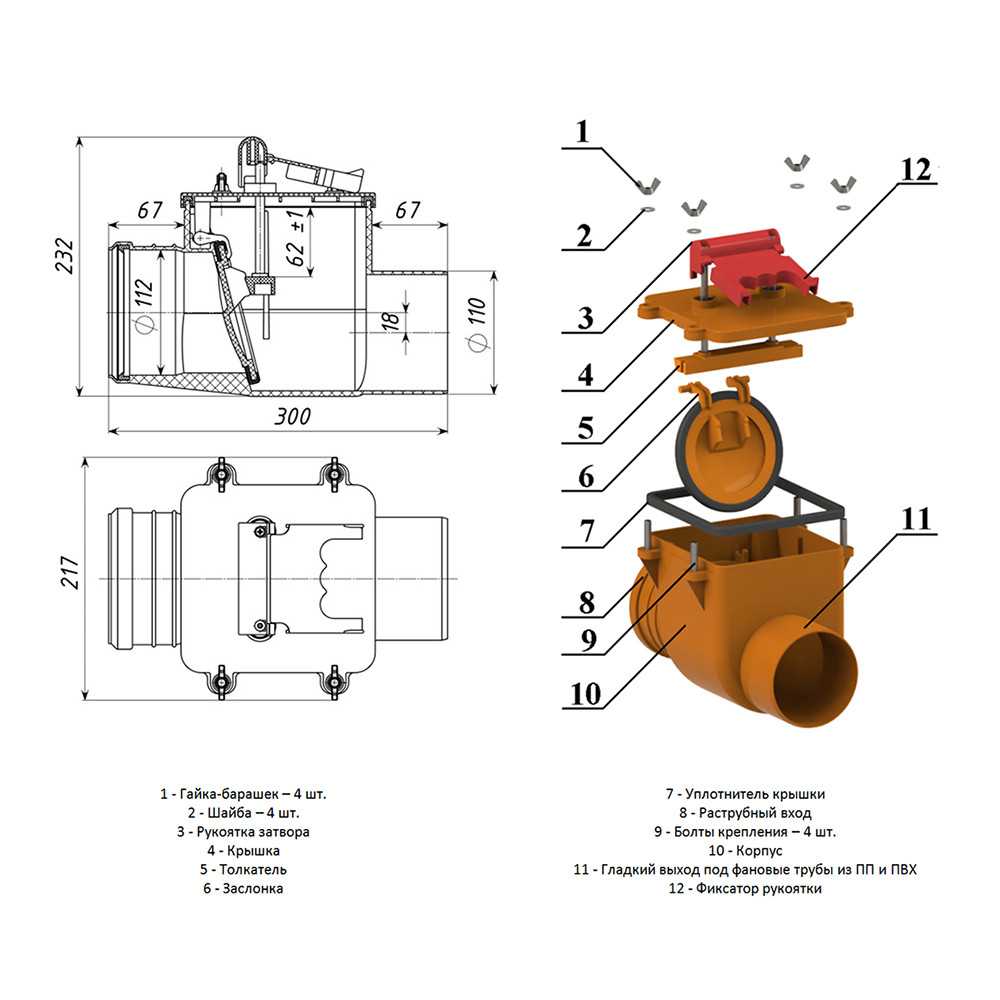

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

Патрубки, через которые сливаемая вода входит в клапан и покидает его.
Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
