Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.
Основные виды плит перекрытия, их технические характеристики и размеры
Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.
Устройство и маркировка пустотных (многопустотных) плит перекрытия
Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.
Наличие пустот способствует уменьшению веса
Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.
Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91
ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.
Особая технология изготовления гарантирует высокие прочностные характеристики
Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.
- на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
- второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
- третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.
Стандартные размеры по ГОСТу плит перекрытия (ПК)
Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:
- длина, которая может составлять 1,68–12 м,
- ширина, изменяемая в пределах 0,98–1,48 м;
- толщина, которая зависит от модификации панелей.
Устройство и маркировка ППС – нарезных железобетонных плит
Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.
Высокие прочностные характеристики – гарантия длительного срока службы
Технические характеристики
Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.
Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2
Таблица размеров плит перекрытия, изготавливаемых по ГОСТу
Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.
Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу
Устройство и маркировка ребристых плит
Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.
Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов
Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.
Технические характеристики и маркировка
В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.
Маркировка ребристых изделий включает:
- буквы и цифры, характеризующие геометрические параметры и вес;
- коэффициент, отражающий несущую способность;
- тип и класс арматуры;
- тип и марку бетона;
- дополнительные свойства.
Необходимые данные можно найти в справочных таблицах
Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу
Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.
Ребристые перекрытия используются для возведения высотных конструкций
Монолитные плиты
Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

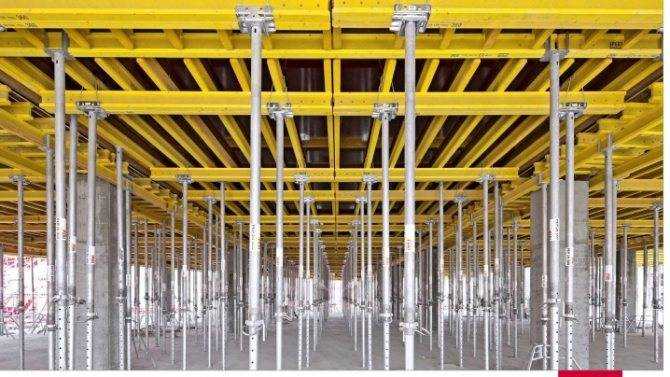

Прямо на строительной площадке формируется опалубка под необходимый размер
Для заливки используется бетон марки не ниже М200.
Монтаж
Монтирование перекрытий должно соответствовать СНиПам, чтобы обеспечить безопасность и долгий срок эксплуатации конструкции. Для начала монтажных работ составляется схема укладки, выполняется расчет, чтобы понять сколько понадобится плит. На подготовленную площадку приезжает кран и укладывает изделия согласно схеме.
ЖБ плиты укладываются на стены сооружений, с главным условием опоры на несущую стену с минимальным показателем в 12 см. Допускается при этом применять раствор. Технологичный шов варьируется от 5 до 20 см, но лучше придерживаться цифры 8. При более широком шве понадобится много времени на его заделку раствором.
У каждого вида плиты свои особенности укладки, но начальный этап одинаковый. Он заключается в обязательном осмотре плиты перед установкой, проверке маркировке. При наличии трещин от 1 мм во всю длину изделия, оно заменяется.
Существенным является идеально ровная поверхность. Некоторые строители считают, что постепенный перепад в 4 см не имеет какого-либо значения, но это не так. Необходимо выровнять поверхность с помощью бетонного раствора.
В зависимости от назначения строительства, используется большое количество модификаций и типов железобетонных плит
Им сегодня отводится важное место в строительном мире. Они широко применяются при укладке дорог, установке заборов, строительстве домов
Служат такие изделия долгое время при правильном хранении.
Плюсы и минусы применения
К основным преимуществам шлакобетонных блоков можно отнести:
- высокие прочностные характеристики;
- длительный срок эксплуатации до 100 лет;
- не подвергается поражению грибков и грызунов;
- способность выдержать высокие перепады температур;
- огнестойкий материал;
- высокая тепловая защита;
- высокая звукозащита;
- возможность изготовления в домашних условиях;
- низкая себестоимость производства.
К недостаткам большинство застройщиков относят:
- экологическую безопасность, если применялись отходы доменного производства;
- высокую гигроскопичность из-за большого количества пор, что требует дополнительной влагозащиты стен;
- а также малопривлекательный внешний вид стенового материала, что требует дополнительных расходов на отделочные работы.
Какие характеристики следует учитывать?
Самые важные параметры, которые учитываются при расчете — это длина и ширина МПП. При этом нужно учитывать, что в реальности длина перекрытия, возможно, будет отличаться от расчетного параметра пролета. Под пролетом подразумевают расстояние между несущими стенками, выполняющими роль опор, поскольку они должны поддерживать плиту. Отсюда следует, что пролет — это характеристика объекта в ширину и в длину. Для определения пролета применяют обычную рулетку, замеряя расстояние между стенками.
На расчет МПП значительное влияние оказывает варианты размещения опор. Плита по-разному устанавливается на несущие стенки, либо в роли балки с жестким защемлением на несущих стенах в качестве опор, либо как балка консольного/бесконсольного типа.
В роли опор для перекрытий служат стенки, возведенные из различных стройматериалов: традиционный кирпич или блоки из легких бетонов. Поэтому расчет МПП выполняется с учетом стенового материала, их способности выдерживать собственный вес. Если для кирпича проблем не существует, то легкобетонные блоки должны быть предварительно усилены армопоясом, рассчитанного на конкретную массу МПП.
Часто расчет монолитной конструкции выполняется для разновидности плиты в качестве шарнирно-опертой балки бесконсольного типа.
Марки и классы прочности, подходящие для плитного основания
При выборе бетона, первым делом обращают внимание на марку и прочность строительной смеси. Показатели дают представление об износостойкости готового фундамента под действием эксплуатационных нагрузок
Для плитных оснований оптимальными марками бетона считаются М250–350. Когда планируется строительство на глинистой почве или на другом типе грунта с высокой степенью пучения, то целесообразно использовать бетон М350–М450.
Опытные строители руководствуются принципом, что чем тяжелее сооружение, тем выше должна быть прочность раствора для монолитной плиты под него.
О марках и классах бетона расскажет видео:
Марки бетона
Марке бетона определяет строительную область, в которой его можно использовать. Она показывает то, как набравший полную прочность фундамент будет сопротивляться воздействующим эксплуатационным нагрузкам. Марка является основной характеристикой при выборе строительного материала, ее прочность показывается в кгс/см2. При этом водонепроницаемость и подвижность опускаются.
Среди существующих марок бетона (от М50 до М1000), практическое распространение получили М100-М450.
В таблице ниже представлены марки материала и их характеристика.
| № | Марка | Характеристика материала |
|---|---|---|
| 1 | М100 | для строительства фундаментов не подходит, а применяется для строительства отмостки, автомобильных площадок, тротуарных дорожек |
| 2 | М200 | подходит для возведения фундаментных лент при незначительных массах, возводимых на них конструкций, а также используется для строительства монолитных, армированных поясов и плит перекрытий |
| 3 | М300 | опорные конструкции на базе этого материала выдерживают большие нагрузки, поэтому он применяется для строительства разных видов оснований и домов |
| 4 | М400 | из него создают несущие конструкции зданий и промышленных объектов |
| 5 | М500 | сооружения, созданные из этой марки, отличаются максимальным уровнем прочности, надежности, поэтому применяется при строительстве плотин гидроэлектростанций, метро, банковских сейфов, бункеров |

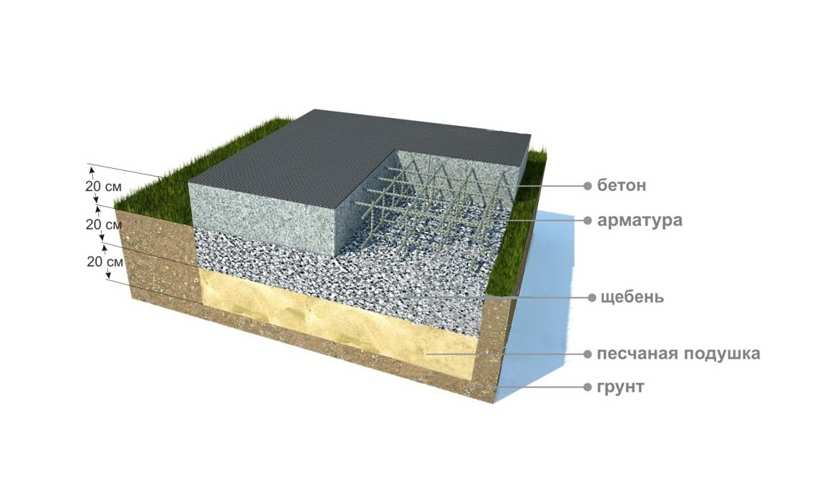

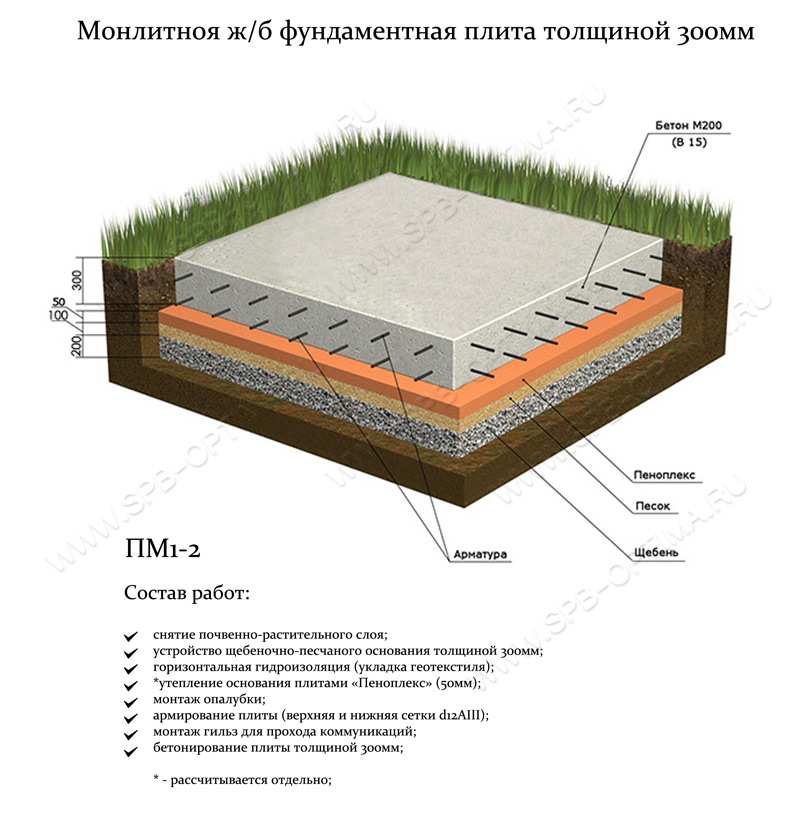

Устройство монолитной фундаментной основы
Цельная плита из армированного бетона изготавливается в соответствии с классической технологией. Фундамент монолитного типа представляет многослойную конструкцию, каждый слой которого выполняет определенную функцию.

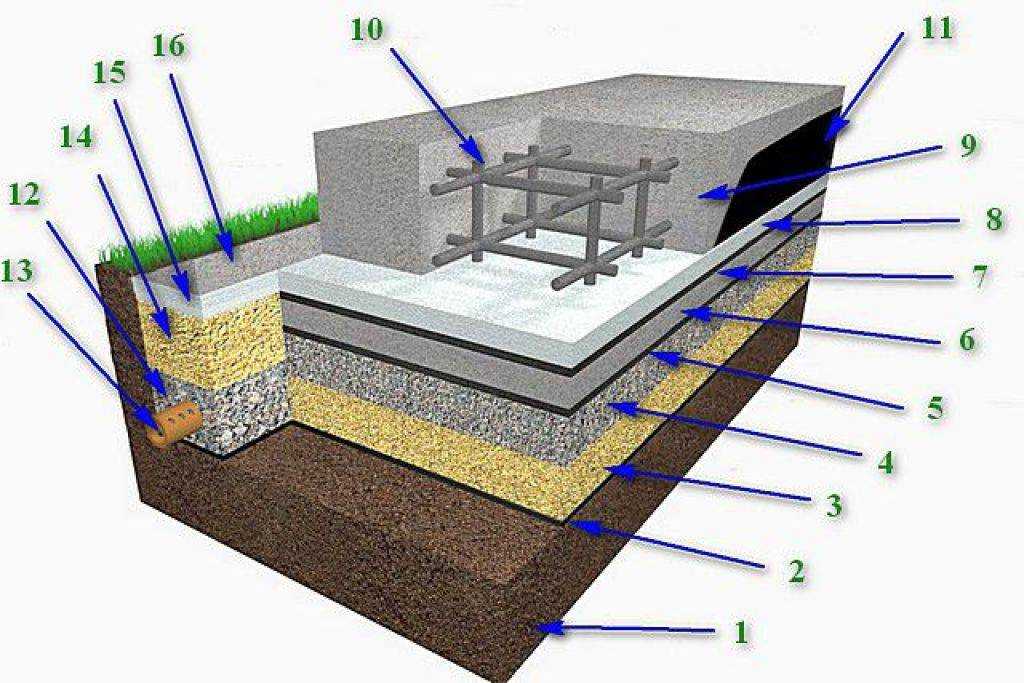

Рассмотрим устройство фундамента, начиная с поверхности грунта:
Слой геотекстильного материала. Обладает фильтрующими свойствами и ложится на спланированную поверхность почвы для разделения грунта и слоя гравийно-песчаной подушки.
Демпфирующая подсыпка. Сглаживает реакцию почвенных сдвигов, планирует площадку, а также позволяет расположить дренажные трубы внутри песчано-гравийного массива.
Подбетонка. Представляет залитую тонким слоем бетонную смесь, предназначенную для выравнивания поверхности и повышения нагрузочной способности фундаментной основы.
Слой гидроизоляции. Предотвращает доступ содержащейся в грунте влаги к поверхности фундамента, а также сохраняет необходимое количество влаги в бетонной смеси.
Листовой или гранулированный теплоизолятор
Благодаря укладке теплоизоляционного материала снижаются потери тепла, что важно для поддержания комфортного микроклимата в помещении.
Опалубка стационарного или разборного типа. Конструкция сооружается по периметру будущего фундамента и предназначена для придания бетонной смеси требуемой формы и снижения потери влаги во время застывания.
Арматурный каркас
Предназначен для повышения прочностных свойств монолита и предотвращения растрескивания бетона. Металлические прутки воспринимают действующие нагрузки, обеспечивая долговечность основы.
Бетон марки М400 и выше. Бетонный слой воспринимает нагрузки от массы здания и равномерно передает их по всей площади опорной поверхности фундаментного основания.

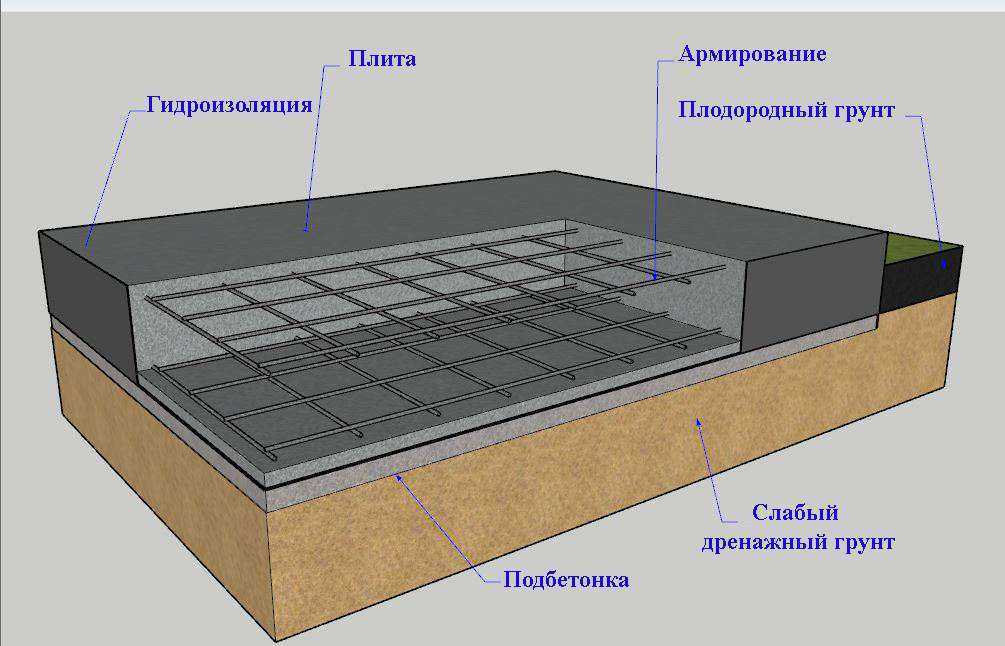

Устройство монолитной фундаментной основы
Расчеты: подробная информация
При строительстве перекрытий используются пропорции для бетонов различной маркировки, представленные в таблице:
| Марка бетона | Пропорции (в соотношении цемент, песок, щебень) |
| М250 | 1: 2,6: 4,5 |
| М300 | 1: 2,4: 4,3 |
| М350 | 1: 2: 4 |
| М400 | 1: 1,6: 3,2 |
| М450—500 | 1: 1,4: 2,9 |
При расчете компонентов ориентируются на такие показатели, как фракционность заполнителя и текучесть смеси. Для правильного расчета компонентов при производстве элементов перекрытий учитываются показатели таких параметров, как:
- фракционность наполнителей;
- плотность образовавшегося раствора;
- устойчивость к предполагаемым нагрузкам;
- текучесть смеси;
- влагоустойчивые и морозоустойчивые возможности.
Методы контроля
Для проверки прочностных характеристик применяются как разрушающие, так и неразрушающие методы контроля. В них входят ультразвуковое исследование, проверка с применением механических приборов, специального оборудования, расположенного в лаборатории на предприятии-изготовителе.
Контролируются следующие параметры:
- прочность на сжатие;
- морозоустойчивость;
- влагонепроницаемость;
- качество сварных швов;
- положение арматуры, усиленного каркаса;
- геометрические характеристики;
- допуски;
- качество наружной поверхности изделия;
- раскрытие усадочных зазоров;
- внешний вид;
- толщина защитного слоя, при его наличии.
Технология укладки
В зависимости от вида бетонных плит существует специфика монтажных работ. Любая бетонная конструкция является жесткой. Возведение крупных панельных сооружений предусматривает создание:
- основных стен;
- перегородок;
- сантехнических узлов;
- лестничных пролетов;
- панелей перекрытия и покрытия.
Последовательность работ определяется в каждом случае. Она зависит от того, какие стены будут несущие – продольные или поперечные. Монтаж осуществляется при помощи грузоподъемного крана. Надо точно рассчитать необходимые параметры: сколько весит плита, ее размер, возможность нагрузки, которые она может выдержать. Существует инструкция и соответствующие правила монтажа, со всеми нормами и допусками.
Расчетные параметры
Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо. При этом учитывается длина пролетов, находящихся между стенами
Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту
При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.
От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.
Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%
Если нужно оценить пригодность старых конструкций, надо принять во внимание:
- нагрузочные возможности стен;
- текущее состояние строительных блоков;
- сохранность арматуры.
Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.
Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.
Железобетонные плиты от А до Я
История активного использования железобетонных конструкций гораздо короче, чем кажется. Трудно поверить, но первой детали из бетона, внутри которой располагается металлический каркас, всего лишь сто с небольшим лет. Сегодня без них не обходится ни одно строительство домов, мостов, большинства технических сооружений, инженерных коммуникаций и дорог. К нынешнему виду и популярности конгломерат бетона и металла прошел через смелые эксперименты с формами, различные технологии изготовления, вариации с комплектующими и материалами.
Плита перекрытия
Современные ЖБИ изделия — это качество, долговечность, универсальность и оптимальное решение во многих отраслях строительства, а значит поговорить о них — актуально, полезно и познавательно. Начнем мы наш разговор с самого распространенного их вида название которому бетонная плита.
Маркировка плит перекрытия
Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.
Опора может осуществляться:
- по двум торцевым сторонам,
- по трем сторонам (две торцевых и одна боковая),
- по четырем сторонам.
Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.
Первые две буквы в маркировке – обозначение непосредственно типа плиты – ПК, ПБ, ПБО.
Наличие дополнительной буквы – это повышение количества плоскостей опоры:
- 2ПКТ – по трем сторонам,
- 2ПКК – по четырем сторонам.
Цифры, указанные после букв, – это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ – 22см, ПНО – 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.
Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер – на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия – 4180мм.
Следующие две цифры указывают ширину в дециметрах, реальный размер – на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты – 1190мм.
Последняя цифра в маркировке – это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг – они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.
Буквы в конце маркировки обозначают следующее:
- АтV – при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
- а – в торцах использованы уплотняющие вкладыши,
- т – изделие из тяжелого бетона.
Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.
Основные данные:
- Марка ЖБИ
- Название и товарный знак предприятия
- Штамп техконтроля
Информационные данные:
- Масса плиты
- Дата изготовления
Монтажные данные:
- Верх конструкции
- Место опоры
- Установочные риски
- Место строповки
Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.
Какой выбрать для монолитной плиты?
Для бетонирования монолитной плиты используют раствор класса не ниже В22,5. При этом оптимальный коэффициент водонепроницаемости должен быть W8 и выше. При реализации качественной тепло- и гидроизоляции основания, этот показатель в редких случаях может быть снижен до W6.
В заданных условиях выбирают бетон с морозостойкостью от F200 и степенью подвижности от П3. Если грунтовые воды залегают близко к поверхности, то в раствор добавляют сульфатостокие смеси, при этом обязательно должна быть продумана гидроизоляция подошвы монолитного основания.
При этом сам процесс заливки смеси в опалубку должен происходить одновременно, поскольку при послойном бетонировании поверхность успевает схватываться и структура готового монолита будет неоднородной, а, значит, и менее прочной.
Достоинства и недостатки
Плиты перекрытий используются достаточно давно в строительстве, потому что обладают рядом неоспоримых преимуществ:
- существенно ускоряют сроки строительства;
- не требуют дополнительного усиления;
- отличаются демократичной стоимостью;
- обладают отличной звукоизоляцией;
- надёжны и долговечны;
- обладают большим выбором размеров и типов прочности.
К недостаткам следует отнести:
- для монтажа необходимо использовать спецтехнику;
- для того, чтобы доставить плиты необходимо также использовать специальный погрузчик;
- большой вес, что, в свою очередь, требует закладки массивного фундамента.
Сфера назначения
При строительстве малоэтажных домов частного характера, многоэтажных зданий, промышленных объектов применяются плиты:
- перекрытия;
- фундаментальные;
- стеновые (наружные и внутренние).
Они составляют основу зданий. При строительстве дорог не только для наземного транспорта, но и воздушного. Самолет оказывает большую нагрузку на взлетную полосу, справиться с ней под силу бетонной плите. В этом случае применяются типы покрытий:
- дорожные;
- тротуарные.
Дорожные постоянно совершенствуются. Они великолепно решают проблему, когда необходима оперативность, надежность. При возведении железобетонных ограждений, не обойтись без бетонных плит. Хотя они не так востребованы.
Где используются?
Сборные железобетонные плиты являются универсальным строительным материалом, поэтому сфера его применения довольно широкая. Например, плита перекрытия коллектора КП-12 предназначена для обустройства покрытия коллекторного колодца. Парапетные ЖБИ применяются для защиты парапетов от воздействия осадков и преждевременного разрушения.
Другие области использования:
Такие плиты могут быть стенами различных зданий.
- формирование фундамента;
- установка панельных стен;
- обустройство стенок и днищ резервуаров;
- монтаж ограждений;
- укладка дорожных перекрытий, площадок и др.
Плиточные изделия из железобетона обладают рядом преимуществ, среди которых главными являются:
- огнеупорность;
- водо- и влагостойкость;
- долговечность готовой конструкции;
- устойчивость к резким перепадам температуры, негативным погодным условиям, механическим разрушительным воздействиям;
- низкая стоимость;
- легкость монтажа;
- широкий спектр применения.
Технология формовки
Фасадная бетонная облицовочная плитка, тротуарная изготавливаются способом вибролитья. Процесс достаточно простой, но технологию нужно соблюдать строго и использовать лишь качественные материалы.
Основные этапы производства:
- Покупка либо создание форм из слепков материала, который предполагается имитировать
- Приготовление бетонного раствора, аккуратная заливка в формы с удалением излишков
- Установка форм на специальный вибростол – тогда получается особо прочная плитка фасадная облицовочная (вибролитая)
- Ожидание достаточного времени схватывания раствора, выемка из формы, складирование до полного завершения процесса набора прочности
