Облегченные плиты перекрытия, описание, виды, требования

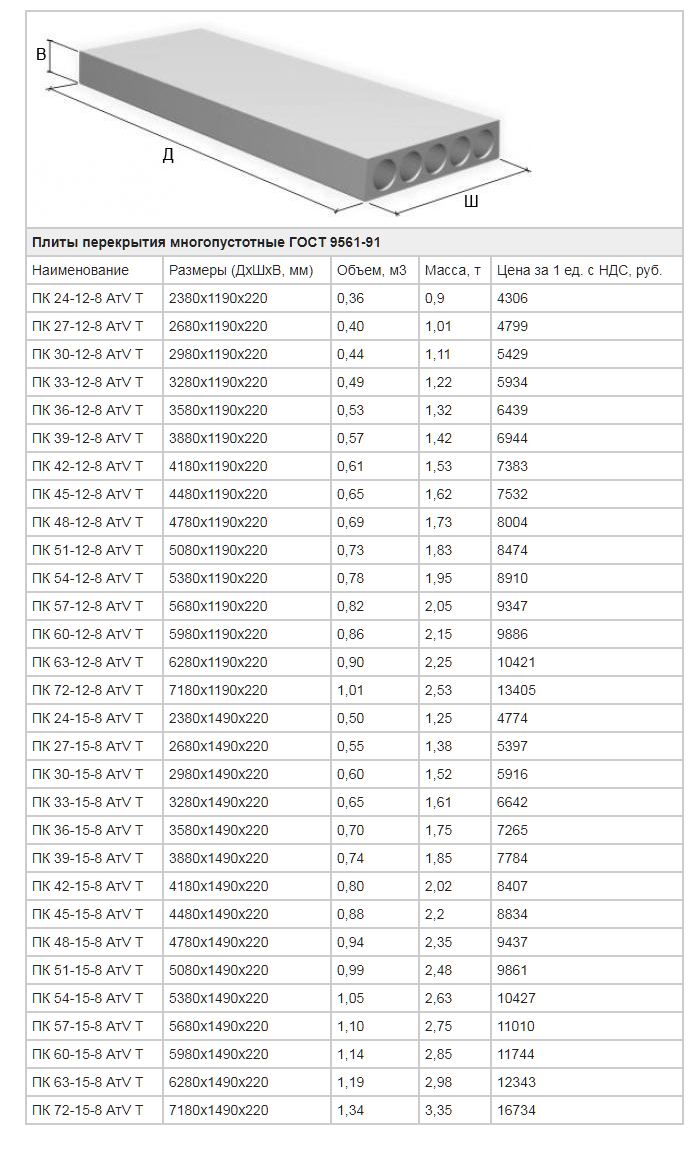

Обозначение марки железобетонных многопустотных ПК

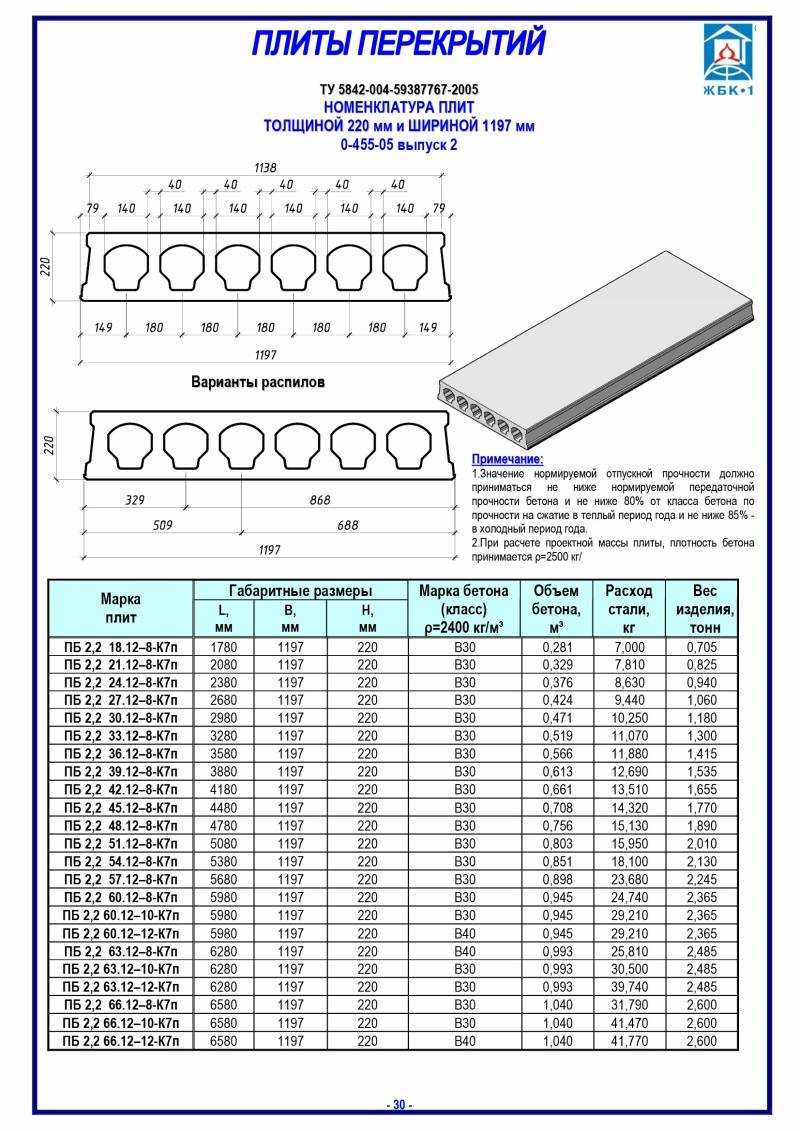

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

горячекатанную стержневую класса A-IV, А-V,A-VI;
арматурные канаты, класс – К-7;
стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

марки железобетонной конструкции;
наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

даты изготовления;
массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

на место строповки конструкции;
на верх конструкции;
на место опоры конструкции;
на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

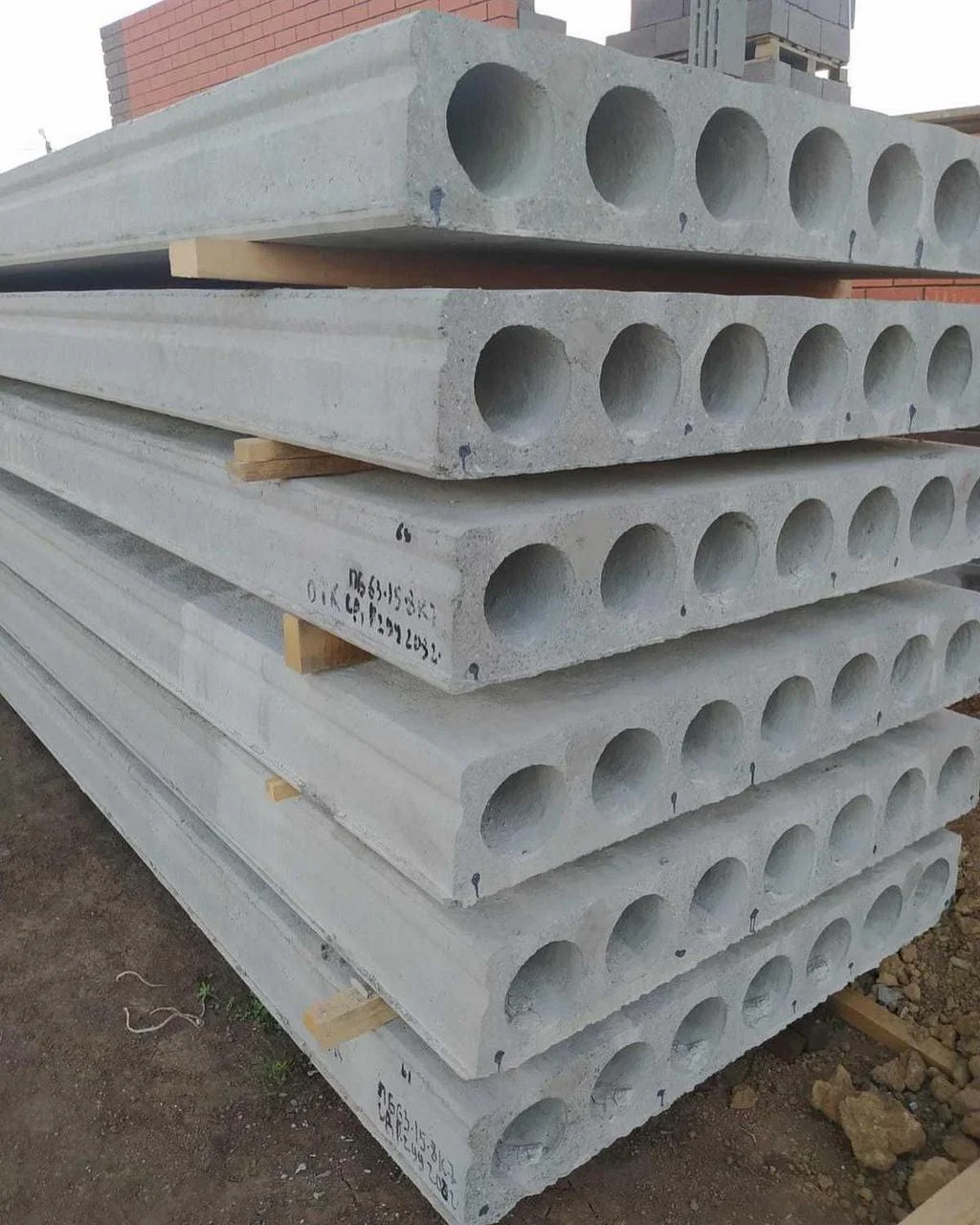

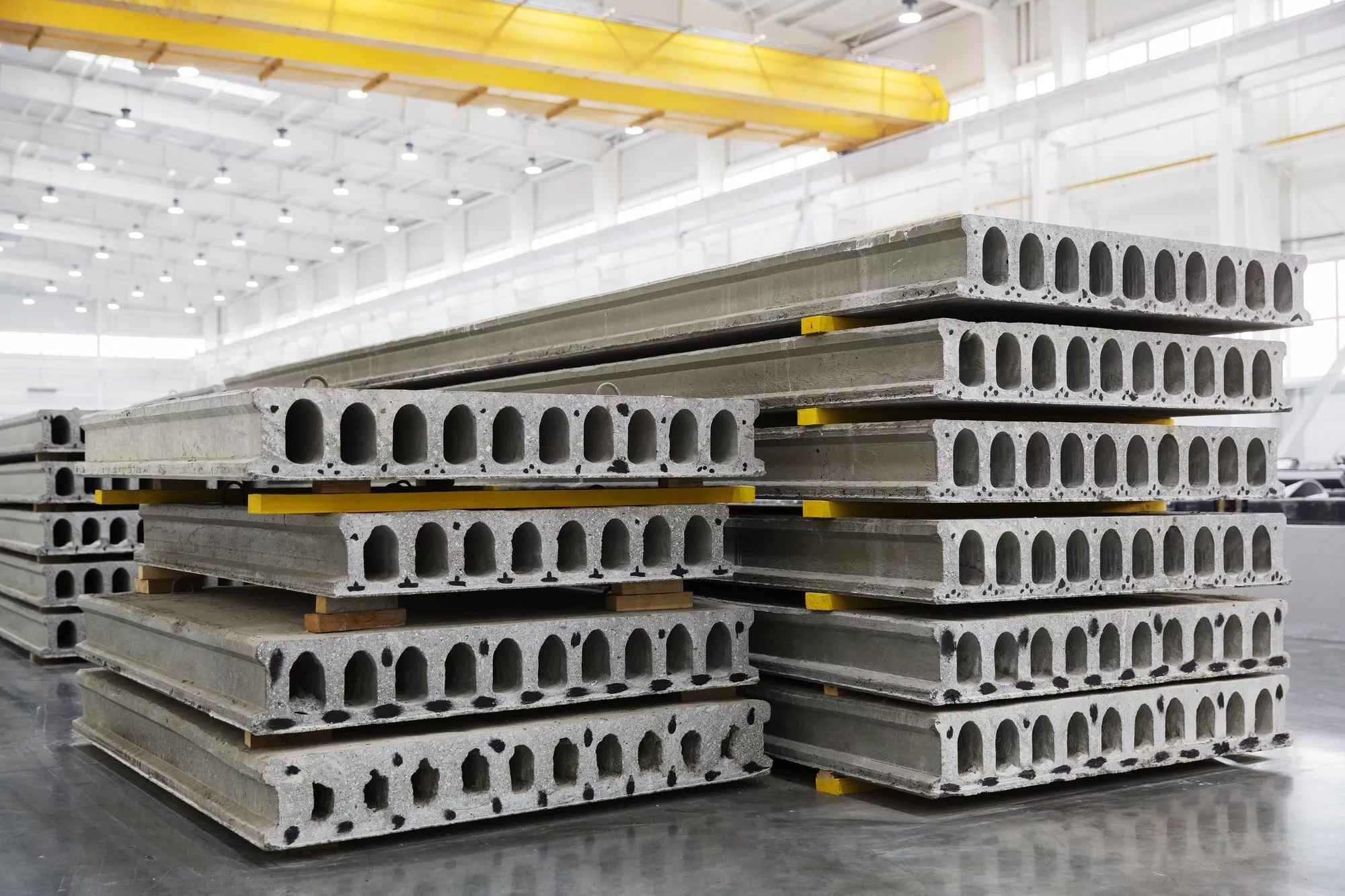

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

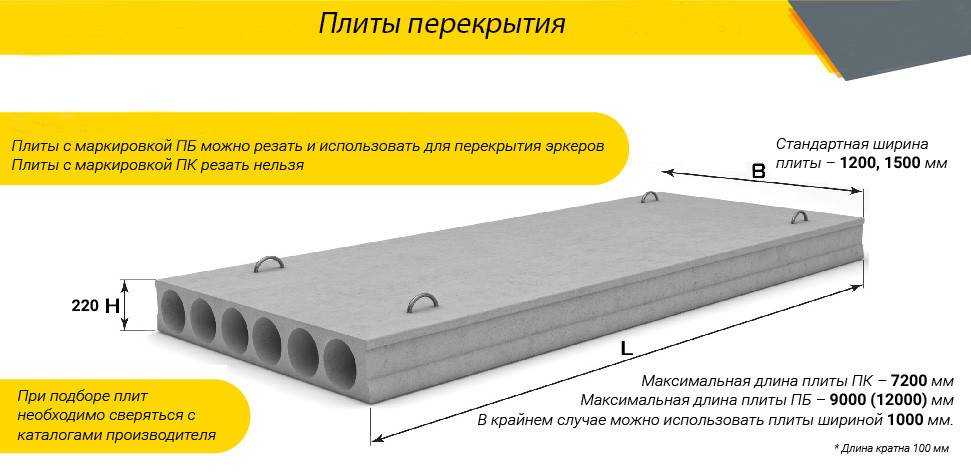

Как выбрать пустотную плиту перекрытия

При первом взгляде на пустотные плиты перекрытия может показаться, что они отличаются между собой только по длине, толщине и ширине. На самом деле, технические характеристики пустотных плит перекрытия гораздо шире и подробно расписываются в ГОСТ 9561-91.

Пустотные плиты отличаются между собой по способу армирования. Причём, армирование (в зависимости от типа плит) может быть выполнено с использованием предварительно напряжённой арматуры или без напрягаемой арматуры. Чаще используются плиты перекрытий с предварительно напряжённой рабочей арматурой.

Выбирая плиты перекрытия, следует обратить внимание на такой важный момент, как допустимое количество сторон, на которые можно опереть плиту. Обычно плиту перекрытия можно опирать только на две короткие стороны, но некоторые виды плит допускают опирания на три и на четыре стороны

Например:

ПБ. Плита предусматривает опирание по двум сторонам.
1ПК. Толщина плиты – 220 мм. Диаметр круглых пустот – 159 мм. Плита допускает опирание только на две стороны.
1ПКТ. Плита, имея аналогичные размеры, допускает опирание на три стороны.
1ПКК. Плиту можно опирать на четыре стороны;

Также плиты перекрытия различаются между собой по способу изготовления. Например, часто возникает спор, что предпочесть – плиту ПК или ПБ.

Плиты с маркировкой ПК (толщиной от 160 до 260 мм и типовой несущей способностью в 800 кг/кв.м.) отливают в опалубке. Панели марки ПБ (толщиной от 160 мм до 330 мм и типовой несущей способностью от 800 кг/кв.м) изготавливаются методом безопалубочного непрерывного литья (это позволяет получить более гладкую и ровную поверхность, чем у плит ПК). Плиты ПБ ещё называют экструдерными.

Плиты ПБ, за счёт предварительного напряжения сжатой и растянутых зон (преднапряжение арматуры делается при любой длине плиты), меньше подвержены растрескиванию, чем плиты ПК. Плиты ПК при длине до 4.2 метров могут выпускаться без преднапряжённой арматуры и имеют больший свободный прогиб, чем плиты ПБ.

По желанию заказчика, плиты ПБ можно нарезать под заданные размеры (например, от 1.8 до 9 метров). Плиту также можно резать вдоль и на отдельные продольные элементы, а также делать косой рез под углом в 30-90 градусов, без потери её несущей способности. Это значительно упрощает раскладку таких плит перекрытия на строительном объекте и предоставляет большую свободу проектировщику, т.к. размеры коробки дома и несущих стен не привязаны к стандартным размерам плит ПК.

При выборе плит ПК (длиной более 4.2 метра) важно запомнить такую особенность – эти плиты являются преднапряженными со специальными упорами на концах плиты. Если срезать торец у такой плиты, то упор (отрезанный вместе с концом плиты и вертикальной арматурой) не будет работать

Соответственно – рабочая арматура станет цепляться за бетон только своей боковой поверхностью. Это значительно уменьшит несущую способность плиты.

Несмотря на более гладкую поверхность, хорошую геометрию, меньший вес и высокую несущую способность, при выборе плит ПБ следует учесть такой момент. Пустотные отверстия в плитах ПК (в зависимости от ширины плиты, диаметром от 114 до 203 мм) позволяют без труда пробить в ней отверстие под канализационный стояк, диаметром в 100 мм. В то время как размер пустотного отверстия в плитах ПБ – 60 мм. Поэтому, для пробития сквозного отверстия в плите марки ПБ (чтобы не повредить арматуру), следует заранее уточнить у завода-изготовителя, как это лучше сделать.

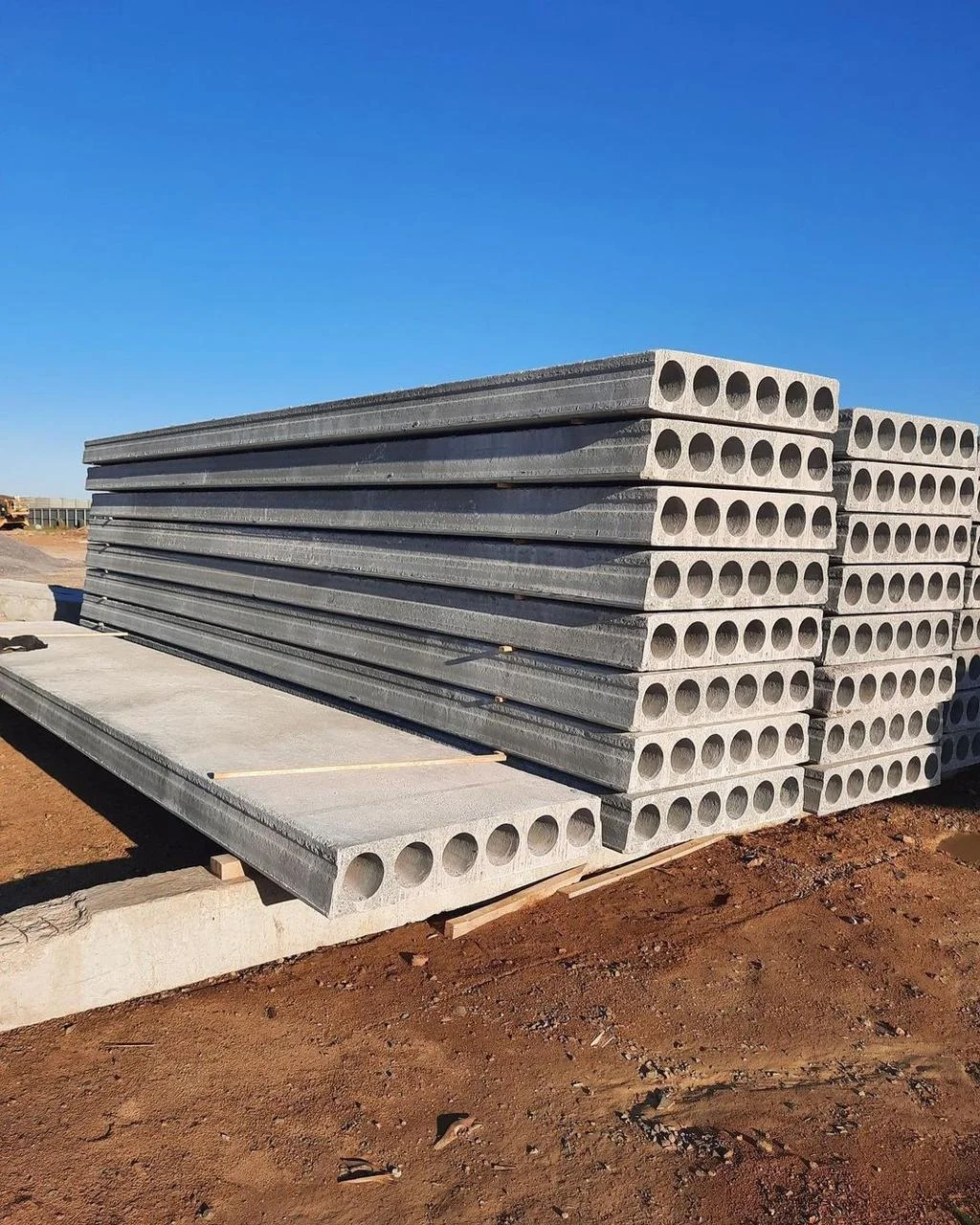

Как транспортировать и складировать железобетонные плиты

«Плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку»

Если плиты вам везет поставщик, то ответственность за целостность изделий будет полностью возложена на него, а вот если вы занимаетесь самовывозом – то тут уж будьте бдительны сами.

Прежде всего, соблюдайте рядность штабелей по высоте, что очень важно именно в случае с плитами перекрытий. Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями

Следите, чтобы плита опиралась о дно кузова всей поверхностью, а не частями.

Транспортировка плит перекрытия

Нельзя грузить изделия непосредственно друг на друга. Используйте прокладочные бруски из дерева. Их надо укладывать так, чтобы они не выпали при движении, то есть не под самые края.

Прокладочные бруски для перевозки плит перекрытия

Как уже говорилось, плиты перекрытия желательно монтировать сразу же после поставки на стройплощадку. Если это невозможно, вам придется организовать их правильное хранение. Для этого нужно сделать следующее:

1. Выделить участок для складирования плит соответствующий их длине и выровнять его поверхность.

2. Не выкладывать изделия из железобетона непосредственно на грунт. В идеале сделать подмостки, можно из ненужных поддонов, которых на стройке обычно всегда с избытком.

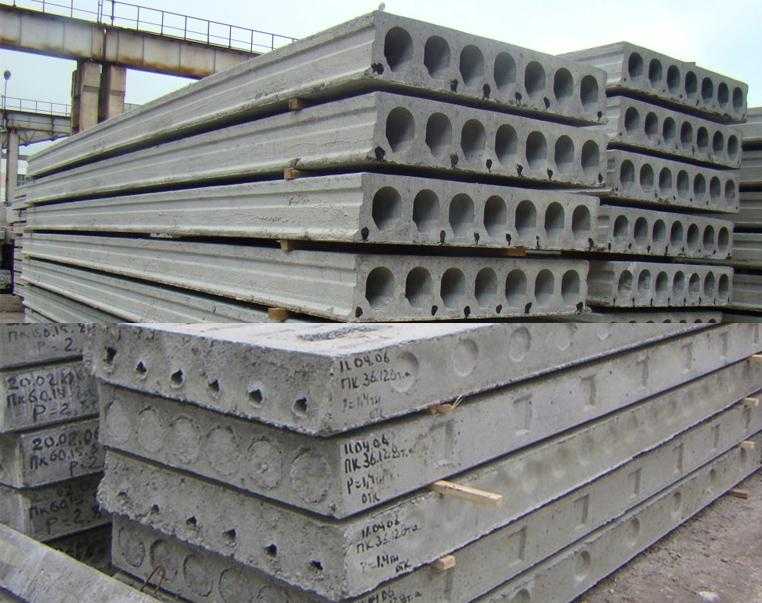

Хранение плит перекрытия

3. Выгружая плиты, также как и при транспортировке, прокладывайте их деревянными брусками, расположив их в 20 сантиметрах от краев изделия.

4. Постараться сохранить в ходе штабелирования равномерность вертикальной нагрузки.

5. Организовать защиту от осадков. Проще всего закрыть плиты плотной пленкой и обвязать.

Особенности монтажа плит покрытия

Перед началом работы, необходимо вычислить все размеры, и нанести их на бумагу, это позволит избежать ошибок.
При образовании зазоров значительного размера, их заполняют шлакоблоком, а мелкие отверстия закрывают раствором.
При укладке пустотной поверхности, нужно, чтобы она укладывалась чистой стороной вниз. Такие элементы располагают с максимальной близостью друг к другу, без образования зазоров.
Покрытия устанавливают на две стены короткими сторонами, таким образом, можно избежать деформации при усадке фундаментального основания.
В некоторых случаях изделие необходимо укоротить, для разрезания используют мощную болгарку. Бетон немного надрезают, ударяют кувалдой, он осыпаются, а арматура остается, затем её срезают. Такие работы выполняют профессионалы, так как сложно укоротить плиту людям, не имеющим опыта.
Монтаж плит не обойдется без крана, так как изделие имеет значительный вес.

При правильно выбранном изделии, не придется выполнять дополнительные работы по укорачиванию или наращиванию плит. Перед началом работ, необходимо вычислить размеры материала, и подбирать по соответствующим параметрам, чтобы не выполнять дополнительную затратную работу.

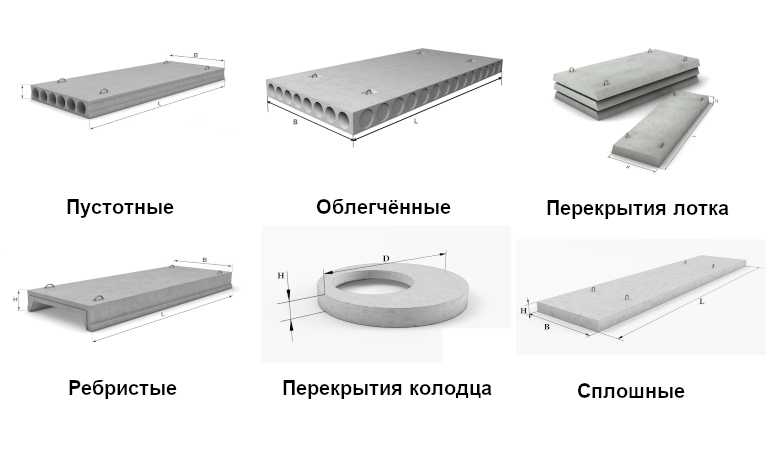

Плиты подразделяются на три вида

Сплошной вид имеет высокий показатель прочности на сжатие, значительный вес, и низкое звуковое, и теплоизоляционное свойство.
Шатровый вид конструкции имеет вид лотка, ребра которого сглажены. При их использовании, в проекте не должно быть балочных включений. С помощью таких плит можно поднять потолок без дополнительного наращивания стен. Размер такой плиты зависит от параметров комнаты, а высота является стандартной от 14 до 16 сантиметров.
Пустотные конструкции являются самыми востребованными, они имеют вид параллелепипеда, с наличием продольных трубчатых пустот. За счет такого устройства имеют высокий показатель прочности на изгиб, и могут выдерживать большую нагрузку. Их удобно использовать для перекрытия больших пролетов около 12 метров, а форма позволяет беспроблемно положить коммуникации.
Из ячеистого бетона изготавливаются плиты покрытия сплошного вида, они являются легкими, и могут выдерживать небольшую нагрузку, примерно до 600 килограмм. Такие конструкции используют для малоэтажных зданий.

Железобетонные конструкции могут иметь различные характеристики, помимо плоских, и пустотных плит, существует пучковый или струнный железобетон, его качества являются улучшенными.

При изготовлении в бетонный состав добавляют различные элементы, которые приводят к быстрому застыванию. Плиты применяются для строительства частных, и многоэтажных домов, при этом они отличаются огнестойкостью, экономичностью, прочностью, и долговечностью.

Достоинства и слабые стороны

ПК-плита перекрытия характеризуется такими достоинствами:

Уменьшенный вес. В отличие от цельной панели пустотелая конструкция демонстрирует повышенные прочностные свойства при одинаковых габаритах. При этом изделие не оказывает больших нагрузок на коробку и основание.
Доступная стоимость. Плита перекрытия многопустотная дешевле цельной, поскольку для ее изготовления нужно меньше исходного сырья. Это снижает затраты ресурсов на производственный процесс.
Улучшенная теплозащита и поглощение внешнего шума. Подобные свойства связаны с наличием воздушной прослойки, которую обуславливают продольные полости в бетоне.
Соответствие современным требованиям качества и надежности. Продукция, выпущенная на промышленных предприятиях, не может быть низкокачественной, поскольку ее производство выполняется по заданной технологии.
Ускоренный монтаж. Обустройство многопустотных панелей требует меньше времени, чем установка цельных массивных конструкций.
Широкий выбор изделий с разными типоразмерами и конфигурацией.

Современные плиты основываются на базе высокопрочного бетона и производятся по инновационным технологиям. Благодаря этому их можно применять в условиях высокой сейсмической активности. При соблюдении правил монтажа стройматериал будет обеспечивать защиту постройки от проникновения влаги, пара и газа.

Если грамотно разместить опоры, все поверхности в доме будут максимально ровными. Материал достаточно надежный и долговечный, а уход за ним не требует больших усилий.

В составе отдельных разновидностей присутствуют пористые материалы, обеспечивающие повышенную устойчивость к отрицательным температурам.

За счет правильной конфигурации в плите можно размещать различные инженерные коммуникации и каналы. Еще многопустотные конструкции не боятся усадки и устойчивы ко всевозможным коррозийным процессам. При их использовании строителям не приходится обустраивать дополнительные опорные стойки.

Однако кроме плюсов у панелей имеются и минусы. В первую очередь это необходимость внедрения профессиональной грузоподъемной техники для проведения монтажных работ, что влечет за собой увеличение расходов и площади строительной площадки. Еще плита нуждается в выполнении математических расчетов с целью определения прочности. Перед установкой необходимо определить допустимую нагрузку и нагрузочную способность стены.

Чтобы сформировать перекрытия на основе пустотных панелей, следует провести бетонирование армопояса по периметру коробки.

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

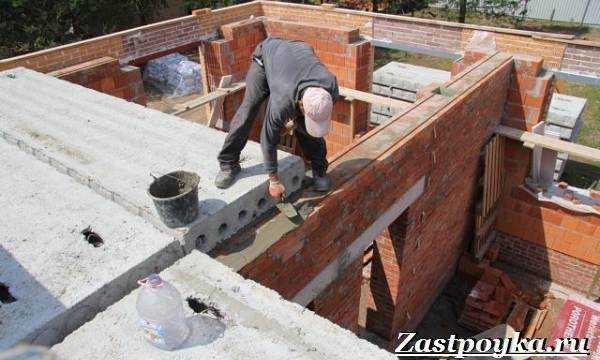

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
Далее вычисляем нагрузку плиты, создаваемую собственным весом, на 1 квадратный метр: 1230:3,75=328 кг на м2.
Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенности	Серия железобетонных изделий
ПБ	ПК
Технология изготовления	Безопалубочное формование	Опалубочное формование
Максимальная длина	10,8 м	7,2 м
Несущая способность	Выпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.	Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.
Состояние поверхности	Изделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.	Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.
Армирование	Все плиты армируются предварительно напряженной арматурой.	В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.
Марка используемого бетона	М400-М500	От М200 до М400
Резка	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.	Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Типичные ошибки при работе с железобетонными плитами перекрытия

Ряд ошибок, которые постоянно совершают неопытные застройщики, вызван неправильным расчётом, отсутствием профессиональных знаний либо мнимой экономией.

Смещение плиты для устройства балкона

Часто застройщики, желая одновременно с устройством перекрытия создать площадку для балкона, — смещают одну или несколько плит. Иногда две-три плиты специально приобретаются немного длиннее, чтобы создать балкон. Это достаточно грубая ошибка с непредсказуемыми последствиями. Дело в том, что при смещении плита опирается на несущую стену местом, где отсутствует поперечное армирование. В точке опоры плита может «срезаться», а балкон обрушиться.

Самостоятельная обрезка плиты

Неправильно подобранный размер плиты ведёт к совершению следующего ошибочного действия, — «лишняя» часть плиты обрезается. Это приводит к ослаблению конструкции, а затем к срезу и обрушению. Но для любителей обрезать плиты есть один вариант: следует применить плиты, изготовленные по безопалубочной технологии. Они не ослабнут при обрезке, потому что характеристики плит ПБ одинаковы по всей длине.

Ошибки при хранении и транспортировке

При перевозке плит нельзя допускать их свисания с кузова автомобиля. Свисающая часть непременно лопнет либо изогнётся во время движения так, что её использование станет невозможным из-за несоответствия расчётным параметрам. При длительном хранении плит под них необходимо подложить деревянные бруски на расстоянии 30 см от края, иначе может произойти изгибание.

Использование треснувших плит

Когда плита работает в перекрытии, — в ней вполне могут образоваться незначительные трещины. Это не критично. Намного хуже, если трещины появились, когда плита ещё не нагружена, во время хранения. Как правило, такое изделие применять в перекрытии не стоит, — оно не соответствует требованиям нормативов и потенциально опасно.

Основная работа

Для поднятия столь массивной плиты нужна строительная техника, к примеру автокран. Чтобы регулировать положение плит, нужны сильные рабочие руки.

Соблюдая правила техники безопасности, строитель может нивелировать положение плит находясь непосредственно на них.

Подготовка груза

В его обязанности также входит подать сигнал крановщику, чтобы тот подавал строп. Такелажник сам прикрепляет крюки к монтажным петлям.

Проверка крепежа

Для этого он слегка натягивает стропы и отрывает груз от земли. После того как крепление будет проверено, можно перемещать плиту на законное место.

Нанесение раствора под плиту

Шаблоны помогаю регулировать излишки и равномерно распределять состав.

Уложить плитку с точностью до сантиметра помогает лом.
Он корректирует расположение плиты, после чего уровнем проверяется ее горизонталь.
Стропы снимаются в самый последний момент.
Если пустоты не были закрыты, их заделывают тем же раствором.
Данная работа нужна, чтобы вода не заливалась в пустоты.
Использование утеплителя помогает экономить бетон.
Также заделываются все технологические отверстия и стыки.

Завершающий этап

После завершения строительства происходит оформление акта скрытых работ. Конструкция будет принята не сразу после заделывания всех отверстий, а только после того как все это обретет прочность.

Монтаж плит перекрытия

По ширине здания плиты укладываются без зазоров. Порой, требуются доборные блоки. У таких плит перекрытия размеры меньше основных. Узкие варианты закрывают, к примеру, санузлы типовых домов.

Оптимальным опиранием железобетонных плит на стены считается 120 миллиметров. Имеется в виду заход блоков на основную кладку. Если плиты длиной до 4-ех метров, достаточно и 7-ми сантиметров.

Для ПК свыше 4-ех метров, минимум составляет 9 сантиметров. Соответственно, на стадии проекта дома стены уводят друг от друга на удобное расстояние. Иначе, придется комбинировать плиты, или заказывать негабаритные перекрытия.

Точки опирания перекрытий зависят от их вида. Для одних плит нужны дополнительные подпорки. Для других блоков достаточно опоры по 2-ум сторонам. Порой, плиты ложатся сразу на 4 стены.

Рассчитывая опирание плит, учитывают прохождение каналов вентиляции. Их блоки не должны перекрывать, зажимать. Поэтому, идеальной шириной несущих конструкций внутреннего типа считаются 38 сантиметров. Отнимем 24 на заходы плит с обеих сторон, получим стандарт для канала вентиляции. Обычно, он составляет 14 сантиметров.

Строение несущих стен тютелька в тютельку обязывает укладывать ПК максимально точно. Смещения неминуемо ведут к перекрыванию вентиляции. Поэтому, многие застройщики проектируют стены шириной в 40 сантиметров, давая строителям право на небольшие погрешности.

Как расшифровать буквенно-цифровой код?

Расшифруем основную информацию, которую указывают производители на своих изделиях:

Обозначение	Расшифровка
П, ПП, ПТС	Монолитные полнотелые перекрытия
ПГ, ПР	Ребристая конструкция сплошного типа
ПВ	Ребристая конструкция с технологическими вентиляционными каналами
ПС, ПФ	Аналогичный тип изделия, имеющий дополнительные отверстия для монтажа осветительных приборов
ПЛ	Ребристая плита, предназначенная для обустройства облегченных типов кровли
ПОВ, ПОЛ, ПОС, ПОФ	Плиты для перекрытия сводов и арок

В соответствии с типом технологических пустот, плиты перекрытия имеют следующий вид обозначения:

Маркировка	Толщина, мм	Тип технологических полостей	Расстояние между центрами полостей, мм	Диаметр технологических полостей, мм
1ПК	220	Круг	185	159
2ПК	140
3ПК	127
4ПК	260	Круг, имеющий дополнительные вырезы по контуру в верхней части	159
5ПК	Круг	235	180
6ПК	233	203
7ПК	160	139	114
ПГ	260	Грушевидная форма	Зависит от параметров оборудования, которое участвует в формовке
ПБ	220	Производятся по технологии непрерывной формовки

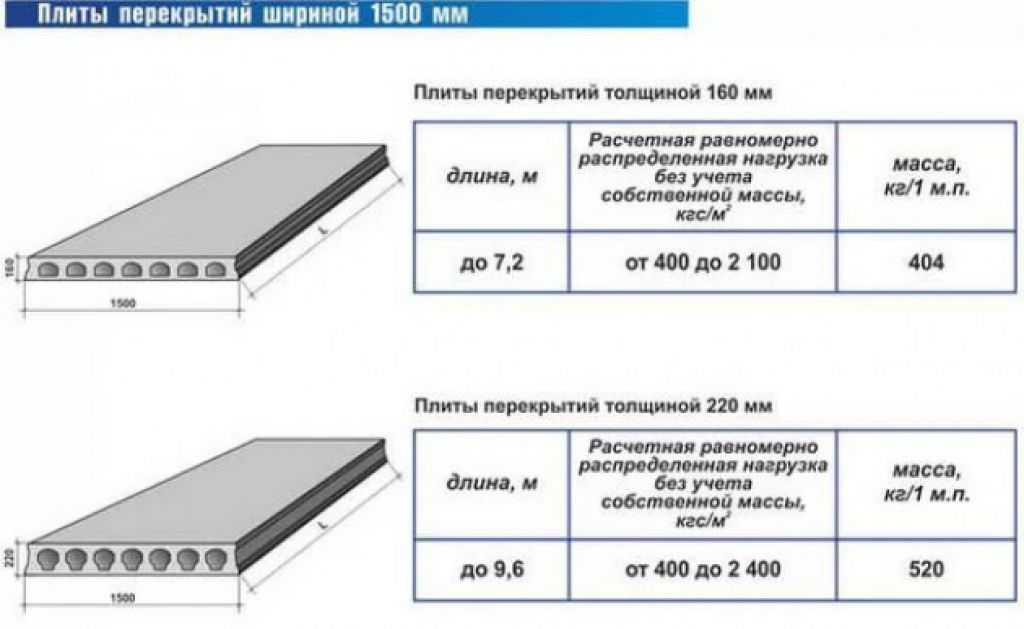

Размер облегченных плит перекрытий

Если стандартные пустотные перекрытия имеют толщину от 220 мм и больше, то облегченные плиты перекрытия рассчитаны на высоту 16 см, что накладывает определенные ограничения на длину этих изделий.

По стандартной технологии изготовления (с помощью форм) на Рязанском заводе №2 выпускаются панели ПНО длиной до 6,3 метра при ширинах 10, 12 и 15 дм.

По технологии стендового формования — облегченные 1,6ПБ без падения несущей способности могут быть до 7,6 метра. Далее уже только меньшая нагрузка.

Диаметр отверстий, естественно, меньше, и отличается у разных производителей.

Почитать про армирование панелей различным марок можно в нашей статье Армирование плит перекрытий.

Плиты перекрытия ПБ и ПК — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия. Отличия от плиты перекрытия пно мы рассмотрим позже.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

используются для возведения любых типов строительных конструкций;
срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
ПК дополнительно усилены металлической или специальной напряженной арматурой;
обладают 3 группой устойчивости к образованию трещин;
виброустойчивый строительный материал;
повышенная звуконепроницаемость;
не боится воздействия влаги;
повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.
