Кладка кирпичного мангала на даче

Постройка стен барбекю

Сначала закладывают фундамент. На подготовленном и очищенном от мусора и травы участке проводят разметку, используя веревку и колышки. Лопатой роют котлован глубиной около 40 см. Обустраивают песчано-гравийную подушку, заполняя яму до уровня почвы, тщательно утрамбовывают ее.

По периметру котлована устанавливают дощатые щиты – опалубку – высотой 15 мм. Внутри монтируют каркас из арматуры – металлические пруты соединяют между собой толстой проволокой. Готовят цементный раствор, заливают в опалубку

Тщательно утрамбовывают – важно убедиться, что внутри конструкции нет пустот

Используя строительный уровень, проверяют ровность созданной площадки. При необходимости выравнивают ее.

Когда работы завершены, конструкцию накрывают влажной мешковиной. Она будет защищать бетон от образования трещин при застывании раствора. После этого несколько дней (минимум 3) ждут, пока цемент затвердеет.

Спустя указанный срок опалубку снимают. На стены фундамента наносят слой гудрона, а на него кладут несколько слоев рубероида – это защитит основание от влаги. После этого переходят к возведению стен барбекю.

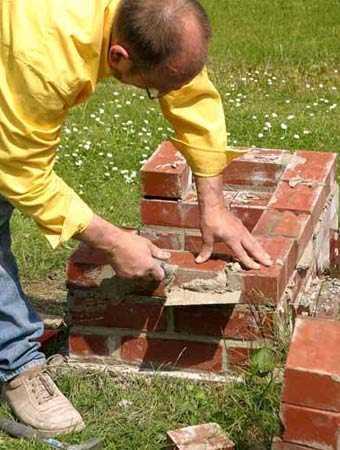

Кладут на рубероид первый ряд кирпичей. Промазывают его раствором, после чего начинают второй ряд. В процессе работы, выполнив несколько рядов, делают перерывы длиной в несколько часов. В противном случае раствор не будет успевать застыть, под тяжестью новых рядов нижние могут деформироваться. Также стоит учитывать, что после того как смесь высыхает, швы уменьшаются, а это может привести к перекосу.

Выполнив 7 ряд, вставляют лист металла. Для этого с помощью болгарки разрезают кирпич пополам, в полученный паз будет установлена металлический лист. Еще один кладут после 10 ряда. Листы по размеру должны быть меньше ширины барбекю на полкирпича. Продолжают выполнять кладку до 15 ряда.

Возведение стены мангала барбекю из кирпича

На этом месте начинают выкладывать свод. Для работы потребуется шаблон:

1. Из листа фанеры делают лекало желаемой степени кривизны, размечают линию реза, с помощью электролобзика вырезают.
2. Аналогичным способом изготавливают вторую деталь.
3. Чтобы придать конструкции прочность, обе детали соединяют дополнительным листом фанеры, фиксируют саморезами.

Полученный шаблон устанавливают внутри стенок барбекю, продолжают кладку, используя жаропрочный кирпич. Ряд должен быть выполнен таким образом, чтобы центральный кирпич свода приходился строго на середину проема.

Шаблон свода барбекю

Самостоятельно сделать свод неспециалисту достаточно сложно, поэтому можно поступить проще: сделать короб из металла, и установить его на уровне 15 ряда.

Дойдя до 18 ряда, начинают делать трубу. Необходимо с каждым новым рядом уменьшать стенку на четверть ширины кирпича, чтобы сократить отверстие. Продолжают работу до 28 ряда.

Выбираем кирпич для барбекю

Для работы потребуются кирпичи двух видов – облицовочный и огнеупорный. Чтобы строение получилось надежным и долговечным, следует правильно подобрать материал.

Оптимальный вид огнеупорного кирпича – шамотный. Его используют для строительства печей всех типов. Благодаря большому содержанию глины он способен переносить высокие температуры, не повреждаясь.

Выбирая облицовочный материал, необходимо учитывать степень его прочности. Популярное решение – керамический кирпич.

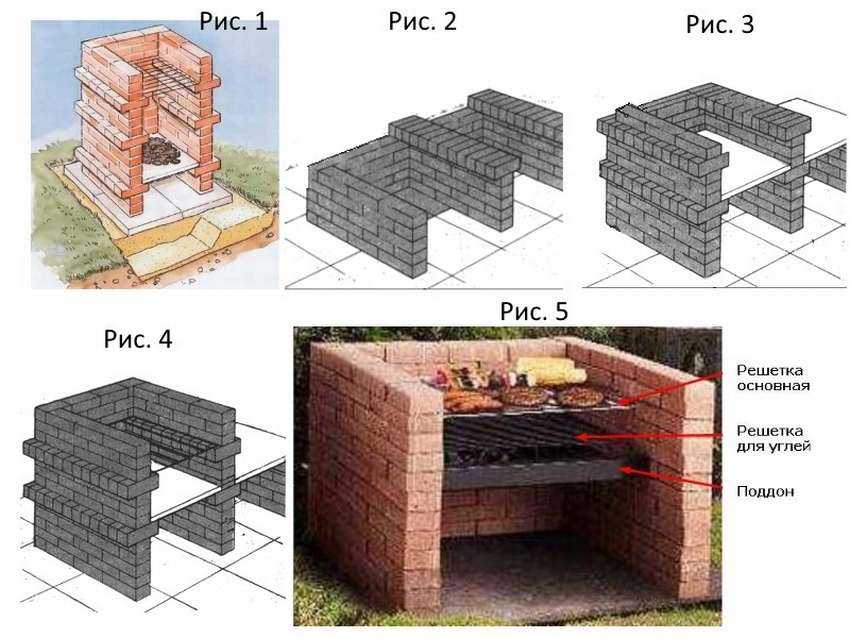

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

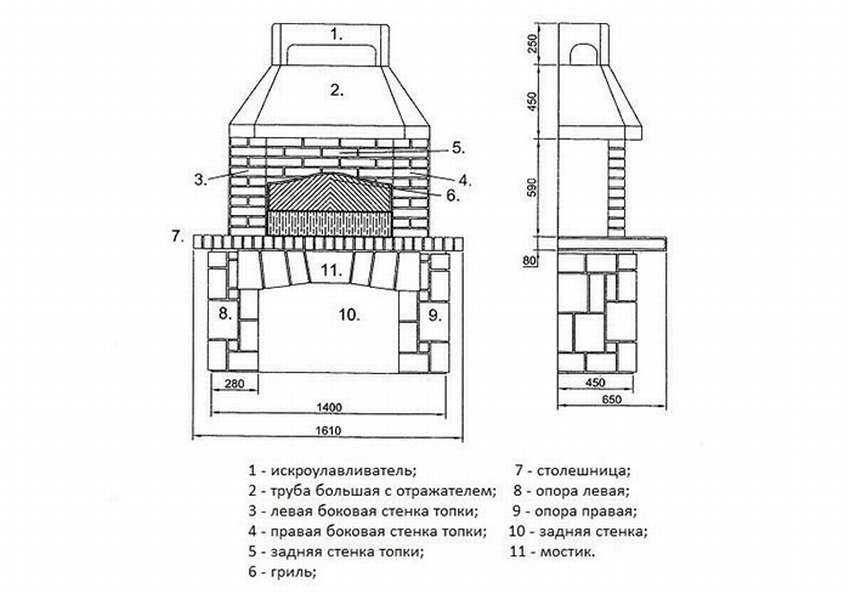

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Корпус печи-барбекю Гудкова

Материалы

Кирпич огнеупорный (шамотный) ГОСТ 390–96.

Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

• однокомфорочная плита варочная 420х500 мм;
• решетка–мангал 420х500 мм;
• металлический лист 500х600 мм;
• прочистная дверка 140х140 мм;
• поддувальная дверка 270х140 мм;
• топочная дверка 250х270 мм;
• колосниковая решетка 300х200 мм;
• уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
• проволока стальная 2 мм — 10 м;
• шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

• жирная — 2–4%;
• средняя — 15%;
• тощая — 30%.

Состав раствора (глина, песок):

• жирная — 1:2,5;
• средняя — 1:1,5;
• тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы

А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
• огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

• ровная поверхность, без трещин и сколов указывает на качественность изделия;
• цвет — красно-оранжевый или соломенный с коричневыми точками;
• размеры — стандартные 250х120х65 мм;
• прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго. В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

• выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
• выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
• выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила;
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания.

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Резка и колка кирпича

Для резки кирпича отлично подойдет болгарка с отрезным диском по камню. Во время работы выделяется много пыли, поэтому рекомендуется защищать глаза, органы дыхания защитными очками, маской.

Процесс проходит в такой последовательности:

1. Разметка кирпича карандашом, линейкой или рулеткой.
2. Резка (колка) элементов на нужные размеры.
3. Теска (притачивание) полученных заготовок.

Материал под шаблоны – куски рубероида, пергамента, плотного картона.

Для изготовления шаблонов нестандартных форм нужно подключить смекалку. К примеру, чтобы получить продольную половинку кирпича, достаточно шаблон обычной половинки согнуть вдоль. Так получится снизить количество шаблонов и ускорить процесс резки.

Детали, под которые сделать шаблоны не выйдет (скосы, печные приборы), размечают во время предварительной раскладки насухую.

Делать полный разрез необязательно, хватит надреза, а потом аккуратно расколоть. Но это касается случаев получения деталей простых форм. Для сложных элементов резку заготовки лучше проводить до конца.

Мастера рекомендуют новым диском сначала отрезать сложные части, затем простые, поскольку стандартные детали получится отрезать даже изношенным диском.

Стоит сказать, что отрезанные части имеют гладкую поверхность, колотые – шероховатую, иногда даже с дефектами. Сгладить шероховатости получится:

• обработкой шлифовальным диском;
• притиркой колотых частей друг о друга;
• притеской кирочкой.

Кирпич с колотыми гранями лучше класть к толстому шву.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Строительство уличного камина своими руками: пошаговая инструкция

В основном чаще всего устанавливают или строят обычный классический уличный камин. Для его строительства нам в первую очередь понадобится решить, где именно он будет расположен, а также найти схему строения.

Этапы работы

Первой и самой основной задачей будет сделать хорошую и прочную основу под наш объект

Это очень важно, ведь вся будущая конструкция будет держаться именно на ней

Итак, приступаем к работе.

Кладка уличного камина

Вторым этапом после того, как мы сделали прочную основу, будет кладка кирпича. Тут главное придерживаться основных правил в строительстве.

На данном этапе стоит учесть тот фактор, что наша конструкция будет соприкасаться с огнём, соответственно должна выдерживать высокие температуры. Поэтому в раствор стоит добавить немного глины и шамотного порошка (примерно 10% от общей массы). Именно эти материалы дадут нужную жаропрочность, и наша печь не развалится. Кстати, в местах наиболее повышенной температуры рекомендуется использовать жаростойкий кирпич.

Дымоход для уличного камина

Практически финальным этапом будет установка дымохода на наш камин. Он нужен для того, чтобы выводить дым и обеспечивать циркуляцию воздуха.

Для уличных каминов лучше всего применять вариант модульного дымохода. Он простой в установке и обеспечит вывод отработанных газов.

Такую конструкцию можно купить, ведь она в свободной продаже. Она обладает нужной изоляцией, и установить сможет её даже человек без опыта, следуя инструкциям. Главное придерживаться таких принципов:

Отделочные работы

Ну вот, наша конструкция готова и осталось лишь предать ей красивый вид. Для отделочных работ камина на улице можно использовать плитку или штукатурку. Дополнительно украсить её рисунком или ещё какими-либо дизайнерскими элементами.

Как видим, вполне возможно самостоятельно построить камин на улице своими руками. Главное придерживаться неких правил в установке и строительстве. После завершения всех работ, вы сможете устраивать вкусные барбекю и шашлыки у себя дома.

↑ Устройство печи барбекю с казаном

Казан представляет собой круглый чугунный котёл для приготовления пищи. Иногда казаны делают из алюминия. Но данная посуда не прослужит долго и не даст того эффекта, что чугунный котёл. К тому же алюминиевые изделия быстро прогорают. Если вы собрались готовить еду на огне, то стоит выбирать казан из чугуна, т.к. сплав хорошо держит температуру. В данной посудине готовится любое блюдо, в ней можно не только варить и тушить, а также жарить.

Самыми распространенными блюдами, которые готовят в барбекюшном казане, считаются плов и казан-кебаб с картофелем. Такие блюда лучше всего готовить именно на улице, так как приготовление в домашних условиях может сильно повлиять на самочувствие из-за неприятного запаха во время прокаливания масла.

Такая печь барбекю с установленным казаном считается универсальным сооружением. Если убрать казан, то на печи можно жарить шашлык. Если накрыть её специальным чугунным листом, то можно создать что-то наподобие конфорки и ставить обычные кастрюли и сковородки. Часто при возведении садового камина владельцы выкладывают над такой печью крышу и ставят специальные столики для готовки. Это позволяет заниматься приготовлением любимых блюд в любую погоду.

Такую печь можно сложить самому без каких-либо навыков строительства и помощи профессионалов. Используют для этого способ порядовки.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

Источники

• https://small-village.com/postroiki/barbekyu-iz-kirpicha-svoimi-rukami.html
• https://mangalka.com/barbekyu/mangaly-i-barbekyu-iz-kirpicha-svoimi-rukami.html
• https://dachadesign.ru/barbekyu-svoimi-rukami/
• https://dachadesign.ru/barbekyu-iz-kirpicha/
• http://landshaftdizajn.ru/mangal-iz-kirpicha/
• http://landshaftdizajn.ru/barbekyu-iz-kirpicha/
• https://o-remonte.com/mangal-barbekyu-iz-kirpicha/

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

• Порядовка барбекю из кирпича
• Мангальный комплекс своими руками

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Делаем фундамент

На выбранном месте участка делаем разметку под фундамент для барбекю из кирпича своими руками. Размеры фундамента могут быть разными.

Фото 2. Беседка в комплексе с барбекю и мангалом из кирпича

Размер зависит от того будет ли рядом построена беседка или фундамент необходим только для печи. Фундамент рекомендуем сделать плитный. По отметкам выкапываем котлован глубиной 40-50 см. Засыпаем песчано-гравийной смесью вровень с верхним слоем земли, утрамбовываем и строим деревянную опалубку. Монтируем арматуру. Заливаем бетонную смесь, тщательно трамбуем, чтобы не оставались пустоты в теле фундамента. По уровню проверяем верхнюю площадку фундамента по отношению её к горизонту. Готовую площадку накрываем мокрой мешковиной, другим материалом для предохранения от быстрого высыхания и растрескивания. Фундамент готов через 72 часа. Демонтируем опалубку.
