Регулировка доводчика двери по силе закрывания: инструкция

Виды доводчиков

До начала регулирования нужно узнать виды доводчиков. Существуют две классификации: по типу закрывающего механизма и по способу установки.

По способу установки	По типу закрывающего механизма
Накладные (верхние) монтируются вверху.	Кулачково-слайдовая конструкция применяется для облегченных видов дверей, создавая плавность закрывания.
Напольные устанавливаются внизу.	Зубчато-рычажный используется для тяжеловесных кодовых дверец.
Рамные (скрытые) устанавливаются на полу или в раме.

Интересно! Прославились доводчики от немецкой компании dorma, они востребованы и в интернете много положительных отзывов.

Как понять, что требуется регулировка?

Чтобы не дожидаться сигналов доводчика о потребности настройки, следует проверять работоспособность каждые 3 месяца — это достаточно большой период. Профилактика предоставит возможность обнаружить неисправность на начальной стадии, отрегулировать работу, заменить.

Обязательно проводить настройку доводчика на смену сезонов. Механизм гидравлический, имеет внутри масло, которое при повышении, понижении температуры меняет свою консистенцию. Когда температура ближе к зимней, масло загустевает, летом становится жидким.

Корректировать работу конструкции следует при обнаружении неполадок. Среди них:

• торможение дверного полотна при закрывании;
• захлопывание с высокой скоростью;
• движение рывками.

Если доводчик сломался, то эффективность регулировки сводится к минимуму — надо ремонтировать.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Монтаж

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

При этом:

• Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
• Не следует помогать устройству в работе.
• Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
• Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
• Необходимо согласовать с продавцом оборудования левое или правое открывание.

Схема открывания дверей

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Когда нужна регулировка доводчика двери

Современный дверной доводчик появился сравнительно недавно. Его задача — обеспечение плавного закрывания дверного полотна. Такие приспособления могут устанавливаться как на входных и межкомнатных дверях в домах и квартирах, так и в офисах, магазинах, подъездах и т. д. Раньше для закрывания двери использовали пружину, но при этом полотно захлопывалось со стуком и происходил удар, что приводило к быстрому выходу из строя как замков, так и дверного полотна.

Если раньше для закрывания двери использовались пружины, то сейчас — современные устройства под названием доводчики

Наличие на дверях доводчика предполагает, что при их открывании надо будет приложить определённое усилие, которое аккумулируется в механизме, расположенном внутри такого устройства. При закрывании полотна доводчик плавно возвращает двери в исходное положение.

Перед тем как приступить к описанию процесса регулировки доводчиков, надо кратко ознакомиться с их видами. В продаже можно найти механизмы следующих типов:

• пружинный. Это самая простая модель, которая работает за счёт сжатия пружины при открывании двери, после чего она разжимается и полотно закрывается;

• кулачковый со скользящей (слайдовой) тягой. Его работа основана на плавном скольжении слайдовой тяги. Используют этот механизм обычно для дверных полотен небольшого веса, а также там, где важны такие показатели, как компактность, плавный ход и небольшие размеры доводчика;

• доводчик c зубчатым приводом. Это наиболее распространённый вариант. Его работа основана на передвижении двери под действием шестерёнок. Зубчатый доводчик более прочный, поэтому может устанавливаться на тяжёлые двери.

Кроме этого, надо определиться с видами доводчика по способу монтажа:

• накладные. Это самые простые модели, которые крепятся в верхней части двери. Именно они обычно монтируются на входных дверях в дом или квартиру. Проводить регулировку накладных доводчиков просто, для этого на корпусе механизма есть специальные винты;

• напольные. Эти модели также имеют простую конструкцию, но их монтаж выполняется на пол. В домах и квартирах напольные модели практически не применяются. В основном они устанавливаются в офисах, магазинах и других заведениях с большой посещаемостью;

• скрытые. Такие конструкции сложно как монтировать, так и регулировать. Это связано с тем, что они находятся либо внутри двери, либо в полу, поэтому добраться до них затруднительно.

В каких случаях надо регулировать доводчик

Доводчик двери эксплуатируется в интенсивном режиме, поэтому для обеспечения его нормальной работы рекомендуется выполнять регулировочные работы не реже, чем два раза в год. Если посещаемость помещения большая, то регулировку может понадобиться проводить и чаще.

Так как внутри большинства доводчиков находится масло, регулировки надо проводить в тёплое и холодное время года. Это связано с тем, что при изменении температуры густота масла также меняется и от этого будет зависеть плавность работы устройства.

Внутри большинства доводчиков находится масло, его густота зависит от температуры, поэтому регулировки надо проводить в тёплое и холодное время года

Надо постоянно следить за работой механизма. Если не устраивает скорость закрывания двери или это происходит с рывками, а также полотно плохо притягивается, для устранения таких недостатков надо обязательно выполнить регулировку доводчика.

Нужна ли регулировка после установки устройства

В зависимости от конструкции доводчика местонахождение регулировочных винтов будет отличаться. Несмотря на это, регулировка выполняется по одной схеме — при вращении винтов по часовой стрелке скорость и усилие механизма увеличиваются и наоборот.

Так как вес дверного полотна, на которое монтируется доводчик, может быть разным, регулировку надо проводить сразу после монтажа. Поворачивать винты необходимо очень плавно. Рекомендуется делать не более ¼ оборота, после чего надо проверять работу доводчика. Если открутить винт больше чем на 2 оборота, то он может выпасть из гнезда, а это приведёт к вытеканию масла.

Так как вес двери может быть разным, регулировать доводчик надо сразу после его установки

Сразу после монтажа доводчика проверяют его работоспособность и если что-то не устраивает, выполняют регулировку. Скорость, с которой будет закрываться дверное полотно, изменяют путём вращения соответствующего винта. Если надо отрегулировать дохлоп, используют другой винт.

Как выглядит процесс инсталляции механизма

Некоторые из производителей к комплекту изделия добавляют установочные шаблоны с изображениями в натуральную величину всех частей механизма и предполагаемыми местами отверстий и креплений.

Изучив шаблон и детали инсталляции механизма, приступают непосредственно к процессу монтажа устройства. Сначала крепят корпус, который на втором этапе соединяется с рычагом тяги конструкции. Следуя инструкции, вы увидите, что технология установки не отличается сложностью и занимает совсем немного времени.

Обратите внимание, что доводчики отличаются конструкционно, расположение регулировочных винтов тоже разнится

Ограничения в регулировке доводчика

Для того чтобы устройство работало стабильно и легко регулировалось, при его эксплуатации требуется соблюдение некоторых ограничений.

1. Настраивая механизм, винты нельзя проворачивать от исходной позиции более, чем на 2 оборота. При несоблюдении правила произойдёт вытекание масла, что плохо повлияет на функционал конструкции, а ремонт дома дверного доводчика довольно сложен.
2. При монтаже надо внимательно следить, чтобы конструкцию не перекосило, иначе поломки неизбежны.
3. Подпирать незакрытую дверь различными предметами недопустимо. Для этого имеется специальная опция.
4. Загрузка полотна тяжёлыми предметами запрещена, поскольку от дополнительной тяжести произойдёт перекос диагонали.

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще

Если подтянуть механизм, проблема исчезнет

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

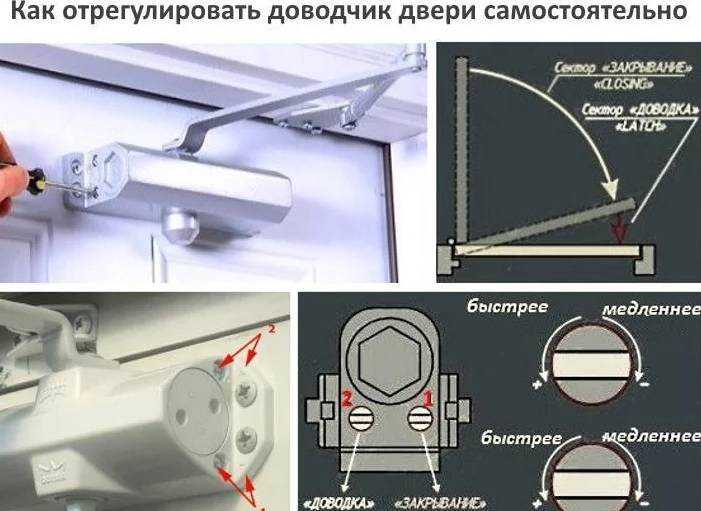

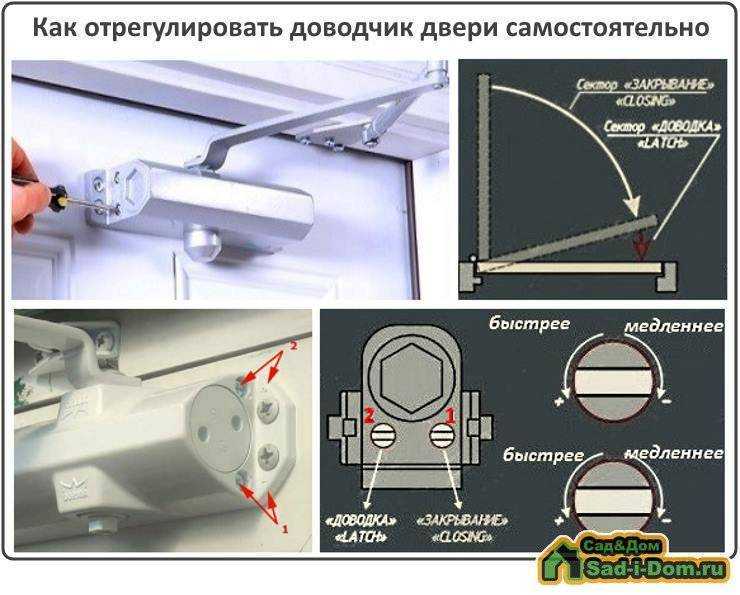

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Ограничения в регулировке доводчика

Для того чтобы устройство работало стабильно и легко регулировалось, при его эксплуатации требуется соблюдение некоторых ограничений.

1. Настраивая механизм, винты нельзя проворачивать от исходной позиции более, чем на 2 оборота. При несоблюдении правила произойдёт вытекание масла, что плохо повлияет на функционал конструкции, а ремонт дома дверного доводчика довольно сложен.
2. При монтаже надо внимательно следить, чтобы конструкцию не перекосило, иначе поломки неизбежны.
3. Подпирать незакрытую дверь различными предметами недопустимо. Для этого имеется специальная опция.
4. Загрузка полотна тяжёлыми предметами запрещена, поскольку от дополнительной тяжести произойдёт перекос диагонали.

Место установки классических доводчиков

В основном эти устройства монтируются вверху накладным способом. Но иногда накладной монтаж сверху или выглядит неэстетично, или оказывается конструктивно невозможным. К примеру, если установлена стеклянная дверь. Тогда целесообразно применять такие схематические варианты установки доводчика:

• в дверном полотне;
• в раме;
• в полу.

Накладные доводчики, устанавливаемые вверху, разделяют на такие типы.

Система с шарнирной (еще называют рычажной) тягой

Доводчик с шарнирной (рычажной) тягой

Плюсы

Конструкция простая, надежная, с хорошей передачей усилия. Допускаются всевозможные регулировки.

Рычажная система выступает, а это не всегда подходит пользователю.

Доводчики слайдерной системы

Они обладают скользящим каналом. На свободном конце рычага устанавливается ролик. Происходит перемещение рычага в канале — коробчатом, закрытом.

Слайдерный доводчик на дверь со скользящей тягой

Плюсы

Выступающие детали отсутствуют. Это дает возможность устанавливать подобные доводчики на тех дверях, что приближены к стенам.

Что можно отрегулировать при помощи доводчика

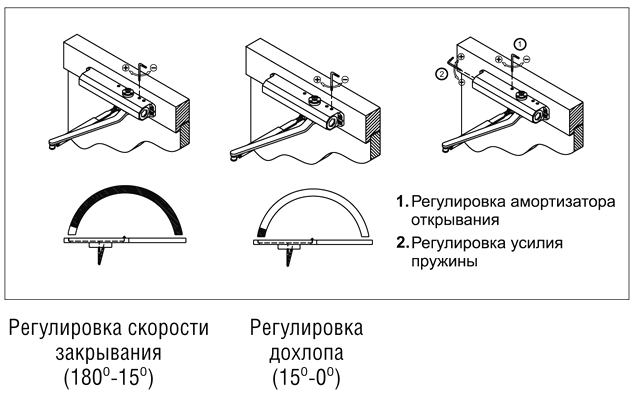

Настройка скорости движения двери

Доводчики оснащены двумя винтами, которые располагаются на корпусе устройства. Один из винтов (это указывает производитель в инструкции) отвечает за функцию скорости движения дверного полотна. Производитель всегда указывает максимальное количество поворотов винта. Стандарт — это два оборота. Если винт провернуть более двух раз, это может привести к порче механизма из-за повреждения короба с маслом. Для того, чтобы замедлить скорость, винт следует крутить по часовой стрелке, а чтобы ускорить — против

При этом крутить винты нужно осторожно — на четверть или половину оборота

Но скорость можно откорректировать и через пружину доводчика. Для этого можно затянуть пружину или ослабить ее путем прокрутки в нужном направлении. Тогда дверное полотно будет «ходить» с нужной скоростью.

Настройка дохлопа

Доводчик оснащен функцией дохлопа, благодаря которой дверь не входит с треском в лутку, а перед закрытием оставляет маленький зазор в 20-10 см и аккуратно «вносит» полотно в дверную раму. Чем больше скорость дохлопа, тем сильнее удар в момент закрытия.

Дохлоп регулируется вторым винтом доводчика, который также не следует прокручивать полностью более двух раз, и работает он по принципу регулировки скорости двери: по часовой стрелке медленнее, против — быстрее.

Винт подтягивают не более чем на пол оборота, так чтобы в момент, когда до полного закрытия двери остается 10-15 градусов, ее движение замедлилось, а доводчик плавно затянул полотно в раму.

Настройка открытого положения двери

Для того, чтобы держать дверь открытой, доводчик должен иметь функцию «hold open». Для ее активации нужно открыть дверь на 90 градусов и выставить фиксатор, под тем углом, который необходим. Тогда параметр «открытые двери» будет срабатывать регулярно по достижению полотном настроенного угла.

Закрыть дверь можно потянув ее на себя и отпустив. Тогда закрытие произойдет в режиме остальных настроек доводчика.

Настройка промежуточного хода

Кроме двух болтов отвечающих за дохлоп и скорость закрытия дверного полотна, на доводчике можно увидеть и третий. Его значение заключается в том, чтобы удерживать дверь в заданной плоскости.

Но если нужно, на какое-то время оставить дверь открытой на определенный срок и для конкретных целей (например занести или вынести мебель), а функция «hold open» в доводчике отсутствует, то можно использовать маленькую хитрость с третьим болтом.

Для этого, дверь открывают под нужным углом (более 90 градусов) и очень туго затягивают болт. Когда необходимости в открытых дверях нет, болт возвращают в исходное положение. При помощи «третьего болта» можно также настроить функцию «задержки» закрытия двери. Для этого болт нужно закрутить потуже, но не до конца — тогда какое-то время дверь будет оставаться открытой.

Частые поломки и способы их устранения

Следствием неправильной установки, настройки или эксплуатации доводчика становятся:

1. Выход из строя штанги или ее деформация.
2. Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
3. Механический износ сальников.
4. Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
5. Поломка крепежных деталей.

Большую часть этих моментов решают путем ремонта доводчика.

Устройство доводчика двери и принцип работы

Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

Конструкция в основном стандартная:

• корпус с заглушками по торцам;
• поршень;
• зубчатые передачи;
• пружины с держателем;
• клапана регулировки скорости;
• сальники;
• детали крепежа.

Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.

При открывании двери:

1. Зубчатая передача толкает поршень.
2. Рабочая жидкость поступает в свободную часть корпуса.
3. Происходит сжатие пружины.

Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.

Утечка рабочей жидкости

Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.

Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.

Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.

Повреждение рычажного механизма

Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.

Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.

Замена крепежей

Еще одним фактором некорректной работы доводчика становятся крепежи. При необходимости регулировки их можно подтянуть или ослабить. Если они серьезно повреждены или вышли из строя, то требуется замена на новые метизы.

Приобретать лучше оригинальные крепежные элементы. Они должны подходить по следующим параметрам:

• размер;
• способ крепления;
• форма посадочной части.

После покупки нового крепежа и демонтажа старых элементов, их достаточно просто установить в отверстия для крепления и зафиксировать.

Особенности механизмов

К числу отличительных характеристик доводчиков относятся:

1. Циркуляция масла происходит по гидравлической системе, регулируемых клапанов.
2. Плавность и бесшумность при открывании/закрывании двери обеспечивается благодаря вязкой консистенции масла.
3. В зависимости от типа устройства, сила и скорость работы механизма могут отличаться.

Подкорректировать параметры доводчика легко при помощи специальных регулировочных винтов. Чем туже они зажаты, тем медленнее перетекает жидкость внутри цилиндра. Внимательно ознакомившись с принципом функционирования механизма, становится ясно, что снять и выполнить регулировку доводчика двери не так сложно.

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

• В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
• Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
• Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно

Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:
