Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

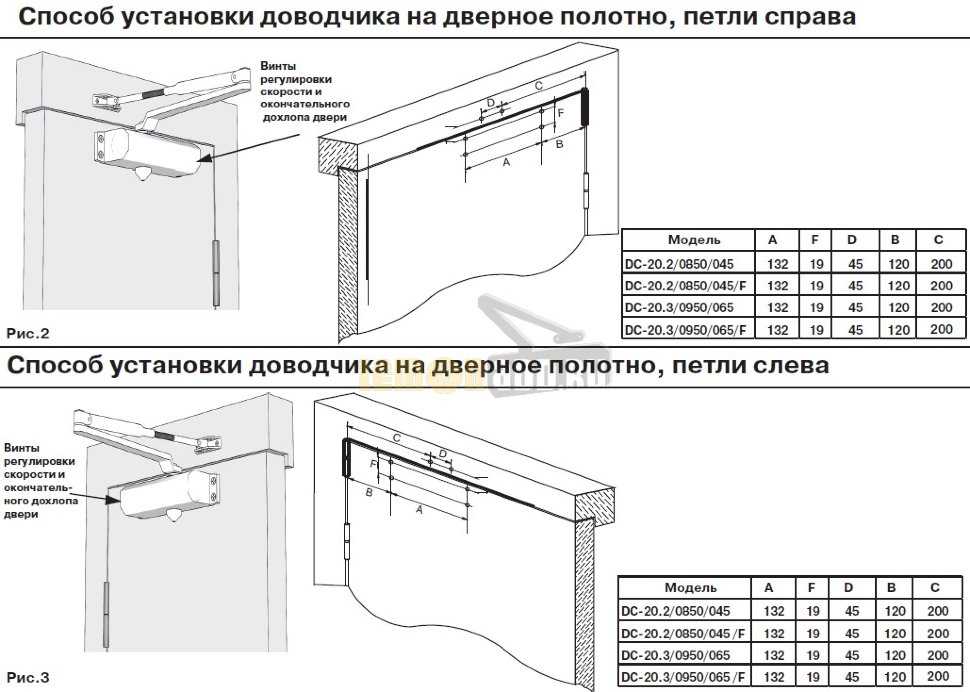

Рис. 2

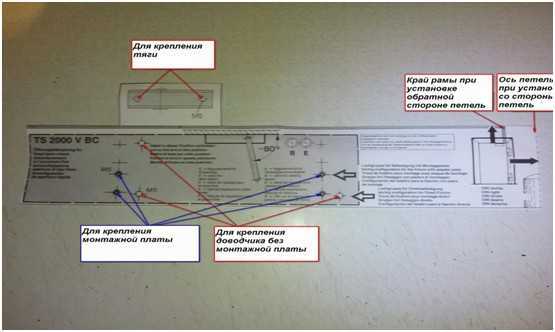

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой

Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.

Что нужно знать об устройстве?

Устройство дверного доводчика несложное. Он не имеет большого количества сложных механизмов, и действие его основывается на накоплении энергии при открывании двери и расходе ее на прижим полотна к коробке. Чаще всего достигается это при помощи пружины, реже используется гидравлический контур. В этом случае механизм имеет реечную конструкцию, большую прижимную силу и стоит дороже. Принцип работы доводчика дверей с гидравлическим контуром следующий:

Рычаг имеет специальную шестеренку, расположенную на его оси; когда дверь открывается, она проворачивается, и поршневая часть конструкции сжимает пружину.
Когда воздействие на дверь прекращается, пружина начинает постепенно возвращаться в изначальное состояние, толкает поршень, шестеренка вращается, и рычажный механизм плавно закрывает дверь.

Какой доводчик выбрать для пластиковой двери

Для того чтобы устройство работало плавно, оно оснащается полостями и каналами, которые заправляются маслом. Плавность зависит от внутреннего просвета каналов, который можно регулировать.

Какой доводчик выбрать для пластиковой двери

Выбор доводчика для двери зависит не только от того, какой механизм вы хотите и на какую сумму рассчитываете, но и от массы и конструкции самой системы. Для тяжелых и массивных дверей требуются надежные доводчики, способные сдвинуть большую массу, для легкой межкомнатной можно обойтись несложным пружинным механизмом.

Установка доводчиков своими руками

Установка дверных доводчиков своими руками на входную и межкомнатную дверь невозможна без определенных навыков

Для начала обратите внимание в какую сторону открывается дверь и только потом можно приступать к формированию монтажной схемы. Однако, сейчас в продаже имеется много универсальных моделей, установка которых возможна с обеих сторон

Входные двери чаще всего открываются наружу, поэтому здесь придется задействовать дополнительные материалы, поскольку доводчик крепится изнутри.

Если дверь открывается на себя, то корпус своими руками нужно устанавливать вверху полотна со стороны размещения петель. Если же от себя, то корпус крепим к коробке, а к самой двери прикрепляется только его рычаг.

Поэтапная инструкция установки доводчика своими руками выглядит так:

как правило, в комплект доводчика входит схема крепления, с помощью которой можно совершить разметку на дверях;
просверлите отверстия согласно сделанной отметке;
привинтите корпус шурупами;
аналогично поступите с рычагом;
соедините ответную часть рычага с корпусом, чтобы в закрытом положении между предплечьем рычага и полотном образовался угол в 90 градусов;
регулируем механизм специальными винтами;
выставляем нужную скорость движения двери.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

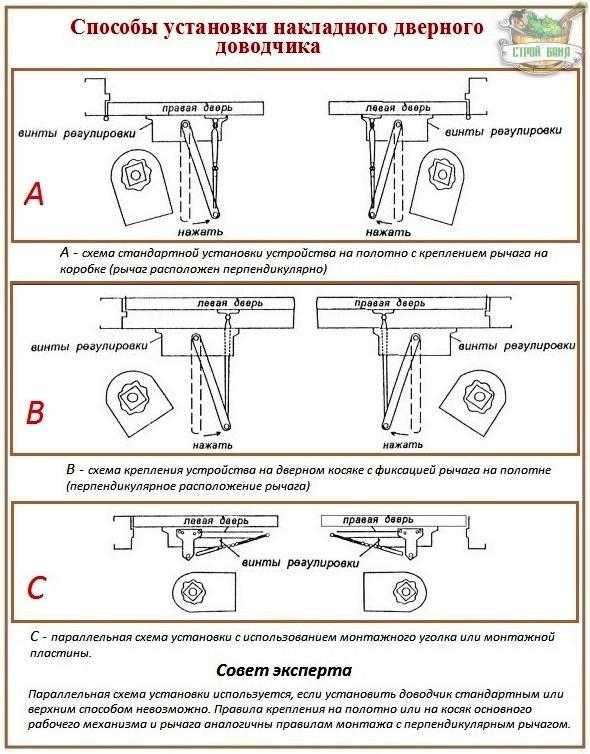

Можно выбрать одну из трех распространенных схем монтажа:

Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты

Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости

Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Пошаговая инструкция установки доводчика на пластиковую дверь

Обычно пластиковая дверь открывается на себя. Разобравшись в методике, можно не только монтировать доводчик, но и поставить подобное устройство на любую другую дверь, индивидуальным способом. Отличия в установке совсем незначительные. Распишем процесс установки поэтапно:

Рассмотрим с комплектом приобретенного дверного доводчика. В составе идет доводчик, рычаг к нему, крепеж, шаблон, который служит помощником начинающему мастеру.
Размещаем по схеме шаблон на закрытой двери, фиксируем с помощью скотча. Просверливаем отверстия по шаблону. Сняв его, приступаем к установке.
Прикручиваем рычаг к коробке, используя саморезы, регулировать ничего не нужно.
С помощью винта соединяем рычаг и доводчик. Нужно проследить, чтобы винты, которые регулируют доводчик, были расположены в одном направлении – в сторону дверных навесов.
На следующем этапе выполняется регулировка тяги рычага доводчика. Это производится таким образом, чтобы отверстия на доводчике совпали с уровнем отверстий на двери, при закрытом положении двери он должен располагаться перпендикулярно к дверной коробке.
Если все условия соблюдены, прикручиваем механизм и проверяем его работу. Если возникают какие-либо вопросы (туго открывающаяся дверь, сильно хлопает, когда закрывается), то проблемы устраняются путем проведения элементарных манипуляций.

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.

при параллельной установке эффективность доводчика будет ниже. Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Основные элементы доводчика для двери

Стандартный дверной доводчик состоит из следующих элементов:

рычажного механизма, соединяющего корпус устройства с дверным полотном;
осевого зубчатого зацепления;
зубчатого привода;
отдельного блока, требующегося для регулировки скорости закрывания дверного полотна;
игольчатого подшипника;
дополнительного блока, предназначенного для регулировки амортизации открывания двери;
высокопрочной пружины – основного элемента доводчика, который приводится в действие зубчатыми механизмами;
индикатора, по которому можно определить силу закрывания;
блока, позволяющего отрегулировать непосредственно силу закрывания двери.

Основные рабочие элементы дверного доводчика

Более современные и усовершенствованные устройства дополняются клапаном довода, который позволяет задерживать движение дверного полотна на определенный (заданный пользователем) промежуток времени.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

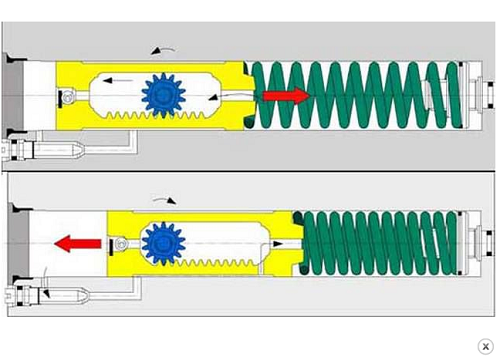

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

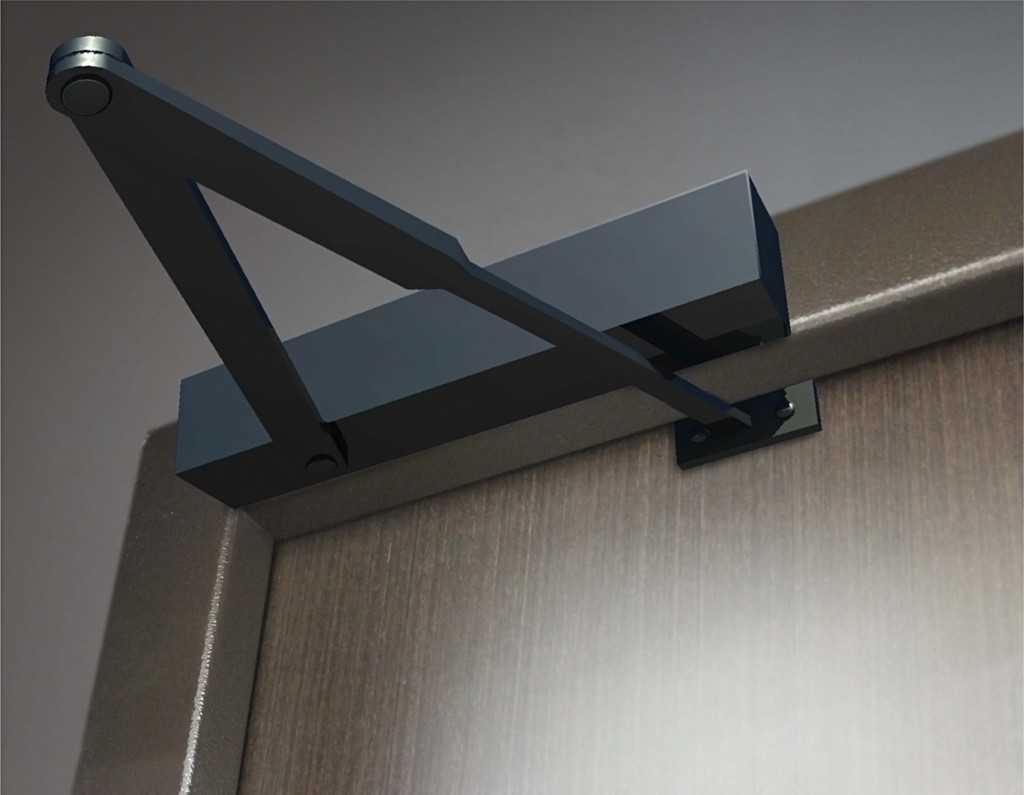

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Это интересно: Жалюзи из ткани на окна — делимся знаниями

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Цены и средняя стоимость дверных доводчиков

Узнаем, какова на сегодня средняя стоимость доводчиков для металлической двери.

Простое устройство, имеющее ветровой тормоз и регулировку плавности открывания-закрывания двери обойдется примерно в 720-750 рублей.
Морозостойкий механизм обойдется в цену от 800 рублей.

Морозостойкий доводчик на металлическую дверь
Устройство, которое позволяет фиксировать створку в определенном положении, обойдется в сумму от 900 рублей. При этом механизм будет тоже вполне морозостойким (до -40).
Для тяжелых дверей (45-65 кг) понадобится соответствующее изделие. Стоимость такого устройства будет начинаться от 1000 рублей.
Если же хотите механизм, имеющий две скорости открывания-закрывания, придется раскошелиться на доводчик стоимостью не менее 1050 рублей.
Если дверь очень тяжелая (110-140 кг), понадобится механизм, способный справиться с подобной массой. Цена его будет начинаться от 1200 рублей. Также стоит больше узнать про то. какие бывают уплотнители для металлических дверей.
