Устройство дверного замка: фото и схемы конструкций

Ремонт дверного входного замка: дисковый механизм

Ремонтные работы, которые производится при поломке подобных замков, очень напоминают манипуляцию с сувальдными запорными устройствами. При заклинивании их также необходимо разбирать, после чего производится чистка и смазка. Однако такие устройства являются разновидностью цилиндровых замков. Они имеют цилиндрический элемент, который представлен совокупностью дисков. В зависимости от их расположения подбирается ключ.

Как разобрать дверной замок такого типа? Данное действие производится таким же образом, как и в случае с цилиндрическим механизмом

Важно запомнить, что подобрать дополнительные запчасти к таким запорным изделиям крайне сложно. Поэтому ремонт дисковой личинки выполняется крайне редко. Обладателям таких механизмов рекомендуется изучить способы их взлома в случае заклинивания

Как открыть замок с полукруглым ключом? Дисковое устройство такого типа отпирается двумя способами:

Обладателям таких механизмов рекомендуется изучить способы их взлома в случае заклинивания. Как открыть замок с полукруглым ключом? Дисковое устройство такого типа отпирается двумя способами:

выбиванием;
поворотом.

Ремонтные работы, которые производятся при поломке дисковых механизмов, напоминают манипуляцию с сувальдными замками

Первый вариант является наиболее популярным. Для его реализации потребуется подготовить молоток. После выбивания личинки можно приступить к ее замене. Рекомендуется выполнять эту работу аккуратно, чтобы не испортить декоративное покрытие двери. Второй способ требует наличия шестигранника, который должен подходить по диаметру к механизму. Перед использованием данный инструмент необходимо обточить.

При разнообразных проблемах, связанных с работой механизма, можно провести его чистку. Чаще всего неисправное устройство просто заменяется на новое. Ремонт личинки замка входной двери не всегда является целесообразным решением. Дисковые элементы имеют небольшую стоимость, поэтому приобретение нового изделия не ударит по семейному бюджету.

Устройства запорного механизма такого типа имеют множество преимуществ. Данный механизм довольно сложно взломать. Таким образом, его защитные качества очень высокие. Для его чистки применяются стандартные средства: уайт-спирит, машинное масло.

Ремонт личинки замка входной двери не всегда является целесообразным решением, иногда проще ее заменить

Врезной и встроенный

Следующая разновидность — это врезной тип, который используется в большинстве случаев. Его особенностью является способ установки, при котором главная деталь врезается в дверную конструкцию. С наружной стороны оказывается ручка, замочное отверстие и панель, которая маскирует места крепления.

Встроенный вариант считается наиболее совершенной моделью. Монтаж выполняется на этапе изготовления двери, поэтому в случае поломки заменить его проблематично.

С наружной стороны оказываются ригели, которые проходят через предусмотренные для них отверстия. Преимуществом является количество ригелей. Их расположение может быть с нескольких сторон: по бокам, снизу или сверху, что гарантирует надежность конструкции и защиту имущества.

Для полотен, устанавливаемых для входа в помещение, используются различные типы замков:

цилиндровые,
сувальдные,
дисковые,
ригельные,
кодовые.

Из чего они состоят? Этим вопросом задаются многие, кто впервые сталкивается с выбором модели. Их главная деталь — личинка, которая характерна для всех видов. Она обеспечивает запирание, что предупреждает проникновение посторонних людей в квартиру или дом. Чтобы понять, как они действуют, необходимо разобраться с каждым видом подробнее.

Цилиндровые

Могут быть двух конфигураций:

врезные,
навесные.

В число основных деталей входят:

штифты, верхние и нижние;
спиральные пружины, которые приводят в движение пружины.

Работа зависит от ключа, который, попадая в замочную скважину, приводит в действие механизм. Его вращение задействует к работе и ригель, но только в том случае, когда штифты располагаются на одном уровне с поверхностью личинки.

Если поместить другой ключ, то штифты не смогут расположиться правильно, поэтому открыть не получится.

Системы могут быть одинарные и сдвоенные. В первом случае это позволяет открыть и закрыть замок с одной стороны, а во втором открыть и закрыть с двух сторон.

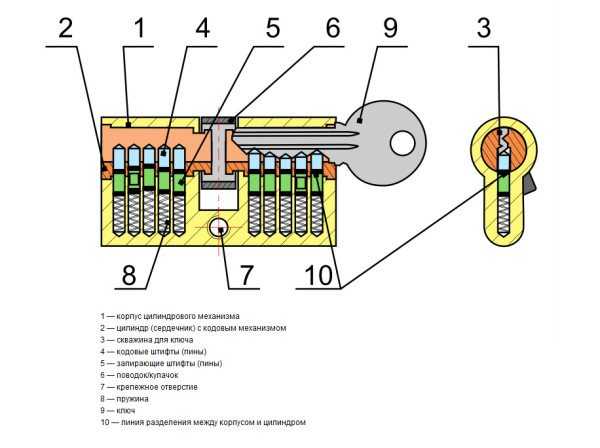

В разрезе внутреннее устройство выглядит таким образом:

Сувальдные

Входят в число самых надежных. Схема состоит из сувальд, располагающихся внутри. Каждый элемент соответствует впадинам на ключе, что позволяет установить пластины в правильном положении. Это обеспечивает открывание/закрывание.

Если говорить о надежности, то она зависит от нескольких показателей, в том числе и от количества пластин.

Действие аналогично с цилиндровым типом, только вместо штифтов здесь используются стальные пластины. Чтобы увеличить эффективность запирания, вырезы сувальд могут быть различных размеров, а пластины – различной толщины.

Изнутри это выглядит таким образом:

Дисковые

Этот вариант не самый надежный, но в некоторых случаях его использование оправдано. Ключ изготовлен в виде прута с несколькими насечками, который при попадании в замочную скважину проворачивает диски, в результате чего образуется специальный тоннель, который освобождает механизм. Более подробно принцип работы можно посмотреть на видео.

Ригельные

Имеют защелку с обратной стороны. На сегодняшний день они встречаются редко, так как есть более надежные вариантвы. Суть изделия заключается в оттягивании двух ригелей, которые отпирают механизм. Подробно об этом можно посмотреть на видео.

Кодовый

Может быть нескольких видов:

электронный,
механический.

Для эксплуатации необходимо создать специальные условия, то есть подключить к сети электропитания. Что касается механического типа, то его эксплуатация простая, тем более, что при необходимости он перекодируется. Что касается надежности, то эффективными считаются электронные изделия, не зря их устанавливают на большинстве предприятий и офисах.

Открытие происходит после нажатия определенных цифр (кода). В этот момент происходит движение ригеля и отпирание.

Пошаговая инструкция по врезке замка

Правильно врезать замок в межкомнатную дверь поможет инструкция. Она учитывает тип замка, в связи с чем имеет два раздела по установке корпуса (круглого и плоского) и ответной планки.

Врезка круглого замка

Проще всего выполнить работы с помощью современного оборудования — достаточно примерно 20 мин. Фреза подготовит все отверстия аккуратно и точно.

Врезка замка профессионалами.

Вручную выполнить работы чуть сложнее. Пошаговый алгоритм монтажа состоит из следующих операций:

на шуруповерт или дрель крепится сверло с коронкой диаметром 50 мм;
выставив сверло точно по центру отверстия под ручку, дверь высверливается до выхода буравчика с обратной стороны. Продолжать нежелательно — коронкой можно повредить декоративное покрытие дверного полотна. Завершить лучше с обратной стороны;
на коронке меняется нож под диаметр 23 мм;
с торца дверей высверливается отверстие под защелку. Оно должно быть точно посередине отверстия под ручку. Работу можно выполнить и буравом-пером — диаметра хватает;
вплотную к торцу вставляется защелка;
карандашом отмечается контур накладки защелки, а также места вкручивания фиксирующих саморезов;

Отмечается контур защелки и места под саморезы.

защелка вынимается;
шуруповертом со сверлом диаметром 1 мм высверливаются отверстия под саморезы;
в торце стамеской и молотком вырубается углубление в 3 мм под планку защелки. По ширине и длине лучше укоротить и заузить, что позволит более точно подогнать выемку под вставку. Если концы накладки овальные, на помощь придет перьевое сверло.

Стамеска в помощь.

Осталось установить ручки и защелку.

Врезка плоского замка

А сейчас рассмотрим, как врезать замок в межкомнатную дверь, если корпус механизма плоский. Работы выполняются в следующей последовательности:

на перьевом сверле диаметром, равным толщине корпуса запорного устройства отмечается глубина сверления — равна длине корпуса;

Определяется глубина сверления.

сверло вставляется в дрель. Можно использовать также и простое сверло нужного диаметра;
ориентируясь на отметки низа и верха запора, высверливается 7-8 или 9-10 отверстий одно около другого (количество отверстий зависит от размера запорного механизма), чтобы образовалось сплошное углубление. Такую же работу можно выполнить с помощью долота, стамески и молотка. Это долго и трудоемко, но наши деды так и работали;

Схема высверливания выемки под корпус замка.

стамеской края подравниваются;

Стамеской края подравниваются.

в дрель вставляется более крупное сверло и им края выемки шлифуются. Сильно нажимать не нужно. Можно повредить полотно;

Шлифовка выемки дрелью.

перьевым сверлом разного диаметра высверливаются отверстия под ручки, личинку со штифтами (под штифты можно сверлить тем же сверлом, что и под личинку — декоративная накладка скроет;
стамеской выдалбливается углубление под планку. Технология такая же, как и у круглого замка.

Стамеской выдалбливается углубление под планку.

Замок собирается.

Ставится планка защелки.

Учитывая большое разнообразие замков, их сборку редакция сайта StroyGuru решила рассмотреть в отдельном материале.

Установка монтажной планки

Завершающий этап врезки замка — установка на коробке двери ответной планки. Поэтапный ход работ состоит из следующих операций:

дверь закрывается. На проеме делаются отметки собачки. Таким образом определяется расположение ответной планки по высоте;

Находится расположение ответной планки по высоте.

находится глубина посадки ответки. Для этого с наружной стороны двери измеряется расстояние от поверхности дверного полотна до планки защелки, после чего это же расстояние откладывается от дверного проема до края ответной планки;

Определяется положение планки по глубине.

ответная планка накладывается на косяк;
карандашом отмечаются габариты планки, отверстия под саморезы и выемку для язычка;

Карандашом отмечаются места саморезов и углубления под собачку.

если щель между дверным полотном и косяком больше толщины ответной планки, она не утапливается в коробку. Если меньше — стамеской выдалбливается углубление на 3 мм;
под саморезы сверлом 1 мм высверливаются отверстия;
под собачку стамеской выдалбливается выемка. Ее можно сделать и перьевым сверлом;

Высверливаются отверстия под саморезы и язычок.

саморезами планка прикручивается к косяку.

Ответная планка прикручивается саморезами.

В заключение, врезка запорного механизма в межкомнатную дверь требует от слесаря внимательности и аккуратности. Технология же простая. Все работы может сделать сам хозяин квартиры.

Виды замков для межкомнатных дверей

В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:

Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
Круглые, в конструкции которых присутствует специальная ручка-кноб.

Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:

шпингалеты;
фалевые;
защелки с фиксатором;
врезного типа;
накладные;
магнитные.

Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.

Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:

МДФ шириной 35 мм.
МДФ шириной 45 мм.
Деревянная дверь новой конструкции (ширина филенок от 50 мм).
Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.

Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.

Плоские

Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.

В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.

Круглые

Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.

Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.

Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.

Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ — 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.

Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.

Замок для межкомнатных дверей: обзор лучших производителей

Качество запорного устройства во многом зависит от компании-производителя. Некоторые фирмы славятся своей продукцией, надежностью комплектующих элементов и их долговечностью. Современный рынок переполнен запорными элементами, изготовленными разными производителями.

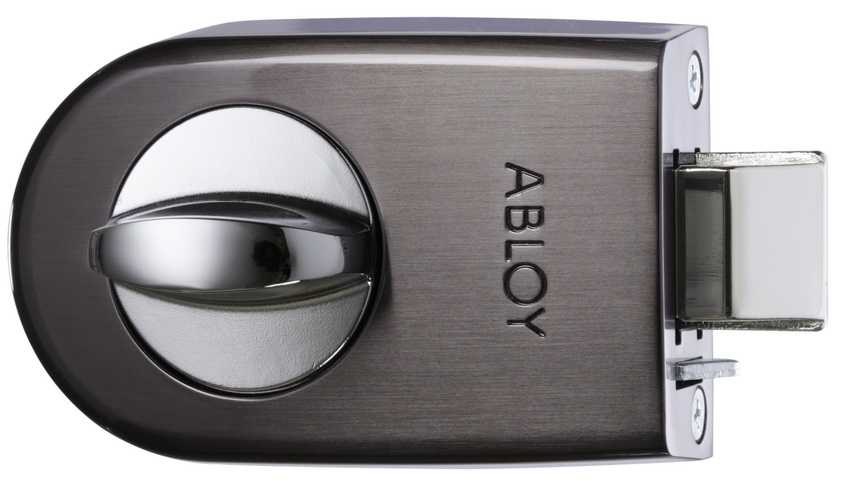

Abloy. Данный бренд фигурирует на рынке запорных механизмов уже несколько десятилетий. Продукция этой компании отличается высоким качеством исполнения, которое проявляется в длительном эксплуатационном сроке устройства. Замки, выпускаемые под этим брендом, резистентны к износу и хорошо переносят температурные колебания.

Замки производства Abloy известны своей надежностью и завоевали популярность у пользователей

AGB. Замки для межкомнатных дверей AGB производятся итальянской компанией, специализирующейся на изготовлении запорных механизмов для окон и дверных полотен. Основное преимущество таких устройств – широкий ассортимент разнообразных моделей. Каждый при желании сможет подобрать подходящее приспособление для установки в жилом помещении или же административном здании.

Viatek. Украинская фирма, которая занимается изготовлением систем безопасности различной степени сложности. Замки компании Виатек, устанавливаемые на межкомнатные дверные полотна, отличаются довольно высоким качеством исполнения. Причем стоимость таких изделий ниже, если сравнивать их с продукцией зарубежных производителей.

Morelli. Итальянская компания, специализирующаяся на производстве дверных ручек и запорных механизмов. Широкий ассортимент разнообразных устройств данной фирмы можно сравнить разве что с замками для межкомнатных дверей AGB. Под логотипом этого бренда выпускаются защелки, магнитные приспособления, шпингалеты, а также бесшумные модели с пластмассовыми язычками.

Накладные конструкции

Более простой можно назвать конструкцию замка накладного типа. Сегодня они используются все реже. Особенностью устройства накладного дверного замка является то, что согласно ГОСТ он крепится на полотно без дополнительного углубления. Состоит система из двух частей: основная часть содержит личинку и защелку с одной стороны, скважина выходит наружу с обратной стороны. Вторая часть – это ответная панель, куда заходят ригели.

Ответная часть также накладная, поэтому если делать установку своими руками, на раме должно быть обеспечено удобное её размещение строго напротив выхода штифтов.

Накладная модель замка

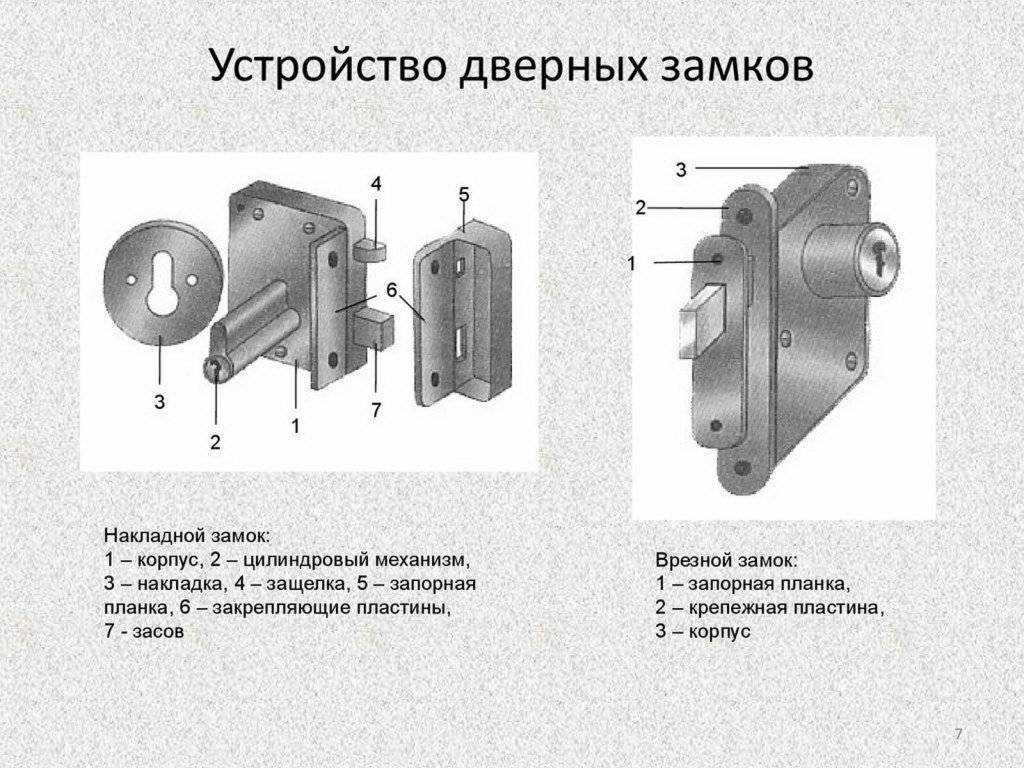

Виды замков

Прежде всего, следует разобраться в классификации замков и их описании по ГОСТ. Существует несколько основных критериев, по которым определяют отличия отдельных видов фурнитуры.

В первую очередь, необходимо различать замки для входных и межкомнатных дверей, их устройство в некотором плане может быть схоже, но в целом это абсолютно разные элементы.

Если говорить о способах монтажа, стоит выделить следующие разновидности:

Накладной. Это простейшие модели, используемые для установки на входных дверях. Они крепятся непосредственно на полотно, ручкой обычно не комплектуются. Выполнить такую работу своими руками не составит особого труда.

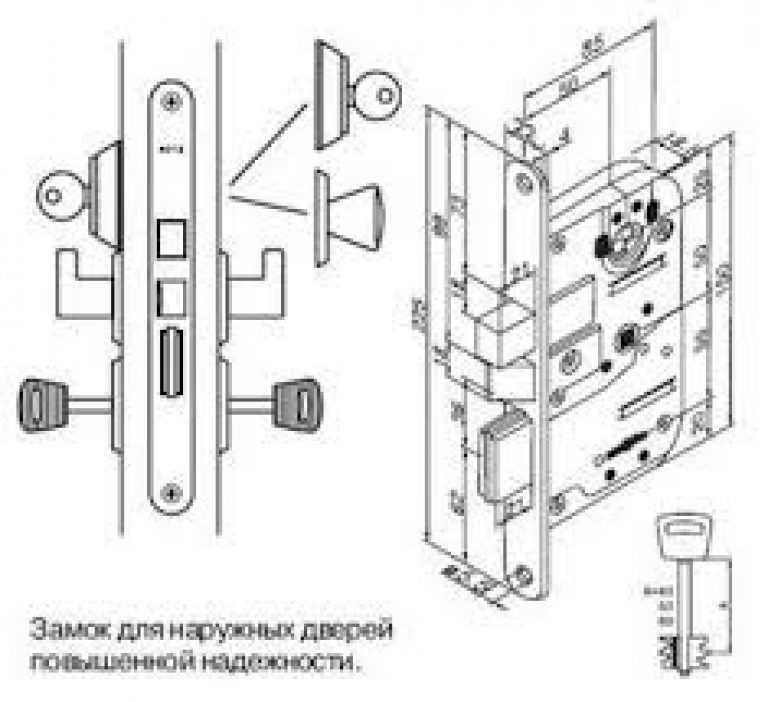

Врезной. К таким относится преимущественное большинство современных замков как для входной, так и для межкомнатной двери. Врезной замок согласно ГОСТ вкладывается внутрь полотна и может соединяться с ручкой.
Встроенный. Устанавливается в процессе изготовления дверного полотна и является непосредственно его составной частью. Это идеальный вариант для металлической входной двери.

Разновидности дверных замков в зависимости от способа монтажа

Строение практически любого дверного замка основано на наличии следующих элементов:

секретный механизм (личинка);
выдвижные ригели;
ручка;
фалевый язычок;
накладная панель.

Замки для межкомнатной двери обычно ограничиваются наличием простой защелки, без секретного механизма. При этом входную дверь нельзя оставить без надежной запирающей фурнитуры. Все изделия классифицируются по уровню секретности и степени надежности. Принадлежность к тому или иному классу обусловливает количество доступных комбинаций секретки. Чем их больше, тем сложнее взломать дверь с помощью отмычки. К тому же есть отдельная категория взломоустойчивых моделей. Некоторые из них не могут быть вскрыты без наличия родного ключа.

Пример конструкции цилиндрового замка штифтового типа

Для того чтобы больше вникнуть в этот вопрос и сделать правильный выбор при покупке необходимо рассмотреть типы личинок по ГОСТ более подробно.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

Ручка заедает, при повороте наблюдается сопротивление.
Отваливается рукоятка, при этом ее крепление остается на месте.
Ломается четырехгранный штифт (квадрат) внутри замка.
При повороте ручки не двигается язычок.
Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
Вставить стопорное кольцо и весь механизм на место.
Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
Открутить одну из ручек и вынуть конструкцию.
Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

Удаляется крепеж.
Извлекается квадрат. Если он подходящей длины, его можно оставить.
Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
Ставят на место планку, ригель должен встать на место.
Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Главная Установка, замена дверных ручек

Проведение обслуживания

После выполнения очистки внутренних частей необходимо выполнить их проверку на работоспособность и пригодность к эксплуатации. В случае наличия ржавчины следует провести их зачистку наждачной бумагой с шероховатостью до 0.5 мм. Пружины проверяют на целостность и отсутствие деформаций. Затем детали ставят на место и проверяют общую работоспособность замка в сборе. Если все работает без заедания чётко и плавно, то тогда на трущиеся поверхности равномерным тонким слоем наносится солидол или любая другая густая смазка. Если требуется регулировка зазоров в запорной планке, то их выполняют на данном этапе.

Что внутри дверной ручки?

Для ответа на этот вопрос необходимо ручку снять и разобрать. С той стороны, где нет ключа, на ручке есть небольшое отверстие. Спицей или тонкой отверткой через это отверстие отодвигаем стопорную пружинку и снимаем рукоятку. Далее снимается декоративная накладка, под ней открываются 2 шурупа, они удерживают рычаг с обеих сторон двери. Фигурной отверткой выкручиваются шурупы, и теперь можно без усилий снять весь центральный механизм, включая рукоятку с обратной стороны дверного полотна. С торца двери нужно вывинтить 2 самореза, удерживающих запирающий механизм с фалевой защелкой. Поддев немного плоской отверткой, с легкостью извлекаем начинку из двери.

Схема сборки деталей дверной ручки.

Запирающий механизм Т-образной формы. В центре корпуса имеется квадратное окошко, свободно вращающееся в круглом основании на небольших подшипниках. Через металлический толкатель угол квадрата прикреплен к фалевой защелке (язычок). При вращении окна язычок совершает возвратно-поступательные движения. Толкатель оснащен пружинным стопором, препятствующим проворачиванию окна, когда воздействие происходит на сам язычок. В некоторых моделях защелка совмещена с блокирующем стержнем, который препятствует насильному отжиманию закрытого замка. Такие замки более надежны на предмет сохранности запираемых ценностей.

Сам же кноб, ручка с поворотным механизмом, устроен еще проще. Главная деталь – это квадратный стержень, проходящий через все дверное полотно и окно защелки. Он соединен с обеих сторон двери с ручками при помощи стопорных пружин. В ручке, имеющей запирающую личинку с секретом, стержень притянут фиксирующим болтом, в более надежных системах он может быть цельносварным. Эта часть ручки является неразборной, а в случае поломки запирающего секрета менять придется изделие в целом. Собственно стержень, при повороте или нажатии ручки, задвигает язычок внутрь защелки.

На другой стороне на тот же стержень накладывается фиксирующая шайба, через которую двумя болтами стягиваются обе ручки. Если имеется функция внутреннего запирания, надевается запорный блок. В нем, при помощи металлической зацепки, происходит фиксация стержня. Зацепка приводится в действие кнопкой либо вентилем. Следующим шагом надевается декоративная накладка. Ручку надо задвигать до характерного щелчка, это фиксирующая пластина встанет на стержень.
