Как сделать второй этаж в частном деревянном и кирпичном доме: каркасная, из бруса, деревянная, из блоков

Усиление старых стен

Кирпичные стены можно усилить столбиками из металла квадратного сечения

Старые стеновые панели сохраняют стабильность до тех пор, пока не происходит перегрузка от новых конструкций. И если разрешение от экспертов получено, можно смело строить мансарду или начинать возведение второго этажа.

Кирпичные стены можно усилить так:

Столбики из металла квадратного сечения 100*100 мм монтируются на фундаменте и связываются с армопоясом. Шаг установки 2 метра по периметру всех стен.
Металлическая арматура сечения 12-14 мм с шагом в 2 метра погружается в штробы, выдолбленные в стенах по уровню нижней границы проемов окон.

Деревянные дома требуют только усиления фундамента, так как сами стены невозможно значительно укрепить. Для того чтобы фундамент выдержал новые нагрузки, нужно сделать так:

Заменить одну сторону опоры или провести полную замену опор. Для этого дом освобождается от всех предметов, демонтируются двери, окна и строение поднимается гидравлическим домкратом. После чего заливается новый фундамент, на который и будет опираться все здание.
Армопояс. Монолитный пояс из железобетонной ленты заливается по всему периметру строения. Эта лента, как показано на фото, размещается в траншее, вырытой вдоль старой несущей основы на глубину 0,8 м, шириной в 0,5 м больше, чем старая основа. Старый фундамент зачистить, обработать грунтовкой, забить в основу горизонтальные штыри в несколько рядов и можно приваривать эту конструкцию к арматуре. Следом укладывается (поверх арматуры) металлическая сетка и заливается бетоном.

Важно! Иногда для усиления основания достаточно усилить только угловые узлы. Например, если второй этаж планируется достраивать легкими каркасными конструкциями

Обкопанные в диаметре 1 метра углы, оснащаются приваренной арматурной решеткой, которая сваривается с металлическими прутками старого фундамента и затем все заливается бетоном.

Кроме того, чтобы разгрузить несущие и стеновые элементы, возводится дополнительный внешний/внутренний каркас. Такая система позволяет выполнить надстройку без опоры, по сути, строение представляет собой два дома, соединенных коммуникациями.

Важно! Каркасные системы обустраиваются по всему периметру дома, вне зависимости от внешнего или внутреннего типа

Что нужно знать при постройке второго этажа своими руками

Возводя новый дом, где в проект уже заложен второй этаж, можно не беспокоиться о фундаменте и стенах – они рассчитаны на заданные нагрузки. Если же необходимо увеличить жилую площадь обжитого дома, лучше не экономить и заказать экспертизу. По её результатам можно узнать:

техническое состояние фундамента и стен;
рекомендуемые меры по укреплению несущих конструкций;
наиболее подходящие в конкретной ситуации способы надстройки;
расчеты будущей надстройки.

Если же заказать экспертизу нет возможности, второй этаж лучше делать с использованием несущих опор на собственном фундаменте.

Что выбрать – полноценный этаж или мансарду?

Чаще всего выбор основывается на финансовых возможностях. Мансардный этаж получается дешевле – нет необходимости возводить стены, а все затраты идут на утепление кровельного пирога. Нагрузка на здание также получается меньше, что позволяет делать стены и фундамент менее прочными, и, как результат, более дешевыми.

Но в комнатах со скошенными стенами придется хорошенько обдумать дизайн интерьера – шкафы-купе, душевые кабины или двухъярусные кровати поставить, скорее всего, не получится. Для этих целей лучше возводить полноценный этаж с неотапливаемым чердаком. Затраты на строительство существенно возрастут, но в долгосрочной перспективе такой дом гораздо удобнее для большой семьи.

Где поставить лестницу?

Задумываясь о надстройке этажа в жилом доме, редко вовремя задумываются о том, как туда придется ежедневно подниматься. А ведь устанавливать лестницу придется, и от её формы и размеров зависит удобство и безопасность пользования.

Если дом небольшой, то прямая маршевая лестница категорически не годится. Так, при размере ступеней 30х15 см и наклоном лестницы в 35 градусов, длина её пролета составит 5 м, а длина основания – 4 м. Конечно, если есть возможность пожертвовать частью первого этажа, то под такой лестницей можно с удобством организовать гардероб. В самой высокой его части будут располагаться вешалки для верхней одежды, а в низкой – выдвижные ящики для обуви.

Маршевые поворотные лестницы позволяют сократить длину площадки вдвое, но увеличивают её ширину. Пространство под ней использовать с максимальной пользой уже не получится – в зависимости от конструкции под ней можно установить софу, пару кресел или стеллаж с растениями.

Винтовые лестницы – самые компактные и самые же неудобные. Достаточно представить, как по ней придется поднимать или спускать мебель или другие громоздкие предметы. Но если альтернативы нет, лучше выбирать максимально возможный диаметр спирали.

Шаг второй — оформление документации

До начала строительных работ следует правильно оформить документы на строительство. Получаются они в следующем порядке:

Разрешение на проектирование – получается в местном органе исполнительной власти;

Архитектурно – планировочное задание – выдаётся управлением архитектуры;

Технические условия поставщиков услуг водо- и газоснабжения, электросетей;

Проект дома — создаётся индивидуально или покупается готовым http://proekt-sam.ru/;

Экспертиза и согласование проекта;

Разрешение на строительство.

Выбор двухэтажного проекта позволяет получить большую площадь дома при равной площади застройки.

Установка лестницы

Последний этап в строительстве надстройки – установка лестницы. Конструктивное решения для лестницы и её расположение должно быть заблаговременно продуманы и оформлены в проекте надстройки.

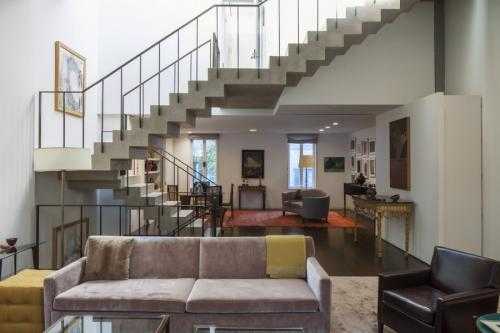

Основные виды лестниц, применяемые при строительстве частных домов:

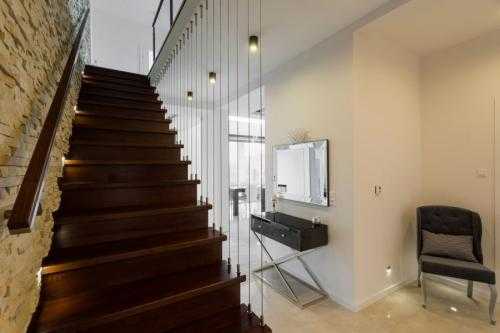

Маршевые. В домах, где общая площадь не позволяет использовать лестницы с небольшим углом наклона, используются крутые лестницы с углом наклона в 60 и более градусов;
Маршевые поворотные лестницы. Позволяют существенно уменьшить длину площадки, но увеличивают ширину пролёта;
Винтовые лестницы. Компактные, но в то же время самые травмоопасные и неудобные.

Строительство деревянных лестниц своими руками

Прежде чем приступать к строительству деревянной лестницы, следует приобрести определенный багаж знаний и умений. В противном случае, вы можете возвести конструкцию, которая будет опасна для использования.

Выбор наиболее подходящего каркаса лестницы зависит, прежде всего, от особенностей вашего дома, дизайнерского решения и ваших собственных пожеланий. Бетонную основу возводят с использованием массивных блоков, а саму конструкцию укрепляют при помощи арматуры. Преимущество деревянных и металлических каркасов заключается в более лёгком и удобном монтаже. Несущие опоры можно дополнительно укрепить вертикальными опорами. При оборудовании каркаса винтовой лестницы потребуется монтаж стойки, которую крепят к полу и потолку. После того, как эти работы закончены, можно начинать монтаж каркаса для ступеней.

Ступени делятся на следующие виды:

ступени, вставленные в пазы;
врезные ступени;
ступени, вставленные в сквозные пазы, а также выдолбленные в тетиве с подступенками или без них.

Виды и схема устройства ступеней для деревянных лестниц

Соединение ступеней и тетивы осуществляется за счёт резьбовых шпилек, диаметр которых составляет порядка 10-14 мм, или болтов. Как правило, монтаж натяжных винтов происходит над проступью, в середине тетивы. Как только эти работы завершены, тетиву лестницы крепят на балки лестничных площадок. Чтобы крепление тетивы было как можно более надёжным, в площадочной балке рекомендуется установка дополнительной доски с вырезами, куда будет вставляться тетива с шипами. Учитывайте то, что когда балки опираются на бревенчатые стены, может сработать фактор осадки стен, поэтому обязательно следите, чтобы площадка и чистый пол располагались на одном уровне. Для решения этой проблемы балки упирают во временные стойки (которые потом крепят к стенам), оставляя под концами балок небольшой зазор.

Схема устройства деревянной маршевой лестницы

После того, как стены осядут, от стоек необходимо избавиться, подкладывая под концы балок деревянные прокладки нужной толщины, в дальнейшем скрепляемые с балками. Затем необходимо произвести установку лестничных маршей или вставку ступеней, после чего отметить в тетивах места для будущих гнёзд, куда будет нужно вставить балясины и стойки. После этого можно приступать к установке и закреплению поручней на балясины. Лестницу собирают насухо, по завершении процесса постройки совершая необходимые отделочные работы – обработку специальным защитным составом (для предотвращения гниения) и окраску.

Обратите внимание, что по технологии возведения деревянной лестницы подразумевается возможность окрашивания только сухой древесины. В противном случае, материал для возведения лестничной конструкции придётся оставить на длительное время (порядка одного года) до полной просушки. Окраску лестниц обычно проводят в тёплое время года, что позволяет во время окрашивания свободно передвигаться и укладывать трапы

После того, как краска тщательно высохнет, доски следует убрать

Окраску лестниц обычно проводят в тёплое время года, что позволяет во время окрашивания свободно передвигаться и укладывать трапы. После того, как краска тщательно высохнет, доски следует убрать.

Из какой породы дерева лучше строить лестницу

Стоимость возведения деревянной лестницы зависит от той породы дерева, которая будет использоваться в качестве основного материала строительства. Например, средняя цена 1 м подъёма лестницы из сосны (одной из наиболее экономичных пород) составляет 32 тысячи рублей; из бука или ясеня дороже – 47 и 51 тысяча рублей соответственно. Одной из самых качественных и дорогих пород древесины является дуб – 58 тысяч.

Лестницы из дуба

Красивые лестницы в доме, построенные из этого материала, будут радовать своих хозяев не только привлекательным внешним видом, но и длительным сроком эксплуатации.

Работы по укреплению фундамента

Первый этап в возведении надстройки – укрепление фундамента. Особенно актуально укрепление фундамента перед строительством второго этажа на старом доме, с изношенным фундаментом.

Вначале необходимо выполнить цикл подготовительных работ:

Демонтаж пола и дверей, освобождение дома от мебели и предметов интерьера;
Подъём дома с помощью гидравлических домкратов.

Фундамент укрепляется с помощью:

Армированного бетонного пояса по периметру существующего фундамента;
Путём усиления углов дома – при возведении облегчённого второго этажа.

В первом случае роется траншея, укладывается подушка из песка и щебня, далее старый фундамент очищается и покрывается грунтовкой глубокого проникновения. Новый фундамент связывают со старым посредством горизонтально расположенных штырей, которые необходимо вбить в основание старого фундамента и приварить к арматуре, смонтированной в траншее. Затем вся конструкция заливается бетоном.

Во втором случае технология аналогичная. Отличие заключается в том, что окапывают только углы дома и заливают углы бетоном.

Межэтажное перекрытие

Для работ по установке межэтажных перекрытий демонтируется кровля на крыше и чердачные перекрытия.

На практике применяют следующие виды межэтажных перекрытий:

Деревянные балочные;
Металлические балочные;
Из железобетонных плит.

Выбор материала перекрытия определяется материалом стен дома и допустимой нагрузкой на фундамент здания. Наиболее часто применяемой технологией строительства межэтажных перекрытий при возведении второго этажа является использование бруса и досок. Такой выбор вызван относительно невысокой стоимостью применяемого материала и возможностью применения его в домах, построенных из самых разнообразных материалов: кирпича, брёвен, пенобетона и т.д.

Минимальное допустимое сечение деревянных балок перекрытия определяют исходя из планируемой нагрузки, длины пролёта и шага установки балок. Так, при нагрузке 400 кг/кв.м. сечение балок устанавливают согласно следующей таблице:

Длина пролёта (в метрах) / Шаг установки перекрытий (в метрах)	2,5	3,0	3,5	4,0	4,5	5,0	6,0
0,6	75*100	75*150	75*200	100*200	100*200	125*200	150*225
1	75*150	100*150	100*175	125*200	150*200	150*225	175*225

Устройство деревянного перекрытия включает в себя следующие этапы:

Установка балок перекрытия в специальных гнёздах в стенах;
Крепление досок к опорным брусьям наката, прибитых в нижней части опорных перекрытий;
Укладка на доски пароизоляционной плёнки;
Укладка тепло и звукоизоляции (например, минеральной ваты);
Укладка гидроизоляции;
Крепление на балки перекрытия половых досок второго этажа.

Как оформить холл?

Если площадь верхнего этажа достаточно большая, с несколькими комнатами и санузлами, обычно между ними организуют холл — небольшой коридор с выходом на лестницу.

Дизайн: Дмитрий и Дарья Григорьевы

Поскольку холл служит буферной зоной между комнатами, важно не перегружать его мебелью и дополнительным декором

Дизайн: бюро Proektor

Если холл длинный и узкий, можно повесить на стенах несколько картин, дополнить живым растением в горшке, поставив там, где его не смогут задеть, проходя мимо.
Если холл квадратной формы, уместно будет наличие небольшой софы или пуфа.

Дизайн: Татьяна Миронова

Холлы нечасто бывают освещены достаточным количеством дневного света, поэтому важно продумать комфортный искусственный свет, установить достаточно потолочных светильников, использовать, если нужно, бра

Дизайн: Дмитрий и Дарья Григорьевы

Размеры ступеней

Изготавливая лестницу на дачу своими руками, особое внимание следует уделить ступеням – ведь именно от них будет зависеть практичность и удобство завершенной конструкции. Для того чтобы правильно рассчитать для них параметры, необходимо следовать нескольким основным правилам:

Количество ступеней для одного лестничного пролета не должно превышать 18 штук. Если этого недостаточно для высоты между этажами в доме, то более безопасным и практичным вариантом будет сделать несколько лестничных конструкций, разделенных промежуточными площадками. Например, две лестницы по 10 ступеней, расположенные через площадку, будут лучшим решением, чем один подъем в 20 ступеней.
Оптимальная ширина для ступеней – один метр. Этого достаточно для того, чтобы проносить по лестнице объемные предметы, а расстояние до перил и ограждений при этом не будет слишком большим – людям, которым тяжело подниматься или спускаться по лестнице, не составит труда найти опору.
Глубина для проступи рассчитывается в зависимости от высоты лестничного пролета и должна варьироваться в диапазоне от 25 до 30 см. Если предполагается наличие подступенек, то их высота может быть не менее 15 см, но не более 20 см.
Для того чтобы подсчитать количество ступеней для лестницы, нужно длину всего лестничного марша разделить на высоту ступеней. Если полученное значение больше 18, то рекомендуется либо увеличить высоту ступеней, либо разделить лестницу на два пролета.

Возведение дополнительного этажа: выбор технологии

После того, как проект подготовлен, можно приступить непосредственно к технологии возведения верхнего этажа. Специалисты выделяют несколько ее видов:

каменная кладка;
применение ж/б конструкций (в частности, полистиролбетон);
использование древесины (бруса);
применение каркасно-панельной технологии;
использование сборных конструкций.

Каждая из этих технологий имеет свои недостатки. Например, возведение из кирпича или железобетона возможно только после предварительного укрепления стен и фундамента здания. В лучшем случае можно использовать каркасный метод разгрузки старого основания, возведя дополнительные опоры и новый фундамент по периметру дома. В то же время, использование дерева приведет к тому, что с финишной отделкой придется подождать не менее одного года.

Наиболее популярной в последнее время стала технология сооружения каркасного второго этажа. Это оптимальный вариант для небольшого загородного дома или дачи, который не требует слишком больших финансовых затрат. К тому же, такие панели являются облегченными и в отдельных случаях усиление вообще не требуется.

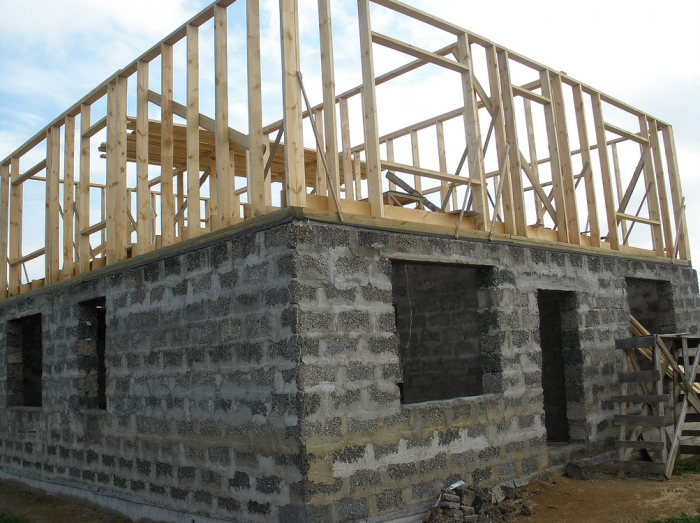

Каркасное сооружение второго этажа в деревянном доме

Основными достоинствами данной технологии являются:

небольшой вес;
более низкая стоимость материалов по сравнению с другими технологиями;
возможность возведения вне зависимости от погодных условий;
пожаробезопасность.

Если выбирать по удобству и практичности, то стоит отметить клееные конструкции изогнутого типа, которые крепятся между собой шарнирным способом. Однако, в строительстве частных домов они используются крайне редко ввиду того, что цена на такие элементы весьма высока.

Каркасные дома – это оперативно, надежно, выгодно и экологично

Общий порядок работ с каркасными панелями

Каркасный метод наиболее часто используется при бытовом строительстве. Главными элементами выступают панели, которые можно купить в готовом виде либо соорудить самостоятельно.

Чтобы сделать панель своими руками, понадобится всего три основных материала

деревянные балки, которые будут выполнять функцию фиксаторов, а также держать форму панелей;
листы ДСП, которыми будут обшиваться сами панели;
материал для теплоизоляции толщиной 1,5-1,6 см (наиболее распространенным вариантом является минеральная вата либо пенополистерол).

В целом, процесс происходит таким образом: деревянные балки используют для сооружения каркаса. После того, как он надежно зафиксирован, с внешней стороны прикрепляют лист ДСП. Затем, внутрь укладывается утеплитель и закрывается вторым листом ДСП.

Формирование каркаса деревянного дома

Пошаговая детальная инструкция имеет следующие этапы:

с крышей дома нужно «расстаться»: она демонтируется в первую очередь. Полностью снимается кровля, убирается стропила и балки.
При помощи лебедки либо небольшого подъемного крана панели и балки поднимаются строительную площадку.
Устанавливаются торцевые стены и крепятся между собой продольными элементами. Дополнительно, чтобы обеспечить большую прочность конструкции, используют вертикальные элементы.
Стропила крепятся к продольным элементам.
В участках, где запроектированы оконные проемы, закрепляют вертикальные балки.
Из ДСП и теплоизоляционного материала делается обшивка стен с торца.
На каркас кровли устанавливается обрешетка. Укладывается пирог кровли.
Завершающий этап – устройство пола, монтаж окон, финишная отделка стен (оклейка обоев, покраска и др.), обустройство потолка.

Таким образом, процесс возведения не слишком сложен. Его вполне можно реализовать самостоятельно с несколькими помощниками.

Каркасный дом – это сложное инженерное сооружение, в котором нет мелочей и всё подчинено достижению главной цели – высокому качеству дома

Дизайн второго этажа в частном доме. Второй этаж в частном доме —, как построить своими руками? Инструкция с фото готовых решений (лучшие технологии)

Владельцы жилого дома обладают большими возможностями. Это касается, прежде всего, расширения площади. При желании, можно построить второй этаж. Стоит рассмотреть основные моменты в его проектировании и самом рабочем процессе.

Возведение второго этажа или мансарды

Это два варианты того, как можно спроектировать верхнюю часть. Рассмотрев более детально каждый вариант, основные характеристики в отдельности, можно сделать окончательный выбор.

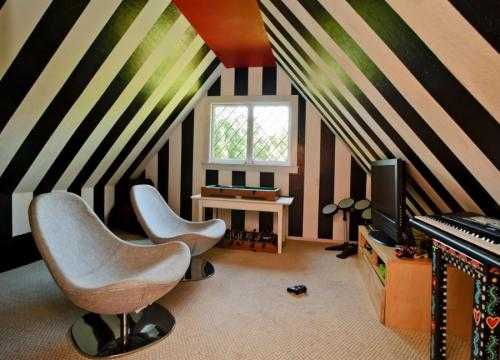

Большое значение имеет площадь самого помещения. На фото второго этажа в частном доме видны ровные стены, отсутствие скошенных углов. Такие особенности влияют на визуальное расширение площади.

При выборе построения мансарды можно также добиться такого эффекта

В этом случае уделите внимание проекту дома, скосы делайте не от самой нижней точки, а отступая некоторое расстояние. Таким образом, помещение максимально комфортным и функциональным будет

Возможно обустройство купольной крыши.

Стоит определить назначение пристройки. Выберите, в каких целях будет использоваться помещение. Это может быть спальная комната, или же детская, гостиная.

Часто это место используют в качестве мастерской, или отдельного рабочего кабинета. Также вы можете обустроить ванную, или санузел, в этом случае полноценная пристройка второго этажа будет оптимальным решением.

Многие рассматривают стоимость двух вариантов. Исходя из практического опыта, мансарда стоит намного дешевле, чем полноценный второй этаж. В экономию денежных средств можно отнести покупку материалов, которые используют для отделочных работ стен.

В основном, большая часть средств уходит на обустройство, затем утепление помещения, вентиляционную систему. Также необходимо установить специальные мансардные окна. В случае с возведением дома, стоит усилить основу, то есть фундамент дома. Это всю увеличивает конечную стоимость сооружения.

С визуальной точки зрения эти варианты воспринимаются по-другому. Если ваша цель – это строгий, солидный внешний вид здания, тогда стоит выбирать полноценную пристройку. Более универсальным в этом случае является вариант мансарды.

Выбирая вариант мансарды, вы можете воплотить в жизнь разные идеи стилевого оформления, украсить декоративными компонентами, необычными украшениями общий экстерьер.

Риски

В том случае, если вы все-таки решились на постройку, и задаетесь вопросом, как сделать второй этаж в частном доме, тогда следует оценить риски. В первую очередь это касается технического обследования здания.

Выделяют ряд организаций, которые могут предоставить данные услуги

Обращайте внимание на лицензию и соответственного сертификата, что позволяет компании проводить данный вид деятельности

С помощью этой процедуры вы будете осведомлены:

о техническом состоянии не только фундамента, но и стен, чердака;
о способе, как можно дополнительным образом укрепить конструкцию;
будете знать о необходимости использования запаса жесткости. Возможно, вам необходимо упрочнить конструкцию.

После этого, вы получите акт осмотра, заключение касательно технических характеристик, паспорт. Вам предоставят поверочные расчеты, и рекомендации по использованию, реконструкции. При наличии определенных дефектов, вам дадут рекомендации, позволяющие их устранить.

Важно! При выборе хорошей компании, эксперт рассчитает стоимость надстройки. Его рекомендации помогут сделать качественно пристройку

Технология

Можно выделить такие виды второго этажа частного дома:

достаточно распространенным считается вариант каменной кладки

Важно знать все особенности того, как надстроить второй этаж кирпичного дома;
каркасно-панельный тип;
активно используется древесина в подобных целях;
используют сборные конструкции, или технология использования железобетонных конструкций, или.

Первые два варианта можно использовать только после того, как ваши стены будут усилены, фундамент должным образом укреплен. При использовании деревянной технологии, стоит помнить о выкладке из бруса. Последние штрихи по отделки возможны только после года.

Важно усилить сооружение. Эта работа достаточно тяжелая, но необходимая для хорошего результата

В том случае, если вы не можете позволить себе с финансовой точки зрения, или времени усиление, тогда используйте последние два варианта.

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Утепление каркасного дома минватой

Далее нужно утеплять каркасный дом изнутри, для этого будем использовать базальтовый утеплитель, плотность должна быть от 30 до 50 кг/м3. Производитель Эковер, делает не плохую плиту Эковер Лайт Универсал, она достаточно жесткая, что позволяет ставить ее в стены каркасного дома. Завезли немного утеплителя.

Начинаем ставить плиты в распор между стоек. Обязательно делать нужно в несколько слоев, и в разбежку, что бы перекрывать стыки плит, последующим слоем. У нас выходит три слоя по 50 мм, итого толщина утепления стены 150 мм, что для Урала вполне нормально. Окна кстать ставятся просто на монтажную пену, как и в любом другом доме.

Дверь поставили металлическую, после нее будет предбанник еще. Если предбанник не сделать, то обычная железная дверь, без «терморазрывов» будет очень сильно «плакать».

Работы по утеплению каркасного дома продолжаются в любую погоду и в любое время суток, пока есть время, силы и желание.

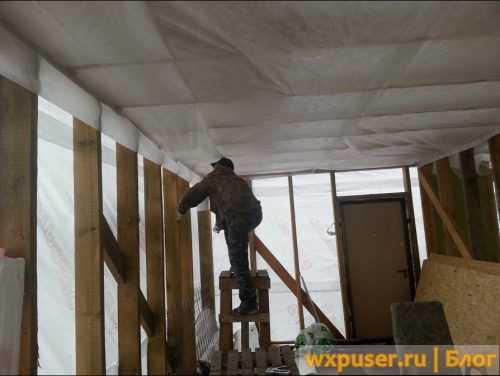

Решили подшить потолок OSB, для этого предварительно обязательно сделать пароизоляцию, ее крепим на строительный степлер к лагам второго этажа. Пароизоляцию применили Строизол B или Изоспан B, не помню.

Вот так утепление происходит вокруг укосин каркаса, плита режется под углом, после чего ставится с разных сторон укосины. Нельзя допускать щелей между минватой и каркасом, их обязательно следует заполнять кусочками той же минваты, добытой из обрезков.
