Топ-9 схем расположения розеток на кухне (+высота для техники)

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

С чего начинать?

Именно этим вопросом задаётся большинство людей во время ремонта на кухне. Для начала нужно понимать, что схема расположения розеток зависит от типа выбранной техники и её расстановки. Также немаловажным будет задуматься о выборе кухонной мебели до планировки электрической схемы помещения.

После того как вы определились с выбором встраиваемой техники и её расположением, нужно определиться с наличием дополнительных бытовых приборов. Часто схема расположения предполагает размещение:

Холодильника, микроволновки и вытяжки.
Телевизора и розетки для пылесоса.
Подсветки фартука и шкафчиков.
Кофемашины и других мелких бытовых приборов.

Предусмотрите количество розеток с запасом

Для более комфортного использования количество розеток должно превышать количество используемых приборов на 20%. Это обеспечит гибкость вашей кухни, позволит перемещать бытовые приборы или дополнять список своих электронных помощников в зависимости от ситуации. Кто знает, что может понадобиться завтра? Вдруг вы захотите проявить кулинарное мастерство, а для этого потребуются приборы, о существовании которых вы даже не подозревали во время проведения ремонта.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

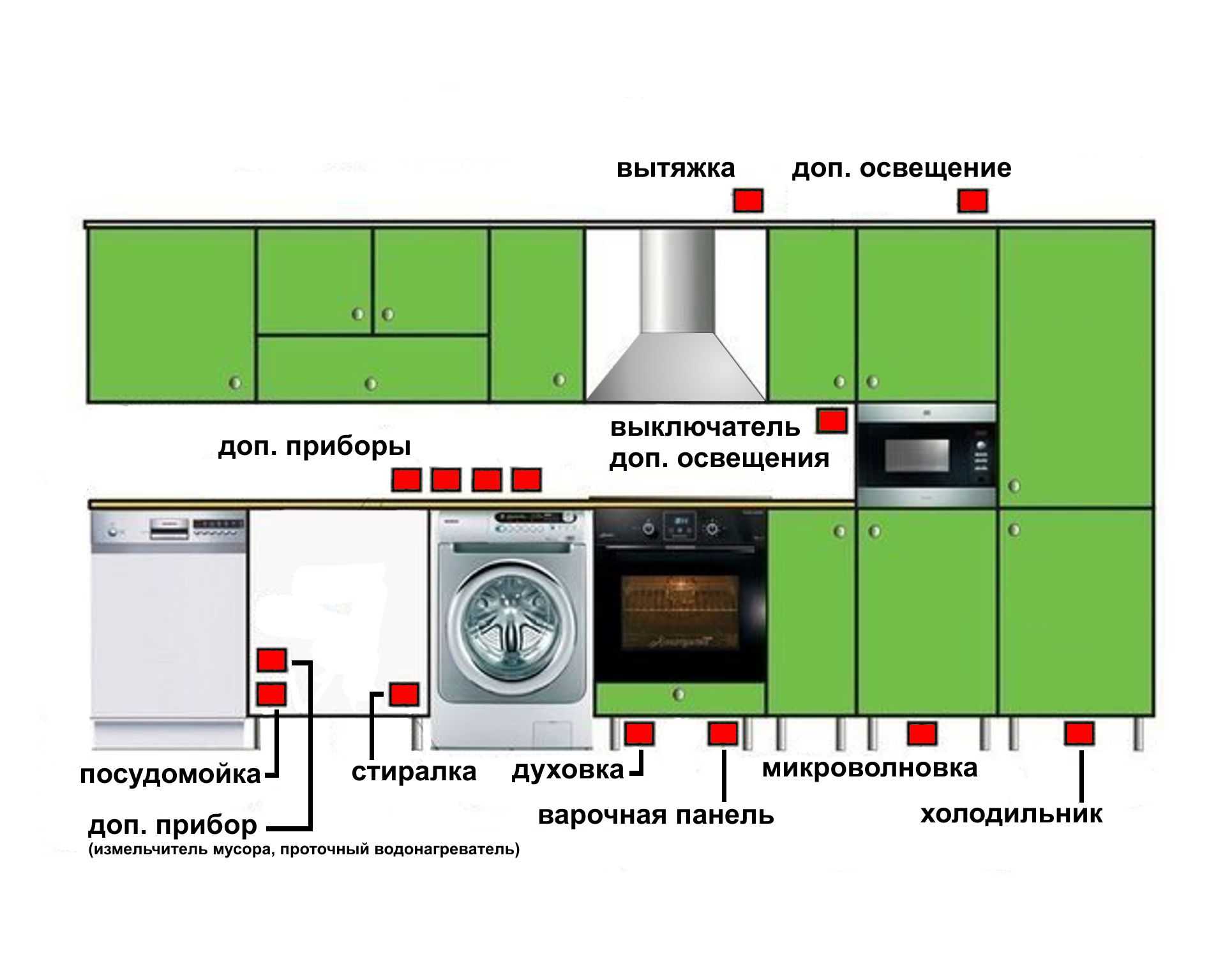

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

вытяжка;
плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

СНиП 3.05.06-85 для монтажа электротехнических устройств.
ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

Размещаться они должны от плинтуса на высоте не менее 20 мм.
Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

Духовка – от 2500 Вт.
Плита – 1000-1500 Вт.
Машина посудомоечная – от 1000 Вт.
Машинка стиральная – от 1500 Вт.
Водонагревательный бак – от 1500 Вт.
Холодильник – 200-1000 Вт.
Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

Микроволновка – от 800 Вт.
Электрочайник – от 500 Вт.
Блендер – до 300 Вт.
Комбайн для кухни – 1200-1500 Вт.
Кофеварка – от 900 Вт.

На кухне могут быть:

Телевизор, потребляющий – 200-330 Вт.
Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Основные ошибки и алгоритм монтажных работ

Зная все особенности и правила размещения розеток, можно выполнить работу своими руками, но без должного опыта монтаж лучше поручить специалистам.

p, blockquote 71,0,0,0,0 —>

Основные ошибки при монтаже розеток:

p, blockquote 72,0,0,0,0 —>

Прокладка проводится и делается без плана с мебелью и схемы с расстояниями.
Схема подключения кухонной техники должна подкрепляться свободным доступом к розеткам для быстрого отключения прибора в случае потребности.
Подключение блоков в параллельную цепь от одного провода.
Использование одной линии для мощной техники.
Установка обычных розеток рядом с мойкой или под ней.

ВСЕ ВЫШЕПЕРЕЧИСЛЕННОЕ ДЕЛАТЬ НЕЛЬЗЯ!

p, blockquote 73,0,0,0,0 —>

Изначально рассчитывается мощность приборов, положение мебели, а также подбирается кабель и автоматы. На кухнях со стандартным набором техники чаще используется около 12–15 кВт, в общем.

p, blockquote 74,0,0,0,0 —>

p, blockquote 75,0,0,0,0 —>

Ставим обычные розетки, последовательность работ:

p, blockquote 76,0,0,0,0 —>

Исходя из схемы с размерами и высотой, проводится разметка стен, протягиваются кабели.
В отмеченных участках делаются отверстия при помощи круглой насадки для подрозетника.
Монтируются и фиксируются сами крышки в стене для розеток.
Линии проводятся к подготовленному месту, с учетом рекомендаций и правил безопасности, поверх ставится накладка.
Делается проверка всей системы.

p, blockquote 77,0,0,0,0 —> p, blockquote 78,0,0,0,1 —>

Это общие правила, подходящие для стандартных элементов. При использовании выдвижного типа или расстановке в столешнице, правила и процесс отличается. При любых сомнениях в своих силах и без должного опыта дело следует поручить электрикам, которые знают, как делать проводку и ставить розетки, согласно требованиям ПУЭ.

Источник

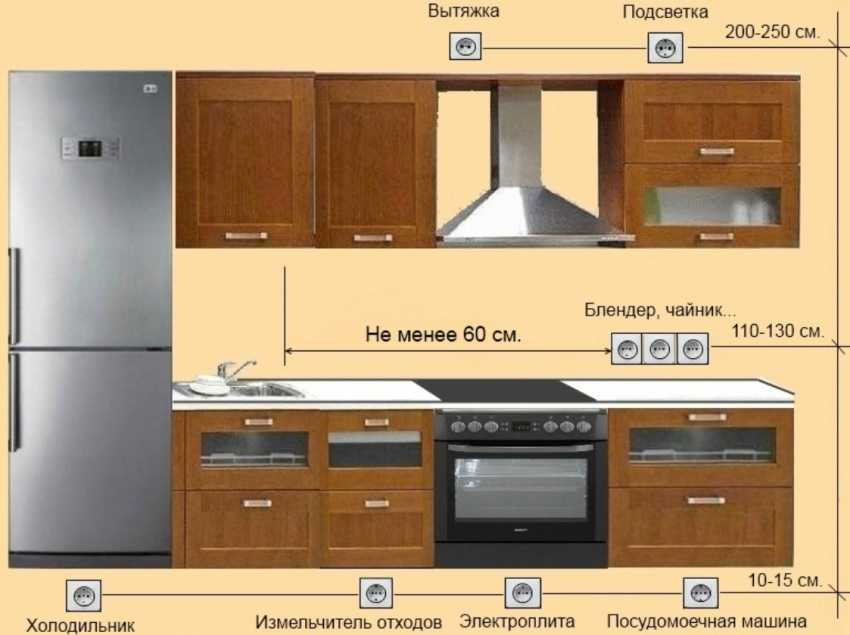

Как правильно разместить розетки на кухне: три уровня высоты

Нельзя не сказать о том, что трехуровневая система размещения розеток признана специалистами наиболее эффективной. Именно поэтому стоит придерживаться именно ее:

первый уровень предназначен для крупных бытовых приборов, и, как правило, расположен на высоте от 10 до 30 см;
второй уровень, средний, используется для большей части бытовой техники. Обычно их монтируют в кухонном фартуке и используют чаще всех прочих. Высота розеток на кухне над столешницей составляет примерно 10-20 см;
верхний уровень – те самые розетки, в которые подключают кухонную вытяжку, а также светильники, которые получают питание через электровилку. Высота таких розеток от пола 2 м и более.

Самым удобным считается трехуровневый способ расположения розеток на кухне

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

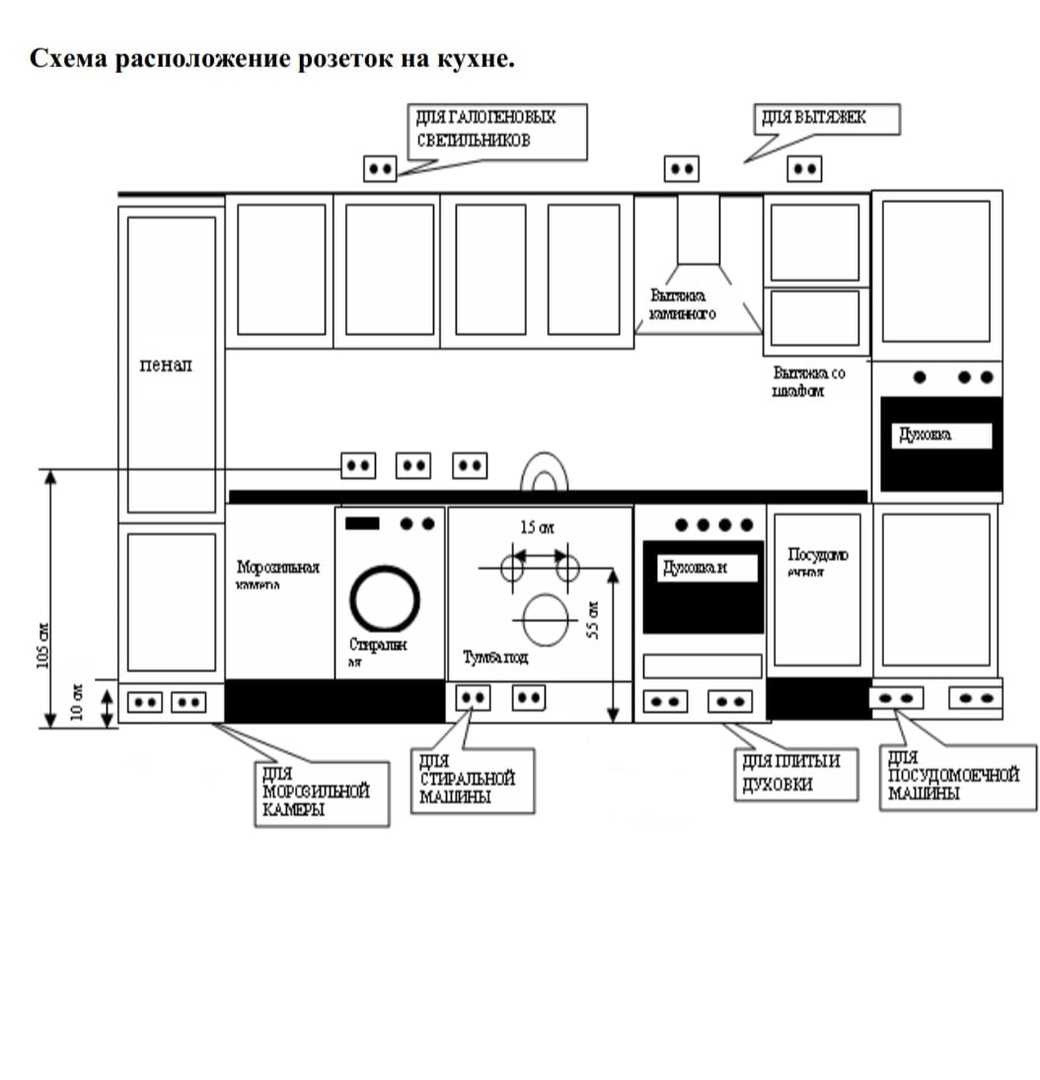

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

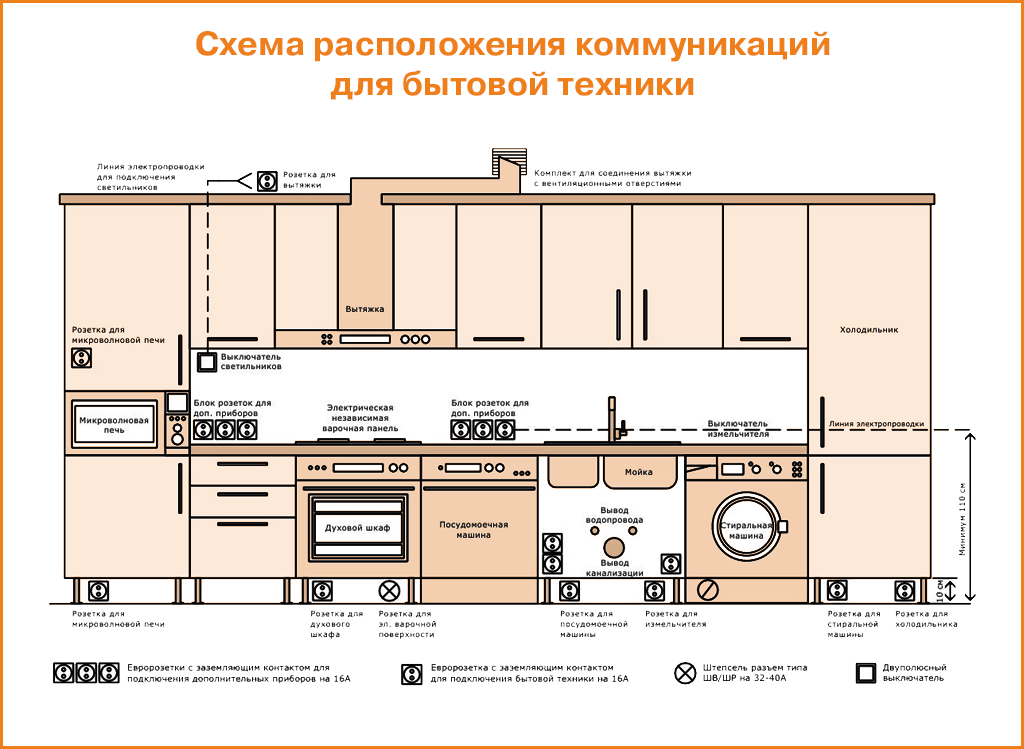

Схема кухонной электропроводки для подключения бытовой техники

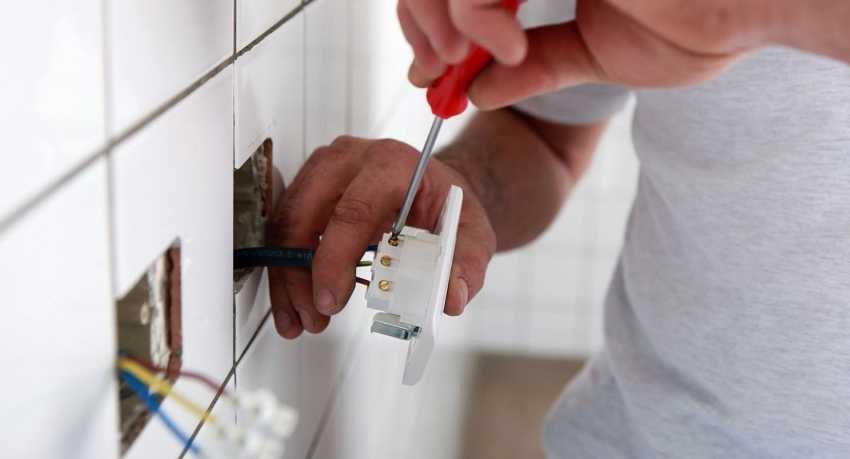

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

А стоит ли устанавливать встраиваемые розетки в столешницу?

У всех современных гаджетов есть две стороны медали. Вы вряд ли найдёте безупречные изделия, у которых нельзя найти хотя бы один недостаток.

Давайте с этой точки зрения посмотрим на розетки в столешницах. Да, есть нюансы. Например, не во всяком месте кухонной или другой столешницы их можно установить. Это не сюрприз: такого типа устройства не ставят на тех местах, под которыми находятся ящики. Всё очень просто: розеточный блок должен «утонуть» в поверхности, а для этого под ней должно быть достаточно свободного места. Выходит, что нужно искать такое место. И тут уже думать, насколько вам будет удобно пользоваться розеткой именно здесь.

ФОТО: market.yandex.ruК тому же встроенные розетки – недешёвое удовольствие, за ними нужно следить, потому что неаккуратное использование чревато поломкой выдвижного механизма

С другой стороны, и преимуществ у подобных источников питания немало. Нет никакой путницы с проводами, сложностей подключения, опасности, что в розетку что-то попадёт или ребёнок сунет в неё пальчики. И, однажды попробовав этот вид розеток, вы наверняка оцените их удобство.
