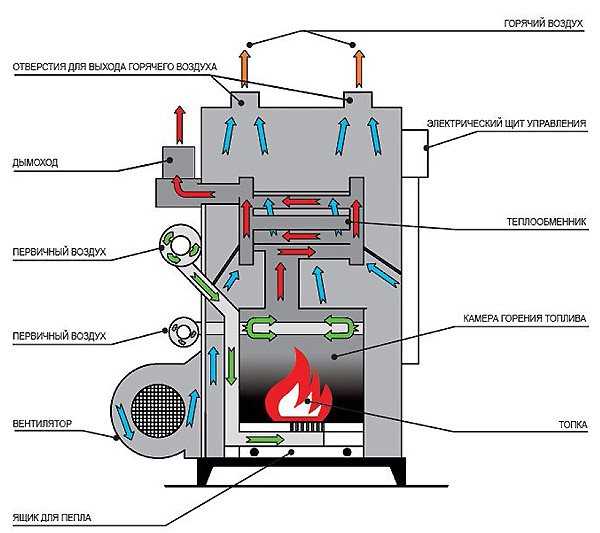

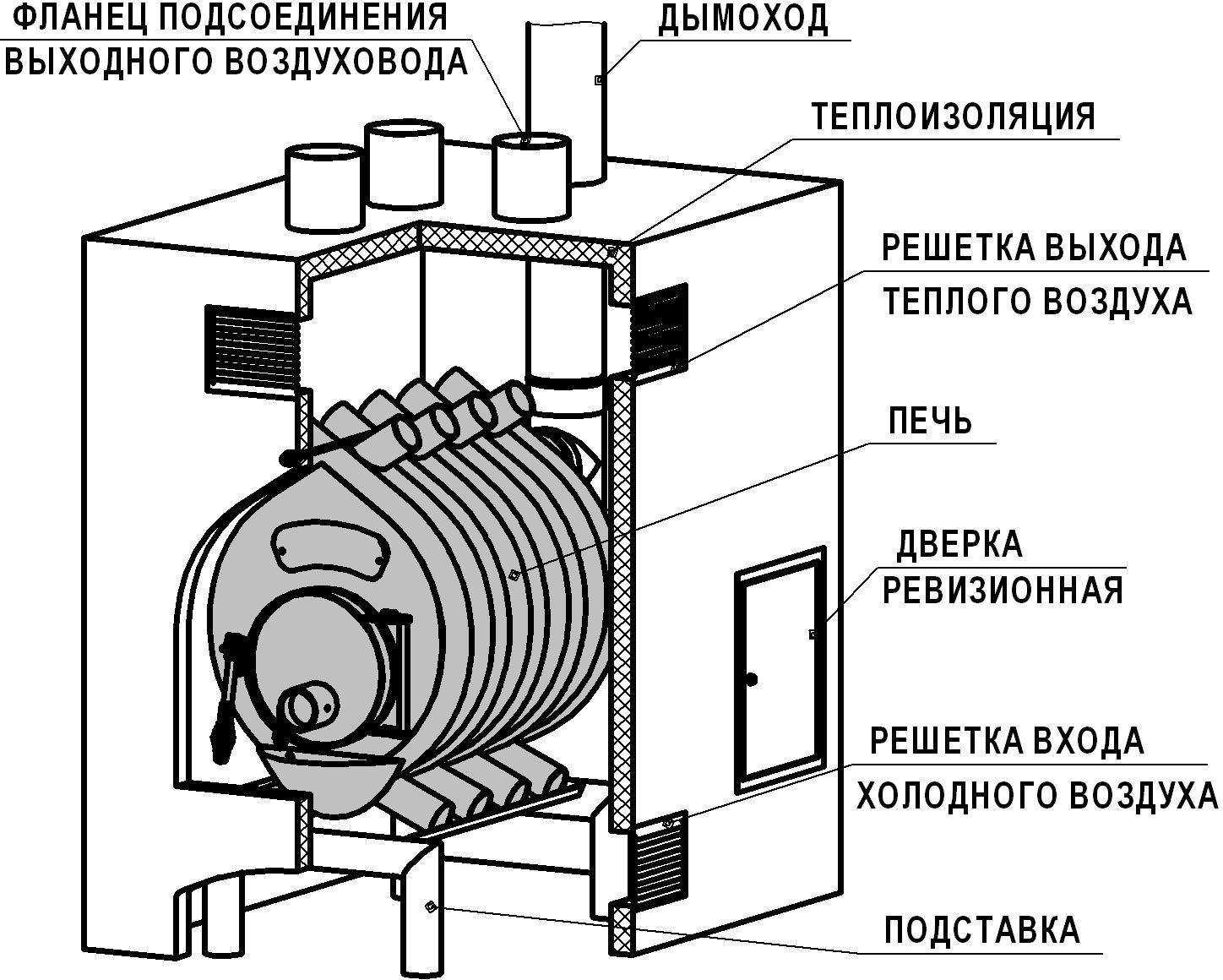

Котлы воздушного отопления своими руками

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

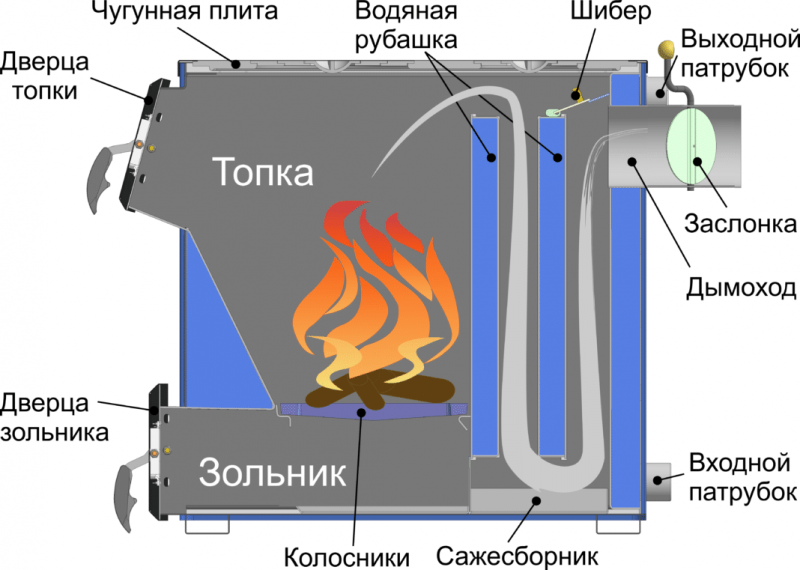

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Электрические конвекторы

С помощью электроконвектора обеспечивается эффективный обогрев, который поддерживает в помещении оптимальный уровень влажности, но при этом кислород не сжигается. Наличие широкого диапазона мощностей и превосходных технических характеристик позволяет использовать эти приборы для теплоснабжения даже большого загородного дома.

Работа конвектора основана на преобразовании электрического вида энергии в тепло при помощи тэна. Принцип конвекции основан на том, что холодный воздух проникает в прибор через прорези, расположенные в нижней части корпуса, нагревается, выходит в верхней части посредством отверстий.

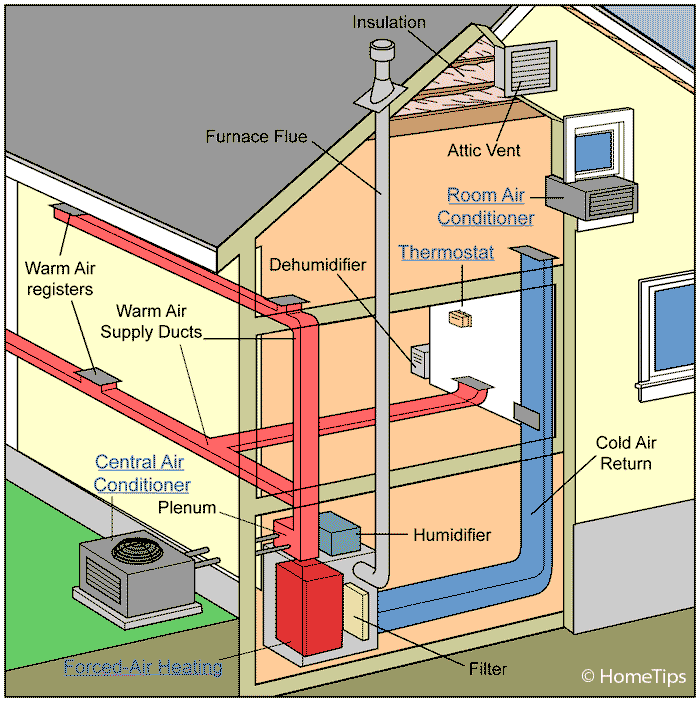

Схема обогрева частного дома воздухом

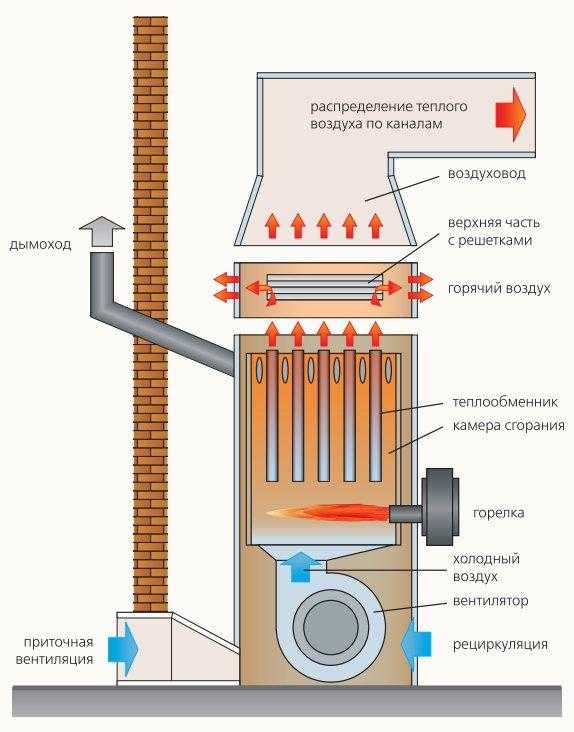

Основной узел системы, как правило, устанавливается в подвале дома в его центре и включает в себя все основное оборудование:

• воздухонагреватель (теплогенератор);
• вентилятор;
• фильтр и очиститель;
• увлажнитель воздуха;
• внутренний блок кондиционера;
• различные датчики.

Не все перечисленные виды оборудования обязательны к установке. В минимальном наборе не будет вентилятора, очистителя, увлажнителя, кондиционера и датчиков. От главного узла системы, зачастую по центру дома, проходит вверх основной, магистральный воздуховод. По нему нагретый воздух подаётся на все уровни здания.

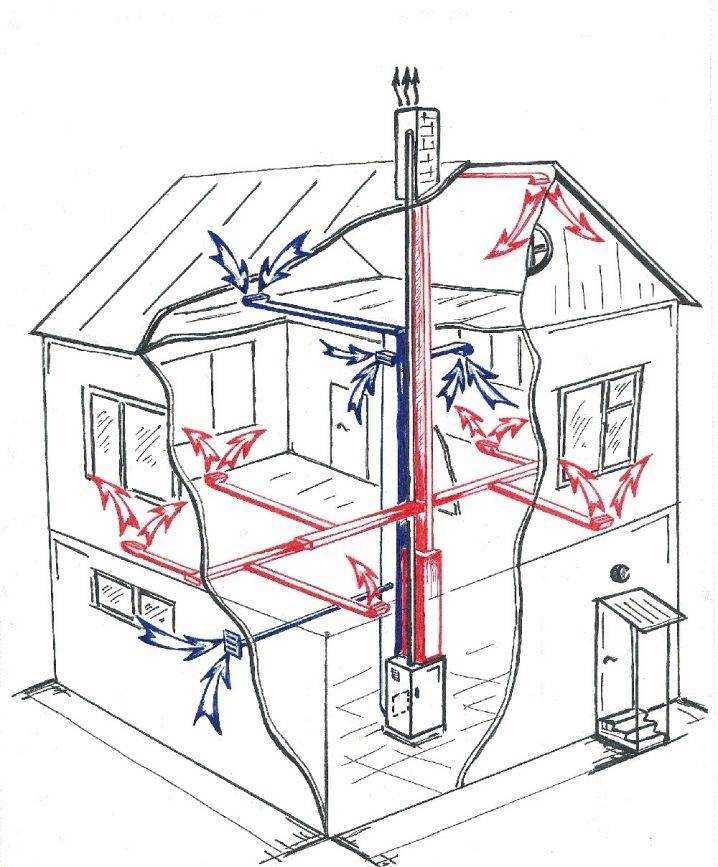

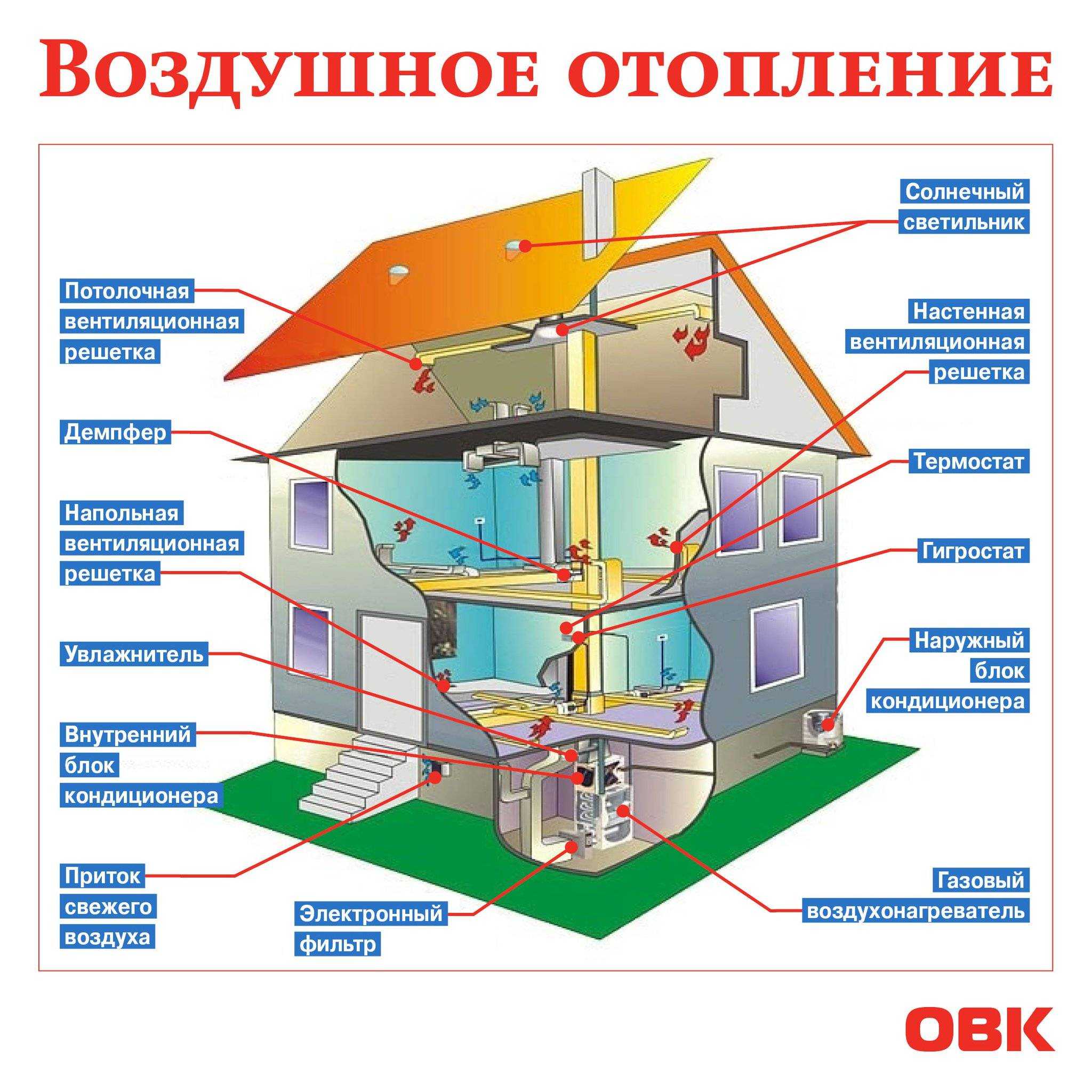

Фото 1. Схема воздушного отопления двухэтажного частного дома. Стрелками обозначены части отопительной конструкции.

Горизонтальные уровни нагревающих воздуховодов, как правило, находятся под полом каждого этажа, а также в потолке верхнего уровня, таким образом, охватывая здание как снизу, так и сверху. Отдельно монтируется система сбора воздуха внутри дома и снаружи. Внутренний воздух проходит очистку и увлажнение в основном узле, а внешний служит для дополнительной вентиляции и обновления.

Как установить

В установке подобной системы есть работы, для которых необходимо привлечь профессионалов, и те, что некоторые домовладельцы делают самостоятельно. К первым относятся:

• расчёт и проектирование системы;
• установка газового оборудования.

Ко второй категории относится монтаж некоторых частей системы (воздуховодов, датчиков). Это позволяет удешевить организацию обогрева. Проектирование и монтаж такого отопления оптимально начинать вместе с планированием дома, так как все части лучше скрыть в полах и потолках, а также сразу выделить место для установки основного узла.

Последовательность установки воздушного отопления дома:

1. проектирование системы;
2. закупка оборудования;
3. установка оборудования основного узла;
4. монтаж магистрального воздуховода;
5. монтаж остальных воздуховодов и решёток;
6. установка дополнительного оборудования (датчики температуры, влажности);
7. пусконаладочные работы;
8. отделочные работы, в результате которых составляющие отопительной системы закрываются.

Итак

СВО применяют очень часто. Если речь идёт о больших помещениях – ангарах, складах, мастерских, спортзалах, то здесь воздушное отопление – отличное выгодное решение.

В Европе, штатах и Японии около 80% всех домов строится с воздушным отоплением.

Сравнивать, однако, Россию с этими странами не всегда корректно – разные климатические условия, другие цены на топливо и т.д.

Если вы обладаете уютным загородным домиком, то легко его оснастите, например Бренераном, и, возможно, гофром для соседней комнаты. Но, если у вас коттедж и вы хотите перевести его на СВО,- хорошо подумайте. Это регулярное тех. обслуживание, сложность монтажа и расчётов, за те же деньги.

Если же ваш дом, ещё в стадии разработки, и вы можете спроектировать его под воздушное отопление – всё в ваших руках! Существуют целые посёлки, построенные с использованием СВО в Подмосковье, Ростовской области и Якутии.

Пример теплового расчёта

В качестве примера теплового расчёта в наличии есть обычный 1-этажный дом с четырьмя жилыми комнатами, кухня, санузел, “зимний сад” и подсобные помещения.

Фундамент из монолитной железобетонной плиты (20 см), наружные стены – бетон (25 см) со штукатуркой, крыша – перекрытия из деревянных балок, кровля – металлочерепица и минеральная вата (10 см)

Габариты здания:

• высота этажа – 3 м;
• малое окно фасадной и тыльной части здания 1470*1420 мм;
• большое окно фасада 2080*1420 мм;
• входные двери 2000*900 мм;
• двери тыльной части (выход на террасу) 2000*1400 (700 700) мм.

Общая ширина постройки 9.5 м2, длинна 16 м2. Отапливаться будут только жилые комнаты (4 шт.), санузел и кухня.

Для точного расчёта теплопотерь на стенах из площади внешних стен нужно вычесть площадь всех окон и дверей – это совсем другой тип материала со своим тепловым сопротивлением

Начинаем с расчёта площадей однородных материалов:

• площадь пола – 152 м2;
• площадь крыши – 180 м2 , учитывая высоту чердака 1.3 м и ширину прогона – 4 м;
• площадь окон – 3*1.47*1.42 2.08*1.42=9.22 м2;
• площадь дверей – 2*0.9 2*2*1.4=7.4 м2.

Площадь наружных стен будет равна 51*3-9.22-7.4=136.38 м2.

Переходим к расчёту теплопотерь на каждом материале:

• Qпол=S*∆T*k/d=152*20*0.2/1.7=357.65 Вт;
• Qкрыша=180*40*0.1/0.05=14400 Вт;
• Qокно=9.22*40*0.36/0.5=265.54 Вт;
• Qдвери=7.4*40*0.15/0.75=59.2 Вт;

В итоге подсчитаем мощность котла: Ркотла=Qпотерь*Sотаплив_комнат*К/100=19628.4*(10.4 10.4 13.5 27.9 14.1 7.4)*1.25/100=19628.4*83.7*1.25/100=20536.2=21 кВт.

Расчёт количества секций радиаторов произведём для одной из комнат. Для всех остальных вычисления аналогичны. Например, угловая комната (слева, нижний угол схемы) площадь 10.4 м2.

Для этой комнаты необходимо 9 секций радиатора отопления с теплоотдачей 180 Вт.

Переходим к расчёту количества теплоносителя в системе – W=13.5*P=13.5*21=283.5 л. Значит, скорость теплоносителя будет составлять: V=(0.86*P*μ)/∆T=(0.86*21000*0.9)/20=812.7 л.

В результате полный оборот всего объёма теплоносителя в системе будет эквивалентен 2.87 раза в один час.

1. Расчет системы отопления частного дома: правила и примеры расчёта
2. Теплотехнический расчет здания: специфика и формулы выполнения вычислений практические примеры

1 Воздушный обогрев дома – достоинств много, а недостатков мало

Многие системы отопления современности имеют достаточно серьезные недостатки. Это заставляет собственников недвижимости искать более эффективные варианты обогрева. В последние годы немалую популярность стали набирать воздушные системы, которые одинаково качественно отапливают и огромные помещения (как жилые, так и производственные или административные), и совсем небольшие дома с несколькими комнатами. Такой вид обогрева характеризуется следующими достоинствами:

1. 1. Нет необходимости тратиться на приобретение труб и батарей отопления, а также на их установку.
2. 2. Показатель полезного действия воздушных систем приближается к 90 %.
3. 3. Возможность обустройства в рамках одного проекта комбинированного комплекса поддержания требуемой температуры в частном доме (кондиционирование плюс отопление).
4. 4. Полная безопасность эксплуатации оборудования. Рассматриваемые нами системы оснащаются высокочувствительной автоматикой. Именно она ежесекундно контролируют работу отопления. Как только возникает какой-либо сбой, появляется опасность утечки, автоматика отключает используемые воздушные установки.
5. 5. Малое энергопотребление, доступная стоимость и быстрая окупаемость устанавливаемого оборудования для обогрева. Воздушное отопление для любого частного дома будет по-настоящему выгодным и экономичным.
6. 6. Эстетичность. Жилище не нужно загромождать радиаторами и магистралями, соединяющими их. За счет этого все свободное пространство в помещениях можно использовать для создания шикарных интерьеров.
7. 7. Простота эксплуатации. Запуск системы, выбор требуемого режима ее функционирования, остановка оборудования и многие другие процессы выполняются в режиме автоматического управления. Вероятность совершения ошибки со стороны человека при использовании воздушного отопления сводится, по сути, к нулю.

Кроме того, описываемый вид обогрева отличается долговечностью и надежностью. Если проект отопления составлен правильно, монтаж выполнен без ошибок, а регулярное обслуживание производится вовремя, сеть будет служить 20–25 лет без малейших аварий. Отметим и уникально высокую скорость воздушного нагрева. В случаях, когда температура в комнате была нулевой либо отрицательной, после запуска оборудования на полный прогрев помещения требуется максимум 30–40 минут.

Воздушный обогрев дома

К недостатку воздушного отопления относят необходимость достаточно частого (и обязательно регулярного) его техобслуживания. Еще один минус – энергозависимость описываемых комплексов. Оборудование работает от электричества. Если в доме не будет света, система остановится. Решить данную проблему можно лишь одним способом – позаботиться об установке дополнительного (автономного) источника электрического питания.

Воздушный обогрев теплицы

Воздух обладает очень хорошими теплоизоляционными свойствами, поэтому при строительстве теплицы стоит использовать поликарбонат или продумать двойное остекление.

В теплице необходимо установить воздуховоды для равномерного прогрева почвы и воздуха.

Схема воздушного обогрева

Нагревать его можно с помощью дров, газа или электроэнергии. Есть несколько способов обустроить подобную систему.

Самым простым и примитивным вариантом будет подача воздуха, нагретого от костра. Для этого по центру устанавливается труба, диаметр которой должен быть примерно полметра, а длина — 2,5 метра. Один конец выходит за пределы теплицы, и в него подается горячий воздух.

• Можно использовать тепловой генератор, который обеспечивает подачу теплого воздуха благодаря полиэтиленовому рукаву. Он крепится на потолке и дополняется перфорацией. Главный недостаток такого варианта — невозможность выполнить качественный обогрев грунта воздухом.
• Еще один способ — использовать газовый конвектор. Он создает воздушный поток, который циркулирует по теплице. Недостаток такого метода — надо делать разводку газовых труб, а посадки размещать на достаточном расстоянии от конвектора. Кроме того, при таком способе сжигается кислород, поэтому необходимо продумать вентиляцию.

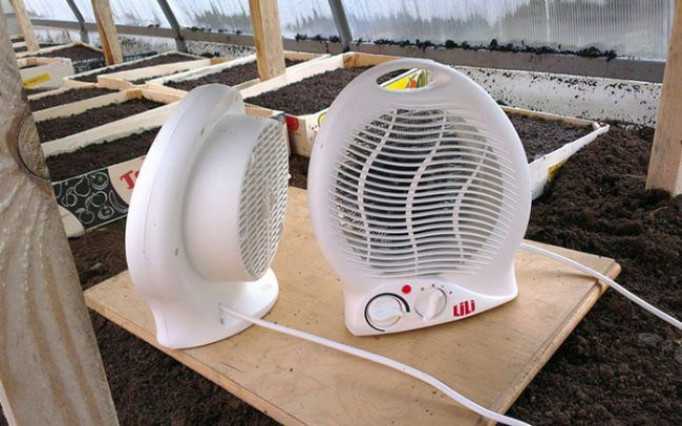

Можно использовать тепловые приборы — вентилятор, тепловую пушку. Чтобы растения не пострадали, труба прокладывается под грядками и в определенном месте выводится наружу, где к ней крепится источник тепла.

Отопление в теплице 5 поколения своими руками

Инновационная технология в теплицах 5 поколения предусматривает распределение потоков воздуха через воздушные рукава обеспечивая прецизионное управление климатом. Концентрация СО2 равномерно по всей теплице, отклонения температуры как в горизонтальной, так и вертикальной плоскостях составляют 1-2 Со, что само по себе является серьезным технологическим достижением.

Распределение потоков воздуха в теплице 5 поколения

Виды систем и их особенность

Вариантов систем отопления дома масса, они разделяются по нескольким критериям, которые влияют на выбор будущих хозяев. Системы делятся по способу циркуляции воздуха, типу нагрева и структуре. А также по масштабам применения системы.

Воздушное отопление разветвляется на два типа: местное и централизованное. Каждый из видов включает в себя индивидуальное оборудование, для первого случая оно локальное, для второго — канальное.

Местное отопление

Вариант, при котором происходит обогрев только одной комнаты. Бывает, что отапливается какая-то зона в помещении. Для этого владельцы используют локальное оборудование: тепловентиляторы разнообразных структур и сложности (тепловые завесы, напольные, настольные или настенные приборы). Часто встречаются предметы с электрической генерацией тепла.

Воздушное централизованное отопление

Используют для прогрева целого здания или дома. Для данной системы нужно устанавливать канальное оснащение: разводку трубопроводов и воздуховодов. Они подключаются к нескольким или одному отопительным объектам. Отапливаемая площадь и мощность оборудования влияют на количество используемых генераторов тепла.

Температурный датчик устанавливают в каждом отапливаемом помещении. Благодаря этому можно контролировать текущие параметры и подавать необходимую команду инструментам и устройствам, когда нужно. Это делается для распределения воздушных, паровых и водяных потоков.

Важно понимать, что воздушные системы отопления работают в сочетании с вентиляцией и кондиционером. Кроме того, система может работать самостоятельно, исходя из предложенной схемы

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

• увеличить разницу температур между «подачей» и «обраткой»;
• увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Составление проекта

Как и любая другая система отопления воздушная также нуждается в первичном проекте, который для частного дома можно сделать своими руками. В проекте и расчете необходимо учитывать следующее:

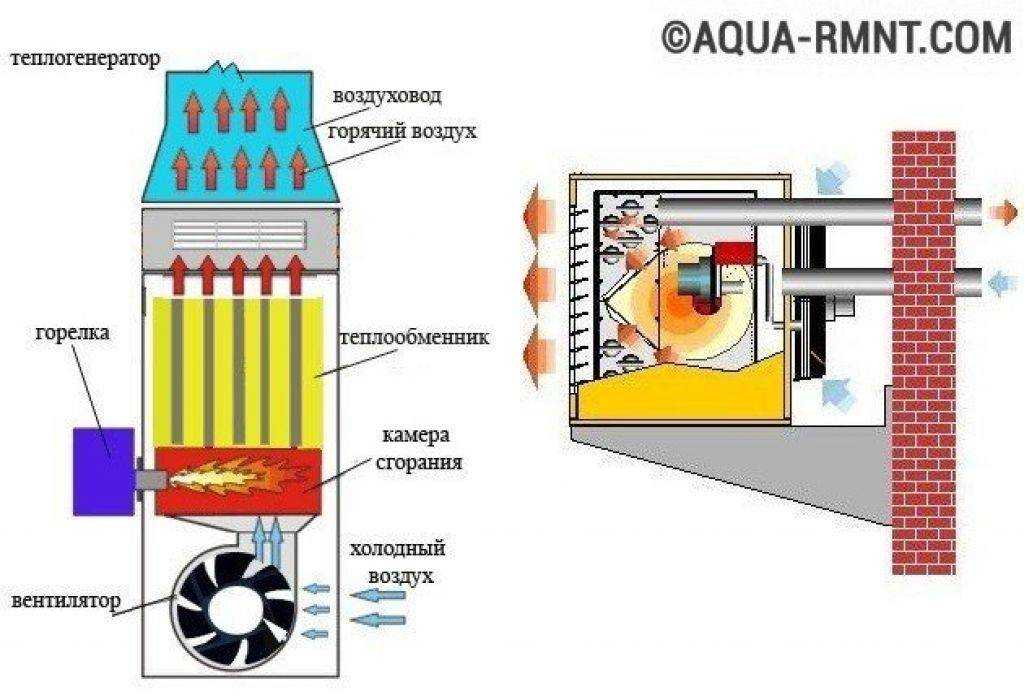

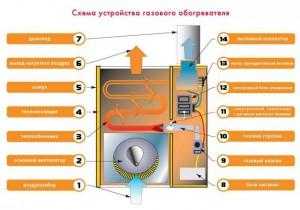

Устройство газового обогревателя

• Отопительный котел соответствующей мощности, который с учетом тепловых потерь способен обогревать все помещения.
• Скорость движения теплых воздушных масс.
• Количество тепла, которое здание теряет через стены, крышу, пол, окна и двери.
• Аэродинамическая характеристика, которая зависит от сечения воздуховодов, и рассчитывается для определения снижения напора воздушного потока.

Прежде чем браться за теплотехнический расчет, убедитесь, что ваших знаний хватает для этой работы, поскольку неправильно сделанный проект может принести такие явления, как вечный сквозняк в жилых помещениях, а это чревато простудными заболеваниями, постоянным шумом работающего вентилятора и вибрацией, которая неизменно будет создаваться в воздуховодах. А перегрев теплообменника может привести к выходу из строя самого отопительного агрегата.

Воздушное отопление частного дома предполагает устройство вентиляции для пополнения внутреннего пространства свежим воздухом и отвода отработанного.

Делая теплотехнический расчет, следует учитывать, что вентиляционной системой в помещение подается около 25% охлажденного воздуха извне.

После проведенных расчетов нужно выбрать место установки воздуховодов. Как ранее упоминалось, они могут располагаться под потолком или быть изготовленными в плинтусном исполнении. Здесь правил и инструкций не существует. Каждый волен выбирать то, что ему больше подходит. В любом случае рукава воздуховодов должны располагаться как внизу, так и вверху. Поскольку воздушные массы должны циркулировать, охватывая все пространство помещения. Рекомендуется выходы каналов, подающих теплый воздух устраивать там, где чаще и дольше всего находятся люди.

СИСТЕМЫ ОПОВЕЩЕНИЯ И УПРАВЛЕНИЯ ЭВАКУАЦИЕЙ

Это тоже обязательное к установке оборудование. Вопрос только в виде и характере формируемых сигналов. Всего существует пять типов СОУЭ от 1-го, требующего установки звукового оповещателя до 5-го – речевого оповещения со множеством дополнительных опций и возможностей.

Помимо сирен и громкоговорителей в состав СОУЭ могут входить световые указатели “Выход”, направления движения, а при наличии в здании системы пожаротушения – соответствующие информационные табло.

Управление осуществляется АУПС. Стоит заметить, что первый и второй тип оповещения настолько привычен, что, зачастую, рассматривается как неотъемлемая часть противопожарной сигнализации.

Состав, типы, требования к выбору и монтажу СОУЭ описаны здесь.

Принцип работы воздушного отопления

Работа современных систем воздушного обогрева основана на нагреве воздуха теплогенератором. От него тёплый воздух подаётся в помещения по воздуховодам через вентиляционные решётки.

Холодный воздух к теплогенератору поступает как из здания, так и снаружи через отдельные воздуховоды и отверстия.

Воздух циркулирует естественно или принудительно. В первом случае это происходит без дополнительного оборудования за счёт того, что тёплый воздух легче, он поднимается, а холодный опускается. Эта схема чувствительна к открытию окон и дверей. Поэтому часто выбирают принудительную циркуляцию, которая осуществляется с помощью специального вентилятора.

Достоинства

Их несколько:

• экономичность эксплуатации;
• коэффициент полезного действия до 95%;
• быстрый прогрев помещений;
• отсутствие жидкого теплоносителя и связанных с ним проблем (например, повреждений труб при заморозке);
• эстетичность (нет труб, радиаторов);
• возможность с помощью такой системы очищать, вентилировать, кондиционировать и увлажнять воздух;
• автоматизация при установке специального оборудования;
• безопасность, обеспечиваемая различными датчиками;
• экономия при частичной самостоятельной установке.

Недостатки

Они также существуют, это:

• монтаж отопления при строительстве здания (иначе его части могут портить интерьер);
• потребность постоянного контроля и технического обслуживания;
• дороговизна в России, в том числе из-за низкого распространения;
• сложность проектирования, связанная со специальными расчётами;
• энергозависимость (в случае перебоев в центральном энергоснабжении требуется дополнительный источник питания).

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.
