Как отремонтировать насос ручеек своими руками

Устранение самых частых неполадок

Первая из них – ослабевание гаек на штоке вибратора. Якорь постоянно поддается колебаниям, от них гайки постепенно раскручиваются, что ведет к изменению положения детали. В результате вода перестает качаться. А насос работает вхолостую. Защита насоса от сухого хода в этом случае проводится путем разборки и затягивания гаек у основания штока. Верхнюю гайку в обязательном порядке нужно зафиксировать второй обычной или гроверной гайкой.

Второй причиной холостого хода прибора является нарушение работы клапанов. Такая проблема характерна для работы аппарата в жидкостях с высоким количеством абразивных веществ. Они повреждают материал клапана и приводят к его быстрому износу. В этом случае также нужно разбирать устройство и в случае необходимости менять клапаны на новые. Не лишним будет заодно проверить и состояние штока якоря. Эта деталь очень чувствительна к повреждениям, а в случае неисправности практически не подлежит замене.

Также к поломкам относится обугливание провода питания или внутренних частей аппарата. Такие проблемы возникают при нарушении обмотки электромагнита и в случае повреждений участка кабеля. Кабель лучше не укорачивать и не собирать из нескольких частей. В случае поломки необходима полная замена на новый. Если дело в обмотке, то ремонт своими руками возможен. В этом случае снимается старая обмотка и катушка перематывается заново. Главным условием является подбор проволоки нужного диаметра и точное количество мотков.

Замена кампаунда

Катушка внутри аппарата изолируется от алюминиевой поверхности корпуса специальным составом – кампаундом. Он также отвечает за фиксацию магнита и его защиту от магнита. Но при длительном использовании прибора в холостом режиме он корпус расширяется от температуры и кампаунд может отслаиваться, что приводит к нарушению изоляции.

При ремонте насоса малыш в этом случае кампаунд заменяется на герметиком или жидким стеклом. Весь процесс проходит следующие этапы:

1. Разборка устройства методом, описанным выше.
2. Поиск места отслоения. Проводится он с помощью небольшого молоточка или металлического болта. Постукивая по корпусу, необходимо отметить места, в которых звук более гулкий. Это и есть пустоты, где кампаунд отошел от стенок.
3. Все составные части устройства изымаются и промываются, пользуясь случаем. Нужно убрать всю грязь, налет и наслоения.
4. После этого на поверхности узла магнита и на внутренней плоскости корпуса делаются борозды болгаркой или другим инструментом. Их можно делать в хаотичном порядке.
5. Дальше обе поверхности обезжириваются, и на них наносится герметик или жидкое стекло.
6. Узел вставляется внутрь цилиндрического корпуса и придавливается на время засыхания герметика.
7. После того, как все стыки прихватываются, помпа собирается назад.

Использование второго насоса

При поломке основных узлов, составляющие прибора можно взять из второго (донорского) насоса. В этом случае есть вероятность сделать из двух сломанных устройств одно рабочее

При этом важно подобрать правильную модель, чтобы максимально точно подобрать комплектующие

Кроме того, в модели «Малыш-М» клапаны всасывания находятся на верхней крышке, что отличает их от стандартной версии «Малыш». А вариант «Малыш-З» рассчитан на узкие скважины и его крышка по своим габаритам на другие модели не подойдет.

В качестве донорских механизмов используются катушка электромагнита, клапаны, верхняя крышка устройства, поршень. При повреждении штока якоря, его нельзя извлечь из корпуса без специального оборудования. В этом случае можно заменить весь узел вибратора.

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

О тонкостях использования в скважине

Чтобы понять, почему нельзя использовать вибрационный насос для скважины, нужно разобраться в тонкостях процессов, происходящих в гидротехническом сооружении. Как правило, трубопровод, по которому происходит откачивание воды из скважины, опускается до самого водоносного горизонта. На конце этой трубы стоит сетчатый фильтр, который задерживает мелкие примеси и не даёт им попадать в трубопровод вместе с водой. В результате этого со временем на этом фильтре собирается много мусора, песка, ила и частичек глины. В итоге налёт может принимать конусовидную форму.

Поскольку любой мощный вибрационный агрегат, будь то Малыш или другая модификация, создаёт сильные вибрации во время работы, от которых  конус из примесей приходит в движение. В итоге крупные частицы мусора поднимаются наверх конуса, а мелкие опускаются глубже к поверхности фильтра. Это приведёт к уплотнению  мелких примесей на сетке и засорению фильтра настолько, что он не будет пропускать воду. В итоге дебет гидротехнического сооружения понизится.

Может возникнуть и другая ситуация. Работа вибрационного насоса способствует формированию в воде вихревого потока, который будет поднимать со дна сооружения мелкие примеси, не задерживающиеся сеткой фильтра. Это может привести к двум вариантам исхода:

• Мелкий песок будет засасываться с водой, и из крана у вас будет течь вода с песком. Обычно в этом случае говорят, что скважина «пескует».
• Если песок забьёт насосное оборудование и трубопровод, то подача воды прекратиться и можно говорить, что скважина заилилась.

Очень многое при эксплуатации вибрационного агрегат Малыш в скважине зависит от породы грунта, в котором пробурено гидротехническое сооружение. Многие владельцы с успехом используют подобное оборудование в скважине. Всё дело в том, что их конструкции построены в плотных породах из камня, кварца, крупного песка. В итоге крупные частицы породы не могут забивать фильтр, и насос вместе со всем гидротехническим сооружением работает исправно. А вот те владельцы, которые использовали подобное оборудование в скважине, построенной на мелкий песок или супесь, очень быстро столкнуться с заиливанием или пескованием скважины.

Однако иногда даже в сооружениях, возведённых в плотной каменной породе, вибрационный агрегат может нанести вред. Всё дело в том, что постоянные вибрации, создаваемые прибором, могут со временем вызвать смещение деталей обсадной колонны. Это может привести к обвалу скважины, а если гидротехническое сооружение находится недалеко от дома, то и разрушению фундамента.

Хотя в некоторых случаях вибрация агрегата может быть полезной. Например, подобное оборудование с успехом используется для разработки и прокачки новых скважин. Небольшое разрушение породы в этом случае способствует увеличению производительности гидротехнического сооружения. Однако выполнять работу по раскачке водозабора может только специалист.

Какие насосы подходят для колодцев ↑

Ответ на вопрос, какой насос лучше для колодца, зависит от многих факторов. В частности, значение имеют характеристики самого колодца, количественные потребности хозяев дома в воде, необходимость создания давления в домашнем водопроводе и, конечно же, стоимость. Речь идёт о полном комплекте оборудования для водоснабжения, а не только о помпе. Чтобы организовать полноценное водоснабжение домашнего водопровода и системы полива сада-огорода, потребуется также резервуар-накопитель для воды и автоматика, которая обеспечит поддержание постоянных параметров водопроводной сети, защиту устройств от перегрузок. Сделаем краткий обзор комплексных систем «помпа + накопитель + автоматика»:

Готовая насосная станция — весьма рациональный вариант для водоснабжения индивидуального дома, но только при условии, что глубина колодца относительно невелика. Поверхностная помпа, входящая в комплект станции, может поднять воду лишь с глубины 10-15 м. Впрочем, для большинства колодцев, в отличие от более глубоких скважин, это как раз подходит. Преимущество станции в том, что за умеренные деньги потребитель получает полностью укомплектованную систему «3 в 1». В её состав входит, помимо помпы, автоматика и небольшой гидроаккумулятор (мембранный бак), с помощью которого можно создать достаточно высокое давление в водопроводе. В колодец опускается только всасывающий шланг.

Насосную станцию целесообразно установить в техническом помещении дома, в колодец опустится только подающий шланг, что упрощает её установку и эксплуатацию

Преимущество центробежных насосов состоит в значительной производительности при большой высоте подъёма, что особенно важно при использовании в глубокой скважине с высоким дебитом. К сожалению, большинство «деревенских» колодцев не может похвастаться ни полноводностью, ни глубиной. Последний показатель зачастую косвенно определяет качество воды: как правило, чем глубже, тем она чище

Погружные помпы как нельзя лучше сочетаются с мембранными баками, гидроаккумуляторами, способными создавать и поддерживать в водопроводе высокое «городское» давление. Единственный недостаток комплекта центробежный насос + мембранный бак — значительная стоимость

Последний показатель зачастую косвенно определяет качество воды: как правило, чем глубже, тем она чище. Погружные помпы как нельзя лучше сочетаются с мембранными баками, гидроаккумуляторами, способными создавать и поддерживать в водопроводе высокое «городское» давление. Единственный недостаток комплекта центробежный насос + мембранный бак — значительная стоимость.

Помимо скважинных насосов, которые также можно использовать и в колодцах, существуют специальные «колодезные» модели, адаптированные для конкретных условий эксплуатации. Например, Grundfos серии SB.

Главное достоинство вибрационных насосов — чрезвычайно низкая цена. Дополнительные плюсы: неприхотливость к наличию загрязнений, надёжность, долговечность, высокая ремонтопригодность. Высота подъёма, которую может обеспечить вибрационная помпа, довольно велика, производительность заметно меньше, чем у центробежных. Но для колодцев этих возможностей более чем достаточно. Минус — «вибрационники» не могут создать высокое давление в мембранном баке. Из-за этого их рекомендуется использовать в паре с накопительным открытым баком, располагаемым в верхней точке водопровода. Давление, конечно, меньше, чем в мембранном, и не столь стабильно, но для обычных бытовых нужд и полива участка его хватает.

Одно из достоинств вибрационного насоса — относительная простота конструкции, небольшое количество движущихся элементов

Особо подчеркнём, что систему «вибрационник + открытый бак-накопитель», в отличие от альтернативных вариантов, несложно самостоятельно заполнить и запустить. Так же просто слить. Это делает её оптимальным «дачным» решением, когда водопровод приходится ежегодно консервировать на зиму.

Включение/отключение вибрационного насоса осуществляется поплавковым выключателем, установленном в накопительном баке. Чтобы бак не переполнялся, его снабжают аварийным переливом.

Сфера применения

Для начала рассмотрим, как и где применяется насос вибрационного типа:

Существует множество преимуществ такого насоса, которые уже много времени заставляют садовников и дачников делать выбор в свою пользу.

Вот некоторые из них:

1. Вибрационные насосы имеют достаточно простое строение, поэтому не требуют сильного ухода и практически не ломаются.
2. Данная конструкция не боится практически любых условий, таких как высокие или низкие температуры природной среды, щелочная или соленая вода.
3. Насосы способны создавать большое давление, а водой обеспечивать на значительные расстояния.

Таким образом, насос вибрационного типа не требует больших усилий в эксплуатации, не нуждается в частом ремонте и уходе, неприхотлив к окружающей среде и способен давать отличные результаты. К тому же цены на вибрационные насосы вполне достойные.

Как продлить срок службы вибрационного насоса

Продолжительность пользования вибрационным насосом — важный момент, который интересует покупателей. Чтобы увеличить срок службы вибрационного насоса, необходимо придерживаться рекомендациям производителя и ориентироваться на технические параметры в паспорте изделия.

В список ключевых правил использования вибрационного насоса входят:

• обязательная чистка фильтров и проверка состояния комплектующих;
• использование защиты в насосе. Насос не должен перегреваться и работать с высокими рисками износа из-за работы без поступающей жидкости. В этом случае лучше всего подойдет автоматика для предотвращения подобных ситуаций;
• источник с водой должен быть подходящего диаметра. При вибрациях происходит воздействие на стенки труб. Из-за этого они могут повреждаться. Потребуется дополнительная защита.

Со временем эксплуатации насос может забиваться. В этом случае необходима регулярная чистка оборудования. Также есть риски коррозии отдельных элементов. В этом случае ухудшается производительность вибрационного насоса. Знание этих элементарных вещей и периодическая профилактика помогут сохранить свойства насоса.

Скважины часто имеют песчаное дно. Если уровень воды в них падает, насос начинает всасывать песчинки. Из-за этого внутренняя система засоряется. Он не может работать с указанной производительностью и может обернутся поломкой. Также через сантехнические приборы поступает загрязненная вода, которую нельзя использовать для приготовления пищи и потребления. Даже если на трубе есть фильтр, он не способен защитить насос от поступления примесей. Если крупные фракции блокируются, но мелкие песчинки проходят в систему.

Вибрационные насосы необходимо обязательно использовать по назначению. Если вы пренебрегаете прописанными производителем правилами, вероятны следующие трудности:

• разрушение самого источника с водой. Из-за разрушения скважины в систему попадают мелкие частицы песка;
• разрушение фундамента. Если вблизи скважины есть сооружения, есть риски их разрушения;
• повреждение самого насоса. Если он засоряется, происходит засорение его и скважины.

Подключение и правила эксплуатации

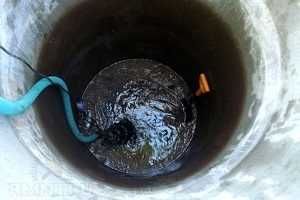

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Для этого нужно выполнить ряд простых шагов:

1. Распаковать насос “Ручеек”, расправить электрокабель.
2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
4. На отверстие для забора воды надеть специальный защитный фильтр.
5. Аккуратно и плавно опустить насос в колодец или скважину.
6. Закрепить капроновый шнур.
7. Подключить насос к электропитанию.
8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

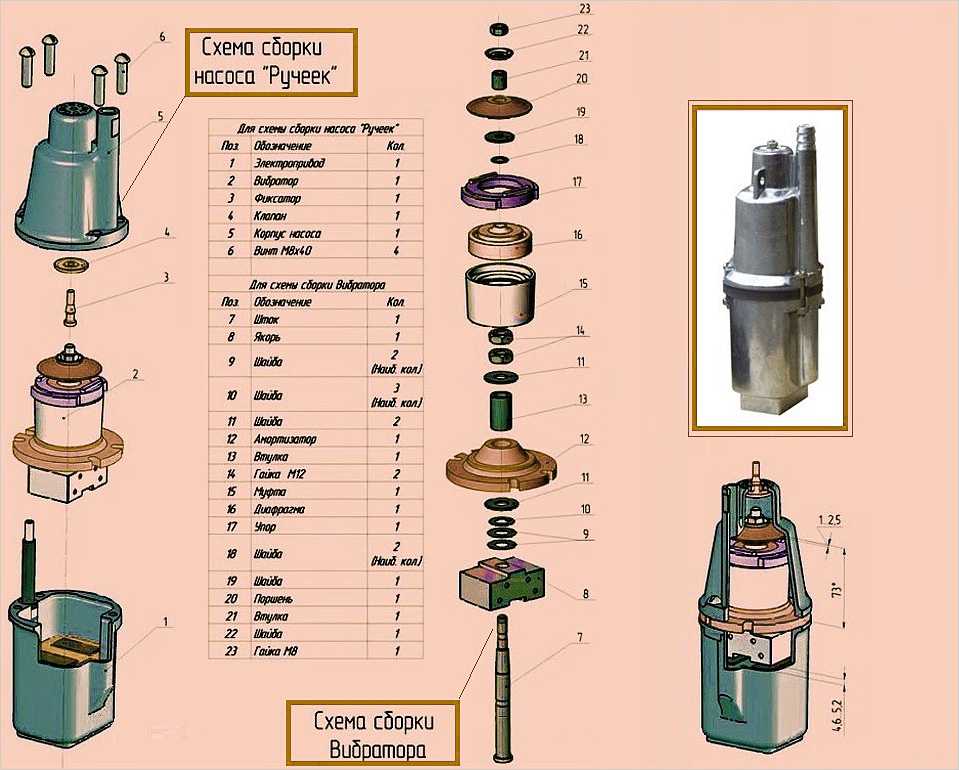

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Насосная станция

Сегодня можно часто встретить вопрос, а можно ли сделать насосную станцию из «Малыша»? В принципе, никаких проблем нет. Это все тот же погружной насос, хоть и маломощный.

Для этого придется дополнительно к насосу приобрести гидроаккумулятор и обратный клапан на подающий трубопровод. Понятно, что гидроаккумулятор должен быть снабжен реле давления. Все эти дополнительные элементы локального водопровода себя оправдают, потому что на даче появится полноценная водопроводная система, работающая с определенным давлением воды внутри трубной разводки, плюс – постоянное наличие воды за счет бака гидроаккумулятора. Такая система будет снабжать водой дачу даже в случае отключения электроэнергии. Понятно, что на определенное время в зависимости от объема накопительного резервуара.

Насосная станция с Малышом

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Принцип работы вибрационного насоса

Погружные вибрационные насосы являются насосами инерционного типа. Принцип действия инерционных насосов основан на возбуждении колебательных процессов в жидкости, способствующих ее перемещению. Переменная сила тока посредством упругого амортизатора превращается в механические колебания поршня и якоря. Вибрируя, поршень создает в стакане гидравлический удар. Одновременно с этим происходит закрытие входных отверстий клапаном, в результате чего вода выталкивается в напорный патрубок.

При включении насоса в сеть якорь притягивается к магниту. Каждые полпериода токовой волны полюса перемагничиваются, и якорь обратно откидывается амортизатором. Таким образом, за один период якорь притягивается дважды, а, учитывая, что частота переменного тока в нашей стране и в Европе составляет 50 Гц, за одну секунду якорь притягивается к магниту 100 раз. Соответственно, поршень, находящийся с якорем на одном штоке, вибрирует с этой же частотой.

Ограниченное клапаном и поршнем пространство в корпусе насоса образует гидравлическую камеру. Что же происходит при колебании поршня в гидравлической камере? Поскольку перекачиваемая насосами вода представляет собой смесь двух компонентов, содержащую растворенный и нерастворенный воздух, она имеет некоторую упругость, а, соответственно, при механическом воздействии пружинит. Вода разжимается и сжимается подобно пружине и в напорный патрубок вытесняются ее излишки. Таким вот нехитрым способом и осуществляется перекачивание воды насосом. Клапан при этом не только обеспечивает впуск воды, но и ограничивает ее выход через всасывающие отверстия.

Модификации насоса

Модельный ряд представлен следующими модификациями:

Малыш (стандартный)

В нем заборное устройство для воды находится в нижней части. Помпа чаще всего качает воду из открытых источников, находящихся на значительных расстояниях, и ликвидирует затопления погребов и зданий. Во избежание поломки насоса, его не рекомендуют применять в водоемах, имеющих сильные загрязнения.

Малыш-К

Отличие от первой модели в том, что в его корпусе встроено термическое реле, отключающее насос в автоматическом режиме при перегревании. Эта функция позволяет не наблюдать за работой прибора, а заниматься своими домашними делами, в то время, когда он качает воду. Корпус насоса данной модификации может иметь маркировочное обозначение в виде буквы «П». Эта буква означает, что корпус изготовлен из пластмассы.

Если такое обозначение отсутствует, значит корпус насоса «Малыш» алюминиевый, что делает его более надежным при эксплуатации.

Малыш — М

Отличительная черта от предыдущих моделей в том, что всасывающее устройство находится в верхней части прибора. Остальные технические показатели схожи с предыдущими моделями. Такой погружной насос эффективно трудится в скважинах и колодцах. Его можно опускать и в загрязненные источники, так как, благодаря верхнему водозабору, он не будет засоряться песком и илом.

Малыш -3

В этой модификации всасывающий патрубок также расположен в верхней части насоса. Модель имеет более скромные возможности и характеристики по сравнению с другими разновидностями.

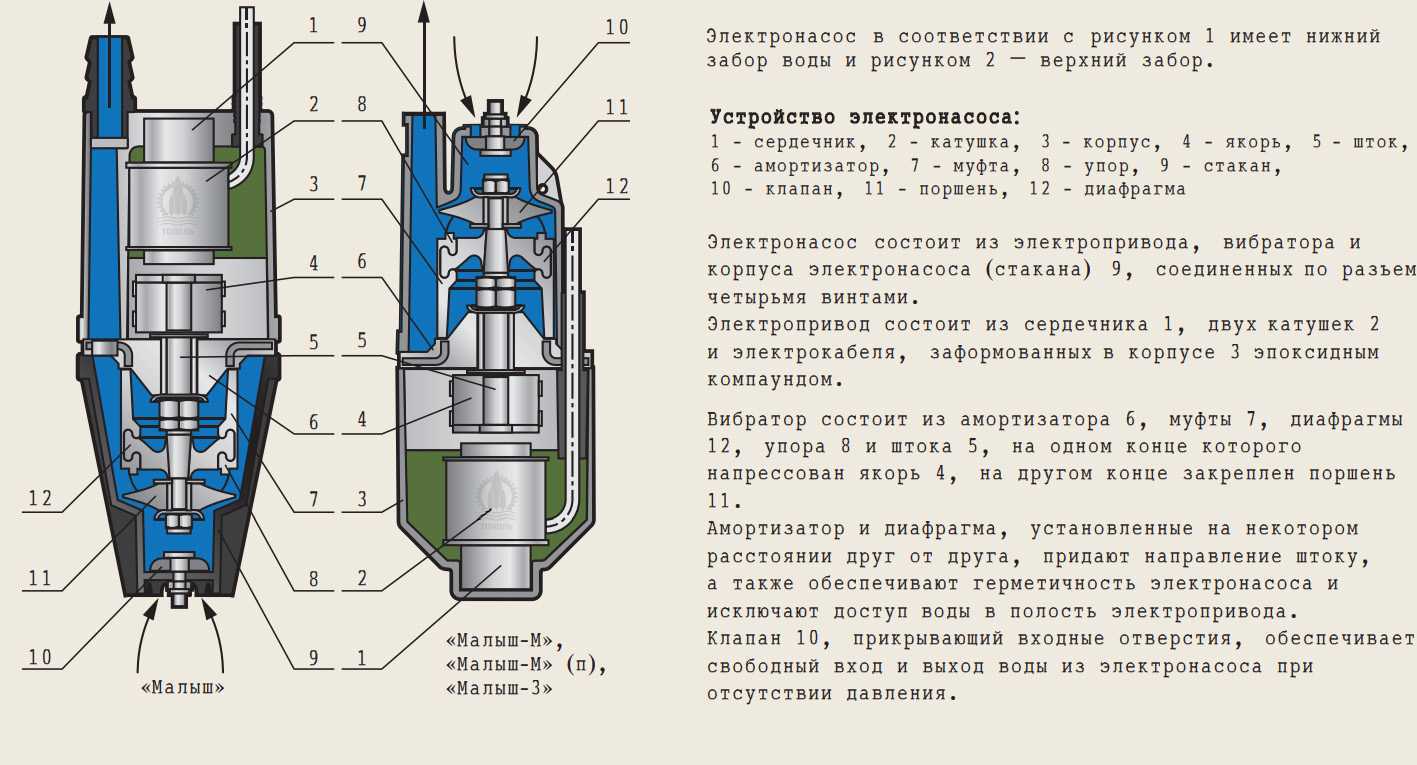

Устройство водяной помпы отличается простотой. В его состав входят: герметичный корпус, что полностью исключает проникновения в него жидкости. В корпусе помещен электрический привод, который включает сердечник с двумя катушками и вибрирующее устройство.

Специальный клапан, расположенный у устройств с верхним забором вверху, с нижним забором внизу корпуса, закрывает входные отверстия и обеспечивает свободное поступление или отвод воды при отсутствующем давлении.

Виды

Существует несколько видов вибрационный насосов, каждый из которых отличается по своей функциональности.

Предлагаем вам рассмотреть каждый вид вибрационного насоса, чтобы определить, какой именно вам нужен:

1. Погружной насос.
   Этот тип насосов вам понравится, если глубина нужной вам скважины около 8-9 м. Насос другого типа для данной цели не подойдет. В свою очередь, погружные насосы бывают с нижним забором воды и насосы верхнего забора воды.

   Всасывающие клапаны их располагаются сверху и снизу насоса соответственно. Преимущества верхнего забора заключается в том, что в воду не попадает песок и грязь. Соответственно, для грязной воды нужно использовать насос с верхним забором.

2. Мини-вибрационный насос.
   Основное преимущество такого насоса – компактный размер. Выбор в пользу этого вида насоса стоит сделать в том случае, если большие габариты обычного насоса будут мешать вам при эксплуатации.
3. Насос с высокой мощностью.
   Мощность насоса может достигать до 220 Вт. Это зависит от напора воды. Поэтому нужно учитывать, на какую мощность способен выложиться насос, потянет ли он вообще нужную работу.

Если вы уже определились с типом насоса, который вам нужен, то необходимо учесть, что вибрационным насосам свойственны поломки. Для экономии средств весьма актуально знать, как починить насос своими руками.

Особенности монтажа и настройки

Устройства достаточно требовательны к установке. От того, насколько грамотно произведен монтаж, зависит работоспособность оборудования. При установке необходимо соблюсти следующие условия:

• аппарат не должен находиться на высоте ниже чем 50-70 см от дна канала и не должен соприкасаться с его стенками;
• кабель для подачи питания должен быть надежно изолирован;
• для крепления лучше всего использовать оцинкованный трос.

• оптимальная производительность;
• возможность перекачки грязной воды с примесями песка, грунта и другого мелкофракционного мусора;
• исключение перегрева при работе в холодной воде;
• надежность ввиду отсутствия сложных узлов в устройстве;
• выгодная стоимость;
• срок эксплуатации до 10 лет.
