Мягкая черепица: технология монтажа

Особенности монтажа обрешетки

При создании обрешетки для битумной черепицы необходимо учитывать некоторые нюансы.

• Обрешетка не должна устраиваться с соблюдением определенного шага, иметь ступенчатость или неровности. Подгонку стыков следует проделывать очень тщательно.
• Идеально ровная поверхность обрешетки обеспечивает плотное прилегание кровельного материала и позволяет предупредить возможные протечки.
• Для качественного устройства кровли необходимо очень тщательно выбирать как черепицу, так и материал для обрешетки.
• Следует учесть, что полуобрезная доска в случае мягкой черепицы не подходит. Как уже было сказано, укладка гибкой черепицы производится на кровле с углом уклона от 12 до 85 градусов. При пологой кровле лучше сначала по всей поверхности положить подкладку.

Некоторые из производителей предлагают применять сухие шпунтованные доски (их влажность должна быть в пределах 20%). Однако данный материал себя не оправдывает, так как доску может скрутить, к тому же отдельные доски могут отличаться по толщине на 2-4 мм, что в случае гибкой черепицы непозволительно, поскольку данный кровельный материал в точности повторяет все погрешности основания.

Крепление обрешетки должно обеспечить ее абсолютную неподвижность. Основными требованиями к самой обрешетке являются:

• гладкость;
• прочность;
• сухость;
• наличие вентиляционных ходов.

В соответствии с требованиями СНиП, влажность материала не должна быть более 20% от сухого веса.

При монтаже обрешетки следует учесть количество будущих нагрузок на ее поверхность: она должна выдерживать все возможные нагрузки и при этом не подвергаться деформации.

С учетом толщины снежного покрова в российской средней полосе оптимальная толщина материала для обрешетки (фанеры или досок) и размер шага стропильной системы подсчитывается с ориентировкой на шаг стропил.

Например:

Стропильный шаг составляет 500 мм – значит, толщина обрезной доски должна составлять 20мм, а OSB – 10 мм.

При стропильном шаге в 1200 мм, толщина используемой доски должна быть 30 мм, а OSB – 20 мм.

Если черепица с одной стороны покрыта самоклеящим слоем и предохранительной пленкой, ее укладка производится значительно быстрее и проще, с соблюдением определенного шага. Непосредственно перед укладкой пленка снимается, а плитка закрепляется на обрешетке с помощью гвоздей. В процессе нагревания под солнечными лучами происходит прикрепление нижней части черепицы к поверхности обрешетки и соседним плиткам, что обеспечивает надежность и герметичность монтируемого кровельного покрытия.

Для получения сплошного покрытия обрешетку на основе дерева под битумную гибкую черепицу монтируют в два слоя, в результате чего над стропильной конструкцией устраивается ровный сплошной деревянный настил с совершенно гладкой поверхностью.

Стыки деталей основания располагаются вразбежку, зазор должен составлять 2-4 мм, а разница в высоте — не более 2 мм. Для крепления досок (фанеры) пользуются ершеными оцинкованными гвоздями или анодированными саморезами: по длине они должны быть больше толщины основания в 2,5 раза. Необходимо избегать перекосов и четко соблюдать размеры скатов (они должны соответствовать проекту).

До начала монтажа необходимо осуществить контрольный обмер скатов для установления их перпендикулярности и плоскостности по отношению к карнизам и конькам. Данные обмеров необходимы для обеспечения геометрической корректности укладки мягкой черепицы.

Чтобы предупредить трение гибкой черепицы или появление перегибов, обрешетка должна устраиваться таким образом, чтобы на ней не было никаких острых углов или изломов.

С этой целью во время проведения работ по заготовке и подгонке строительных материалов для устройства обрешетки мягкую кровлю следует по возможности больше приближать к округленным формам во всем: абсолютно все каркасные линии должны быть без углов, максимально сглаженными.

Ее следует правильно хранить для того, чтобы избежать растрескивания, образования лотков и горбов (т.е. желобов и выпуклостей) на поверхности.

Снегозадержатели

Капельник и торцевая планка

Капельник и торцевые планки устанавливаются после монтажа кронштейнов непосредственно на подкладочный ковёр с нахлёстом не менее 50 мм. Прибиваются оцинкованными гвоздями в шахматном порядке в 2 ряда с промежутком в 120-150 мм в каждом ряду.

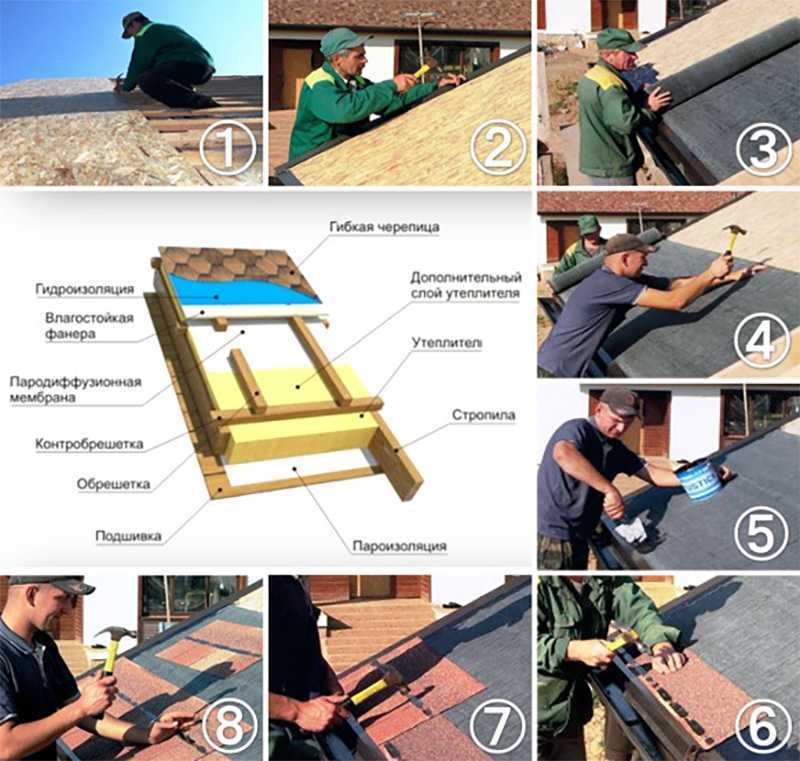

Устройство кровельного пирога

Конструкция покрытия кровли, состоящего из нескольких слоев, называется «Кровельным пирогом».

Состав «кровельного пирога» определяется исполнением чердачного помещения:

В таблице приведены составляющие  (номера позиций) кровельного пирога, которые используются в кровлях для разных типов чердачных помещений:

Döcke — монтаж гибкой черепицы

Основным элементом мягкой кровли Дёке (Docke) является черепица. В этом видео рассказывает как монтировать рядовую и коньково-карнизную черепицу.

04.02.2019

Подробнее

Döcke — кровельный пирог под черепицу

В этом видео показывается как устроен кровельный пирог для гибкой черепицы Деке (Döcke). Вентиляция, обрешётка, сплошное основание ОСП (OSB).

23.11.2018

Подробнее

Döcke — устройство карниза под гибкую черепицу

В этом видео показывается один из вариантов оформления карнизного свеса под мягкую кровлю (Деке).

02.11.2018

Подробнее

Döcke — монтаж подкладочного ковра

Подкладочный ковёр является обязательной частью кровельного пирога под гибкую черепицу Docke (Деке). В этом видео показывается как монтировать подкладочный…

09.01.2019

Подробнее

Döcke — монтаж металлических планок

Карнизная и фронтонная планки защищают деревянные части крыши от влаги и выполняют декоративную функцию. В этом видео показывается как монтировать и стыковать…

14.01.2019

Подробнее

Döcke — монтаж ендового ковра

В этом видео показывается как монтировать ендовый ковёр для устройства открытой ендовы из гибкой черепицы Деке (Docke).

23.01.2019

Подробнее

Döcke — монтаж конькового аэратора

В этом видео показывается как монтировать коньковый аэратор Дёке (Döcke) для мягкой кровли и рассказывается о его особенностях.

12.10.2018

Подробнее

Как пользоваться герметизирующим клеем К-36

Используют такой клей для герметизации узлов следующих типов:

• нахлестов на ендовый ковер рядовой черепицы;
• мест примыканий кровли к вертикальным элементом (проходкам);
• нахлестов самого подкладочного ковра.

В зависимости от типа участка нанесения расход клея К-36 составляет 0,1-0,7 литра на метр погонный.

Наносят клей по следующим правилам:

• Очищают место нанесения от масла, грязи, сыпучих материалов.
• На пыльные и пористые основы сперва наносят битумный раствор.
• На одну из соединяемых поверхностей наносят клей при помощи шпателя слоем в 0,5-1 мм толщиной.
• Ширину проклейки определяют согласно инструкции по монтажу.
• При выполнении оклейки примыканий к трубам или стенам наносят клей по всей площади соприкосновения.
• Затирают швы кирпичной кладки раствором по уровень кирпича. Склеивание происходит в течение 1-3 мин после нанесения клея в зависимости от окружающей температуры.

При низких температурах установка мягкой кровли может потребовать подогрева клея.

Хранить клей следует при температуре до +30 градусов, применять – в температурном диапазоне +5..+50 градусов. Полное высыхание клея в зависимости от окружающей температуры и толщины слоя клея происходит от 1 до 14 дней.

Технология монтажа мягкой кровли своими руками

Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ

Устройство мягкой кровли

На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.

Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.

Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.

Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.

Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

Устройство кровельного пирога

• Стропильная система
• Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
• Обрешетка
• Битумная черепица

Технология кладки кровельного ковра

Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.

Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.

Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.

Порядок действий при монтаже мягкой кровли своими руками

С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.
Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.

Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума

Такие крыши будут служить надежной защитой для дома не один десяток лет

Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.

Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».

В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.

Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом

Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.

Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.

Это тоже можно почитать:

• Монтаж водосточной системы
• Что такое волосяной гигрометр
• Лестница с коньком для крыши

https://youtube.com/watch?v=Nr4YRGBrE10

Технология производства

Гибкая черепица (она же мягкая кровля, в Америке — гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.

Слой стеклохолста

Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это — неорганический материал, не подверженный коррозию, гниению, не образующий плесени.

Монтаж черепицы.

Битумное покрытие

Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.

Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.

Каменная крошка

Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.

Скат каркасной крыши.

Качественная черепица

Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:

• Она гибкая – легко и без разрушения гнётся.
• Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
• Гранулят не осыпается и прочно держится на поверхности.

Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.

Особенности материала

Гибкой черепицей называют плитки с фигурным краем, изготовленный из стеклоткани, пропитанной модифицированным нефтяным битумом. Уложенная внахлест, такая кровля имитирует малораспространённое, но эстетичное гонтовое покрытие из деревянных чурок. Стеклохолст, входящий в состав битумной черепицы, может быть простым или армированным полиэстером. Технология производства этого материала включает обсыпку лицевой стороны бронирующей посыпкой из каменной или базальтовой крошки., придающей цвет и шероховатую фактуру кровле. Достоинствами гибкой черепицы считают:

1. Долговечность. Срок службы мягкой кровли на основе стеклоткани, армированной полиэстером, составляет более 70 лет, что полностью окупает затраты на устройство крыши.
2. Погодоустойчивость. Мягкая черепица выдерживает воздействие атмосферной влаги, ультрафиолетовых лучей и других неблагоприятных факторов среды, сохраняя эксплуатационные качества.
3. Эстетичность. Разнообразие форм и расцветок материала открывает огромные возможности для создания гармоничного, цельного образа дома.
4. Гибкость. Гибкие, эластичные плитки битумной черепицы подходят для обустройства крыш сложной формы с большим количеством скатов, ендовами и другими декоративными элементами.

Состав мягкой кровли

Характеристики мягкой черепицы

Укладка рядовой мягкой черепицы

Для того, чтобы впоследствии не возникало явных различий в цвете плиток укладываемой мягкой черепицы, следует монтаж проводить после того, как плитки из нескольких упаковок будут перемешаны. Начинать необходимо от центра карнизного свеса, постепенно перемещаясь к торцам крыши.

После того, как защитная пленка будет снята, плитку черепицы не нужно укладывать на другие плитки!

Закрепление каждой из плиток рядовой мягкой черепицы осуществляется с помощью 4 кровельных гвоздей, забиваемых на 2-3 см выше линии паза. Если гибкую черепицу монтируют на кровле с уклоном свыше 45°, закрепление осуществляется при помощи 6 гвоздей на каждую плитку.

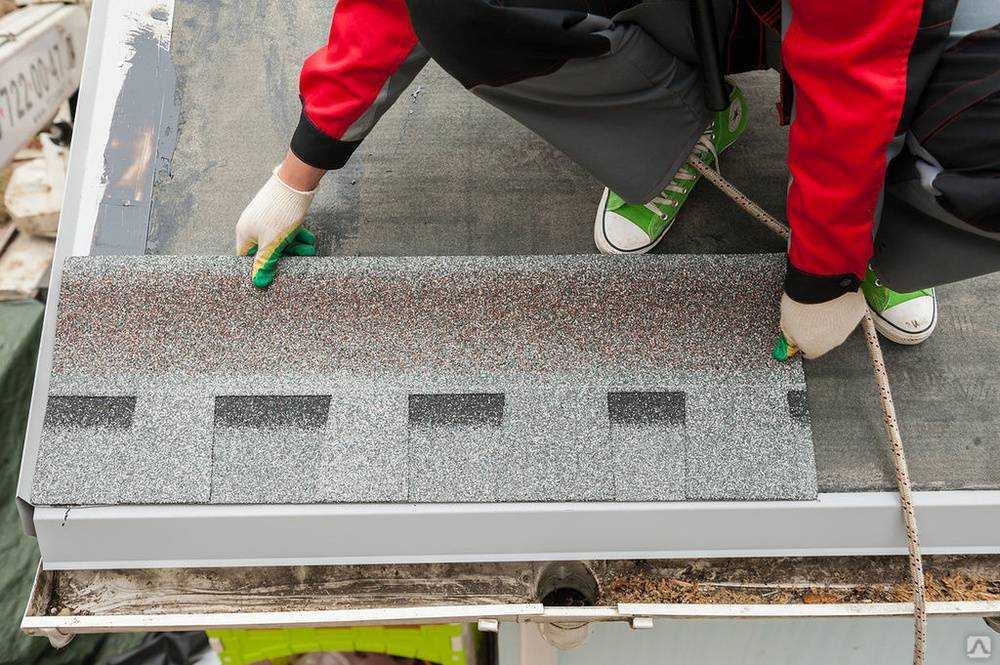

Первый ряд необходимо располагать таким образом, чтобы его нижний край отступал примерно на сантиметр по отношению к уложенной до того карнизной черепице, причём стыки листов последней должны полностью перекрываться лепестками черепицы рядовой.

Укладку каждого последующего слоя мягкой черепицы проводят, соблюдая следующее условие: концы лепестков данного слоя должны ложиться либо на уровне вырезов плиток уложенного ранее ряда, либо располагаться чуть выше. По торцам кровли излишки обрезаются вровень с краем, после чего торцевые части проклеивают гибкой мастикой на ширину минимум 10 см.

По ендовам обрезку осуществляют так, чтобы открытая полоса на дне ендовы по ширине равнялась примерно 15 см. Чтобы избежать повреждений кровельного покрытия, обрезку нужно выполнять на подложенной доске или фанере.

Инструментарий и расчет расхода материалов

Предварительный просчет материала, доборных элементов, крепежей – залог качественного обустройства кровельного ковра. Примерные расходы такие:

• Количество гонтов в коробке может быть разным: от 1,5 до 3 м2. Все зависит от размера элементов (с учетом нахлеста). Все параметры указываются на коробке, материал следует покупать с запасом 5-7%.
• Мастика в количестве: 200 гр./м2 для ендового ковра, 100 гр./м2 на торцы, 750 гр./м2 на примыкания, узлы.
• Гвозди длиной в 30 мм гальванизированные с 3 мм стержнем и 9 мм шляпкой в количестве 80 гр/м2.

Все расчеты усреднено стандартные. Потребуются и инструменты:

1. Нож для подкраивания битумных гонтов, подложки;
2. Ножницы по металлу (или другие) для подрезки планок;
3. Молоток для крепежей;
4. Кисточка для битумной мастики.

Основание для мягкой черепицы

Стропила под мягкую кровлю делаются так же, как под любой другой кровельный материал. А вот обрешётка нужна двухслойная. Первый слой – для придания жёсткости – делается из обрезной доски. Второй – для создания ровной поверхности – делается из влагостойкой фанеры или плиты ОСП. Устройство кровли из мягкой черепицы может выполняться по-разному. Если крыша делается над строением, где не предусмотрено её утепление, то узлы кровельного «пирога» будут выглядеть так:

1. Слой мягкой черепицы.
2. Подкладочный ковёр.
3. Влагостойкая плита ОСП или фанера.
4. Обрешётка из обрезной доски.
5. Стропила.

«Пирог» утеплённой крыши, под которой будет обустраиваться мансарда или просто тёплый чердак, будет таким:

1. Мягкая черепица.
2. Подкладочный ковёр.
3. ОСП или фанера водостойкие.
4. Обрезная доска.
5. Контробрешётка
6. Гидроизоляция.
7. Стропила.
8. Утеплитель.
9. Пароизоляция.
10. Шумоизоляция или дополнительный слой утеплителя.
11. Обрешётка для внутренней обшивки.
12. Внутренняя обшивка.

Внутренняя обшивка выполняется обычно листами гипсокартона с последующей оклейкой обоями. Но, на вкус застройщика, её можно выполнить доской вагонкой, фанерой, плитами ДСП или ОСП… Порядок работ может быть разным. Если климат или погода позволяют, то, конечно, удобнее начинать с пароизоляции. Закрепить её внутренней обрешёткой, уложить слой шумоизоляции и зашить всё это внутренней обшивкой. После этого спокойно уложить между стропилами утеплитель, натянуть гидроизоляцию и закрепить её контробрешёткой. Дальше всё делается так же, как и в случае холодной кровли. Монтируется обрешётка из обрезной доски, укладывается плита ОСП или фанера, стелится подкладочный ковёр и клеится битумная черепица. Если лето дождливое, то разумнее сначала настелить кровлю в таком порядке:

1. Гидроизоляция.
2. Контробрешётка.
3. Фанера или ОСП водостойкие.
4. Подкладочный материал.
5. Гибкая черепица.

После этого под защитой готовой кровли можно делать любые работы на чердаке или в мансарде. Более подробно технология устройства обрешётки для мягкой кровли рассматривается в статье: Конструкция обрешётки под мягкую кровлю .

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.
