Монтаж гибкой черепицы, в том числе ее элементов, а также оборудование для проведения работ

Укладка, монтаж гибкой битумной черепицы своими руками

Если решите сделать мягкую кровлю из битумной черепицы своими руками, обязательно изучите руководство по монтажу, разработанное производителем черепицы.

Производитель черепицы, как правило, выпускает весь набор аксессуаров, мастик, герметиков для монтажа кровли. Покупайте черепицу и другие, необходимые для монтажа мягкой кровли, материалы одного производителя. Свойства материалов в этом случае будут сочетаться наилучшим образом.

Более подробную информацию о монтаже мягкой кровли из битумной черепицы своими руками, одного из производителей этого материала, можно узнать из инструкции по монтажу здесь.

Посмотрите учебный видеофильм, где конструкцию и приемы монтажа мягкой кровли из битумной черепицы своими руками можно увидеть:

Еще один фильм, другого производителя битумной черепицы, можно посмотреть здесь.

Еще Статьи на эту тему:

Технология монтажа мягкой кровли своими руками

Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ

Устройство мягкой кровли

На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.

Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.

Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.

Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.

Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

Устройство кровельного пирога

Стропильная система
Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
Обрешетка
Битумная черепица

Технология кладки кровельного ковра

Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.

Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.

Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.

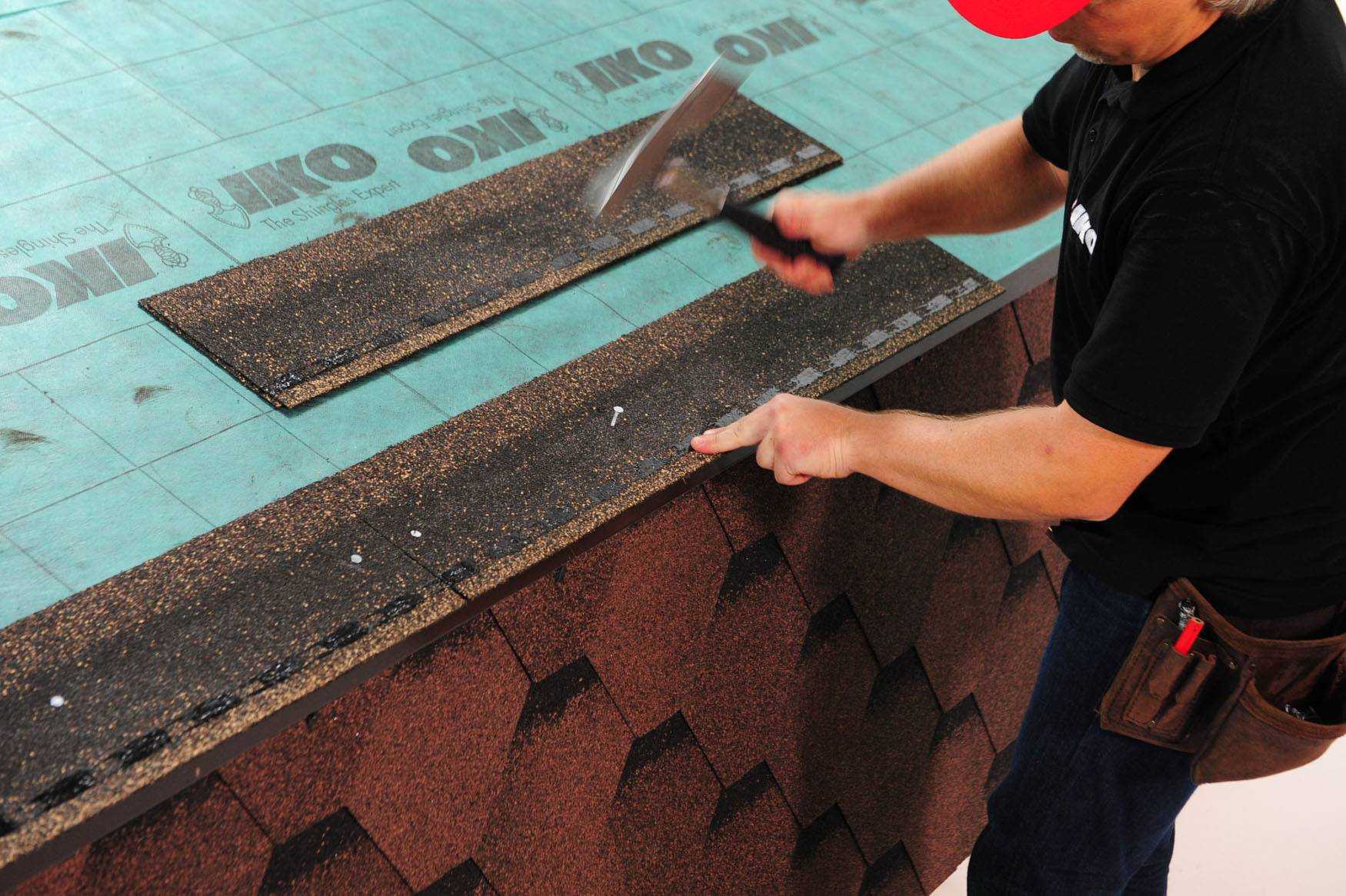

Порядок действий при монтаже мягкой кровли своими руками

С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.

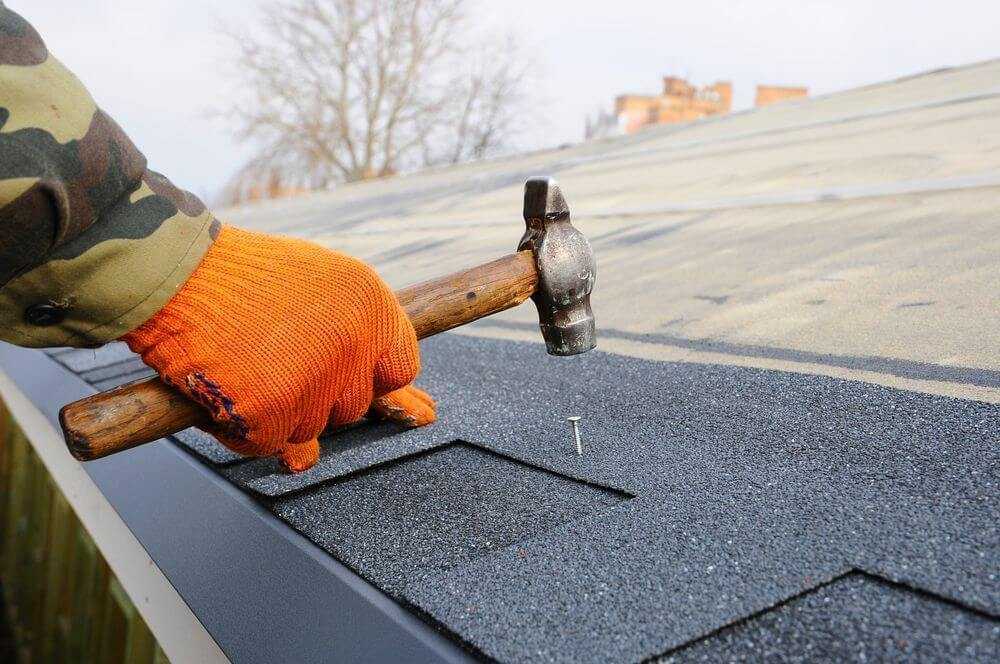

Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.

Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума

Такие крыши будут служить надежной защитой для дома не один десяток лет

Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.

Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».

В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.

Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом

Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.

Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.

Это тоже можно почитать:

Монтаж водосточной системы
Что такое волосяной гигрометр
Лестница с коньком для крыши

https://youtube.com/watch?v=Nr4YRGBrE10

Мягкая кровля технология монтажа: еврорубероид

Еврорубероид – это рулонный материал наплавляемого типа, который также относится к мягкой кровле. В отличие от битумной черепицы, его можно укладывать на плоскую кровлю.

Подготовка основания

Сухое и твердое основание под еврорубероид необходимо полностью очищать от грязи и пыли, а также оно обязано соответствовать всем критериям пожаробезопасности. Любое монолитное перекрытие или бетонные плиты могут служить такой основой, только они должны быть оборудованы уклонами для стока воды, а также иметь цементно-песчаную стяжку.

Наплавлять такой рубероид можно и на прессованную плиту – ОСБ. Если устройство кровли происходит на старой крыше, уже имеющей смоляной пирог, то он станет хорошей основой под новое покрытие.

Уже подготовленное основание следует обработать битумно-полимерной мастикой. Ее можно приобрести как в виде концентрата, так уже и в готовом состоянии. Мастика не нужна при укладке еврорубероида на старое покрытие.

Совет: на упаковке мастики указано, сколько времени потребуется для ее окончательного высыхания. Раньше времени наплавлять рубероид категорически не рекомендуется, так как качество кровли существенно пострадает.

Работа по укладке всегда должна начинаться с той точки крыши, где расположена линия водостока – то есть снизу. Линия стока параллельна линии уклона, поэтому вода при стекании не будет попадать на стыки полос.

Укладка еврорубероида

Рулон разматывается таким образом, чтобы он был ровным, без брыжей и складок, после чего хорошо натягивается. Один край фиксируется следующим образом: горелкой рубероид разогревается до тех пор, пока не расплавится индикаторная пленка, потом край материала приклеивается к основанию. После застывания кромки размотанный рубероид вновь сворачивается до закрепленного места – плотно, аккуратно и ровно.

Следующим пунктом процесса укладки является непосредственно наплавление. Чтобы больше не возникало вопросов, как сделать мягкую кровлю из еврорубероида, следует особенно внимательно отнестись к правилам ее устройства.

Ни в коем случае нельзя перегревать материал. Если это все-таки произойдет, то придется покупать новый – перегрев приводит к порче, и рубероид теряет способность к приклеиванию.
Готовая поверхность не должна иметь мест без защитной посыпки, черных пятен и пустот: качественно наплавленное покрытие всегда однородное.
Наплавление полос рубероида делается с нахлестом не меньше, чем 10см. Чтобы было на что ориентироваться, по всей длине материала нанесена специальная полоса.

Самое пристальное внимание нужно обратить на места примыкания рубероида к вентиляционным каналам, парапетам и другим элементам. Проблемные участки следует обработать кровельной мастикой

После высыхания она обретает такие же защитные свойства, как и у еврорубероида.

Снег может попасть туда, куда не проникнет дождевая вода, поэтому обработка примыканий не менее важна. В случае если крыша имеет крутой уклон, необходимо оборудовать снегозадержатели, а также постараться предотвратить обледенение в зимнее время, правильно монтируя водосточные системы и капельники.

При устройстве рубероидной мягкой кровли технология монтажа, конечно же, отличается от процесса покрытия крыши битумной черепицей, но после окончания всех работ и в том, и в другом случае надо проследить, чтобы крыша была очищена от мусора, камней и посторонних предметов. Если этого не сделать, покрытие может раньше времени прийти в негодность в местах соприкосновения с ними.

Что такое битумная черепица?

Сама битумная (гибкая) черепица представляет собой листы размерами 1000х333 либо 1000х337 миллиметров (бывают и другие размеры) с различным видом видимого профиля и цветовых решений.

Основой для данного материала является стеклоткань пропитанная битумом, вместо стеклоткани может использоваться также органическая целлюлоза. Верхняя часть основы покрывается различными минеральными и базальтовыми просыпками, благодаря которым и достигается такая обширная цветовая гамма. На внутреннюю сторону в зависимости от производителя наносится либо битумный состав, либо специальный клей, покрытый защищенной пленкой, которая снимается во время укладки данного материала.

Обустройство проходов и узлов примыкания в кровле

Выполнить проходы через кровлю можно несколькими способами. Можно использовать резиновые уплотнители, если диаметр отверстия небольшой. Такой способ применяется для антенн и прочих коммуникаций. Проходы для дымоходных труб осуществляются иначе. Здесь следует учитывать нагрев и расширение.

В первую очередь приколачивают рейку треугольной формы по периметру стыка кровельного покрытия и трубы. Как правило, для этого применяется рейка сечением 5х5 см.Затем нужно смазать клеем нахлесты прокладочного материала и выполнить его укладку.

Далее необходимо оклеить трубу изоляционным материалом. Сделать это нужно таким образом, чтобы закрывались 35 сантиметров трубы и 25 сантиметров кровельного ската.

Далее нужно по периметру трубы зафиксировать примыкающую планку. На завершающем этапе следует закрепить железный фартук. Образовавшиеся швы необходимо заделать силиконовым герметиком.

Следует отметить, что примыкание кровли к вертикальным стенам выполняется точно так же. Есть только одно отличие – треугольная рейка крепится вдоль стенки.

Достоинства и недостатки материала

Достоинства:

Пожаростойкость;
Экономичность;
Пластичность;
Устойчивость к процессам коррозии;
Хорошие качества по эксплуатации;
Возможность использования в разных климатических условиях;
Способность покрывать крыши под различным углом;
Шумопоглощение;
Минимальное количество отходных материалов;
Легкость монтажа. Благодаря этому качеству черепицу можно легко смонтировать своими руками.

Недостатки:

Невозможность использования для плоских крыш;
Невозможность экономии на деревянной обрешетке.

Для крепления на кровле такого сложного материала потребуется следующее сырье и оборудование.

Что важно учитывать?

Итак, монтаж этого материала довольно прост и понятен даже начинающим мастерам

Однако он в любом случае предполагает соблюдение определенных норм и правил, потому с ними перед началом монтажных работ важно познакомиться. Итак, что важно помнить при укладке битумной черепицы:

основание под такое кровельное покрытие должно быть гладким, тщательно выровненным, достаточно жестким и сплошным;
кровля должна иметь отличную вентиляцию;
при укладке важно соблюдать температурный режим, а потому такое покрытие рекомендуется укладывать летом. Температура на улице не должна быть менее +5 градусов;

Битумная черепица своими руками

сроки работы напрямую зависят от размеров кровли, опыта мастера и типа материала. В среднем, монтаж битумной черепицы занимает около 2-40 суток. В первом случае временной показатель оптимален для простой кровли, имеющей два ската. Чем сложнее крыша, тем дольше придется возиться с укладкой покрытия;
угол ската кровли, где монтируется битумная черепица, может варьироваться от 10 до 90 градусов.

Угол наклона крыши в зависимости от материала

Особенности материала

Гибкой черепицей называют плитки с фигурным краем, изготовленный из стеклоткани, пропитанной модифицированным нефтяным битумом. Уложенная внахлест, такая кровля имитирует малораспространённое, но эстетичное гонтовое покрытие из деревянных чурок. Стеклохолст, входящий в состав битумной черепицы, может быть простым или армированным полиэстером. Технология производства этого материала включает обсыпку лицевой стороны бронирующей посыпкой из каменной или базальтовой крошки., придающей цвет и шероховатую фактуру кровле. Достоинствами гибкой черепицы считают:

Долговечность. Срок службы мягкой кровли на основе стеклоткани, армированной полиэстером, составляет более 70 лет, что полностью окупает затраты на устройство крыши.
Погодоустойчивость. Мягкая черепица выдерживает воздействие атмосферной влаги, ультрафиолетовых лучей и других неблагоприятных факторов среды, сохраняя эксплуатационные качества.
Эстетичность. Разнообразие форм и расцветок материала открывает огромные возможности для создания гармоничного, цельного образа дома.
Гибкость. Гибкие, эластичные плитки битумной черепицы подходят для обустройства крыш сложной формы с большим количеством скатов, ендовами и другими декоративными элементами.

Состав мягкой кровли

Характеристики мягкой черепицы

Сфера применения

Мягкая черепица широко применяется в различных направлениях:

устройство кровель;
гидроизоляция подземных объектов (гаражи, тоннели);
гидроизоляция бассейнов и каналов;
часть утеплителя кровли;
ремонт и реконструкция крыши.

Структура мягкой кровли делит покрытие на одноосновное, многоосновное, безосновное. Основа изготавливается из стекловолокна, стеклохолста, полимерного волокна.

Защитный слой состоит из пленочных материалов, материалов с фольгой, материалов с присыпкой (крупнозернистой, мелкозернистой, пылевидной).

Основа — битум. Для модификации битумного материала используются 2 вида полимерных присадок:

искусственный каучук СБС;
пластик АПП;
мягкое кровельное покрытие, модифицированное искусственным каучуком имеет самую высокую эластичность;
если кровельный материал был модифицирован пластиком, то в результате покрытие получится более жестким и теплостойким.

Среди большого разнообразия покрытий кровли, специалисты обозначают основные виды:

Гибкая черепица. При изготовлении используются специальные стекловолокна. Материал пропитывается битумом и обсыпается каменной крошкой.
Битумная черепица. По своей сути является слоем картона, покрытого с 2-х сторон битумом. Внешне может иметь вид черепицы или рулонного покрытия.
Экологически чистая кровля. Изготавливается, в основном, из камыша. Но часто применяются для изготовления и другие натуральные материалы.
Мембранная кровля. Изготовлена из ПВХ мембран. Обладает высокими износостойкими качествами. Имеет отличный внешний вид, не подвержена выгоранию, не боится температурных перепадов.

Каждый тип кровли имеет свои достоинства и недостатки. Общее качество — экономичность.

Битумная черепица, как и керамическая и цементно-песчаная — штучный вид кровельного материала.

Керамическая черепица. Материал хрупкий. Имеет достаточно большой вес. Сложный при монтаже. Необходимо укреплять всю конструкцию крыши.
Металлочерепица. Срок эксплуатации 30−40 лет. Стоимость этого материала, по сравнению с остальными кровельными покрытиями достаточно низкая, что и объясняет большую его популярность.

Для того, чтобы хорошо расчитать необходимое количество материала, существуют таблицы, по которым производится не только точный расчет, но и количество комплектующих.

Можно также сделать детальный чертеж крыши, с указанием всех размеров. От точности чертежа будет зависеть расчет материала.

Кровельный пирог

Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.

В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.

Утеплитель

Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.

Утепление крыши минеральной ватой.

Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.

Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.

Гидроизоляция

Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.

При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.

Вентиляционный зазор

Двухскатная крыша.

Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.

Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.

ОСП

Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.

Отделка плитами ОСП.

Подкладочный ковёр

Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.

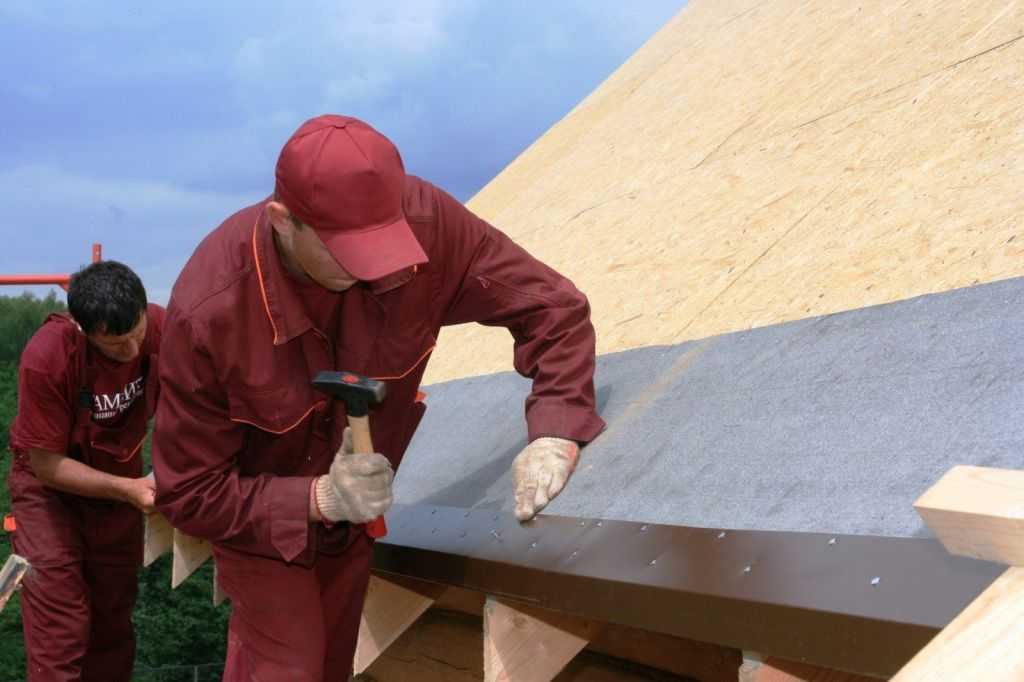

Монтаж капельника и черепицы

Капельник позволяет защитить карниз крыши от негативного воздействия влаги. Для мягкой кровли используется капельник с изгибом в 100-130°, в зависимости от угла наклона кровельного ската. Элемент должен быть закреплен на самом краю карниза и располагаться вертикально – это способствует эффективному отводу воды с кровельного покрытия. Кровля из гибкой черепицы снабжается капельниками по всей длине карнизов здания.

Капельники или карнизные планки изготавливаются из оцинкованной стали со специальным цветным антикоррозийным покрытием. Карнизные планки и другие элементы следует подобрать в тон к кровельному покрытию.

Этапы подготовки к монтажу рядового кровельного покрытия :

карнизная планка крепится основанием к обрешетке;
ее нижний край должен быть направлен в сторону водосточного желоба;
планки капельника между собой соединяются внахлест;
торцы обрешетки закрываются фронтальными планками;
монтируется кровельный ковер в ендовах (края покрытия обрабатываются битумной мастикой);
на капельник монтируется ряд карнизной черепицы;
укладывается рядовая черепица (в шахматном порядке, чтобы лепестки верхних гонтов располагались над вырезами нижних).

Шаг крепления планок – 100-120 мм, в шахматном порядке. В местах нахлеста крепежные элементы располагаются с шагом 20-30 мм. Монтаж битумного кровельного покрытия из отдельных элементов выполняется при температуре воздуха выше +5 °С. При необходимости клеящий слой можно подогревать термофеном. В холодную погоду возможен монтаж на битумную мастику.

При укладке гибкой черепицы запрещается пользоваться горелкой, предназначенной для наплавления рулонной мембраны.

Устройство кровли из мягкой черепицы требует применения определенных технологий. Обустройство ендовы может выполняться двумя способами, каждый из которых требует определенной подготовки основания. Это метод «подреза» и открытый.

Открытый способ. Поверх подкладочного слоя со смещением 2-3 см по горизонтали укладывается ковер ендовы. С тыльной стороны он промазывается по периметру полимерно-битумной мастикой, ширина полосы составляет 10 см. После укладки ковер прибивается кровельными гвоздями с шагом 20-25 см и отступом от края в 2-3 см.

Если нет возможности обойтись без нахлеста ковра ендовы, он должен располагаться вверху ската и быть не менее 30 см. Нахлест тщательно проклеивается.

Рядовая черепица монтируется поверх ковра ендовы до ее оси. Каждый гонт, накрывающий ендову, должен быть закреплен в верхнем углу на гвоздь, но место крепежа должно располагаться не менее, чем в 30 см от оси ендовы. После сборки гонтов с обеих поверхностей ската с помощью шнура-отбивки намечаются мелом линии подрезки. По этим линиям рядовая черепица прорезается – чтобы не повредить гидроизоляцию необходимо под каждый гонт при подрезке подкладывать дощечку. Подрезанные края гонтов промазываются битумной мастикой и тщательно приклеиваются. Ширина желоба может составлять от 5 до 15 см.

Если в непосредственной близости от здания растут лиственные деревья, желоб рекомендуется сделать широким, чтобы листва беспрепятственно смывалась.

Метод «подреза». Крыша из мягкой черепицы может иметь ендову закрытого типа. В этом случае на более пологом скате монтируется рядовая черепица, причем гонты должны заходить на крутой скат более чем на 30 см. Каждый гонт в верхнем углу крепится на гвоздь. Затем монтируется рядовая черепица на крутом скате, после чего отбивается линия подреза на расстоянии 7-8 см от центральной оси ендовы. После подрезки верхних гонтов по линии, края материала крепятся при помощи битумной мастики. Данный вид монтажа ендовы позволяет сместить ее в сторону меньшего уклона, чтобы исключить подмывание ската дождевой или талой водой.
