Пошаговая инструкция по монтажу рольставен

Пошаговое руководство по установке

Пора узнать, как монтируются рольставни на окна своими руками и что для этого потребуется. Установка и сборка выполняется поэтапно.

Подготовительный этап

Обязательно проверьте, насколько ровный проём. Используя измерительные инструменты, обмерьте диагонали и сравните их между собой. Разница более чем 5 мм недопустима. Иначе конструкция будет недостаточно герметичной и её окажется довольно просто взломать.

Вооружившись строительным уровнем, проверьте горизонтальность нижнего и верхнего откоса. С помощью отвесов проверьте боковые стенки. Максимально допустимым отклонением является 1,5 мм на 1 погонный метр.

При наличии трещин, сколов или неровностей на поверхностях откосов их следует сразу же устранить. Отделку выполняйте шпаклёвкой или накладками.

Что же касается инструментов для установки рольставней, то тут набор обычно состоит из:

• перфоратора;
• дрели;
• набора насадок;
• ножниц по металлу;
• отвёрток;
• молотка;
• лестницы или стремянки;
• монтажного пистолета;
• шуруповёрта;
• ключей;
• уровня;
• рулетки;
• маркера;
• мультиметра;
• герметика для стыков.

Перечень может быть расширен или уменьшен. Всё зависит от конкретной ситуации с вашими рольставнями и местом установки. Для того же сверления кирпича можно обойтись и без перфоратора. Но если проём бетонный, перфоратор незаменим.

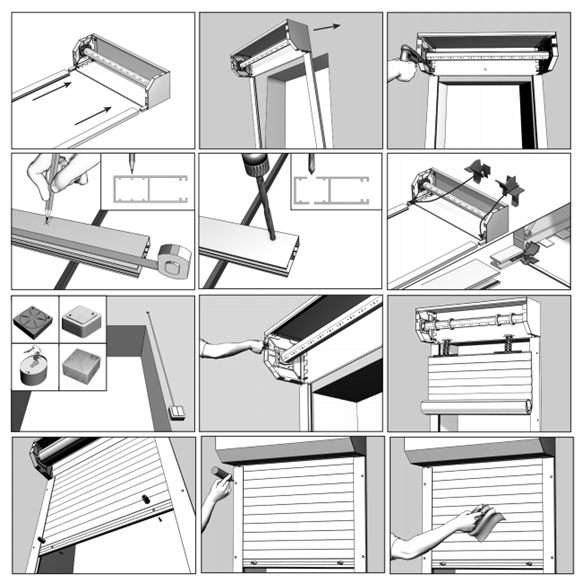

Сборка короба рольставней

На первом этапе готовятся направляющие и собирается короб рольставней. Для этого выполните такие шаги:

• Разложите элементы рольставней на ровной поверхности. Используя маркер, отметьте точки для сверления отверстий. Шаг между ними выдерживайте около 40-50 см. Первая точка должна быть в 10 см от края конструкции.
• Теперь просверлите в точках отверстия. Берите сверло на 8 мм. Сверху деталей делайте отступ в 12 см, чтобы в конце монтажа установить декоративную заглушку.
• Подготовив направляющие, можно приступать к сборке короба.
• Приложите крышку к основной конструкции. Потом с каждой стороны сделайте по 2 отверстия. Их диаметр должен быть 4 мм. Они нужны под заклёпки в конце установки.
• Сделайте разметку по точкам, где короб будет устанавливаться на стену. Если это наружный метод, тогда с боковых сторон проёма. Если встроенный, тогда наверху.
• После этого выполните отверстия на 8 мм в диаметре. Соберите конструкцию, объединив короб и направляющие.
• На следующем этапе сделайте разметку под установку системы. Каркас нужно приложить к стене, проверить диагональ и вертикальность направляющих. С помощью маркера перенесите метки из отверстий в каркасе рольставней на стену. Теперь сверлите.
• Вставьте дюбели и вбейте их полностью. Если требуется, в нижней части конструкции выполните углубления под фиксацию запорных элементов.

Когда этот перечень работ проведён, требуется монтировать и закрепить каркас рольставней. С задней стенки рольставней удалите защитную плёнку, поднесите к месту установки, сопоставьте все крепёжные отверстия и закрутите шурупы или саморезы.

По завершению монтажных работ ещё потребуется подключить систему управления рольставнями. Здесь также придётся сначала нанести разметку, просверлить отверстия, а также зафиксировать лентоукладчик вместе с направляющими.

Установка полотна и подключение привода

На практике схема подключения рольставней, оснащённых электроприводом, на проём окон особых проблем и сложностей вызывать не должна. Здесь стоит дать следующие рекомендации:

• На верхнем валу установите дистанционные кольца. Дистанция должна составлять порядка 40-50 см.
• Теперь зафиксируйте ригели с двух сторон полотна рольставней.
• Полотно оберните вокруг вала, после чего заведите в направляющие.
• Располагать тяговые пружины следует сверху, фиксируя в специальных отверстиях вала.
• Завершив установку полотна, закройте короб. С лицевой стороны удалите защитную плёнку.
• Теперь можно ставить заглушки. Причём эти заглушки настоятельно рекомендуется обработать силиконом.

Последний этап — это подключение электрического привода. Тут изобретать велосипед не нужно. Просто действуйте по схеме, которая должна идти в комплекте с рольставнями.

Способы установки роллетов

Существует три метода монтажа рольставней:

• наружный;
• встроенный;
• комбинированный.

Самым лёгким способом является наружный монтаж. Такой способ установки подразумевает размещение короба над проёмом. Направляющие шины размещаются по бокам проёма. Короб в этом случае располагается с внешней стороны, а роллетное полотно в развернутом положении совпадает с плоскостью стены.

Наружный или накладной способ монтажа рольставней

Встроенный монтаж подразумевает расположение короба внутри проёма

Важно расположить короб так, чтобы движению полотна ничего не препятствовало. Короб размещается с той стороны проёма, где требуется отпирать створки

Встроенный монтаж рольставней

Плюсом встроенных рольставней является недорогая цена. Цена для проёма площадью 1500*1800 мм составит 11000-12000 рублей. Немалым преимуществом является и дополнительная защита, реализуемая при помощи встроенного короба.

Видео, как установить рольставни со встроенным коробом:

Комбинированный метод предполагает существование особой выемки в верхней части проёма. Как правило, такая ниша планируется на этапе проектирования здания.

Комбинированный монтаж рольставней

Плюсом данного метода является то, что створки можно открывать с любой стороны проёма, так как короб не будет препятствовать движению полотна.

Видео об установке рольставней в проем санузла: пошаговый мастер-класс от проверки комплектности роллет до полной установки

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации. Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов

Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

рмнт.ру

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

• с защитного короба снять крышку;
• крепящий полотно к валу механизм отключить;
• вал снять;
• заменить поврежденные детали.

ЧИТАТЬ ТАКЖЕ: Что Можно Посадить В Тени Между Домом И Забором Из Цветов И Кустарников

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
2. Нажать и зафиксировать обе клавиши — завести в паз.
3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Способы установки

Способов установки рольставни несколько

Последний является более простым и распространенным методом монтажа. Это обусловлено тем, что под короб не нужно дополнительно оборудовать нишу. Система устанавливается над оконным или дверным проемом, направляющие — по бокам. Такой способ имеет ряд особенностей:

1. Используется для обустройства зданий, в которых установлены окна. Ролеты можно эксплуатировать как в ручном режиме, так и с помощью автоматики.
2. Изделия не загораживают проем ввиду расположения над ним. Короб конструкции выступает по отношению к плоскости фасада.
3. Система накладных роллетов по стоимости существенно отличается от встроенных, их цена на 2-3 тыс. р. выше.

Особенность встроенного монтажа состоит в том, что крепление короба и направляющих осуществляется на внутренних откосах окна или двери. Этот метод обладает своими преимуществами:

1. Высокая устойчивость к взломам.
2. Зачастую применяется на больших окнах ввиду уменьшения светового проема после монтажных работ.
3. При движении вал выходит на стекло, поэтому при таком способе рекомендуется оборудовать системы электроприводом.

Материал изготовления рольставен

Выбирая рольставни на окна в квартиру, необходимо определиться с материалом их изготовления. Сегодня на рынке доступны следующие варианты:

Алюминиевые. На основе материала производится большое количество роллетных систем. Они выделяются легкостью, компактностью и наличием как механического, так и примитивного электропривода. Изделия из легкого металла обладают эстетичностью, представлены в широком ассортименте и обеспечивают хорошую защиту от солнечных лучей и доступа злоумышленников. Кроме того, они стоят дешевле, чем стальные аналоги, и не уступают им по надежности.
Стальные. Считаются образцом качества и долговечности. Окна с рольставнями из стали надежно защищены от несанкционированного проникновения, но они весят достаточно много и не обладают такой внешней привлекательностью, как предыдущий тип.
Пластиковые. Предназначаются не для организации безопасности постройки, а для снижения интенсивности дневного освещения и изоляции внутреннего пространства от посторонних глаз. Модели из пластика красиво выглядят и часто эксплуатируются в качестве фасадного украшения.
Деревянные

Полезные советы

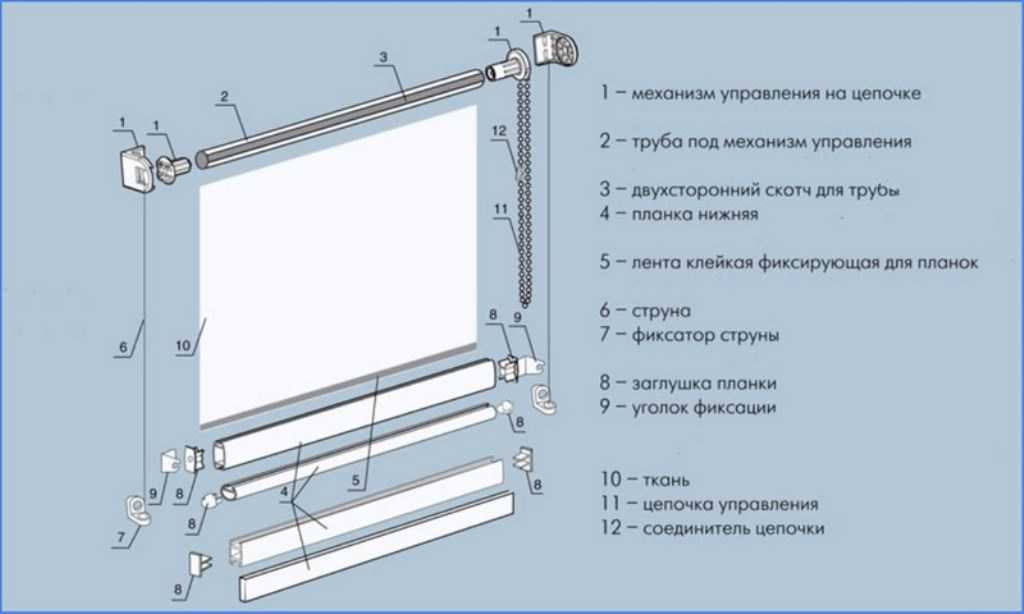

Несколько советов специалистов для правильного монтажа штор с электроприводом:

Приобрести модуль Arduino. Работу прибора можно регулировать модулем после установки на нем специальной программы. Это особенно удобно при монтаже систем на 2 и более окон. Легкое нажатие на кнопки позволяет установить нужную скорость закрытия/открытия, поднятие штор полностью или частично, осуществлять прочие нужные манипуляции. Помимо этого модуль Arduino позволяет программировать дополнительные функции, например режим безопасности, который своевременно оповещает о сбоях в работе модуля.

• Оставить функцию управления конструкцией жалюзи вручную. Это позволит при нарушении баланса выполнять синхронизацию работы системы или пользоваться шторами при отсоединении мотора, для его замены или ремонта.
• Необходимо беречь механическую часть штор от пыли и влаги, попадающих в помещение через окно или копоти и пара, для штор в кухне.
• Электропривод со временем требует ремонта, нельзя склеивать пластиковые боксы, где находятся движущиеся элементы. Для скрепления их между собой, нужно использовать скобы, которые можно удалить, при необходимости.

Штора рулонная с электроприводом — это шаг к комфорту и уюту в любом доме. С электроприводом тратится значительно меньше сил и энергии, чем при открытии/закрытии штор руками.

Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:

1. С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
2. Существует система с дистанционным управлением.
3. Предусмотрены функции вскрытия в аварийном режиме.
4. Замок в верхней части можно поставить с автоматическим срабатыванием.

Кроме того, можно регулировать «уровень опущенности» холста.

Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.

Немного о монтаже рольставней

Виды монтажа

Монтаж бывает нескольких видов:

1. Наружный;
2. Накладной;
3. Комбинированный.

Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты для установки рольставен

Для работы вам потребуется следующие инструменты:

1. Перфоратор, дрель, сверла по металлу или бетону;
2. Шуруповёрт и биты;
3. Клепальный пистолет;
4. Ножницы по металлу;
5. Пассатижи и кусачки;
6. Отвёртки и набор гаечных ключей;
7. Молоток;
8. Маркер;
9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.

Материалы и инструментарий

Чтобы выполнить самостоятельно установку рольставен, нужны специальные инструменты. Что потребуется для монтажа:

1. перфоратор;
2. дрель;
3. сверла по бетону и металлу;
4. шуруповерт;
5. клепальный пистолет;
6. набор гаечных ключей и отвертки;
7. ножницы по металлу;
8. строительный уровень и рулетка;
9. молоток;
10. маркер;
11. лестница — для работы на высоте более полутора метров;
12. мультиметр и индикаторная отвертка для подключения привода;

Герметик и монтажный пистолет требуются, чтобы надежно закрыть стыки в стенах и направляющих. Перед началом монтажа надо проверить имеющийся комплект инструментов на наличие всех необходимых компонентов. У этих приспособлений также не должно быть дефектов.

Разновидности конструкции рольставней

Современные рольставни являются усовершенствованным вариантом обычных ставней. Их конструкция представляет собой металлическое полотно, которое сворачивается и прячется в короб.

Рольставни помогают не только защитить, но и украсить дом

Установка в доме рольставен позволяет решить следующие задачи:

Улучшить защитные функции оконного или дверного проёма. Современные металлические рольставни достаточно сложно вскрыть и если это получится, то создаётся много шума, поэтому они отпугивают воров. Чтобы ещё больше повысить безопасность дома на роллеты рекомендуется устанавливать сигнализацию.
Повысить звукоизоляционные характеристики помещения

Это особенно важно для домов, которые находятся недалеко от проезжей части. При закрытых роллетах уровень шума снижается на 12–15 дБ.
Регулировать интенсивность освещения в доме. Если рольставни закрывать не полностью, то можно обеспечить желаемую освещённость в помещении.
Повысить теплоизоляционные характеристики дома

Если установить роллеты, у которых ламели с утеплителем, то потери тепла через двери и окна снижаются на 20%.
Улучшить внешний вид здания. Есть большой выбор цветовых решений. Кроме этого, можно заказать ламели с рисунком и таким образом оригинально оформить дом или любое другое здание.

Если рольставни закрывать не полностью, то можно обеспечить желаемую освещённость в помещении.
Повысить теплоизоляционные характеристики дома. Если установить роллеты, у которых ламели с утеплителем, то потери тепла через двери и окна снижаются на 20%.
Улучшить внешний вид здания. Есть большой выбор цветовых решений. Кроме этого, можно заказать ламели с рисунком и таким образом оригинально оформить дом или любое другое здание.

Одним из основных параметров, на который обращают внимание при покупке рольставней, является материал, из которого они сделаны. Существуют следующие классы взломостойкости современных роллетов:

• Р1-Р2 — классические рольставни. Они имеют низкую прочность и смогут защитить только от ветра, солнца и пыли;
• Р3-Р5 — стальные или экструдированные роллеты. Этот вариант уже обеспечивает довольно хорошую защиту от проникновения в помещение;
• Р6-Р8 — рольставни высокой степени взломостойкости. Они изготавливаются из особо прочных материалов, обычно это бронированные и пуленепробиваемые системы.

Если посмотреть на способ управления такими устройствами, то они могут быть:

• ручные, в этом случае закрывание/открывание роллетов проводится при помощи механической ручки;

  Рольставни управляются при помощи механической ручки

• автоматические, здесь для управления системой используется электродвигатель, поэтому достаточно нажать кнопку на пульте управления или на брелоке.

  Автоматические рольставни управляются с пульта или брелока

Для изготовления ламелей обычно используют сталь или алюминий. Стальные конструкции имеют хорошие тепло- и звукоизоляционные показатели, но они более тяжёлые и подвержены коррозии. Алюминиевые ламели намного легче, но и взломостойкость у них будет ниже. Их преимущество в небольшом весе и высокой антикоррозионной устойчивости.

По типу конструкции рольставни бывают:

1. Наружные. Это более простой, поэтому и более распространённый вариант. Короб устанавливают над оконным или дверным проёмом. Такое решение можно установить как во время строительства дома, так и в любое другое время.

   Наружные рольставни можно установить как во время строительства дома, так и в любое другое время

2. Встроенные. В этом случае короб прячется в предварительно подготовленной нише. Такие рольставни, когда они подняты, то практически не видны, но их установка возможно только на этапе строительства здания.

   Встроенные рольставни можно установить только на этапе строительства здания

Общепринятые советы по установке

Установка и настройка должны осуществляться в соответствии со схемой подключения рольставней с электроприводом. Необходимо придерживаться следующих рекомендаций:

1. Провода нужно брать с сечением не менее 0,75-2,5 мм2, с 4 жилами и двойной изоляцией.
2. Запрещается применение проводов с полиэтиленовой изоляцией.
3. Для соединения кабелей использовать распределительные коробки и клеммные соединители.
4. Если ставни не одни, то проводка должна это учитывать. Объединяющий кабель должен выдержать необходимую мощность.
5. Электроприводу нужно обеспечить один контакт для каждого направления движения.

ЧИТАТЬ ТАКЖЕ: Что Такое Отработка Для Покраски Забора

Рекомендуемые инструменты

Для монтажа и подключения электропривода рольставней могут понадобится:

• электродрель;
• перфоратор;
• отрезная машинка;
• строительный уровень;
• мультиметр;
• фазный индикатор;
• кусачки;
• приспособления для обжима проводов, кабельные наконечники;
• паяльник;
• пинцет;
• набор отверток.

Техника безопасности и требования к электромонтажу

Подключение рольставен с электроприводом осуществляется в соответствии с правилами техники безопасности. От питающей электросети должны быть отключены все приборы автоматики перед началом работ.

В местах с повышенной влажностью автоматические защитные ставни ставить нельзя. Нужно выбрать систему, основанную на ручном управлении.

Нежелательно располагать рядом с изделием (до 1 м) нагревательные приборы.

Все провода должны соответствовать рекомендованным в технической документации.
