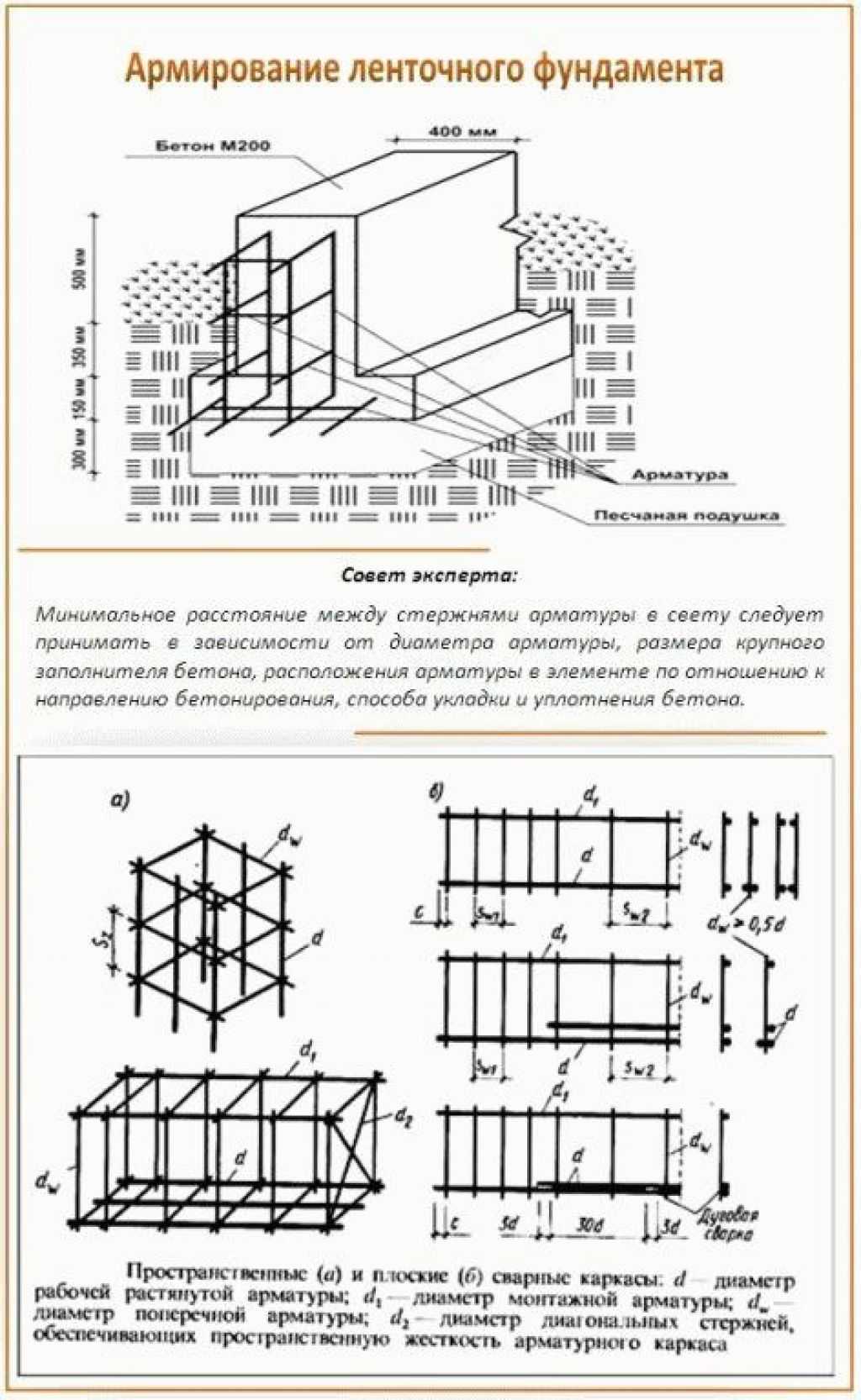

Схема армирования ленточного фундамента: арматурный каркас своими руками

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
поперечные и вертикальные прутья диаметром 10-12 мм;
вязальная стальная проволока;
хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
33 х 3 = 99 (количество поперечных прутков на 1 сторону);
99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

1000 х 2 = 2000 (один ярус);
2000 х 3 = 6000 (сторона);
6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

2 х 17 = 34 (штук на 1 сторону);
34 х 4 = 136 (штук на все основание);
136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

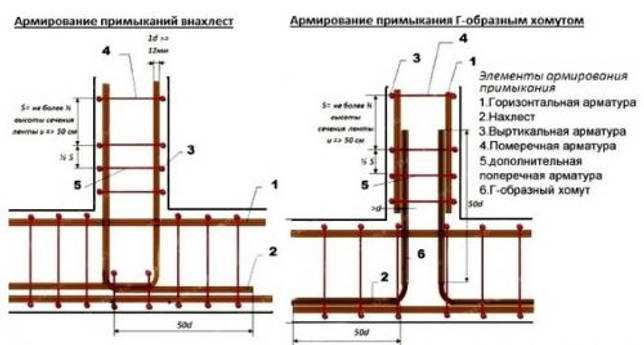

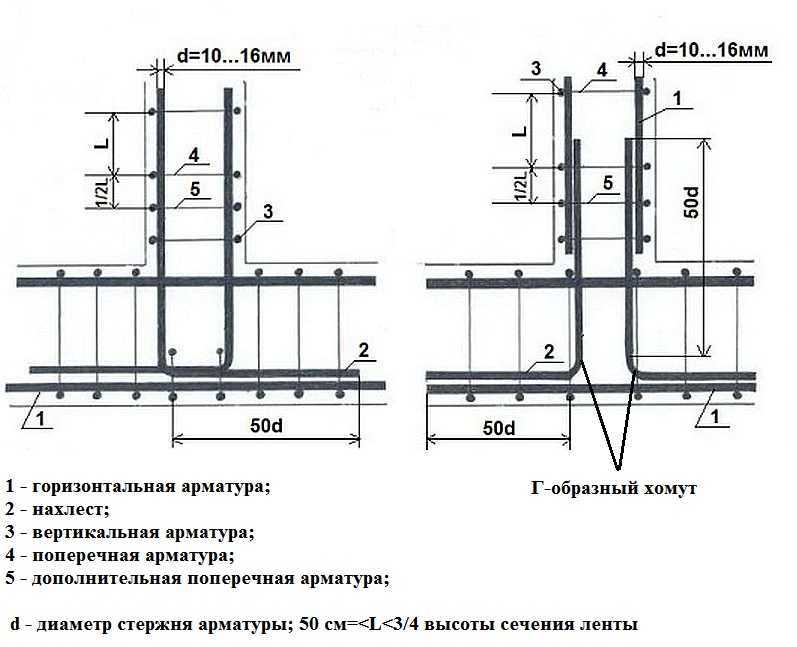

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Технология и этапы армирования фундаментной плиты

Наиболее простым и быстрым способом создания укрепляющей конструкции является решетка с ячеей 15-25 см. Однако такой остов не отличается жесткостью и может быть использован только на устойчивом грунте. В таких случаях теряются преимущества плитной технологии. Намного дешевле и практичнее сделать ленточный фундамент и обустроить в нем полноценный подвал.

Для создания прочного и надежного основания принято изготавливать двухслойное сооружение. В нем имеется две решетки, где нижняя устанавливается в 3-5 см от подушки, а верхняя — на том же расстоянии от поверхности залитой плиты. Между собой оба уровня соединены перемычками. Такая схема армирования фундаментной плиты намного эффективнее, так как объемный каркас намного устойчивее к деформации.

При создании каркаса сетка делается с постоянным расстоянием между прутами независимо от места установки. Шаг арматуры в монолитной плите выбирается исходя из расчетной нагрузки, которой будет подвергаться основание. Для здания из кирпича оно берется не более 20 см. При строительстве легких сооружений из щитов, бруса и пеноблоков, допускается интервал между прутьями в 40 см. Оптимальным шагом считается до 1,5 толщины проектной толщины плиты. При этом минимальная толщина основания составляет 10 см.

Способы соединения арматуры

Последовательность укладки арматуры в монолитную плиту:

Перенести разметку с чертежа на отсыпку. Установить пластиковые упоры для продольных прутов.
Нарезать вязальную проволоку на отрезки длиной 20-25 см или приготовить петли заводского изготовления.
Разложить арматуру по всей площади опалубки. Закладывать пруты нужно так, чтобы между их концами и краями формы оставалось не менее 3 см.
Установить перемычки. Для этого используются ручные инструменты, стальные или пластиковые стяжки. Проверить правильность сборки.
Уложить верхний слой прутов. Там, где их длины не хватает, сделать перекрытие на 30-45 см, которое фиксируется проволокой.
Установить верхние перемычки. В местах повышенной нагрузки (внешние стены, колонны) расстояние между фрагментами сокращается в два раза. Такая раскладка придаст основанию дополнительную живучесть.
Закрепить боковые ограничители. Эти детали не дадут каркасу сдвинуться с места при воздействии раствора и одновременно укрепят опалубку.

В заключение проверяется правильность выполненной работы, горизонталь ярусов, соответствие размеров и прочность узлов.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Арматура бывает гладкая и ребристая

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

Пластиковая арматура — новинка рынка

Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

Заливаем бетон на каркас

https://youtube.com/watch?v=cBFVZYkn-T0

Только что мы разобрались, как армировать фундамент, теперь рассмотрим, как правильно заливать бетон, чтобы не нарушить целостность и повысить прочность конструкции. Первым делом надо сделать хорошую основу. Для этого под первым поясом обвязки насыпаем 5 сантиметров битого кирпича или шлакоблока. Далее заливаем жидким раствором, чтобы он хорошо проник во все щели, обеспечил максимальную прочность подошвы.

Металл заливают как минимум на 8-10 сантиметров, чтобы он не был около края, иначе фундамент будет разваливаться при среднестатистической нагрузке. На общую прочность это не повлияет, а вот цоколь потеряет свой внешний вид – края будут крошиться.

Земляные и подготовительные работы

Преимуществом возведения ленточного фундамента застройщики считают сравнительно небольшой объём земляных работ. Под дом на 60-70 м2 два-три человека, работая один день с мини-перерывами, без проблем выкопают траншею подходящих параметров на нормальном грунте. Когда траншея под фундамент будет готова, приступают к её обустройству.

Первый и важный этап – это изготовление песочной подушки на дне котлована.

И ещё нагрузка от самого фундамента и всего строения распределится по грунту максимально равномерно.

Для обустройства подушки используют разный материал. Но обычно применяется песок, средней или мелкой фракции щебень, или вместе послойно песок и щебень.

Часть экспертов советует вместо песочной обустраивать бетонную подушку. Конечно, такая подушка обойдётся дороже. Дороговизна цемента и необходимость армировать фундамент повышают и стоимость, и время самого строительства.

Но ведь постройка возводится не на один год. В результате затрат и работ у вас будет надежная основа для фундамента, которая гарантирует, что он прослужит десятилетия.

Если работы проводятся на слабых, пучинистых землях, или в планах строительство большого кирпичного дома, а обустроить монолитное основание по каким-то причинам нельзя, то используют в таком случае ленточный фундамент с подошвой.

Уширение (его называют ещё стакан) позволит значительно снизить нагрузку на почву. Уширение фундамента нужно армировать. На пучинистых почвах арматура способна регулярно выдерживать большие нагрузки на изгиб и растяжение

Поэтому на таких грунтах важно основанию обеспечивать достаточную прочность

Чтобы подошва не развалилась от давления, её армируют. На рисунке, представленному ниже, видно два варианта расположения продольной арматуры: в один и два пояса. Если почвы сложные, со склонностью к зимнему пучению, обычно укладывают два пояса. Когда грунт нормальный, среднепучнистый, то достаточно одного пояса.

Прутья арматуры, уложенные в длину, являются рабочими. Располагают их друг от друга на дистанции 20-30 см. Соединяют прутья коротко отрезанными прутками.

Если используется неширокая подошва, то поперечные прутья — конструктивные, не принимают участие в распределении нагрузки. Тогда их выполняют сечением 6-8 мм и загибают на концах для охвата крайних прутьев. Привязка к другим стержням проводится вязальной проволокой.

Арматура сопротивляется схлопыванию грунта. Поэтому в гибкой схеме подошвы применяют ребристую арматуру с таким же сечением и того же класса, что и продольные прутья.

Конечно, если использовать фундамент с подошвой, то увеличится объём земляных работ. И понадобится приобрести стержни арматуры для армирования подошвы. Но если проигнорировать армирование подошвы ленточного фундамента, особенно на неблагоприятных грунтах, это может привести к разрушению всей конструкции.

Когда подушка готова, устанавливают опалубку. Выбирая ширину опалубки, надо учитывать, что готовое основание должно быть на 10-15 см шире по сравнению с внешними несущими стенами.

Следующий шаг – укладка гидроизоляции.

Причём его большой вес процесс укладки бетона затрудняет.

Альтернатива – использование строительного полиэтилена. Конечно, материал не столь прочен, как рубероид, но понадобится он всего лишь на несколько дней. До того момента, пока не схватится бетонный раствор, а цементное молочко не уйдёт в песочную подушку.

Из этих соображений подойдёт дешёвый полиэтилен. Его укладывают сверху опалубки. В тех местах, где есть соединения, делают побольше нахлёст – не менее 10-15 см – и проклеивают широким строительным скотчем. После застывания бетона плёнку убирают.

Подготовка материалов для сборки армирующего каркаса

Для повышения общей прочности бетонного монолита, его усиливают конструкцией из стеклопластиковой арматуры в виде плоской сетки или пространственного каркаса, которые собирают из круглых прутов переменного или постоянного сечения. Отдельные элементы таких конструкций соединяют между собой с помощью вязальной проволоки, фиксирующих хомутов или специального пистолета. Поэтому для вязки армирующего каркаса необходимо приобрести:

пластиковую арматуру проектных диаметров;
вязальную проволоку или затяжные хомуты.

Вязальная проволока должна быть круглого сечения и диаметром не менее 1 мм, чтобы обеспечить необходимую прочность соединения и не лопнуть при скручивании. Для быстрого получения отрезков проволоки нужной для вязки длины, всю свернутую бухту необходимо разрезать болгаркой на 3 или 4 части.

Изгибать арматуру из стекловолокна следует очень осторожно, не применяя термической обработки. Упругие свойства пластика делают процедуру сгибания довольно трудной

Поэтому для сборки углов и примыканий рекомендуется покупать согнутые элементы заводского изготовления.

Места пересечений стеклопластиковой арматуры под ленточный фундамент можно соединять прямыми отрезками или собирать одну из пересекающихся конструкций по месту установки.

Сборка арматурных каркасов может выполняться на открытом месте, в стороне от выкопанной траншеи. Правильная укладка уже собранной конструкции предусматривает расстояние от стенок опалубки и дна не менее 25 мм.

Чем вязать – материал

Технология усиления фундаментной основы для дома или иного сооружения запрещает применение сварочного агрегата для соединения металлических элементов. Правила армирования созданы в пользу вязки, потому что после применения сварного способа прочность прутов в местах сварных швов снижается в разы. Кроме того, чаще всего коррозия проявляется именно здесь, и через определенное время арматура утратит свои функциональные возможности.

Разрешенный вариант соединения – вязка – считается этапом сложным и требующим соответствующих навыков. Но многое зависит от используемого в работе инструмента.

Выполняется такая работа вязальной проволокой сечением 0.8 – 1.4 мм, нарезанной по сорок – пятьдесят сантиметров и сложенной вдвое. Ее заводят снизу на стержневые пересечения и скручивают, работая плоскогубцами.

Классический вариант – крючок для вязки. Если мастер достаточно опытный, за одну минуту он выполнит до пятнадцати узлов, нарезав и заведя проволоку заблаговременно. Основное достоинство способа – его доступность, потому что крючок стоит недорого, продается в любом магазине, реализующем товары для строительства. Есть один недостаток – скорость выполнения работ находится на низком уровне. Ведь даже для армирования своими руками небольшой конструкции потребуется выполнить не одну сотню узлов.

Второй инструмент – вязальный пистолет. Производительность вязки с его применением возрастает в два раза, но стоит такой инструмент достаточно дорого, и для армирования узкого фундамента приобретать его неразумно. Да и работает он только на специальной проволоке, что повлечет за собой дополнительные затраты.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

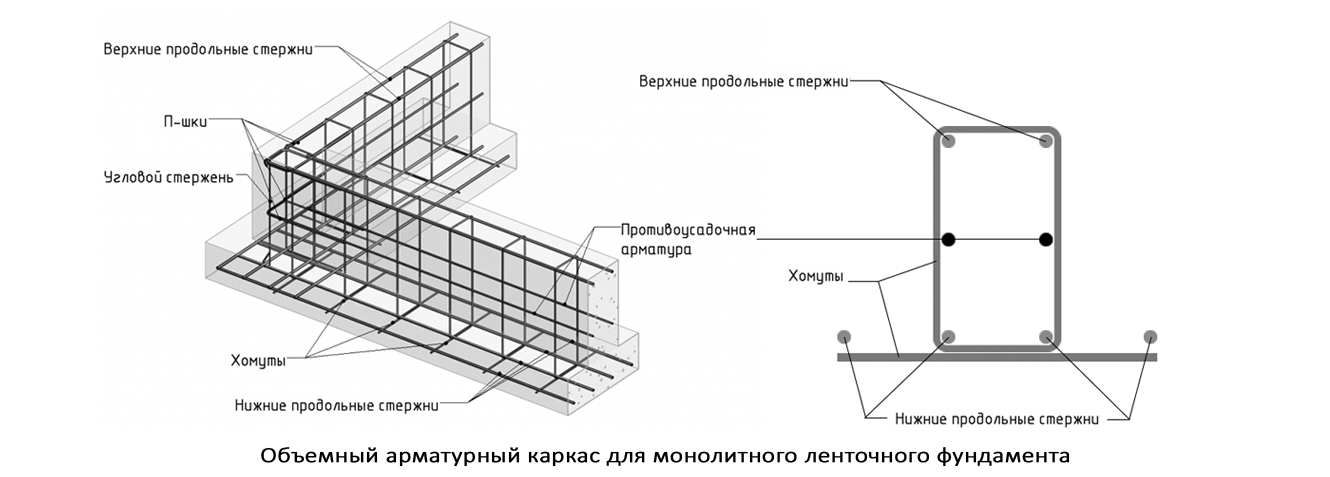

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

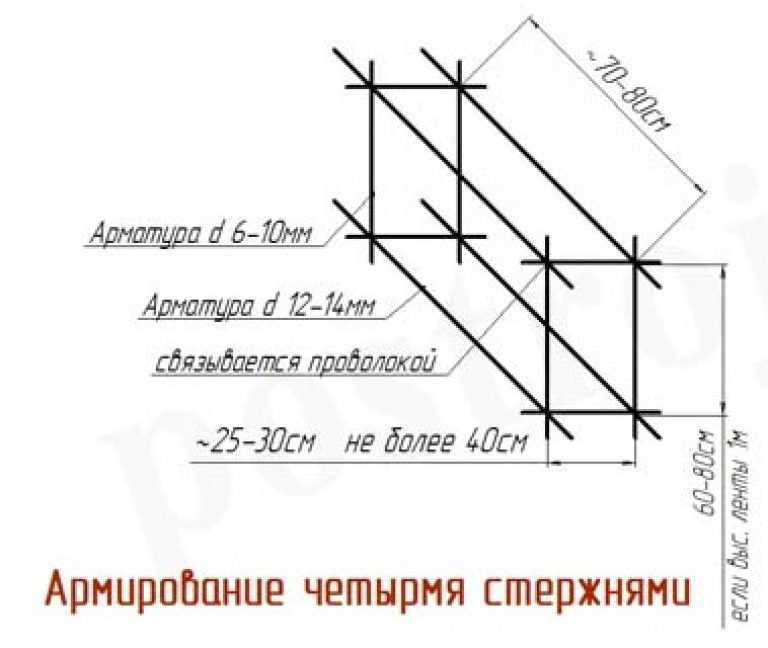

фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

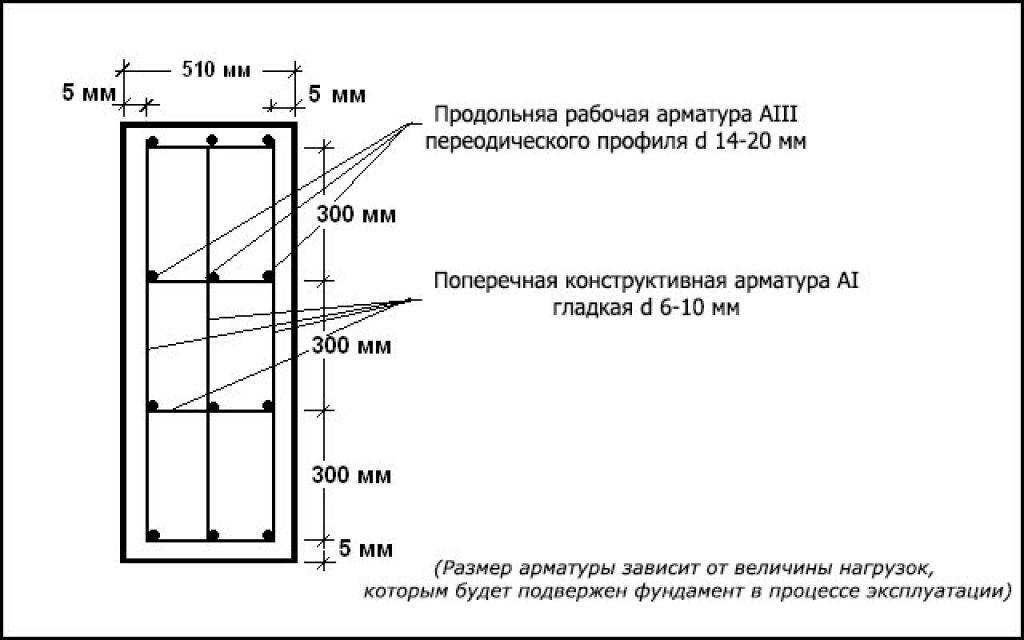

Поперечная схема армокаркаса

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

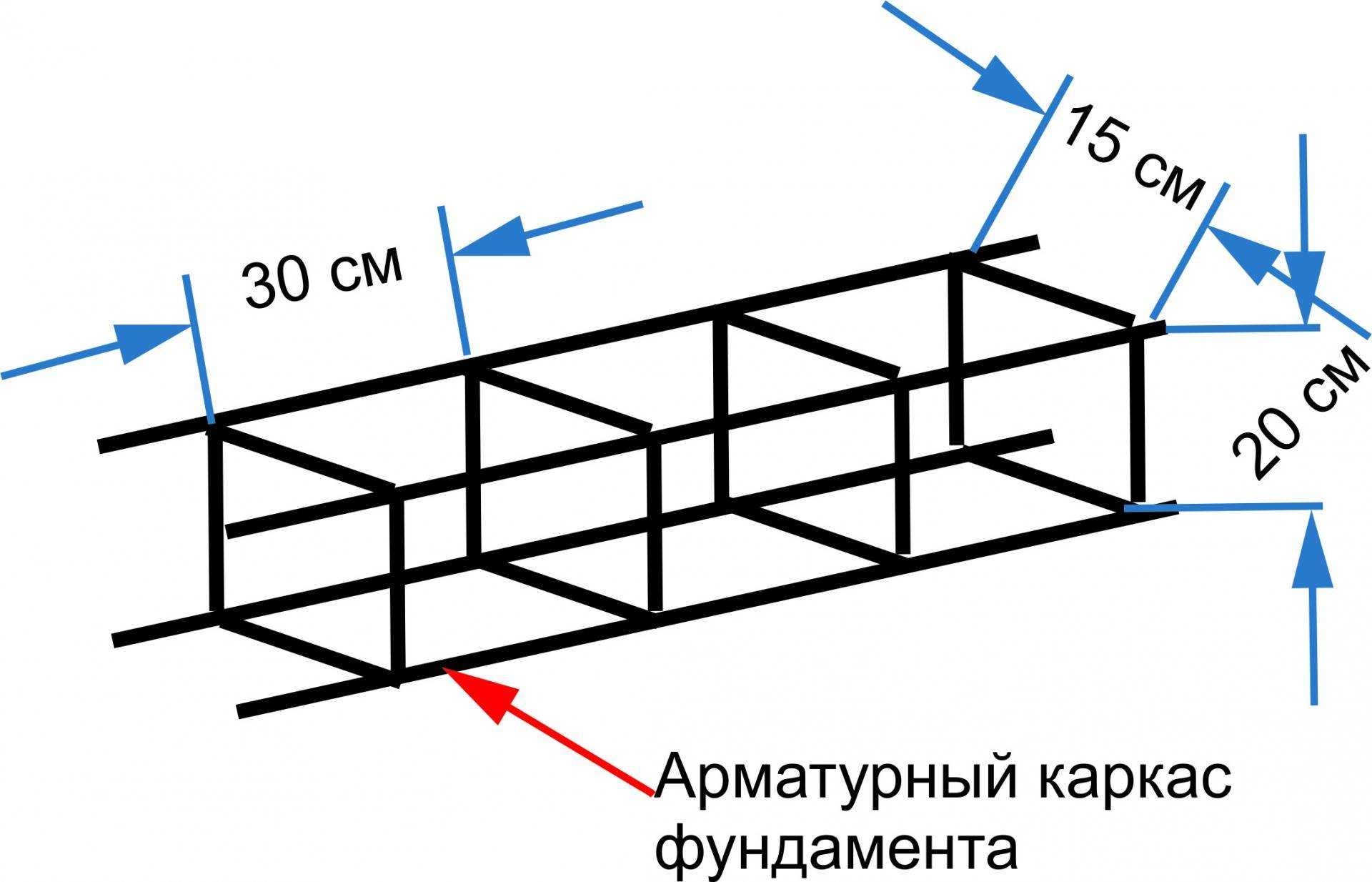

Армокаркас ленточного фундамента

Определяем требуемое количество арматуры:

Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Требования нормативных документов к материалам для армирования

Как правильно армировать ленточный фундамент, можно узнать, ознакомившись с нормативными документами. Требования, которые необходимо соблюдать при армировании монолитного ленточного железобетонного фундамента, изложены в СНиП 52-01-2003.

Разновидности стальных прутьев, рекомендованных для армирования:

горячекатаные гладкие или профилированные (Ø=3÷80 мм);
термомеханически упрочненные профилированные (Ø=6÷40 мм);
холоднокатаные профилированные или гладкие (Ø=3÷12 мм).

Важно! По сравнению с гладкими, профилированные прутья имеют лучшее сцепление с бетоном: это позволяет значительно увеличить надежность конструкции. Требования к расположению прутьев в армокаркасе для ленточного фундамента:

Требования к расположению прутьев в армокаркасе для ленточного фундамента:

расстояние между продольными стержнями должно быть не более 0,4 м;
шаг поперечных фиксирующих элементов должен составлять не более 0,5 м.

Минимальное относительное содержание рабочих продольных прутьев в железобетонном элементе должно составлять не менее 0,1 %.

Для вязки элементов железобетонной конструкции должна применяться только специальная стальная обожженная проволока (Ø=0,8÷1,2 мм).

Расчёт арматуры для монолитной плиты

Узнав, как вязать арматуру для фундамента, необходимо провести расчёт материала. Следует знать, что для армирования какой-либо поверхности используют арматуру диаметром 8 мм или 10 мм. Для плит многоэтажных зданий применяются пруты с большим диаметром – 12 мм или 14 мм.

Например, необходимо точно рассчитать количество арматурных прутков, которые уйдут на армирование плиты, общей площадью 64 м2. Для такой поверхности достаточно будет прутков, диаметром 10 мм. Одна ячейка сетки будет иметь стороны 20*20 см. Для того, чтобы узнать точное количество арматуры, следует одну сторону плиты (8 метров) разделить на сторону ячейки (20 см) и умножить полученный результат на два. Результат: 80 прутков. В качестве запаса, при расчётах одной стороны всегда прибавляют один прут, это означает, что конечным результатом будет 82 прута (так как две стороны). Но армированная сетка имеет верхний и нижний уровни, и 82 прута необходимо умножить на два. Получится 164 прута определённого диаметра.

Для армирования сетки используют прутья максимальной длины – 6 метров. Поэтому общее количество арматуры следует умножить на длину одного изделия. Это означает, что для изготовления одной плиты, общей площадью 64 м2, необходимо приобрести 984 метра арматуры заранее выбранного диаметра.

При расчётах количества арматуры для сетки не следует забывать про подставки, короткие отрезки для скрепления двух уровней, а также пруты определённого диаметра, которые могут понадобиться в течение всего процесса.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Практические советы

В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.

Раскладка каркаса в опалубке должна быть ровной. До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.

Заключение

При строительстве фундаментной основы необходимо особое внимание уделить сбору из металлa. Неправильный диаметр стали или вид материала может повлечь разрушение здания и создать угрозу жизни населению. Перед приобретением необходимо рассчитать состав армирующей коробки, исходя из этажности здания

Кроме того, следует учитывать состав арматуры, так как вид материала, из которого произведена арматура, имеет разную функциональность

Перед приобретением необходимо рассчитать состав армирующей коробки, исходя из этажности здания. Кроме того, следует учитывать состав арматуры, так как вид материала, из которого произведена арматура, имеет разную функциональность.

Для создания основы строения следует выбирать сталь класса А3, А4 смешанного вида поверхности. Это обеспечит хорошее соединение с бетоном и жёсткость конструкции.
