Что значит уклон трубы 0 002
Уклон канализации на 1 метр СНИП
Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.
КАК ПОДОБРАТЬ УГОЛ
Существует несколько позиций, которыми руководствуются домашние мастера:
1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно правилам и ГОСТам.
На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.
Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.
Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.
Зачем нужен уклон:
При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.
Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.
КАК ВЫБРАТЬ УКЛОН
Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.
Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:
Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.
Какой должен быть уклон
Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

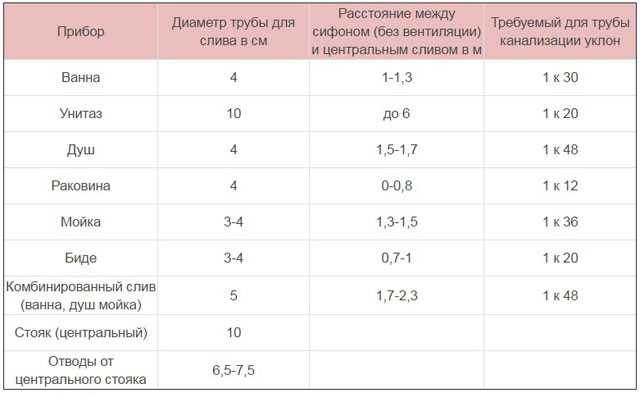

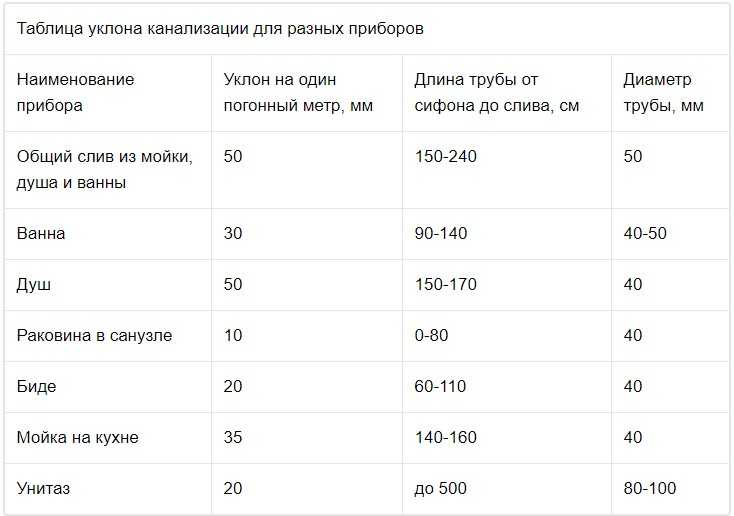

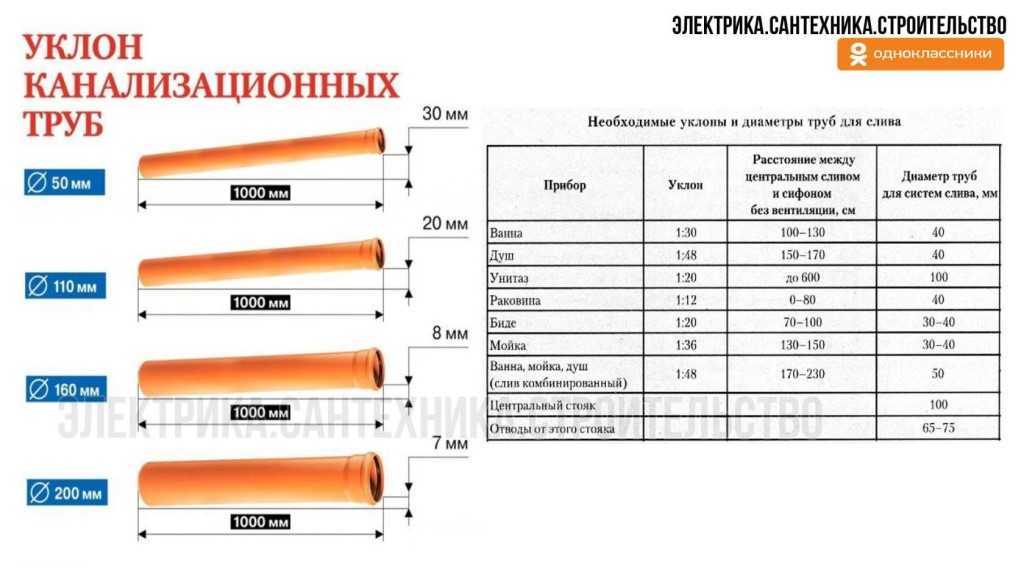

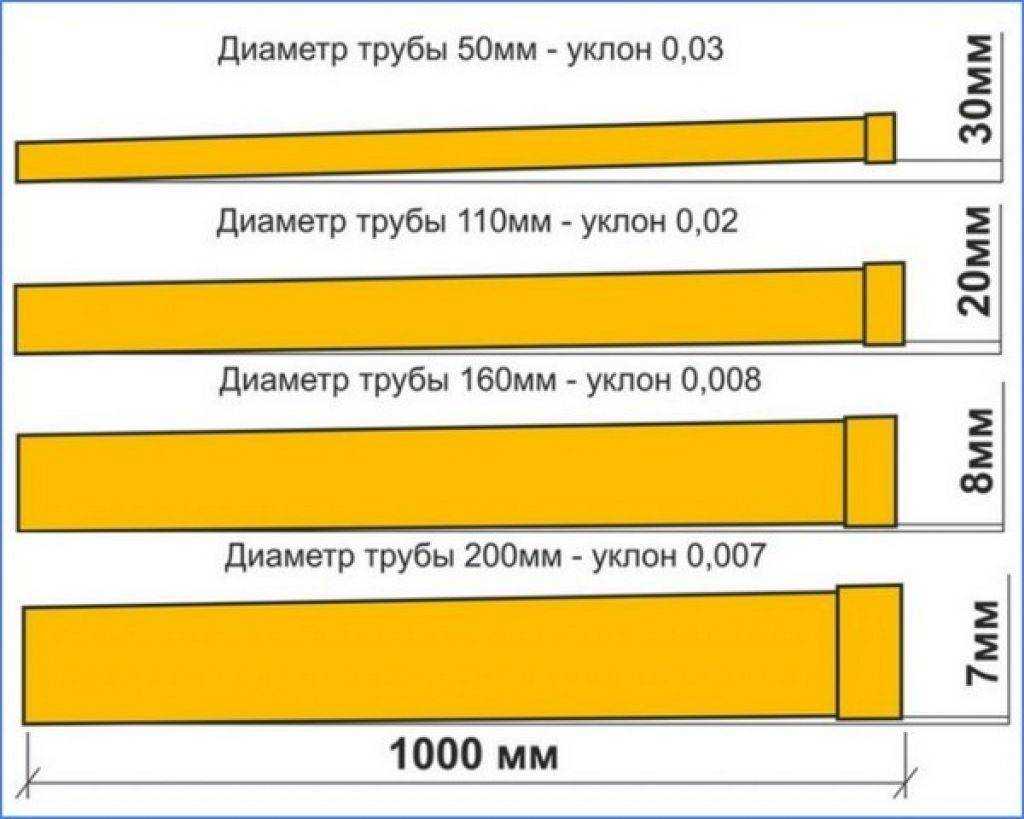

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)
Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.
Зависимость от диаметра трубы
Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

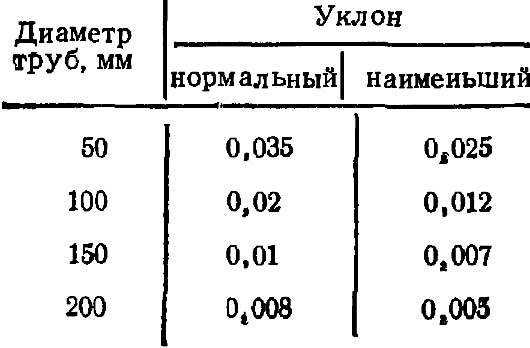

| Диаметр канализационных труб | Нормальный уклон | Наименьший допустимый |
| 50 мм | 0,035 (3,5 см) | 0,025 (2,5 см) |
| 100 мм | 0,02 (2 см) | 0,012 (1,2 см) |
| 150 мм | 0,01 (1 см) | 0,07 (7 мм) |
| 200 мм | 0,008 (0,8 см) | 0,005 (0,5 см) |
В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.
Что делать, если уклон получается больше чем требуется
Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:
- Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
-
Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.
Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.
В заключении
Подводя итог всему вышесказанному, необходимо выделить ряд основных правил, которых необходимо придерживаться при монтаже канализации для ее высокой эффективности и продления полезного срока использования. СНиП 2.04.01-85 и искушенные мастера санитарно-технической отрасли настоятельно рекомендует соблюдение следующих нормативов:
- Нельзя укладывать канализационные трубы под уклоном при горизонтальном монтаже – для этого задействуются фитинги с требуемым углом отвода. Вертикальное расположение не запрещает наклон при установке.
- Отклонение от прописанных норм допускается только в случае небольшой длины трубы (до 2м) при значительном диаметре. Здесь возможен вариант с увеличением угла наклона.
- Определившись в проекте коммуникации с углом наклона, обратного хода действию уже не будет: если потребуется переустановка сети или внесение изменений в разводку, нужно будет полностью демонтировать канализацию и устанавливать заново с новыми показателями уклона.
- Установка внешнего участка дренажной сети в частном доме обязательно должна учитывать степень промерзания грунта.
- Предельно допустимым показателем для внутренних и внешних канализационных участков является уклон трубопровода от начала до конца не более 15см.
- Правильность уклона труб необходимо проверять несколькими способами: самостоятельным расчетом при помощи формул, консультацией специалиста; использованием проверенных онлайн-калькуляторов угла наклона, представленных на значительном числе интернет-ресурсов.
Читайте так же:
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:

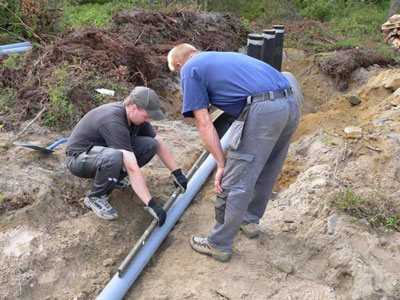

- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.
Уклон канализации на метр: СНиП и нормативные параметры системы
В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.
Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП
Уклон канализации на 1 метр: СНиП и его роль в проектировании системы
Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.
Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.
Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.
В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном
Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП. Оптимальный коэффициент уклона также зависит от дополнительных факторов:
Оптимальный коэффициент уклона также зависит от дополнительных факторов:
- диаметра элементов трубопровода;
- материала, из которого изготовлены трубы;
- схемы внешнего и внутреннего размещения канализации.
Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.
Как избежать ошибок при монтаже канализации в квартире своими руками
Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации. Схема канализации в квартире
Схема канализации в квартире
Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.
Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.
Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.
Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП
Организация водоснабжения и канализации: СНиП внутренней сети и внешней
В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

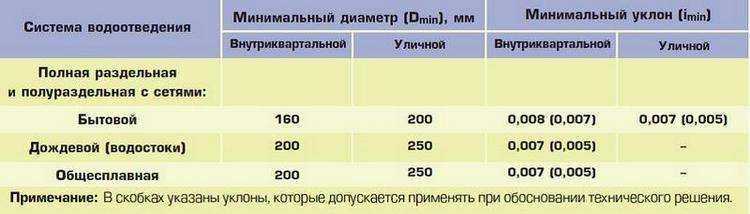

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:
| Сечение трубы, см | Минимальный угол наклона |
| 4 | 0,025 |
| 5 | 0,2 |
| 7,5 | 0,013 |
| 11 | 0,01 |
| 15 | 0,0007 |
| 20 | 0,0008 |
Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.
Локальная канализация на каждом участке
Наиболее часто используемый вариант в старых поселка – каждый владелец сам решает вопрос стоков на своём участке. Кто-то выбирает накопительный септик, кто-то станцию очистки, в общем каждый волен делать что хочет. Плюсы тут конечно есть – вы не зависите от соседей и самостоятельно решаете все насущные вопросы так, как удобно вам.
При этом вы не платите никакой абонплаты и пользуетесь канализацией бесплатно, один раз заплатив за её обустройство (и раз в несколько лет за обслуживание или замену компрессора, которая обычно требуется 1 раз в 10 лет).Естественно, вы получаете комфортную систему, как и в любом другом случае с современными системами канализации.
Впрочем, недостатки тут тоже есть:
- Большая стоимость обустройства очистного сооружения в сравнении с установкой на несколько домов или даже целый поселок (ниже мы подробно поговорим о ценах).
- Необходимость выделения места на участке.
- Необходимость самостоятельно заботиться о сервисном обслуживании, замене фильтров, компрессоров и т.д. При поломке также все проблемы придется решать самостоятельно (хотя сегодня эти проблемы решаются одним звонком в специализированную компанию).
Какой вариант удобнее вам? Хотите ли заниматься вопросами сточных вод или проще договориться с соседями – решать исключительно вам.
Выбор данных для расчета
Для слаженной работы любой канализационной системы нужны грамотные расчеты, которые позволят узнать пропускную способность канализации и множество иных параметров, среди которых важное место занимает предельная степень наполнения данной системы, влияющая на корректную работу канализации. Схема канализации частного дома. Схема канализации частного дома
Схема канализации частного дома.
Такая практика установилась вопреки тому, что движение вод в канализации не является равномерным. Это связано с тем, что формулы для неравномерного движения слишком сложны при расчетах. Поэтому решено использовать формулы для равномерного движения с учетом погрешностей.
Выбор данного вида расчета с формулами для равномерного установившегося движения является наиболее практичным решением. Именно такой расчет является идеальным соотношением между точностью получаемых данных и затрачиваемыми на это временем и усилиями.
Монтаж внутренней канализации
При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.
Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.
Задание уклона при монтаже канализационной трубы
Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:
- Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.

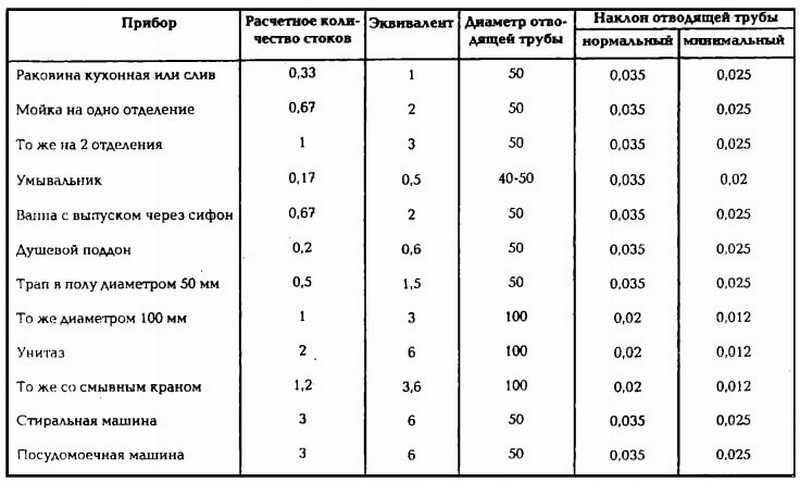

- Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.
Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.
Схема труб канализации
Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).
Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.
В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Наружные канализационные сети
Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:
где:
- V – скорость протока слива, м/сек;
- Н – степень наполнения трубопровода;
- d — размер трубы;
- K – коэффициент наклона сточной трубы.
Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.
Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

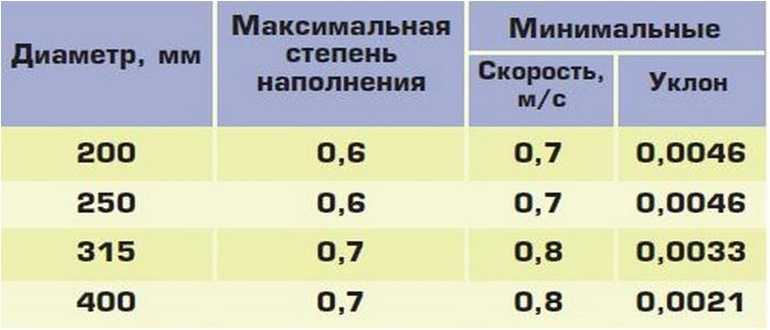

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».
Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.
Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.
Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:
- Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
- Пузырьковые.
- Магнитные.
- Лазерные.
Правила пользования этими приборами изложены в инструкциях по применению.
В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.
Как правильно уложить канализационные трубы | Уклон канализации
При монтаже сливной трубы в частном доме следует избегать таких ошибок:
- Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
- Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
- При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.
Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.
При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.
Почему важно знать стандартный уклон?
Стандартный диаметр трубы для канализации за пределами здания составляет 110 мм. Материал, используемый при изготовлении таких труб называется непластифицированный поливинилхлорид (нПВХ) и обладает достаточно высокими показателями прочности и низкой шероховатостью поверхности. Стоки внутри канала с такими показателями будут двигаться очень хорошо, если создать им даже небольшой наклон.
Prev
1of1
Next
Соблюдать нормативную величину наклона труб важно потому, что как недостаточный, так и избыточный угол укладки канализации приводит к проблемам в процессе эксплуатации. С уклоном меньшим, чем необходимо, всё очевидно — стоки просто не будут двигаться внутри такой трассы, так как гравитационных сил не хватит для преодоления силы трения жидкости с поверхностью трубы
Прокладка канализации с наклоном, превышающим рекомендованные значения, приводит к тому, что система страдает заиливанием. Процесс движения жидкости по трубопроводу рассчитан на наличие твёрдых и жидких стоков, которые совместно передвигаются по каналу. В результате поверхность трубы постоянно испытывает трение под воздействием движущихся твёрдых частиц и новые стоки эффективно счищают остатки от предыдущих выбросов.
Prev
1of1
Next
Если же наклон слишком большой, то жидки стоки сразу сливаются вниз, а твёрдые частично остаются на поверхности труб, либо также быстро скатываются вниз. Данный тип движения не обеспечивает достаточно интенсивного трения, чтобы хорошо очистить поверхность канала. В итоге со временем на трубах образуется слой твёрдых частиц, так называемого ила, который постепенно сужает свободное пространство внутри трассы.
