Термоусадка для проводов

Изоляция проводов — какие бывают материалы

Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.

На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

ПВХ изолента

ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.

ПВХ изолента

ХБ изолента

ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.

ХБ изолента

Термоусадочная трубка (ТУТ)

Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.

Термоусадочная трубка (ТУТ)

Колпачки СИЗ

Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.

Колпачки СИЗ

Термоусадочные трубки

Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.

Термоусадочные трубки

Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.

Виды термоусадок:

• термостойкая;
• с повышенной прочностью;
• полупроводниковые;
• гофрированные;
• флуоресцентные.

Жидкая изоляция проводов

Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.

Жидкая изоляция проводов

Положительные свойства покрытия:

1. Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
2. способность к диалектному покрытию;
3. устойчивость к вибрации;
4. может переносить воздействие ультрафиолетовых излучений;
5. легкость в применении ремонтных работ;
6. пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.

Отрицательные свойства покрытия:

1. токсичность;
2. высокая стоимость;
3. летучесть жидкости. Не экономично расходуется при открытии герметичной банки.

Характеристики жидкой электроизоляции:

1. имеет вид вязкой субстанции, тянущееся вещество;
2. выпускается в трех видах — в тюбике, банке и в виде спрея;
3. нанесение производится кистью, за исключением распылителя.

Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:

• для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
• для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
• а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
• для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
• для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.

Виды соединителей для автомобилей

В транспортных средствах применяется множество электротехнических компонентов и электроники. Для обеспечения надежной и безопасной эксплуатации применяется соединитель проводов с термоусадкой. В этих целях задействуются термотрубки на клеевой и бесклеевой основе, а также разнообразные изделия термоусадочного типа. Эта группа изделий представлена:

• клеммами;
• обжимными гильзами;
• наконечниками с трубкой на клеевой основе;
• кабельными перчатками;
• колпачками и оконцевателями;
• муфтами.

В дополнение к их структуре используются термопластичные и нетермопластичные клеевые массы, герметики.

Как правильно установить термоусадочную трубку своими руками

Для того чтобы выполнить правильный монтаж термоусаживаемой трубки, необходимо ответственно подойти к этому вопросу ещё на стадии подготовки выполнения работ.

На подготовительном этапе необходимо:

• выбрать необходимый типоразмер и марку термоусадки;
• определиться с количеством необходимого материала;
• изучить рынок предложений, существующих в месте проживания пользователя или выполнения работ;
• подготовить необходимый инструмент.

На выбор и подготовку инструмента следует обратить особое внимание, т.к. для разных марок трубок, рабочая температура различна и может достигать нескольких сотен градусов, что невозможно создать такими устройствами, как бытовой фен или газовая зажигалка

Портативная горелка со сменным газовым баллоном

В качестве профессионального инструмента используются:

• строительный фен;
• портативная газовая горелка;
• газовый паяльник;
• пропановая горелка;
• горелки инфракрасного излучения.

Когда подготовительные работы выполнены, можно приступать к монтажу. Процесс установки термоусадочной трубки выполняется в следующей последовательности.

Иллюстрация	Выполняемое действие
	Поверхность проводов очищается от грязи и посторонних предметов, а термоусадка нарезается требуемой длины.
	Подготовленный фрагмент трубки надевается на провод.
	При помощи подготовленного инструмента (газовая горелка) выполняется нагрев.

При выполнении работ необходимо помнить, что:

Портативный газовый паяльник легко справится с трубками небольшого диаметра

• если непонятно, хватит ли куска термоусадки по длине, то начинать прогревание необходимо с одного из концов, на котором должна оканчиваться термоусаживаемая трубка (наконечник провода, штекер связи и т.д.);
• если трубка монтируется на металлическую поверхность, обладающую хорошей теплопроводностью, то перед началом выполнения работ следует такую поверхность предварительно прогреть;
• если на покрываемой поверхности есть острые грани, то их следует удалить;
• если длина термоусадки недостаточна, её нельзя растягивать, т.к. это приведёт к снижению прочностных и диэлектрических характеристик.

Учитывая эти требования и рекомендации специалистов нашей редакции, любой пользователь с лёгкостью выполнит монтаж термоусаживаемой трубки самостоятельно.

Пропановые горелки используются профессионалами при монтаже кабельных муфт различного назначения

Разновидности термоусадки

В первую очередь все изделия классифицируются по веществам, которые используются для их изготовления. Термоусадочные трубки делают из таких материалов:

• Эластомеры, основой для изготовления которых является синтетический каучук. Главная характеристика таких изделий — способность выдерживать температурные колебания до 175 °C. Такие трубки устойчивы к агрессивному действию ГСМ. Имеют низкий спрос из-за высокой стоимости.
• Полиэстер. Трубки из этого материала сегодня более популярны, чем изделия из ПВХ. Это обусловлено высокой прочностью и устойчивостью, поэтому на сегодняшний день такая термоусадка наиболее востребована в электротехнике.
• Силикон. Эти конструкции гибкие и нетоксичные, имеют высокую химическую инертность. Основным минусом считается неустойчивость к органическим растворителям, поэтому силиконовые кембрики не используются в сфере горюче-смазочных материалов.
• Полиолефины. Основой для изготовления подобных изделий является полиэтилен, который «сшивают» радиационным или химическим методом. В материал добавляют различные пластификаторы и красители, а также специальные вещества, которые подавляют горение. Подобная технология используется при производстве изделий, которые можно применять при температуре от -50 до +125°С. С помощью специальных добавок можно увеличить порог до +150 градусов. Материал устойчив к воздействию бензола, а также сильных окислителей, однако подвержен влиянию ГСМ.
• ПВХ. Для производства таких термотрубок используют поливинилхлорид, который имеет высокие изоляционные свойства. Недостатком является небольшой диапазон температур — от -20 до +80. Кроме того, при возгорании подобных изделий выделяются токсические вещества.
• Фторполимеры. В результате производства получаются термотрубки с высокими физическими и химическими характеристиками. Низкий спрос потребителей обусловлен сложной производственной технологией и высокой ценой на изделия.

Дополнительная классификация

Термо кембрики можно классифицировать не только по вышеперечисленным признакам, но и по способу монтажа. Подобные процедуры осуществляются с применением клеевого слоя, а также без него. В первом варианте клеевой состав наносится на внутреннюю поверхность трубки, что помогает обеспечить герметизацию, а также защиту от воздействия влаги. Изделия уменьшаются в размере приблизительно в три раза после усадки.

Кроме того, одним из основных факторов является толщина стенок термоусадки. По этому признаку все трубки можно разделить на несколько видов:

• толстостенные;
• среднестенные;
• тонкостенные.

Преимущества применения и правила монтажа

Помимо изоляции электрических кабелей термоусадочные трубки применяются при прокладке труб канализации и водоснабжения. Однако их конструкция отличается от вышеописанной. Чаще всего они состоят из нескольких составляющих, монтаж которых происходит поэтапно.

При соблюдении технологии монтажа ТФ обеспечивает следующие качества изоляции:

• Механическую прочность. Благодаря относительно большой жесткости излом провода в месте установки практически исключен.
• Надежная защита от попадания влаги. Это уменьшает вероятность появления коррозии на проводниках, а также способствует меньшей скорости окисления контактов.
• Электроизоляция.

Монтаж термоусадочной трубки несложен. Для его проведения необходимо предварительно подготовить соединяющие провода. После зачистки концов от изоляционного слоя измеряется общая длина проводки, где необходимо установить ТФ. Для многожильных проводов лучше всего воспользоваться полным комплектом, в котором есть трубки различной толщины. Она подбирается согласно диаметру каждого кабеля. После сжатия диаметр ТФ должен быть меньше сечения повода. Например, для жилы толщиной 2,5 мм нужна муфта диаметром 3 мм с КУ не менее 2.

Каждый из компонентов кабеля должен изолироваться отдельно. На примере пошаговой инструкции можно увидеть порядок изоляции 3-х жильного провода.

После выполнения работ каждый из участков проверяется на герметичность и плотность прилегания муфты к кабелю.

Стоимость ТФ напрямую зависит от их вида, размеров и комплектации. Цена 1-го комплекта с изделиями различного диаметра будет составлять от 600 до 1300 руб. Это стоимость профессионального набора европейского производства. Поштучная продажа осуществляется редко. В среднем 1 м.п. будет стоить от 30 (2,5 мм) до 90 (35 мм) руб.

При выборе следует обращать внимание на геометрические размеры изделия, толщину стенки и цветовую маркировку. Также следует учитывать усадочный коэффициент. Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность

Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика. Но она постепенно уступает свои позиции термоусадочным трубкам, которые по многим техническим характеристикам превосходят первые. Итак, давайте разберемся, что такое термоусадка для проводов (размеры, из каких материалов изготавливается, и как устанавливается)

Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность. Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика. Но она постепенно уступает свои позиции термоусадочным трубкам, которые по многим техническим характеристикам превосходят первые. Итак, давайте разберемся, что такое термоусадка для проводов (размеры, из каких материалов изготавливается, и как устанавливается).

Начнем с того, что основное свойство термоусадочной трубки (ТУТ) – это уменьшиться в размерах под действием высоких температур. То есть, надеваете ее на контакт двух проводов и подвергается воздействию температуры, трубка тут же уменьшается в размерах и плотно облегает электрический контакт. Чем можно вызвать температуру? Оптимальный вариант – это специальный фен, который используется именно для проведения данной операции. Если такового нет, то можно использовать зажженную свечку, зажигалку, спички и так далее. То есть, пламя открытого огня для этого подойдет. Но учитывайте тот факт, что соприкосновение с огнем противопоказано, да и перегрев трубки ни к чему хорошему не приведет. Материал покроется пузырями, станет жестким, так что быстро потрескается.

Сфера применения и назначение термоусадочных трубок

Такие свойства термоусадок, как эластичность, способность к удлинению, устойчивость к агрессивному воздействию химических веществ и высокий показатель прочности при растяжении, определили область их применения.

Термоусадки преимущественно используются в энергетике для выполнения таких задач:

• изолирования проводов, а также токоведущих деталей электрооборудования;
• защиты участков, где соединяются кабельные линии;
• установки наконечников и соединительных муфт на проводах;
• маркировки кабелей.

  Основное назначение термоусадки – это изолирование проводов и токоведущих деталей электрооборудования

Кроме этого, термоусадки нашли полезное применение в промышленности. Они активно используются в химической, автомобилестроительной и других отраслях.

С помощью термостойкой изоляции для проводов можно:

• отремонтировать вышедшие из строя детали машин;
• защитить различные конструкционные элементы от агрессивного воздействия внешней среды, например, коррозии, а также химически активных веществ;
• предохранить детали от воздействия высоких температур;
• обработать слесарный инструмент, например, гаечные ключи или отвертки, чтобы обезопасить их эксплуатацию (создание изолирующего покрытия);
• защитить от истирания зоны, которые постоянно подвергаются механическим нагрузкам (участки, где механизмы конструкции и ее узлы соприкасаются).

  Термоусадочная трубка на автомобильной пружине для защиты ее от коррозии

Как правильно выбрать трубку для усадки?

Существует несколько правил, которыми обязуют руководствоваться специалисты при выборе изделия

Обратите внимание термоусадочная трубка должна иметь собственный ГОСТ, и это неотъемлемое качество в выборе. Приобретая защитную трубку следует учесть, что она должна быть немного большего диаметра, чем предмет, к которому будет применяться. Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб

Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях

Термоусадочная трубка используется для замены изоляции, для защиты от внешнего воздействия, изоляции и маркировки труб. Термоусадочная трубка является отличным способом для защиты электрических проводов и кабелей в агрессивной среде, например, вода, масло, кислота, а также защиты от влияния внешних отрицательных факторов окружающей среды. Термоусадочная трубка представляет собой альтернативу обычным методам изоляции и может использоваться в самых разных назначениях.

Какие существуют коэффициенты усадки трубки ТУТ?
Коэффициент усадки говорит о соотношении диаметра термоусадки на момент поставки и диаметра термоусадки в момент полной усадки после нагрева. Количественно, во сколько раз усаживается трубка. 2:1 — В этом случае термоусадочная трубка станет в два раза меньшей в диаметре от своего первоначального размера при нагреве. 3:1 или 4:1 — Термоусаживаемые трубки на момент поставки в три-четыре раза больше, соответственно, чем в состоянии полной усадки.Кстати, везде оговаривается момент полной усадки трубки, трубку лучше усаживать не до крайнего возможного размера, а максимум на 60%, если разговор идёт об усадке 2:1, и 40%, если 3:1. Это условие дает наилучший результат усадки.

Как правильно выбрать размер термоусаживаемых трубок?
Выбор правильного размера термоусадочной трубки зависит от точности Ваших измерений изолируемого материала. Используйте точные приборы для измерения наименьшего и наибольшего значения диаметров соединений кабеля, диаметров проводов, стальных труб, которые Вы намерены изолировать. Выбирайте термоусаживаемые трубки, которые на 20-30% процентов больше, чем самые большие значения Ваших измерений. Этой разницы достаточно для свободного натяжения на изолируемую поверхность. Также убедитесь в том, что термоусадочная трубка имеет достаточно высокий коэффициент усадки, для того, чтобы получить плотное обжатие и для самого малого диаметра, который Вы намерены изолировать. Наконец, при покупке термоусадки необходимо взять на 10% больше длины, потому что термоусадочная трубка при нагреве уменьшается не только в диаметре, но и в длину! Это качество называется «продольная усадка» и в зависимости от диаметра коэффициент продольной усадки увеличивается. А в случае нарезки, идёт ещё и дополнительный расход приблизительно 10% от длины на один стык.

На, что следует обратить внимание дополнительно?

Цвет
т.к. в некоторых случаях трубка необходима для маркировки и т.п.

На какое напряжение
т.к. есть до 1 кВт, на 10 кВт, 35 кВт.

С клеевым слоем или нет
т.к. клеевые трубки служат для качественной гидроизоляции, но они дороже.

В нарезке или в бухтах
т.к. различное применение и удобство монтажа.

Самозатухающая или нет
т.к. самозатухающая, как правило, служит для электроизоляции и является пожаробезопасной, но она дороже.

Где будет применяться —
т.к. иногда используют трубку не по прямому назначению

Некоторую интересную информацию можно посмотреть на видео.

Термоусаживаемые материалы имеют довольно высокое электрическое сопротивление, благодаря чему получили широкое применение в электротехнике. Эти материалы на рынке электротоваров можно назвать новыми, но достаточно перспективными, за счёт того, что они имеют отличные эксплуатационные свойства. Наибольшее распространение среди них получила термоусаживаемая трубка. Под воздействием высокой температуры она сжимается, причём делает это только в поперечном направлении, то есть уменьшается диаметр, а длина при этом ни сколько не изменяется.

Что это за трубки? Какими свойствами и параметрами они обладают? Из чего их делают и как правильно применяют? Попытаемся ответить на все вопросы.

Грамотный выбор термокембрика

Здесь большую роль будет играть конкретизация задачи, для которой подбирается изделие. Однако, алгоритм подбора незамысловат:

В зависимости от окружающей среды в которой будет эксплуатироваться изделие подбирается материал теромкембрика; Также необходимо обратить внимание на коэффициент усадки изделия после завершения обработки – особенно это важно, если трубка будет устанавливаться в труднодоступных местах; Длина трубки всегда выбирается с учетом ее сокращения на 10% после проведения обработки; Дополнительно нужно учитывать температуру, при которой необходимо осуществлять монтаж

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

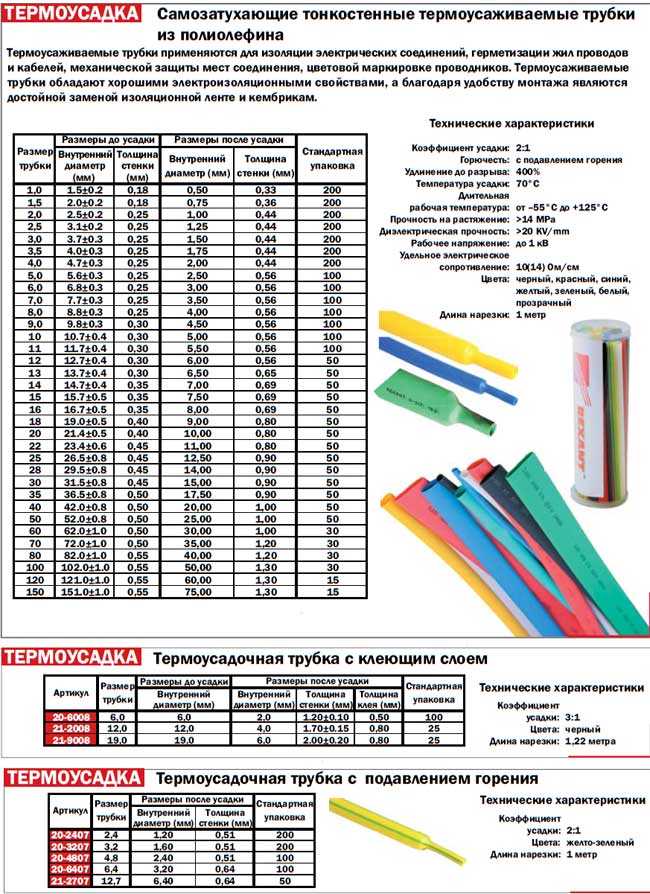

Диаметр до и после

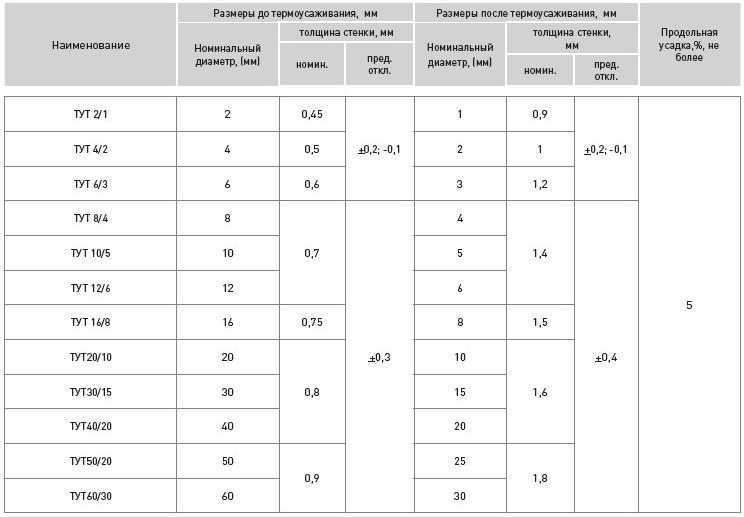

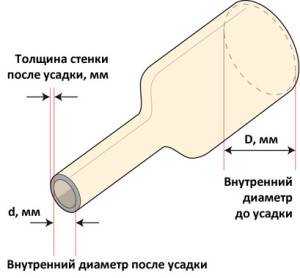

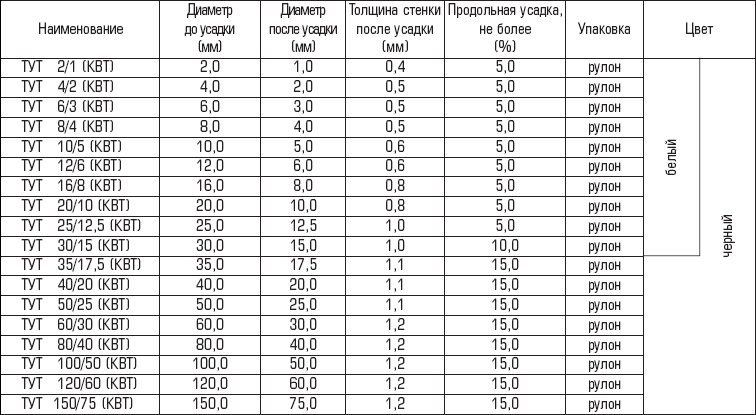

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.

Например трубка ТУТ НГ 40/20

• внутренний диаметр 40мм — ДО
• диаметр полной усадки 20мм — ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

• 2 к 1
• 3 к 1
• 4 к 1
• 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

• тонкостенные
• среднестенные
• толстостенные

Кроме того, термотрубка бывает клеевой — марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной — 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.

В этом случае уже нельзя применять обычный более дешевый вариант.

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.

Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

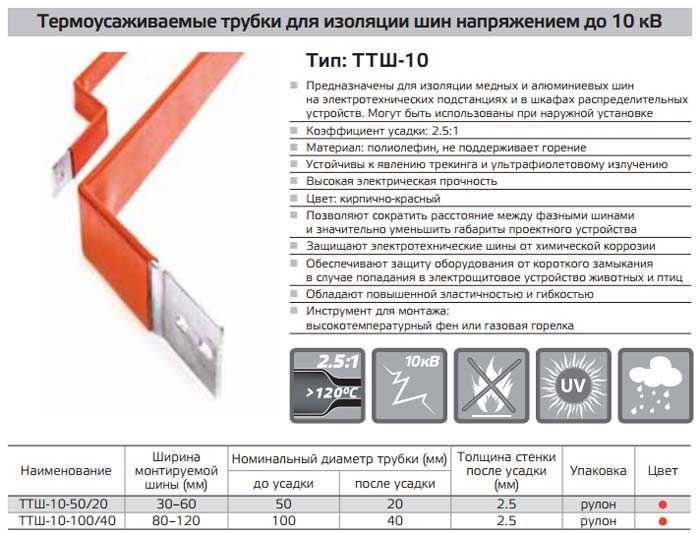

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.
