Теплый пол на балконе

Выбор системы теплых полов для балкона

В методах обогрева, применяемых для балкона, можно выделить:

• кабельную систему, которая применяется как основной или и дополнительный контур обогрева. Имеются одножильные и двужильные нагревательные листы. Для монтажа кабельной системы, как правило, применяется цементная стяжка пола и монтирование утеплительного и гидроизоляционного слоёв. Толщина цементного покрова должна быть не менее 4−5 см. Греющий кабель прокладывают на глубине 3 см от поверхностного слоя стяжки. Финишное покрытие такого пола должно иметь хорошую теплопроводность, лучше всего класть керамическую или кафельную плитку, керамогранит, бетон. После монтажа система сохнет порядка месяца, подключать ранее этого срока нельзя.

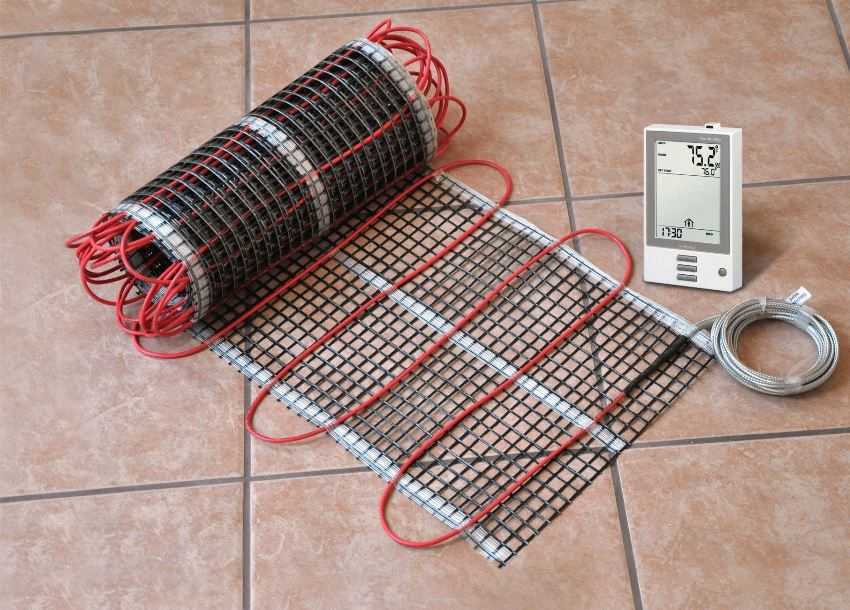

• использование нагревательных матов, служащих для дополнительного обогрева помещения. Их кладут тогда, когда стяжку сделать не представляется возможным, чтобы не увеличивать нагрузку на балкон. Отличаются маты простотой установки, класть маты можно прямо на старое покрытие, используя клеевой состав для укладки плитки. Можно также класть на бетон или выравнивающую стяжку. Включать систему в рабочее состояние можно сразу после просыхания клея. В качестве финишного пола можно применить практически любой вид: керамику, кафель, линолеум, керамогранит и прочие. Недостатки такой системы — высокая хрупкость и вероятность повреждения материала во время монтажа, высокая цена и невозможность использования в качестве основного отопительного контура — с прекращением работы системы прекращается выделение тепла.
• отзывы об инфракрасных теплых полах, говорят о малой толщине покрытия и простоте монтажа. Система строится на прогревании напольного покрытия и вторичным излучением тепла в пространство. Монтаж может произвести даже неопытный человек, следуя инструкциям по укладке. Но такая система отопления может не справиться в условиях суровой зимы. Поэтому её лучше использовать как дополнительную. В качестве напольного покрытия для такого пола можно использовать ковролин, ламинат, линолеум.

Кабельная система обогрева наиболее подходит для утепления пола на балконе, потому что она может быть основной. Однако нужно помнить, выбирая кабель для теплого пола — нас интересует не просто комфортный подогрев пола, а основное отопление. Поэтому удельная мощность кабелей на 1 кв. м. должна быть больше и соответствовать 200−250 Вт. Если использовать обычный кабель с мощностью в 15−17 Вт/м, то такую мощность трудно выполнить на практике, рассчитанное расстояние между витками кабеля будет достаточно мало (6−7 см). Для балкона лучше применять кабель мощностью как минимум 22−28 Вт /м.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

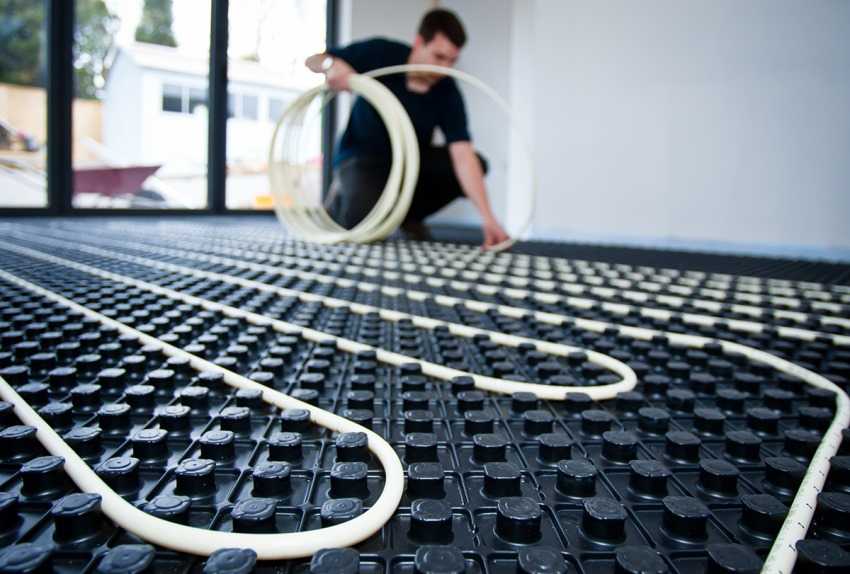

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

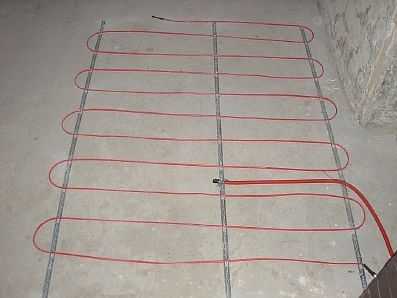

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

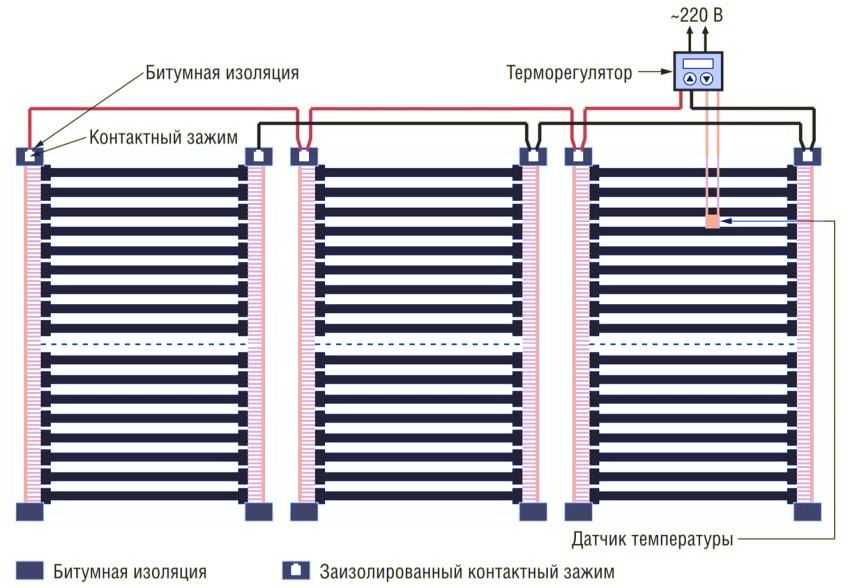

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Монтаж температурного датчика

Для регулировки температуры в помещении обогреваемом электрическими полами, без температурного регулятора и датчика не обойтись. Способ подключения приборов несложен, он одинаков для всех систем, главное придерживаться инструкции.

Чтобы установить данное приспособление, необходимо:

• сделать углубление в стене для коробки;
• продолбить канавки для провода в стене от пола до места установки регулятора;

установить прибор в подготовленный проём;

• вставить датчик в гофротрубу и разместить между нагревательными элементами;
• подсоединить датчик и кабель от пола к регулятору.

Регулятор нужно размещать недалеко от проводки — это позволит сэкономить на проводах.

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину. Для этого нужно рассчитать теплопотери лоджии

Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26°С. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31°С.

Обычно для лоджий необходимо 160-180 Вт на м2 на подогрев и 200-220 Вт на м2 для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м2. Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м2. Далее определим греющую площадь.

Ее вычисляют по формуле:

S_гр=S_общ-S_пр, где

• S_пр – площадь, которую занимают шкафы и прочая мебель;
• S_общ – общая площадь комнаты.

Допустим, площадь, занимаемая мебелью, составляет 0.5 м2. Тогда S_гр=2-0.5=1.5. Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля – 200 Вт на м2.

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м2.

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина – 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(S_гр*100)/L_каб, где

• h – шаг укладки;
• L_каб – длина кабеля в метрах.

Подставляем в формулу значения, и получаем: h=1.5*100\17=8.8 см.

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

Преимущества при эксплуатации

В морозы настил равномерно нагревает воздух и не дает жильцам квартиры промерзнуть. Температура воздуха в нижней части помещения всегда будет теплее, чем в верхней. Поверхность с обогревом хорошо проводит и отдает нагретый воздух. Эта способность обуславливается корректной работой конструкции.

Преимуществом также является площадь поверхности, которая намного шире, чем площадь радиатора. Саму систему придумали еще в Древнем Риме. С тех пор она претерпела серьезные изменения и модифицировалась под современные реалии.

Обогревающая конструкция превосходно справляется с отоплением лоджий и балконов. Площадь у этих помещений небольшая, расход материалов тоже. А комфорт от наличия теплого пола заметен сразу.

Основные преимущества:

1. Модифицированная система отопления справляется со своей задачей намного лучше, чем стандартная. Выделяется больше тепла в атмосферу, жить в квартире становится комфортнее.
2. Учитывая количество тепла, которое отдается в помещение, температура нагревательного элемента невысокая.
3. Выглядит конструкция стильно и незаметно глазу, сохраняет ценные квадратные метры жилплощади. Еще за ним не нужен особый уход, все элементы спрятаны под облицовочным покрытием.
4. Тепло регулируется жильцами квартиры самостоятельно. Это происходит при помощи автоматизированного пульта управления. Он позволяет держать воздух в квартире в оптимальном состоянии для человека независимо от перемен погоды.
5. У настила длительный срок эксплуатации, скорой замены не требуется, служить конструкция может десятилетиями.
6. Установить систему обогрева можно самостоятельно, даже если этого никогда не делали ранее. Никакого специального оборудования для монтажа не требуется.
7. Одно из самых приятных ощущений — вернуться домой с мороза и встать холодными ногами на теплое напольное покрытие.

Но у обогревательной конструкции имеются и неприятные стороны.

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно с помощью:

• вывода центрального отопления;
• оборудования теплого пола;
• установки инфракрасного обогревателя;
• наличия электрического обогревателя;
• размещения масляных батарей.

Коротко о центральном отоплении

Отопление балкона от центрального отопления – вполне выгодный способ с расчетом на длительную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет  поступать только с началом отопительного сезона. К тому же этот способ влечет за собой довольно много хлопот, так как для его оборудования обязательно требуется разрешение БТИ.

Помните: ни в коем случае нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано прежде всего с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ рассмотрело и одобрило, то можете смело монтировать теплый пол на балконе от центрального отопления:

1. Для начала специалисты советуют оклеить ту часть стены, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
2. После этого необходимо из организации, которая занимается подачей тепла, вызвать специалиста, чтобы он перекрыл общий стояк.
3. Затем в стене просверливаются отверстия под трубы. Вместо труб специалисты советуют воспользоваться пластико-алюминиевым шлангом. Потом на него монтируется тройник с вентилем.
4. Далее устанавливаются батареи отопления. Для этого необходимо на стене закрепить два кронштейна, которые будут удерживать радиаторы за верхнюю часть, и один кронштейн внизу для того, чтобы держать батарею внизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Особое внимание необходимо обратить на то, чтобы в системе не образовалась воздушная пробка

Теплый пол – прекрасная альтернатива

Более экономным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Принцип работы прост: воздух нагревается и поднимается верх. Благодаря этому в помещении поддерживается нужный температурный режим.

Установка водяного пола на балконе

Установка водяного пола

1. Для начала необходимо сделать врезку тройников на подаче и обратке, когда будут выполняться работы по замене труб. А также обязательно смонтируйте запорную арматуру (вентиля) для того, чтобы была возможность при необходимости перекрыть подачу теплой воды.
2. Далее выполняется на полу укладка бетонной стяжки. Её основание в обязательном порядке выравнивается.
3. После этого укладывается изоляционный материал.
4. Теперь начинается укладка пластиковых труб, которые являются основой теплого пола. Их кладут змейкой. Изгиб должен быть небольшой. Расстояние между трубами – незначительное.
5. Дальше проводят подключение пластиковых труб к системе подачи горячей воды.

6. Заключительный этап – укладка бетонной стяжки на основу.

Для бетонной стяжки можно использовать различные материалы: специальные строительные смеси либо обычный цементный раствор (старый проверенный способ).

Во время укладки водяного пола нужно помнить несколько обязательных для выполнения правил:

1. Если основным полом будет плитка или ламинат, то толщина стяжки должна быть небольшой.
2. Для водяного пола необходимо приобретать только качественные материалы с длительным сроком службы, так как устранение неполадок потом обойдется в значительную сумму.
3. Система «теплый пол» монтируется из цельной трубы. Никаких стыков под стяжкой не должно быть. Поэтому перед закупкой материалов проведите тщательные замеры.
4. Во избежание засорений защитите концы труб.
5. Обязательно необходимо провести остекление балкона, на котором планируется монтаж теплых полов.
6. После окончания всех работ необходимо подождать несколько дней до полного высыхания всех бетонных смесей. Ни в коем случае не используйте непосредственный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но обязательно регулярно проветривайте помещение от лишней влаги, которая будет образовываться во время высыхания.

Подключение отопления

Теплый пол смонтирован, стяжка полностью высохла, теперь можно подключиться к центральному отоплению и проверить результат выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола достаточно открыть вентили. Несколько минут – и вы можете почувствовать приятное тепло под своими ногами.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Варианты утепления пола на балконе

Для того чтобы сделать теплый пол на лоджии или балконе в настоящий момент существует несколько проверенных вариантов. Каждый из них требует профессионального подхода и использования специальных материалов.

Существует несколько технологий создания теплого пола

Распространенные варианты теплых полов:

• водяные;
• электрические.

Первый вариант основывается на водяном контуре. Электрические системы предусматривают использование матов, кабелей и даже пленки, обеспечивающих достаточное инфракрасное излучение.

Водяной теплый пол на балконе: достоинства и недостатки

Среди положительных качеств этой системы нужно отметить равномерное распределение тепла по всей площади пола на балконе. Что касается финансовых затрат, то они носят одноразовый характер. За подогретый пол придется заплатить лишь на этапе его монтажа. В процессе дальнейшей эксплуатации владельцы представленной системы будут существенно экономить на отоплении. Еще один плюс заключается в наличии максимального свободного пространства. Это происходит благодаря тому, что теплый пол нивелирует необходимость использования дополнительных радиаторов отопления и других приспособлений.

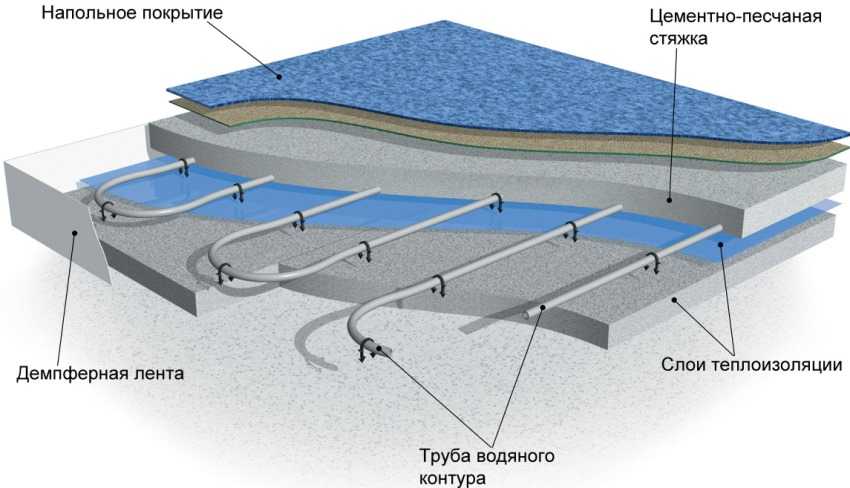

Водяной теплый пол в разрезе

Первым недостатком, заслуживающим внимание, является сложность регулирования температуры на поверхности пола. Да и процесс установки системы весьма трудоемкий

Не очень удобно, что в стояке давление при определенных условиях может снижаться. Для его стабилизации периодически приходится применять водяной насос. Подобное отопление балкона выгодно до тех пор, пока не произойдет утечка.

Учитывая приведенные факторы можно отметить, что водяной теплый пол не совсем подходит для квартиры в многоэтажном доме. В таком случае владельцам придется сталкиваться со всеми вышеуказанными проблемами. Совсем другое дело – это частный дом, оснащенный отдельным контуром для отопления. Если профессионально подойти к решению поставленной задачи, то легко можно добиться положительного результата.

Электрический теплый пол на лоджии: плюсы и минусы

Электрический пол прогревает поверхность равномерно. Пользователи с легкостью смогут настраивать самый оптимальный для себя температурный режим. Стоимость представленной системы является доступной для современных граждан. В случае возникновения какой-нибудь неисправности, ее довольно легко можно устранить.

Электрический пол прекрасно подойдет для монтажа в многоквартирных жилых домах

Для владельцев квартир в домах типовой застройки важно знать, что они вполне могут позволить себе такую систему. Для осуществления монтажных работ не придется применять передовое техническое оборудование

Обычных инструментов, которые есть в каждом доме, будет достаточно.

Существуют и недостатки у электрического варианта теплого пола. Однако они не являются слишком значительными. Проблема может заключаться в слишком высоких тарифах на электроэнергию. Такая система все же будет потреблять немалое ее количество. Для некоторых граждан минусом является наличие электромагнитного излучения.

Как правило, потребители чаще отдают предпочтение именно электронному варианту. Несмотря на возможные переплаты по счетам, привлекает легкость монтажа и возможность при необходимости проведения ремонтных работ. Приглашать профильных специалистов для решения подобной задачи совсем не обязательно.

Электрическая схема подключения обогревающих матов для теплого пола
