Смесительный узел для теплого пола: виды и устройство

Когда смесительный узел нужен

• Имеется два и более отопительных контуров, требующих для эффективной работы разную температуру.
  Чаще всего, это радиаторное отопление и непосредственно теплый водяной пол.
  Почему им требуется отличающиеся градусы? Потому что, радиаторы при низких показаниях to отдают тепло плохо (написанные в паспортах числа по теплоотдаче в лучшем случае производители замеряют при 70оС рабочей среды на поступлении в отопительный прибор, 50оС на выходе из прибора и окружающем воздухе в 20оС), а по нагретому настилу вы элементарно вряд ли сможете ходить если он горячей, чем 45оС. Кстати, по нормам СНиП допустимым диапазоном нагрева напольной поверхности является 27оС — 33оС.
• Используется котел, который не может эксплуатироваться с обраткой менее 55С.
  В частности, это большой ряд твердотопливных и газовых котлов. Если у них теплообменник станет холодней 55оС, то на нем могут начать осаждаться продукты сгорания, являющиеся сильными окислителями.
• Водяной теплый пол подключается к центральному отоплению,
  которое исходно рассчитано на все то же радиаторное отопление, т.е. слишком горячее.

Можно ли сделать тёплый пол без смесительного узла?

Можно. Это самый простой и бюджетный способ — использовать всего-навсего одно термореле. Мы не ставим трехходовой клапан, а напрямую от котла подводим теплоноситель к коллектору.

Пояснение. Современные трубы (металлопластиковые) держат температуру 90 градусов, поэтому, если мы закачаем в тёплый пол не рекомендуемые 30-40, а все 80 градусов, то трубы выдержат.

На обратный коллектор тёплого пола монтируем термореле ТР:

Н — циркуляционный насос; Т — комнатный термостат; ТР — термореле; ТП — тёплый пол; К — котёл; 220 В — провод питания насоса

На термореле подаётся питание 220 В (фазный провод, который на термореле разрывается и его продолжение идёт на насос Н). Итак, в подающий коллектор от котла идёт теплоноситель с температурой 80 градусов. И в контуры тёплого пола ТП он и поступает таким и тепло отдаётся стяжке и далее помещению…

Можно перестраховаться, установив на подающий коллектор ещё одно реле, которое вообще вырубит систему, если теплоноситель нагреется выше 80 градусов.

В общем, я привёл эту схему, однако прежде чем ею пользоваться, подумайте хорошенько. Хотя бы о покрытии пола: например, паркет такой температуры не терпит.

Ну и смесительный узел однозначно не применяется при нагреве теплоносителя от теплового насоса, который даёт температуру, подходящую для тёплого пола.

Как собрать смесительный узел для тёплого пола, будет рассматриваться в отдельной статье, когда очередь дойдёт до собственно монтажа. А впереди ещё нужно ознакомиться с дополнительными устройствами, которые могут входить в состав смесительных узлов и коллекторов.

смесительный узел для тёплого пола, смеситель для тёплого пола

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

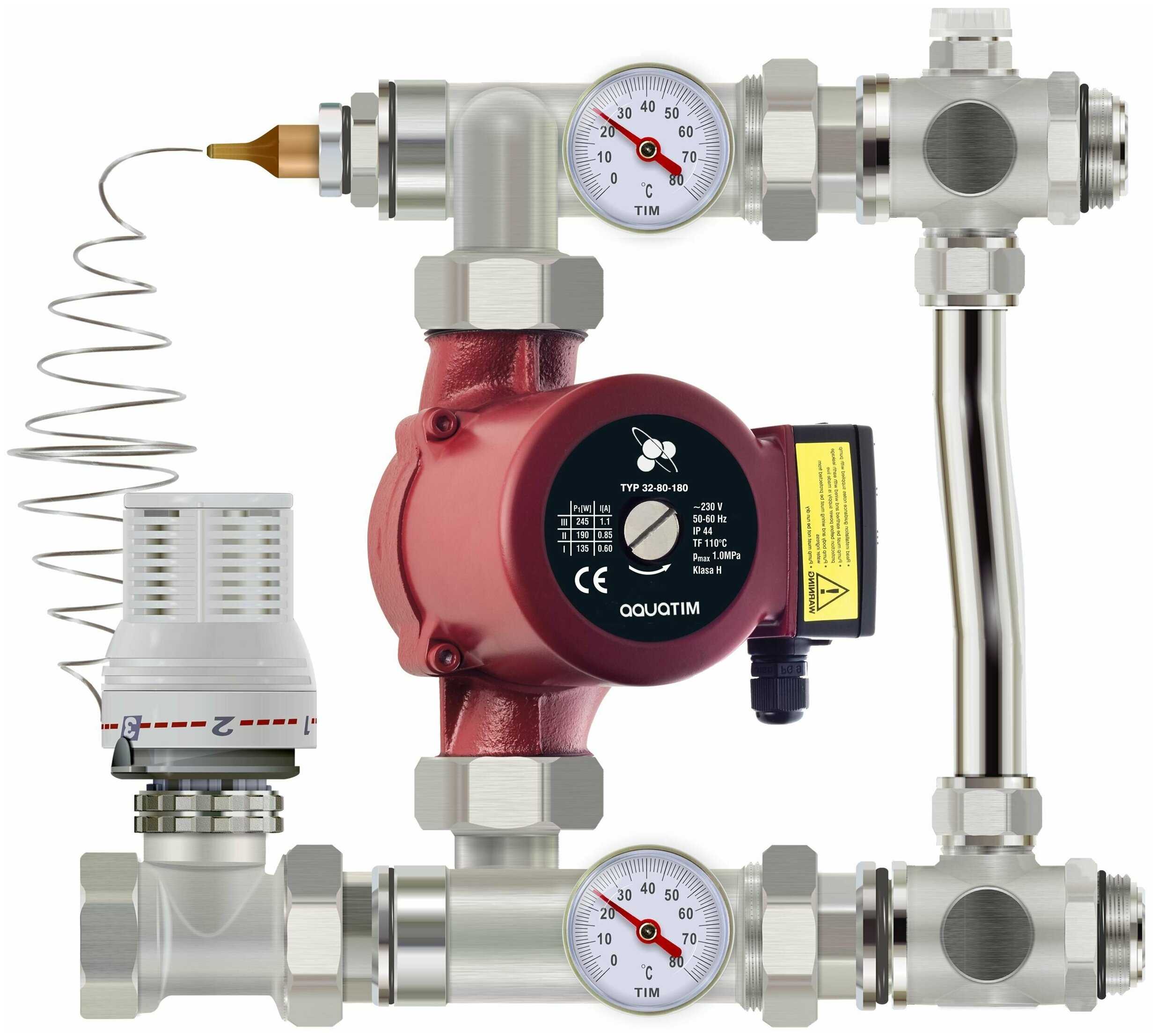

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы

Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем

А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся. Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки

Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла. Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

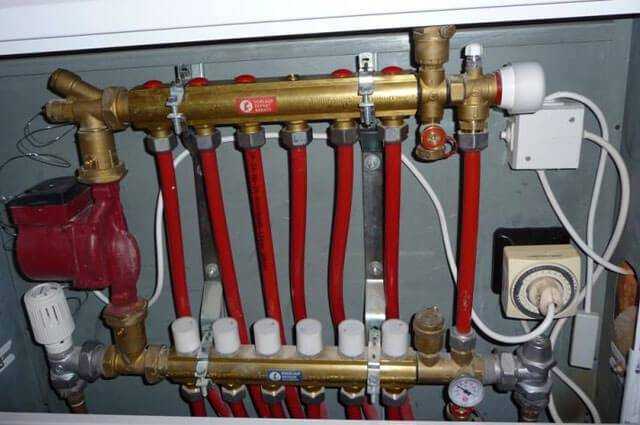

Шкаф открытого типа

Двухходовой клапан в смесительном узле

Основным отличием схемы коллекторной «гребенки»с двухходовым клапаном является непрерывная подача из обратки без отсекающей арматуры. Смесительный узел для теплого пола периодически подмешивает в нее кипяток при остывании теплоносителя ниже заданного уровня.

Клапан называется питающим, в него встроен жидкостной датчик-термостат, отсекающий/добавляющий горячую воду по мере необходимости. Благодаря стабильной температуре по периметру конструкция имеет высокий эксплуатационный ресурс:

• резкие скачки сглаживаются малой пропускной способностью клапана
• диапазон регулирования температуры незначительный
• схема отлично зарекомендовала себя на практике

Единственным ограничением является чрезмерная величина контуров. При обогреве больше 200 квадратов падение температуры обратки слишком значительное, подмешивание кипятка становится не эффективным.

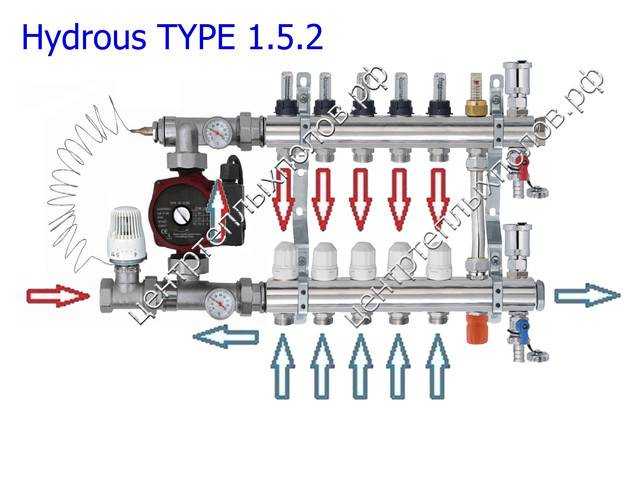

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

В данной насосно-смесительной группе Meibes уже есть:

• Насос для радиаторов – прямой контур;
• Насос для теплого пола – смесительный контур;
• Электронный смеситель;
• Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

• Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
• При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Настройка узла подмеса

После монтажа коллектора производится его настройка со снятым сервоприводом, термоголовкой. Для регулировки температуры поверхности пола необходимо выполнить последовательность действий:

• установка max перепускного клапана – его переводят на 0,6 бар, при срабатывании этого узла при настройки результат будет неправильным
• расчет балансировочного клапана – для этого используются значения температур обратки, подающей линии, на выходе из котла, коэффициент 0,9 (формула пропускной способности К = 0,9 *[(tk – to/tp – to) – 1])
• настройка насоса – вычисляется расход кипятка, потери давления контуров либо выставляется минимальная подача, по мере необходимости скорость добавляется
• балансировка веток – регуляторы полностью открываются, плавно закрываются до нужного положения

Регулировка узла подмешевания

На последнем этапе останется увязать расход узла подмешивания с прочими отопительными приборами, отрегулировав положение закрытого на первом этапе балансировочного клапана. Монтаж расходомеров значительно облегчает точную настройку всех узлов. Значение обработки перепускного клапана выставляется на 10 – 7% ниже максимального давления насоса.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима. Подробный технический процесс сборки коллекторной группы:

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб.

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

• Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
• Нельзя установить расходомеры;
• Требуется защитный ящик большего размера из-за массивности конструкции;
• Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Смесительный узел для теплого пола своими руками: как сделать

Проще всего смеситель для теплого пола приобрести в магазине в собранном виде – никаких хлопот по сборке. Проверили соединения и дело с концом. Стоит смесительный узел, мягко говоря, не дешево – если хотите сэкономить, то смесительный узел придется собрать самостоятельно. Понимая принцип его работы, сделать это будет несложно – собрать его, как вы уже поняли, можно согласно различным схемам. Мы рассмотрим наиболее простые из них.

Теплый пол с ручным смесительным узлом

Обратите внимание на то, как подключаются батареи в домах и квартирах с центральным отоплением – рядом с батареей вы найдете вертикальную перемычку. По сути, это и есть смесительный узел

Теперь добавьте в перемычку кран и вы получите орган управления температурой теплоносителя, подаваемого в теплый пол, в качестве которого в нашей аналогии выступает батарея

Остается только насос, который в подобной ситуации врезается на подающий трубопровод между перемычкой и батареей – в случае с теплым полом между перемычкой и распределительным коллектором. Если в такой схеме заменить кран на перемычке электромагнитным клапаном с температурным датчиком и контроллером, то вы получите вполне автоматизированный регулятор температуры теплого пола

Теперь добавьте в перемычку кран и вы получите орган управления температурой теплоносителя, подаваемого в теплый пол, в качестве которого в нашей аналогии выступает батарея. Остается только насос, который в подобной ситуации врезается на подающий трубопровод между перемычкой и батареей – в случае с теплым полом между перемычкой и распределительным коллектором. Если в такой схеме заменить кран на перемычке электромагнитным клапаном с температурным датчиком и контроллером, то вы получите вполне автоматизированный регулятор температуры теплого пола.

Смеситель с автоматическим управлением. Если первый вариант смесительного узла теплого пола используется на небольших системах подогрева пола, то автоматические смесители с электронным управлением целесообразно применять, когда теплый пол используется в качестве основного отопления в доме или квартире. В таких ситуациях возникает острая необходимость регулировки температуры не только глобально во всем жилище, но и локально, в каждой отдельно взятой комнате. При таком условии насосно-смесительный узел теплого пола усложняется во много раз – в него добавляется оборудование в виде мощной распределительной гребенки (коллектора), каждый выпуск которой оборудуется своим собственным электромагнитным клапаном с контроллером температуры.

Если говорить сложном смесителе с большим количеством оборудования, то здесь на повестке дня всплывает вопрос компактности – много оборудования нужно как-то помещать в небольшой ящик. Это к тому, что схема сборки меняется. К примеру, насос перемещается на перемычку, добавляется еще одна перемычка. Естественно, устанавливаются контроллеры и прочее оборудование, которое можно рассмотреть на приложенных в статье схемах. В общем, все серьезно.

И напоследок скажу несколько слов по поводу вопроса, можно ли смесительный узел для теплого пола собрать самостоятельно? Если не ходить вокруг да около, то можно сказать, что да, можно – причем своими руками можно собрать смеситель теплого пола любой сложности. Как вы понимаете, для этого придется отдельно приобрести циркуляционный насос, трехходовой кран, шаровые краны, термометры, тройники и пластиковые трубы с необходимым количеством концевиков и поворотов. Сборка такого смесителя теплого пола, в принципе, несложная, но есть свои тонкости – например, насос, который в обязательном порядке должен вытягивать теплоноситель через трехходовой кран. Если, наоборот, происходит проталкивание воды насосом, расположенным до этого крана, то работать узел не будет. Вообще сборку смесителя своими руками лучше производить под контролем специалиста – как минимум с ним нужно будет согласовать схему, согласно которой и осуществить монтаж узла.

В заключение темы про насосно-смесительный узел для теплого пола добавлю только одно – в принципе, без этого элемента системы пол работать тоже будет. Современные трубы отлично выдерживают высокую температуру. И контролировать нагрев поверхности пола без смесителя тоже можно весьма неплохо. Спросите, зачем тогда его ставить и тратить на этот смеситель деньги? Ответ на этот вопрос даст вам первый пункт данной статьи, в которой описаны задачи, с которыми справляется смеситель. Если вам их нужно решать, значит и узел монтировать придется.

Автор статьи Александр Куликов

Преимущества и недостатки

Насосно-смесительный узел для теплого пола дает много преимуществ, из-за которых отопительная система и стала популярной. Наиболее главными из них считаются:

• безопасность эксплуатации – зачастую пользователи забывают, что приборы отопления имею высокую температуру, и получаю сильные ожоги. Применение данной системы полностью исключает неприятности такого рода,
• гигиеничность – организация ухода за системой теплого пола не вызывает сложностей. За счет постоянного обогрева поверхность полов высыхает достаточно быстро, что полностью исключает образование плесени и грибков,
• экономическая выгода – использование системы теплого пола позволяет экономить энергию на 30 – 50 процентов,
• продолжительный эксплуатационный период – трубы, наиболее подверженные износу, способны эксплуатироваться не менее пятидесяти лет,
• возможность управления по наружному температурному режиму – двухходовой клапан имеет электрический привод, соединенный с терморегулирующим устройством. Корректирование степени нагрева выполняется с учетом температуры наружного воздуха,
• режим ручного управления – блок в этом случае может использоваться без клапана. Степень смешивания в такой ситуации устанавливается вручную. Данный вариант не следует использовать вместе с высокотемпературными тепловыми источниками,
• режим температурных ограничений – он возможен за счет установленной на клапане головки термостата, имеющей выносной датчик. Температура прогрева пола в этом случае ограничивается по отметке, установленной на головке.

Недостатки в принципе работы узла подмеса пользователями не отмечаются.

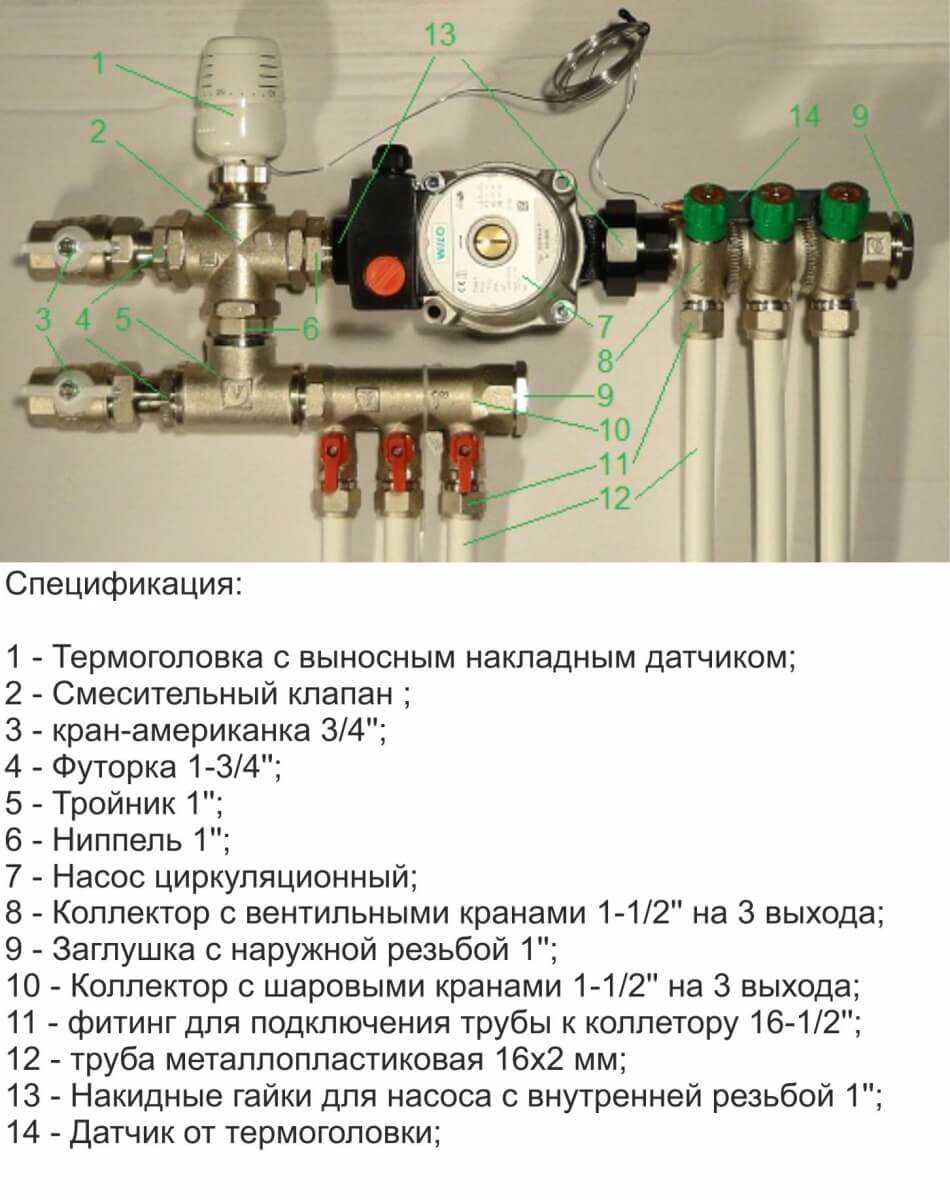

Устройство

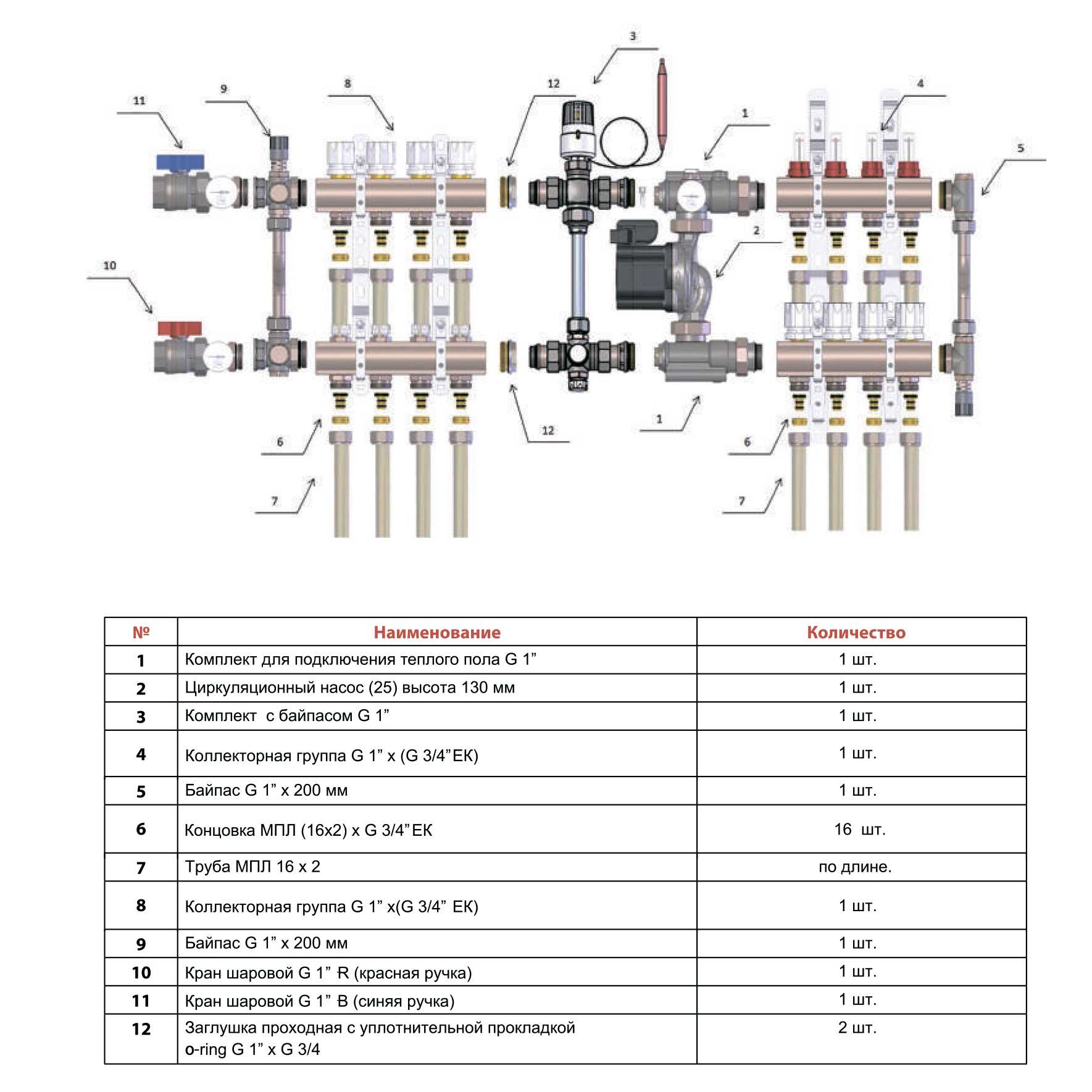

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

1. Коллектор (гребёнка распределения).
2. Трёхходовой кран.
3. Гидрострелка (смеситель).
4. Циркуляционный насос.
5. Термостат (бывает только в автоматизированных узлах).
6. Запорная арматура (клапан-смеситель).
7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

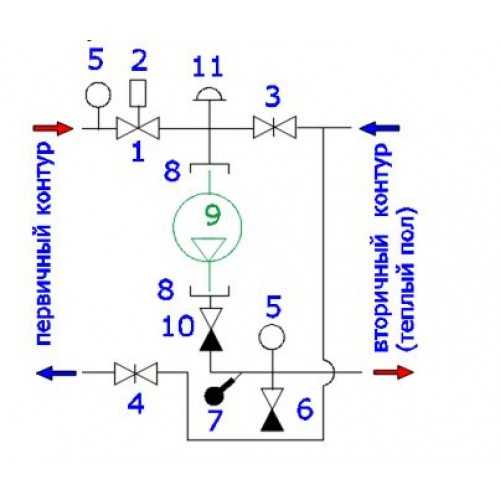

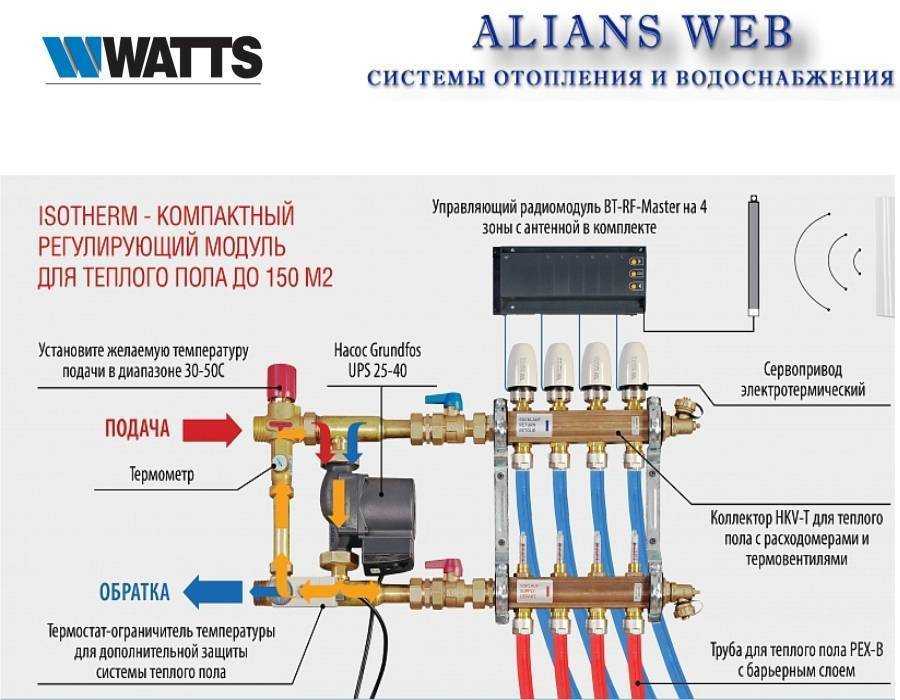

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

• схема присоединения и переключения водных потоков;
• схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.

Трёхходовой клапан

С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.

Двухходовой клапан

Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схема с двухходовым клапаном

Устанавливают его на подаче от нагревательного прибора. В месте перемычки между подающим трубопроводом и обратной линией монтируют балансировочный регулируемый клапан. Его настраивают в соответствии с требуемой температурой подаваемой воды обычно при помощи ключа — шестигранника. Он нужен для регулировки количества холодного теплоносителя.

Датчик температуры размещают после насоса, а тот в свою очередь перемещает воду в направлении гребенки. Только теперь меняется интенсивность движения нагретого теплоносителя от котла. Таким образом, температура подаваемой воды изменяется на входе насоса, при этом холодный поток настроен и стабилен.

Подмес происходит всегда и вода от котла не попадает напрямую в контуры, поскольку это невозможно. Такую схему можно считать более надежной. Но следует отметить, что смесительная группа, оснащенная двухходовым элементом, способна обогреть 150 – 200 «квадратов» площади, поскольку не существует клапанов большей производительности.

Смесительный узел — состав и комплектность

Узел подмеса работает таким образом:

От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.

Основные компоненты узла подмеса:

• циркулярный насос;
• предохранительный клапан;
• байпас — устройство, предохраняющее систему от перегрузок;
• спускные водяные клапаны;
• отводчики воздуха из системы отопления.

Двухходовой предохранительный клапан

Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.

Клапаны выпускаются в корпусах из латуни или чугуна.

Контруктивно двухходовые смесители выпускаются в таких исполнениях:

• с пневматическим управлением;
• гидравлические;
• электроприводные.

Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.

Трехходовой смесительный клапан

Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.

Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.

в трехходовых смесителя применяются различные виды внешних приводов:

• термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
• термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
• электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
• сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.

Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.

Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).

Байпас

Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.
