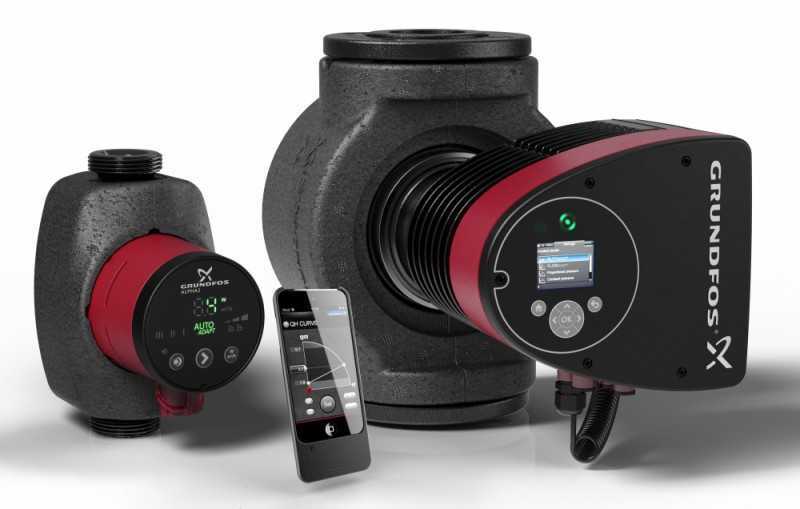

Циркуляционный насос magna3 для систем отопления, grundfos

Насос grundfos ups технические характеристики

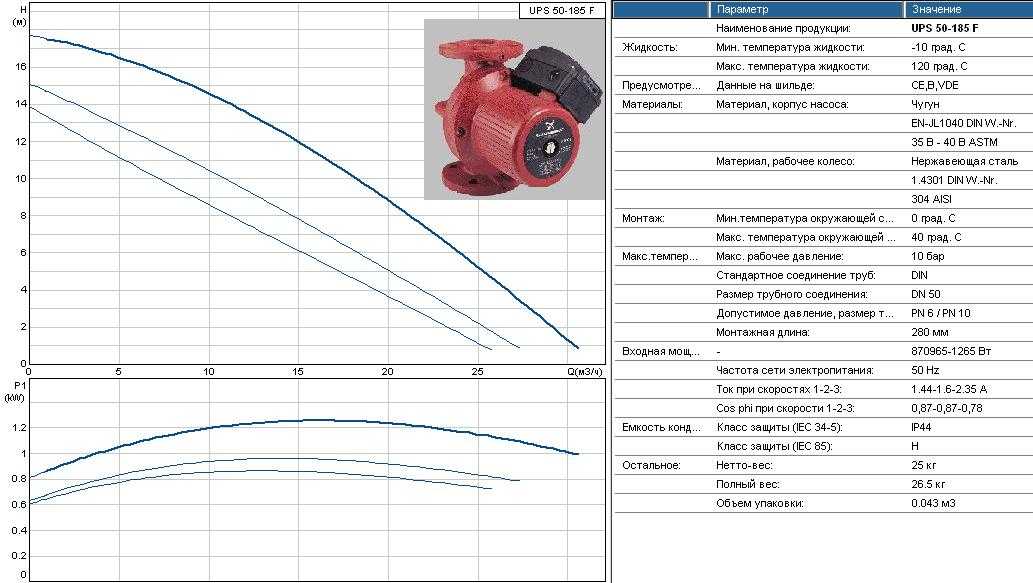

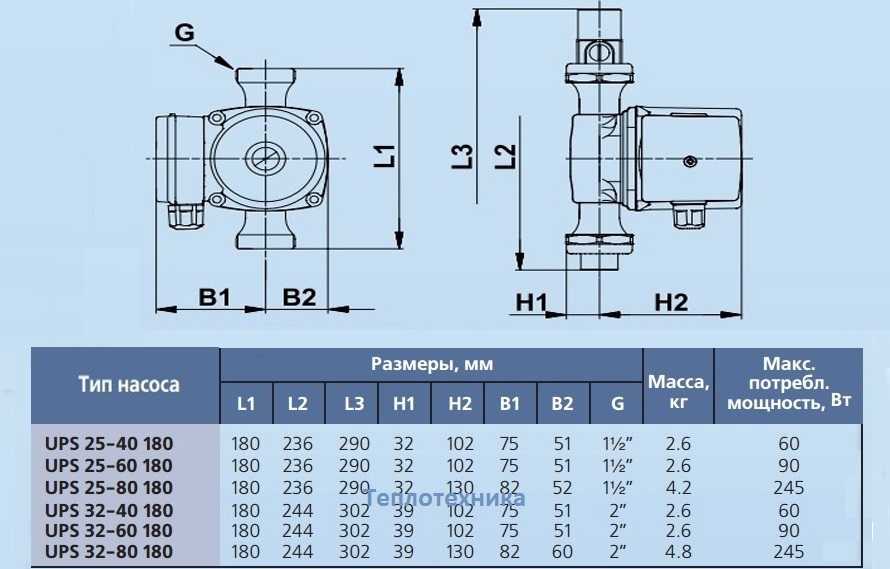

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Циркуляционные насосы Grundfos UPS применяются для циркуляции воды в замкнутых и незамкнутых системах отопления и кондиционирования.

Аппараты отличаются долговечностью, надежностью, простотой конструкции и настройки. Именно благодаря этим свойствам серия упс пользуется популярностью у пользователей.

Энергоэффективность насоса

Известные европейские производители насосного оборудования достигли больших успехов в оптимизации показателей энергопотребления, представив на рынке несколько моделей с мокрым ротором. Достичь этого удалось за счет применения современных электродвигателей постоянного тока, управляемых посредством контроллера. Такие модели относятся к оборудованию класса «А», считающегося самым эффективным в части минимизации энергопотерь – их потребление не превышает 0,09-1,3 кВт).

Специалисты «Грундфос» разработали целую серию энергосберегающих насосов под наименованиями ALPHA2 и MAGNA3. Первые отличаются несложным функционалом и предназначаются для использования в системах отопления и ГВС частных домов. Модели второго типа имеют функцию AUTOAdapt, позволяющую автоматически устанавливать оптимальный режим энергопотребления. Их возможности соответствуют современным требованиям к показателям экономичности и производительности оборудования этого класса. Они рассчитаны на эксплуатацию в отопительных системах частных домов и промышленных предприятий.

Обслуживание Grundfos

Во избежание вышеперечисленных проблем, следует соблюдать правила эксплуатации насосного оборудования, а также производить его своевременное техническое обслуживание. Монтаж глубинного оборудования Грундфос и пробное включение лучше всего доверить профессионалам. Перед запуском насосных станций следует всегда убеждаться в наличии в них воды, во избежание сухого запуска.

Если насос используется вами лишь в летний сезон, то в остальное время его следует всё равно включать, хотя бы на полчаса каждые 3-4 недели. Это позволит избежать проблем с окислением его внутренних деталей

У дренажных насосов Grundfos следует особое внимание уделять проходимости труб и патрубков. Поскольку такая аппаратура работает в особо тяжёлых условиях, влекущих опасность засорения, необходимо время от времени прочищать её сильной струёй воды

Оборудование Grundfos (Грюндфос) благодаря своей надежности, производительности и простоте в эксплуатации получили широкое распространение во всех отраслях.

Они используются в области ЖКХ при строительстве централизованных магистралей отопления, водоснабжения, отвода канализационных стоков, обслуживании предприятий сельского и лесного хозяйства, а также в оснащении промышленных комплексов.

Пошаговая инструкция монтажа своими руками

Чтобы агрегат эффективно выполнял свою задачу, его следует устанавливать на горизонтальной плоскости. Оборудование с мокрым ротором ставится на подающем контуре, а с сухим — на обратку. Дело в том, что при «сухом» исполнении используются резиновые или паронитовые прокладки, которые довольно быстро портятся под воздействием высокой температуры.

Желательно, чтобы перед отопительным насосом был установлен фильтр грубой очистки. Он необходим для защиты оборудования от попадания в него мелких примесей. Это позволит продлить срок службы техники.

Бывает, что на территории, где устанавливается оборудование, отключают электричество. Чтобы насос работал беспрерывно, необходимо дополнительно монтировать байпас.

Некоторые пользователи в ходе установки не могут определить правильное направление патрубков. Производитель учел эту особенность, поэтому на корпусе напорной техники можно увидеть стрелку, показывающую, в каком направлении вращается ротор, а соответственно и теплоноситель.

Как правило, циркуляционное оборудование продается без крепежных элементов, поэтому их придется докупать отдельно. При подключении прибора к сети профессионалы рекомендуют пользоваться отдельным кабелем, идущим от распределительного щитка.

Основные этапы проведения работ:

1. Из контура отопления сливается вся жидкость. Если он уже давно в эксплуатации, рекомендуется качественная промывка.
2. Для подключения оборудования врезаются обходные участки. Между врезками ставится байпас, который должен дополнять обратный клапан или шаровый кран. Это защитит пластиковые вкладыши в процессе сварки.
3. Обходной трубопровод оборудуется запорной арматурой.
4. Монтируется фильтр грубой очистки.
5. В верхней части байпаса устанавливается кран Маевского или автоматический воздушный клапан.
6. Врезается насос. Если модель оборудована «мокрым» ротором, то она должна ставиться по горизонтали.
7. Для подключения к сети лучше использовать отдельную розетку с заземлением.
8. Насос заполняется теплоносителем, проверяется его работоспособность.

С первого взгляда кажется, что установка не представляет собой ничего сложного. Но это только для опытных пользователей. На практике могут встречаться различные проблемы, поэтому рекомендуется внимательно изучить прилагаемую к оборудованию инструкцию. Если опыта недостаточно, лучше всего пригласить специалиста, который учтет все требования и правильно настроит агрегат. Печи длительного горения на дровах читайте у нас на сайте.

Не слишком ли много энергии потребляют ЦН, ведь они включены постоянно?

Стоит заметить, что эти небольшие устройства очень экономичны и потребляют энергии не больше, чем, скажем, небольшая электрическая лампочка. Тем не менее, недавно все ведущие европейские производители циркуляционных насосов пришли к соглашению о единой классификации по энергопотреблению. В соответствии с ней, всем ЦН будут присвоены соответствующие ярлыки, по аналогии с бытовой техникой.

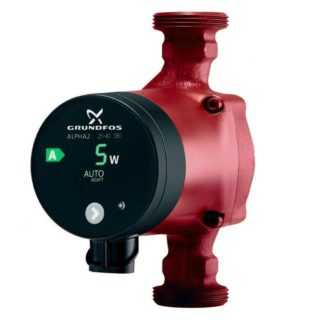

При этом насосы класса «А» (например, GRUNDFOS ALPHA Pro, которые скоро появятся) потребляют в среднем 6 Вт, что соответствует 90 кВтч в год. Даже проверенные временем модели (GRUNDFOS UPS 100) будут в основном соответствовать классу В. Безусловно, надо отметить, что наиболее экономичны регулируемые циркуляционные насосы.

1 Конструктивные особенности и применение агрегатов

Устройство Грундфос состоит из двух основных узлов: корпус и мотор. Конструктивные особенности аппаратов:

• сальники обеспечивают герметичность конструкции;
• к подшипникам крепится вал;
• гильзой оборудован ротор насоса;
• корпус насоса и мотор объединены в один узел без уплотнительных деталей;
• крыльчатка изготовлена из полимера и находится на роторном валу. Во время эксплуатации аппарата, крыльчатка погружена в перекачиваемую среду.

Устройство насоса Grundfos UPS

Агрегаты используются для одно- и двухтрубных систем отопления и кондиционирования. В системах напольного обогрева, солнечного отопления и тепловых насосах. Также устройства применяются в горячем водоснабжении, кондиционировании воздушных масс, в холодильных установках.

1.1 Преимущества

Насос циркуляционный Грюндфос упс отличается рядом преимуществ:

• ценовая политика позволяет приобретать качественный агрегат по доступной цене;
• высокий коэффициент полезного действия и низкие энергопотребляющие показателя позволяют агрегатам быть надежными и эффективными;
• качественные материалы изготовления обеспечивают продолжительный срок службы более десяти лет;
• устойчивость к агрессивным средам помогают аппаратам выдерживать разные климатические зоны.

Для идеальной производительности агрегаты настраивают на рабочую частоту.

1.2 Разновидности и конструкция

В зависимости от типа ротора, агрегаты делятся на два типа:

• сухой;
• мокрый.

Первые при способности перекачивать жесткие жидкости издают высокий уровень шума. Преимущество такого типа аппаратов в высоком коэффициенте полезного действия.

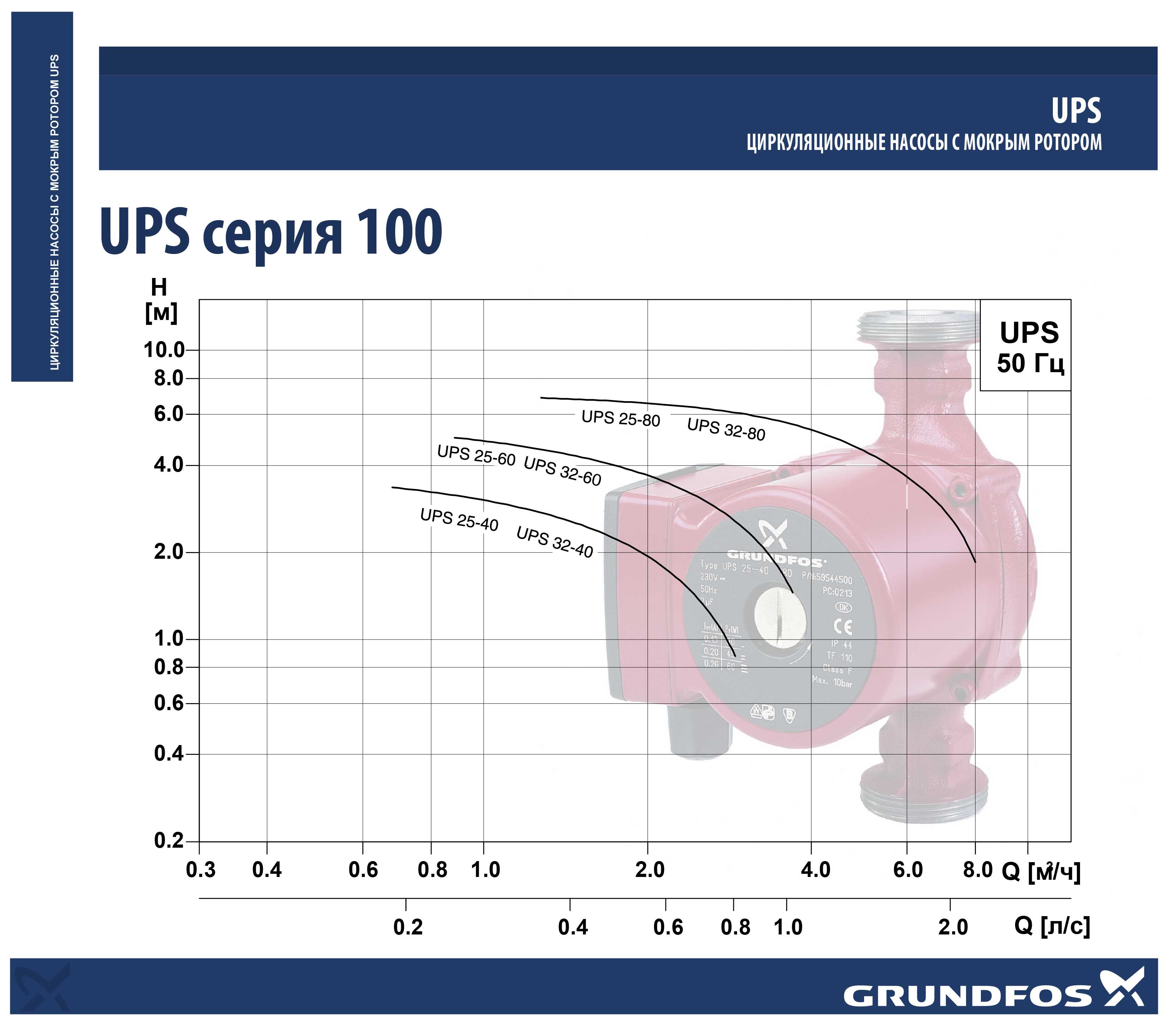

Напорные характеристики насоса Grundfos UPS

Второй тип оправдывают себя в отопительных системах. Ротор погружен в перекачиваемую среду. Отличаются низким уровнем шума и пониженным коэффициентом полезного действия.

По типу установок делятся на одиночные и сдвоенные модели. Спаренные отличаются большей мощностью, напором, производительностью. Недостаток таких моделей в высокой стоимости.

По количеству скоростей делятся на одно и многоскоростные модели.

Рабочее колесо размещено в корпусе на валу. Обратный клапан размещен на канале, который находится на валу. Винт расположен на корпусе и используется для стравливания воздуха. Герметичность устройства достигается благодаря уплотнительным деталям. Ротор произведен из нержавейки. Благодаря материалу детали отличаются антикоррозийными свойствами. Фиксация вала достигается кольцом стопора.

1.3 Расшифровка маркировки

В названии каждой модели агрегата зашифрована информация о характеристиках.

Серия UPS и ее модели расшифровываются таким образом:

• UP-модельный ряд;
• S-с скоростями и фиксатором;
• литера D говорит о сдвоенности аппарата;
• первая двухзначная цифра говорит о диаметре патрубков, в миллиметрах;
• вторая двухзначная цифра показывает максимально высокий напор в дециметрах;
• две литеры в конце наименования – присоединение и материал (если литеры нет, значит соединение трубное, F — фланцевое; N — сталь нержавеющая, при отсутствии литеры — чугун).

Пример насосы Grundfos UPS 40 180 f. Серия up с переключателем скоростей и фиксатором. Диаметр патрубка — 40 миллиметров. Напор 18 метров. F — фланцевое соединение с корпусом из чугуна.

Особенности циркуляционных насосов «Грундфос»

Так называют компактные устройства, встраиваемые в контур отопления на определенном участке. Их функциональная задача — повысить напор жидкости в системе. Продукция бренда Grundfos выгодно отличается от аналогичных насосов по многим параметрам, что делает ее популярной и востребованной.

Устройство

Рассмотрим, из чего состоит насосное оборудование и как оно работает.

Корпус приборов изготавливается из следующих материалов:

• нержавеющая сталь;
• алюминий;
• латунь;
• бронза.

Во внутренней части корпуса расположен ротор, который бывает керамическим или стальным. К нему подсоединяется вал с технополимерной крыльчаткой. Когда запускается двигатель насоса, лопасти начинают вращаться, в результате чего происходит нагнетание теплоносителя. Именно благодаря этому процессу жидкость интенсивно циркулирует по системе.

Преимущества

Среди потребителей приборы датской марки пользуются большой популярностью благодаря некоторым положительными качествам.

Среди основных достоинств выделяются:

1. Высокая производительность, несмотря на небольшую мощность. Здесь нужно учитывать, что данный параметр не зависит от величины расстояния.
2. Сохранение энергии теплоносителя. Достичь такого эффекта получилось за счет того, что циркуляция происходит благодаря силе трения в системе.
3. Экономичное потребление электроэнергии. Дело в том, что насосные установки от «Грундфос» могут работать в автономном режиме, постоянно поддерживая необходимую температуру теплоносителя.
4. Возможность выставлять нужную температуру. Для этого на корпусе прибора есть специальный регулятор. Если насос устанавливается в систему с уже подогретой водой, он автоматически будет поддерживать ее температуру.
5. Простая конструкция. Это облегчает монтажные работы, с чем можно справиться самому, без помощи специалистов.
6. Широкий выбор насосов. Каждый пользователь сможет подобрать агрегат для конкретной отопительной системы, что влечет за собой экономию средств.
7. Использование качественных конструкционных материалов. В итоге повышается надежность и практичность оборудования. Помимо этого, производитель решил не «пичкать» насосы всевозможными функциями и составляющими, что снижает их конечную стоимость и делает более долговечными.
8. Гарантия. «Грундфос» дает 2 года гарантийного срока на все насосное оборудование. Дополнительно в комплекте с каждой моделью идет инструкция, в которой указаны особенности монтажа и эксплуатации.

Изделия этого бренда имеют 3 рабочих режима, при переключении которых меняется скорость перекачивания жидкости.

2 Модельный ряд

Устройства Грандфос имеют широкий модельный ряд.

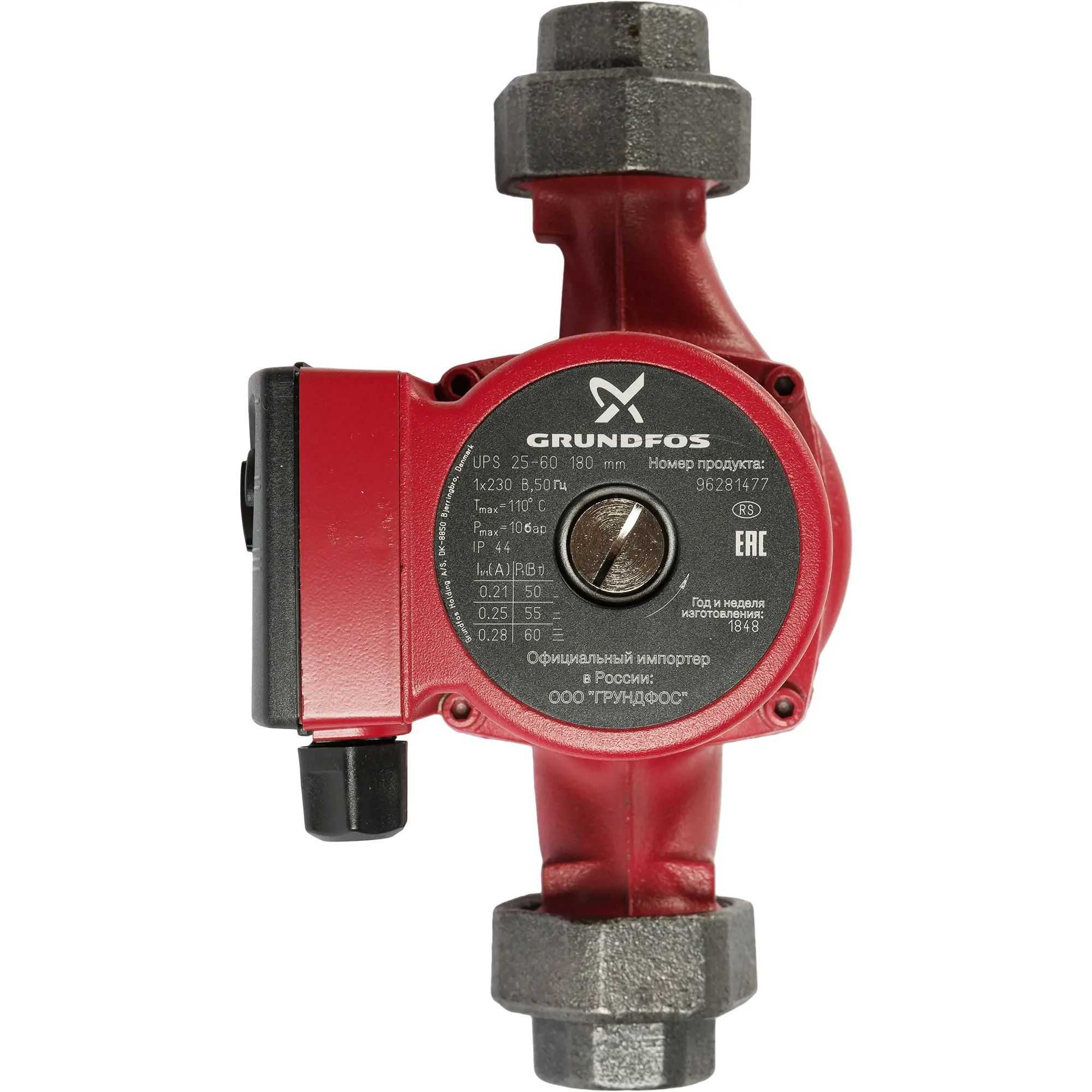

Циркуляционный насос Grundfos UPS 25-40 130

Серия с фиксированными скоростями

• Grundfos UPS 1560 производительностью 3300 литров в час, мощностью 105 Вт и напором 5,8 метров;
• Grundfos UPS 1560 130 имеет пропускную способность 1,59 кубических метров в час, напор 60 метров, мощность 50 Вт, вем 2,3 кг;
• Grundfos UPS 25 40 оснащен защитой мотора от скачков напряжения в сети. Производительность устройства 2900 литров в час, напор 3,8 метра, температурный режим жидкости от 2 до 110 градусов по Цельсию. Одинарный тип конструкции с 3-х скоросным режимом работы. Пользуется популярностью в жилищах с перебойной работой напряжения. Аналог моделиgrundfosups 25 40 130 и 180 имеет те же характеристики, отличается лишь монтажной длиной;
• Grundfos UPS 25 60 180 отличается универсальностью и эксплуатируется для горячего водоснабжения и отопительной системы. Производительность прибора 4300 литров в час при напоре 6,5 метров. Обладает трех скоростным режимом работы, рабочей камерой из чугуна и корпусом из алюминия. Монтажная длина составляет 180 миллиметров. Разновидностью модели является Grundfos UPS 25 60/130, отличающаяся монтажной длиной, составляющей 130 миллиметров;
• Grundfos UPS 25 80 создает максимальный напор 8 метров. Пропускная способность прибора составляет 8 метров кубических в час. Тип ротора-мокрый. Количество скоростей- три. Аппарат применяется в протяжной отопительной системе. Функционирует при максимальном давлении 10 Бар;
• Grundfos UPS 25 100 создает напор 10 метров, потребляемая мощность 280 Вт, производительность составляет 11 метров кубических в час;
• Grundfos UPS 25 120/180 отличается самым высоким напоров в линейке 12 метров и производительностью 3,6 кубических метров в час. Мощность 120 Вт;
• UPS 32/40 образует напор 4 метра, монтируется в вертикальном и горизонтальном положении. Пропускная способность 12 кубических метров в час. Мощность 60 Вт;
• циркуляционные насосы Grundfos UPS 3260 обладают пропускной способностью 4,6 кубометров в час, напором 6 метров и мощностью 90 Вт. Эксплуатируются при температуре воды до 95 градусов Цельсия. Весят 2,6 килограмм.Ups 3060 180 grundfosс монтажной длиной 18 сантиметров;
• циркуляционные насосы Grundfos UPS 32 80 работают при давлении до 10 Бар и температурой жидкости от минус 25 до 110 градусов Цельсия.Grundfos ups 32 80 180 создает напор 8 метров, производительность агрегата 11000 литров в час;
• Grundfos UPS 32 100 работает при давлении 10 Бар, расход прибора 14 кубометров в час. Grundfos UPS 32 100 создает напор 10 метров. Модель Grundfos UPS 32 100 создана для систем отопления, водоснабжения, охлаждения и кондиционирования;
• Grundfos UPS 32 120 f эксплуатируются при температуре жидкости от минус 10 до 120 градусов по Цельсию. Монтажная длина 22 сантиметра. Отличается керамическими радиальными подшипниками, осевым подшипником из графита, алюминиевым корпусом статора, чугунным корпусом. Вес 17 килограмм;
• Grundfos UPS 40 120 f. Аппарат создает напор 120 дм. Имеет фланцевое соединение и 3 скорости;
• UPS 65 120 f Grundfos с 3-х скоростным режимом и керамическими радиальными подшипниками и фланцевым присоединением. Создает напор 120 дм.

Серия UP применяется для горячего водоснабжения в частных жилищах (для рециркуляции). Быстро доставляет воду к водозаборной точке.

Серия без фиксированных скоростей UP:

• насосы Grundfos UP 15 14 bpm используются для систем горячего водоснабжения. Создаваемый напор 1,2 метра, расход 0,5 кубических метра в час, монтажная длина 8 сантиметров. Аналогом модели являются циркуляционные насосы grundfos up 15 14 but, отличающиеся наличием таймера и термостата;
• Grundfos UP 15 40 btс мощностью 25 Вт, термостатом, напором 1.2 метра, пропускной способностью 0,7 кубометров в час. Защита от перегрева продлевает срок службы прибора;
• Grundfos UP 2015 n это односкоростная помпа с корпусом из нержавеющей стали;
• циркуляционные насосы Grundfos UP 15 14 b отличаются низким энергопотреблением и низким уровнем шума. Модель Grundfos UP 15 14 bapm имеет ротор двигателя на постоянных магнитах;
• Grundfos UP 20 14 bxa pmоборудован двумя температурными датчиками. Рециркуляция, которая проводится аппаратом один раз в неделю, необходима для уничтожения бактерий и промывки системы. Аналогом устройства является grundfos UP 2014bx pm;
• Grundfos UP 15 14b a pmиспользуется для рециркуляции гвс. Мокрый тип ротора защищает мотор от перегрева.

Как разобрать Grundfos

Перед этим его следует отключить от электропитания и слить из внутренних полостей и трубок воду. Начинать разбирать аппарат следует с распредкоробки, после чего производится визуальный осмотр внутренних комплектующих. Таким образом, можно найти сгоревшую или вышедшую из строя деталь В ситуации, когда все комплектующие в этой части аппарата исправны, следует продолжить разборку.

Глубинные насосы Грундфос разбираются следующим образом:

1. Корпус прочно зажимается в тисках. Лучше всего это сделать при помощи двух половинок стальной трубы соответствующего диаметра. Так исключается возможность деформации корпуса аппарата.
2. Если раскрутить крышку руками не получается, резьбовой шов следует смазать специальной жидкостью. Часто в месте стыковки крышки и самого корпуса скапливается ил и грязь, затрудняющие проворачивание резьбы.
3. После снятия крышки следует достать ротор из рабочей камеры.

При разборе двигатель насоса должен находиться в вертикальном положении. В таком случае можно избежать утечки смазочного масла из него.

Немного о торговой марке

Если перевести слово Grundfos с датского языка на русский, то оно будет звучать как «Родник». Дата основания концерна — 1945 год. Сейчас бренд представлен на территории 45 стран, компания занимает лидирующие позиции как производитель насосов для отопления, ГВС и канализации.

Основная функция выпускаемой техники — эффективная доставка воды, как питьевой, так и бытовой, для различных нужд. Бренд постоянно исследует новые материалы и технологии, что позволяет производить инновационное оборудование, отвечающее всем современным стандартам качества. В результате пользователь получает эффективные, надежные, энергосберегающие устройства.

Ремонт Grundfos

При вращении ручки данного прибора, он выдаёт напряжение порядка 200В. Если показания омметра при этом чрезвычайно высоки, стремящиеся к плюс бесконечности, то налицо разрыв рабочей фазы. Если же показатели сопротивления очень малы, тогда можно с уверенностью говорить о замыкании между витками электродвигателя. Производить качественный ремонт двигателя при таких неполадках в домашних условиях невозможно, и его следует сдать в специализированную мастерскую.

Если с двигателем и электроаппаратурой всё в порядке, причиной неисправности могут являться механические поломки, или засорение внутренних рабочих пространств мусором, илом, минеральными налётами. В этой ситуации внутренности насоса промываются в проточной воде и тщательно прочищаются щёткой

Особое внимание следует уделить подшипникам, водоподающему колесу, клапанам. Уплотнительные кольца и сальники должны быть в нормальном состоянии, эластичными и без механических повреждений

После прочистки деталей и узлов можно произвести сборку аппарата и попытаться вновь запустить его. При этом не забудьте наполнить рабочие камеры аппарата водой. Запуск «насухую» непременно приведёт к ещё более серьёзной поломке, после которой потребуется производить ремонт насосной станции в сервисном центре.

Основные виды поломок насосов Grundfos

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

• Нет вращающего момента на подвижных деталях аппаратуры.
• Самопроизвольное выключение аппарата.
• Высокий уровень шума или вибрации.
• Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

DAB PUMP S.p.A.

Итальянская компания DAB PUMP S.p.A. начинала свою деятельность в 1975 году с производства простейшей линейки циркуляционных насосов. На сегодняшний день, в торговых каталогах представлены различные модификации помпового оборудования. Сфера использования которых покрывает различные отрасли жизнедеятельности человека. Собственные структурные подразделения (от литейного производства, до сборочного конвейера) компании позволяют выпускать на мировой рынок конкурентоспособную продукцию. Официальный выход на постсоветское пространство датирован 1995 годом. В РФ компания предлагает своим покупателям не только внушительный ассортимент, но и фирменную двухлетнюю гарантию. Гарантийное и последующее обслуживание оборудования возложено на развитую сеть авторизованных сервисных центров по всей России. Некоторые модели DAB PUMP S.p.A.

Модель	Напор, м / объем, м³/ч	Мощность по режимам работы, Вт	t теплоносителя, С	t окружающей среды, С	Способ монтажа / диаметр трубы, (дюйм)	Обслуживаемый контур, м	Цена, руб.
A 56/180 ХM	6.2 / 12.5	294	-10…+110	0…+40	Резьба / 2	100	10953
VA 55/130	5.4 / 3.6	36-58-70	Резьба /1½	90	3749
EVOPLUS 110/180 M	11 / 12	170	Фланцы	180	24193

Смотреть проморолик от компании DAB PUMP S.p.A.:

Насосы Grundfos для канализаций

Grundfos Unilift KP 150-A1 – погружной дренажный насос

Насос Grundfos Unilift KP 150-A1 – дренажный агрегат с корпусом и рабочими частями из нержавеющей стали. Укомплектован сетчатым фильтром, обратным клапаном, рукояткой, поплавковым выключателем и 10-метровым кабелем.

Может устанавливаться как стационарно, так и мобильно. Перекачивает условно чистую и слегка загрязненную жидкость с t ≤ +50 °C. Характеристики: расход 9,0 м3/ч, напор 5,25 м, глубина погружения 10 м, потребляемая мощность 0,3 кВт.

Плюсы:

• автоматическое функционирование: с помощью поплавка;
• удобство пользования: небольшие размеры (15×22 см), малый вес (6,3 кг), низкий уровень шума (до 65 дБ), значительный диаметр включений (10 мм);
• защита от холостого хода, перегрева и перегрузки;
• стойкость к коррозии: прибор изготовлен из нержавейки;
• отсутствие необходимости в техобслуживании;
• надежность и долговечность (10 лет).

Минусы:

• хлипковатое крепление фильтра с помощью хомута: при ударе может отвалиться;
• сравнительно высокая цена: 13,2-15,4 тыс. руб.

Grundfos SEG.40.09.2.1.502 – погружной фекальный насос

Насос Grundfos SEG.40.09.2.1.502 – фекальный агрегат с режущим механизмом. При мощности 0,9 кВт откачивает 15,0 м3/ч жидкости с температурой до +40 °С. Способен погружаться на 10 м, поднимать стоки на 14,5 м.

В конструкции: чугунный корпус и двигатель, соединенные хомутом; регулируемое рабочее колесо; горизонтальный фланцевый выпуск; статорные термодатчики. Автоматически работает при глубине жидкости от 0,25 м. Перемалывает частицы Ø 10 мм.

Плюсы:

• огромная производительность: 15,0 м3/ч;
• коррозионная стойкость и надежность: применяются прочные нержавеющая сталь и чугун;
• высокая эффективность: в наличии измельчитель, рабочее колесо с регулировкой, картриджный уплотнитель вала;
• автоматическое функционирование: в конструкцию встроено реле уровня;
• защита от перегрева: используются термодатчики;
• простые и легкие процедуры: настройки, разборки, сборки.

Минусы:

• большая масса: 38,0 кг;
• очень дорого: 66,4-72,5 тыс. руб.

Grundfos Sololift 2 C-3 – поверхностная канализационная установка

Насос Grundfos Solofit2 C-3 – канализационная установка, рассчитанная на подключение 7 водозаборных точек. Укомплектованная пластиковым корпусом, «сухим» двигателем, реле уровня, обратным и вентиляционным клапанами.

Работает автоматически в зависимости от глубины жидкости: при 65 мм – включается, при 35 мм – выключается. Характеристики: расход 12,4 м3/ч, напор 8,5 м, потребляемая мощность 0,64 кВт, температура стоков до +90 °С.

Плюсы:

• автоматическое управление с использованием реле уровня;
• наличие режущего элемента и двигателя в «сухом» исполнении;
• простота монтажа: малогабаритность (ширина 16 см) и легкость (6,6 кг); поставляется в собранном виде;
• высокая температура перекачиваемой жидкости: до +60…+90 °С;
• отсутствие запахов: вентиляция с угольным фильтром;
• цена, соответствующая качеству и эксплуатационным характеристикам: 19,9-24,4 тыс. руб.

Минусы:

• со временем засоряется (залипает) поплавок – требует периодической чистки;
• не для унитаза;
• шумность.

Как работает дренажное оборудование

Конструкция состоит из корпуса, электродвигателя и ротора с крыльчаткой. Принцип работы прост: во время вращения крыльчатка создает давление, благодаря которому вода всасывается через входной патрубок, а потом выбрасывается из выходного отверстия.

Бытовые модели способны перемещать жидкость на расстояние до 10 м по вертикали и до 100 м по горизонтальным трубопроводам.

Дренажное оборудование устанавливают там, где скапливается грязная вода – около углублений, котлованов или подвалов.

Благодаря этому можно откачать сильно загрязненные воды, канализационные стоки. Приборы используют для откачивания воды из колодцев, когда возникает необходимость в их чистке или ремонте.

Они справляются с перекачиванием как чистой воды, так и густой жидкости, загрязненной песком, илом. Некоторые дачники сооружают эффективные системы полива и орошения из природных водоемов с использованием дренажных насосов.

Выбор оборудования с учетом производительности

Производительность устройства – это объем перекачиваемой жидкости, а также расход при наименьшей нагрузке. Чем выше производительность, тем лучше. Для подсчета этого параметра существует формула: Q = N /(t 2- t 1). В ней расход обозначается буквой Q. Что касается температуры жидкости в трубах, то она обозначена t1, а вот мощность источника нагрева (в данном случае подразумевается отопительный котел) – это N. Температура в подаче – t2. Это значение определяется после отопительного котла.

Когда осуществляется расчёт, t1 должен быть равен пределу от +60 до +70 °C, тогда как t2 варьируется от +90 до +95 °C. Эта формула позволяет выбрать параметры насоса приблизительно. На 10 м длины циркуляционного кольца потребуется напор оборудования, который составляет 0,6 м минимум. На сегодняшний день известны тепловые нормативы: для прогрева 10 м2 необходим 1 кВт мощности. Если брать тепловую мощность секции радиатора (200 Вт), то на каждые 10 м2 будет нужно 5 секций. Необходимо взять еще и небольшой запас в количестве 2 секций.

Часто встречающиеся неполадки

По какой причине может не работать циркуляционный насос? Владельцы электронасосов отопления чаще всего сталкиваются со следующими проблемами:

• не крутится вал;
• прибор слишком сильно вибрирует;
• работа насоса сопровождается нехарактерными звуками или чрезмерным шумом;
• оборудование нагревается;
• напор теплоносителя ниже нормативного значения;
• агрегат внезапно отключается.

Разберем подробнее каждую из указанных ситуаций.

Блокировка вала определяется по таким признакам: после включения насос гудит, но крыльчатка остается неподвижной. Обычно это происходит после долгого простоя оборудования из-за окисления поверхности вала.

Внутренняя поверхность корпуса циркуляционного насоса

Вибрация прибора в большинстве случаев вызвана тем, что износился подшипник, обеспечивающий вращение лопастей крыльчатки. Шум может вызывать забившийся фильтр. Нехарактерные для работы насоса звуки также являются признаком того, что в системе имеется воздух.

Несоответствие давления теплоносителя нормативному значению может быть вызвано рядом факторов: нарушением инструкции при подключении трехфазного прибора; забитым фильтром на всасывающей магистрали; повышенной вязкостью теплоносителя.

Нагрев происходит в тех случаях, когда насос функционирует в несвойственном ему режиме со значительным превышением допустимой нагрузки.

Насос в системе отопления отключается спустя какое-то время после начала работы из-за накипи и налета, которые скапливаются на внутренней поверхности статора. Неправильно подсоединенные провода и окислившиеся контакты предохранителя также могут стать причиной сбоя в работе.

Рейтинг популярных моделей

Чаще всего данную модель подделывают мошенники, так как она лучше продается

Рейтинг насосов составлен на основе сравнения технических показателей и эксплуатационных возможностей трех моделей. На первом месте расположилось изделие Grundfos UPS 25-60 (N) 180, представляющее собой циркуляционный агрегат с корпусом из чугуна (это вариант используется только для отопления). Его модификация для горячего водоснабжения имеет корпус из нержавейки. Все образцы оборудуются однофазным асинхронным двигателем, переключателем скоростей и особой гильзой, разделяющей ротор и статор.

К достоинствам относят:

• допустимость использования в любых видах контуров (в замкнутых и незамкнутых);
• износостойкость и экономичность (потребление не более 60-ти Вт);
• низкий уровень шумности (до 43 дБ);
• компактность, малая масса и наличие защиты от перегрева;
• простота монтажа и обслуживания;
• длительные сроки службы.

Недостатками этих изделий считаются моральное устаревание отдельных моделей и их высокая стоимость.

Вторую позицию занимает насос марки Grundfos ALPHA2 25-40 180, оснащенный встроенным электродвигателем на постоянных магнитах. Потребляемая этим устройством от сети мощность составляет 0,022 кВт, а производительность равна 2,4 м3/час. При рабочей температуре теплоносителя от +2 до +110 °С создаваемый контурах напор составляет 4,0 метра.

Модель Альфа изготовлена из чугуна и имеет повышенный ресурс работы

Это изделие имеет чисто чугунный корпус и оснащено эффективным мотором с «мокрым» ротором и ALPHA-штекером. Допускается вертикальный или горизонтальный монтаж агрегата, который после запуска управляется посредством встроенной электроники. Вся информация о возможных режимах работы устройства, его энергопотреблении и характерных поломках выводится на дисплей, расположенный на фронтальной панели.

К положительным сторонам этой модели относят:

• Малое энергопотребление (всего 22 Ватта).
• Небольшие размеры (10×15×18 см) и малый вес (2,1 кг).
• Низкий показатель шумности во время работы (не более 43 дБ).
• Защищенность от воздействия коррозии (корпус изготовлен из нержавейки).
• Наличие функции AUTOADAPT, а также возможность выбора ночного или летнего режима.
• Низкий уровень тепловых потерь (корпус изолирован защитным кожухом).
• Возможность установки фиксированных режимов работы.
• Долгосрочная гарантия (до 5-ти лет).

Недостатками этого изделия считаются частые сбои в работе электроники, а также отсутствие специальной защиты от сухого хода.

Третье место уверенно занимает изделие Grundfos UPA 15-90 (N) – современный агрегат моноблочного типа, имеющий характеристики чуть хуже предыдущей модели.
