Стеллаж для инструментов своими руками. проект, варианты с фото, техника выполнения, необходимые материалы и инструменты, пошаговая инструкция, советы специалистов

Назначение

Стеллаж будет гармонично смотреться в любом интерьере, он прекрасно впишется и в классику, и в модерн. Этот предмет мебели можно смело использовать:

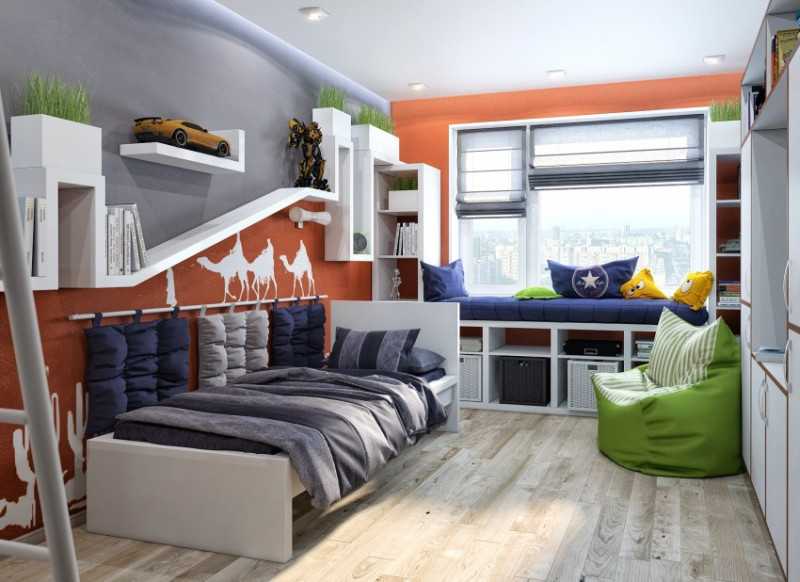

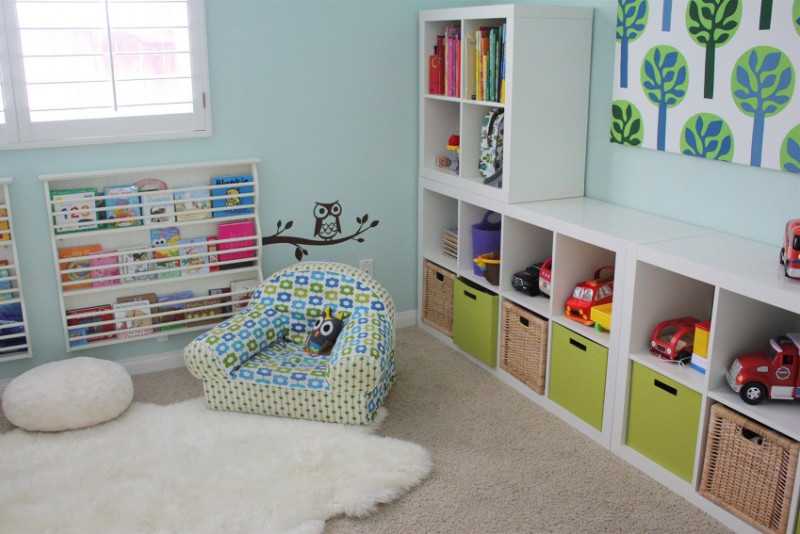

в детских комнатах — полки для стеллажей вместят огромное количество игрушек и позволят легко их рассортировать по группам: книги, машинки, куклы, конструктор и т.д.;

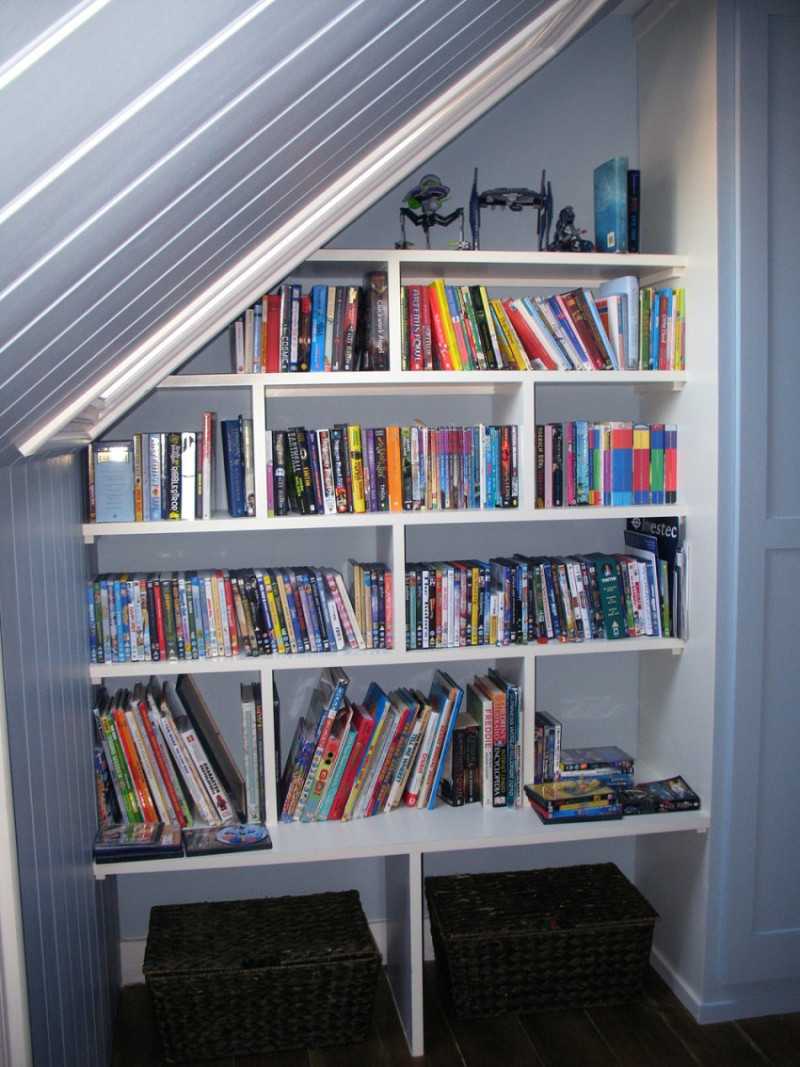

в домашних библиотеках – стеллаж для книг позволит быстро найти нужную литературу;
в рабочем кабинете – на его полках можно упорядоченно хранить важные бумаги, документы, папки;
в гостиной – на стеллаж можно выставить милые сердцу коллекции фарфоровых фигурок, ваз, комнатные цветы, также здесь можно разместить различные мелкие аксессуары, украшающие комнату;
на балконе или в гараже полки пригодятся для хранения инструментов, хозяйственных средств, заготовок.

Читайте здесь Сверлильный станок своими руками: создание настольной модели от А до Я. Чертежи и советы по постройке модели

Разновидности стеллажей

Перечень видов с описанием — ниже.

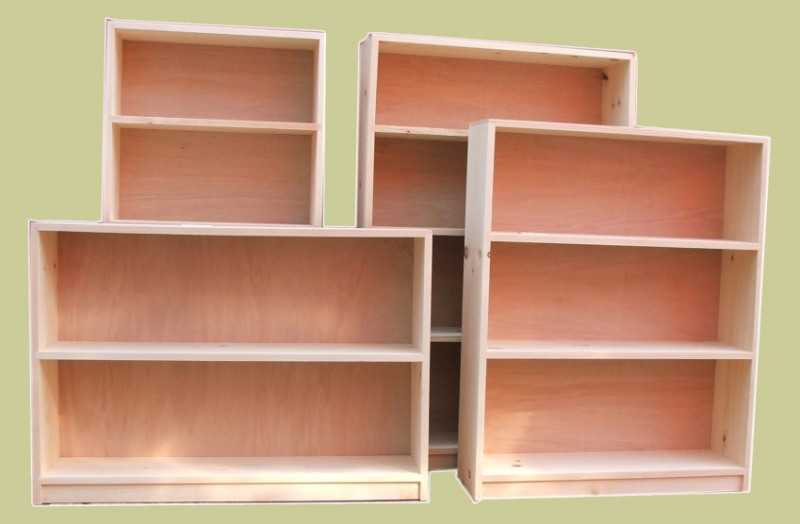

Каркасные

Для этих изделий нужна несущая основа в виде деревянной рамы или из металла. На нее крепиться нужное число полок. Это самый удобный в монтировании вариант.

Каркасный стеллаж – самый простой в сборке.

Балочные

По схеме они напоминают первый способ изготовления, но имеют более сложную конструкцию, большего количества материалов. Подходят для хозяйственных нужд.

Балочные стеллажи часто используют для хозяйственных нужд.

Модульные

Это стеллажи, состоящие из лесенки, короба, решетки. Могут быть различных форм, крепиться к стене, иметь отдельно-стоящую конструкцию.

Модульные стеллажи часто состоят из коробов.

Консольные

Этот вид изделий не имеет боковых стенок, при этом полки крепятся к задней стенке. Идеальные для прихожих и кладовок.

Консольный стеллаж не имеет боковых стенок.

Веревочные

В ней тоже не должно быть боковин. Это декоративный вид стеллажа, в котором полки крепятся на канаты. В этой конструкции не стоит хранить тяжелые вещи. Можно использовать для детской, с целью подставки под сувениры, игрушки.

В веревочном стеллаже используются канаты вместо боковин.

Стеллажи свободнонесущего строения

Их сложно сделать самостоятельно. Они имеют изогнутую форму. Могут выполнять декоративную функцию. Не могут выдерживать большие нагрузки.

Стеллажи свободнонесущего строения выполняют декоративную функцию.

Мостовая схема

Этот вид конструкции не так практичен дома. В основном он применяется на производстве. Внутри него располагаются перестенки, которые изготовляются из досок, аналогичным полкам.

Мостовая схема используется на производстве.

Организация работ

Вряд ли кому-то придёт в голову собирать многосекционные складские стеллажи своими руками. Такие работы выполняются специализированными бригадами монтажников, имеющими соответствующий опыт и знания. А подтверждаются они специальным документом – допуском СМО на осуществление монтажных работ.

Свидетельство на производство определённого вида работ выдаётся юридическому лицу, которое организовывает подготовку и экипировку своих людей. Чаще всего, такие бригады имеют организации, изготавливающие стеллажи, либо, фирмы, осуществляющие их продажу.

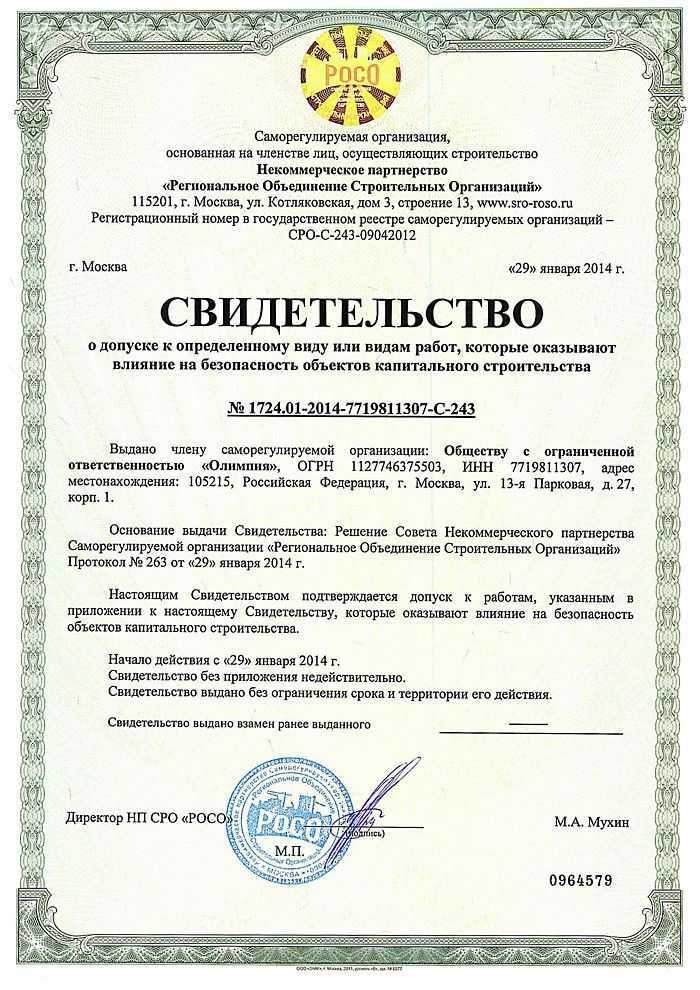

Документ, подтверждающий право на сборку, или демонтаж стеллажей

На представленном фото вы можете видеть, как выглядит документ, подтверждающий право исполнителя заниматься монтажными работами. К нему ещё есть приложение, в котором будут конкретно обозначены те виды работ, на которые распространяется данное свидетельство.

Обеспечение безопасности

Подобные строгости связаны с тем, что цена, которую приходится заплатить в результате неграмотного или халатного отношения к монтажным работам, бывает слишком высокой. В случае обрушения стеллажей, могут пострадать не только материальные ценности, но и люди, находящиеся в складе. Поэтому и за сборкой, и за эксплуатацией конструкций, должен быть установлен надлежащий контроль.

Итак:

Существуют общие требования, распространяющиеся на любые монтажные работы, соблюдение которых позволяет обеспечить должный уровень безопасности

Это должная организация места проведения работ, применение средств и приспособлений защиты работающих людей.

Очень важно так же, чтобы при механизации работ, например: разгрузочных, применялись только те устройства, которые в полной мере безопасны. Это относится и к электрическим инструментам – они должны быть сертифицированы, отвечать требованиям действующего стандарта, и, конечно же, быть исправными.. У монтажников должна быть спецодежда, защитные каски и монтажные пояса

У монтажников должна быть спецодежда, защитные каски и монтажные пояса

Залогом безопасности на месте сборки стеллажа, является правильное размещение его конструкций. Монтаж следующего яруса должен производиться только после того, как работы по предыдущему ярусу закончены. Это обусловлено тем, что под тем местом, где ведётся монтаж, не должны находиться люди.
Учитывая, что высота складских систем может составлять 12 метров, а это сопоставимо с высотой четырёхэтажного дома, работы по монтажу стеллажей приравниваются к верхолазным работам. Именно поэтому, монтажные пояса обязательно должны быть в арсенале рабочей бригады.

Естественно, что для подъёма конструкций на такую высоту, используются грузоподъёмные механизмы. В связи с этим, при подъёме грузов тоже должна соблюдаться определённая техника безопасности: не следует оставлять на крюке крана груз во время перерыва; не нужно стоять под ним, а так же ходить по незакреплённым настилам. Монтажники, работающие на высоте, должны чётко знать о правилах безопасности при работе на высоте.

Стеллаж своими руками

Как уже говорилось выше, существуют стеллажи разных видов. Но тем не менее, сделать своими руками можно каждый из них. Конечно же, понадобятся разные инструменты и материалы, но результат определенно того стоит.

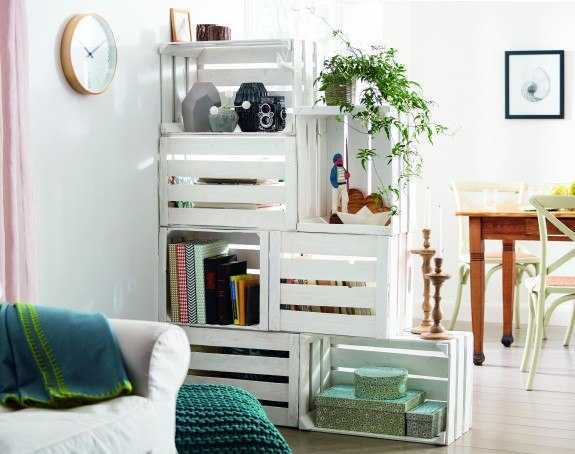

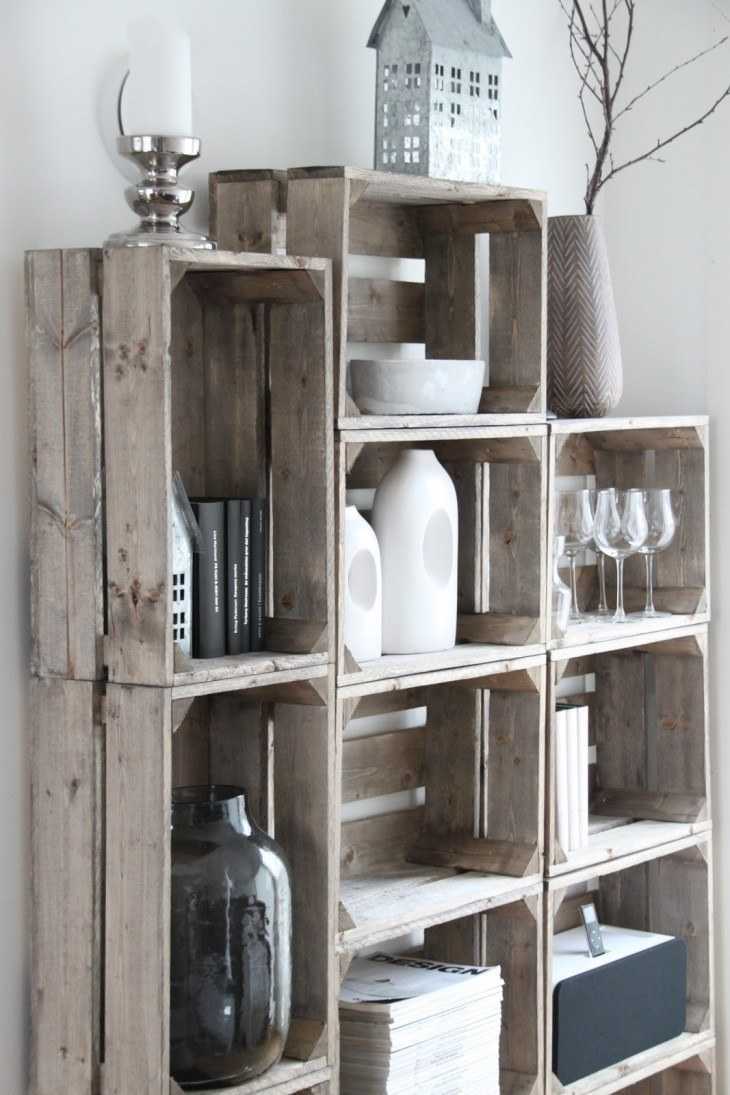

Бюджетный стеллаж

Необходимые материалы и инструменты:

деревянные ящики – 7 шт.;
шлифовальная машинка или наждачная бумага;
акриловая краска;
кисть;
шуруповерт.

Для начала приступаем к подготовке ящиков. Обрабатываем поверхность каждого из них с помощью шлифовальной машинки или наждачной бумаги.

Окрашиваем каждый из них акриловой краской и оставляем до полного высыхания.

Выстраиваем стеллаж, меняя расположение ящиков. Когда внешний вид полностью устроит, разбираем его и соединяем между собой все ящики с помощью шуруповерта.

В результате получается оригинальный стеллаж. При желании можно его окрасить в другой цвет или же поменять расположение ящиков.

Лаконичный стеллаж

Понадобится следующее:

гаечный ключ;
доски одинакового размера;
оцинкованные трубки с резьбой;
шлифовальный станок;
колеса;
дрель;
фланцы;
муфты;
винты для металла;
рулетка;
деревянные шурупы;
сверло;
карандаш.

Для начала на одну из досок кладем фланцы в каждом углу. Они должны быть установлены на одинаковом расстоянии, поэтому воспользуйтесь рулеткой для более точных измерений.

Делаем отметки карандашом с каждой стороны.

Складываем все доски в одну стопку. С помощью сверла и электродрели делаем отверстие в первых двух досках, согласно отметке.

Используя сверло чуть большего размера, делаем отверстия на остальных досках.

Собираем конструкцию. Для этого прикрепляем фланцы к поверхности с помощью винта. Вставляем в отверстия подготовленные металлические трубки. Устанавливаем муфту в верхней части каждой направляющей. Для более крепкой фиксации стяжек используем гаечный ключ.

Прикрепляем фланцы к верхней полочке, используя дрель и деревянные винты.

Кладем стеллаж на бок и приступаем к установке колес. Для этого делаем отметки карандашом, чтобы они располагались на одинаковом расстоянии и прикрепляем колеса шурупами.

Красивый, но в то же время простой стеллаж готов.

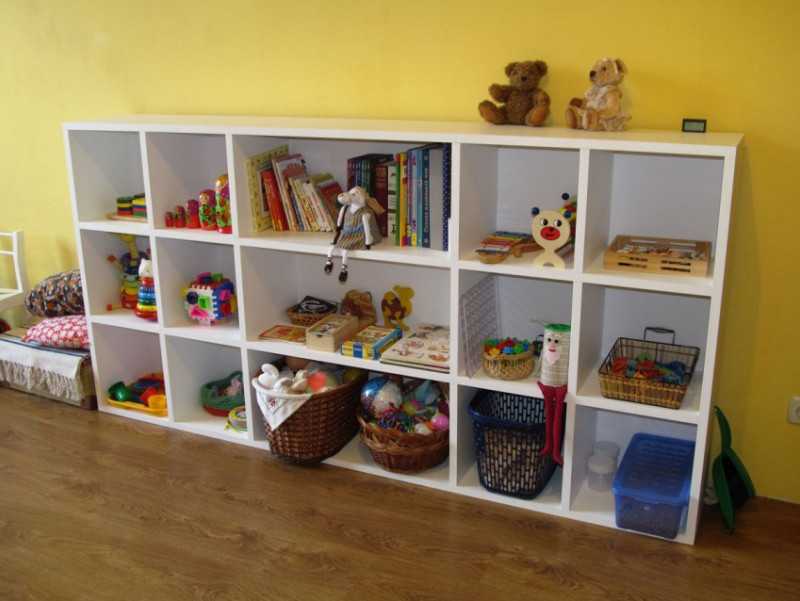

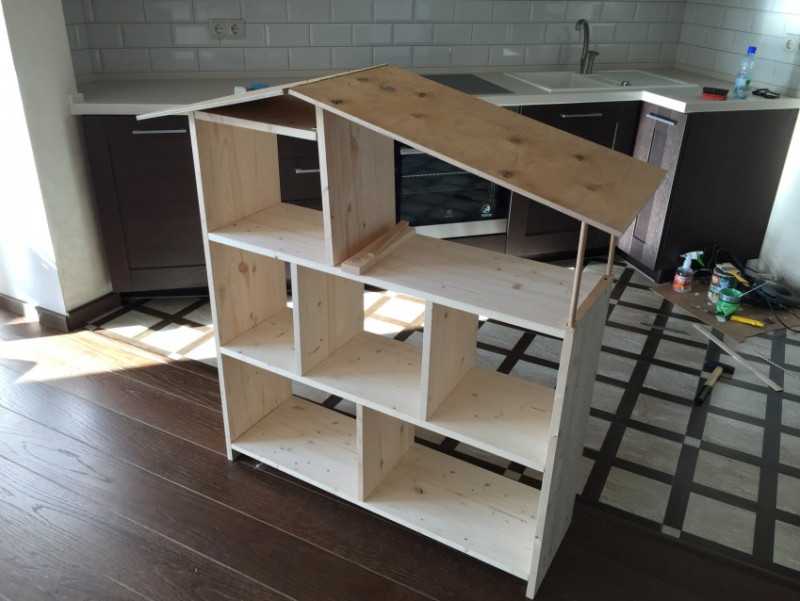

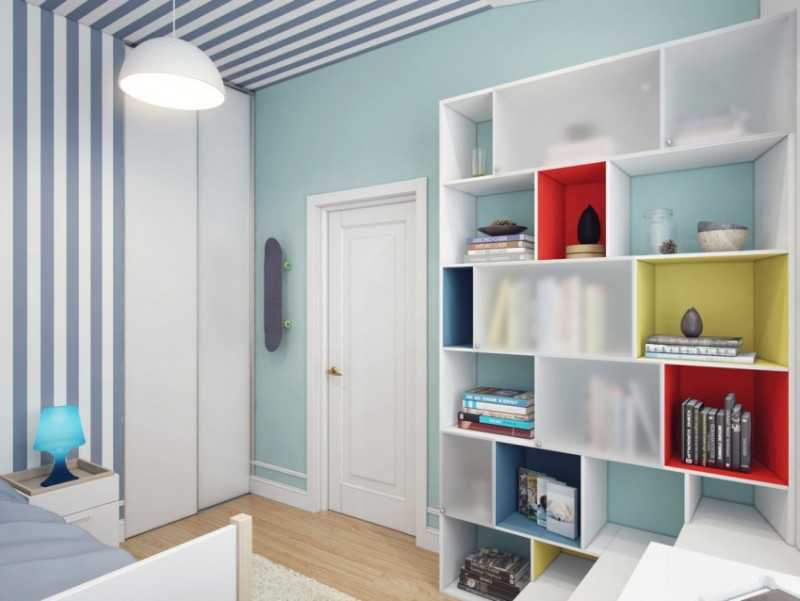

Стеллаж для детской комнаты

Необходимые материалы:

чертеж стеллажа;
листы ДВП;
конфирматы;
угловая струбцина;
сверло;
дрель;
шканты;
молоток;
газеты;
акриловая краска белого цвета;
кисть;
акриловый лак;
подушечки из войлока.

Для начала делаем чертеж будущего стеллажа.

Приобретаем листы ДВП желаемого размера.

Подготавливаем все заготовки и наносим разметку, где нужно будет сделать отверстия.

Согласно разметке, делаем отверстия в каждом углу и вкручиваем конфирматы.

Берем самые длинные детали, собираем внешнюю сторону стеллажа и фиксируем с помощью угловой струбцины. Это нужно для того, чтобы конструкция была достаточно жесткой и не прогибалась во время установки полок.

Подбираем сверло подходящего размера и делаем отметки.

Также заранее определяем глубину засверливания.

Только после этого делаем отверстия для шкантов.

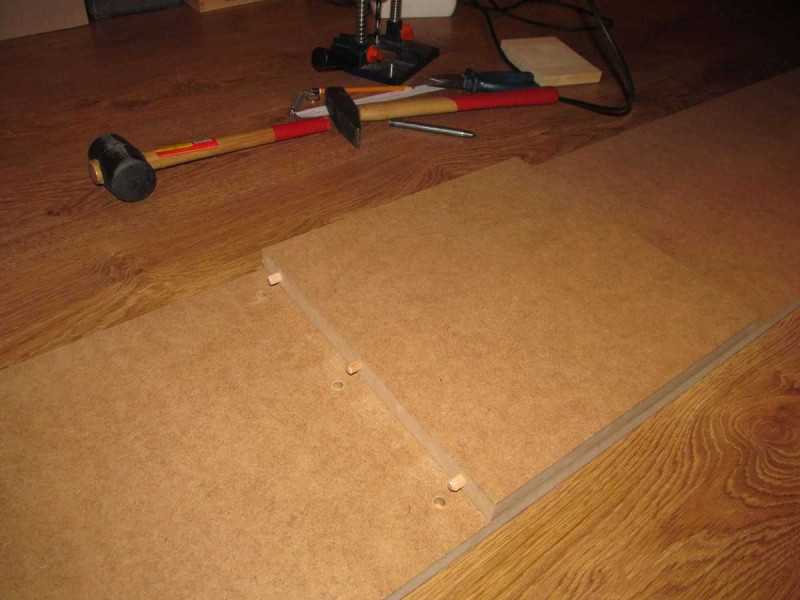

Вставляем маркеры для шкантов в отверстия. Это нужно для того, чтобы сделать метки на второй детали.

Используем еще одну полку в роли шаблона. Ставим ее и ударяем молотком, чтобы перенести отметки.

Делаем небольшие углубления.

Сверлим отверстия под шканты и забиваем их. Устанавливаем деталь на место и таким же образом делаем первый ряд стеллажа.

Устанавливаем длинную полочку и повторяем то же самое, чтобы сделать второй ряд.

Снимаем верхнюю часть и делаем полочки для третьего ряда. Устанавливаем верхнюю полочку обратно.

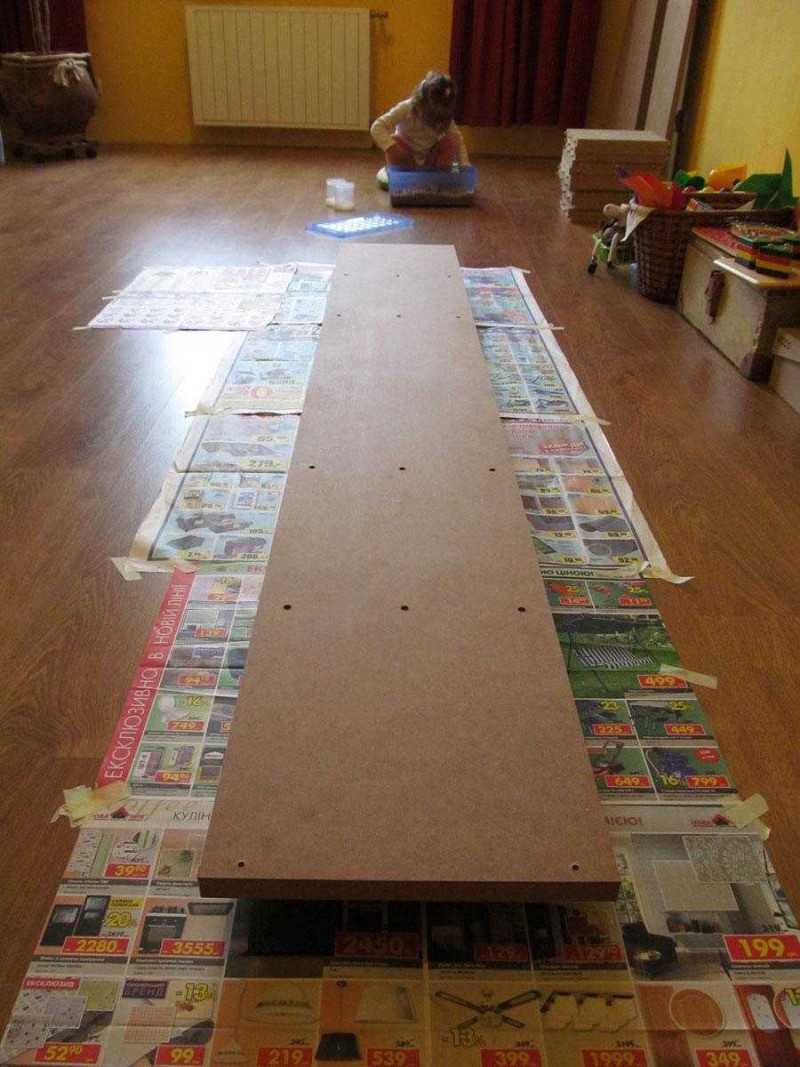

Разбираем весь стеллаж на части. На рабочую зону кладем бумагу или газеты. Окрашиваем заготовки акриловой краской белого цвета.

После высыхания покрываем всю поверхность лаком и оставляем конструкцию на сутки.

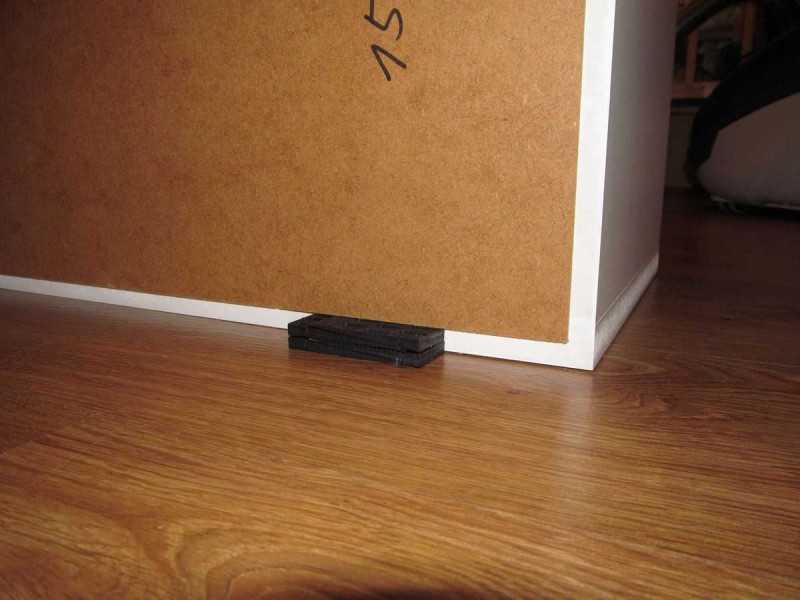

Собираем все детали, а на дно прикрепляем подушечки из войлока.

При желании прикрепляем к стеллажу заднюю стенку.

Устанавливаем стеллаж в детскую комнату и заполняем игрушками или другими вещами.

Последовательность сборки

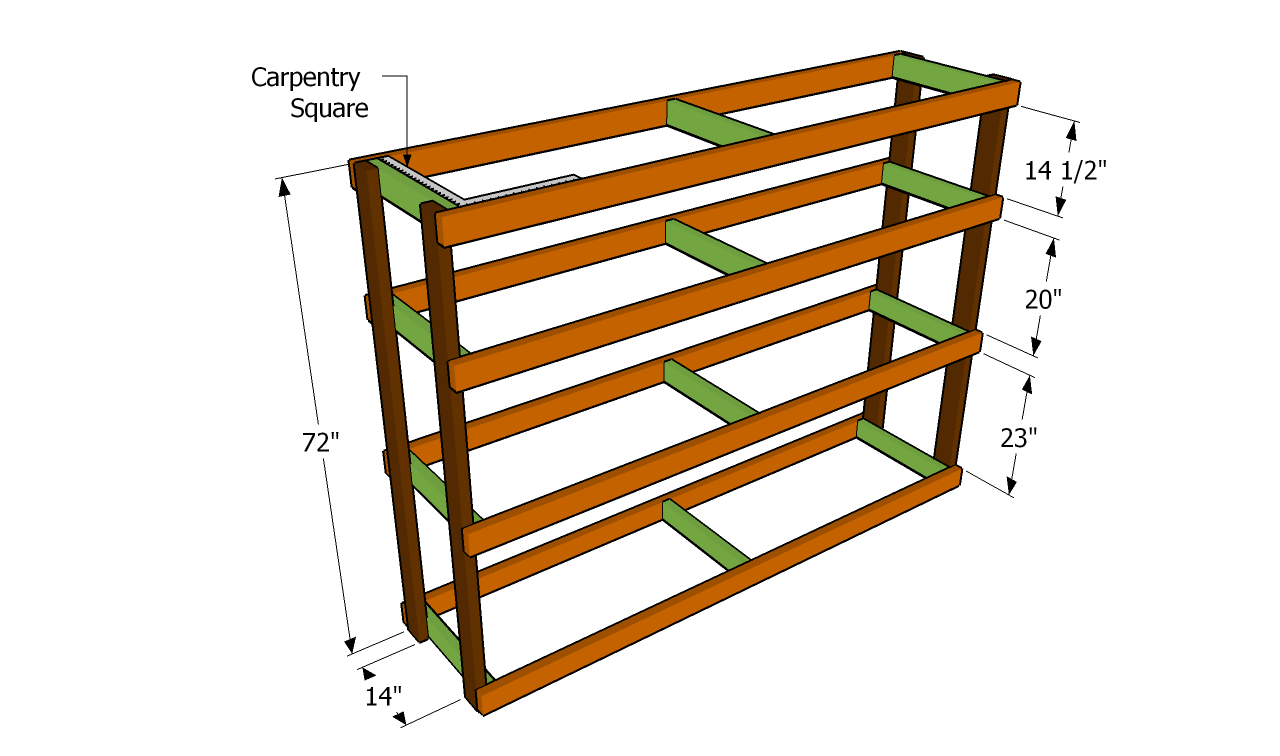

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

создание боковых рамок;
соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
приварка уголков под уровни полок;
крепление дополнительного усиления по необходимости;
покраска металла и уже порезанных деревянных заготовок;
фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к. от этого зависит пропорциональность и ровность конструкции

Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла

от этого зависит пропорциональность и ровность конструкции. Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

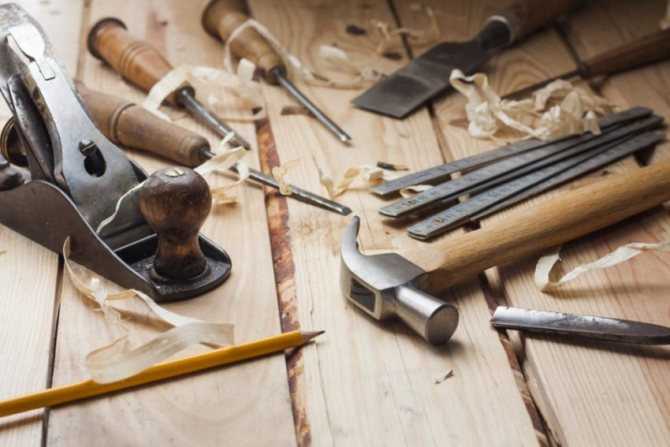

Инструменты и материалы

Для создания качественного, износоустойчивого и добротного стеллажа лучше использовать дерево. Применять при конструировании плиты, изготовленные на основе древесной стружки, не рекомендуются, такая мебель будет менее долговечной. Подготовленную древесину необходимо обработать специальными растворами или пропитками.

Кроме дерева, приготовьте следующие элементы:

держатели для полок;
уголки;
бруски, предназначенные для поперечной фиксации полочек;
ножки для мебели;
шуруповерт;
саморезы;
фанеру, которая исполнит роль задней стенки;
столярный клей;
шлифовальную машину;
строительную рулетку;
карандаш;
молоток.

Фото стеллажей своими руками

Также рекомендуем просмотреть:

Вентилятор своими руками
Прикормка своими руками
Откатные ворота своими руками
Ремонт компьютера своими руками
Станок по дереву своими руками
Столешница своими руками
Брусья своими руками
Лампа своими руками
Котел своими руками
Установка кондиционера своими руками
Отопление своими руками
Фильтр для воды своими руками
Как сделать нож своими руками
Усилитель сигнала своими руками
Ремонт телевизора своими руками
Зарядное для аккумулятора своими руками
Точечная сварка своими руками
Дымогенератор своими руками
Металлоискатель своими руками
Ремонт стиральных машин своими руками
Ремонт холодильника своими руками
Антенна своими руками
Ремонт велосипеда своими руками
Сварочный аппарат своими руками
Холодная ковка своими руками
Трубогиб своими руками
Дымоход своими руками
Заземление своими руками
Блок питания своими руками
Светильник своими руками
Жалюзи своими руками
Светодиодная лента своими руками
Нивелир своими руками
Замена ремня ГРМ своими руками
Лодка своими руками
Как сделать насос своими руками
Компрессор своими руками
Усилитель звука своими руками
Аквариум своими руками
Сверлильный станок своими руками

Критерии выбора

Для тех, кто не готов заняться изготовлением полок самостоятельно, всегда есть вариант купить уже готовое приспособление нужной формы, размера и функционала.

Однако, даже имея на примете какой-либо органайзер, учитывайте следующие критерии выбора, подобранные опытными мастерами:

Материал: выбирайте металлические конструкции, поскольку они гарантированно прослужат дольше.
Размеры: подбирайте такую модель, которая не будет излишне громоздкой или чересчур миниатюрной.
Нагрузка: исходите из того, какую нагрузку сможет выдержать полка, и соотнесите это с имеющимися в вашем распоряжении инструментами.
Регулирование размеров и параметров конструкции: если вам требуется видоизменять вашу полку, то лучше приобрести такую модель, которая будет состоять из съемных блоков.

Фотогалерея Мастерских из открытых источников интеренета:

На фото мы видим очень аккурутную систему хранения ручного инструмента. диски, клей TITEBOND

На этой стене тоже много ручного инструмента. В центре ручная пила. Посмотрите обушковые пилы в нашем каталоге

В мастерско представлен станок Джет и систейнеры Фестлул. Посмотрите в каталоге с ценами Все станки , Инструмент Festool

На фото удачно расположен стол Крег

На этой стене Фанат инструментов MILWAUKEE. И не зря этот производитель ручных электроинструментов принадлеэит к классу Heavy Duty (работает в жестких условиях) для профессионалов и начинающихво всем мире. Гарантия на многие новинки сейчас 5 лет!

На фото удивительная утонченность расположения и подбор ручного инструмента плотника. Посмотрите обзор Арсенал Мастера РУ Инструменты плотника для деревянного домостроения

Поможем с выбором инструмеиа для Вашей мастерской. Учтем все ваши индивидуальные особенности. Ваш интернет — магазин Арссенал Мастера РУ. Если Вы хотите поделиться своим опытом облагораживания Мастерской или гаража, пишите нам на

Виды металлических стеллажей

Прежде чем сделать стеллаж из металлопрофиля своими руками, стоит познакомиться с их видами, представленными в таблице:

Разновидность стеллажа	Особенности
Стационарный	Это конструкция, состоит из каркаса, собранного из стоек и полок. Для увеличения ее прочности, стойки крепятся своими руками к стене.
Передвижной	Используются при необходимости перемещать стеллаж во время уборки помещения или частой перестановке на другое место. У конструкции предусмотрены колесики, что позволяет легко менять место его дислокации.

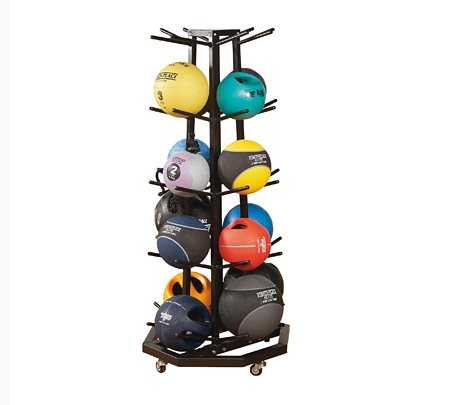

Вращающийся	Идеально подходят для хранения мелких вещей и деталей. Это могут быть спортивный инвентарь, как на фото, а в гараже – крепежные элементы и приспособления небольших размеров.
Навесной	Эта конструкция представляет собой несколько полок, соединенных в одно целое. Благодаря их установке удается более рационально использовать пространство.
Консольный	Используется для хранения грузов большой длины, свыше трех метров.

Достоинства стеллажей из металлических профилей

Установка металлических стеллажей Современные стеллажи – это компактные и легкие конструкции, но одновременно и очень прочные.

К их достоинствам относятся:

Простой монтаж;
Возможность изготовления разборной модели;
Сравнительно низкая цена металлического изделия;
Противопожарная стойкость и безопасность;
При покраске конструкции полимерно-порошковыми составами, можно получить довольно привлекательный ее внешний вид, увеличить стойкость стеллажа от образования коррозии;
Покрытие металлических поверхностей оцинковкой, защищает конструкцию от воздействия агрессивных сред, что позволяет использовать ее в холодных и влажных помещениях.

Сборно-разборные стеллажи

Жесткий металлический стеллаж

Легкий стеллаж для винных бутылок

Оригинальный стеллаж для книг

Легкий подвесной к потолку стеллаж

Красивый стеллаж из профильной нержавейки

Выбор металлического стеллажа

Профильный стеллаж в гараже Чтобы правильно выбрать стеллаж из профильной трубы, который позволит решить поставленную задачу, необходимо учитывать параметры помещения, где будет установлена модель, и специфику предназначенного для нее груза.

Основные критерии при выборе вида конструкции стеллажа:

Габариты груза. От этого зависит, будет ли стеллаж консольный или состоять из нескольких секций определенных размеров;
Масса груза с упаковкой;
Вид тары, в которой товары будут храниться. Это могут быть: бочки, коробки, поддоны, баллоны, ящики или тары не будет вовсе;
Срок годности продуктов питания или других скоропортящихся товаров;
Тип помещения;
Конструктивные особенности помещения: вид пола, наличие проемов для ворот, колонн, окон;
Оборудование помещений: наличие освещения, отопления, вентиляции, морозильной камеры;
Температура, наличие влажности, агрессивной среды, что вместе влияет на продолжительность срока эксплуатации оборудования.

Определив параметры для своей конструкции, можно приступать к изготовлению стеллажа.

Сборка стеллажа с деревянными полками

Передвижные профильные стеллажи Оригинальная конструкция стеллажа

Какие материалы и инструменты понадобятся для изготовления стеллажа?

Для хранения достаточно тяжелых предметов изготавливают стеллажи из стального равнополочного или неравнополочного уголка 40х40, 45х45, 50х50, 30х50 мм с толщиной стенки 3-5 мм. Обычно для этих целей используют угловой горячекатаный прокат, который для повышения коррозионной стойкости грунтуют и окрашивают. Для этой цели удобно использовать грунт-эмали «2 в 1», служащие сразу и грунтом, и финишным покрытием. Если для изготовления конструкции используется уголок, бывший в употреблении и успевший покрыться ржавчиной, то лучше приобрести краску для металла «3 в 1». Она выполняет функции преобразователя ржавчины, грунта и декоративной эмали.

Для настила используют фанеру, ОСП, ДСП, реже – листовой металл. Для хранения крупных предметов покрытие полок делается из брусков, расположенных с просветами, для складирования мелочей и установки банок с консервацией – из фанеры, ДВП, ДСП, ОСП, доски. Металлический настил изготавливают в тех случаях, когда планируется складировать тяжелые предметы. Большим недостатком древесины является ее невысокая стойкость к агрессивным биофакторам. Дерево быстро гниет, покрывается плесенью, повреждается насекомыми. Для продления срока эксплуатации деревянное покрытие обрабатывают антисептическими составами. Для повышения стойкости к огню – антипиренами.

Для создания сварного стеллажа понадобится сварочный аппарат. Наиболее популярны сейчас сварочные инверторы. Для сварки черного металла толщиной до 10 мм могут использоваться аппараты, обеспечивающие сварочный ток 160-180 А. Диаметр электродов – 3-4 мм.

углошлифовальная машина (УШМ, «болгарка») с отрезным кругом, предназначенным для работ по металлу – резки заготовок в размер;
зачистной круг – для обработки сварных швов;
дрель или шуруповерт, саморезы с концом в виде сверла, шайбы с резиновыми прокладками для закрепления покрытия полок;
электроды;
строительный уровень;
пила по дереву или электрический лобзик для резки доски или фанеры в размер;
измерительные инструменты;
грунт и эмаль.

Для проведения заготовительных и сборочных работ понадобятся средства индивидуальной защиты – перчатки и очки.

Перед началом работы

Несмотря на то что стеллаж не является какой-то сложной мебелью, следует уделить должное внимание предварительному этапу

Важно заранее приготовить все материалы, разработать проект и только после этого воплощать задуманное в жизнь

Необходимые приспособления

Для изготовления кухонного деревянного стеллажа своими руками потребуются:

отвертка;
шурупы, дюбеля или другие крепежные элементы;
полки (их роль отлично выполнят обрезные доски, плиты МДФ или ДСП, фанера и т. д. );
лобзик;
рулетка;
строительный уровень;
карандаш;
брус из дерева;
рейки для планок и перегородок;
колесики (если они предусмотрены вашим проектом).

Кухня и ванная — помещения, характеризующиеся перепадами температуры, поэтому стоит побеспокоиться о том, чтобы на дерево было нанесено специальное покрытие, препятствующее гниению и преждевременному высыханию.

Конструкция стеллажа

Изготавливая подобную мебель, нужно отдавать себе отчет, что она является частью интерьера. Тут важна не только эстетическая, но и практическая сторона, поэтому перед началом работы следует все тщательно взвесить. Первое, что нужно сделать — определиться с габаритами. Для этого используется рулетка и карандаш, делаются замеры и фиксируются на бумаге. Работу выполняется с особой тщательностью, так как в случае ошибки вы рискуете впустую потратить время.

Очень часто делают этажерку для овощей на кухню. В этом случае наиболее уместна аскетичная конструкция без изысков. Высота зависит не только от размеров комнаты, но и от ваших личных предпочтений. Стеллаж в интерьере должен быть удобным. Если не любите пользоваться стремянкой, изготавливайте конструкцию поменьше. Ширина полок зависит от предметов, которые будут на них размещаться. Если подразумеваются овощи, достаточно 25−40 см. Длина зависит от массы хранимых вещей. Когда речь идет о достаточно массивных предметах, лучше использовать относительно короткие доски, чтобы избежать прогиба.

Крепежные элементы подбираются с учетом конструкции. Если стеллаж декоративный, подойдут саморезы. Если он будет крепиться к кирпичной стене, их длина должна быть порядка 52 мм, если к бетонной — от 89 мм.

Для небольших комнат идеально подойдет угловой стеллаж с открытыми полками. Это позволит сохранить немало пространства, но никак не скажется на вместительности. Когда вы определились со стилем и конструкцией, можно браться за чертеж.
