Фальцезакаточная машинка своими руками

Технология производства

Фальцепрокатный станок незаменим как при обустройстве самой фальцевой кровли, так и для изготовления вспомогательной кровельной фурнитуры. Сюда относятся элементы водосточной системы, фронтальные и торцевые свесы кровли, а также с его помощью делают вентиляционные короба из оцинковки.

Виды фальцев

Фальцевое соединение представляет собой скрутку между двумя смежными листами металла, а чтобы обустроить эту скрутку, нужно загнуть фальц по краю листа, вот как раз для загиба этого фальца и нужен фальцепрокатный станок.

Фальцевых соединений существует 2 — это одинарный и двойной фальц, плюс фальцы могут быть стоячими и лежачими.

От выбора соединения зависит уровень герметичности.

Одинарный фальц считается основой, здесь один лист просто загибается под 90º, а на втором листе делается своеобразный зацеп и после соединения этот зацеп обжимается;
Двойной фальц можно назвать аналогом одинарного, только скрутка делается в 2 оборота. Чтобы так завернуть металл размер зацепа в заготовке должен быть меньше, в среднем порядка 5-7 мм, а высота заготовки делается наоборот, больше.

Что касается лежачих вариантов соединения, то они точно такие же, как стоячие, только завернуты набок.

Сейчас довольно часто встречаются Г-образные кровельные фальцы, какой-либо практической пользы от такого соединения нет, оно не лучше и не хуже двойного загиба, но многие считают, что так кровля выглядит намного эффектней.

Особенно хорошо Г-образный фальц выглядит на скругленных радиусах.

При подборе оборудования учтите, что есть станки для обустройства лежачих фальцев, стоячих фальцев и универсальные агрегаты, которые могут перестраиваться по необходимости под любые виды загиба.

Общие сведения о станках

Главное достоинство фальцевой кровли в том, что покрытие получается монолитным, без каких-либо крепежных или соединительных отверстий. Но кровельный металл сам по себе довольно тонкий и делать заготовки на производстве, а потом транспортировать их на объект неудобно, а зачастую и нереально.

Небольшой фальцевый станок кардинально меняет ситуацию. С таким оборудованием можно делать заготовки непосредственно на объекте, более того, существуют модели, которые можно установить прямо на крыше.

Есть еще один важный нюанс: для загибания кромки листов нужен фальцепрокатный станок, а чтобы сделать двойной фальц и опрессовать соединение доведя его до конечного результата, используется фальцеосадочный станок.

Фальцеосадочный станок в разы сокращает время обустройства кровли.

Зачастую толщина металла для кровельных работ колеблется в районе 0,5-1 мм, при этом максимум составляет 1,2 мм. Но хороший станок для фальцевой кровли рассчитывается под работу с металлом от 0,3 до 1,5 мм.

Такое оборудование уже ближе к профессиональному, и на нем можно делать не только кровельные картины, но еще гнуть заготовки под разного рода водосточные или вентиляционные трубы, плюс делать ендове желоба и коньковые накладки.

Кстати, заготовка под фальцевую кровлю (полоса кровельного металла с загнутыми фальцами) среди профессионалов именуется «Картина».

Сам принцип работы агрегата прост: любой фалцепрокатный станок имеет ряд обжимных фигурных роликов, которые собственно и загибают края листа. Обжимные ролики устанавливаются попарно на обжимные валы.

Фальцепрокатный станок с ручным приводом хорошо подходит для любительского использования.

Количество таких обжимных валов может быть разное, но, сколько бы их ни было, они приводятся в движение редуктором, а сам редуктор вращается благодаря электродвигателю. Есть, конечно, оборудование с ручным приводом, но производительность там очень низкая и такие аппараты встречаются редко.

Предварительные расчеты

Конечно же, речь идет о самостоятельной сборке более простого и менее дорогостоящего агрегата, чем прокатный станок с ЧПУ. В кустарных условиях, для индивидуального жилищного строительства отлично подойдет небольшой ручной гибочный механизм. Перед началом сборки следует определиться с рядом параметров:

геометрические размеры рабочей поверхности в целом и отдельных ее частей — это ограничит максимальный захват длины листа и глубины кромки;
расходные материалы, из которых будет изготовлен станок — станина, гибочная балка, опрессовочная рама;
толщина обрабатываемого листового материала.

Ручной станок состоит из подвижной рамы (траверсы) с уголком и статичной опоры, на которой расположен гибочный рычаг. Станина сконструирована таким образом, чтобы при плотном прижиме листа к ней кромка, зажатая в фиксаторе, принимала необходимую форму изгиба. Для ручной обработки максимальная толщина металлического листа обычно не превышает 0,8 мм. Прикладываемое с помощью станка усилие не позволяет создавать ровные фальцы при использовании более толстых листов.

Простейший ручной листогиб собирается на монолитной базе — это может быть стол, металлические подмости или любое другое основание. Для мобильности оборудования актуально собирать передвижную базу — это может быть любое устойчивое основание из профильной трубы или деревянного бруса.

Общие сведения о фальцепрокатных станках – СамСтрой

Современный фальцепрокатный станок служит для создания заготовок под разные виды фальцев. Я поэтапно расскажу о принципе действия, видах и популярных моделях станков, а также объясню, как сделать фальцовщик своими руками.

Технология производства

Виды фальцев

Одинарный фальц считается основой, здесь один лист просто загибается под 90º, а на втором листе делается своеобразный зацеп и после соединения этот зацеп обжимается;

Двойной фальц можно назвать аналогом одинарного, только скрутка делается в 2 оборота. Чтобы так завернуть металл размер зацепа в заготовке должен быть меньше, в среднем порядка 5-7 мм, а высота заготовки делается наоборот, больше.

Что касается лежачих вариантов соединения, то они точно такие же, как стоячие, только завернуты набок.

Общие сведения о станках

Наиболее популярные модели

«ILMAKSAN КМ 7.3»

Турецкий фальцепрокатный станок, рассчитан на металл от 0,5 до 1,2 мм;

Питается от трехфазного электродвигателя 380 V мощностью 1,1 кВт;

Габариты — высота 1100 мм, длина 1000 мм, ширина 600 мм;

Установлено 7 пар загибающих роликов;

Рабочая скорость — 12 м в минуту;

Вес — 275 кг.

Фальцекаточные станки: для больших и малых площадей

Для производства и монтажа фальцевой кровли необходим мобильный кровельный станок. Его производят для проката картин и закрытия двойного фальца:

Например, в России такие станки производит компания «Мобипроф», хотя пользуются спросом и такие западные аналоги, как Wuko lock’n’rolle.

Для работы с крышей обычного загородного частного дома тоже есть смысл использовать современное оборудование, которое значительно повышает итоговое качество кровли. Но почему-то до сих пор большинство бригад работает по старинке, при помощи традиционной киянки и молотка.

Лучше все же взять нужный инструмент в аренду на несколько дней, и тогда швы на кровле будут идеально ровными и надежными. Тем более, что обычно станок способен производить фальцевую кровлю из любого кровельного металла, будь то медь, сталь или алюминий.

Итак, давайте рассмотрим внимательно, что это за инструмент. Сегодня на российском рынке фальцезакаточные машинки предоставлены семью основными производителями. Это говорит о возможности хорошего выбора.

Например, электрическая фальцезакаточная машинка соединяет и закрывает профилированные панели с двойным стоячим фальцем. Причем делает она это в один проход, быстро перемещаясь по фальцевому шву прямо на кровле.

Учитывайте такой момент, что европейские фальцепрокатные станки обычно рассчитаны на высоту фальца в 25 мм, а американское оборудование на 38 мм. Поэтому необходимо заранее просчитать совместимость различного оборудования.

Дело в том, что у некоторых машин можно регулировать высоту ножек, а для других придется отдельно заказывать такие ножки под 38 мм (а это дополнительные затраты). К слову, для ручных маленьких машин вопрос высоты фальца не важен.

Мобильное оборудование устанавливают прямо на кровле и изготавливают цельные панели под двойной стоячий фальц

Здесь важно приобрести действительно качественную машинку

В противном случае монтажники умудряются разрезать панели по длине на несколько частей, а потом состыковать эти части заклепками, что абсолютно неправильно. Так в итоге получаются крыши из дорогих материалов, как цинк или медь, но с большими проблемами в плане герметичности.

Вот пример работы такой машинки:

https://youtube.com/watch?v=eDOnUZp3Up8

Механические машинки для закрытия фальца обходятся дешевле, но и работать с ними вы будете медленнее. Также всегда существует человеческий фактор – риск просто не дожать фальц.

В комплект станков Мобипроф включены две машинки для соединения панелей двойным стоячим фальцем. Легким движением нужно переместить первую машинку для того, чтобы изготовить г-образные сгибы, а затем вторую машинку для образования самого фальцевого замка.

У таких машинок есть специальная регулировка степени зажатия фальца, что очень важно для работы с металлом разного типа. При этом швы закрываются достаточно быстро, почти так же, как и с электромеханическими машинами. Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем

Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес

Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем. Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес.

Отдельно отметим такую фальцезакаточная машинку, как Wuko 1006. Она небольшая и легкая, и, пожалуй, единственная, которая может быть применена для монтажа кровли сложной формы, у которой много примыканий и переходов. Сама машинка хорошо закрывает одинарный и двойной г-образный стоячий фальц.

Отличается она по своему устройству от других моделей тем, что имеет особый механизм закрытия – специальный молоточек, который как бы простукивает фальц (при этом все другие модели этот фальц поджимают роликами). В его работе это заметно: такая машинка движется медленно, иногда оставляет следы на металле. Но зато прекрасно работает на любом виде стыков.

Отметим отдельно, что достаточно много фальцезакаточных машинок изначально разработаны для работы с дорогостоящими пластичными металлами. Они не подойдут для закатки оцинковки высокой жесткости.

Есть также специальное оборудование для изготовления фальцевой кровли на радиусных стропилах. Это модели машин, которые отличаются между собой ограничением по минимальному радиусу кровли. Поэтому, если приобрести не ту машинку, придется еще вооружиться ручным кровельным инструментом, чтобы добивать фальцы.

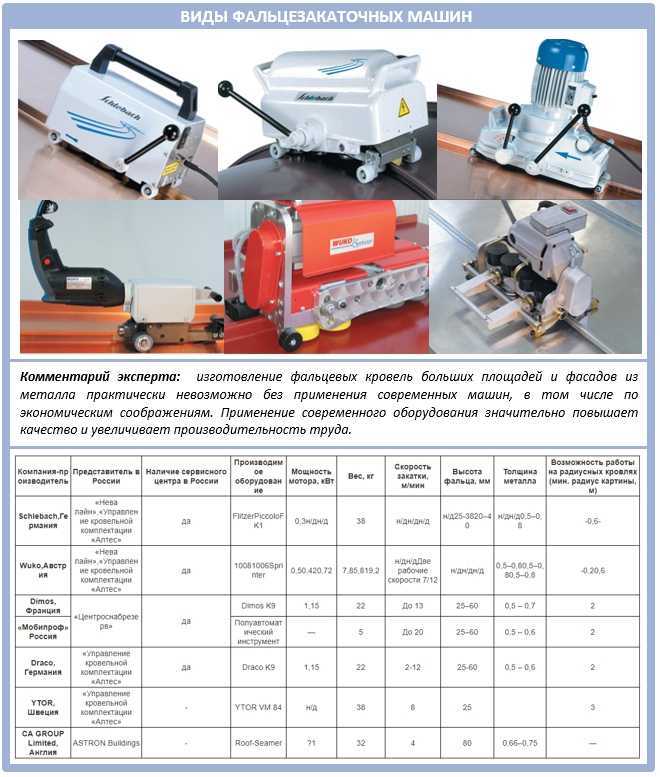

Посмотрите, как выглядят все эти машинки:

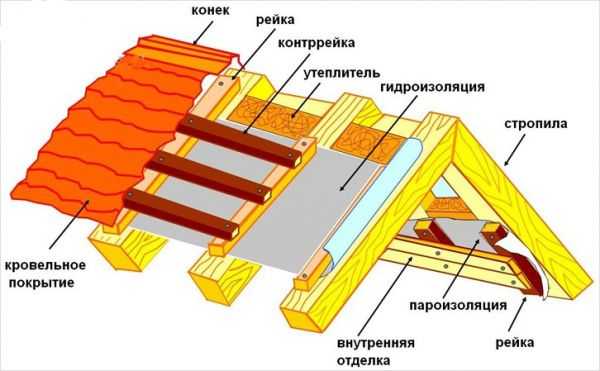

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Гибка металла этапы технологического процесса

Процесс гибки металла состоит из нескольких шагов:

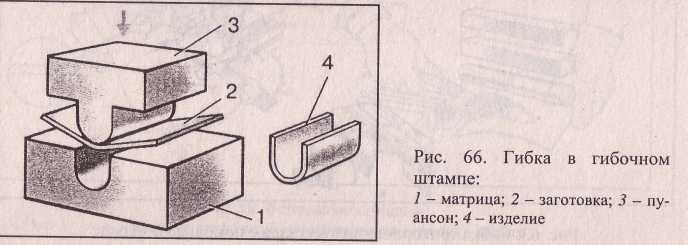

Гибка металла в гибочном штампе

После ее получения необходимо выполнить контрольно-измерительные операции. Эту работу выполняет или сменный мастер или сотрудник отдела технического контроля. Для выполнения этой операции необходимо использовать поверенный мерительный инструмент — линейку, рулетку, угломер и пр.

При выявлении каких-либо дефектов, необходимо внести изменения или в настройки оборудования или в текст управляющей программы.

Только после прохождения технического контроля деталь может быть допущена к дальнейшему использованию. В противном случае некондиционную продукцию надо отправлять или на переделку, или на утилизацию.

Укладка фальцевой кровли своими руками

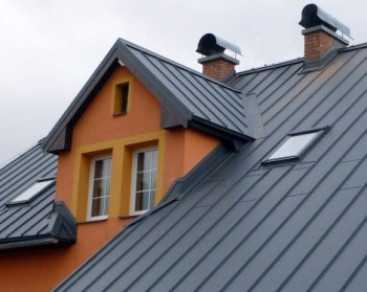

Сделать фальцевую крышу своими руками можно при условии, что технология будет полностью соблюдена

Не менее важно правильно подготовить крышу к монтажу. Этот процесс включает в себя:

Монтаж обрешётки. Перед установкой все деревянные элементы нужно тщательно обработать антисептическими средствами и смесями, предотвращающими гниение и горение. Тип обрешётки зависит от используемого материала. Для оцинкованной стали она должна иметь шаг в 20–25 см, для меди — быть сплошной. В первом случае дополнительно укладываются доски по краю крыши, их должно быть несколько и крепить нужно без зазоров. Аналогичная кладка должна быть по коньковому стыку.

Обрешётка для фальцевой крыши должна монтироваться с минимальным шагом или быть сплошной

Каждый тип соединения фальцевой кровли подходит для определённого наклона скатов и места примыкания

Брать для работы картины с неровными кромками или искривлённые не рекомендуется. Такая крыша будет лишена эстетичности.

Технология укладки фальцевой кровли

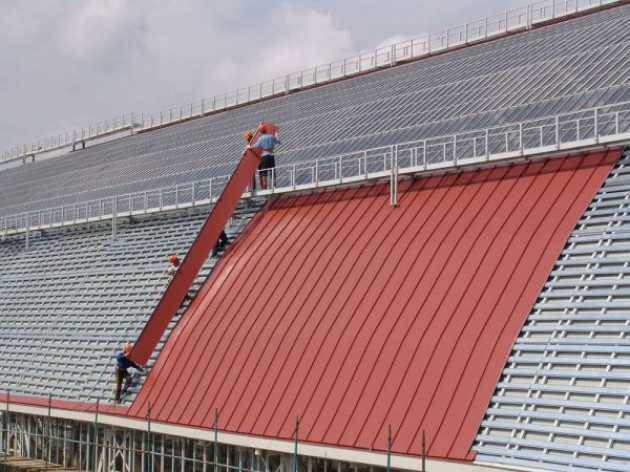

Технологии не стоят на месте. Это касается и способа укладки фальцевой кровли. На данный момент используется так называемая рулонная технология. Её особенность заключается в создании картины на всю длину крыши. При этом рулоны поднимаются на кровлю уже с подготовленными к фиксации краями, а это значительно упрощает процесс монтажа.

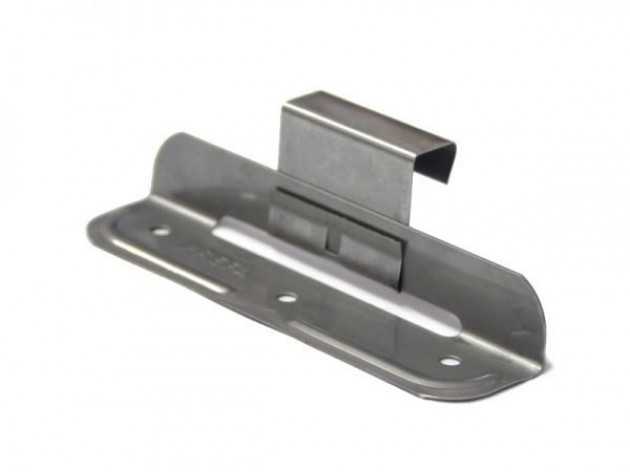

Непосредственно к обрешётке металлические листы крепятся с помощью кляммеров, желательно использовать так называемые блуждающие кляммеры, что значительно повышает надёжность крепления.

Более надёжным считается использование плавающего кляммера для фальцевой крыши

В проблемных зонах рекомендуется использовать двойной загиб кромки. Это касается ендовы, желобов, разжелобки и других мест, где может скапливаться снег и вода. Лежачие фальцы можно использовать в том случае, если вы хотите, чтобы на крыше практически не были видны швы. Для кровли с углом наклона более 25 градусов рекомендуется выбрать угловой стоячий фальц, для чего нужно всего лишь правильно отогнуть верхнюю кромку металлического листа.

Видео: монтаж кликфальцевой кровли

Этапы монтажа фальцевой кровли

Процесс укладки фальцевой кровли выглядит следующим образом:

Монтаж карнизного свеса, после чего нужна установка водосборной системы в виде желобов. Устанавливать их следует под небольшим углом. Это позволит воде с крыши стекать под действием силы тяжести к воронке.

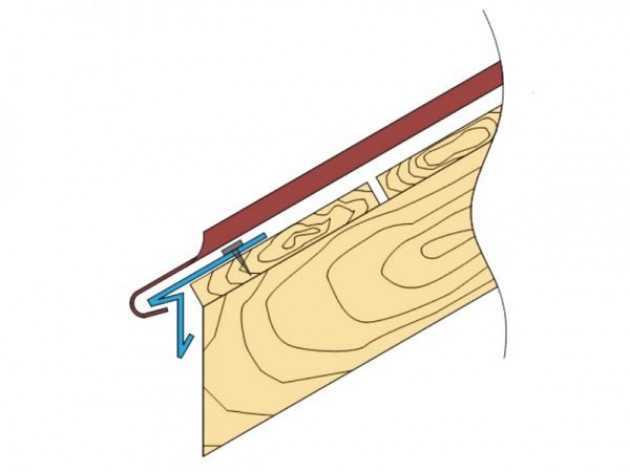

Начинать монтаж фальцевой кровли нужно с установки карнизного свеса

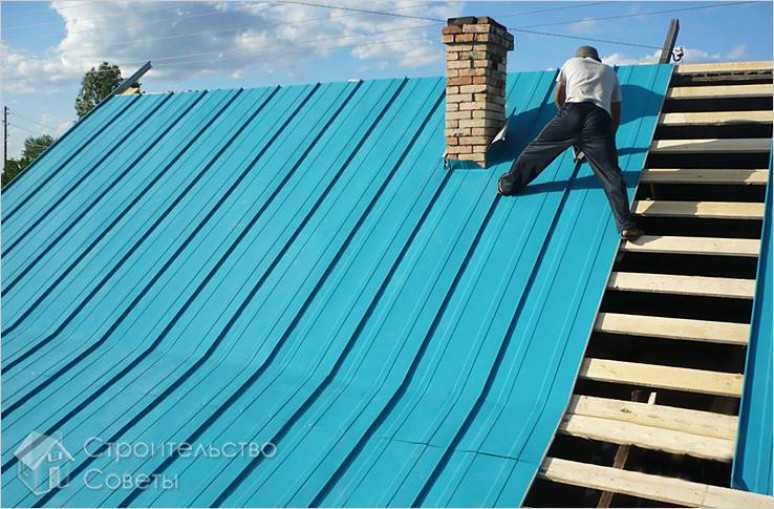

Укладывать картины фальцевой крыши нужно в вертикальном направлении

Крепление картин происходит с помощью кляммеров

Для герметика рекомендуется использовать специальный пистолет

Видео: монтаж фальцевой кровли своими руками

Монтаж элементов фальцевой кровли

После укладки металлических листов можно переходить к монтажу элементов кровли, а именно ендовы и конька.

Для установки первого элемента необходимо:

Приобрести специальный профиль, который изготовить своими руками невозможно. Заменить его можно листом металла такой ширины, чтобы этой полосы хватило для придания особой формы, при этом ендова должна заходить на оба ската минимум на 20 см. Уложить профиль или металлическую полосу нужно на место стыка и зафиксировать саморезами.

Ендова способна предупредить протечку крыши

Для конька подойдёт специальная металлическая накладка. Она имеет загнутые края, благодаря чему легко стыкуется с металлическими листами кровли. Конёк может быть вентилируемым и невентилируемым, причём первый вариант предпочтительней, поскольку это позволит сэкономить на установке аэраторов для предупреждения конденсата под кровельным материалом.

Конёк для фальцевой кровли можно изготовить самостоятельно

Видео: подводка ендовы

ИБ2222 Перечень органов управления вальцами

Общий стоп
Переключатель цепи управления
Переключатель направления вращения главного привода
* Кнопка включения механизма съема — вперед
* Кнопка включения механизма съема — назад
Кнопка включения подъема откидной опоры
Кнопки опускания откидной опоры
Кнопка переключения механизма поддержки обечайки вверх
Кнопка переключения механизма поддержи обечайки вниз
Кнопка перемещения заднего бокового валка вверх
Кнопка перемещения заднего бокового валка вниз
Кнопка перемещения переднего бокового валка вверх
Кнопка перемещения переднего бокового валка вниз
Лампа сигнальная «Сеть»
Лампа сигнальная «Главный привод включен»

* Для машин со средствами механизации

Примечание: На листогибочных машинах пульт управления может быть встроенным в ограждение главного привода (машины ИБ2213, ИБ2216) или быть выносным — крепиться к кронштейнам коленного выключателя (машины ИБ2219, ИБ2220, ИБ2222).

Виды станков

Механизированный фальцепрокатный станок

Фальцепрокатные станки разделяются на профессиональные и для домашнего использования

В первом случае важно обеспечить высокую степень производительности и функциональности – изготовление замков различного типа. Для выполнения небольшого объема работ можно применять модели без автоматической подачи

Устройство с ручным приводом чаще всего изготавливают в настольном исполнении. Это повышает мобильность установки, для ее монтажа не требуется много места. Недостатком подобных конструкций является низкая производительность и требования к заготовке: минимальная и максимальная ширина, толщина материала. В некоторых самодельных моделях малого габарита на передний верхний ролик устанавливают ручку для подачи заготовки.

Автоматизированные комплексы предназначены для массового производства готового рулонного материала с замками различных типов. Они обладают следующими качествами:

высокий показатель производительности;
возможность одновременного формирования замков нескольких типов;
характеризуются сложностью настройки.

Для уменьшения показателя износа роликов их делают из специальной инструментальной стали с дополнительной защитой от коррозии. Поэтому в случае выхода их из строя замену следует делать только на аналогичные модели.

Простые ручные

Фасонные детали из металла стоят немалых денег. Даже больше чем профнастил или металлочерепица, потому имеет смысл сделать простейший станок для гибки листового металла, а с его помощью изготовить столько углов, отливов и других подобных деталей, сколько вам нужно, причем исключительно под свои размеры.

Если волнуетесь насчет внешнего вида, то зря. В продаже сегодня есть листовой металл не только оцинкованный, но и окрашенный. Во всех конструкциях фиксируется лист плотно, так что при работе не скользит по столу, а значит, краска не стирается и не царапается. В местах изгиба она тоже не повреждается. Так что вид у изделий будет вполне приличный. Если постараться, так выглядеть будут даже лучше, чем то что продают на рынке.

Мощный листогиб из тавров

Для этого листогибочного станка потребуется ровная поверхность (стол), желательно металлическая, три уголка с шириной полки не менее 45 мм, толщиной металла не менее 3 мм. Если планируете гнуть длинные заготовки (более метра), желательно и полки брать шире, и металл толще. Можно использовать тавры, но это — для гибки листов металла большой толщины и длины.

Еще понадобятся металлические дверные петли (две штуки), два винта большого диаметра (10-20 мм), «барашки» на них, пружина. Еще нужен будет сварочный аппарат — приварить петли и сделать отверстия (или дрель со сверлом по металлу).

Для самодельного листогиба был использован тавр на 70 мм — три куска по 2,5 м, два болта 20 мм диаметром, небольшой кусок металла толщиной 5 мм (для вырезания укосин), пружина. Вот порядок действий:

Два тавра складывают, с двух концов вырезают в них под петли выемки. Края выемок скашивают под 45°. Третий тавр обрезают точно также, только глубину выемки делают немного больше — это будет прижимная планка, так что она должна ходить свободно.

Вырезаем выемки под петли

Хорошо провариваем петли

К шляпке болта приварить отрезки арматуры

Самодельный листогиб в процессе работы

Этот вариант очень мощный — можно гнуть длинные заготовки и лист солидной толщины. Не всегда такие масштабы востребованы, но уменьшить можно всегда. В видео предложена похожая конструкция меньшего размера, но с другим креплением прижимной планки. Кстати, никто не мешает на винт тоже установить пружину — проще будет поднимать планку. А интересна эта конструкция тем, что можно на ней делать отбортовку, что обычно такие устройства не умеют.

Из уголка с прижимной планкой другого типа

Эта модель сварена из толстостенного уголка, станина сделана как обычный строительный козел, который сварен из того же уголка. Ручка — от багажной тележки. Интересная конструкция винтов — они длинные, ручка изогнута в виде буквы «Г». Удобно откручивать/закручивать.

Небольшой ручной листогиб для самостоятельного изготовления

В данном самодельном станке для гибки листового металла есть много особенностей:

Уголки расположены не полочками друг к другу, а направлены в одну сторону. Из-за этого крепление петли получается не самым удобным, но сделать можно.

Теперь перейдем к конструкции прижимной планки (на фото выше). Она тоже сделана из уголка, но укладывается на станок изгибом вверх. Для того чтобы при работе планка не изгибалась, наварено усиление — перемычки из металла. С обоих концов планки приварены небольшие металлические площадки, в которых просверлены отверстия под болты.

Еще один важный момент — та грань, которая обращена к месту сгиба срезана — для получения более острого угла изгиба.

Планка устанавливается так

Прижимная планка укладывается на станок, в место установки гайки подкладывается пружина. Ручка устанавливается на место. Если она не прижимает планку, та за счет силы упругости пружины приподнята над поверхностью. В таком положении под нее заправляют заготовку, выставляют, прижимают.

Под отверстие ставят пружину, затем — болт

Неплохой вариант для домашнего использования. Толстый металл гнуть не получится, но жесть, оцинковку — без труда.

Цены на инструменты

Распространено заблуждение о том, что, раз все предлагаемые на рынке станки схожи по конструкции, значит, результат их работы качественно не отличается. Делается вывод, что покупка агрегата по минимальной цене (нередко у новоиспеченной фирмы или кустарного производства) — разумная экономия денег. В итоге неизбежно страдает качество исполнения; готовое кровельное покрытие (зачастую выполненное из дорогого металла, патинированной меди) выглядит изжеванным и через короткое время начинает течь.

Известные производители заботятся о том, чтобы выпускаемые ими модели обеспечивали изготовление профиля необходимого качества. Такие станки оснащены продуманными узлами и деталями, позволяющими выдерживать необходимую высоту и конфигурацию фальца.

Профилирующая машина польского производства Источник abyhom.com

В настоящее время рынок изобилует предложениями оборудования для фальцевой кровли; цена на фальцепрокатные станки имеет следующий вид (средние цены по рынку):

КМ 7.3
(3 фальца)İLMAKSAN (Турция). Рассчитан на толщину металла 0,5-1,2 мм. 250-280 тыс. руб.
MetalMasterMLC12DR—T (Китай).Кроме панелей фальцевой кровли может быть использован для изготовления венттруб. 155-165 тыс. руб.
MetalMaster GLF А4СУниверсальный , с разной комплектацией. 170-180 тыс. руб.
Профилирующая машина SCHLEBACH QUADRO FALZ
(Германия). Профессиональный универсальный станок, скорость профилирования 14 м/с, 4,7-4,9 млн. руб.
SBD4C
(Тайвань). От 140-155 тыс. руб.
СПФ 700
(«МобиПроф», Россия). Мобильная модель. 165-170 тыс. руб.
