Ленточный гриндер. виды и устройство. работа и применение

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не более, чем токарных. Именитый всем умельцам наждак – мотор с парой абразивных кругов (или одним кругом) – это тоже гриндер. Для себя дома есть смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразивный материал нанесён на крутящийся жесткий диск; в другом – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдёт для шлифования примитивных деталей из дерева и грубой или средней чистоты – металлических. На ленточном гриндере возможно делать также точную и чистую доводку профилированных деталей криволинейной формы, в т.ч. больших, см. дальше.

Дисковый гриндер весьма просто выходит из того самого наждака или подходящего по мощности мотора, см. ниже. Необходимо выбрать переходник с вала электрического двигателя под хвостовик тарельчатого круга для шлмфовки на основе из металла. Или под зажимной патрон, тогда на том же двигателе можно будет построить мини токарный станок, см. рис.:

Рукодельный дисковый гриндер

«Тарелка» подойдёт износившаяся: на обрез ее борта приклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразивный материал. Как выполнить торцевой гриндер собственными руками, см. отпечаток. ролик.

Видео: рукодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях применения. Если взять традиционные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для очень маленьких деталей из дерева – и 150-170 Вт. Это мотор от старой машины для стирки, прямая (простая) дрель или шуруповерт. А вот для ленточного гриндера потребуется движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если планируется обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и прочего обходятся не очень много доступнее самого движка.

Дрель или шуруповерт как привод гриндера удобные и тем, что дают возможность быстро менять скорость движения абразивного материала (см. дальше) штатным регулятором скорости вращения. Необходимо лишь, самое первое, сделать для дрели держатель, жестко фиксирующий инструмент. Второе, упругую переходную муфту с дрели на хвостовик диска, т.к. достигнуть их точной центровки без особенного оборудования тяжело, а биение сведет на нет точность обработки и способна повредить инструмент-привод.

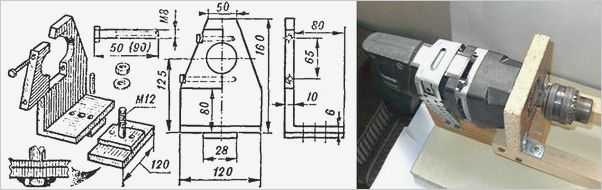

Чертежи держателя дрели для применения ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Потому как ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на много ниже, чем, скажем, в станке для токарных работ, держатель дрели для него можно сделать из твёрдого дерева, фанеры, Дсп, МДФ, с правой стороны на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель очень лучше всего применять без ударного механизма и со стальной обечайкой на шейке (под установку передней рукояти).

Муфта

Для переходной муфты потребуется отрезок прута сделанного из стали (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута обязана быть достаточна для хорошего зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Данная муфта полноценно парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Зернистость

От данного свойства будет зависеть качество обработки любых поверхностей. Если зернистость абразивного материала выше, то такая обработка мягче. Зернистость принято обозначать английской буквой Р. Она соответствует числовому промежутку от 12 до 2500. Чем больше число, тем абразив мельче. Существует несколько типов крупнозернистых лент.

• Очень крупные. Такие ленты имеют особо крупные зерна (Р22–Р36). Они необходимы для черновой шлифовки поверхностей и их выравнивания.
• Крупные. Ленты с показателем Р40–Р60. Они требуются для начальной обработки материала, не забиваются пылью из-за крупного размера зерен.
• Для начальной обработки. Ленты с маркировкой Р70–Р120 рекомендуются для удаления лакокрасочных основ или ржавчины.
• Для финальной обработки. Ленты с показателем Р150–Р220. С их помощью зачищают поверхность перед полированием.

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм), модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей, потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с, диаметр диска – 150 мм, ширина ленты – 50 мм, особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный, круг – 125 мм, обороты – 2950 об/мин, размер ленты 762×25 мм, мощность — 330 Вт, скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой, круг — 175×25×32 мм, диаметр круга — 175 мм, толщина круга — 25 мм, посадочный диаметр -32 мм, обороты – 2980 об/мин, мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт, напряжение/тип тока при 50 Гц — 3×400 В(3~), напряжение/тип тока при 60 Гц — 3×440 В(3~), обороты холостого хода при 50 Гц — 3 000 об/мин, обороты холостого хода при 60 Гц — 3450 об/мин, размеры ленты — 150×2000 мм, вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

На что обратить внимание при выборе шлифовального гриндера

Подбор необходимого устройства зависит от многих факторов. Специалисты рекомендуют оценить габариты заготовок и при выборе агрегата ориентироваться на эти показатели

Также очень важно учитывать, какие детали будут обрабатываться с помощью такого оборудования. Для разнообразных типов поверхностей применяются специальные модели гриндеров

В качестве примера можно привести устройства, на которых шлифуются выпуклые заготовки.

Следующий критерий выбора является сугубо индивидуальным. Речь идет о частоте применения шлифовального станка. Для редкой эксплуатации подойдут недорогие модели. Стоит отметить, что существуют специальные насадки-гриндеры, которые устанавливаются на угловые шлифмашины (болгарки). Их цена гораздо ниже стоимости полноценного станка, а эффективность довольно высока.

В первую очередь выбирать агрегат, необходимо исходя из размеров заготовок, которые будут на нем обрабатываться

Мощность агрегата – один из наиболее важных параметров, который оказывает влияние на скорость и эффективность выполнения работы. Сегодня в продаже можно встретить устройства, мощность которых колеблется в пределах от 0,5 до 1,5 кВт. Для использования в домашних условиях, как правило, вполне достаточно модели мощностью 0,5-0,8 кВт

Если же прибор приобретается для частого применения, то стоит обратить внимание на модификации, аналогичный показатель которых составляет 0,8-1,2 кВт

Об эксплуатационных характеристиках конкретных моделей и особенностях работы с ними можно узнать из тематических видео. Гриндеры, выполненные из подручных материалов, могут иметь разную мощность. Все зависит от того, какой электронный мотор был взят для этой цели.

Статья по теме:

При выборе ленточного приводного станка, используемого для шлифовки, также стоит обратить внимание на скорость движения ленты. Данную техническую характеристику можно увидеть в паспорте изделия

От нее зависит то, какой производительностью будет обладать агрегат. Цена ленточного гриндера свидетельствует о степени его эффективности. В зависимости от показателя скорости можно выделить три разновидности гриндеров:

• 200-360 м/мин;
• 360-500 м/мин;
• 500-1000 м/мин.

Для домашнего использования необходимо приобретать устройства мощностью от 0,5 до 0,8 кВт

Два последних варианта не применяются в домашних условиях

Мастера рекомендуют также обратить внимание на массу прибора, если он будет использоваться для обработки вертикальных поверхностей. Это связано с тем, что такая работа предполагает удержание станка на весу

Существует две категории гриндеров:

• от 2,5 до 4 кг;
• от 4 до 7 кг.

В последнюю очередь необходимо ознакомиться с дополнительным функционалом агрегата. Следует помнить, что количество дополнительных модификаций оказывает влияние на конечную цену гриндера. Например, устройство, оснащенное плавным пуском, гораздо эффективнее и удобнее. Еще одной полезной функцией является система центровки. Для домашнего применения рекомендуется выбирать модели, оборудованные стационарными крепежами и вспомогательными рукоятками.

Плоскошлифовальный станок

Плоскошлифовальные станки (рис. 4) предназначены для обработки плоских поверхностей деталей с использованием абразивного инструмента, как правило, шлифовального круга.

Рисунок 4. Плоскошлифовальный станок.

Конструктивно плоскошлифовальный станок состоит из станины, на которой установлен стол. В нем закрепляется обрабатываемая деталь. На станине устанавливается суппорт. В зависимости от степени подвижности элементов, плоскошлифовальные станки подразделяются на три подгруппы:

• с подвижным столом;
• с подвижным суппортом;
• с подвижным столом и суппортом.

В суппорте имеется шлифовальная головка, в которой закрепляется абразивный круг. Приводится круг в движение электродвигателем. Для изменения частоты вращения имеется коробка скоростей.

Шлифование осуществляется возвратно-поступательными движениями заготовки относительно абразивного круга или с постоянной подачей в одном направлении до завершения прохода.

Склеивание ленты

Современные производители абразивных материалов предлагают готовые к использованию ленты. Они могут поставляться в рулонах или склеенные в кольцо. Обычно возникает необходимость делать абразивную ленту для гриндера под конкретный размер. Для этого полоса склеивается под конкретный размер. Для этого потребуются следующие материалы:

• тесьма для склеивания абразивных материалов;
• клей;
• жидкость для обезжиривания;
• струбцина или груз.

Клеить ленту нужно соблюдая такую последовательность:

1. Размечаем полосу абразива по длине, учитывая стык, сделанный под углом. Чем он больше, тем длина соприкосновения больше.
2. Из тесьмы вырезаем подложку необходимой длины. Она обеспечивает надёжность склеивания.
3. Подготавливаем поверхности к нанесению клея: зачищаем наждачкой и обезжириваем.
4. Клеем покрываем подложку и часть ленты.
5. Аккуратно прижимаем подложку к абразивной ленте и скрепляем их между собой с помощью инструментов.

Если склейка сделана аккуратно, самодельная лента прослужит достаточно долго. По потребительским характеристикам она будет не хуже, чем покупные образцы.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

А теперь рассмотрим пошаговые инструкции изготовления гриндера своими руками.

Из чего можно сделать привод для гриндера

Вопрос далеко не праздный. Ведь от того, насколько мощным будет мотор вашего инструмента зависит скорость и качество работ.

Самодельный гриндер с двигателем от стиральной машины

Как вариант можно использовать двигатель от старой стиральной машины. Такие модели могут быть собраны своими руками. В нашем случае мы соберём гриндер под стандартный размер ленты — 75 мм × 457 мм. Мощность у нас будет 180 Вт, 2750 об/мин. Итак, приступим.

Иллюстрация
Описание действия

Мы используем обычный коллекторный двигатель от старой стиральной машины, магазинный доводчик для двери, а также специально выточенную заголовку на вал.

Накручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом, для этого есть специальное отверстие. В то время как мотор фиксируем на жёсткой подставке.

Замеряем ширину вала, чтобы подобрать ширину абразивной ленты. Длина у нас получилась 610 мм, ширина 45 мм.

Обрезаем лишнюю часть болта. На всякий случай, в болту делаем прорезь, на случай, если понадобится снять вал.

Чтобы снизить вибрацию, к станине крепим деревянную «подушку».

Теперь разбираемся с электрикой. Раскидываем провода: коричневый и красный – на стартер, на щётки – серые.

Проверяем положение вращающего вала лазером. Выравниваем положение нашего «доводчика»

Важно обеспечить ему правильную фиксацию на станине.

К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине ленты.

Натягиваем положение ленты с помощью доводчика

И вот наш гриндер готов! Такой прибор вполне может справиться с заточкой ножей и мелкими шлифовальными работами.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которая позволит без труда обработать мелкие детали и выполнить простейшие работы.

Вариантов может быть масса

Кроме того, на основе дрели можно создать стационарную конструкцию. Такие инструменты практически не отличаются от профессиональных.

Стационарный гриндер из дрели на деревянной основе

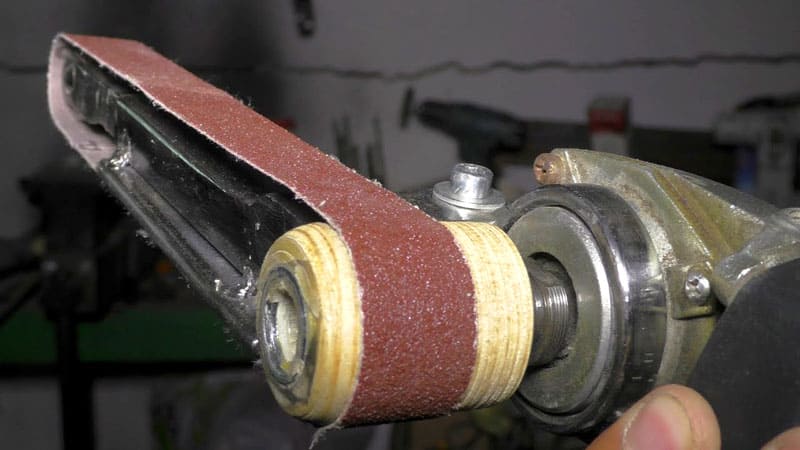

Гриндер из болгарки своими руками

Такие гриндеры очень часто появляются в обиходе домашних мастеров, потому что болгарка сама по себе мини-станок для шлифования.

Такие конструкции часто используют для затирки сварочных швов, заточки мелких деталей

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

1. Минимальные затраты на работу и материалы.
2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

1. Двигатель от старой стиральной машинки.
2. Мотор от дрели.
3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.

Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

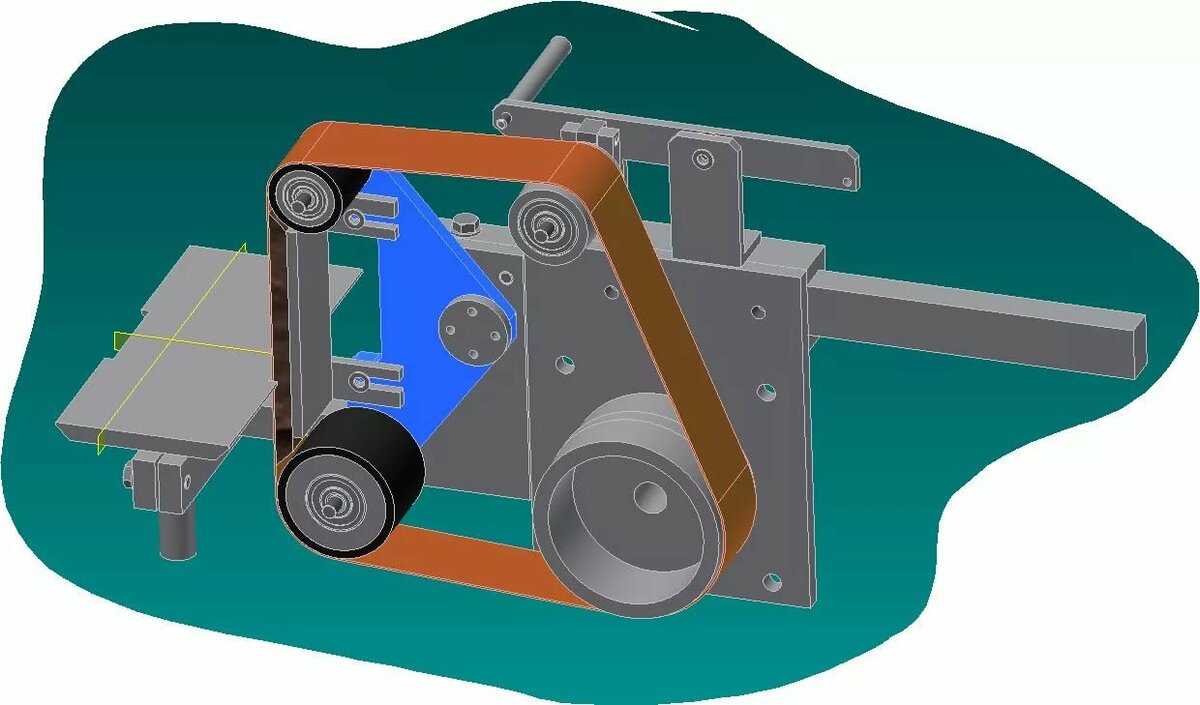

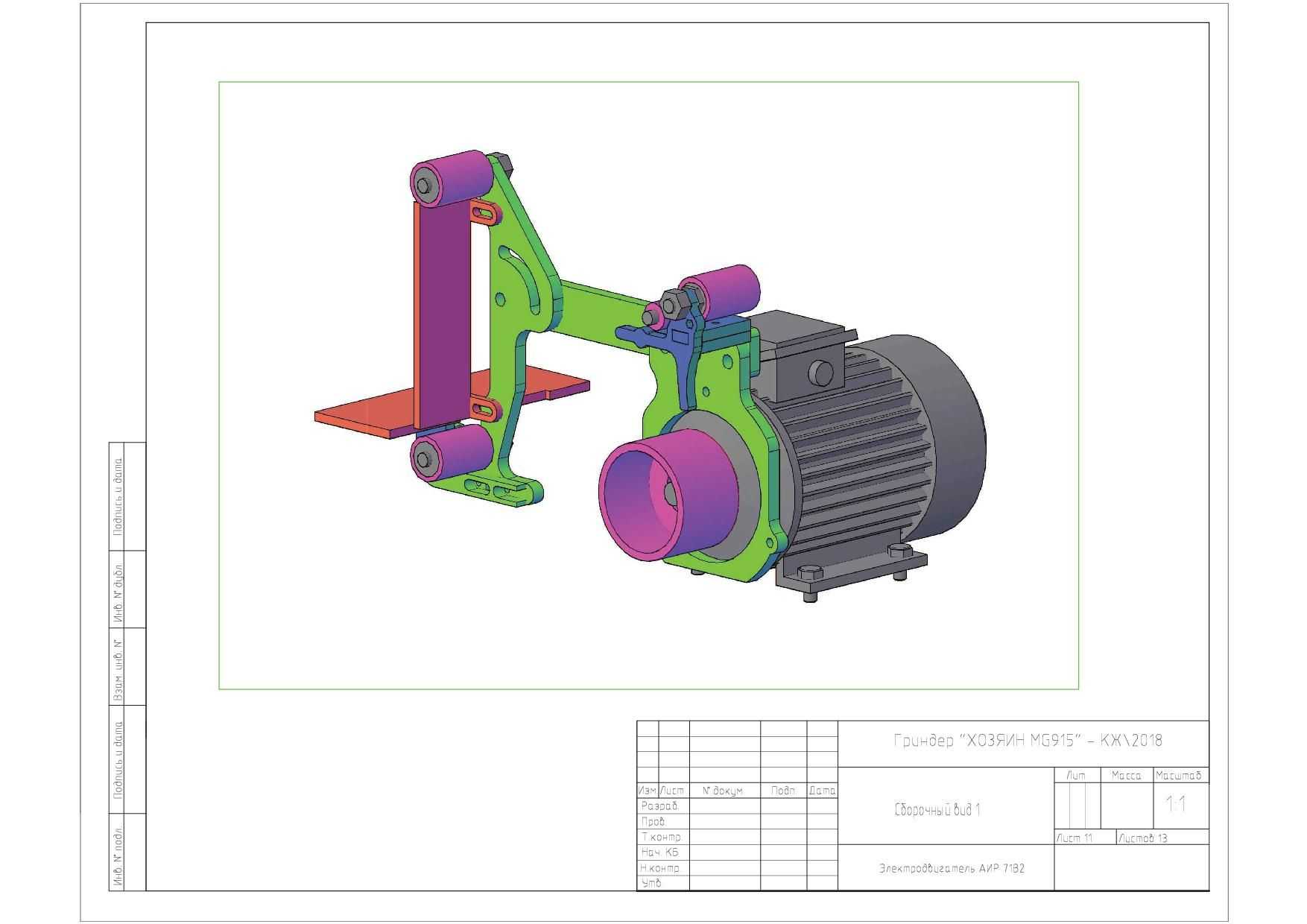

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

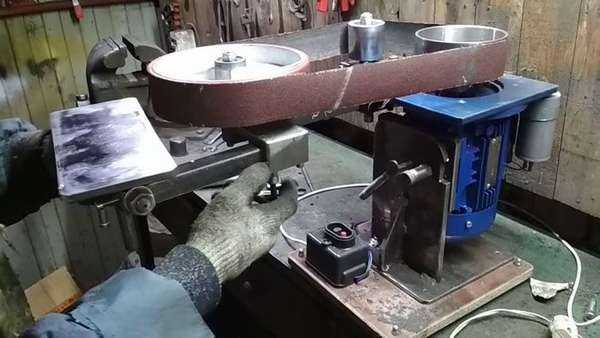

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

https://youtube.com/watch?v=ZfG9tMTdH28

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

Обзор заводских моделей и цен

Многообразие выпускаемых заводских моделей создаёт большие трудности при выборе необходимого агрегата. Выбор осуществляется на основе следующих критериев:

Наиболее целесообразным считается подход на основе критерия «эффективность – стоимость». Благодаря грамотному определению этого критерия можно выбрать эффективный гриндер, по приемлемой цене.

Левша

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он работает от от трёхфазной сети 380 в или двухфазной 220 в. Обладая поворотной станиной, которая может поворачиваться на 90° обеспечивает обработку заготовок различной формы. Гриндер Левша 610 обеспечивает скорость вращения ленты в 15 м/с. Этот ленточный гриндер оснащён двигателем мощностью 1,1 кВт. Он обеспечивает скорость вращения 3000 об/мин.

Производитель предлагает несколько модификаций своей продукции: 610pro, mg 610a, Левша 1250. Каждая из перечисленных моделей обладает своими особенностями в конструкции. Например, гриндер мастак 610 рассчитан на использование ленты длиной в 610 мм. Похожими характеристиками обладают гриндеры от компании мосгриндер.

Энергомаш

Компания энергомаш предлагает гриндеры собственного производства. Обладая мощной производственной базой они изготавливают линейку гриндеров, предназначенных для решения различных задач поверхностной обработки. В основном это профессиональное оборудование рассчитанное на различную длину ленты.

Зубр

Шлифовальную машину «Зубр» относят к категории универсальных переносных станков. Обладая двумя шлифовальными инструментами (круг и лента), она позволяет решить практически любые задачи зачистки и шлифования. Благодаря угловому упору и фиксации угла наклона рабочего стола предусмотрена возможность изменения плоскости обработки и обеспечения высокой точности. Специальная система отвода образовавшейся пыли и продуктов обработки улучшает условия работы, снижает запылённость и пожароопасность.

Предусмотренная система защиты от непроизвольного включения электрической цепи обеспечивает соблюдение правил техники безопасности.

Grinderok

Эта компания предлагает несколько типов шлифовального оборудования, которые относятся к категории гриндеров. К ним относятся такие семейства:

• Гендальф;
• Фродо;
• Филит;
• Сэм.

Каждый из предлагаемых инструментов обладает своими достоинствами и недостатками.

Одним из существенных недостатков является цена. Она начинается с 24000 рублей и доходит до 41000 рублей. Чтобы сделать правильный выбор из этих семейств, определите перечень задач, которые планируется решать с помощью приобретённого станка.

Как сделать гриндер в домашних условиях

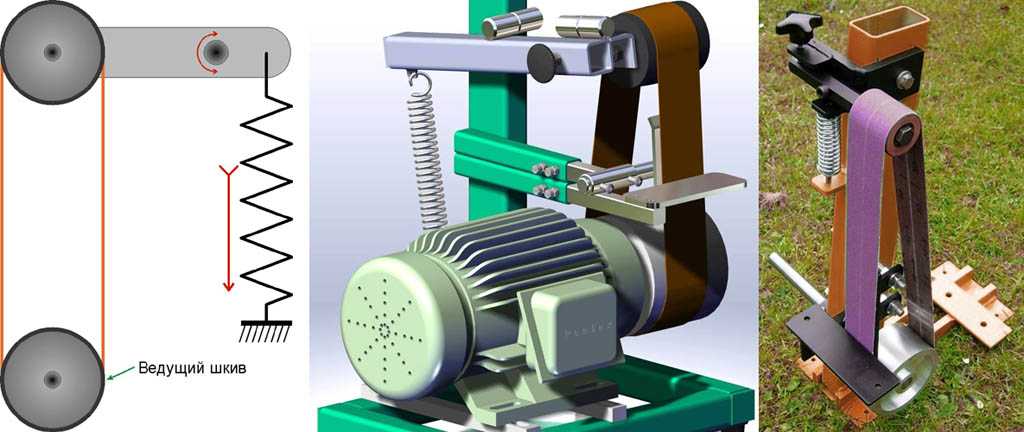

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифовальной машинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили сделать спуски – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер.

Что касается регулируемого ролика, то он просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. Ролик подтягивается, и работа продолжается. Есть ещё важный момент: наждачная лента подойдёт только на эластичной основе. В противном случае от нагрузки она порвётся.

Чтобы собрать станок в домашних условиях, понадобится:

1. Продумать конструкцию устройства и сделать чертежи.
2. Подготовить все необходимые инструменты: лобзик, дрель, ШМУ.
3. Подготовить детали, требующиеся в процессе сборки или договорится с токарем для их выточки.

Для начала необходимо определиться с лентой, точнее с её длиной. Для бытового использования оптимальный вариант – 915 мм, именно с такой длиной работает основное количество Чапаевских станков.

Основа для станины должна быть толщиной более 12 мм. Болтовые соединения в данной ситуации – ненадёжны. Желательно применить сварку.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся. При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты

Стоимость готового шкива начинается от 2000 рублей. Несколько дешевле можно заказать у частных токарей.

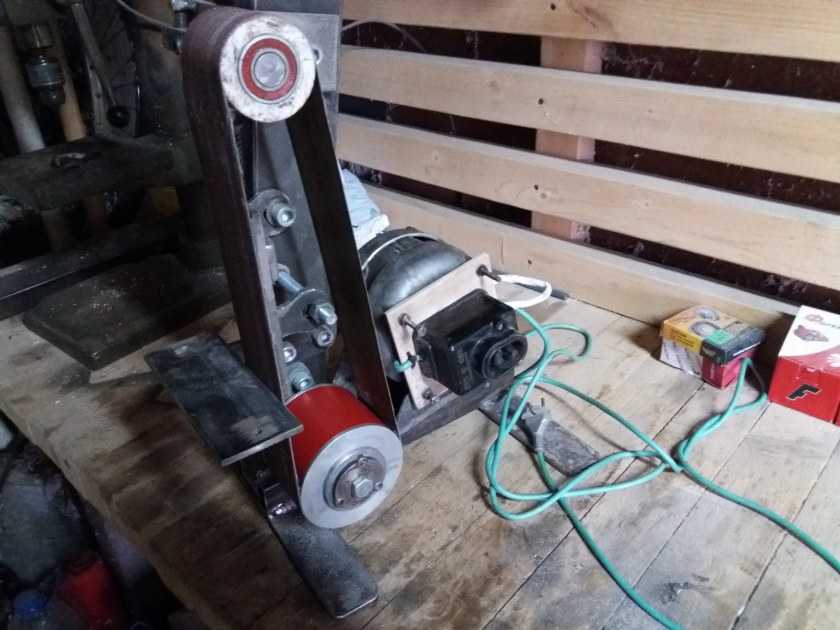

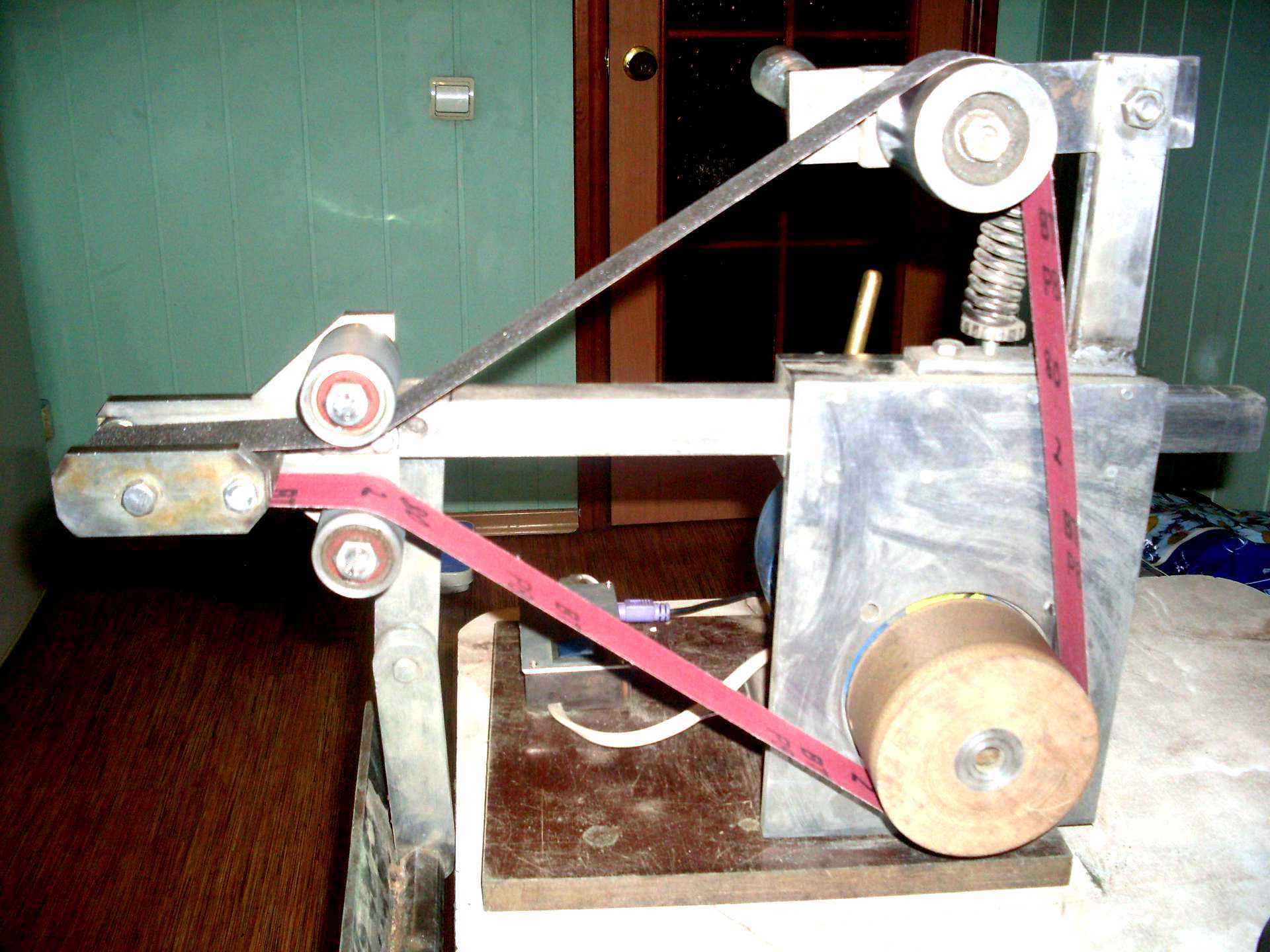

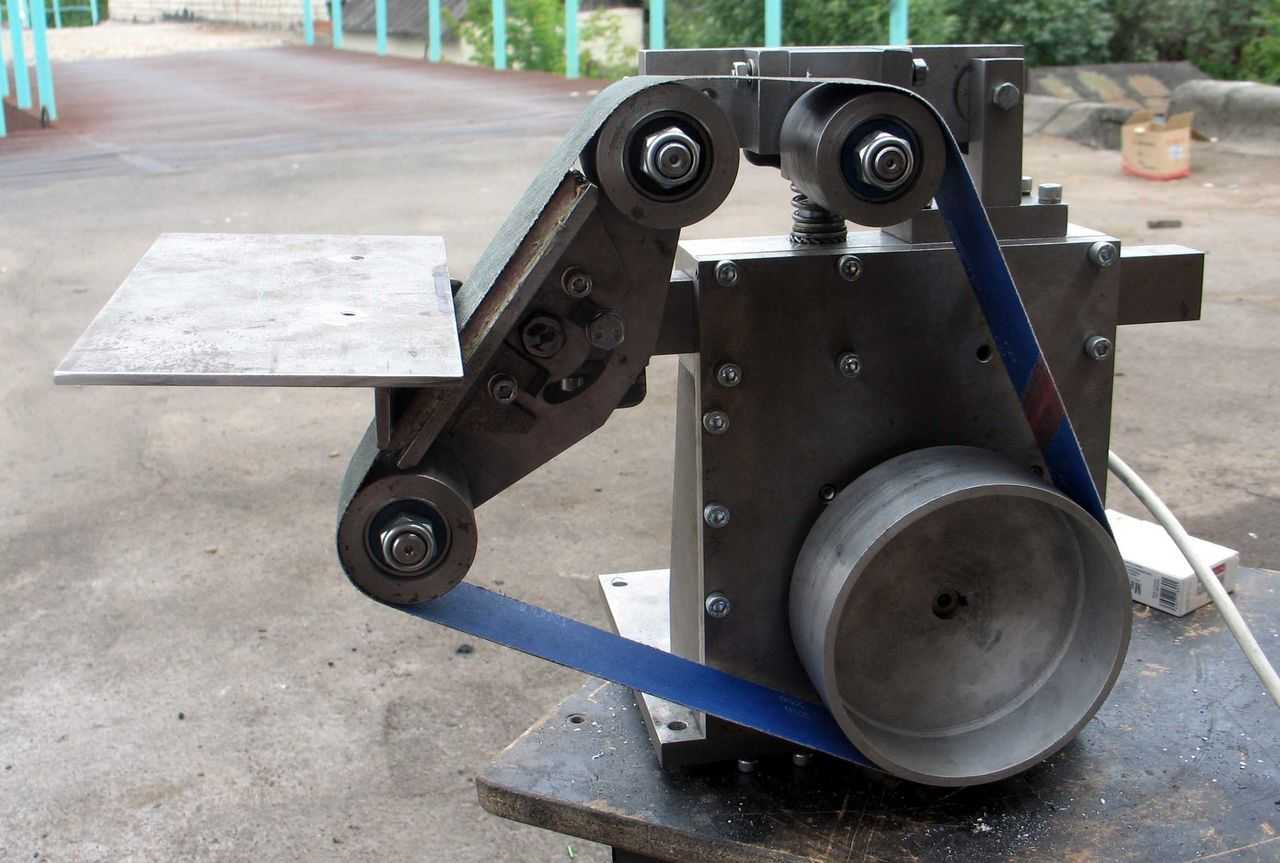

Гриндер сделанный своими руками.

Особое внимание стоит уделить приводу для гриндера. Если нет возможности обзавестись специализированным двигателем можно воспользоваться альтернативой. Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200

Двигатель желательно использовать с мощностью 0,75 кВт или выше, и частотой оборотов от 1 200.

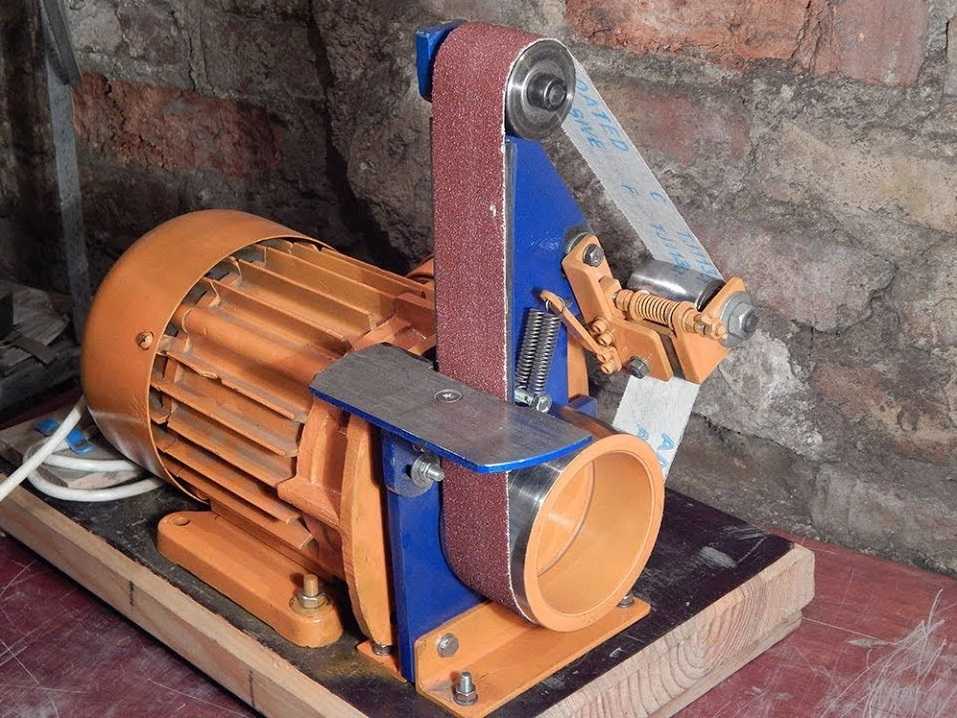

Самодельный гриндер с двигателем от стиральной машины

При размере ведущего шкива 70÷100 мм двигатель для гриндера должен раскручиваться как минимум до 3000 об/мин.  Двигатель, демонтированный со старой стиральной машинки автоматического типа, имеет небольшую мощность (ниже 300 Вт). Он отличается неплохой надёжностью и неприхотлив в эксплуатации.

Популярность использования именно такого привода обусловлена его широким распространением.

Привод от стиральной машинки в обязательном порядке вносится в предварительный чертёж. Гриндер своими руками в домашних условиях нуждается в наличии двигателя с выходным валом. В этом случае вал имеет резьбовое соединение, конструкция которого позволяет без особого труда выполнить стыковку со шкивом.

Из дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Есть сотни различных вариантов изготовления. Рассмотрим один из самых простых и надёжных, пошаговая инструкция:

1. Подготавливается всё необходимое для работы: вал с шестернями, подшипники и листовой металл.
2. Вырезаются две пластины размером 110×250 мм.
3. Просверливаются необходимые отверстия на каждой из пластин. В этой части подшипники будут подаваться для регулировки.
4. Далее, берётся «шпилька» и нарезается по 120 мм. Устанавливаются самодельные ролики на шпильки и закрепляются болтами. Протягивается лента и фиксируется с другой стороны.
5. Изготавливается основа для крепления гриндера. Станок крепится на станину, а дрель фиксируется с помощью хомутиков.
6. Вытачивается и крепится уголок для удобной фиксации ножа во время заточки.

Из болгарки

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что её выходной вал повёрнут под углом 90º к оси электродвигателя и, соответственно, к корпусу. По этой причине она и называется УШМ — углошлифовальная машинка.

Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника». Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Чтобы изготовить устройство, достаточно сделать металлическую основу под ролики, натянуть ленту, и подогнать размеры ведущего ролика, под направляющую ШМУ, и станок готов.
