Стабилизаторы напряжения ресанта

Автоматические приборы

Электромеханические устройства бывают однофазные и трёхфазные. Контактный узел передвигается по трансформаторным обмоткам с помощью электрического двигателя. Это позволяет контролировать большие показатели напряжения. Поэтому они и относятся к автоматическому типу. Их подразделяют в зависимости от мощности:

• Приборы бытового использования — часто используют для загородного дома. Для того чтобы справиться с плохим электроснабжением дома, ставят на вход модели АСН 3000/1-ЭМ, АСМ 8000/1-ЭМ и АСМ 30000/1-ЭМ.
• На промышленных объектах подходят приборы для сетей трёхфазного электроснабжения моделей АСН 100000/3-ЭМ или АСН 150000/3-ЭМ.

Как известно, стабилизатор напряжения Ресанта, по отзывам потребителей, показывает значения с точностью до 2%. Приборы довольно хорошо подходят для работы дома, так как способны автоматически перезагружаться и функционируют абсолютно бесшумно.

Установка стабилизатора

Для сети с напряжением в 220 Вт и частотой 50 Гц лучше всего подойдут релейные или цифровые устройства. Мощность этих устройств позволяет обеспечить защиту приборам общей мощностью от 500 Вт. Пределом мощности является 15 тыс. Вт. К устройствам электронного управления относят приборы, у которых показания входного и выходного напряжения отображается на экране. А также они наделены цифровым регулятором показаний и имеют микропроцессоры для лёгкого управления.

Устройство имеет возможность задержки напряжения на входе. Обычно 5000 вт достаточно, чтобы обеспечить стабильную работу и стабилизировать электросеть в привычном режиме. Такие модели подойдут для подключения любых стандартных приборов (телевизора, телефона, холодильной камеры и других приборов). По отзывам некоторых потребителей, стабилизатор напряжения можно применить для отдельных бытовых приборов. А также использовать для выравнивания общего напряжения сети:

• Устройство Ресанта АСН 500/1-Ц служит для защиты пары небольших бытовых приборов. К ним могут относиться вентиляторы или телевизоры.

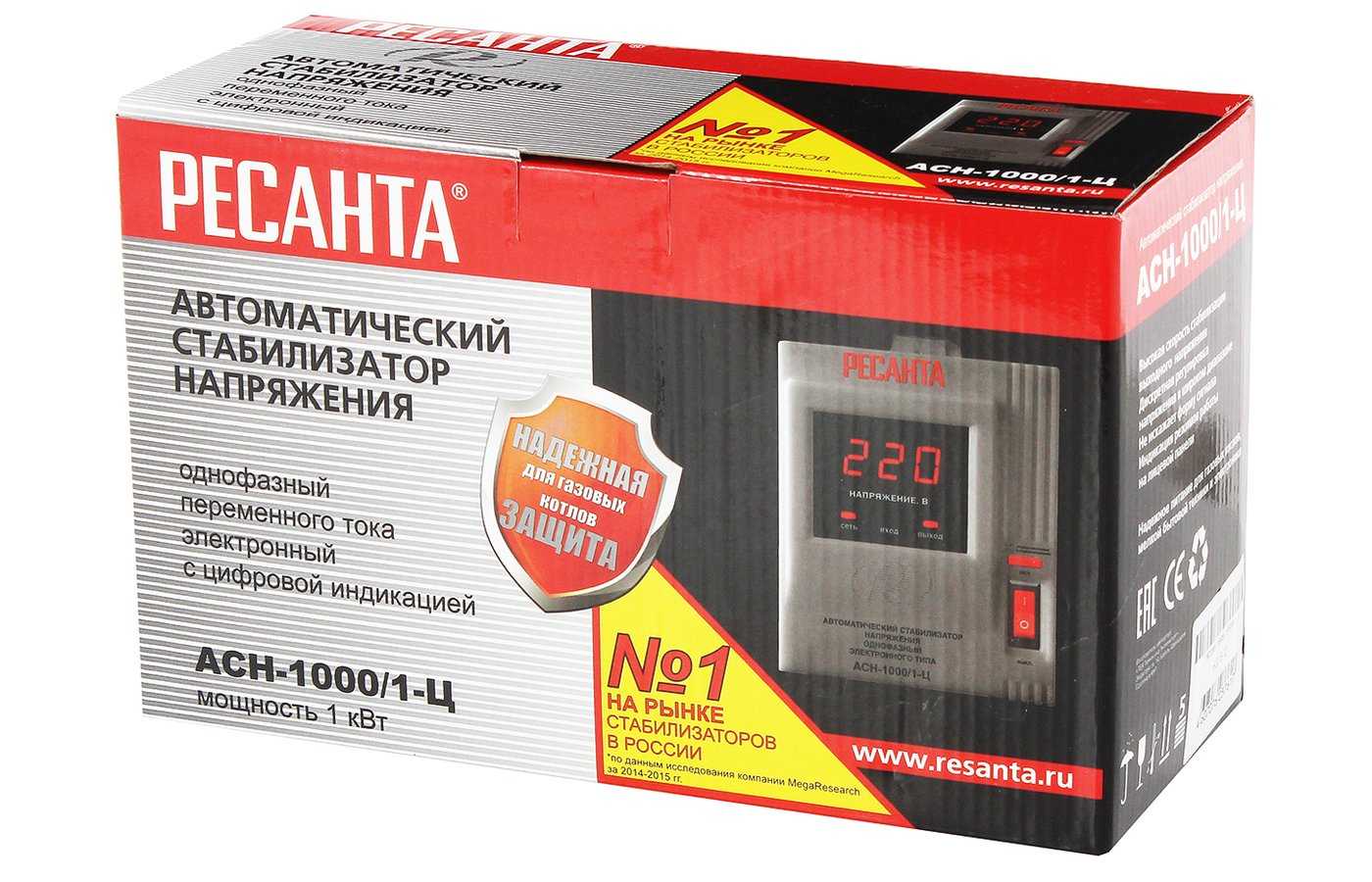

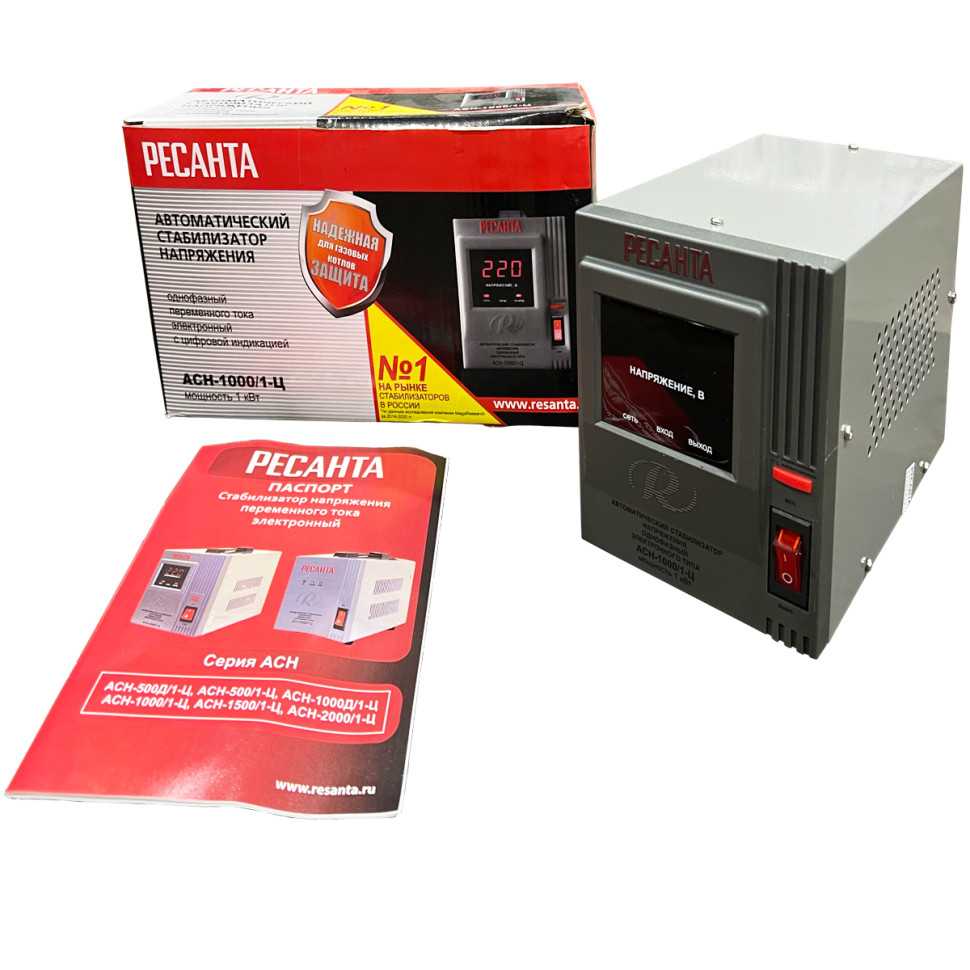

• Прибор Ресанта АСН 1000/1-Ц нужен для подключения к нему печатающего устройства и компьютера.
• Прибор модели Ресанта АСН 2000/1-Ц позволяет выравнивать напряжение для работы чайника, утюга, выпрямителя волос или теплового вентилятора.
• Модель Ресанта АСН 3000/1-Ц успешно обеспечит безопасную эксплуатацию электрической плиты или стиральной машины.

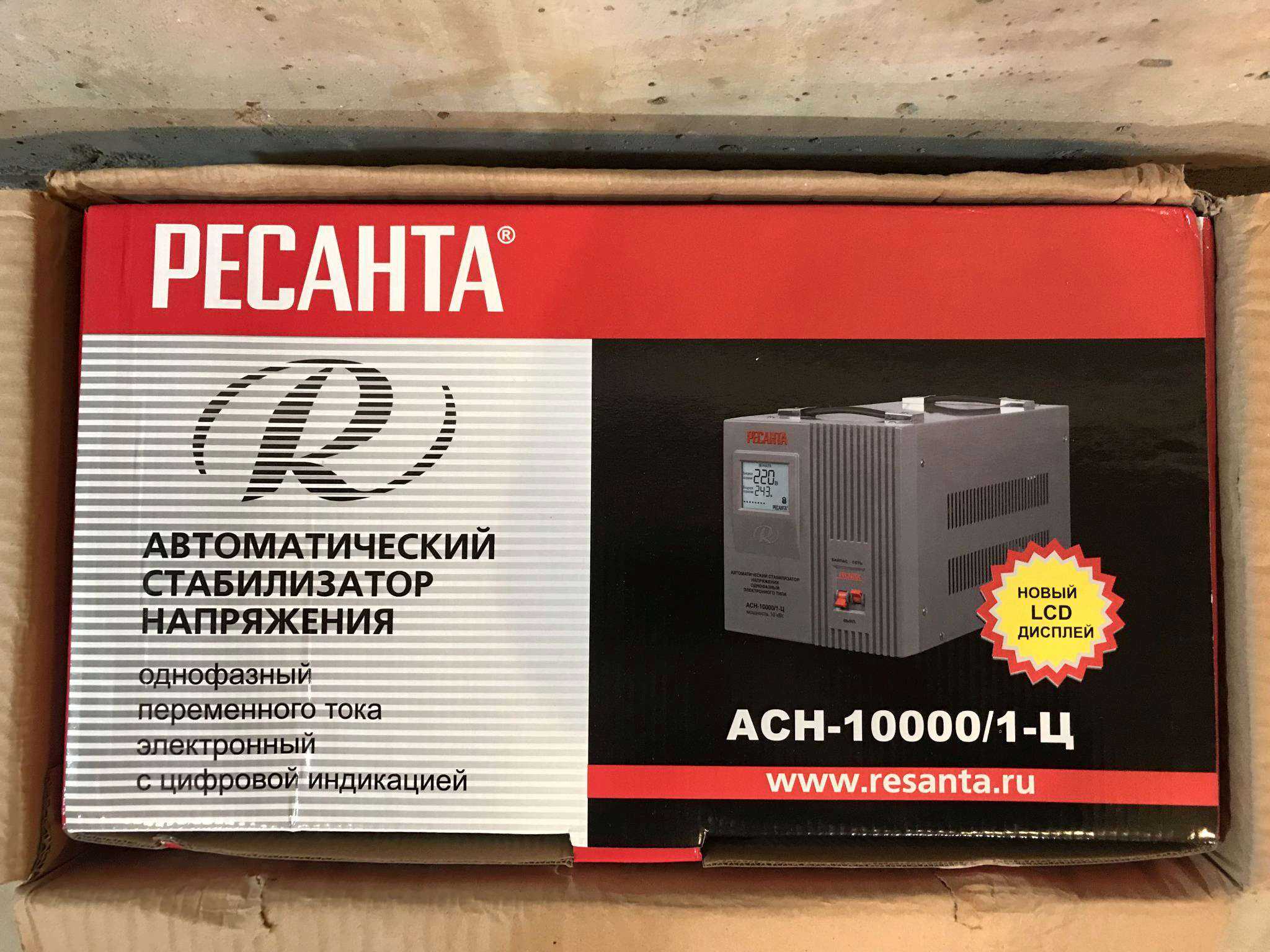

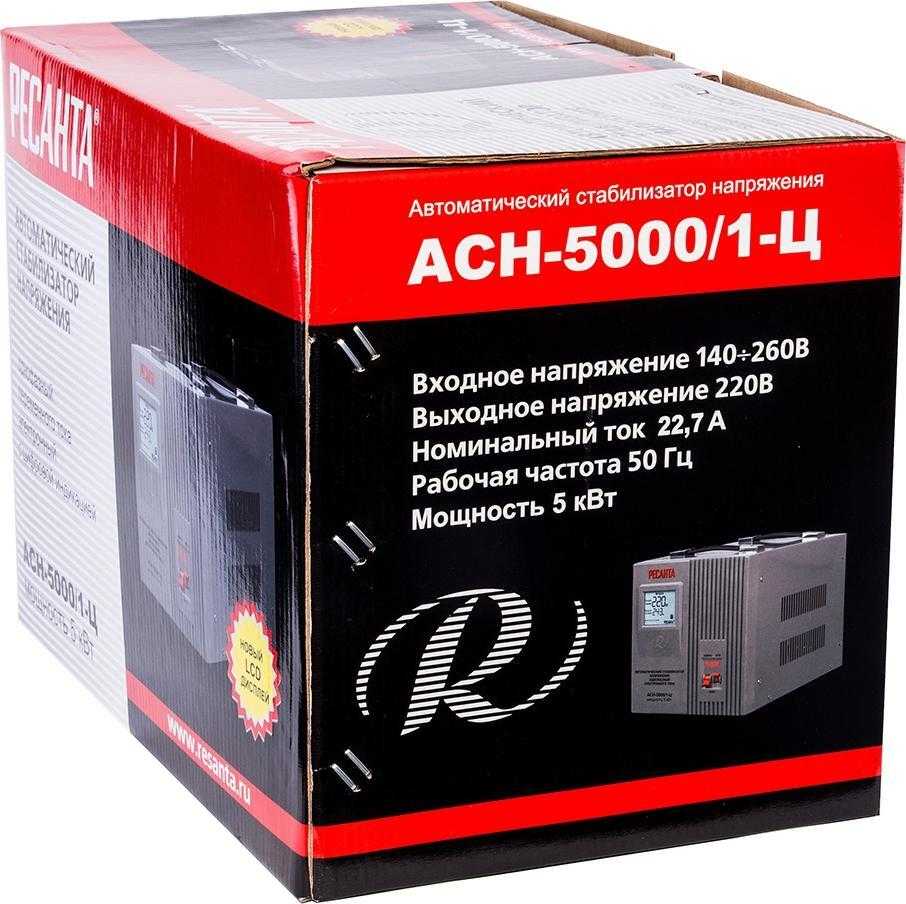

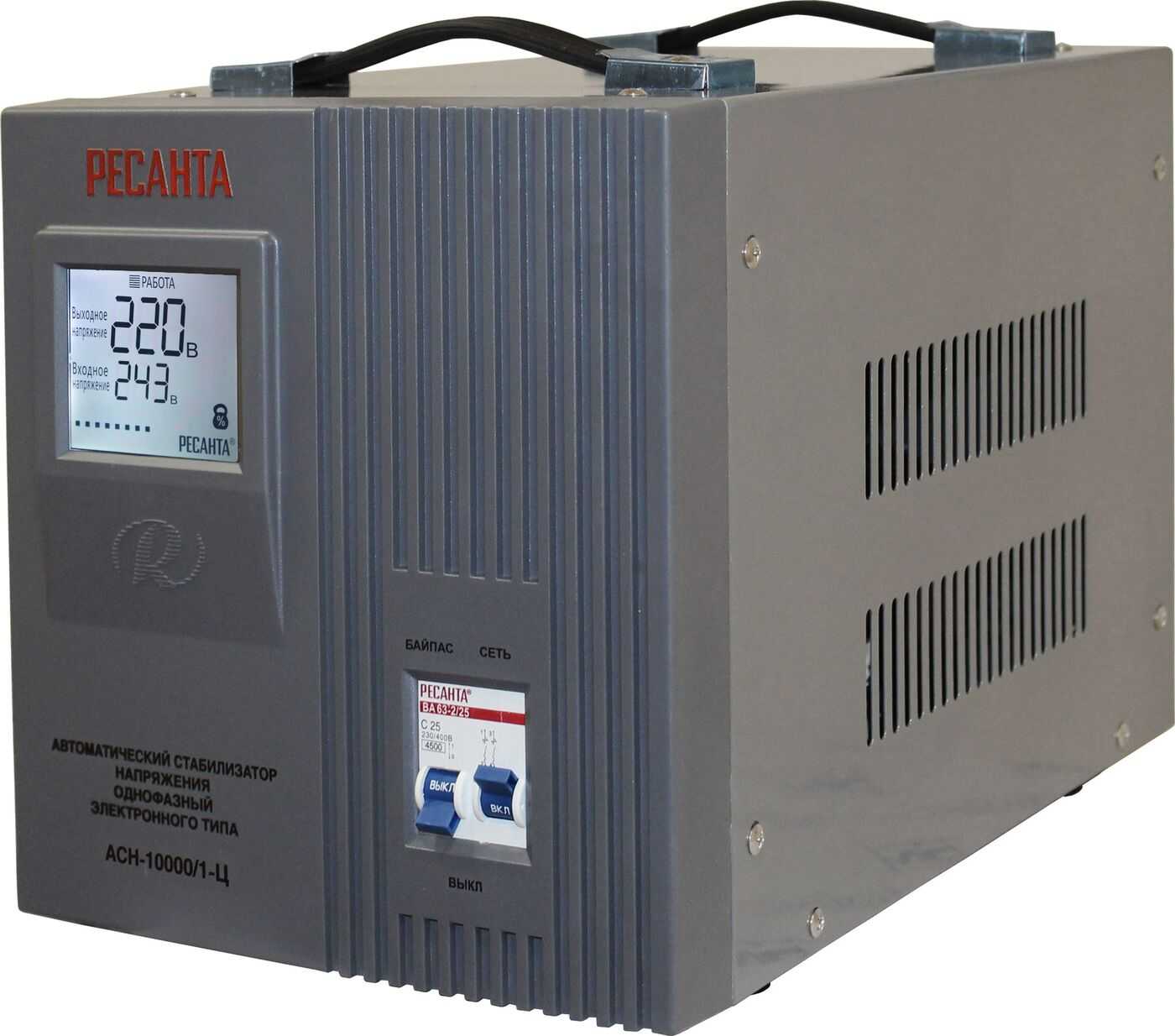

• Модели АСН 5000/1-Ц, АСН 10000/1-Ц и АСН 15000/1-Ц лучше всего устанавливать для защиты от скачков напряжения всей техники в доме. Здесь можно подключить как маломощные приборы, так и бойлер или газовый котёл. Для отопительных систем лучше всего подойдут модели мощностью более 10000вт.

Ремонт

Ремонт стабилизатора Ресанта можно условно разделить по типу поломок.

Сервопривод

Сначала рассмотрим ситуацию, когда вышел из строя двигатель сервопривода Ресанта. Выходов из данной проблемы два:

• Купить новый двигатель, затем установить его в устройство.
• Попытаться произвести ремонт поврежденного.

Если с первым случаем все понятно, то второй требует детального рассмотрения

Важно понимать, что в случае успешного проведения ремонтных работ, отреставрированный двигатель не сможет работать долгое время, т.е. это является временной мерой

Все наши действия будут сводиться к следующему:

• Отключаем двигатель с сервоприводом от общей конструкции. Затем подключаем его к источнику питания, обладающему достаточной мощностью.
• Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Показатель силы тока должен быть не менее 90 мА.
• Осуществление данных манипуляций позволит нормализовать работу стабилизатора. Далее нужно подключить двигатель обратно к схеме.

Схема довольно проста: входной кабель подключается к входной клемме, нейтральный кабель подключается к нейтральной клемме. Те же самые манипуляции выполняются и для выходных кабелей. Кроме того, нужно не забыть о подключении заземляющего провода.

Реле

Выход из строя реле зачастую приводит и к поломке транзисторов. К примеру, в модели АСН-5000, располагаются транзисторы вида D882P. Схема приведена ниже:

Если эти транзисторы выходят из строя, то нужно приобретать на их место новые. Приобрести их можно довольно свободно, ведь во многих специализированных магазинах продается техника и комплектующие марки Ресанта.

Можно также попытаться произвести ремонт поврежденных частей:

• Сначала нужно снять крышку реле. Далее снимаем подвижной контакт, освобождая его от пружины.
• При помощи наждачной бумаги счищаем с контакта весь нагар. Осуществляем данную манипуляции для обоих контактов – верхнего и нижнего.
• Затем смазываем контакты бензином, после чего собираем конструкцию реле.

Другие неисправности

Еще одной вероятной проблемой является неупорядоченное включение дисплея, а также включения самого реле. Причиной этому может быть резонатор XTA1, у которого может быть совершена некорректная пайка.

Ремонт заключается в следующем:

• Выпаиваем с помощью паяльника данный резонатор.
• C помощью наждачной бумаги счищаем выводы.
• Запаиваем резонатор обратно.

Рассказ специалиста про ремонт Ресанта

Недостаток устройства

Аппарат является достаточно неплохим, с невысокой стоимостью, а потому пользуется популярностью, но при этом не лишен недостатков. Основной заключается в том, что стабилизатор не отключается при повышении входного напряжения. Здесь все достаточно просто. С увеличением входящих показателей растет и выходящее напряжение. К примеру, на входе напряжение может достигнуть 270 В, а на выходе стабилизатора быть всего лишь 250 В, и при этом он не отключится.

Прекращение его работы произойдет в автоматическом режиме лишь при еще большем повышении напряжения, которое все еще будет проходить через него в сеть. В этом случае на передней панели на индикаторе появится буква «Н», а прибор наконец-то прекратит работу. Такое значение на индикаторе означает включение защиты стабилизатора от повышенного напряжения.

Особенности стабилизаторов этой марки

Какие же стабилизаторы напряжения для дома предлагает компания «Ресанта»? Эта компания осуществляет выпуск релейных и электромеханических стабилизаторов.

Для того, чтобы они были удобными в использовании, специалисты марки разработали много различных моделей, каждая из которых соответствует определенным условиям использования. Так, среди ассортиментного ряда можно найти стабилизаторы, которые имеют настенное или напольное исполнение, а также такие, которые могут работать при очень низких уровнях напряжения.

Производитель оснастил все стабилизаторы защитой по выходному напряжению. Это означает, что если на выходе стабилизатора напряжение будет менее 200 и более 250-ти вольт, то он отключится. Как правило, такие ситуации практически не встречаются. Однако, когда напряжение в сети будет меньше 120-ти вольт или превысит 270 вольт, то тогда возникнет уже описанная ситуация.

Также каждая модель может похвастаться наличием тепловой защиты. Она наблюдает за уровнем температуры вольтодобавочного трансформатора, и когда он нагреется до 110-ти градусов Цельсия, произойдет отключение стабилизатора.

Для того, чтобы после включения стабилизаторы напряжения марки «Ресанта», которые обеспечивают напряжение в 220 вольт, могли выйти на штатный режим работы, производитель оснастил их прибором, который осуществляет задержку подачи выходного напряжения.

Во всех стабилизаторах эта задержка равняется пяти секундам. Правда, в релейных стабилизаторах можно выбрать другое время задержки, а именно две минуты. В тех ситуациях, когда нагрузка превышает допустимые пределы, стабилизаторы этой марки отключаются в автоматическом режиме.

Необходимое оборудование для подключения

Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:

• Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
• Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
• Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.

Популярный вариант

Для частных домов и дач по мощности оптимальна модель АСН-10000Н/1-Ц.

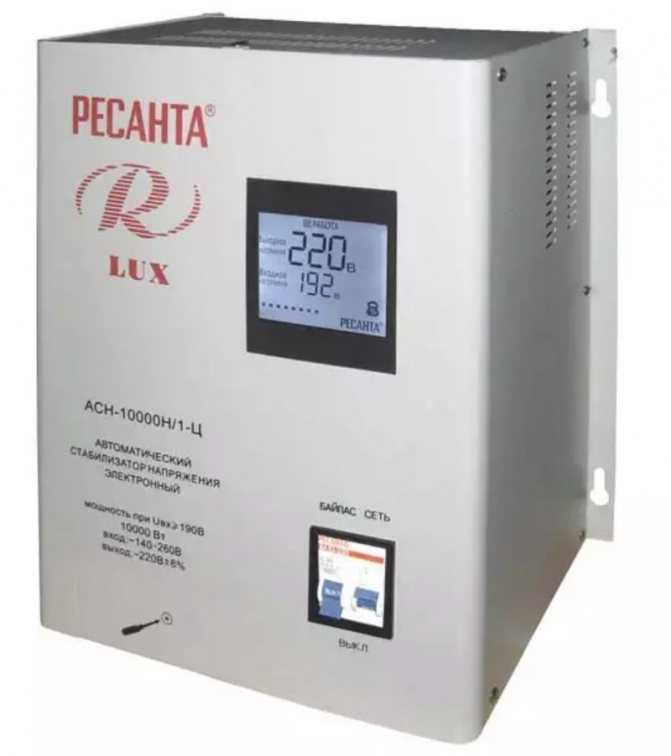

АСН-10000Н/1-Ц

Характеристики стабилизатора АСН-10000Н/1-Ц

Этот стабилизатор способен поддерживать выходное напряжение с точностью 8%, как показано в его характеристиках. Это значит, что оно может изменяться в пределах 35 В. Если в сети наблюдаются частые скачки напряжения, лампы накаливания отреагируют на такие изменения мерцанием. Но это не означает, что этот стабилизатор плох конструктивно или неисправен. Его конструкция такова, что напряжение корректируется ступенчато. Переключение контактов реле соответственно меняющемуся входному напряжению неизбежно вызывает заметные пульсации выходного напряжения.

Для того чтобы улучшить точность поддержания выходного напряжения, потребуется больше реле или ступеней скользящего контакта. Но в результате и цена стабилизатора увеличится. По этой причине разработчики выбрали компромиссное решение и остановились на том количестве ступеней, которое обеспечивает режим электропитания, приемлемый для большинства бытовых электроприборов. Лампочки накаливания, несмотря на мигания, работают в допустимом для них диапазоне напряжений.

Если их мерцание действует на нервы, их надо заменить либо светодиодными, либо люминесцентными моделями с инверторным балластом. Он сам по себе работает как стабилизатор. По этой причине упомянутые лампы и без основной стабилизации светят одинаково хорошо в диапазоне напряжений 150–220 В. Но при общей стабилизации все лампы, и не только они, защищены от импульсного увеличения напряжения, а также от аварийных ситуаций. В загородных электросетях из-за погодных условий и других проблем перекос фаз более вероятен, чем в городских условиях. Напряжение порядка 330 В или выше при отсутствии соответствующей защиты испортит все электроприборы, работающие в этот момент.

Подбор места установки

Сам процесс подключения прибора не является очень сложным, однако общий принцип все же нужно знать. Инструкция будет приведена ниже

Но сначала требуется правильно выбрать место для непосредственного монтажа устройства, так как это является важной частью всего процесса подключения

Есть несколько обязательных пунктов, которые следует выполнить. Они указаны далее в порядке своей значимости:

1. Важнее всего исключить возможность попадания влаги на такое оборудование.
2. Обязательно следует обеспечить свободную циркуляцию воздуха вокруг корпуса прибора, чтобы избежать перегрева.
3. Лучше всего устанавливать стабилизатор как можно ближе к вводному щиту.
4. При монтаже нужно помнить, что электромеханические приборы во время работы издают характерный шум, а релейные аппараты, к которым относится и АСН-10000/1-Ц, щелчки.
5. Агрегат должен быть установлен таким образом, чтобы подключение, контроль и обслуживание производились без труда.
6. Оптимальным местом размещения таких приборов считается стена или полка.

Принцип работы

Принцип регулирования напряжения, используемый в стабилизаторах сериях АСН и Lux АСН, заключается в переключении отпаек обмотки автотрансформатора, в результате чего происходит ступенчатое (дискретное) изменение коэффициента трансформации. Такой принцип функционирования не вызывает изменения формы кривой напряжения при его трансформации, сохраняя синусоидальность. СтабЭксперт.ру напоминает, что блок коммутации содержит набор электромагнитных реле, контакты которых осуществляют подключение оптимального количества витков обмотки автотрансформатора. Управляет блоком электронный модуль, основу которого составляет интегральная микросхема контроллера, формирующего команды на включение нужного реле, в зависимости от уровня напряжения питания.

Стабилизаторы ЭМ

Данная компания выпускает с мощность в 10 кВт еще один аппарат — стабилизатор напряжения «Ресанта» АСН 10000/1-ЭМ. Что касается основных технических показателей, то этот прибор во многом схож с моделью 1-Ц. Его мощность также составляет 10 кВт. Рабочий диапазон напряжения — 140-260 В. Однако фактическая мощность будет падать при снижении напряжения ниже 190 В, а при работе с минимальным входным в 140 В и вовсе опустится до половины от начального значения. КПД этой модели так же равен 97 %.

Основное отличие между данными моделями заключается в точности регулировки. Если у 1-Ц показатель составлял 8 %, что достаточно плохо, то у модели 1-ЭМ точность равна 2 %, что считается отличным показателем. Кроме отличия в точности, разница есть и в конструкции. Оборудование марки 1-ЭМ отличается электромеханическим переключением, а не релейным, как у 1-Ц.

Однако из-за этого стоит обратить внимание на такой параметр, как скорость стабилизации. 1-ЭМ предназначен для длительной работы с пониженными или повышенными напряжениями. Скорость стабилизации электромеханического устройства равна 1-2 секундам

Релейный же прибор характеризуется скоростью в 20 миллисекунд. То есть 1-Ц будет более предпочтителен в сетях с частыми перепадами из-за более быстрого отклика на эти изменения

Скорость стабилизации электромеханического устройства равна 1-2 секундам. Релейный же прибор характеризуется скоростью в 20 миллисекунд. То есть 1-Ц будет более предпочтителен в сетях с частыми перепадами из-за более быстрого отклика на эти изменения.

Разновидности стабилизаторов, отличия их конструкции

Релейный стабилизатор напряжения

Стабилизатор в стандартном исполнении является трансформатором с платой управления, системой выбора числа витков на обмотке, измерительными, индикаторными и коммутационными механизмами.

В зависимости от конструкции существует несколько типов приборов:

• Ступенчатые, или релейные. Изготавливаются в виде силового трансформатора с выходами для обмотки. Параметры сети регулирует датчик, переключающий реле при скачках вольтажа. Отдельные силовые модификации подкидывают нагрузку на вывод, напряжение которого отличается.
• Сервоприводные или электромеханические. Регулировка сети на выходе осуществляется вручную. Функционируют по принципу перемены коэффициента трансформации посредством щетки, соединенной с электродом выхода. Отличаются точностью поддержания нагрузки – 2-3%. Электромеханический стабилизатор напряжения
• Двухступенчатые. Инверторный аппарат преобразует переменный ток на выходе в постоянный, а потом создает переменное напряжение. Выпускается без силового трансформатора, может работать вхолостую, плавно регулируют интенсивность на входе, подавляет колебания и помехи.
• Феррорезонансные. Поддерживают точность вольтажа на выходе при помощи магнитного насыщения. Особенность приборов – трансформаторные обмотки на магнитопроводах с разным поперечным сечением.

Стабилизаторы напряжения переменного тока, (таблица)139

Стабилизаторы напряжения переменного тока — это устройства, автоматически преобразующие текущее повышенное или пониженное напряжение в стабильное напряжение 220В (или 380В).

Стабилизаторы напряжения применяются для защиты электрооборудования от повышения и понижения напряжения в электросети, скачков и перепадов напряжения, электромагнитных помех, короткого замыкания, тем самым позволяя увеличить срок эксплуатации оборудования.

Мы предлагаем стабилизаторы напряжения переменного тока двух типов: со ступенчатым регулированием напряжения (или релейные) и электромеханические (или сервомоторные).

Релейные стабилизаторы отличаются относительно небольшой ценой, быстротой регулирования, высокой помехоустойчивостью, особенно к импульсным перенапряжениям, малым весом и габаритами. Они применяются при длительных интервалах пониженного или повышенного напряжений, но не рекомендованы к использованию для защиты электрооборудования с электродвигателями переменного тока и устройств с большими пусковыми токами. Недостатком релейных стабилизаторов является ступенчатое регулирование напряжения на выходе, ограничивающее точность стабилизации.

Электромеханические стабилизаторы подходят для защиты любой нагрузки, характеризуются высокой точностью удержания выходного напряжения, хорошей нагрузочной способностью, отсутствием помех при работе, обеспечивают плавное регулирование выходного напряжения без искажения синусоидальной формы. Недостатками электромеханических стабилизаторов являются низкое быстродействие, шумность, наличие открытого скользящего контакта.

При выборе стабилизатора напряжения следует учитывать суммарную мощность и характер нагрузки, количество фаз, особенности питающей сети

Обращайте внимание на рабочий диапазон стабилизатора, количество и качество розеток, наличие у них заземления, точность стабилизации. Мы предлагаем широкий ассортимент стабилизаторов напряжения переменного тока мощностью от 100 до 10000 Вт. Основными поставщиками являются Krauler, Штиль, Эра

Основными поставщиками являются Krauler, Штиль, Эра.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Волгоград, Воронеж, Гомель, Екатеринбург, Ижевск, Казань, Калуга, Краснодар, Красноярск, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Пермь, Ростов-на-Дону, Рязань, Самара, Саратов, Тверь, Томск, Тула, Тюмень, Уфа, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной / Евросеть» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Астрахань, Пенза, Липецк, Киров, Чебоксары, Калининград, Курск, Улан-Удэ, Ставрополь, Сочи, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Смоленск, Курган, Орёл, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и др.

Товары из группы «Стабилизаторы напряжения переменного тока» вы можете купить оптом и в розницу.

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

Теперь разберемся с самой схемой

При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже

Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Определяемся с местом установки

Установка своими руками стабилизатора напряжения в доме требует особого внимания, так как при неправильном монтаже в худшем случае прибор выйдет из строя, в худшем — произойдет возгорание. Рекомендации при самостоятельном монтаже следующие:

• Необходимо выбрать сухую и хорошо вентилируемую комнату, так как самая частая причина выхода оборудования из строя — образование в его корпусе конденсата;
• Если изделие устанавливается в нише, то окружающие его отделочные материалы должны быть пожаробезопасными (металл, стекло, кирпич и так далее);
• Между самой техникой и стенками следует соблюсти зазор не меньше чем в 10 см;
• Если установка производится к стене, то подставка или анкера должны быть достаточно крепкими, чтобы выдержать вес стабилизатора.

Стабилизатор напряжения «Ресанта» для газового котла

При покупке котла некоторые продавцы рекомендуют сразу приобрести стабилизатор. В инструкциях указано, что к агрегатам, относительно сети особых или повышенных требований нет. Прибору достаточно 230 В и 50 Гц.

В реальности не во всех регионах происходит нормальная подача энергии. Чтобы продлить срок эксплуатации котла, необходимо стабилизировать напряжение и защитить оборудование от скачков.

При покупке устройства необходимо учитывать его стоимость. Западные устройства считаются надёжными и качественными, но стоимость иногда очень сильно бьёт по кошельку. Отечественные аналоги «Ресанта» по качеству не уступают западным конкурентам, а цена ниже в несколько раз.

Для газового котла прибор подбирается по двум критериям.

1. Число фаз. Для работы подходят однофазные стабилизаторы.
2. Мощность. Некоторые покупатели приобретают устройство с большим запасом. Это правильное решение, если есть лишние средства. Чтобы вычислить точную мощность прибора, необходимо посмотреть в инструкции потребляемую мощность котла и умножить на 1,3. Это будет минимальная мощность аппарата. Дополнительно рекомендуется увеличить запас на 20%, в случае форс-мажора.

Если газовый котёл не заказан, а устройство нужно купить сейчас, рекомендуется приобрести модель Ресанта ACH-500/1-Ц. Прибор подойдёт к любому котлу и будет работать с запасом 30 – 40%.

Стабилизаторы «Ресанта» отлично выполняют свою функцию. Стоимость отечественных приборов ниже, чем цены на западные аналоги, а по качеству не уступают конкурентам. Чтобы правильно выбрать устройство, покупателю необходимо проконсультироваться со специалистом и вычислить мощность потребляемой энергии.

Этапы установки стабилизатора

Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах.

Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:

• В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
• Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
• Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
• Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
• Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.

Особенности работы

Во время работы в стабилизаторе происходят следующие процессы:

1. измерение входного тока;
2. определение разницы между входным и нормированным токами;
3. срабатывание реле, которые подключают ту или иную обмотку;
4. выравнивание тока;
5. измерение выходного напряжения и уровня нагрузки.

Особенность стабилизатора Ресанта 5500, отзывы о котором носят позитивный характер, заключается и в наличии систем защиты. Одна из них срабатывает, когда из стабилизатора выходит напряжение, которое превышает 250 В, а другая срабатывает, когда трансформатор перегрелся.

Технические характеристики

Мощность устройства для стабилизации напряжения равняется 5500 киловольт-амперам, или 4400 киловаттам.

Полезный совет: стабилизатор от «Ресанты» может выдержать нагрузку в 4,4 киловатт тогда, когда напряжение является не меньшим 190-ти В. Когда число вольт на входе уменьшается, то соответственно падает мощность стабилизатора. Производитель отмечает, что когда количество вольт на входе равняется цифре 90 В, то мощность стабилизатора равняется 50-ти процентам от номинальной, то есть 2,2 киловатта. Однако будет лучше, если при таком напряжении нагрузка не превышала 30-ти процентов от номинальной мощности.

В инструкции указано, что стабилизатор ресанта СПН 5500 имеет коэффициент полезного действия, который равняется 97-ми процентам. Стабилизация напряжения происходит с восьмипроцентной точностью.

Это означает, что число вольт на выходе может колебаться от 202 до 238-ми вольт.

Полезный совет: учитывая то, что выходное напряжение постоянно меняется, его изменение должно отражаться на дисплее. В том случае, если на дисплее постоянно светится 220 вольт, следует провести проверку прибора в сервисном центре.

Радостным фактом, о котором часто отмечается в отзывах, является способность стабилизатора Ресанта СПН 5500 очень быстро выравнивать ток. То есть любой скачок стабилизируется на 5-7 миллисекунд.

Условия эксплуатации

Этот стабилизатор можно эксплуатировать в тех помещениях, в которых температура является большей пяти и меньшей сорока градусов Цельсия. Также в помещении не должно быть токопроводящей пыли и агрессивных газов. Обязательным условием эксплуатации является заземление. Нежелательным является и попадание на прибор солнечных лучей.

Подключение

Подключение стабилизатора от компании «Ресанта» производиться очень просто. Перед началом этого процесса нужно проверить, не поврежден ли корпус или выключатель. Далее устанавливают стабилизатор на стену. В помещении должны быть вышеописанные условия.

Выключатель должен находиться в положении «выкл». После этого можно приступать к подключению сети. Для этого снимают крышку, которая закрывает клеммную колодку. Эта крышка обозначена рисунком отвертки.

Входы, в которые будут вставляться провода, находятся на нижней панели. Входы для входных проводов обозначены пометкой «ВХОД». К клемме с буквой «L» подключают фазный провод, к клемме с буквой «N» — нейтральный. Провода прикручивают с помощью отвертки. Далее осуществляют заземление.

После подключения входных проводов включаете стабилизатор «Ресанта» СПН 5500 и проверяете, как он работает. На дисплее должны появиться цифры с напряжением на входе и на выходе. Затем выключают стабилизатор и по аналогии с входными проводами подключают выходные.

Техобслуживание надо делать раз в полгода.

Автоматичекие стабилизаторы напряжения РЕСАНТА

Выбор стабилизатора:

1 ЭТАП:

Определяем тип стабилизатора в зависимости от сети питания: трехфазные (380 В) или однофазные (220 В).

2 ЭТАП:

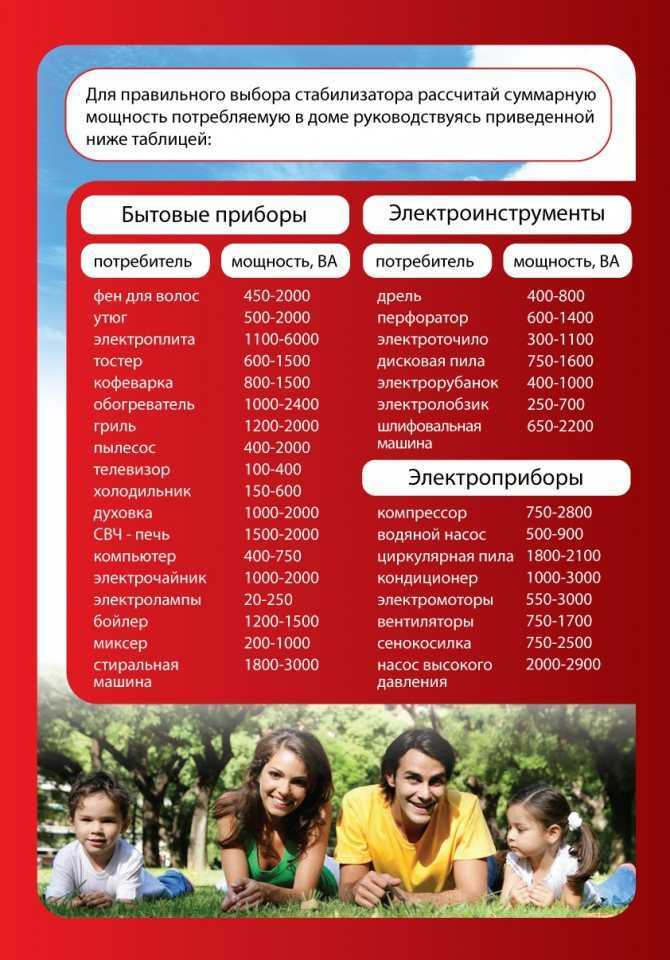

Выбираем мощность стабилизатора. Для этого рассчитываем суммарную мощность, потребляемую электроприборами. Мощность, потребляемую конкретным электроприбором, можно узнать из паспорта или инструкции по эксплуатации. Также примерную мощность бытовых приборов можно рассчитать по следующей таблицы:

!!!При расчете мощности стоит обратить внимание на приборы с реактивной нагрузкой (чаще всего — это устройства с электродвигателями). При включении такие приборы потребляют в 3-4 раза больше мощности.
!!!После подсчета общей мощности рекомендуется прибавить еще 20% в качестве резерва для обеспечения нормального режима работы, возможности подключения нового оборудования и продления срока службы стабилизатора.
После подсчета мощности необходимо выбрать соответствующую модель с учетом просадки напряжения в сети. В таблице указан % допустимой нагрузки стабилизатора в зависимости от просадки напряжения в сети:

В таблице указан % допустимой нагрузки стабилизатора в зависимости от просадки напряжения в сети:

3 ЭТАП:

• Выбираем модель стабилизатора. В случаях, когда необходима высокая точность стабилизации и отсутствуют резкие скачки напряжения, например при постоянном пониженном напряжении в сети, Вам подойдет ЭЛЕКТРОМЕХАНИЧЕСКИЙ СТАБИЛИЗАТОР.
• Релейный стабилизатор, обладающий высокой скоростью стабилизации, подходит для случаев с постоянными скачками напряжения. Модельный ряд релейных стабилизаторов включает в себя устройства с возможностью настенного монтажа (СЕРИЯ LUX), стабилизаторы пониженного напряжения (СЕРИЯ СПН) и компактные бытовые стабилизаторы (СЕРИИ С).

Функционально обеспечивают:

• полную защиту электроприборов и электрооборудования бытового и промышленного назначения от внезапного изменения напряжения электросети;
• стабильное электропитание оборудования в условиях продолжительного по времени заниженного или завышенного напряжения электросети;
• возможность безотказной и правильной работы электрооборудования в условиях нестабильного напряжения электросети;
• непрерывный контроль напряжения на входе и выходе;
• фильтрацию сетевых помех и отсутствие искажений;
• автоматическое поддержание выходного напряжения с высокой точностью.

В зависимости от используемой сети питания и подключаемой нагрузки стабилизаторы напряжения подразделяются на однофазные и трехфазные, в зависимости от принципа действия — на электромеханические и электронные.

Где и для чего очень нужны

Ассортимент стабилизаторов основывается как на существующих технических решениях, так и на соответствии конфигурации электрической сети — однофазной или трехфазной. Поскольку технические решения стабилизаторов в основном определяются способом коммутации, выпускаются как уже ставшие традиционными модели с реле и аналогом ЛАТР, так и более современные — на электронных ключах. Стабилизация напряжения очень важна для стабильной работы систем отопления и электродвигателей.

Трехфазный стабилизатор напряжения, работающий по принципу ЛАТРа

Например, асинхронные движки насосов на скважинах не смогут создать необходимое давление при пониженном напряжении. Если в них применяется буферная емкость для воды, которая пополняется автоматическим включением и выключением такого насоса, у владельца может произойти неприятность. При пониженном напряжении движок запустится, и будет работать до тех пор, пока напряжение не восстановится до некоторого значения, соответствующего скорости вращения и связанного с ней давления.
