Электромагнитный клапан

Особенности соленоидных электромагнитных клапанов Asco

Американская компания Asco является одним из лидирующих производителей гидропневматических, электромагнитных и отсечных клапанов, а также пневматических цилиндров, пневмоавтоматики и других устройств автоматизации.

• оборудование КИПиА изготавливается на современных производственных линиях, обладающих широким спектром функциональных возможностей;
• при необходимости клапаны легко поддаются ремонту, причем сам процесс не занимает много времени;
• высокий уровень надежности;
• способность выдерживать контакт с агрессивными средами и экстремальные нагрузки.

Производитель выпускает более 5000 стандартных наименований запорных вентилей. Кроме этого, компанией Asco производятся специальные модификации и версии этих устройств, число которых превышает 20000. Все они разработаны с учетом различных потребностей покупателей. При этом производитель соблюдает строжайшие требования качества, отслеживая все этапы производства, включая процесс разработки, продажи, а также сервисного обслуживания.

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Разновидности соленоидных электромагнитных клапанов

Описываемые устройства классифицируются по следующим основным признакам:

• материал, на основе которого изготовлен корпус;
• особенности конструкции клапана;
• его положение при снятом с катушки напряжении (в обесточенном состоянии);
• принцип срабатывания;
• особенности подключения к трубопроводам;
• рабочее напряжение (220 В или 24 В).

Корпус этих изделий изготавливается из традиционных латуни, пластика или нержавейки. Правильный выбор материала в значительной мере определяет возможность использования клапана в критических условиях. Для бытовых водопроводных отопительных систем подойдет любая из указанных выше разновидностей.

По особенностям конструкции клапаны делятся на поршневые, мембранные и золотниковые. Самый дешевый и достаточно надежный вариант – золотниковое устройство, которое хорошо справляется со своими функциями. Поэтому такие клапаны традиционно устанавливаются в быту.

По положению штока с поршнем при отключенном от электропитания электромагните они делятся на следующие виды:

• закрытые в нормальном состоянии (НЗ);
• открытые (НО);
• имеющие два стабильных положения.

В первом варианте при снятом с катушки напряжении сердечник с клапаном за счёт упругости возвратной пружины надежно перекрывает канал трубопровода. Во второй случае при отключенном напряжении получается обратный эффект. Под действием той же пружины шток полностью втянут в катушку, а канал остается открытым. В третьем случае в исходном состоянии при снятом напряжении клапан может находиться и в том, и в другом положении (перекрывать канал или оставлять его свободным). Все зависит от используемой схемы его включения.

По принципу срабатывания (по своей функциональным особенностям) все такие клапаны делятся на одноходовые, двухходовые и трехходовые. У первой разновидности имеется лишь один рабочий патрубок, подсоединяемый к трубопроводу. Такие конструкции обычно применяются как предохранительные, служащие для избавления от излишков пара или воды.

Их трехходовые аналоги имеют три соединительных патрубка, что позволяет использовать их для перенаправления потока жидких сред. Самый распространенный вид соленоидных вентилей – двухходовые. Они имеют два патрубка с обеих сторон и устанавливаются непосредственно в разрыв трубопровода. По особенностям подключения соленоидные устройства делятся на муфтовые, а также фланцевые и штуцерные.

Различные образцы клапанов также отличаются по материалу, используемому при изготовлении уплотнителя и запорной мембраны. В соответствии с этим признаком в них могут применяться:

• фтористый эластомер;
• этилен пропиленовый эластомер (EPDM);
• каучуковая основа.

Это связано с тем, что синтетический материал EPDM устойчив к разрушающему действию солей и хорошо работает при низких температурах.

Нормально-открытый и нормально-закрытый электромагнитный клапан

В нормальном состоянии (когда управляющее напряжение на катушке отсутствует) клапан может быть открыт (нормально-открытый клапан) или закрыт (нормально-закрытый клапан).

В каких же случаях используют НЗ клапаны, а в каких НО? Всё зависит от того, какое состояние считается наиболее безопасным — состояние, в которое клапан должен вернуться при аварийном пропадании управляющего напряжения. Например, в системе защиты от протечек ЭМ клапан устанавливается в квартире на входном трубопроводе, чтобы перекрыть подачу воды в случае возникновения протечки. Если установить НО клапан в такую систему, то в случае пропадания электропитания в квартире клапан будет оставаться открытым и не спасёт от протечки. Поэтому в данном случае безопасным состоянием является «нормально закрытое».

Если с точки зрения безопасности оба состояния клапана являются равноценными, тогда берут клапан с таким нормальным состоянием, в котором устройство в процессе работы будет находиться дольше, чтобы снизить расходы электроэнергии.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

• Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
• Снижать трудозатраты на управление технологическими процессами.
• Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
• Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

• При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
• Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
• Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
• Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
• Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
• При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Как выбрать

Перед приобретением определённого варианта вентиля, рекомендуется ознакомиться с техническими характеристиками. Некоторые конструкции способны работать с максимальной отдачей только в одном направлении. Если не учитывать данный аспект, то через короткий промежуток времени устройство может выйти из строя, что предполагает дополнительные материальные расходы на ремонт или приобретение новой модели.

Второй аспект, который необходимо учитывать при выборе — это среда, в которой планируется использовать соленоидный вентиль. В технических характеристиках должны быть указаны два диаметра: внутренний и наружный.

Внимание, некоторые заграничные производители указывают информацию в дюймах. Большинство современных моделей способны выдержать давление до 10Б. Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss

Производителем представлена целая линейка вентилей:

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss. Производителем представлена целая линейка вентилей:

1. Если нужна модель, обладающая гибкостью и повышенной надежностью, то EVR – лучший выбор. Линейка предполагает прямое воздействие и подойдет для морозильных или холодильных камер.
2. EVRA актуальна для эксплуатации в трубопроводах с горячим газом.
3. STF для климатических установок, способных поддерживать оптимальную температуру в любое время года.

Широкую популярность Danfoss приобрел благодаря высокому качеству товара.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

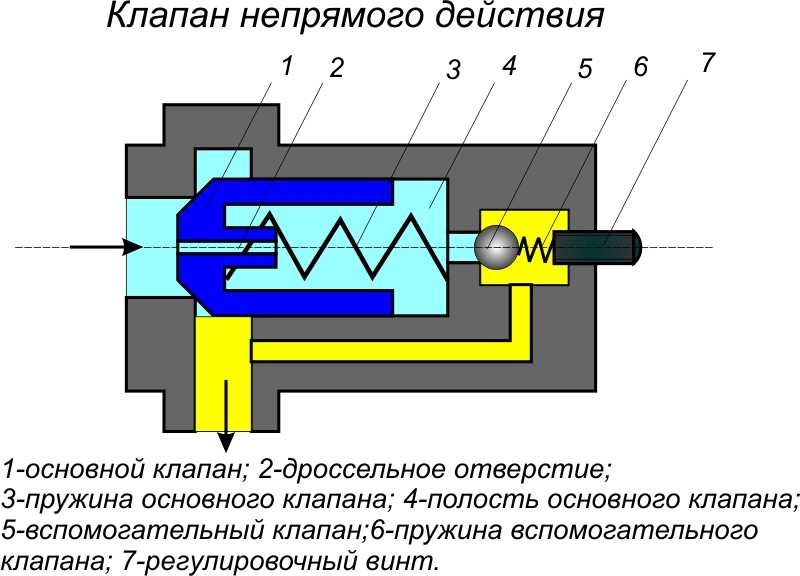

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

На что стоит внимательно посмотреть при выборе электромагнитного клапана

Подбирая соленоидное устройство для управления газовым потоком, рекомендуется учитывать ряд характеристик и требований, небрежение которыми может обернуться проблемами в эксплуатации:

значение номинального рабочего давления должно соответствовать сфере применения. Затраты на приобретение устройства с более высоким номинальным давлением могут оказаться излишними или даже вредными (если перепад давления окажется недостаточным);

В зависимости от модели клапана соблюдается правило его установки — по ходу движения рабочей среды или против

установку двухходового клапана производят исключительно в направлении, указанном производителем приспособления. И работает двухходовой соленоидный клапан с потоком рабочей среды, перемещающимся в одном направлении. Попытка эксплуатации в направлении, не совпадающем с отмеченным производителем, приведет либо к неустойчивой работе приспособления, либо сделает работу невозможной;
большинство моделей устройства выпускаются для эксплуатации в чистой рабочей среде

Производители указывают исключения, которые стоит уделить самое пристальное внимание. Установка, при которой электромагниты окажутся расположенными вертикально, поможет предотвратить попадание примесей в трубку сердечника;
большинство моделей эксплуатируется при номинальном напряжении с отклонениями, не превышающими 10%.

• типоразмер должен быть соответствующим, чтобы не страдала производительность;
• устройство должно быть приспособлено для функционирования при минимальных/максимальных перепадах давления по месту предполагаемой установки;
• электрические параметры должны быть учтены. Большинство моделей допускает простое электрическое управление. В ряде моделей предусмотрено использование ручного режима включения/выключения в аварийной ситуации. Искробезопасными устройствами используется сверхмалая мощность, исключающая появление искр во взрывопожароопасной среде;
• материалы, из которых составлена конструкция, должны выдерживать условия эксплуатации по месту предполагаемой установки;
• выбранное устройство должно подходить к имеющемуся источнику питания. Замена катушки не позволяет переделать клапан, рассчитанный на другой вид тока.

Распространению электромагнитных соленоидных клапанов для газа поспособствовало внедрение ряда технологических инноваций, в результате которых возросла производительность устройств и снизилась стоимость. Установка приспособлений не связана с необходимостью приобретения дополнительных узлов, как в случае с шаровыми клапанами, и требует минимальных затрат времени, средств и усилий. Рассчитано электромагнитное соленоидное устройство на долговечную эксплуатацию, выдерживая около миллиона включений.

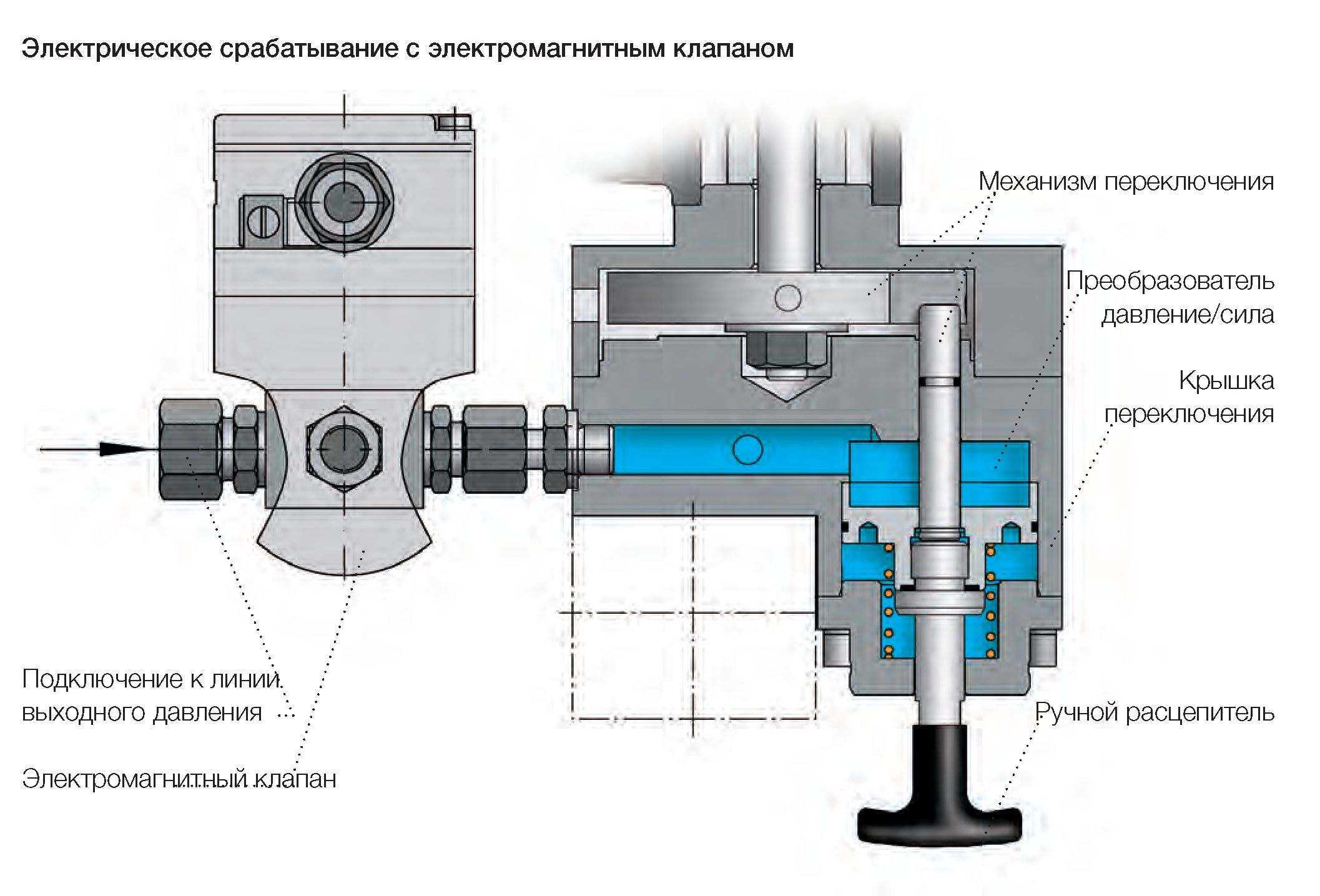

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

• Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
• Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

• Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
• Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

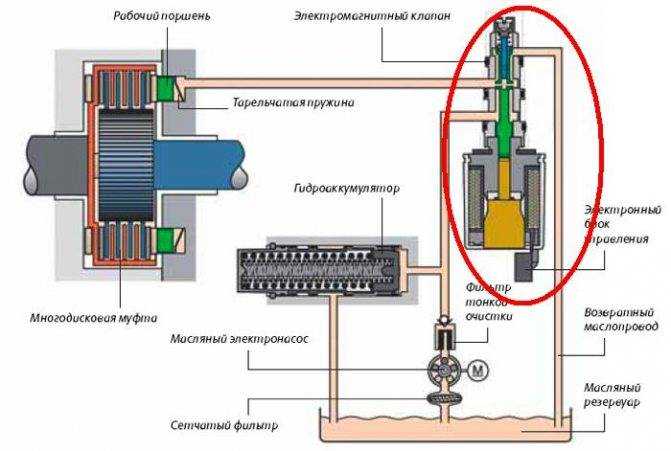

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

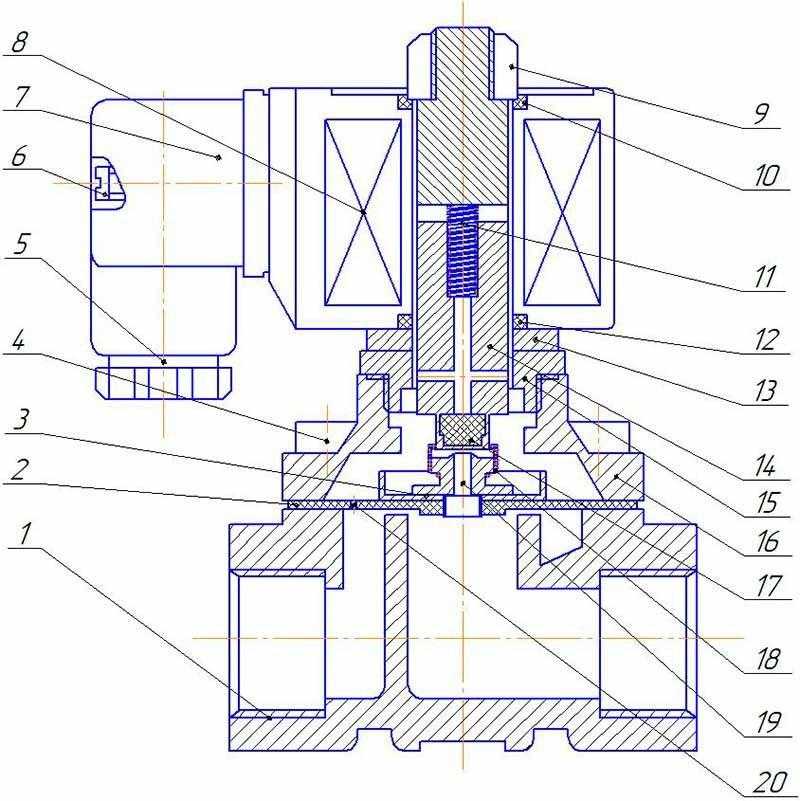

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

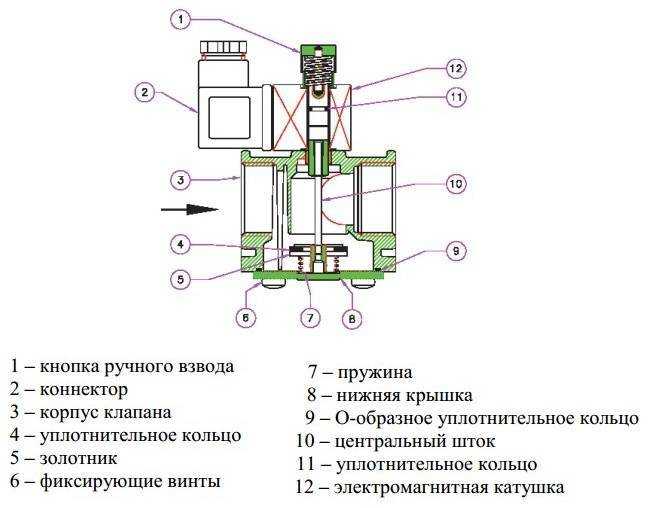

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Дополнительные типы электромагнитных клапанов

В более раннем обзоре типов электромагнитных клапанов были определены основные типы, отражающие их метод работы, например, прямого действия или непрямого действия. Есть несколько дополнительных типов соленоидных клапанов, которые важно включить, и они описаны здесь

Блокирующие электромагнитные клапаны

Блокирующие электромагнитные клапаны использовать фиксирующий соленоид, который позволяет клапану сохранять заданное положение (открытое или закрытое) даже при отключении питания от соленоида. Для этого к узлу якоря добавляется постоянный магнит, который удерживает плунжер в нужном положении после того, как на соленоид первоначально подается питание.

Этот магнит позволяет клапану удерживать это состояние, не требуя постоянного протекания тока в катушке соленоида для создания магнитного поля и удерживания плунжера клапана в нужном положении.

Преимущество фиксирующих электромагнитных клапанов состоит в том, что они снижают энергопотребление приложения по сравнению с использованием типичного электромагнитного клапана, который зависит от катушки, находящейся под напряжением, для поддержания состояния клапана.

Как только произошло запирание, клапан будет удерживать свое положение в этом состоянии при отсутствии тока, протекающего к катушке соленоида. Устройство можно «разблокировать», просто поменяв полярность тока катушки.

Использование импульса обратного тока создает достаточный магнитный поток, чтобы нейтрализовать поток постоянного магнита и, следовательно, заставит плунжер вернуться в исходное положение.

В приложениях, где необходимо ограничить общее энергопотребление оборудования или системы, например, в случаях с питанием от батареи, хорошо подходят фиксирующие электромагнитные клапаны.

Однако при их использовании необходимо учитывать другие условия окружающей среды и механические условия, которым может подвергаться клапан, поскольку фиксирующие электромагнитные клапаны требуют стабильных условий эксплуатации.

Например, для оборудования, которое должно работать в условиях высоких уровней механической вибрации или ударов, может потребоваться избегать использования фиксирующих электромагнитных клапанов, поскольку эти напряжения могут привести к тому, что плунжер клапана вырвется из-под постоянного магнита, удерживающего его на месте, что приведет к клапан возвращается из запертого в незапертое состояние или приводит к тому, что клапан не запирается при подаче начального импульса тока.

Электромагнитные поворотные клапаны

Соленоидные поворотные клапаны позволяют преобразовывать электрическую энергию, подаваемую на катушку соленоида, во вращательное движение, а не в прямолинейное движение, как описано ранее с движением плунжера в соленоид.

Есть несколько механизмов, которые можно использовать для выполнения этого преобразования, один из таких подходов использует набор шарикоподшипников, которые перемещаются по наклонным дорожкам качения.

Когда на катушку подается питание, плунжер или узел якоря начинает притягиваться к магнитному полю катушек соленоида и вращается за счет углового смещения, определяемого движением шарикоподшипников, когда они перемещаются по своим дорожкам качения.

Вращающиеся соленоиды идеально подходят для приведения в действие электромагнитных клапанов, поскольку многие клапаны по необходимости требуют вращательного движения штока клапана для открытия и закрытия клапана.

Эти клапаны могут быть доступны в бинарной конструкции (открыто-закрыто), где подача питания на вращающийся соленоид приводит к полному изменению состояния (закрытое на открытое или наоборот).

Они также доступны в так называемых конструкциях с пропорциональным управлением, в которых существует пропорциональная зависимость между величиной приложенного тока и угловым смещением и крутящим моментом вращающегося соленоида.

В этой статье представлен обзор электромагнитных клапанов, включая то, что они из себя представляют, как они работают, различные типы, конфигурации, а также их характеристики и характеристики.

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов. Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение. Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Виды соленоидов представлены на рисунке ниже.

Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку. Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид.

Соленоид и сфера применения

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности. Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода.

Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита. Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.
