Устройство двухскатной крыши в каркасном доме

Монтаж капельников и подкладочного слоя

Для защиты кровельного покрытия от вредного воздействия конденсата на обрешетку необходимо уложить подкладочный слой. Его монтаж проводится только по краям, где высока вероятность просачивания воды: на внутренние ендовы, возле труб, к коньку.

Ширина подкладочного слоя должна составлять примерно 40 см. Прибивают ковер при помощи шурупов или гвоздей на расстоянии около 25-30 см.

При необходимости можно настелить еще один слой, он должен располагаться поверх уже прибитого. Проклеить нахлесток можно с помощью битумного клея.

Еще одним этапом работы до перекрытия кровли должна стать установка капельников. Они представляют собой пластины из металла для защиты карниза от попадания влаги.

Планки прибивают при помощи гвоздей на расстоянии 10 см, а нахлесток составляет 5 см. Аналогичным способом производится закрепление на коньке капельников.

К пластинам прикрепляется гибкая плитка, которая способствует улучшению как функций капельника, так и его внешнего вида. Поскольку пластины самоклеящиеся, с них следует сначала удалить защитный слой и только затем прикрепить к карнизу. Для большей надежности рекомендуется дополнительно прибить их при помощи гвоздей.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Выбор кровельного материала

При подборе материала учитывают:

Срок службы покрытия кровли

Цену за погонный метр и сложность монтажа

Защиту чердака от перепадов температуры или посторонних шумов

Стойкость к внешним климатическим воздействиям, определяющая срок службы кровли

Металлочерепица

Черепица выполнена из стального оцинкованного листа, покрытого слоем лака для получения требуемого оттенка.

Металлочерепица отличается небольшим удельным весом.

Мне нравится5Не нравится1

Отличается повышенной механической прочностью и небольшим удельным весом, для монтажа не требуется специальная подготовка обрешетки. Недостатками металлической черепицы являются повышенная теплопроводность и плохая защита чердака от посторонних шумов (например, от звуков при падении капель дождя).

Мягкая кровля

К бюджетным кровельным материалам относят эластичную черепицу и рулонное покрытие. Для изготовления используют стекловолокно с пропиткой битумной мастикой и последующим нанесением минеральной декоративной крошки. Эластичные панели упрощают монтаж, покрытие не пропускает посторонние звуки и не требует частого ухода.

Мне нравится5Не нравится1

Композитная черепица

Покрытие изготовлено из стального листа с покрытием на основе алюминия с цинком и добавлением кремния. Материал отличается повышенной стойкостью к коррозии, срок службы доходит до 100 лет. Композитная черепица может иметь разные цвета, монтаж не требует использования специального инструмента. Недостатком материала является повышенная цена, которая окупается долговечностью.

Композитная черепица имеет повышенную стойкость к коррозии.

Мне нравится5Не нравится1

Профнастил

Металлический лист с полимерным покрытием используется при строительстве заборов или бюджетных крыш. Панели выдерживают перепады температур и имеют высокую механическую прочность. Для крепления применяют винты с резиновой шайбой, постепенно теряющей эластичность и пропускающей воду.

Мне нравится5Не нравится1

Ондулин

Материал представляет собой шифер из прессованной целлюлозы с пропиткой полимерной или битумной мастикой. Добавление пигмента позволяет получать разные цвета покрытия, которое имеет небольшой удельный вес.

Ондулин при падении температуры становится хрупким.

Мне нравится5Не нравится1

Фальцевая кровля

Материал изготовлен из стального листа с антикоррозионным покрытием (например, оцинковкой или полимерами). При укладке боковые кромки соединяют фальцем, обеспечивающим герметичность стыка. Для крепления не требуется сверлить отверстия и забивать гвозди, полосы отделки удерживаются на обрешетке специальными зажимами.

Мне нравится5Не нравится1

Особенности двускатной крыши

Кровля состоит из наклонных плоскостей, соединенных в верхней точке горизонтальной балкой. Стандартная схема с симметричными скатами, расположенными под углом до 60°, отличается простотой расчета и сниженной нагрузкой на стены дома.

Встречаются варианты с асимметричными или ломаными плоскостями, позволяющие увеличить угол между скатами и нарастить объем чердака. Иногда встречается комбинированная кровля, состоящая из нескольких двускатных крыш, соединенных в единый комплекс.

Преимущества

Преимущества кровли с парой скатов, отмечаемые владельцами жилых домов:

Простота конструкции и ускоренный монтаж
Сниженный расход строительных материалов
Равномерное распределение нагрузок, обеспечивающее ресурс каркаса на уровне 40–50 лет
Наличие чердака, подходящего для создания жилых или технических помещений
Защита от скопления дождевой воды или снега
Простота обслуживания и ремонта

Кровля с парой скатов имеет простую конструкцию и ускоренный монтаж.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

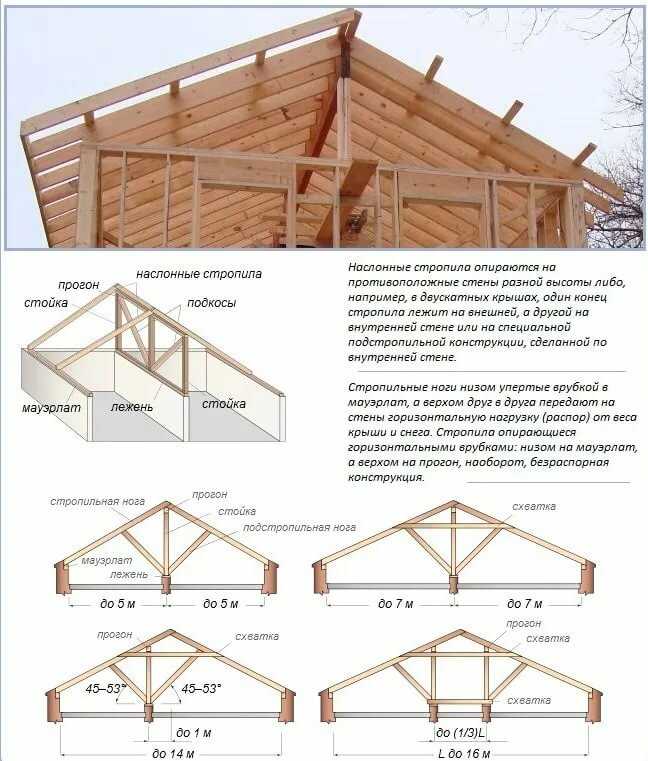

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

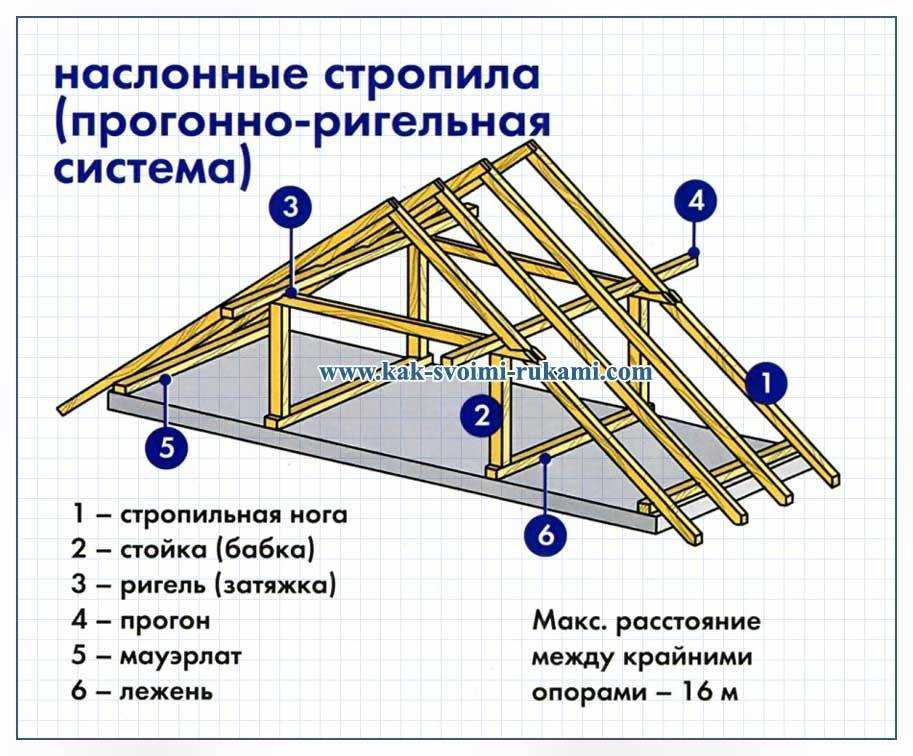

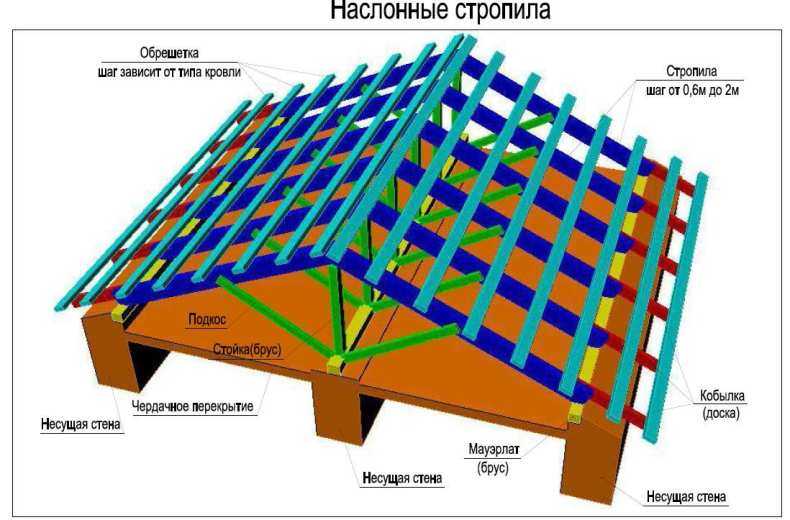

Сооружение по наслонной схеме

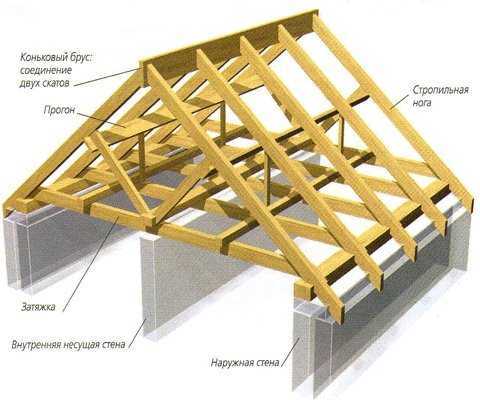

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Как построить крышу двухскатную – мауэрлат

Для мауэрлата нужен брус сечением от 50х150 до 150х150, предварительно обработанный спецсредствами для защиты от горения, гниения и вредителей. Существует несколько способов монтажа:

1. Катаная проволока к кладке протягивается в специальные отверстия в брусе, плотно закручивается и так крепится на стене.
2. В кладку вмуровываются длинные шпильки из металла (от 1,5 см в длину), на которые опирается каркас.
3. Конструкция ставится на сплошную балку из бетона, сделанную в верхней части стены и укрепленную железными шпильками.

Шаг между шпильками – не больше 12 см, а высота выступающего конца элемента на 2-3 см больше общей толщины бруса и гидроизоляции. Если брус надет на шпильки – его фиксируют гайками с широкими шайбами.

Простые и сложные варианты стропильной системы

Простая стропильная система является самым древним и простейшим видом. Несущая конструкция кровли состоит всего из пары стропил. Внизу стропила могут быть прикреплены либо к каменной кладке, либо к потолочным балкам. В этом случае потолочные балки выполняют ту же функцию, что и анкерная балка для плоских крыш.

Если потолочные балки проходят по периметру стен и образуют карниз, то система дополняется наклонным элементом, который крепится с обоих концов. Стропила должны быть правильно укреплены в плоскости кровли.

Пространственное усиление может быть, например, опалубкой, прибитой к доскам сверху. Или доски прибивают к стропилам под углом снизу.

• Стропила иногда также поддерживаются вертикальными распорками или прогонами, расположенными либо наверху, либо с помощью промежуточных прогонов, которые, однако, не привязаны к стропилам полными стяжками (как в случае с системами прогонов).
• Балочная система выполняет две важные статические функции — уменьшает пролёт стропил и обеспечивает жесткость фермы в поперечном направлении (передает напряжение и давление). В случае стропильной системы с прогонами (где балки размещаются на прогонах), они также обеспечивают передачу нагрузок от стропил на прогоны.
• Характерной особенностью такой стропильной системы является то, что каждая пара стропил разложена деревянной призмой, так называемой трубой. Обычно его делают на пролете около 6 ÷ 11 м.

Балка соединяется со стропилами так называемой пластиной типа «ласточкин хвост». Он должен передавать как растягивающие, так и сжимающие силы, вызванные ветром. Тягу здесь передает пластина в форме рыбьего хвоста, которая вклинивается в выемку в стропиле.

Интересный сайт с описанием всех особенностей аквариумных рыбок https://rybkiexpert.ru/.

Давление передается наклонной поверхностью подшипника на толкатель в том месте, где стропила опирается на стропило. Затем потолочные балки и прогоны укладываются на кирпичную кладку, которая крепится к стенам по периметру.

Если потолочные балки проходят по периметру стен и образуют карниз, то система дополняется наклонным элементом, так называемым мотивом, который приклеивается только с обоих концов. Так же, как и с простой стропильной системой.

Что нужно знать при выборе конструкции крыши со скатами

Чем выше угол ската у крыши, тем меньшее количество времени будет оставаться на ней снег, соответственно создавать меньшие нагрузки.

1. Если угол ската будет превышать 50 градусов, то снег на нем не задержится. Соответственно, нагрузка на кровлю в холодное время года будет незначительной. Значит, в расчетах можно заложить меньший коэффициент прочности стропил и сэкономить на строительных материалах.
2. Для крыш с 20 градусным углом уклона скатов сечение стропил должно быть максимальным, так как такой конструкции придется выдерживать значительные нагрузки.
3. Требования по пожаробезопасности к крышам следующие: при воздействии открытого огня она должна противостоять ему без особого для себя ущерба в течение 15-30 минут. Чтобы ваша конструкция соответствовала этому показателю, знайте, что предел огнестойкости более высок у крыш со стропилами максимального сечения, обработанными огнебиозащитным составом.
4. Если дом строится в северном регионе, то кровля должна предусматривать качественное утепление. Следовательно, нагрузка на конструктивные элементы крыши возрастет. Это нужно учитывать при выборе строительного материала.
5. Чем меньше угол ската, тем большим будет расход кровельных материалов, так как нахлест между листами покрытия в этом случае должен быть более широким.
6. Чем круче крыша, тем более длинный требуется ее свес. Он предохраняет стены здания от попадания на них дождевой воды и снега.
7. Определяясь с выбором типа крыши, прежде всего задумайтесь о материале для кровли. Его вес определяет, какую стропильную схему выбрать. Самая тяжелая кровля – из керамочерепицы. Для нее делаем усиленную стропильную конструкцию и мощный фундамент.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

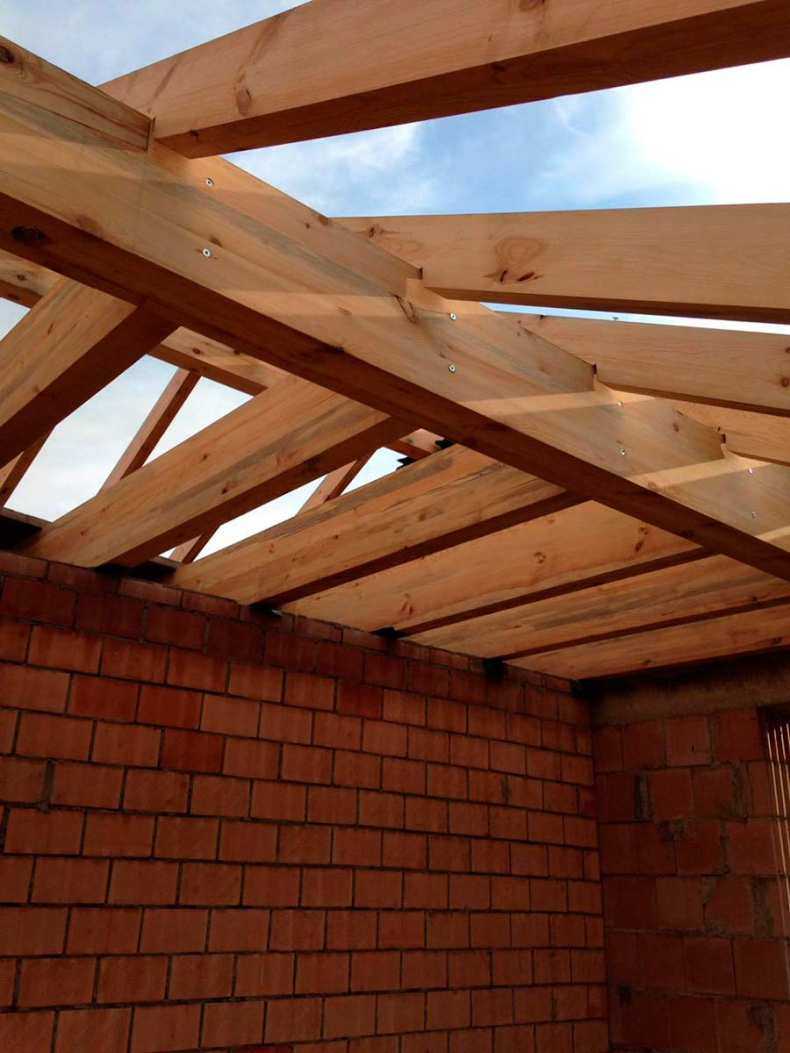

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома

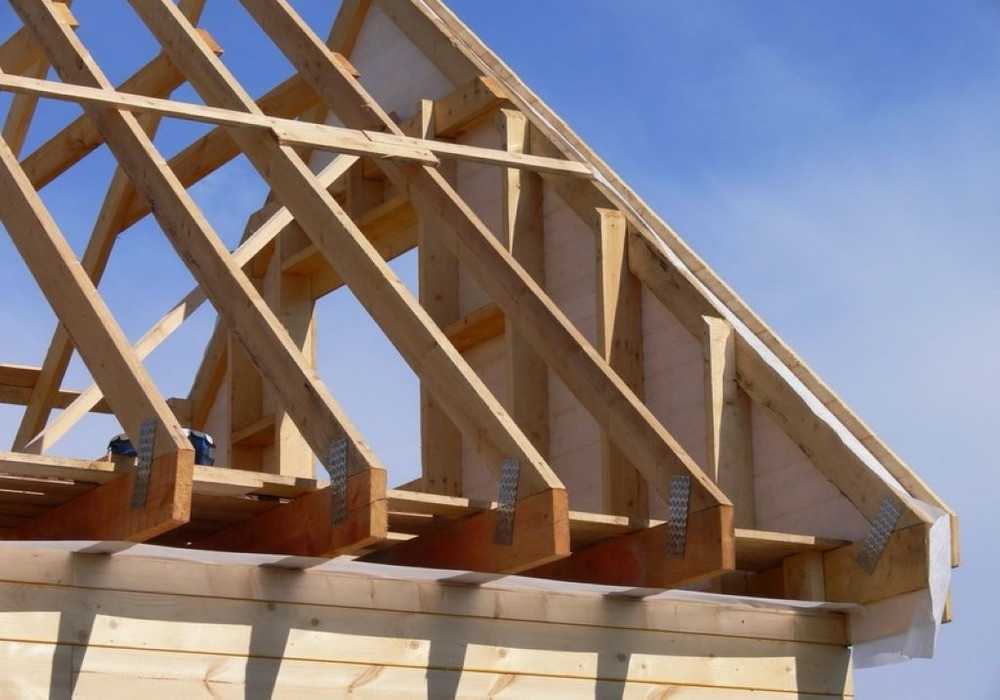

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

Скат крыши при помощи стропильных ферм

К любому строительству можно применить неординарные решения. Для сарая с односкатной крышей таким решением можно считать готовые фермы стропильной системы – это быстро, безопасно, точно и надежно, так как вся конструкция собирается на земле. Также готовую конструкцию можно просто купить.

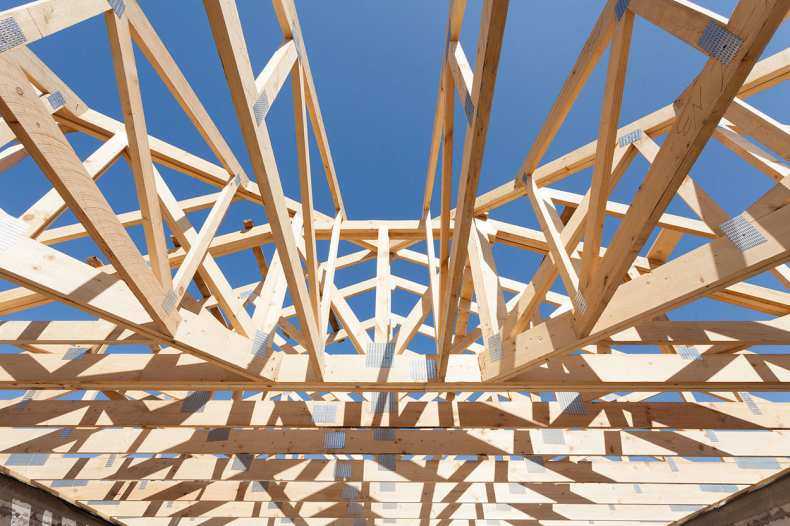

Готовые фермы для крыши

Если мы строим небюджетный сарай, то это решение поможет не только ускорить строительство, но и обеспечит достаточную точность конструкции, а значит, надежность и долговечность, ведь проще установить готовые фермы, чем делать расчеты, чертежи и монтировать крышу над землей.
Чертеж крыши из готовых стропильных ферм

Основное достоинство готовых ферм из стропильных балок проявляется в минимизации боковых нагрузок от кровли на стены сарая: распорные усилия очень негативно действуют на прочность несущих стен любой конструкции. Боковые нагрузки при применении ферм распределяются и погашаются внутри стропильной системы, поэтому сам каркасный ряд сарая тяжести не испытывает.

Еще один плюс стропильных ферм – их монтируют на стены одинаковой высоты, что значительно упрощает все строительство. При этом замена готовых ферм на самодельные не составляет труда, так как все работы по изготовлению и сборке проводятся на земле. Главное – соблюдать прямой угол в треугольной ферме.

Гипотенузой стропильного треугольника служит стропильная балка, но иногда ферма укладывается на заранее подготовленную опору. Балка перекрытия в крыше – это длинный катет прямоугольника, а короткая его сторона работает как консольно-прогонная рама, собранная из торцов ферм.

Подробную инструкцию о строительстве крыши см. в видео ниже.

Если увеличить угол наклона более 8, то возрастут затраты на стройматериалы – брус для стропильной системы и кровельное покрытие. Если угол наклона уменьшить, то вырастут затраты на гидроизоляцию, так как придется настилать несколько слоев влагозащитного покрытия, а также дополнительно защищать от дождя и снега сложные участки крыши.

Как правильно сделать крышу с теплоизоляцией

«Кровельный пирог» позволяет создать оптимальную влажность

Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:

• Пароизоляционный слой, который предохраняет утеплитель.
• Утеплитель.
• Гидроизоляция.
• Финишное кровельное покрытие.

Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.

Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.

Технология возведения

Материалы для устройства кровли

Как я отметил выше, вальмовая крыша вполне может быть построена самостоятельно. Но чтобы каркас ее был надежным, необходимо подобрать материалы с достаточной несущей способностью.

Для предварительного проектирования можно использовать готовые чертежи с проставленными размерами

Как правило, параметры стропил рассчитываются, исходя их таких параметров как площадь основания кровли, высота конька и угол наклона. Но для уменьшения трудозатрат можно воспользоваться и готовыми цифрами, приведёнными в таблице:

Иллюстрация	Элемент/материал для изготовления
	Мауэрлат. Брус сосновый от 100х150 мм.
	Стропила накосные. Доска сосновая 50х150 или 5х200 мм.
	Стропила промежуточные и нарожники. Доска сосновая 50х150 мм.
	Стойки, подкосы, затяжки и другие детали. Брус 50х100 или доска 50х150 мм.
	Обрешетка. брус 40х40 или 50х50 мм; доска толщиной от 30 мм; фанера или ориентированно-стружечная плита (ОСБ) от 20 мм.
	Металлические накладки для усиления соединений.
	Крепеж. шпильки 10-15 мм для мауэрлата; саморезы; скобы; гвозди.
	Пропитка для древесины.
	Кровельная гидроизоляционная мембрана.
	Теплоизоляционный материал.
	Кровельный материал: металлочерепица; битумная черепица; профнастил и т. д.

Поскольку стропильная система вальмовой крыши — это основа всей конструкции, то и материалы для нее нужно отбирать очень придирчиво. Древесина для стропил, конька и других элементов должны быть сухой, ровной, без повреждений и червоточин. Кроме того, после закупки ее нужно досушить, а затем обработать проникающими пропитками, которые предотвратят гниение материала.

Древесину обязательно обрабатываем антисептиком — так каркас кровли прослужит в разы дольше

Что касается утепления, то оно весьма желательно — большая площадь скатов приводит к повышенным теплопотерям. В качестве теплоизоляционного материала я бы рекомендовал использовать маты на основе минеральной (базальтовой) ваты. Да, цена у них достаточно высокая, но малая теплопроводность и хорошая паропроницаемость делают вложение вполне оправданным.

Делаем стропила вальмовой крыши

Крыша своими руками сооружается по стандартной технологии: сначала делается каркас, потом он утепляется и гидроизолируется, а затем поверх гидроизоляции укладывается кровельный материал. Но если все финишные операции выполняются по типовым схемам, то при постройке каркаса есть и свои особенности.

Как сделать стропильную систему — расскажу и покажу в таблице:

Иллюстрация	Этап работы
	Установка мауэрлата. На верхнюю часть несущих стен укладываем деревянный брус, пропитанный антисептиком. Под брус подкладываем слой рубероида или гидроизоляционную мембрану. Для фиксации используем либо анкеры, либо шпильки с резьбой, которые предварительно вмуровываем в кладку.
	Установка конькового прогона. На вертикальных стойках закрепляем коньковый брус. Фиксируем конструкцию диагональными стропилами со стороны вальм. Угол наклона стропил должен соответствовать углу ската кровли.
	Монтаж накосных стропил. Выполняем установку диагональных стропильных ног. Для этого нижний край доски крепим к мауэрлату на углу, а верхний — фиксируем на коньковом брусе, используя металлические накладки.
	Монтаж промежуточных стропил. Стропильные ноги выравниваем, выставляем с выбранным шагом и закрепляем на мауэрлате. Верхние края каждого стропила обрезаем и фиксируем на коньковом прогоне.
	Монтаж нарожников. Короткие стропила также закрепляем на каркасе: нижнюю часть ставим на мауэрлат, верхнюю срезаем по диагонали и подгоняем к плоскости накосного стропила.

На фото — каркас вальмовой конструкции, готовый к установке обрешетки

Готовая стропильная система вальмовой кровли служит основой для дальнейших работ — монтажа обрешетки, утепления, гидроизоляции и т. д.

Конструкция

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

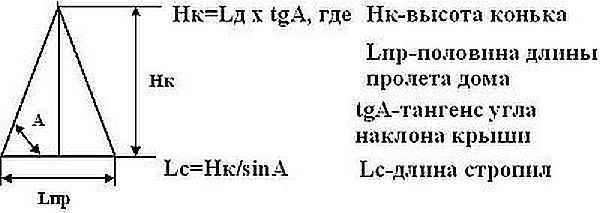

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.

• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

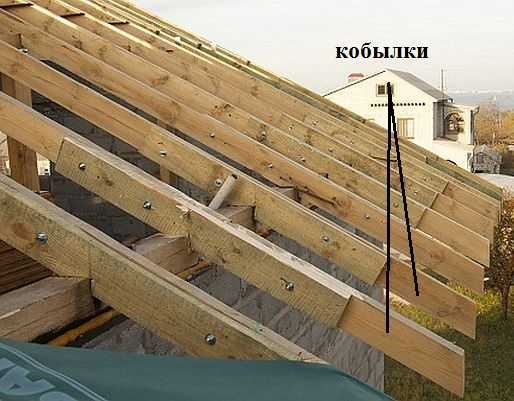

Для организации свеса кровли к стропилам добавляют доски — кобылки

В заключение

В целом конструкция стропильной системы с двумя скатами выглядит просто и понятно. Перед тем как приступить к установке стропил двухскатной основы своими руками, лучше подготовить чертеж с точными расчетами. Пусть он будет хотя бы схематичным. Далее можно начинать просчитывать количество необходимого материала и другие детали. Симметричное устройство стропильной системы двухскатной крышной системы не предполагает мансарды, дополнительной комнаты или чердака под кровлей. Значит, утепление изнутри не требуется. Нужно ли класть утеплитель под наружный кровельный материал? Это зависит от региона. На севере утепление желательно, на юге – не обязательно. Утепляют минеральной ватой, стекловатой, керамзитом, пенобетоном, пенополиуретаном, вспененным стеклом. Современные материалы – пенополиуретан и вспененное стекло – хорошо зарекомендовали себя. Стоят в 2-3 раза дороже обычной минваты, но и служат дольше (в среднем от 10 до 15 лет, против 5-7, как в случае с минватой).

Важно точно просчитать угол наклона двускатной крыши, чтобы не возникло проблем в ходе эксплуатации. Это основные моменты того, как сделать двухскатную крышу своими руками

Подробнее можно узнать из видео:
