Стропильная система вальмовой крыши: особенности конструкции

Расчеты

Прочность кровли можно обеспечить только правильно составленным проектом, точными расчетами и разметкой.

Расчеты крайне важны для определения соотношения длины скатов и вальм.

В первую очередь обозначают ось с торца здания по верхней обвязке.
Рассчитав половину толщины конькового бруса, находят местоположение первой детали системы стропил.
После этого замерную рейку одним краем прикладывают к отмеченной линии, в то время как другой ее конец находится по линии боковой стены. Здесь должно быть установлено промежуточное стропило.
Длина свеса стропила определяется следующим образом: одним концом брус располагается на наружном углу стены, а другим – на кровельном свесе. Следующий элемент центральных стропил рассчитывают посредством передвижения замерной рейки к краю боковой стены, после чего на ней отмечают место расположения стропила.
Аналогичное действие производится на 3 других углах. Таким способом определяется дислокация промежуточных стропил и коньковых торцов.

Замерная рейка и таблица коэффициентов

Для облегчения работ строители рекомендуют использовать замерную рейку. На нее наносятся все необходимые параметры. Так можно избежать ошибок и не пользоваться рулеткой при отмеривании одинаковых отрезков.

Рейку делают из широкой фанеры (примерно до 5 см), чтобы была возможность просматривать ее с большого расстояния. Для точного расчета используется специальная таблица, в которой указаны соотношения длины и расположения стропил.

Длина стропильной ноги будет равняться произведению коэффициента проекции (ноги стропила). Таблица обеспечивает абсолютную точность при расчетах.

Полученная величина умножается на поправочный коэффициент, в итоге получается длина углового стропила.

Информация

Вальмовая крыша имеет высокие эксплуатационные характеристики и сложную конструкцию, однако благодаря онлайн калькулятору произвести ее расчет сможет каждый домовладелец. Наш калькулятор достоверно рассчитает конструкцию вальмовой четырехскатной крыши. По результатам вычислений формируется 2D чертеж крыши и выполняется 3D визуализация.

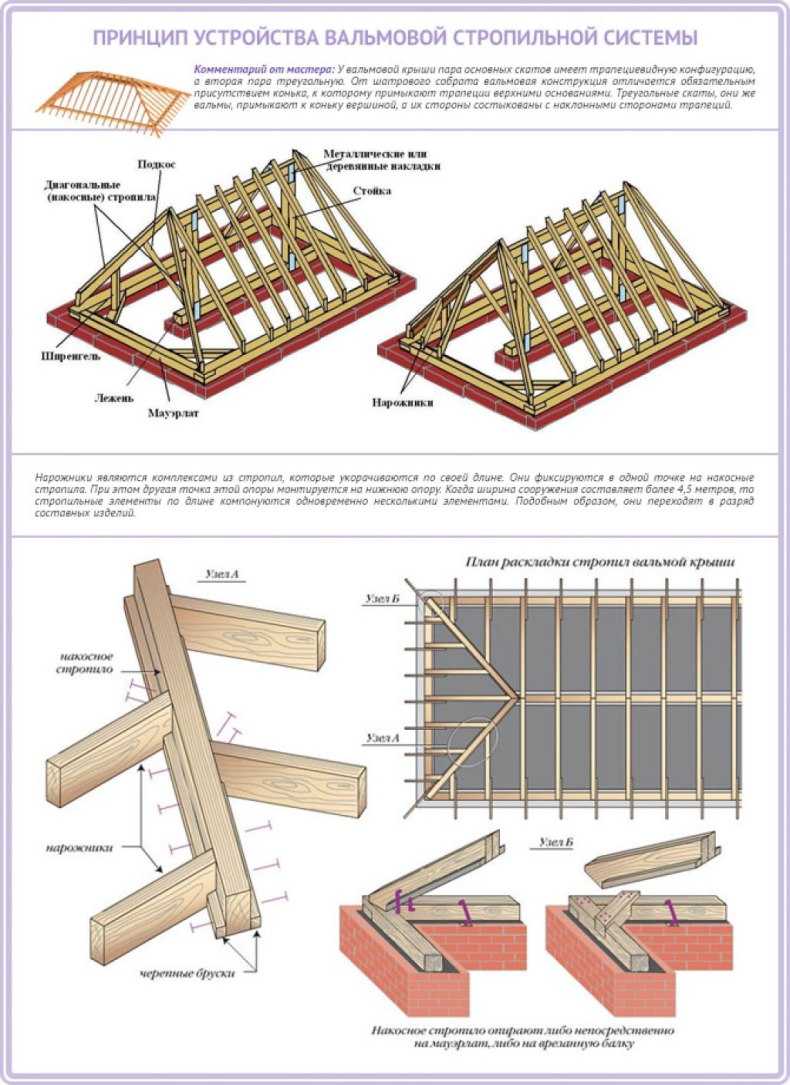

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.⁠

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

Обтекаемость кровельного покрытия;
Жесткость конструкции;
Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

Сложность расчетов и установки крыши;
Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Обрешётка

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

Утеплитель толщиной 100 мм, но лучше 150-200 мм.
Гидроизоляция, пароизоляция;
Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Что представляют собой шатровые крыши

Этот тип кровли сильно напоминает по форме шатер, потому и называется соответственно. Это конструкция, которая похожа на многогранную пирамиду, основанием которой служит квадрат или прямоугольник.

Шатровая крыша состоит их четырех треугольных скатов, сходящихся вершинами в одной наивысшей точке, является оригинальным решением с использованием стропильной системы. Считается сложной в возведении, но, тем не менее, этому виду кровли всегда отдается предпочтение.

Фото: процесс установки крыши на каркас беседки

Основная особенность шатровой крыши — ее строгая симметрия. Поэтому от строителей требуется ответственное отношение на стадии расчета и особое мастерство при возведении.

Последовательность монтажа

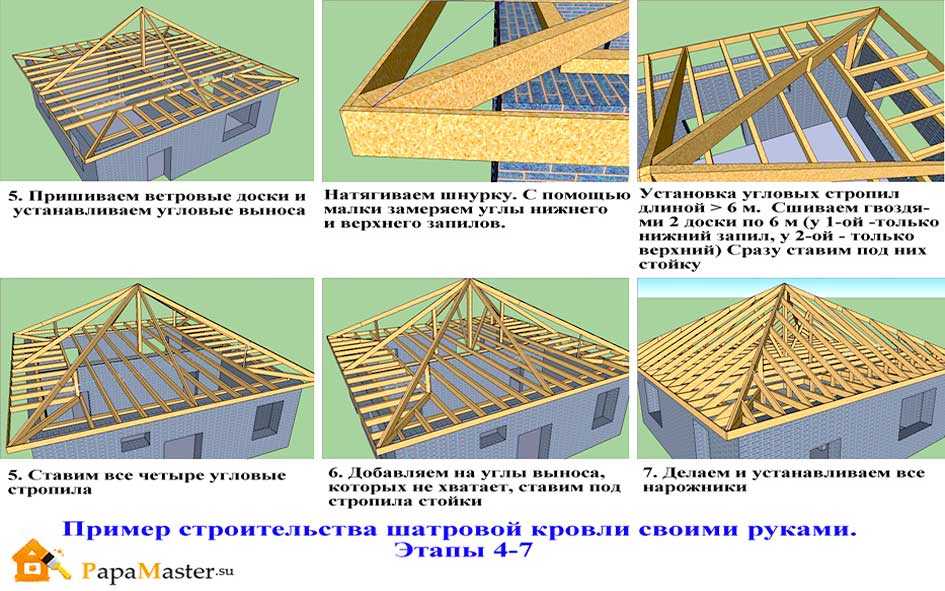

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:

Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
Размечают стропила и выпиливают по шаблону выемку.
Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

длина и ширина строения;
высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).
При расчётах кровель очень часто используется известная теорема Пифагора
Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

Болгарку.
Пилу ручную и бензиновую.
Электролобзик.
Молоток.
Рубанок.
Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Накосные стропила

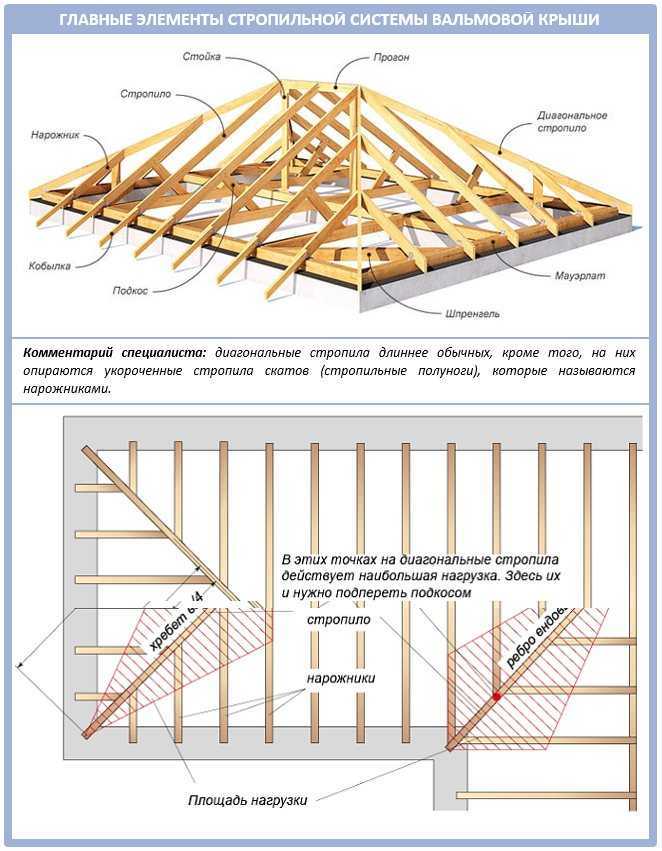

Для всех четырехскатных крыш характерно наличие в составе стропильной системы особенных – накосных стропил, которые направлены к углам здания. Их еще называют диагональными.

Как элемент, несущий гораздо большую нагрузку, чем обычное стропило, накосные стропила, как правило, монтируют из двойного бруса (доски).

Обратите внимание

Эти стропила самые длинные и часто приходится делать их из двух частей.

При этом я придерживаюсь правила, что стык (место сращивания) подпирается стойкой, установленной на расстоянии, составляющем 0.15 от длины пролета. При этом стойка должна располагаться на расстоянии 1/4 длины накосного стропила от конькового узла.

Стадия проектирования: расчетная часть

Прежде чем приступать к строительству кровли, необходимо произвести качественный расчет потенциальной конструкции, после чего выполнить чертеж кровли.

Данный тип крыши может иметь угол наклона в пределах 5 — 60º.

Стоит отметить, что угол наклона скатов зависим от атмосферных нагрузок региона, в котором возводится строение.

Также на угол скатов оказывают влияние тип применяемого материала и предназначение чердака.

Полезно знать, что при существенных нагрузках осадков уклон крыши может равняться 45 — 60º.

Наклон и его острота влияют на выбор кровельного материала.

Таким образом, если наклон равен 5 — 18º, выбирается рулонное покрытие.

Кровельный металл, асбестоцементные листы рекомендуется применять при возведении крыши с диапазоном наклона 14 — 60º.

Относительно черепичной крыши, то она предусматривает угол 30 — 60º.

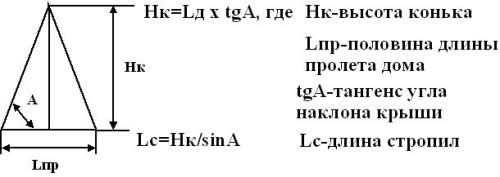

Высота кровельного конька рассчитывается после того, как выбран угол наклона скатов крыши.

Расчет в таком случае производится при помощи тригонометрического выражения для прямоугольных треугольников.

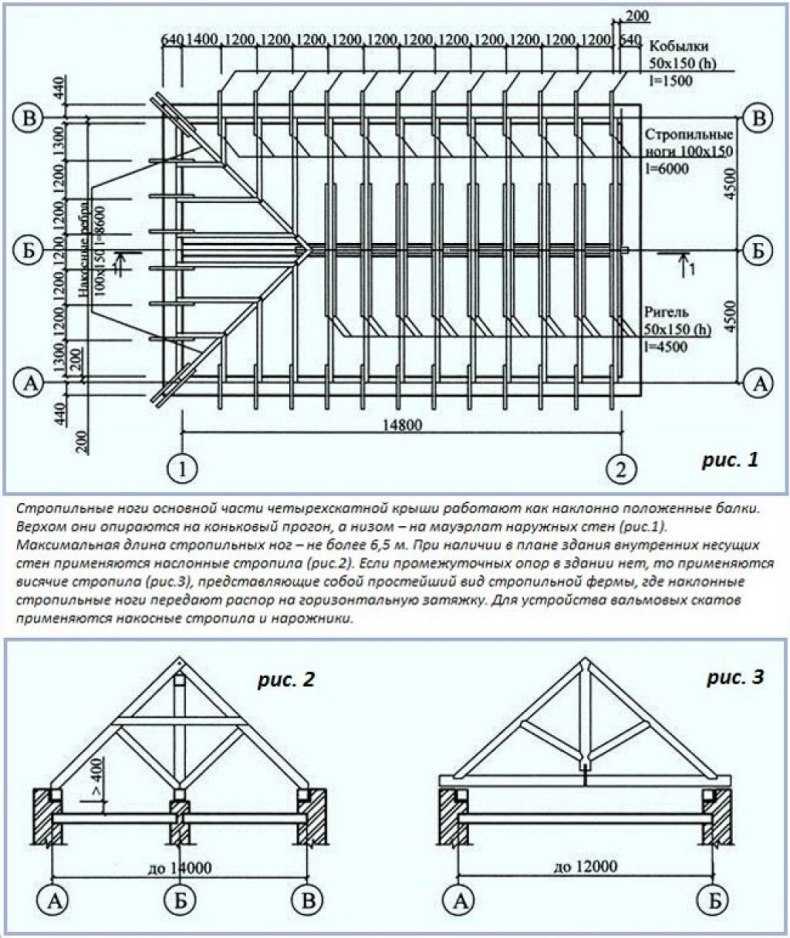

Составление проекта четырехскатной кровли начинается с расчета стропил.

Отметим, что сечение стропил определяется, опираясь на совокупность ожидаемых нагрузок (массы конструкции стропил, ветровых, а также снеговых нагрузок, пирога крыши), угла наклона.

Потенциал прочности стропил должен составлять не менее 1.4.

Обратить внимание стоит на то, что между стропилами шаг определяется благодаря расчетам.

Несущая способность рассматриваемой части кровли также подтверждается расчетом.

На этапе проектирования решается вопрос относительно того, какие стропила использовать – висячие либо наклонные.

Вдобавок, этап проектирования предусматривает выяснение того, есть ли необходимость в применении дополнительных элементов (раскосов, затяжек).

В том случае, когда выясняется, что стандартные габариты пиломатериалов не подходят для потенциальной крыши, то предусматривается изменение размеров.

Также в числе доступных возможностей есть использование клеевых стропильных ног.

Основное разнообразие

Но кроме этого существуют виды и дизайн четырёхскатной крыши для беседки. Типична «шатровая крыша» — четырёхгранная пирамида, с разной степенью крутизны, возможен конёк.

«Датская крыша» — модификация вальмовой, при которой два противолежащих малых ската имитируют небольшие треугольные торцы двухскатной крыши с дальнейшим продолжением, надёжна и красива.

Из кровельных материалов популярнее битумная и керамическая черепицы.

Первая дёшева и разнообразна, но из-за гибкости требует сплошную обрешётку. До определённой степени неприхотлива, но жёсткие погодные условия способны её повредить. Имеет неприятный запах и даже умеренную ядовитость.

Вторая дорога, имеет достаточное разнообразие, считается элитной – идеальна технически и особо красива, служит более полувека.

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Стропильная система вальмовой крыши для строительства своими руками

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

читать статью

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат

Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

Как сделать шпренгельную опору для вальмовой крыши

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

Как опереть стропильные ноги в вальмовой крыше

Строительство классической вальмовой крыши

Проектирование и расчет

Перед тем как построить систему (своими руками вы будете это делать или обратитесь за помощью к строителям), необходимо ее спроектировать, осуществить расчет будущего здания, сделать чертеж конструкции. Уклон скатов четырехскатной вальмовой крыши варьируется от 5 до 60 градусов, все зависит от нагрузок, типа кровельного продукта и предназначения чердака. В регионах, где часто бывают сильные ветры или климат предполагает небольшое количество осадков, кровля делается с небольшим наклоном; при частых дождях и обильных снегопадах наклон лучше сделать в 45-60º.

Формула расчета угла наклона четырехскатной крыши.

Угол наклона определяет и материал для крыши, например, если он – 5/18º, то лучше сделать рулонное покрытие. Расчет стропил – первый пункт в составлении проекта. Сечение их определяет совокупность ожидаемых нагрузок (сколько будет весить стропильная система, пирог кровли; ветровые и снеговые нагрузки), а также степень уклона крыши.

Расчет определяет и шаг между деталями, помогает проверить несущую способность. На данном этапе работы решается, какие стропила будут делаться (висячие или наслонные), выясняется, нужны ли дополнительные элементы (раскосы, дающие возможность уменьшить нагрузку на стропила; затяжки, препятствующие расшатыванию конструкции). Если вдруг выясняется, что стандартный размер пиломатериалов не годится для будущей постройки, то делается расчет их изменения (подпиливания или наращивания).

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседки Источник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия;
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Способы и этапы монтажа

При сборке каркаса выполняются следующие работы:

Выполняются работы по подготовке основания и фиксации опорного бруса по периметру дома. Соответствующие анкеры или штыри закладываются в верхней части или армопоясе еще на этапе их заложения, между древесиной и другими материалами всегда размещается как минимум 2 слоя гидроизоляции.
На несущие перегородки укладывается лежень (при наличии).
С помощью лазерного уровня и отвесов фиксируются вертикальные стойки.
Поверх монтируется коньковый прогон.
Каркас обшивается рядовыми стропилами, выпиленными по проверенному шаблону.
Проводится тщательная проверка уровня и размеров элементов, при необходимости – с их подгонкой.
Диагональные стропила выпиливаются по другому шаблону с запилом в верхней части от 45 °.
Выполняется крепление нарожников.
Формируется плоскость карнизного свеса, при необходимости – с наращиванием стропил и нарожников кобылками.
Конструкция укрепляется подкосами, шпренгельными фермами и другими элементами.

На нашем сайте есть подробные публикации о строительстве четырехскатной кровли своими руками, в том числе, для дома с мансардой и беседки.

Диагональные стропила

Большинство специалистов рекомендуют не искать достаточно толстый цельный брус, а делать их сдвоенными с целью улучшения показателей прочности на изгиб.

Это же относится к длине элементов – качественные доски нужной длины обходятся в разы дороже срощенных пиломатериалов с сечением в 50 мм.

Две цельные доски просто сшиваются гвоздями нужной длины, забиваемыми в шахматном порядке с шагом не более 50 см. Сращивание пиломатериалов выполняется с помощью квадратных вставок-вкладышей и гвоздей, забиваемых 2-3 рядами.

Опирание диагональных ног

С привязкой накосных стропил к мауэрату как правило проблем не возникает, элемент просто подрубается по горизонтали и фиксируется гвоздями и/или уголками. С верхней точкой сложнее, малейшие ошибки при подрезке приводят к перекосам или расхождению.

Способ крепления выбирается исходя из типа каркаса:

При шатровом исполнении стропила рекомендуют крепить к заранее вырезанному из цельного бруска восьмиугольнику.
В системах с одним коньковым прогоном диагональные ноги опираются на консоли с 10-15 см запасом и последующей подрезкой излишков.
При изготовлении стропил из бруса и каркаса с двумя коньками узел усиливается прибоиной.

Как крепить нарожники и полуноги?

Укороченные стропила короткой части трапециевидных скатов (полуноги) и вальмовые нарожники фиксируются разными способами:

гвоздями с длиной 82 мм (по 2-3 шт. на каждую точку крепления);
тоже, после вырезания выемки с глубиной не более половины сечения нарожников;
гвоздями с дополнительным укреплением деревянным брусом с сечением 50×50 мм.

Первый способ признан самым быстрым и простым, второй – сложным в исполнении, но максимально надежным, последний – оптимальным по затраченным усилиям и результату.

Способы крепления нижних концов стропил

Нижние концы ног фиксируются:

Скользяще, с помощью уголков и пластин, независящих друг от друга и остающихся слегка подвижными.

Такой способ позволяет свести к минимуму распорные нагрузки, но обходится дороже из-за большого числа крепежей.
Жестко, с вырезом выемок (рекомендуется при планировании длинного свеса) или с закладкой подшивного бруска. Второй вариант признан самым простым и надежным, но компенсировать нагрузки легким смещением такая система не будет.

Виды стропил ↑

В зависимости от выбранного способа крепления, стропильная система у этого типа может быть висячей и наслонной.

Висячие выполнить достаточно сложно. Больших трудозатрат в дальнейшем требует и текущий ремонт во время эксплуатации. Эту систему применяют в случае отсутствия внутренних стен, и в качестве опор в данном случае выступают наружные стены.

Наслонныеизготовить значительно проще. В этом случае нет необходимости больших материальных вложений. Обычно наслонный тип подходит для домов, имеющих центральную несущую стену или промежуточные столбчатые опоры, которые установлены на железобетонном перекрытии. Подобная дополнительная опора позволяет увеличить величину пролета, перекрывающего наслонные стропила. Этот вариант довольно часто используют при устройстве строений с уклоном меньше 40°.
