Автоматический полив на даче

Разновидности поливальных установок и принципы расположения оросительного оборудования.

Дождевальные системы – оросительные установки, имитирующие естественное выпадение осадков в виде дождя. Такие установки распространены благодаря своей простоте и удобству в эксплуатации. Как правило, они используются для полива газонов и цветников. Основной принцип расстановки распылителей в дождевальной системе состоит в том, что радиус полива соседних распылителей должен полностью перекрываться. То есть после полива на территории практически не должно оставаться сухих участков.

Установки для прикорневого капельного (точечного) полива – это оросительные системы, доставляющие воду непосредственно в зону высадки растения, направленно орошая его корневую систему. Подобные системы в основном используют для полива деревьев, кустарников, теплиц и огородных растений (для полива представителей флоры, обладающих глубокой корневой системой). Принцип расстановки поливального оборудования в подобных системах заключается в том, что водяные магистрали с поливочными капельницами (капельные ленты) располагаются вдоль посадочных рядов на небольшом расстоянии от стволов растений.

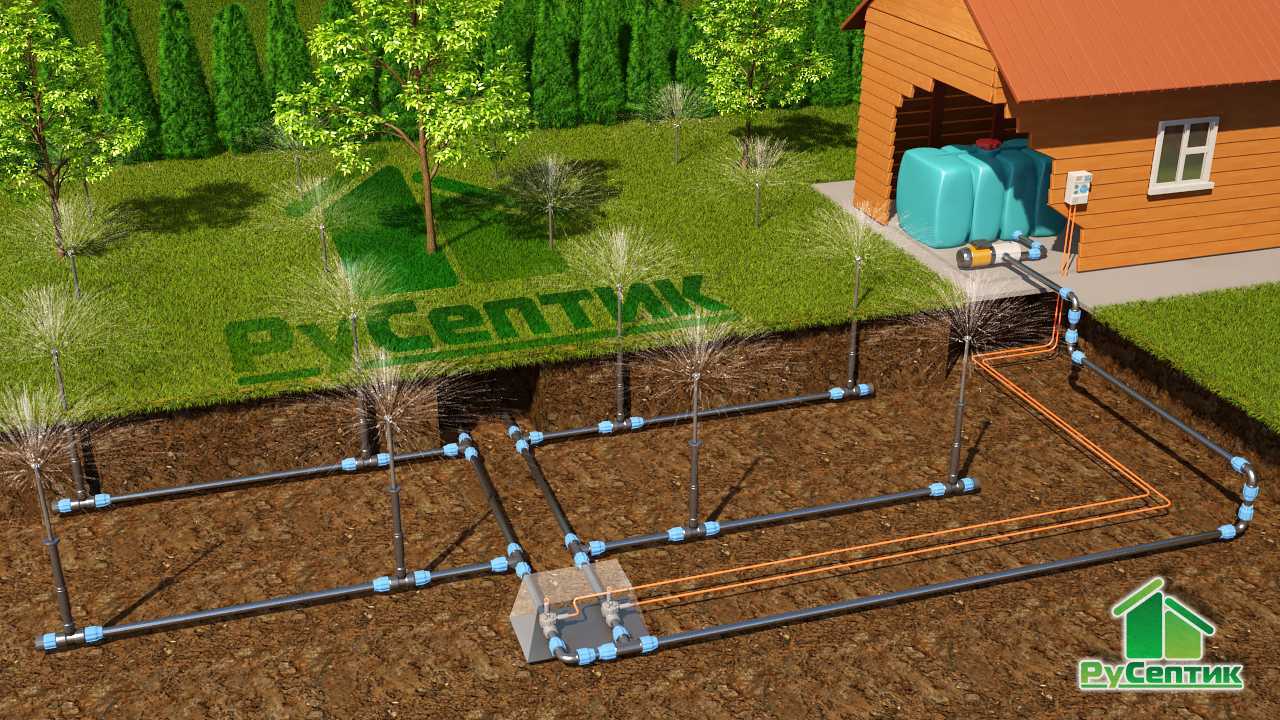

Установки для подземного (внутрипочвенного) орошения – поливальные системы, функционал которых аналогичен капельному поливу. Основное их отличие состоит в том, что пористые трубы для полива прокладываются под землей и доставляют воду непосредственно к корневой системе растений.

Увлажнители для внутрипочвенного полива (трубы с круглыми или щелевидными отверстиями) располагаются на глубине 20…30 см. Расстояние между двумя соседними магистралями составляет 40…90 см (зависит от индивидуальных особенностей орошаемой культуры и от типа почвы). Промежуток между отверстиями увлажнителя равен 20…40 см. Система внутрипочвенного орошения проблематична в плане эксплуатации, поэтому мало кто решается ее устанавливать на собственном участке.

Независимо от того, какой способ полива вы выбрали, конструкция автоматической системы орошения будет строиться по одним и тем же принципам. Существенные отличия будут состоять только в использовании разных элементов для полива и в том, что разные по типу системы имеют различное рабочее давление.

Так, самотечные капельные системы могут функционировать даже при давлении – 0,2 атм.

В дождевальных установках этот показатель значительно выше (несколько атмосфер). И зависит он от особенностей используемого оборудования.

Линии полива

В саду проектируют несколько линий, чтобы использовать насос меньшей мощности и накопительный бак меньшего размера. Линии полива бывают трех видов: дождевальный, капельный и ручной.

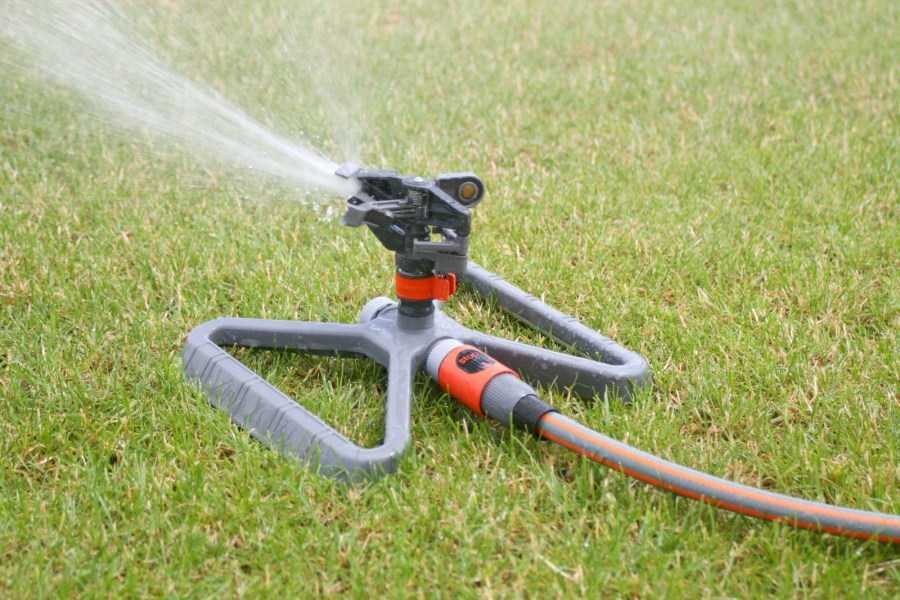

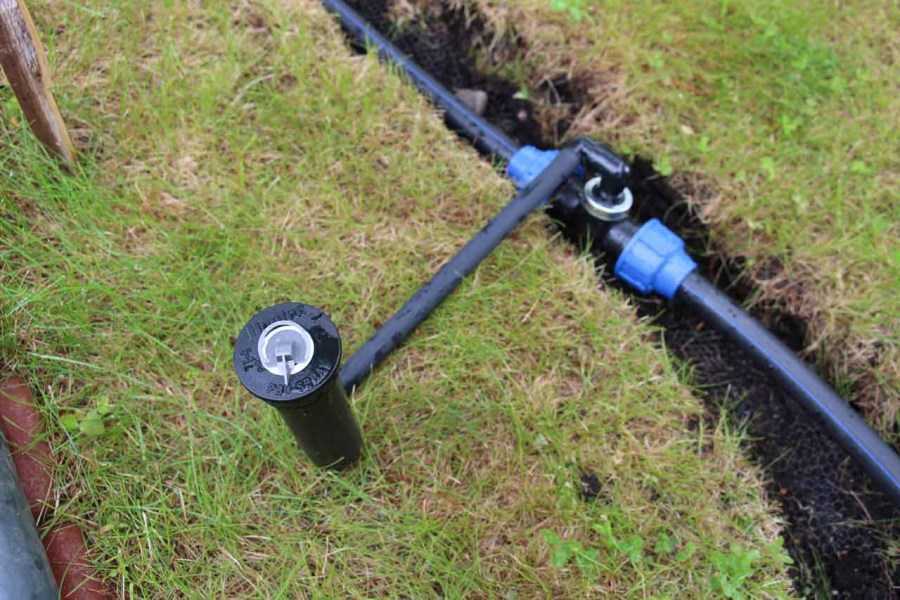

Дождеватели используют для полива газона

Их размещают так, чтобы их зоны полива перекрывали друг друга, обеспечивая надежное равномерное орошение. Головки дождевателей устанавливаются на одном уровне с поверхностью почвы, поэтому
не мешают косить газон. Когда в установленное время компьютер дает сигнал, включается насос, магнитный клапан открывается, и вода поступает в линию дождевального полива, под давлением воды головка дождевателя выдвигается и начинает работать. Когда доступ воды прекращается, головка опускается вниз.

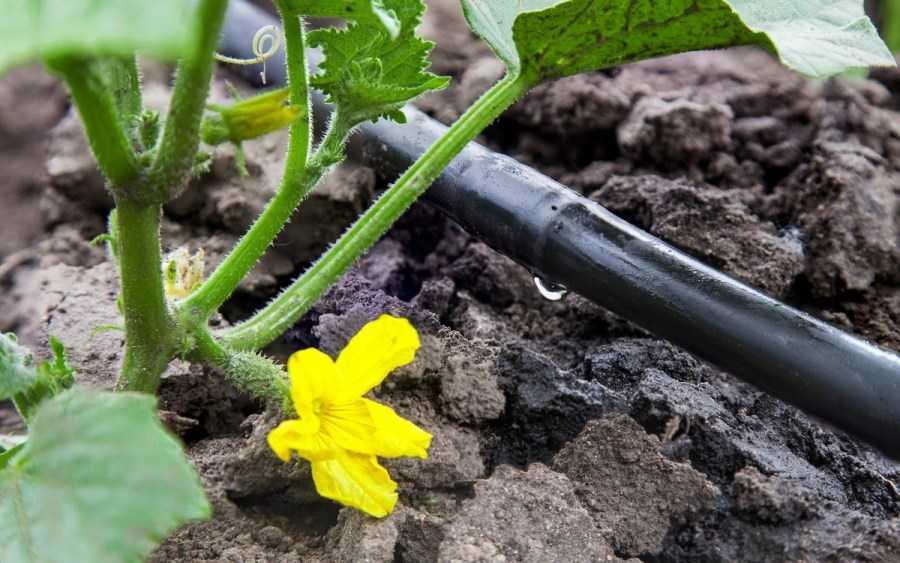

Капельный полив предназначен для дозированного прикорневого полива растений

Этот вариант более экономичный и по расходу воды, и по потреблению энергии. В линии капельного полива используется микротрубка и капельницы, которые бывают самых разных видов и форм. Существует подземный капельный полив экоматами. Его удобно использовать в оранжереях, в садах на крышах.

Ручной полив тоже необходим в саду

Потому что взять воду из системы автополива невозможно, а иногда нужно помыть дорожки, дополнительно полить огород, наполнить водоем, и т. п. Для этих целей прокладывается линия водозаборных колонок. Она подключается непосредственно к водопроводу еще до входа трубы в накопительную емкость.

В этой линии вода есть всегда, как электричество в розетках. Чтобы пошла вода, необходимо к колонке подключить шланг с помощью специальной муфты «аквастоп». Для ручного полива удобно использовать поливочный пистолет, у которого меняются режимы. От этой же линии проводится летний водопровод в беседки, где устанавливаются краны.

Виды систем полива

Растения могут быть включены в структуру автополива, если они высажены на подоконнике, на грунте или в теплице.

Дождевателями. Вода распыляется по почве, имитируя дождь, часто такое распыление используется для газонов. Часто подобное распыления является чрезмерно обильным для некоторых видов растений.

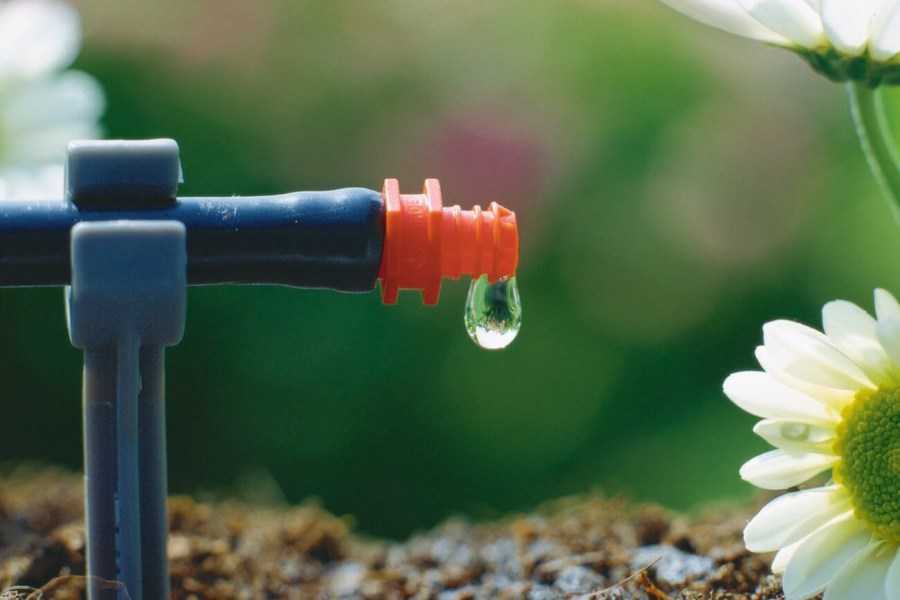

Капельный прикорневой полив. При таком способе полива вода подается прямо к корню растения каплями или же небольшими струйками воды.

Подземное внесение воды. Этот тип полива очень схож с предыдущим, отличие в том, что в данном случае используются шланги из более прочного материала.

Особенности капельного полива

Капельный полив популярен потому, что это очень  экономичный метод

Он уменьшает расход воды и снижает трудозатраты. Кроме того, повышается автономность людей. Система не требует постоянного участия в процессе полива. А значит, растения не погибнут без воды, если огороднику или садоводу понадобится отлучиться. Каждый, кто поставил эту систему может на несколько дней оставить свой участок без присмотра.

Важная особенность в том, что система капельного полива позволяет увлажнять землю в любой точке участка. Воду можно доставить непосредственно к корням. Данным способом производят орошение как тепличных растений, так и посадок, размещенных на открытом грунте. Метод отлично подходит для полива огорода, живых изгородей, кустов, плодовых деревьев.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Материалы для труб

Прежде, чем организовать полив участка, нужно выбрать материал труб. Наиболее прочными и долговечными являются металлические изделия. Главный минус – высокая стоимость запорной арматуры и соединительных фитингов, а также подверженность материала коррозии, сложность монтажа.

Лучше приобретать пластиковые изделия, обладающие хорошей прочностью. Гладкость стенок труб предупреждает накопление отложений, обеспечивает максимальную пропускную способность.

Существует несколько вариантов пластиковых труб:

• ПНД (полиэтиленовые) – наиболее прочный и эластичный материал. Он не боится агрессивных сред, перепад температур, не лопается, если система полива огорода на зиму не была освобождена от воды. Такие трубы можно применять для наземного и подземного монтажа. Соединения отрезков производятся путем пайки.
• ПВХ (поливинилхлорид) – материал хорошо переносит гидравлические удары, устойчив к воздействию щелочей, солей, кислот. Трубы легко соединяются при помощи резинового кольца без использования сварки или соединительных элементов, дешевле изделий из ПНД. Минусы: более хрупкие, могут растрескиваться при расширении замерзшей в них воды.
• Полипропиленовые (ППР) трубы – самые выгодные по соотношению качество-цена. Крепление отдельных элементов осуществляется с помощью муфт или пайки стыков. Материал обладает стойкостью к агрессивным средам, хорошо выдерживает перепады давления, температур, может прокладываться в грунте и на поверхности почвы.

Для устройства орошения лучше подходят трубы диаметром 20-40 мм.

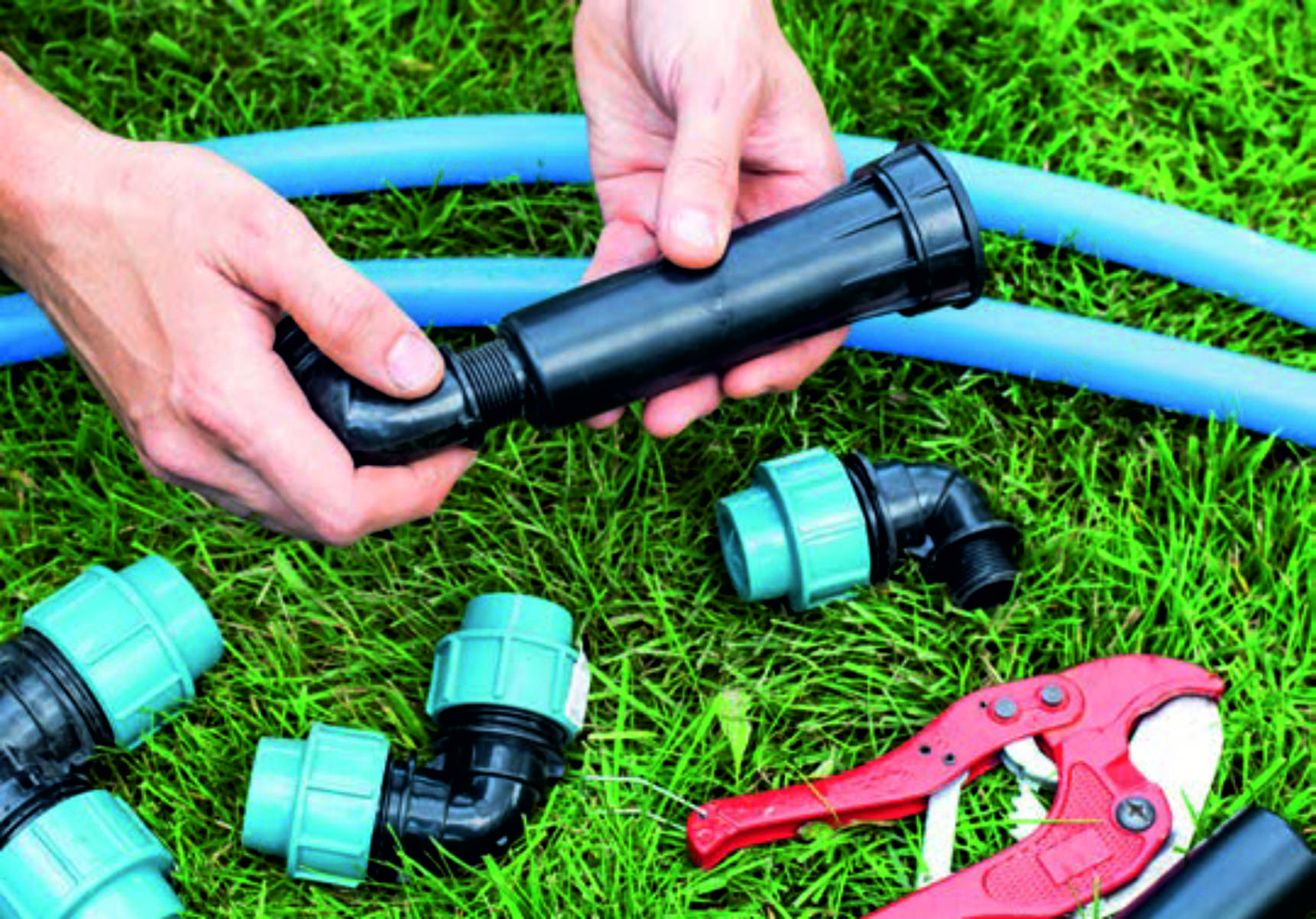

Монтаж соединений

Все ответвления от магистральных трубопроводов, а также периферийные соединения, краны и тройники следует располагать в специальных лючках. Ведь эти элементы системы являются наиболее проблемными (как правило, протечки возникают в местах сочленений). А если расположение проблемных мест известно, и доступ к ним открыт, то обслуживание системы становится проще.

После того, как все подземные элементы системы будут собраны и уложены на свои места, систему следует промыть. Это поможет удалить мусор, который будет мешать нормальному функционированию автополива.

На следующем этапе к системе можно подключать капельные ленты и дождеватели. Что касается дождевателей, то это стандартные изделия, приобретаемые в специализированных магазинах. При этом для создания капельного контура можно использовать уже готовые капельные ленты, но есть и альтернатива – обычные поливальные шланги, в которые через заданный промежуток монтируются капельницы.

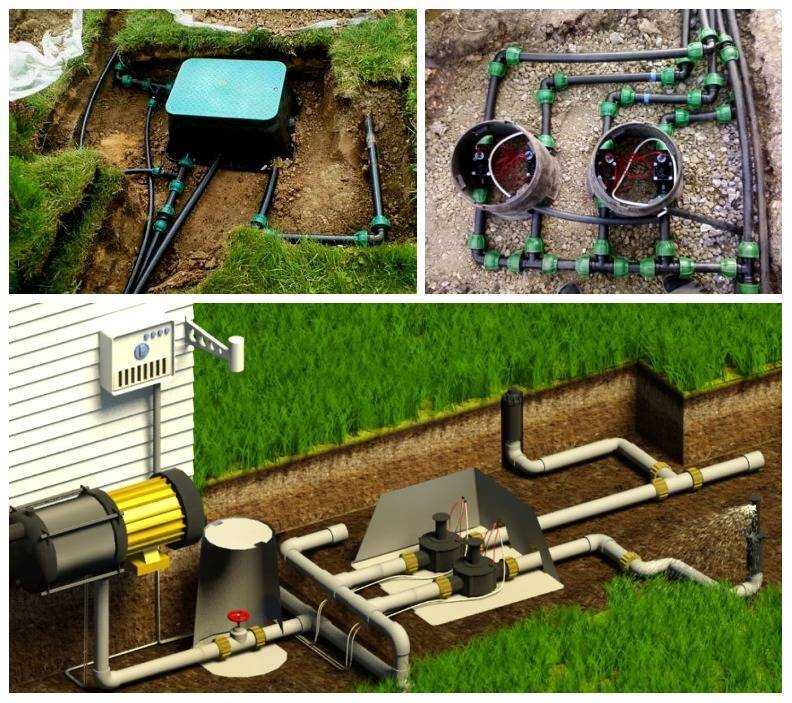

Насосная станция со всеми ее элементами, блок распределения воды и программатор – все эти устройства устанавливаются в заранее запланированном месте, к которому подведены электричество и вода из основного источника.

Капельный полив из труб своими руками: практические советы

Бак-накопитель необходимо установить на высоте 150-200 см от земли. Система будет функционировать, если обеспечено достаточное давление, поэтому, чем выше емкость с водой, тем больше напор. Накопитель можно поставить и на уровне земли, но тогда потребуется установить насос.

Магистральную ветвь рекомендуется врезать примерно на 10 см выше дна бака, чтобы не пропускать по системе грязь и мусор. Самодельный фильтр для капельного полива своими руками следует установить по потоку воды до установки узла по внесению удобрений (при его наличии), но после запорного крана. Это позволит не накапливаться в конструкции спорам водорослей и различным микроорганизмам.

Часто устанавливают еще один кран перед разветвлением на грядки (сектора). Это делается для того, чтобы промывать систему, а также регулировать давление (если управление системой механическое). Первая проверка работы устройства производится с открытыми заглушками. Если работоспособность обеспечена, и отсутствуют незапланированные течи, то концы вновь заглушают и система может полноценно функционировать в рабочем режиме.

1. Поверхностная или самотечная система полива

Простейшая система полива, для организации которой не требуется ни определенных знаний, ни затрат, связанных с закупкой материала. Процесс обустройства подобной системы сводиться к тому, что по обеим сторонам каждой грядки выкапывается узкая траншея, глубиной 10-15 см. Далее можно либо сделать подвод пластиковой трубы к каждой траншее, либо прокладывать поливочный шланг. Подсоединить шланг можно к обычной бочке с водой, которую устанавливают на высоте 1,5-2 метра над землей. Это обеспечит вытекание воды из шланга под собственным давлением. Можно использовать и централизованную подачу воды. Большого напора в этом случае не требуется — главное, чтобы давления хватало на выход воды из шланга. Это актуально, когда грядки расположены на приличном удалении от водяного крана.

Помимо бороздового способа, поверхностная система полива может осуществляться лиманным способом. В этом случае траншеи не требуются, потому что вся поверхность грядок полностью заливается водой настолько, чтобы некоторое время она стояла на поверхности. Если вы действительно будете пользоваться таким методом, то стоит оценить состояние ландшафта. На наклонных или бугристых участках обеспечить равномерный полив будет проблематично. Какими же преимуществами обладает эта система полива:

• Проста в организации и обслуживании
• Требует минимального участия человека;
• Требуется меньше затрат ваших сил и энергии по сравнению с обычным поливом с помощью лейки.

На этом положительные моменты заканчиваются. Касательно недостатков:

• Подобный метод полива подходит далеко не всем садовым культурам;
• При заливании почвы большим количеством воды количество кислорода, которое поступает к корням растений, значительно уменьшается;
• На поверхности земли быстро образуется твердая корка, вследствие чего почва тяжелеет и утрачивает способность к впитыванию;
• Неэкономичный расход воды.

Опытные дачники давно перестали пользоваться подобными способами полива и стремятся организовать более продуманные системы. К подобным относятся ниже перечисленные виды. Однако если вас вполне устраивает поверхностный полив и, главное, он подходит произрастающим на вашем участке культурам по частоте полива и количеству подаваемой жидкости, не стоит от него отказываться. Система полива должна отвечать вашим личным потребностям, а не появлению более современных технологий, гнаться за которыми порой не имеет смысла.

Какой лучше купить автополив для теплиц: обзор популярных комплектов

Те, кто не желает заниматься самостоятельным подбором элементов для системы орошения, могут купить автополив в готовом виде. Одним из наиболее популярных вариантов для осуществления капельного полива является система «Аквадуся». Она рассчитана на площадь территории до 5 м². Максимальное время полива составляет 1 час.

Системы автополива обладают сенсорами, которые измеряют влажность и поэтому отключаются во время дождя

В состав комплекта входят шланги, капельницы и контроллер, который работает от обычных батареек. С помощью «Аквадуси» можно организовать полив для 50 растений. Система проста в использовании и может быть смонтирована самостоятельно, без привлечения специалистов, что осуществляется на основании подробной инструкции, идущей в комплекте к изделию. Срок эксплуатации автополива составляет не менее 5 лет. Приобрести систему можно за 5400 руб.

Еще одной популярной моделью автополива для теплиц, купить которую можно за 6500 руб., является комплект «Жук». Название прикорневой капельной системы произошло от внешнего вида расположения шланга, напоминающего насекомого. Модель характеризуется простой конструкцией, которую может собрать даже начинающий мастер. Система рассчитана на полив 60 растений на площади 18 м². Но существует и парниковый вариант, рассчитанный на 30 растений на площади 6 м².

Монтаж и подключение системы капельного автополива от емкости «Жук»

Автополив «Жук» состоит из магистральных трубопроводов и мелких ответвлений, попарно располагающихся друг напротив друга, на концах которых находятся капельницы синусоидной формы, что предотвращает их засорение. В комплект может не входить таймер, что требует дополнительного приобретения устройства. Система оснащена фильтром, автоматически очищающим воду от механических примесей. Подключается автополив к крану сети централизованного водоснабжения или к водомерной бочке, которая обычно располагается на высоте до 4 м. Полив может длиться до 2 часов с интервалом от 1 до 160 часов.

Характеристика вариантов автоматических систем полива газона

Лидирующую позицию среди производителей систем автоматического орошения занимает компания Хантер, которая предлагает широкий ассортимент комплектующих для полива как небольших территорий, так и коммерческих площадок. В каталогах производителя представлены как готовые полностью автоматизированные системы орошения высокой производительности, так и различные приспособления, предназначенные для самостоятельной комплектации схемы. Купить систему автополива, рассчитанную на 20 м², в среднем можно за 50 000 руб.

Системы полива Hanter разделяются на веерные и роторные

Дождеватели представлены в двух видах: веерные и роторные. Первый вариант имеет простую конструкцию и несложный принцип работы. Форсунки для таких изделий изготавливаются из качественного пластика, поэтому характеризуются долговечностью и надежностью. Для веерных дождевателей можно приобрести круглые, полосатые, регулируемые и нерегулируемые элементы. Роторные дождеватели отличаются сложной конструкцией. Расход воды контролируется благодаря особому расположению головки, что определяется необходимым радиусом. Орошение с помощью дождевателей может осуществляться на территории протяженностью от 1 до 30 м.

Контроллеры и датчики автополива Hunter выполняют разные задачи, которые определяются на стадии программирования. Питание устройств осуществляется от сети или аккумуляторов. Элементы управления можно выбрать как для наружного, так и для внутреннего монтажа.

Продвинутая система управления автополива позволяет программно управлять всему функциями

Не менее популярной системой орошения является автополив Гардена. В состав готового комплекта входят контроллер, полиэтиленовые трубопроводы и дождеватели. Система предназначена для орошения территории до 380 м². Это осуществляется благодаря выдвижным турбодождевателям, на которых регулируется дальность полива.

Контроллер оснащен датчиком дождя и влажности, вследствие чего проверяется влажностный режим окружающей среды и почвы. Цена автополива, рассчитанного на 20 м², составляет 60 000 руб. Организация автоматической поливочной системы для огорода, сада, газона или теплицы позволяет рационально использовать воду и одновременно насыщать почву необходимым количеством влаги, которая требуется для нормального роста зеленых насаждений. В зависимости от типа растений и площади территории можно самостоятельно организовать одну из разновидностей системы автополива, наиболее подходящую для конкретных условий, подробно изучив при этом особенности ее монтажа.

Бюджетный вариант полива

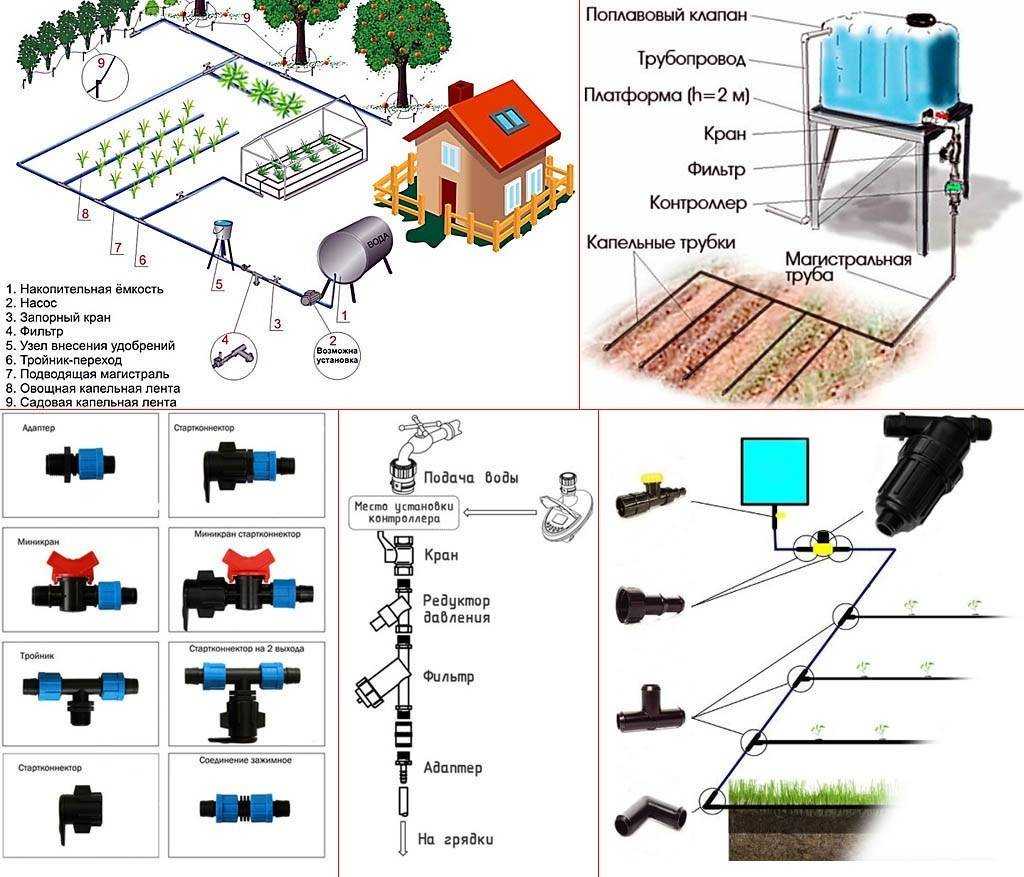

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон

Важно! На время застывания бетона фиксируем опоры распорками

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

Расчет системы

Начертив подробную схему полива, можно определить длину трубопроводов и подсчитать точное количество точек орошения (количество дождевателей и капельниц).

Что касается расчета сечения труб, а также определения объема накопительного резервуара и мощности насосного оборудования, то в этом плане все очень неоднозначно. Для осуществления правильных расчетов вам понадобится знать норму полива всех растений, высаженных на участке. При этом за основу вычислений должны браться теоретические знания гидродинамики, а этот вопрос требует отдельного изучения. Следовательно, для того чтобы избежать ошибок, лучше обратиться к услугам соответствующих специалистов или к представителям компании, торгующей комплектующими к системам автополива. Они смогут подобрать оборудование и элементы системы, которые подойдут именно к вашему участку.

Если же вы хотите все сделать самостоятельно, то простое решение проблемы, касающейся расчета оросительной системы, предлагает пользователь нашего портала.

В целом ход мысли правильный. Только при расчете следует учитывать высоту поднятия воды и силу сопротивления жидкости, возникающую при движении воды по трубам, а также при ее прохождении через разветвления (с большого диаметра на меньший). Если система полива является комбинированной (с дождевальным и капельным контуром), то ошибки в расчетах могут привести к неприятным последствиям.

Впрочем, подобная проблема легко решается установкой понижающего редуктора на входе в капельную линию. Редуктор позволяет снизить рабочее давление в капельном контуре до 1,5…2 Бар. При этом линия дождевального полива останется полностью работоспособной.

Линию капельного полива можно не подключать к общей магистрали, идущей от насоса, если накопительный резервуар находится на высоте, способной обеспечить эффективный полив.

Если речь идет о небольшой системе капельного орошения, то рассчитать ее гораздо проще. Тем более, что такая система, как мы уже говорили, может работать без насоса.

Проектирование системы автополива

Многие компании бесплатно предлагают упрощенную схему полива и предварительную смету на монтаж. К сожалению, на этом этапе заказчик не может оценить профессионализм инженеров. Он может сравнивать только цену, не разбираясь в нюансах.
Есть опасность выбрать самое дешевое предложение и получить некачественную работу. В любом случае такое бесплатное предложение – первый шаг для выбора подрядчика. Правильная фирма после этого предложит вам разработку проекта полива. Для правильного проекта потребуется максимальная информация о саде. Лучше всего – полный ландшафтный проект. Проект-схема автополива для участка площадью до 20 соток стоит 10–15 тыс. рублей.

Эта сумма может потом быть зачтена при заключении договора на монтаж.

Выбор рукавов для подземного полива

Для подземного полива не годятся водоводы с форсунками, фоггерами и другими устройствами, подающими воду струей. Они размывают почву и могут навредить корневой системе. При данном способе орошения жидкость подается по специальным трубкам — увлажнителям, через которые вода выливается очень медленно. Увлажнители делятся на постоянные и временные, а по конструкции — на трубчатые и кротовые.

Постоянные трубчатые увлажнители делают из пористых рукавов, перфорированных пластиковых или коротких гончарных труб с зазорами в местах соединения. Они рассчитаны на длительную эксплуатацию.

Основные характеристики постоянных увлажнителей:

• Диаметр — 50-75 мм;
• Длина — 50-200 м;
• Глубина закладки — 0,4-0,5 м.
• Расстояние между ветками — 0,7-2 м
• Уклон — 0,002-0,004.

Временная система подземного полива собирается из микропористых полиэтиленовых трубок. Они укладываются перед каждым посевом, и после уборки урожая их обычно выкапывают.

Основные характеристики временных увлажнителей:

• Диаметр — 16-20 мм;
• Длина — до 100 м;
• Глубина закладки — 0,15-0,3 м.
• Расстояние между ветками — 0,3-0,6 м.
• Уклон — 0,002-0,004.

Кротовые увлажнители укладываются в полости, проделанные специальными машинами.

Основные характеристики кротовых увлажнителей:

• Диаметр — 30-50 мм.
• Длина — 50-200 м;
• Глубина закладки — 0,15-0,3 м.
• Расстояние между ветками — 0,7-2,0 м.
• Уклон — 0,002-0,004.

В системе подземного капельного полива часто применяют сочащиеся шланги. В этих изделиях поверхность имеет пористую структуру с микроотверстиями, через которые вода проходит в почву.

Рукава для подземного полива можно сделать самостоятельно из перфорированных пластиковых труб для подземного использования диаметром не менее 16 мм с толщиной стенок не менее 0,4 мм. Можно также купить обычные пластиковые изделия и проделать в них отверстия диаметром до 3 мм или прорезать перфорацию длиной до 10 мм, шириной 0,5 мм с шагом 200-250 мм. Для предотвращения засорения отверстий на них надевают женские капроновые колготки.

Большой популярностью пользуются специальные трубы подземного полива с защитой от повреждения корнями или засорения почвой:

• Капельные трубки с защищенными эмиттерами, произведенными по технологии ROOTGUARD. Такая методика подразумевает эксплуатацию системы подземного полива с добавлением в воду препарата TREFLAND, который препятствует врастанию корней в изделия. Он эффективен только в сочетании с капельницами особой конструкции, разработанной этой же компанией. Технологию ROOTGUARD применяют многие компании для разработок собственных модификаций подземного полива.
• Шланги подземного полива Гардена. Изделия одноименной компании, выпускающей высококачественные аксессуары для полива сада и огорода. Эти многослойные армированные изделия большой прочности производятся в широком диапазоне размеров для любых типов почвы и видов растений.
• Трубы XFS от компании RainBird. Изделия изготавливаются с использованием самой современной на сегодняшний день технологии Copper Sheild, предотвращающей проникновение корней в капельницы. Такие качества капельницы приобрели благодаря наличию медных пластин, которые не допускают зарастание отверстий. Рукава отличаются гибкостью, что снижает количество фитингов для их соединений.
• Капельный шланг для подземного полива Eco Mat от компании Hunter. Представляет собой стандартный капельный шланг, обернутый во флиссовую оболочку. Можно применять для полива участков с небольшой толщиной плодородного слоя (до 10 см).

Сравнительные характеристики рукавов для подземного полива:

Модель	Шаг капельниц, см	Расход воды через капельницу, л/час	Давление рабочее максимальное, Бар
Hunter Eco-Mat	33	2,2	0,4-1
Rain Bird XFS Dripline	33	2,3	0,59-4,14
Verdi HMB-1207 (сочащийся шланг)	Вода проходит по всей поверхности	1-10	0,5-2
