Монтаж дымоудаления

Оконный привод

Вентиляция помещения может осуществляться через окна. Такой вариант оптимален для цокольных этажей, подвалов, кладовок. Для этого в покрытии создают проемы стандартных размеров. На лестничных площадках предусмотрены застекленные отверстия в наружных стенах каждого этажа.

Когда используют оконный привод:

• при открытии/закрытии фрамуг в местах с затрудненным (неудобным) доступом (крышные окна и монтированные высоко над уровнем пола);
• в старых помещениях с массивными окнами и большими проемами, зданиях культурного отдыха (церковь, концертный зал и др);
• в сооружениях с существенной ветровой нагрузкой (многоэтажки, дома на морском берегу и на степных территориях);
• с целью упрощения открытия/закрытия фрамуг людьми с ограниченными физическими возможностями или пациентами медицинских учреждений;
• в комплектации систем дымоудаления, «умный дом».

Оконный привод может быть использован для автоматизации управления в жилых помещениях, офисных зданиях, промышленных предприятиях.

Другие полезные статьи:

Вытяжные вентиляторы дымоудаления

Установка вентиляторов

Для противодымной защиты используют приточные и вытяжные вентиляторы с электродвигателем категории С, способные функционировать до 90 минут при температуре около 600°С. Работа устройства должна быть полностью контролируемой (во избежание разрастания масштабов пожара, подача приточного воздуха — 1 м/с — не более объемов отводимого).

Вентиляторы и клапаны подпора воздуха могут частично «регулировать» направление пламени, создавая высокое давление на участке, смежном с территорией возгорания. Воздухозаборные решетки для них размещают на расстоянии более 6 м от приборов дымоудаления.

• крепление стаканов под вентилятор;
• расположение КД на шахтах под потолком;
• монтаж вентилятора на стакан (с поддоном или без);
• проверка герметичности конструкции и устранение зазоров;
• подключение автоматики, контура заземления, подвод электричества;
• проверка работоспособности.

Организация огнезащиты

Как правило, огнезащитное покрытие для воздуховодов представляет собой рулонный материал, предназначенный непосредственно для обмотки и изоляции отвода, предупреждения попадания продуктов горения в систему вентиляции. Популярностью пользуются огнестойкие краски и штукатурка. Специальный состав обладает высоким огнеупорным пределом (более Еi90), создавая термостойкий экран.

Вермикулитовые плиты и минераловатные маты фиксируют металлическими шпильками. Существуют универсальные составы — для крепления на воздуховоде с любым покрытием и специальные, требующие конкретной основы.

Этапы монтажа огнезащиты:

• предварительная зачистка поверхности;
• раскрой состава;
• подготовка и нанесение клея (на трубу);
• декоративная обработка фольгой.

Роль клапанов дымоудаления и их монтаж

Клапаны дымоудаления открывают проем шахты на этаже возгорания, в то время, как противопожарные, наоборот, закрываются, пресекая продвижение огня по СВ. В нормальном положении дымовой клапан закрыт, а огнезадерживающий — открыт. Управление ними осуществляется дистанционно, в автоматическом режиме или вручную.

Производители выпускают универсальные клапаны двойного действия КПУ-3, объединяющие нормально открытые и нормально закрытые (монтаж в вентиляционных системах промышленных зданий с предусмотренным газовым или порошковым пожаротушением). Модели бывают взрывозащищенными, морозостойкими и коррозионностойкими.

Строения с большими теплоизбытками не требуют наличия обратных клапанов. Пример подключения противопожарных клапанов и клапанов дымоудаления (изображение увеличивается по клику):

Монтаж осуществляется согласно ДБН В.1.1 – 7:2002. Этапы работы:

• проверка огнестойкости уплотнения и ее соответствия огнестойкости ограждающей конструкции;
• установка распорок для предотвращения перекосов, правильная фиксация клапана;
• обмуровка и снятие распорок.

Источник

Лестничная клетка

Ширина двери из коридора в лестничную клетку (м)Высота двери из коридора в лестничную клетку (м) Ширина входной двери непосредственно на улицу

Высота входной двери непосредственно на улицу

Количество тамбур-шлюзов12345 Ширина двери на выходе из здания в тамбур-шлюз №1 (м)

Высота двери на выходе из здания в тамбур-шлюз №1 (м)

Ширина двери на выходе из здания в тамбур-шлюз №2 (м)

Высота двери на выходе из здания в тамбур-шлюз №2 (м)

Ширина двери на выходе из здания в тамбур-шлюз №3 (м)

Высота двери на выходе из здания в тамбур-шлюз №3 (м)

Ширина двери на выходе из здания в тамбур-шлюз №4 (м)

Высота двери на выходе из здания в тамбур-шлюз №4 (м)

Ширина двери на выходе из здания в тамбур-шлюз №5 (м)

Высота двери на выходе из здания в тамбур-шлюз №5 (м)

Площадь пола лестничной клетки (м2)Тип остекленияОдинарное спаренное остеклениеДвойное раздельное остеклениеПлощадь остекления в лестничной клетке (м2)

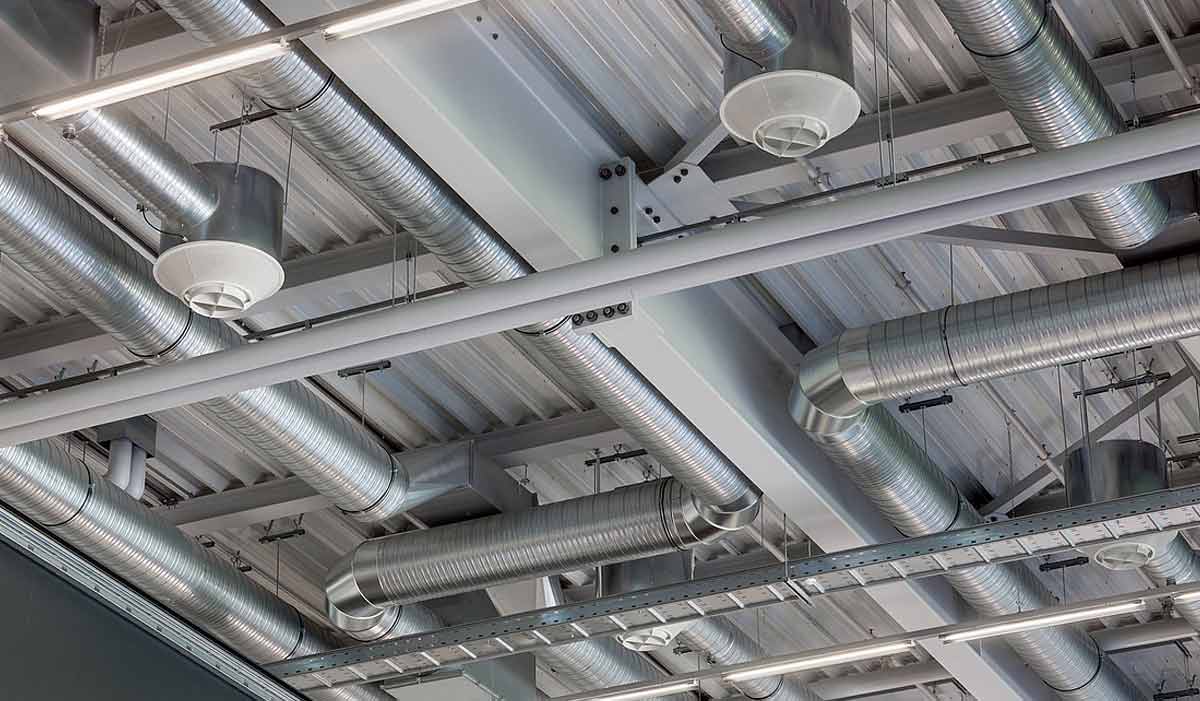

Принцип работы противодымной вентиляции

Противодымная вентиляция по принципу работы представляет собой специальную систему удаления дыма и продуктов горения из закрытых помещений. Как правило, монтируется такая система в местах большого скопления людей, но где нет естественного доступа свежего воздуха.

Установка противодымной вентиляции обязательна для:

• залов;
• пассажей;
• сцен театров;
• помещений с массовым скоплением людей.
• помещений закрытых автостоянок.

Также для безопасности эвакуации при пожаре вентиляционные системы дымоудаления устанавливаются по пути следования людей с потенциального места возгорания (в холлах, коридорах).

Помимо удаления дыма системы противодымной вентиляции выполняют следующие функции:

• снижают воздействие дыма и выделяемых продуктов горения на оборудование, технику и материалы;
• поставляют свежий воздух в помещения, где сотрудники не прекращают работу в ночное время;
• оказывают пожарникам содействие в тушении пожара.

Таким образом, противодымное оборудование устанавливается в тех местах, где критически важно максимально быстро удалить продукты горения (в том числе и дым) из внутреннего объема помещения во время пожара или начальных этапов горения. Особенно актуальны системы противодымной вентиляции в местах повышенной пожароопасности и большого скопления людей, а именно – на гражданских и промышленных объектах.

Для обеспечения всех вышеуказанных функций в системе дымоудаления, как правило, используют:

Для обеспечения всех вышеуказанных функций в системе дымоудаления, как правило, используют:

• каналы вентиляции (коллекторы, воздуховоды или шахты) повышенной огнестойкости для обеспечения сохранности оборудования во время пожара;
• специальные вентиляторы повышенной мощности, которые устойчивы к воздействию высоких температур и не деформируются под их длительным воздействием;
• клапаны противодымной вентиляции на каждом участке системы (огнесдерживающий и противодымовой);
• экраны и двери, устойчивые в воздействию дыма и газа, и не допускающие их проникновения в помещение.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Ваши вопросы о необходимости устройства системы дымоудаления:

10.12.2018

Вопрос:

Здание 4 этажа, нежилое, общая площадь 8000 кв.м. На первом этаже магазин 850 кв.м., нужна ли система дымоудаления в магазине!?

10.12.2018

Ответ:

Удалять дым необходимо, согласно СП 7.131302013. пункт 7.2 подпункт «ж)» из торговых залов больше 50 м2 и где нельзя осуществить естественное проветривание. Пункт 8.5 того же СП определяет проветриваемое помещение или нет

26.10.2018

Вопрос:

Производственное помещение 1.600 м2, крыша выполнена в виде шедовых окон(домиком), получается на всей площади таких пять шедовых окон, класс пожаробезопасности Б 2. Требуется ли мне эта система? Если в производстве у меня выполнено все по проектам: пожарный водопровод, спринклерная система, система оповещения и эвакуации людей. Требуется или нет и на каких это основывается требования.

26.10.2018

Ответ:

Требования по СП 7.13130.2013, пункт 7.2 подпункт е): дымоудаление предусмотреть из каждого производственного или складского помещения с постоянными рабочими местами ( а для помещений высокого стеллажного хранения — вне зависимости от наличия постоянных рабочих мест), если эти помещения отнесены к категории А, Б, В1, В2, В3 в зданиях I-IV степени огнестойкости, а также категории В4, Г или Д в здании IV степени огнестойкости.

Естественное дымоудаление можно сделать через окна только если здание одноэтажное п.7.10 того же 7.13130.2013.

Пункт 7.1 того же СП 7.13130.2013, что если делаешь дымоудаление, то нужно делать компенсацию дымоудаления. Последний абзац.

Пункт 7.9 того же СП 7.13130.2013: площадь помещения (зоны) приходящаяся на одно дымоприемное устройство, должна составлять не более 1000 м2

Окно должно автоматически открываться (есть механический привод или пиропатрон (но этот вариант хуже), он одноразовый) — потом пиропатрон менять. Приводами лучше открывать, но для них нужна автоматизация связанная с системой пожарной сигнализации. Но Вы помимо дымоудаления получите возможность сделать естественную вентиляцию через автоматически открываемые фрамуги в этих фонарях

Расчет составляется менее чем за 1 рабочий день, если есть раздел АР, и ориентировочно какие материалы находятся в помещении и сколько этого материала в килограммах. Это по разделу ТХ можно посмотреть.

08.10.2018

Вопрос:

Необходимо ли делать систему дымоудаления для одноэтажного автосервиса?

08.10.2018

Ответ:

Для одноэтажных зданий чаще всего не требуется система дымоудаления, т.к. присутствуют двери, ворота, открываемые окна.

Но для помещений стоянки(хранения) автомобилей система дымоудаления требуется, можно установить крышный люк с автоматическим открыванием при срабатывании системы пожарной сигнализации, которая обязательно так же должна присутствовать.

02.10.2018

Вопрос:

Имеется офисное семиэтажное здание, в котором на первом этаже три изолированных с отдельными входами торговых помещения площадью 80м2, длина помещений 14.1м, В каждом помещении имеется два выхода: один с тамбуром, второй эвакуационный и загрузочный без тамбура. Нужно ли делать удаление дыма?

02.10.2018

Ответ:

Случаи, когда надо делать для Вашего объекта: 1. Для коридоров и холлов, при высоте здания более 28 метров; 2. Если коридоры длиной более 15 м и не имеют возможности проветриваться, т.е. должны быть открывающиеся окна. 3. Если помещения сообщаются с незадымляемой лестничной клеткой, то дымоудаление необходимо в самих помещениях

В помещениях, где есть дымоудаление, необходимо делать компенсацию(подачу воздуха)

Индивидуальное проектирование

Сложность структуры противодымной зашиты определяется следующими факторами:

• требования пожарной безопасности для общественных, производственных, жилых и других объектов;
• архитектурные особенности объекта (аэродинамические характеристики, сложность установки вентиляции и т.д.);
• содержимое помещений (включая материалы интерьера);
• доступный бюджет (например, воздуховоды дымоудаления должны быть огнеупорными, но подходящий материал можно выбрать самому);

Противопожарная вентиляция состоит из системы дымоудаления, системы подачи воздуха в пожарные коридоры и лестничные клетки. Система дымоудаления включает в себя систему воздуховодов, изолированных огнезащитным материалом (например ) с требуемым пределом огнестойкости, вентиляторов дымоудаления, противопожарных клапанов и автоматики. В систему подачи воздуха входят вентиляторы подпора, воздуховоды приточной системы вентиляции, противопожарные клапаны, в качестве огнезадерживающих заслонок в общеобменной вентиляции.

Противопожарная вентиляция предназначена для максимально быстрого удаления дыма и продуктов горения от эвакуационных путей и способна работать с запыленными газовоздушными смесями при высоких температурах. По правилам противопожарной безопасности вентиляторы дымоудаления должны обладать высокой производительностью, а дымоудаляющие воздуховоды изготавливаются большого сечения, чтобы обеспечить проток большого объема воздушной смеси. Тонколистовой металл воздуховода под воздействем огня быстро раскаляется и начинает деформироваться, из-за чего дымоотводящая магистраль разгерметизируется и не исключено попадание в соседние помещения дыма и продуктов горения. Поэтому воздуховоды противопожарной вентиляции должны быть огнеизолированы.

В зависимости от схемы вентиляции на вытяжных и приточных воздуховодах устанавливаются клапаны дымоудаления и противопожарные клапаны, соответственно. В общеобменной системе вентиляции устанавливаются противопожарные клапаны с открытой огнезащитной заслонкой. При срабатывании противопожатной автоматики, клапан закрывается, и таким образом, блокирует проникновение дыма в соседние помещения. Клапаны дымоудаления устанавливаются в воздуховодах противопожарной вентиляции. Противопожарная заслонка открывается при срабатывании автоматики, а при нормальных условиях – закрыта. В зависимости от типоразмера воздуховодов, противопожарные клапаны производятся круглого и прямоугольного сечений.

Сейчас невозможно представить современный проект помещений и зданий любого назначения без противопожарной системы вентиляции, призванной предотвратить человеческие жертвы при возникновении пожаров.

для подачи воздуха в лестничные клетки и шахты лифтов зданий, создавая избыточное давление в этих помещениях, чтобы предотвратить проникновение дыма

Канальные вентиляционные системы являются своеобразными артериями архитектурных сооружений, опоясывающими и соединяющими между собой почти все помещения в здании. Плохая или недостаточная вентиляция , не изолированные воздуховоды могут способствовать при возникновении пожара распространению огня и дыма в соседние помещения. Для того чтобы повысить пожаробезопасность зданий, прибегают к устройству дополнительной специальной противопожарной вентиляции.

Согласно Строительным Нормам и Правилам противопожарные вентиляционные системы обязательны для архитектурных сооружений и зданий высотой более десяти этажей, подвальных помещений, не имеющих естественного притока воздуха, а также для производств и общественных мест, где возможно большое скопление людей (больницы, школы, торговые центры и пр.).

Основное назначение противопожарной или противодымной вентиляции — обеспечить на начальном этапе возникновения пожара условия для безопасной эвакуации находящихся в помещении людей, то есть максимально задержать распространение огня и дыма по всему зданию.

Когда нужно дымоудаление?

В интернете крайне мало информации, где именно нужна система противодымной вентиляции.Нормы дымоудаления написаны сложным языком и разбросаны по разным нормативным документам. В этом разделе я собрал самую важную информацию. Вам осталось пройтись по списку и понять – требуется ли система противодымной вентиляции в вашем конкретном случае?

Система вытяжной противодымной вентиляции (дымоудаления) требуется:

1. из коридоров и холлов любых зданий более 9 этажей, кроме производственных;

2. из коридоров в подвальных и цокольных этажах любых зданий, где есть помещения с постоянным пребыванием людей на этих этажах;Например, дымоудаление требуется из коридора подвального этажа жилого дома, где расположены офисы, или мастерские. При этом, если выход из такого офиса происходит сразу на улицу- дымоудаление не требуется.

3. из коридоров длиной более 15 метров без открывающихся наружных окон;Дымоудаление из таких коридоров не требуется в одноэтажных зданиях и производственных зданиях с негорючими веществами. Также не требуется, если во всех помещениях этого коридора нет постоянных рабочих мест, а двери из помещений выполнены в дымогазонепроницаемом исполнении.

4. из атриумов и пассажей;

5. из складов со стеллажным хранением высотой более 5,5 метров, где хранятся материалы способные гореть и воспламеняться;

6. из производственных и складских помещений, но только с постоянным пребыванием людей, где используются материалы способные гореть и воспламеняться;

Постоянное пребывание людей – это более 6 часов в сутки или 2 часа непрерывно в течение суток.

7. из производственных и складских помещений с постоянным пребыванием людей, в деревянных зданиях, либо зданиях из других горючих материалов;

8. из помещений без открывающихся наружных окон площадью более 50 м

2

8.1 с массовым пребыванием людей, массовое пребывание — на 1 м

2

свободной площади находится более 1 человека. Например: залы совещаний, учебные аудитории, обеденные залы, зрительные залы театров и кинотеатров. Актуально для всех помещений, где много людей и мало окон. Часто заказывают проект дымоудаления из обеденного зала ресторана в подвальном помещении вместе с проектом вентиляции ресторана.8.2 c постоянными рабочими местами, где используются или хранятся горючие материалы. Например: читальные залы, книгохранилища, выставки или архивы без открывающихся окон

9. из помещений без открывающихся наружных окон вне зависимости от площади:9.1 торговых залов магазинов;9.2 офисов;9.3 гардеробных площадью более 200 м

2

Дымоудаление не требуется из торговых залов (9.1), офисов (9.2), если помещение менее 800 м

2

расположено на 1 этаже жилого здания или пристроено к жилому дому и имеет выход сразу на улицу, при этом от самого дальнего помещения до выхода должно быть не более 25 м.Например: Если офис менее 800 м

2

,но от самого дальнего помещения до выхода более 25 м – дымоудаление потребуется.

9.4 автодорожных и коммуникационных тоннелей при их соединении с подземными этажами здания.

10. из любых крытых паркингов для автомобилей, а также изолированных рамп для въезда автомобилей на этажи.

Система дымоудаления из автостоянки. Применение струйных вентиляторов для парковок в российских нормах не регламентируется!

11. из любых помещений в которые есть выход в незадымляемые лестничные клетки, вне зависимости от их площади и наличия открывающихся окон. Например, коридор менее 15 метров, но выход из него — через незадымляемую лестничную клетку. В таком случае делаем систему дымоудаления в коридоре, а приток – в лестницу.

Незадымляемая лестничная клетка – это внутренняя лестница для эвакуации людей при пожаре в зданиях более 9 этажей (или высотой более 28 метров). Необходимо чтобы рассматриваемое помещение полностью соответствовало всем перечисленным в пункте условиям. Если какое-то требование к помещению не выполняется – дымоудаление не требуется.

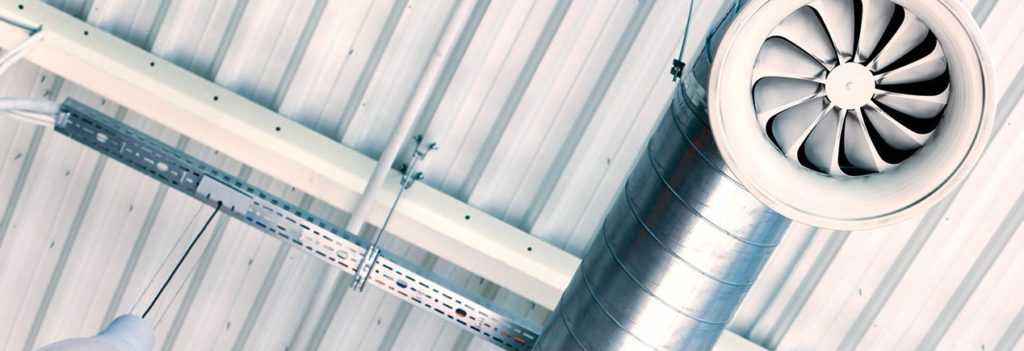

Части конструкции и принципы ее работы

Системы вытяжной противодымной вентиляции составляются из комплекса деталей и приборов, отлаженная работа которых обеспечивает безотказное действие всей конструкции при чрезвычайных ситуациях.

Система дымоудаления состоит из следующих элементов:

• Дымовые датчики;
• Вентилятор дымоотвода;
• Вентилятор подпора;
• Противопожарный клапан;
• Люк дымоудаления;
• Вентиляционные каналы.

Видимая часть системы — это небольшие датчики, которые реагируют на появление дыма в помещении. Их обычно устанавливают под потолком во всех квартирах и офисах — поэтому внешний вид этого прибора известен каждому.

Датчики активируют систему дымоудаления и посылают сигнал, который помогает определить место возгорания и начать эвакуацию.

Процесс оповещения о возгорании и алгоритм работы системы противодымной вентиляции может иметь разную степень автоматизации:

1. Автоматический. При реагировании одного или нескольких датчиков система сразу начинает вывод продуктов горения и оповещение людей об эвакуации.
2. Полуавтоматический. Приборы передают сигнал о возгорании на центральный пункт, после чего активируются противопожарные системы.
3. Ручной. Датчик оповещает о задымлении, после чего персонал здания включает системы вентиляции и организует вывод людей из помещений.

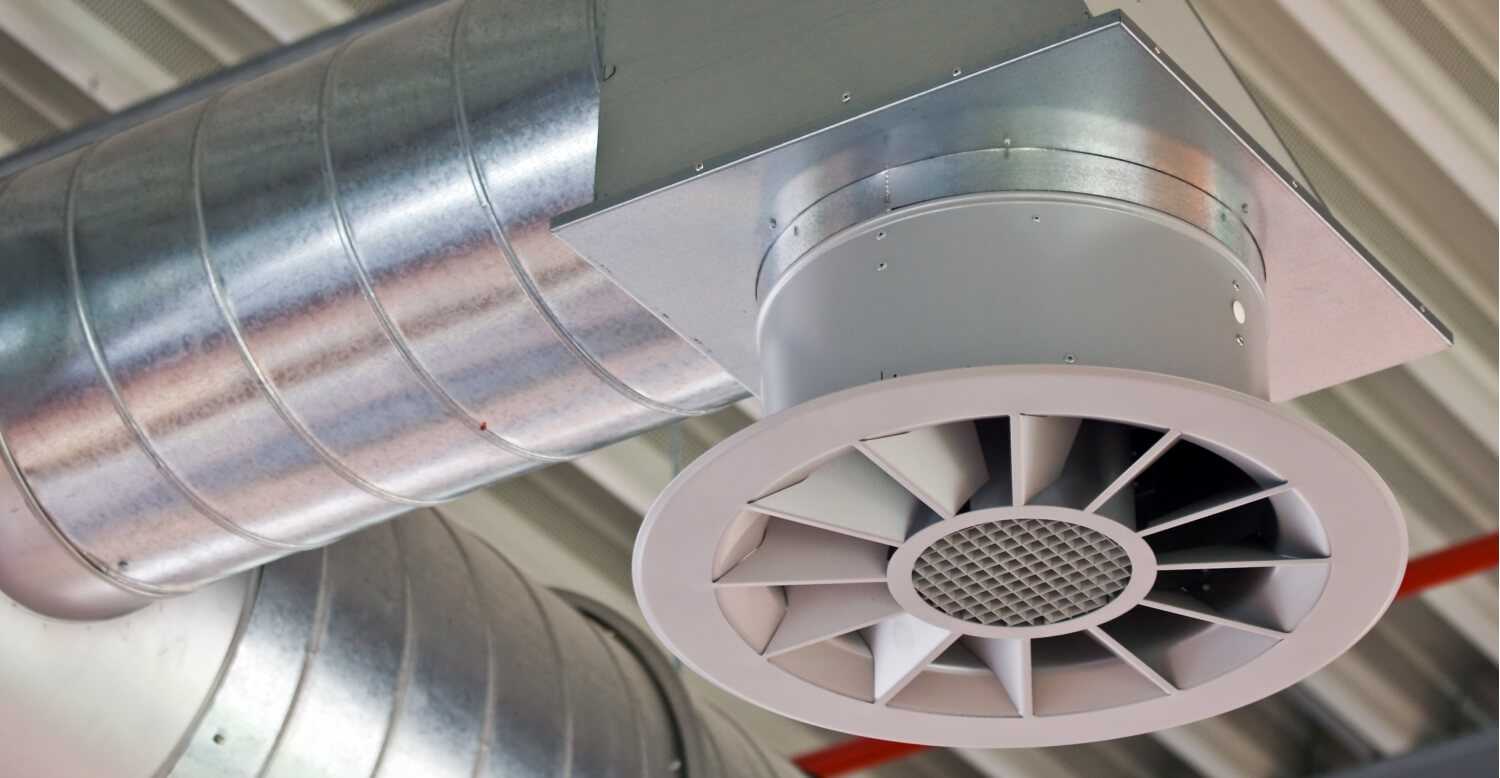

Вентиляторы для дымоудаления должны обладать высокими показателями огнеустойчивости и мощности. Они должны работать даже при сильном нагревании воздуха в шахте. Для дополнительного охлаждения и экономии места вентиляторы как правило помещают на крыше зданий.

Подачей свежего воздуха с улицы обеспечивается создание давления в проходах эвакуации, что обеспечивает хорошую видимость и комфортный проход людей.

Важной частью вентиляции дымоудаления являются противопожарные клапаны, которые регулируют отвод и подачу воздуха в различные помещения. Именно эти клапаны помогают избежать сильного задымления комнат, примыкающих к объекту возгорания

Принцип работы системы в случае возникновения пожара:

• огнезадерживающие клапаны не дают пламени разгореться от поступления воздуха в очаг возгорания;
• дымовые – выводят нагретый воздух по шахтам вентиляции;
• клапаны вентилятора – с помощью свежего воздуха очищают помещения от дыма, газов и ядовитых паров, возникающих во время пожара;

На крыше зданий устанавливаются люки, через которые происходит вывод дыма на улицу. Они автоматически открываются при включении вентиляции дымоудаления.

Шахты для проведения задымленного нагретого воздуха, изготавливают из огнеупорного металла (как правило, стали) с высокой толщиной стенок, что обеспечивает их прочность и устойчивость к высоким температурам.
