Что такое система принудительной вентиляции

Расчет принудительной вентиляции

Правильный выбор типа системы принудительной вентиляции прежде всего зависит от точного расчета всех показателей, связанных с ее работой. Перед началом проектирования необходима проверка эффективности уже установленных в здании элементов вентиляции.

Именно привязка к имеющимся воздуховодам и будет той отправной точкой в расчете всех параметров. В дальнейшем учитываются следующие моменты:

• площадь и объем помещений квартиры;
• особенности конструкций оконных проемов, дверных блоков, балконов, лоджий, тамбуров и коридоров здания, относящихся к зонам общего пользования;
• имеющиеся воздушные потоки и их характеристики – постоянные, временные, естественные, искусственные, направление и сила их перемещения;
• расположение, линейные размеры и уровни установки приточных и отводящих вентиляционных отверстий.

норма принудительного воздухообмена по количеству людей

Важным моментом в выборе установки принудительной вентиляции в помещениях выступают нормативные требования к воздухообмену в квартире, действующие для разных по целевому назначению помещений.

Например, для помещений в квартире многоэтажного дома показатели циркуляции воздушных масс должны составлять:

• для жилых комнат – спален и гостиных – 3 куб. метра воздуха на 1 кв. метр площади комнаты в час;
• для туалета и ванной комнаты, независимо от площади, этот показатель составляет уже 25 куб. метров в час.

нормы принудительного воздухообмена

Одним из важных моментов, связанных с выбором типа системы и способа установки принудительной вентиляции в квартире, является учет особенностей функционирования уже установленной системы.

Так, довольно часто в многоэтажных домах наблюдается такое явление, как обратная тяга, когда поток резко меняет направление движения, и вместо отвода воздух всасывается обратно в помещение.

Все эти данные в совокупности и позволяют определить основные требования к оборудованию принудительной вентиляции и условиям его установки. Этого достаточно, чтобы перед тем как сделать принудительную вентиляцию, определиться с ее типом, принципом работы основных элементов и параметрами электрооборудования.

Стоимость монтажа приточно вытяжной вентиляции

Конечная цена услуг всегда будет складываться из сложности отдельных этапов.

Придётся ли бурить стены? Будут ли высотные работы? Сколько трасс, какой длины и какое количество элементов будет в сети?

• Монтаж каждой дополнительной ветки будет стоить 900-2000 руб. В среднем – 250-450 рублей за м3 воздуховодов.
• Высотные работы обойдутся в 6-12 тыс. руб.
• Установка рекуператора обходится в 5-25% от его цены.

Цены

• Монтаж приточных установок от 13 000 руб
• Монтаж приточно-вытяжных установок от 20 000 руб
• Монтаж вытяжных установок от 1 100 руб
• Монтаж воздуховодов от 150 руб
• Монтаж вентиляторов от 3 000 руб
• Монтаж решеток и автоматики от 300 руб

ВЫТЯЖНАЯ ПРИНУДИТЕЛЬНАЯ ВЕНТСИСТЕМА

Принудительная вытяжная вентиляция может быть общедомовой или локальной.

Основные требования к вытяжным установкам:

1. В них используются электрические вентиляторы одного из двух видов – осевые или радиальные. Первые устанавливаются на входе в вентканал, вторые – внутри самого канала.
2. Мощность вентилятора должна быть правильно рассчитана и обеспечивать достаточный воздухообмен.
3. Во влажных помещениях устанавливаются электрические вентиляторы с высоким уровнем электрозащиты.
4. Уровень шума при работе двигателей вентоборудования не должен превышать допустимые показатели 60 дБ.
5. Рекомендуется устанавливать выключатели для вентиляции внутри того помещения, где она находится, а не снаружи. Включение должно быть ручным, а выключение можно автоматизировать по таймеру или уровню остаточной влажности.

Технические особенности организации принудительного воздухообмена зависят от условий помещений – ванная с повышенной влажностью или кухня с газовой плитой и необходимостью удаления продуктов горения.

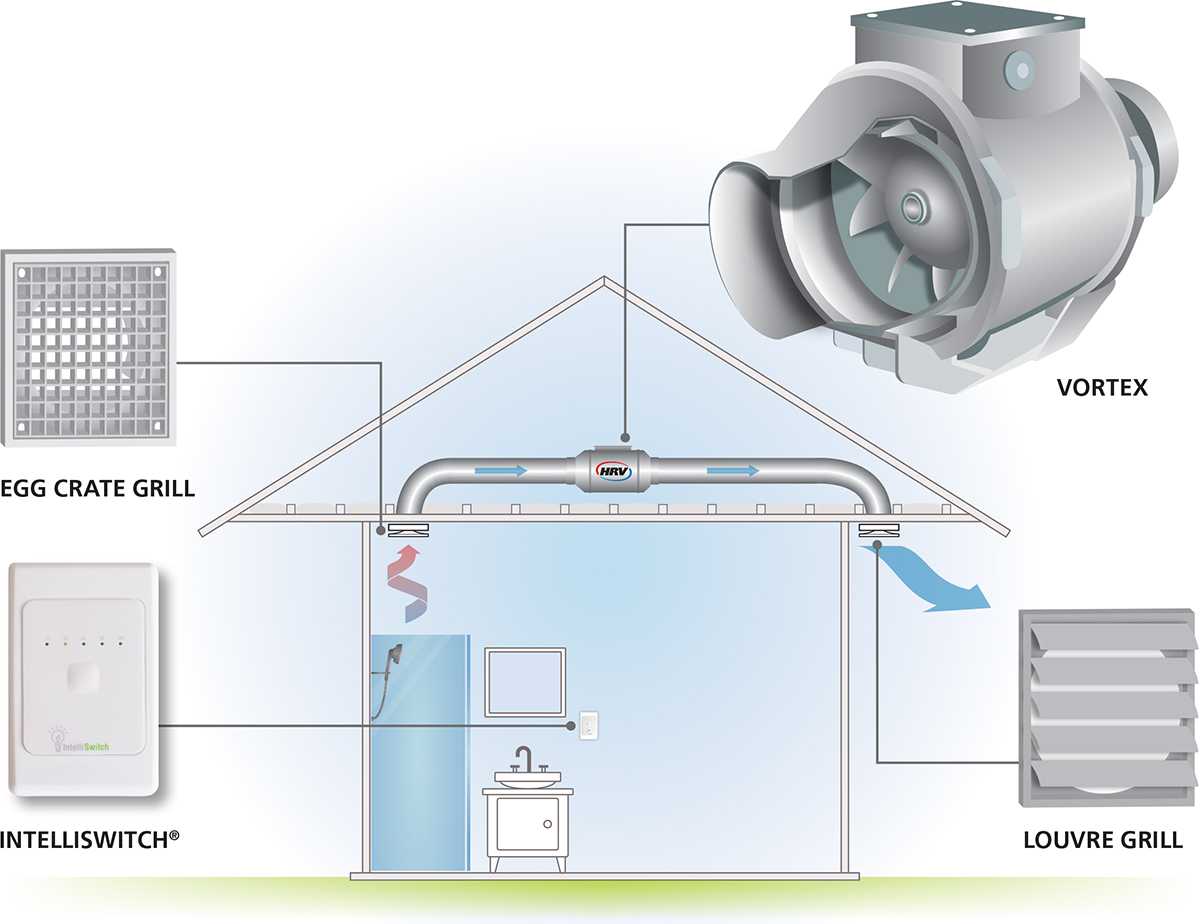

Вытяжка в ванной и туалете

Принудительная вентиляция в ванной комнате и туалете наладит хороший воздухообмен в квартире. Избежать «прерывание» этого процесса поможет вытяжной вентилятор

Приобретая его следует обратить внимание на некоторые нюансы

Вентиляция под декоративной обшивкой

Диаметр патрубка вентилятора должен соответствовать сечению вентиляционного отверстия (обычно – 100 или 125 мм).
Конструкция не должна содержать обратный клапан, так как он быстро засоряется и ломается.
Не практичны модели с закрывающимися жалюзийными решетками, которые в нерабочем состоянии вентилятора, не дают возможности воздуху двигаться естественным способом. Это усугубит микроклимат в ванной, влага не сможет удаляться, канализационные запахи не будут выветриваться.
Лучше модели без защитной сетки – чем больше площадь проходимости для воздуха, тем он качественнее.
Если приобретается прибор с таймером, то отсчет времени всегда рекомендуется ставить только на отключение, но не на включение

Так как, находясь в ванной с включенным вентилятором можно простыть, особенно это важно для семей с детьми.
Не экономьте на мощности за счет более тихой работы устройства. Ванна и туалет – не те места, где нужен такой дисбаланс.. Установка вытяжного вентилятора очень простая

Если удалось приобрести устройство с диаметром патрубка, соответствующим вентиляционному отверстию, то оно легко монтируется, например, на шурупы, идущие в комплекте. В ванной, облицованной плиткой, устанавливают на полимерный клей

Установка вытяжного вентилятора очень простая. Если удалось приобрести устройство с диаметром патрубка, соответствующим вентиляционному отверстию, то оно легко монтируется, например, на шурупы, идущие в комплекте. В ванной, облицованной плиткой, устанавливают на полимерный клей.

Желательно не подключать вентилятор к включателю света. Он должен работать тогда, когда в санитарной комнате никого нет. Потому, рекомендуется для вентилятора монтировать отдельный выключатель.

Вентиляция. Нужна ли

Кто из нас любит пыль и сквозняки? Какими только средствами не пользуются хозяйки, чтобы избавиться от ненавистной грязи. При отсутствии нормальной циркуляции воздушных потоков в помещении в вашем доме накопится такое количество пыли, что избавиться от нее будет практически невозможно.

Вентиляция

Предотвратить это поможет принудительная вентиляция в комнате. Для чего еще она нам необходима? Рассмотрим основные аспекты:

• Мы стремимся к повышенному уровню комфорта проживания. Поэтому старательно утепляем помещение. Однако это приводит не только к сохранению тепла в комнате, но и к герметизации помещения. Чтобы это устранить, необходимо использовать устройство естественного регулирования воздушных потоков.
• В основном, схема постройки наших домов имеет советские нормы. Это значит, что схема вентиляции в таких домах фактически отсутствует. Циркуляция воздуха достигается за счет открытых дверей и окон в помещении. Согласитесь, такой способ имеет низкую эффективность для получения свежего воздуха.
• Многие из нас заводят домашних животных в домах. От них исходят не только запах, животные линяют. Частички шерсти постоянно находятся в воздухе. Это не только загрязняет его, но и способствует развитию аллергических заболеваний. Для предотвращения этого необходим постоянный поток воздушных масс в помещении, способный притоку свежего воздуха.

Схема вентиляции: какую выбрать

Вентиляция в каркасном доме может быть реализована по нескольким схемам. Но в целом идея у них общая. Различными путями внутрь здания попадает свежий воздух с улицы, а специально оборудованная вытяжная система, установленная в хозяйственных помещениях, вытягивает отработанный воздух наружу. Между помещениями с приточной и вытяжной вентиляцией осуществляется переток воздушных масс.

Самый простой способ организации перетока воздуха между комнатами – предусмотреть щели под межкомнатными дверями. Именно поэтому установка дверей должна выполняться с организацией определенного зазора между нижней частью полотна и напольным покрытием.

Если же конструкция не позволяет организовать этот зазор, необходимо сделать вентиляционные решетки в стене либо установить переточные каналы, чтобы циркуляция воздуха присутствовала. В крайнем случае делают самостоятельную вентиляцию внутри комнаты, но это значительно сложнее и дороже.

В любом случае, каждая более сложная и дорогая система вентилирует помещение лучше и энергоэффективнее, чем более дешевая и простая.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение комнаты	Подача	Отток
Гостиная	200 кубометров/ч	200
Спальня	250 кубометров/ч	200
Коридор	—	50
Кухня	100 кубометров/ч	150
Совмещенный санузел	50 кубометров/ч	автономная
Всего (необходимый минимум)	600 кубометров/ч	600

Рассмотрим виды и принципы работы

В многоквартирном доме вертикальный короб шахты для вентиляции начинается в подвале и выходит на крышу. В каждой квартире ответвления заканчиваются решетками.

В зданиях предусмотрены три вида вентиляции:

1. Естественный отток воздуха за счет перепадов давления в шахтах.
2. Принудительная тяга на вентиляторах для притока и вывода воздуха. При автономной системе вентилятор работает на фасаде здания. Ставятся приточные клапаны. При централизованной сети в доме круглосуточно создают тягу приточные и вытяжные агрегаты.
3. Комбинированные варианты. Воздух подается принудительно и естественным образом уходит через шахту. При втором варианте приходит через окна, выводится с помощью вытяжных вентиляторов.

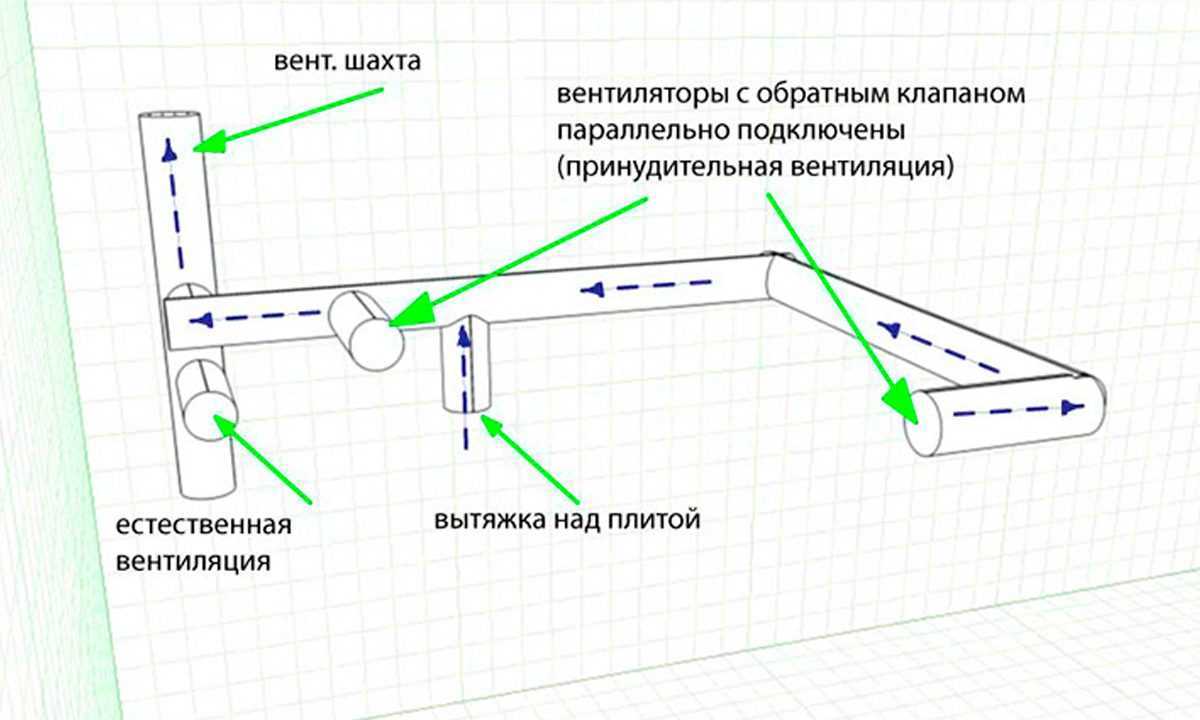

Подключение вытяжки своими руками нарушает стандартную вентиляцию. При установке пробивают отверстие, но сечение шахты не меняется. Чтобы улучшить воздухообмен ставят клапан-хлопушку. Он блокирует обратную тягу при работе вытяжки. После ее выключения клапан открывается.

Не знаете какую модель кухонной вытяжки с подключением к вентиляции лучшие выбрать, предлагаем ознакомиться с рейтингом.

Приточная и приточно-вытяжная модели вентилирования

Установка приточной системы вентиляции воздуха необходима лишь в том случае, если помещение не обеспечивается притоком свежего воздуха в нормальном режиме. Такая ситуация чаще всего случается при модернизации жилища и установке современных металлопластиковых окон.

Рассчитанные на большие офисные помещения окна из металла и пластика надежно обеспечивают герметизацию помещений, но при этом в них устанавливаются промышленные установки кондиционирования. В условиях квартиры металлопластиковые окна просто герметизируют помещения, препятствуя доступу воздуха внутрь. Как результат, циркуляция воздушных масс прекращается, воздух застаивается.

Принудительная приточная вентиляция в таком случае обеспечит движение потоков воздуха. Правда, при этом, кроме вентилятора и фильтров, придется оборудовать систему еще и другими элементами, обеспечивающими нагрев поступающего воздуха. Эти устройства обеспечат энергоэффективность работы вентиляционной системы.

Установка дополнительных вентиляторов, жалюзи, фильтров и рекуператора осуществляется в специальных сквозных отверстиях, проделываемых в наружной стене здания. Такое отверстие – единственный способ установить оборудование принудительного вентилирования, ведь забор воздуха должен осуществляться с улицы.

схема работы рекуператора

Принудительная приточно-вытяжная вентиляция требует для установки несколько каналов. Одни пропускают воздух внутрь, через другие он отводится наружу. Отдельные модели оборудуются жалюзи и регулируемыми клапанами для регулировки потока. Летом просвет увеличивается, а вот в зимние месяцы, наоборот, уменьшается для обеспечения сохранения тепла.

Кроме наружных жалюзи и воздухозаборника, в системе обязательно устанавливается фильтр из нержавеющей металлической сетки. Он обеспечивает надежную защиту от проникновения в жилище мелких грызунов, птиц, крупных насекомых.

Гидрофобный фильтр позволит защитить оборудование от влаги. А специальная система фильтров задерживает продукты горения и частицы загрязнений, находящиеся в воздухе. Регулируемые клапаны дают возможность устанавливать зазор таким образом, чтобы поток успевал нагреваться в холодное время года и охлаждаться в теплое. Кроме этого, регулируемый клапан позволяет обеспечить циркуляцию потоков и без включения принудительной вентиляции. Биофильтр обеспечивает задержку таких опасных аллергенов, как пыльца растений.

Постоянная работа кулера требует снижения уровня фонового шума, для этого в корпус дополнительно вставляются звукопоглощающие элементы. Звуковые барьеры не только поглощают, проникающий со стороны улицы, но и вибрацию работающего электромотора.

Для управления приточно-вытяжной вентиляцией устанавливается блок автоматики. С его помощью устанавливается режим работы оборудования, интенсивность потока, задаются дополнительные параметры, например, температура подогрева и периодичность включения.

Инженерно-технические решения по комплектованию оборудования приточно-вытяжной системы вентиляции квартиры сегодня являются наиболее сложными. Для применения подобного рода устройств необходимо обеспечение высокого уровня безопасности и надежности. Сам процесс их установки требует высокой точности и профессионализма.

Приточные и смешанные установки: преимущества и монтаж

Оборудование представляет собой небольшое автономное устройство, не обладающее достаточной мощностью, чтобы создать благоприятные условия для полноценного притока свежего воздуха. Потому их размещают в нескольких помещениях комнатах, кроме спальни.

Смешанная (приточно-вытяжная) установка отличается от приточной, наличием вытяжного вентилятора и рекуператора. К ее преимуществам относятся:

• постоянный приток свежего воздуха;
• его очистка от уличных запахов;
• подогрев входящего воздуха, в холодное время года, от выходящего;
• отвод отработанных масс;
• экономия электрической энергии;
• обладает производительностью от 100 куб. м/ч и позволяет обеспечить качественной вентиляцией помещения квартиры площадью до 30 кв. м.

Этапы монтажа

Установка вентканала при капитальном ремонте

1. Во-первых, с помощью установки алмазного бурения, в стене, на улицу, под углом 5-7% вниз, сверлят отверстие.
2. Во-вторых, в отверстие вставляют телескопическую трубу, поставляемую в комплекте, обернутую изоляционным материалом толщиной 10 мм. Для хорошего фиксирования зазоры между отверстием и трубой заполняют монтажной пеной.
3. В-третьих, монтируется наружная решетка, служащая защитой от дождя и снега.
4. В-четвертых, проводятся электрические работы и монтаж самой установки. Конструкция ее такова – на входе расположен металлический обратный клапан, не позволяющий проникать в помещение холодному воздуху, когда установка не функционирует. Встроенный вентилятор осуществляет подачу воздуха в помещение. Рекуператор или электронагреватель холодного воздуха с термостатом поддерживает температуру входящего воздуха не менее 23°C. Если температура наружного воздуха выше 17°C.
5. В-пятых, с помощью пульта управления проверяется работа устройства.
6. В-шестых, устанавливается фильтр с активированным углем, для очистки входящего воздуха от вредных примесей, и внутренняя декоративная решетка.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

• естественная,
• принудительная,
• смешанная.

Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. «Грязный» воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Монтаж

Теперь разберем некоторые аспекты монтажа вентиляционной системы, мы уже указывали некоторые моменты в нашей статье, но теперь более подробно разберем вопрос с прокладкой отверстий в стене, штроб и т.п.

Приступаем:

• Оцениваем стену и подбираем место для пробуривания отверстия. Для того чтобы качественно выполнить отверстие, необходимо выделить участок стены 1,5х1,5 м. Это, так называемый, буфер безопасности – с помощью специального прибора необходимо определиться, что под штукатуркой отсутствуют любые коммуникации в том числе и арматура в месте пробуривания.
• Подготовка бура к работе. Оборудование, которое используется для пробуривания бетонных стен под вентиляционные продухи, куда монтируются клапана, тяжелое и громоздкое. Вес оборудования может достигать 2 центнер.

Важно! Подъем оборудования на необходимый этаж зачастую может занять до 1/3 суммарных усилий на изготовление отверстия.

Бурение отверстия и канала, комплектация воздуховодом. Устройство для алмазного бурения – это сложный технологический агрегат, его использование лучше доверить специально обученным профессионалам

Мы не станем заострять внимание на этом этапе, так ка если Вы имеет нужные навыки, то лишние советы вам не нужны

Оптимальная величина вентканала для приточной вентиляции варьируется от 100 до 125 мм предельными значениями. Для проводки таких каналов отверстие должно быть соответственно 112 или 132 мм. отверстие под канал изолируется от теплопотерь и шума, — для этого используются специальные полимерные вставки. Все щели промазываются силиконовым герметиком. Также канал оснащается базовым фильтром, а выходное отверстие закрывается защитно-декоративной решеткой под дизайн фасада.

Монтаж и наладка вентсистемы. Сначала производится монтаж крепежных элементов, которые поставляются в комплектации к конкретному изделию и служат для удержания всей конструкции. Чаще всего для крепления используются анкерные болты, но также могут быть использованы специальные монтажные рамы или лонжероны.

Все электроприборы подключаются по современному стандарту, который подразумевает сокрытие электропроводки под слоем облицовки в стенах. Для этого используются штробы, контактные клеммы и кембрики для соединения.

Важно! Вариант скрытой проводки электропитания возможен только в период черновой отделки и ремонта, после нанесения облицовки штробление стен нецелесообразно.

Тестирование на работоспособность. Тестирование производится в режиме максимальной производительности, после запуска производится замер параметров – скорости движения воздуха, следовательно и кратности воздухообмена.

Как правило максимальное время обустройства не превышает 3-5 часов в зависимости от сложности и индивидуальных нюансов помещения.

Устройство и назначение вентиляции

Устройство естественной или принудительной вентиляции в частном доме, квартире, офисе, производственном цеху является необходимостью, обусловленной присутствием человека, и игнорировать ее нельзя. Жизнедеятельность организма сопровождается процессом дыхания, в ходе которого из воздуха потребляется кислород и выдыхается углекислый газ. В результате этого в закрытом помещении концентрация СО2 постепенно повышается, что может привести к незначительному кислородному голоданию. В небольших количествах оно не опасно для здоровья, но ведет к снижению работоспособности и ухудшению самочувствия.Как свидетельствует статистика, в среднем человек до 90% времени проводит в небольших закрытых комнатах, офисах

Поэтому очень важно обеспечить в них максимально комфортные для организма условия. Если внести конструктивные изменения в здание бизнес назначения довольно сложно, то монтаж эффективной системы принудительной (естественной) вентиляции в частном жилище не потребует больших финансовых затрат.Обустройство вентиляции в современном строительстве предусматривается еще на стадии проектирования, что позволяет архитектору подобрать наиболее оптимальную схему естественной (принудительной) вентиляции в частном доме или многоквартирном жилом комплексе. Это дает возможность «спрятать» вентиляционные каналы, проложив их внутри капитальных (несущих) стен

А также позволяет решить и целый ряд других задач: предотвратить возможное промерзание системы в холодное время года, обеспечить эффективную работу, не нарушать внутренний интерьер помещений

Это дает возможность «спрятать» вентиляционные каналы, проложив их внутри капитальных (несущих) стен. А также позволяет решить и целый ряд других задач: предотвратить возможное промерзание системы в холодное время года, обеспечить эффективную работу, не нарушать внутренний интерьер помещений.

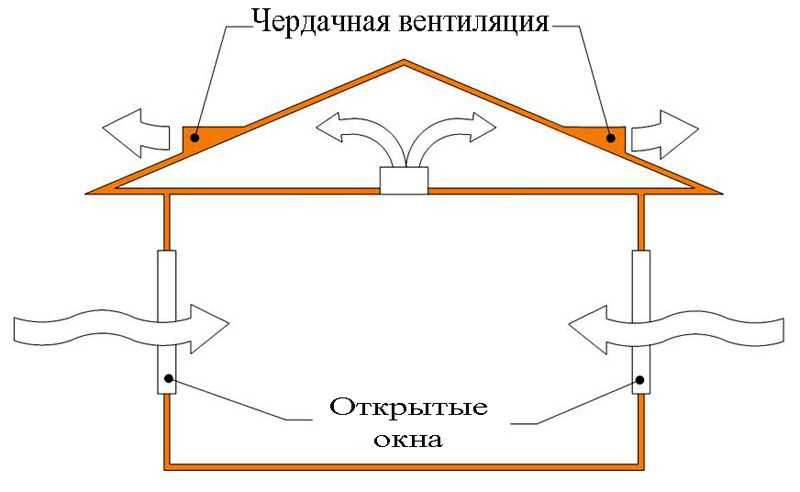

В основу функционирования естественной системы вентиляции положены законы, известные еще из школьного курса физики. Прежде всего, это разность давлений и температур внутри и снаружи зданий. Благодаря этому теплые потоки воздуха стремятся наружу, а на смену им приходит наружный чистый и свежий. Центральное выходное отверстие размещают в самой высокой точке комнаты, под потолком, куда поднимаются теплые, отработанные массы

Прибывающие извне свежие потоки занимают самое нижнее положение, где находятся люди.Еще одна задача, которую позволяет решить вентилирование – обеспечение пожарной безопасности, поэтому так важно наличие вентиляции в котельных. Как известно, чаще всего на пожаре люди погибают не от огня, а от дыма, содержащего вредные, опасные газы. Если самовозгорание произойдет в здании, оборудованном вентиляцией, то она будет выводить дым наружу, не давая ему быстро заполнить все пространство

Это даст людям возможность предпринять усилия для своевременной эвакуации из здания.Вентиляционные системы, в зависимости от их устройства подразделяют на несколько видов:

Если самовозгорание произойдет в здании, оборудованном вентиляцией, то она будет выводить дым наружу, не давая ему быстро заполнить все пространство. Это даст людям возможность предпринять усилия для своевременной эвакуации из здания.Вентиляционные системы, в зависимости от их устройства подразделяют на несколько видов:

• естественная;
• принудительная;
• смешанная.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

О принудительной вентиляции

схема принудительной вентиляции в многоэтажном доме

Перемещение воздушных масс в квартире чаще всего связано с процессом нагревания и остывания воздуха. Правда, как показывает практика, в помещениях, где отсутствует его постоянный отвод наружу, о свежести говорить не приходится.

Пар, пыль и отсутствие циркуляции воздуха приводят к образованию плесени, появлению специфического затхлого запаха и сырости. Причиной этого часто является отсутствие возможности как для отвода загрязненного воздуха и паров из помещения, так и притока в необходимом количестве насыщенного кислородом свежего воздуха.

Единственно правильным решением в данном случае является принудительная система вентиляции, которая и обеспечит необходимый баланс притока свежего и отвода насыщенного газами и паром воздуха.

Зачем нужна вентиляция в каркасном строении

Прежде чем устанавливать вентиляционную систему, необходимо определиться, нужна ли она в вашем доме:

• Если каркасный дом представляет собой сезонную дачу, которую используют только летом, то сложная вентиляционная система не потребуется. Летом окна можно приоткрыть и таким образом обеспечить приток свежего воздуха.
• Для дач, которые иногда используются и в холодное время, следует оборудовать вентиляцию частично, проведя ее в кухню и ванную. Там влажность воздуха обычно выше, чем в других помещениях, поэтому проветривание должно быть соответствующим.
• В доме, где постоянно живут, должна присутствовать качественная вентиляционная система. Именно она будет обеспечивать постоянное наличие свежего воздуха и позволит не проветривать помещение, теряя при этом тепло.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом.

В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы.

Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха.

Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

• нет необходимости во внешних сетях трубопровода и выносных блоках;
• незначительная степень шума;
• небольшие габариты и вес;
• простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

• блок водяного охлаждения;
• компрессорно-конденсаторный блок;
• блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.
