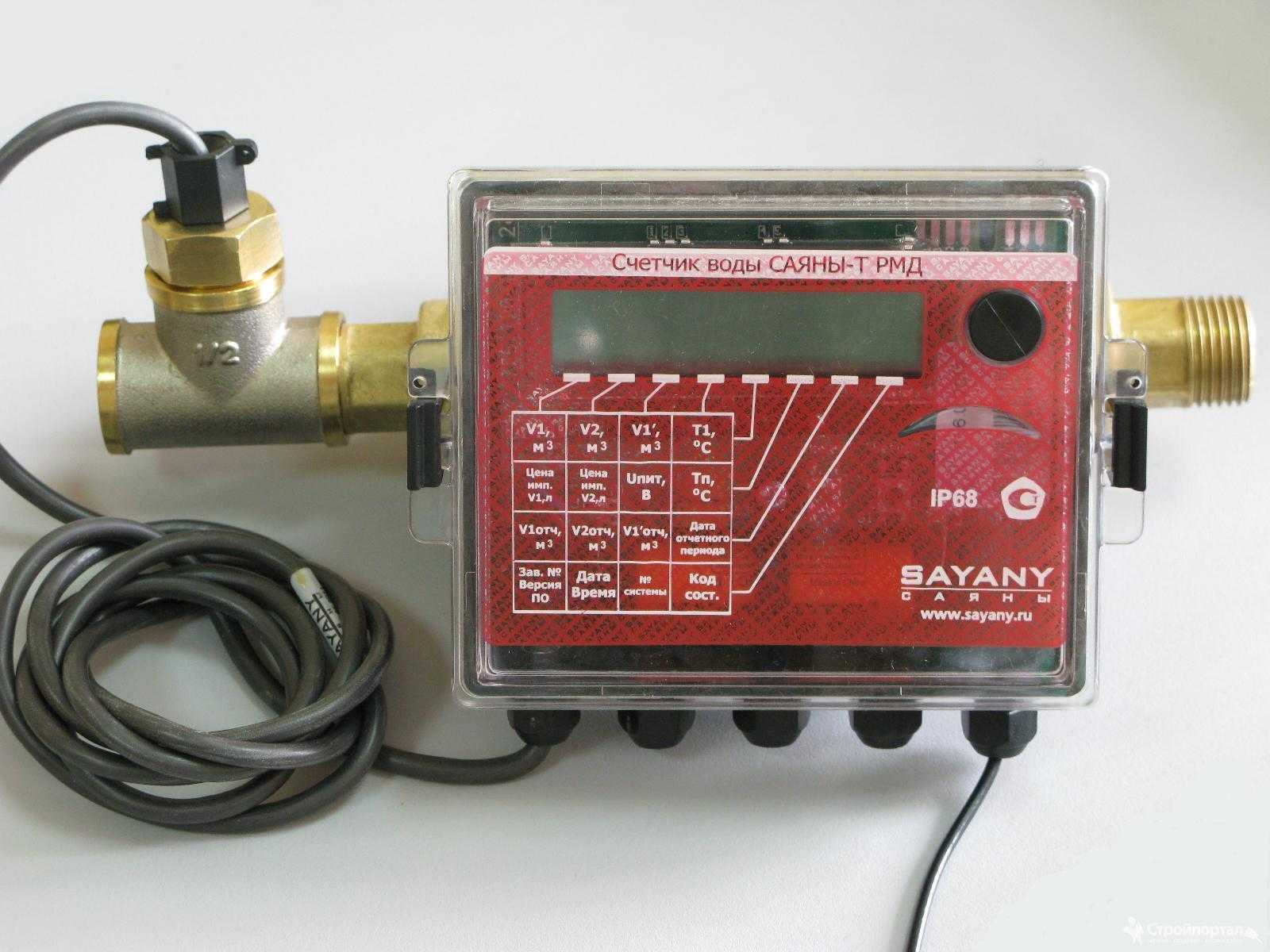

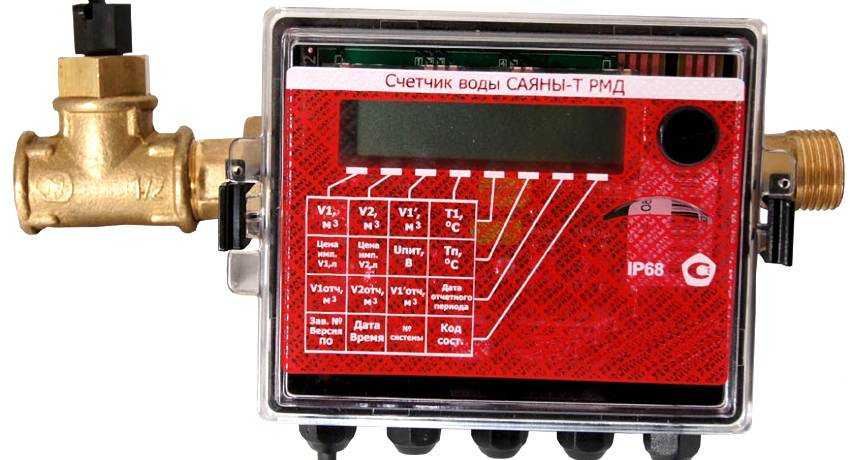

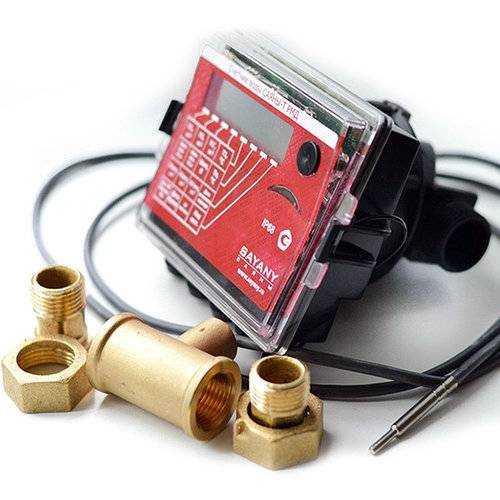

Счетчик горячей воды с термодатчиком

Основные виды поломок

Водосчетчик с термодатчиком – механизм, который может выйти из строя, независимо правильно он использовался или нет. Возможные дефекты на ранней стадии можно выявить, проходя плановое обслуживание.

Существует несколько признаков поломки счетчика, по которым пользователь может сам определить, когда необходимо вмешательство специалистов:

отсутствие сигналов с устройства;
неполное высвечивание или полное отсутствие на дисплее информации;
показания механизма не соответствуют ежедневным нормам потребления количества воды;
корпус счетчика или защитное покрытие сломалось или треснуло.

Самой распространенной причиной поломки счетчика является поставка некачественной воды с примесями. Обнаружить загрязнение можно только с помощью специального оборудования.

В счетном устройстве могут со временем накапливаться отходы и ржавчина с труб, вследствие чего механизм засоряется и отказывается работать.

В некоторых случаях при крупных поломках или повреждениях потребуется полная замена счетчика новым. Если можно ограничиться частичным ремонтом, то он проходит в несколько этапов:

Демонтаж.
Разборка и промывание.
Замена неисправных частей.
Сборка, установка с последующей проверкой работоспособности.

Счетчик с термодатчиком имеет свой срок службы, по истечении которого делают поверку или замену оборудования. Самостоятельный ремонт невозможен, даже если бы продавались ремкомплекты.

Преимущества и недостатки

В отличие от традиционных водомеров, счетчик с термодатчиком не игнорирует степень ее нагрева. В некоторых домах до двух третей поступающей в горячий кран жидкости имеет температуру ниже 50 градусов. Потребитель избавляется от необходимости платить за едва нагретую воду, как за кипяток. Кроме того, приборы с датчиком нагрева:

не выходят из строя при недостаточном уровне очистки водопровода;
электронный блок с дисплеем устанавливается в наиболее удобном для обзора месте квартиры;
просты в эксплуатации и техническом обслуживании.
Не пропустите: Как выбрать фильтр для очистки воды в квартире

Есть у аппарата и довольно существенные недостатки:

относительно высокая стоимость прибора;
некоторые комплектующие (уголки, хомуты) необходимо докупать отдельно;
повышенная стоимость работ по установке, опломбировке.

Следует учитывать, что не все коммунальные предприятия согласны принимать устройство в эксплуатацию, взимать оплату за горячую воду по дифференцированному тарифу. Отстоять свои права можно в суде. Оцените готовность коммунальщиков пойти навстречу еще до совершения покупки.

Процедура установки водяного счетчика в квартире

Особенности и популярные модели устройства

Умный прибор учитывает объем потребления воды в пределах одной или нескольких квартир. Бюджетная модель способна лишь фиксировать объем жидкости, температура которой соответствует нормативу. В более дорогих разновидностях установлен импульсный счетчик. Наиболее распространенная модель – «СТ-10».

Счетчик с термодатчиком отличается по размеру от обычного

В коммерческом помещении лучше установить DIO-99 ТСП. Агрегат учитывает температурные колебания, оснащен 4-проводной схемой и водяным счетчиком.

Помимо перечисленных моделей, на рынке есть ряд других:

«Комбик» подойдет для большого загородного дома. Фиксирует объем вытекающей из крана воды и потребляемую тепловую энергию. В комплект поставки входит расходомер, датчик температуры, несколько фиксаторов и термический преобразователь.
Электронный «ЛВ 4Т» поддерживает учет показаний по 4 отдельным тарифам. Прибор фиксирует объем и температуру горячей воды. В память записывается качество подогрева жидкости. Стандартный комплект поставки включает цифровой прибор учета, электронную вычислительную схему и нескольких преобразователей. Фиксируется агрегат на трубу холодного водоснабжения.

Вне зависимости от того, какая модель выбрана для квартиры или частного дома, принцип работы не меняется. Жидкость проходит через расходомер, вращая при этом турбину. Количество таких вращений прямо пропорционально объему жидкости, прошедшей через устройство. Данные фиксируются прибором учета и температурным датчиком. Последний проводит измерение температуры воды через равный интервал. Если фактический показатель ниже нормативного, то фиксация не производится.

Выгодна ли установка счетчика с термодатчиком на горячую воду

Протекающая горячая вода омывает температурный датчик, который по кабелю передает сигнал преобразователю. Электронный блок имеет четыре тарифные ячейки. Сигнал от преобразователя сохраняется в той ячейке, которая соответствует допустимому температурному диапазону значений.

Суммирование данных осуществляется за счет поправочных коэффициентов. Рассматривая проблемы установки водомера с термодатчиком, стоимость изделия уходит на второй план. Основным препятствием являются ЖКХ. Умный прибор учета им просто невыгоден. Со стороны управляющей компании потребителю могут отказать в монтаже, опломбировке и взятии на учет.

Или же бухгалтерия не захочет пересчитывать тарифы. Любые приборы учета желательно покупать в специализированных магазинах. Новые счетчики часто продают с отметкой в паспорте о пройденной поверке.

На рынке могут подсунуть б/у или устаревшую модель. У залежалого товара может быть отметка в паспорте о поверке, но она будет просрочена. Несмотря на существующее постановление, коммунальные службы отказываются признавать счетчик ГВС с термодатчиком законным прибором учета и не хотят его ставить. Если удастся решить первую проблему, то со стороны бухгалтерии возникнет большая преграда. Заставить их перейти на двухтарифный или многотарифный режим можно через суд.

По закону водомер с термодатчиком ставить можно. Главное, чтобы прибор был исправен, имел технический паспорт, прошел поверку и соответствовал установленной законом системе измерений, что подтверждается его занесением в Госреестр средств измерений. Систему горячего водоснабжения часто обозначают ГВС.

Узел учета ГВС – это многотарифный прибор, измеряющий расход и температуру подаваемой в квартиру воды. Согласно Постановлению № 354 о правилах предоставления коммунальных услуг, потребитель имеет право устанавливать счетчики на горячую воду с температурой от 40 градусов и выше. Если температура ГВС ниже допустимого предела, оплата происходит по тарифу для холодной воды. По закону 100% оплата взимается с потребителя, пользующегося водой температурой выше +50 о С. Если из крана течет струя 45–49 о С, то начисляется 90% оплаты от общей стоимости услуги.

За ГВС температурой 40–44 о С потребитель платит по счетчику горячей воды только 70%. Если из крана течет поток менее 40 о С, то оплата начисляется по тарифу ХВС.

Подобные приборы еще не часто встречаются в квартирах, несмотря на свою несомненную пользу для семейного бюджета. Причиной тому может быть нежелание коммунальных служб инициировать внедрение счетчиков, так как у потребителей появится реальная возможность требовать перерасчет оплаты за некачественную услугу, подкрепив требования показаниями расходомера.

снизить суммарные расходы на горячую воду;
установить информационную панель счетчика в любом удобном месте, чтобы снимать показания или проводить техобслуживание;
дополнительно защитить прибор от воздействий загрязненной воды (если у конкретной модели отсутствует магнитная муфта).

Особенно выгоден персональный счетчик для владельцев квартир, находящихся на верхних этажах, которым чаще всего достается слегка теплая вода. Если ее температура не превышает 40 0 С, то тариф будет и вовсе уменьшен до стоимости холодной воды. осле установки специализированного водомера, пользователь будет платить по полному тарифу лишь в том случае, если температура воды превышает 50 0 С. Если температурный режим находился в пределах 40-44 0 С, тариф будет снижен на 10%, при температурах 45-49 0 С – скидка составит 30%.

Как уже упоминалось выше, вода, температура которой не превышает 40 0 С, тарифицируется как холодная. Согласно правительственному Постановлению № 307, регулирующего порядок предоставления коммунальных услуг, оплата за горячее водоснабжение может взиматься только в том случае, если температура воды превышает 40 0 С. За воду, температура которой ниже установленной нормы, потребитель может платить как за холодную. Стоимость счетчика достаточно высокая, однако, его можно установить на весь дом.

Кроме того, многотарифный водомер может довольно быстро окупиться, если дом обеспечен некачественным горячим водоснабжением или температура горячей воды в квартирах, находящихся на верхних этажах, падает ниже нормы во время циркуляции.

Что еще учесть при выборе?

Решаясь на установку счетчика, хочется быть уверенным, что останешься с максимальной для себя выгодой

Это возможно, если водомер будет точно считать весь потребленный объем воды и будет долго работать без поломок, потому при выборе счетчика на воду обратите внимание на следующие параметры:

допустимый расход воды – это максимальный объем воды за единицу времени, который счетчик может пропустить через себя, обеспечивая при этом достаточную точность учета. Для труб диаметром 15 мм производятся счетчики с номинальным расходом 1,5 м3/час и максимальным расходом 3 м3/час, чего более чем достаточно;

предел чувствительности – скорость потока, при котором крыльчатка или турбина начинают вращаться. Стандартом считается параметр в 15 л/час, но можно найти счетчики с чувствительностью 1 л/час;

точность измерения маркируется буквами от А до D. Для бытовых условий подходят счетчики с точностью В, но есть и более точный приборы класса С;

установочная длина – это расстояние от одной резьбы счетчика до другой, этим параметром определяется возможность установки прибора в нужном месте

Большинство приборов имеют установочную длину 110 мм, но есть модели с длиной 130, 190 и даже 260 мм;
важно также учесть, на какой диаметр трубы рассчитан счетчик. В квартирах обычно используются трубы диаметром 15-20 мм, частных домах – 25-32 мм

потеря давления

Если вдруг в счетчике будет протечка, то снизится давление воды в водопроводе. Большинство водомеров снизят давление на 0,6 бар. Если этот показатель выше, то рекомендуем отказаться от покупки;

имя производителя и в вопросе выбора счетчика немаловажно. Хорошо зарекомендовали себя приборы от Zenner, Actaris, Sensus, Sensus, Elster Metronica, Valtec и Viterra. Дешевле обойдутся счетчики отечественного производства Метер, Пульс, Бетар, Эконом, Старорусприбор, ТПК;

корпус. Лучше всего зарекомендовали себя счетчики в латунных и бронзовых корпусах, а также те, что изготовлены из нержавеющей стали. Неплохо ведут себя приборы в полимерном корпусе, а вот от покупки водомера в силуминовом корпусе лучше отказаться – он быстро коррозирует;
на счетчике должны быть значки о наличии государственной регистрации. Также на циферблате можно найти серийный номер прибора и условия работы, на которые он рассчитан (температура воды, давление, номинальный расход воды, класс точности, диаметр труб);
обратный клапан станет дополнительной защитой системы от гидроудара, потому если в местном водопроводе есть проблемы со скачками давления, то эта опция будет полезной.

Также не лишним будет уточнить в организации, которая занимается поставкой воды, все ли счетчики можно устанавливать в квартирах. Возможно, они порекомендуют модели, которые лучше всего себя зарекомендовали в данных условиях и посоветуют, какие счетчики лучше не брать. Покупать счетчик необходимо в водоснабжающей организации или в сервисной торговой организации – покупка на стихийном рынке чревата проблемами с водоканалом.

Мой собственный рейтинг счетчиков воды

С начала 2005 года, как только я начал монтировать счетчики, мне приходилось опробовать более 8-9 марок приборов учета, чтобы окончательно остановится на одной марке в категории цена-качество. Список с описанием минусов и плюсов читайте ниже.

Геррида (Gerrida)
Итэлма (Itelma)
Бетар
Эко Ном
Метер (Meter)

Эти счетчики популярны в Сибири, поэтому опишу именно их. В других регионах они тоже присутствуют в продаже и можете пользоваться этой информацией при выборе. Вся информация взята не с потолка, а по опыту установки в квартирах заказчиков. Все счетчики с 6-ти летним межповерочным интервалом.

В каком случае следует выбирать такой прибор учета?

Электронный счетчик с термометром подойдет не каждому потребителю. Изделие не следует приобретать, если из крана горячей воды, после 30-60 секунд подачи, течет вода нормальной температуры (не менее 50ᵒС).

Вот основные причины приобретения водомера с датчиком:

Не соблюдение компанией-поставщиком температурных норм горячего водоснабжения (СанПиН 2.1.4.2496-09 с изменениями на 2 апреля 2021 г).
Расположение жилой площади в высотном доме на верхних этажах. Возникают теплопотери рабочей жидкости при подъеме на верхние этажи.
Отсутствие большинства соседей по стояку горячей воды. Из-за этого происходит малая циркуляция в тракте.

Совет! Прежде чем приобретать многотарифный счетчик, необходимо проконсультироваться со специалистом по установкам приборов и работниками ЖЭУ.

Правила и критерии выбора

Основными критериями выбора многотарифного прибора учета являются технические характеристики системы горячего водоснабжения, которые может предоставить поставщик услуги и определить сам потребитель:

Рабочее давление в трубопроводе.
Максимальная температура воды.
Диаметр трубы, куда будет смонтирован счетчик (место установки определяет специалист).

Для водомера учитываются такие данные:

Рабочее давление.
Номинальный расход.
Условный проход.
Тип монтажного исполнения.
Погрешность измерений.

Номинальный расход, рабочее давление и условный проход учитываются в соответствии с характеристиками вашей системы. Выбирается тип монтажа (горизонтальный или вертикальный), в зависимости от места установки. От погрешности измерения зависит точность подсчета объемов потребленной воды.

Чтобы не ошибиться при покупке водомера, необходимо придерживаться некоторых правил:

Учитывать материал соединений, чем он лучше (латунь, нержавейка), тем более долговечным будет эксплуатация.
Выбирать известного производителя, имеющего государственную лицензию на изготовление данного вида приборов (отечественные модели обойдутся дешевле).
Делать покупку лучше в специализированных точках продажи (даже если придется заплатить немного дороже чем на рынке), которые предоставят гарантию на товар и смогут заменить в случае неисправности.
Следует учитывать межповерочный интервал, указываемый в паспорте.
Перед покупкой произвести внимательный осмотр товара на наличие повреждений.
Не спеша, проверить соответствие заявленной комплектации в паспорте и в упаковке.

Важно знать! Лучше посмотреть в интернете примерную стоимость модели, которую планируется приобрести, чтобы избежать покупки подделки по более низкой цене

ITELMA WFW24-D080

Эта модель соответствует всем международным нормам. Характеристики схожи с предыдущей моделью. Отличие только в весе. ITELMA WFW24 D080 весит около 420 г.

При производстве корпуса используется нейлоновый пластик, оснащенный стекловолоконной основой. Также в состав корпуса входит латунь, обеспечивающая долговечность деталей. В среднем устройство может работать 10 лет.

Среди преимуществ модели выделяют:

устойчивость к гидравлическим ударам;
работает даже при условии грязной воды в трубах;
сохранность точных показателей;
легкое считывание показателей даже при плохом освещении.

Как подключить в квартире?

Принцип установки прибора с термодатчиком такой, как у обычного водомера. Лучше делать монтаж через специализированную компанию. Не исключается самостоятельная установка, если потребитель владеет определенными навыками работы с сантехническим оборудованием.

Материалы и инструменты для самостоятельной работы:

Вентиль.
Фильтр.
Обратный клапан.
Болгарка для резки и зачистки.
При необходимости, в зависимости от места монтажа – сгоны, уголки.
Гаечный или разводной ключ.
Паяльник для пластиковых систем.
Герметики – силиконовые или ФУМ-лента, пакля.

Основной план монтажа прибора учета:

Перекрывается вода в системе коренным вентилем.
Производится обрезка участка трубы(длина соответствует длине счетчика с комплектом присоединительных элементов), на котором планируется установка водомера.
Обрезанные участки тщательно очищаются от загрязнений мелкодисперсными частицами песка.
Перед прибором обязательно устанавливается вентиль (можно шаровой кран).
На вентиль аккуратно закручивается фильтр грубой очистки с уплотняющим материалом (лучше перед этим, без уплотнений, проверить количество витков резьбы, чтобы не перекрутить).
Присоединить к вентилю и обратному клапану монтажные штуцера с гайками и закрепить вместо водомера патрубок, соответствующий длине счетчика.
Сделать промывку системы под давлением и снять патрубок.
Надеть на штуцера прокладки и,при помощи гаек, смонтировать на них счетчик. Указатель направления на корпусе прибора должен соответствовать потоку воды.
Производится вставка муфты в обратный клапан и система герметически закрывается при помощи пайки (для пластикового трубопровода) или фитингами (для металлических конструкций).
Придается устойчивость прибору при помощи хомутов или других креплений.
Производится опробование системы избыточным давлением на предмет утечек в течение нескольких минут.

В дальнейшем, необходимо оформить соответствующие документы и опломбировать водомер.

Внимание! Все элементы системы устанавливаются без излишнего натяжения, перекоса и зажима

Счетчики горячей воды с термодатчиком для квартиры

Использование счетчиков горячей воды с термодатчиком – это одна из попыток решения некачественного горячего водоснабжения.

Применяется в тех случаях, когда при открытии крана горячей воды длительное время течёт холодная или чуть тёпленькая водичка. Применение счётчика горячей воды с термодатчиком, ещё один из способов потенциальной экономии на услугах ЖКХ.

Достижима, такая экономия или нет, будет ясно, после тщательного подсчёта, всех составляющих процесса ценообразования.

Назначение и устройство счётчика горячей воды с термодатчиком

Это унифицированный прибор, позволяющий фиксировать количество потребляемой воды, учитывая при этом температуру. Состоит, собственно из счетчика, электронного блока, тепловычислителя и из термодатчиков, термопреобразователей. Рассмотрим каждый из компонентов подробнее.

Вполне обычный, необычен вывод информации. Не каких шкал, стрелочек. Вращение крыльчатки счётчика преобразуется в электрические импульсы, которые подлежат дальнейшей обработке.

Тепловычислитель.

При достижении 50 градусов применяется коэффициент 1. На экране дисплея прибора отображается следующая информация. Установленная пороговая температура, количество потреблённой ГВС и ХВС, фактические градусы ГВС, скорректированные объёмы.

Термопреобразователи.

Термодатчики измеряют температуру. Полученная информация через равные промежутки времени (1 секунду), поступает в тепловычислитель.

Стоимость прибора.

Стоимость СГВ с термодатчиком довольна большая и это главный недостаток конструкции. Так, модель Саяны-Т стоит 5350 рублей, ЛВ-4Т стоит 7900 рублей.

Наиболее страдают от подмены жильцы домов, не оборудованных циркулярным насосом.

При прекращении отбора из стояка (ночью), теплоноситель застаивается затем остывает в лучшем случае до комнатной температуры.

Жильцы этажей наиболее удалённые от источника подачи (подача может быть, верхняя или нижняя), вынуждены прогонять холодный теплоноситель, через СГВ, который тщательно фиксирует количество.

Справедливости ради надо признать, что приходится заниматься не каждый день. Иногда это за вас делают соседи. Для чистоты эксперимента, сократим количество дней на треть, останется 244 дня, в деньгах это будет 2270.18 рублей. Прибор окупится года через три, при гарантированном сроке эксплуатации семь лет.

Межповерочный интервал составляет четыре года. За поверку придётся заплатить (рублей 500), но это не значит, что все компоненты агрегата её пройдут.

Все отзывы об СГВ с термодатчиком можно разделить на несколько групп:

Поставили, довольны. Составляют небольшую категорию пользователей, у которых благоприятным образом сошлись и решились технические проблемы с пониманием проблемы руководством компании занимающейся эксплуатацией здания.
Не ставили, не собираемся. Так поступает большинство потенциальных пользователей. Выбор не назовешь оптимальным вариантом, но учитывая высокую стоимость прибора, в большинстве случаев, это наименее затратное решение.
Поставили, но во время эксплуатации возникли проблемы. Если технические проблемы (неисправность прибора, сбитая настройка). можно сравнительно быстро и легко решить, то при отказе управляющей компании ставить на учёт СГВ с термодатчиком, решение может затянуться на длительное время.
Радикальный способ, полный отказ от централизованного ГВС, вернее, от той воды, которая у коммунальщиков проходит под грифом “горячая”. Люди ставят водонагреватели, на долгое время закрывая проблему обеспечения горячей водой. Такой подход избавляет от моральных и физических мытарств, а сопоставимые цены на СГВ с термодатчиком и накопительный водонагреватель, заставляют задуматься об приобретении последних.

Выводы и заключение

Противоречивые отзывы скорее говорят об различиях в обстоятельствах некачественного снабжения горячей водой. Даже у жильцов одного подъезда проблема может проявляться совершенно по – разному.

Ещё, останавливает укоренившаяся инертность, нам говорят, мы платим. Приобретать СГВ с термодатчиком, добиваться признания его показаний, выгодно и необходимо, жильцам квартир вынужденных прогонять застоявшую воду более десяти минут.

Много таких квартир, где после прогона, вода остаётся лишь тёплой.

В любом случае применение СГВ с термодатчиком, приносит только моральное удовлетворение, не решая проблему в корне. Если вас устраивает такое положение дел, то – это ваш выбор.

Принцип действия приборов учета горячей воды с термодатчиком

В стоимость поставки данного ресурса входит не только объем, но и температура поставляемой воды. Счетчики на горячую на воду без датчиков, которые фиксируют температуру, могут учитывать только потребляемый объем. Исходя из этого, вы будете платить за услугу, даже если она не соответствует заявленным требованиям.

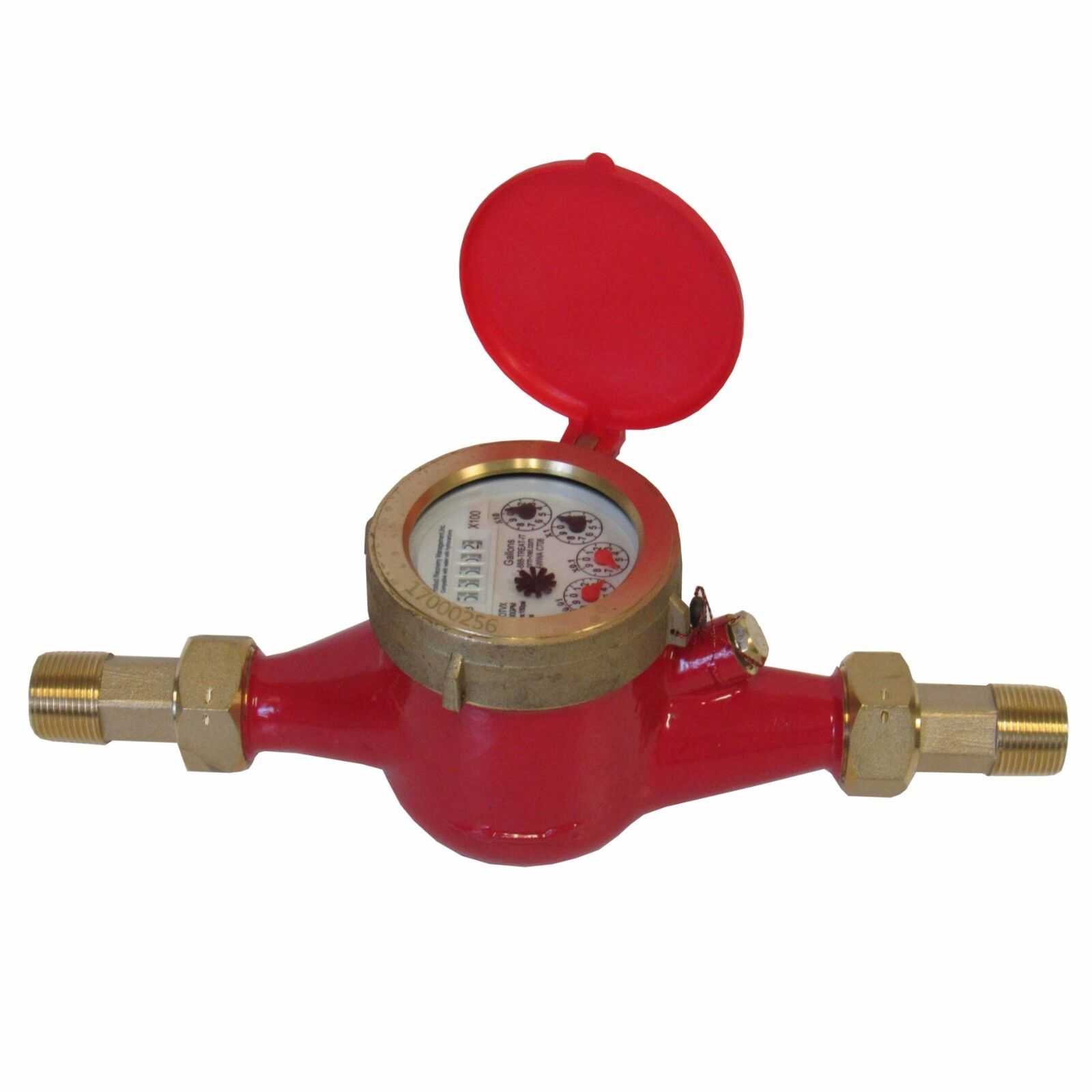

Счетчик на воду горячую с термодатчиком практически не отличается от подобных устройств разных типов и моделей. То есть, прибор учета горячей воды, по принципу действия работает, так же как и обычные устройства электронного или механического типа однако, имеет существенное преимущество по сравнению с обычными счетчиками. И этим преимуществом является датчик, который позволяет измерять температуру воды.

Счетчик для воды горячей с теплочувствительным датчиком может быть двух видов:

Механический.
Электронный.

Если замерять количество горячей воды при помощи механического счётчика с датчиком, то понадобится установить ещё один прибор учет, только уже обычный. То есть, механический счетчик с датчиком тепла будет фиксировать показания только тогда, когда будет, подавятся воды не ниже заявленной температуру. Если же вода подается холодной, то она фиксируется на приборе, который установлен сразу за счетчиком с датчиком тепла.

Таким образом, собственник квартиры заплатить за то количество горячей воды, которое было зафиксировано на первом счетчике, а что зафиксировано на втором приборе уже будет считаться по тарифу холодной воды.

Что касается электронного варианта счетчика, то оно обычно считает несколько тарифов. То есть если через него проходит горячая вода, то он учитывает её по одному тарифу, а если холодная, по другому тарифу. Данный счетчик является более актуальным, поскольку у него высокий интервал между проверками, а также фиксирует показания с высокой точностью. Однако такой счетчик имеет один недостаток, и это его цена.

Но также на сегодня представлены потребителю счетчики с такими особенностями:

Датчик устанавливается перед прибором, и активирует систему учёта показаний, только при определенной температуре.
Если температура воды ниже нормы, то учет объема воды будет вестись как холодная вода. Кроме того, оплата также будет как за холодную воду.
