Снегоуборщик из бензопилы своими руками и плюсы машины

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Полезная информация

Советы по сборке и эксплуатации снегоуборщика:

• снегоочиститель, собранный своими руками должен иметь прочную и устойчивую раму — от этого зависит надежность всей конструкции и качество уборки снега;
• лопасти ножей на валу нужно устанавливать на одинаковом расстоянии — если нарушить эту рекомендацию, снегоуборщик во время работы будет заваливать в сторону из-за нарушения баланса;
• все вращающиеся детали регулярно прорабатывают смазкой;
• желоб следует устанавливать таким образом, чтобы откидываемый снег не попадал в оператора и на элементы машины;
• шнеки можно оснастить зубчиками, которые нарезают болгаркой — они позволяют легче убирать слежавшийся снег, но могут повредить покрытие.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

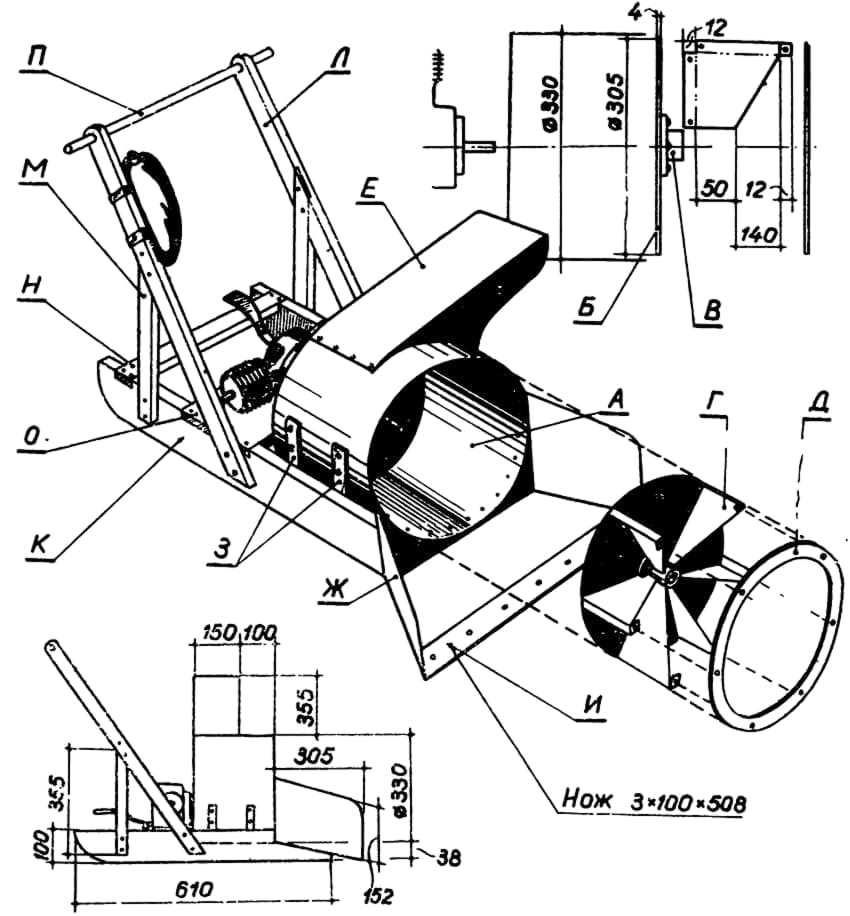

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

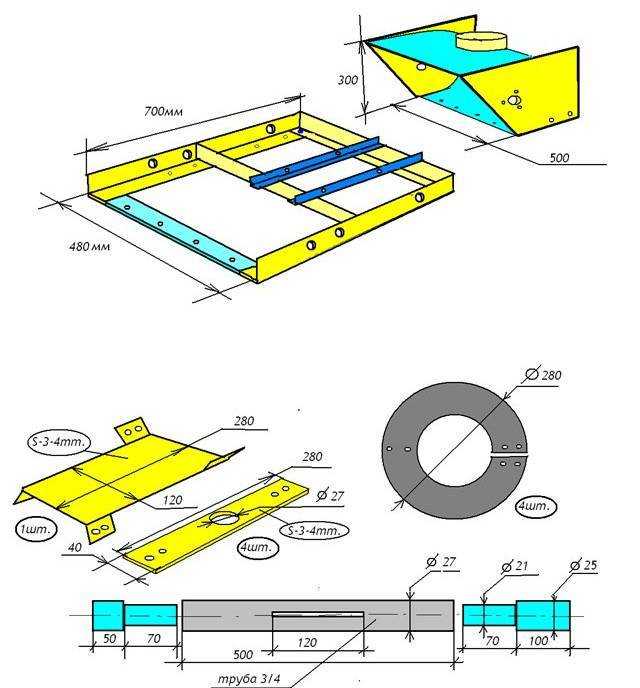

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Лучшие модели

Мы составили собственный рейтинг, в который вошли лучшие (на наш взгляд) снегоуборщики каждого типа.

Помимо перечисления моделей, мы укажем их преимущества перед другими аналогичными агрегатами, а также недостатки (если такие есть).

При составлении рейтинга мы использовали как технические характеристики снегоуборщиков, указанные на официальном сайте производителя, так и опубликованные на различных форумах отзывы владельцев таких устройств.

Несамоходные

AL-KO SnowLine 55E – весьма дорогой для своей ценовой категории аппарат, основные преимущества которого:

• наличие электростартера,
• мощный мотор.

Благодаря несколько избыточной для несамоходных агрегатов мощности, он легко справляется не только со свежим, но и со слежавшимся снегом. Тем не менее это несамоходный аппарат, поэтому он менее удобен в работе, чем большинство самоходных снегоуборщиков. На Яндекс-маркет цена аппарата составляет в среднем 35 тысяч рублей.

CHAMPION ST655BS – этот аппарат занимает второе место. Он тоже оснащен электростартером, но мотор уступает лидеру по мощности, кроме того, многие пользователи отмечают невысокую надежность шнека. На Яндекс-маркет стоимость снегоуборщика составляет 33 тысячи рублей.

Самоходные колесные

Интерскол СМБ-550 – одна из наиболее дешевых, но надежных и производительных снегоуборочных машин.

Мощности двигателя достаточно для очистки территории вокруг дома, а зубчатый стальной шнек легко крошит даже слежавшийся и плотный снег. Шнекороторный механизм отбрасывает снег на 5–12 метров, а глубокий протектор колес (грунтозацепы) обеспечивает надежное сцепление с поверхностью дороги.

Стоимость такого снегоуборщика по данным яндекс-маркет составляет 36 тысяч рублей.

CHAMPION ST1170BS – наиболее мощный колесный снегоуборщик в линейке компании Чемпион, к тому же оснащен электростартером. При этом аппарат стоит относительно недорого, около 69 тысяч рублей, ведь большинство агрегатов этой мощности обходятся гораздо дороже.

Снегоуборщик легко справляется с глубоким, слежавшимся и мокрым снегом, откидывая его на 10 и более метров. При хорошем уходе очень надежен. Более подробную информацию вы найдете на сайте производителя по этой ссылке.

HUSQVARNA ST 230P – очень дорогой, удобный и не слишком мощный снегоуборщик, оснащенный электростартером. Его преимущество – возможность блокировки одного из колес для лучшего поворота.

По техническим характеристикам и реальным возможностям серьезно уступает предыдущему снегоуборщику, но многие готовы платить около 140 тысяч рублей за колесный привод с дифференциалом и известный бренд. Более подробную информацию об этой модели снегоотбрасывателя вы найдете по этой ссылке.

Самоходные гусеничные

PATRIOT PRO 1150 ED – недорогой и при этом довольно мощный и надежный агрегат, оснащенный функциями, присущими снегоотбрасывателям более дорогого сегмента, то есть:

• пуск с электростартера,
• подогрев ручек.

Мощности в 11 л. с. достаточно для уборки даже плотно слежавшегося снега, а яркая фара позволяет работать и ночью. Стоимость этого аппарата 86 тысяч рублей, а более подробное описание есть на сайте производителя.

AL-KO SnowLine 760TE – этот снегоуборщик занимает второе место благодаря стандартной для своей цены комплектации, несколько более мощному мотору и репутации производителя. Впрочем, никаких серьезных преимуществ перед лидером у него нет, а стоит он заметно дороже. На официальном сайте производителя вы можете найти его подробные характеристики. По данным Яндекс-маркет его цена составляет 129 тысяч рублей.

HUSQVARNA ST 327PT – снегоуборщик занимает третью строчку рейтинга из–за своей цены. Его стоимость составляет 210 тысяч рублей, притом, что единственное преимущество – гидростатическая трансмиссия.

Движитель этого типа более надежен, чтобы фрикционный, однако в случае поломки стоимость ремонта окажется выше в 3–5 раз. По своим возможностям сопоставим с лидерами рейтинга. Более подробные характеристики этого снегоотбрасывателя вы найдете на сайте производителя по адресу.

Остались сомнения, брать ли бензиновый снегоуборщик? Смотрите видео:

Сборка конструкции на базе других аппаратов

Сборка снегоочистителя часто ведется на базе других аппаратов:

• ­ бензопилы;
• ­ триммера;
• ­ мотоблока.

В этом случае снегоуборочная техника превращается в самоходную машину.

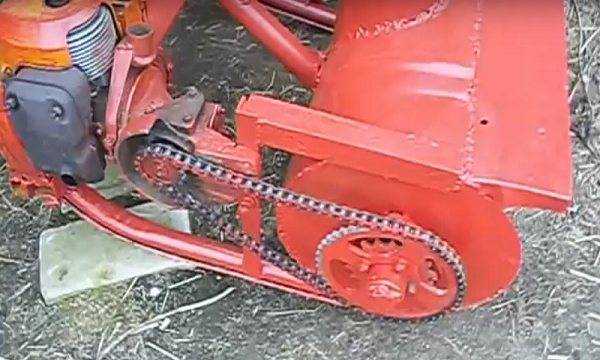

Из бензопилы

При изготовлении такого снегоочистителя от бензопилы используется двигатель. Чтобы установить цепной привод, применяется мотоциклетная цепь и звездочки.

После установки бензопилы на раму большая из них фиксируется на шнеке, а меньшая на вале бензопилы. Между ними натягивается цепь. Тросик газа выводится на рукоятку рамы. Ниже устанавливаются шасси.

На базе триммера

Использование электрического триммера требует дополнительной установки редуктора. Он необходим для того, чтобы передать крутящий момент от триммера к шнеку.

Следует помнить, что редуктор стоит дорого. Поэтому такие конструкции изготавливаются редко.

С использованием мотоблока

Самодельная лопата прикручивается к раме мотоблока. В случае необходимости она легко снимается.

Агрегат превращается в небольшой бульдозер. Он расчищает снег на большом участке.

Изготовление самодельного снегоочистителя значительно облегчает труд по уборке территории в зимнее время. Если возникают сложности при создании, можно модернизировать некоторые аппараты, дополнив их дополнительной функцией.

Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров

Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению

При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах. Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру)

Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).

Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях

Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание

Шнек для роторной снегоуборочной насадки изготовленный вручную

Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.

В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).

Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика. Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф

Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.

Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор

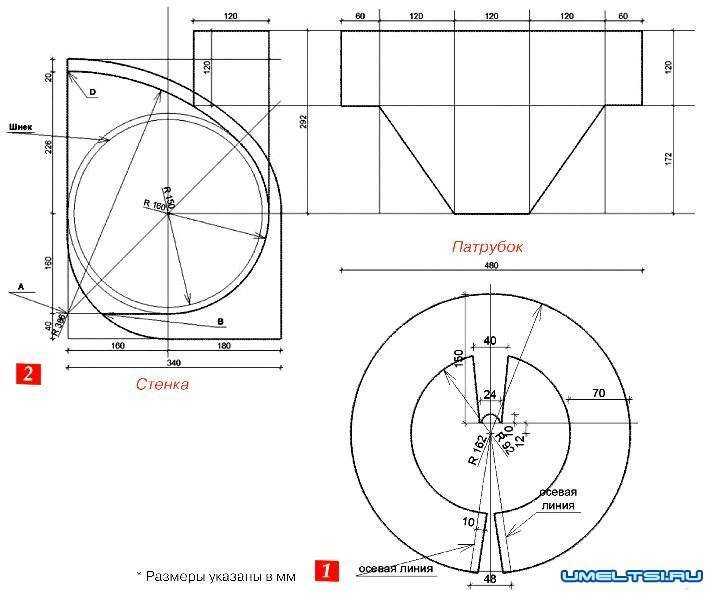

Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.

Возможные варианты конструкций

Выделяют роторные, шнековые и смешанные снегоуборочные аппараты. Устанавливаемые на них двигатели подразделяют на 2 типа:

1. Бензиновые. Обладая высокой мощностью, применяются для расчистки глубокого снега. Могут снимать обледенелый покров. Используются для уборки больших площадей. Однако такие ручные приспособления издают много шума. К недостатку относится и наличие выхлопных газов.
2. Электрические. Удобные для работы агрегаты, простые в обслуживании. В отличие от бензиновых конструкций их мощность ниже. Зависимость от электросети создает определеннее неудобства. Диапазон деятельности зависит от длины кабеля. При установке аккумуляторов время работы ограничено величиной их зарядки.

https://youtube.com/watch?v=1ZvLj8XtLco

Сборка простой конструкции

Чтобы сделать снегоуборщик из двигателя мотоблока, потребуются:

• кровельное железо;
• уголок 50х50 мм;
• фанера (толщина 10 мм);
• труба.

Если самодельный аппарат оснащается мотором с воздушным охлаждением, тогда потребуется дополнительная защита отверстия воздухозаборника от снега.
Мощность мотора равняется 6,5 л.с. Ширина захвата изготовленного снегоуборщика из мотоблока своими руками равняется 50 см.

Вал шнека сооружается из трубы, в которой делается сквозной пропил. Затем фиксируется металлическая лопатка (параметры 120х270 мм). Рама сваривается из стальных уголков. К поперечным элементам приваривается по 2 уголка, к которым будет фиксироваться платформа мотора. Поперечные уголки крепятся с продольными аналогами. Ручки фиксируются к последним элементам болтами М8.

На трубу шнека монтируется лопатка и 4 резиновых кольца (диаметр 28 см). Последние детали вырезаются из резины следующим образом: в доску забиваются 2 шурупа. Затем конструкция плотно фиксируется на ленте. Можно вырезать кольца с помощью электролобзика.

Снегоуборочная машина своими руками укомплектовывается закрытыми подшипниками. В качестве защитного кожуха используется опора от жигулевского кардана. Для обеспечения свободного входа в подшипники в конструкции делают пропилы.

Чтобы застраховать самодельный шнек от попадания льда, предусматривается штифт. Привод шнека представлен в виде цепи, частота вращения которой равняется 800 об/мин (холостой ход). Чтобы самодельный снегоуборщик отбрасывал снег, изготавливается специальная ниша. Для этого используется пластиковая труба (диаметр 160 мм). Полученный отрезок фиксируется к трубе аналогичного диаметра, установленной на корпусе шнека.

Продолжением данного отрезка выступает желоб. Прежде чем собирать конструкцию, рекомендуется учесть, что корпус агрегата должен быть больше шнека (для предупреждения задевания механизмом стенок корпуса).

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).
