Ледо- и мотобур из триммера: как создать своими руками

Изготовление шнека – подробно для начинающих

Независимо от своей конструкции ледобур из триммера должен обладать шнеком. Это нарезающий элемент в форме винта, предназначенный для сверления отверстия во льду или грунте. Для изготовления шнека потребуется:

В качестве материала для сердечника нужно использовать прочный материал. Лучше всего для этого подойдет стальная труба, Если мотоледобур из триммера будет использоваться для сверления твердых грунтов, то сталь нужно закалить, чтобы она не деформировалась при скручивании.

Изготовление лезвия для шнека выполняется из твердосплавной стали марки 65Г. Этот материал достаточно прочен и легко поддается механической обработке для придания нужной формы.

Для изготовления наконечника также нужно использовать металл из твердых сплавов. На профиле детали также потребуется нарезать желобки. Благодаря такой форме наконечника бур из триммера будет легко вкручиваться практически в любое основание.

Второй конец сердечника нужно оборудовать хвостовиком, на который будет устанавливаться соединительная муфта или приводной редуктор.

Самостоятельное изготовление

Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:

• Если планируется сделать компактную, легкую модель, мощность может составлять 3 л.с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
• Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
• Также следует учитывать диаметр шнека, возможность его замены при необходимости.

Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.

Редуктора

Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.

Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:

• Выходной и червячный вал
• Две шестерни (конического типа)
• Подшипники
• Корпус.

В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.

Шнека

Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.

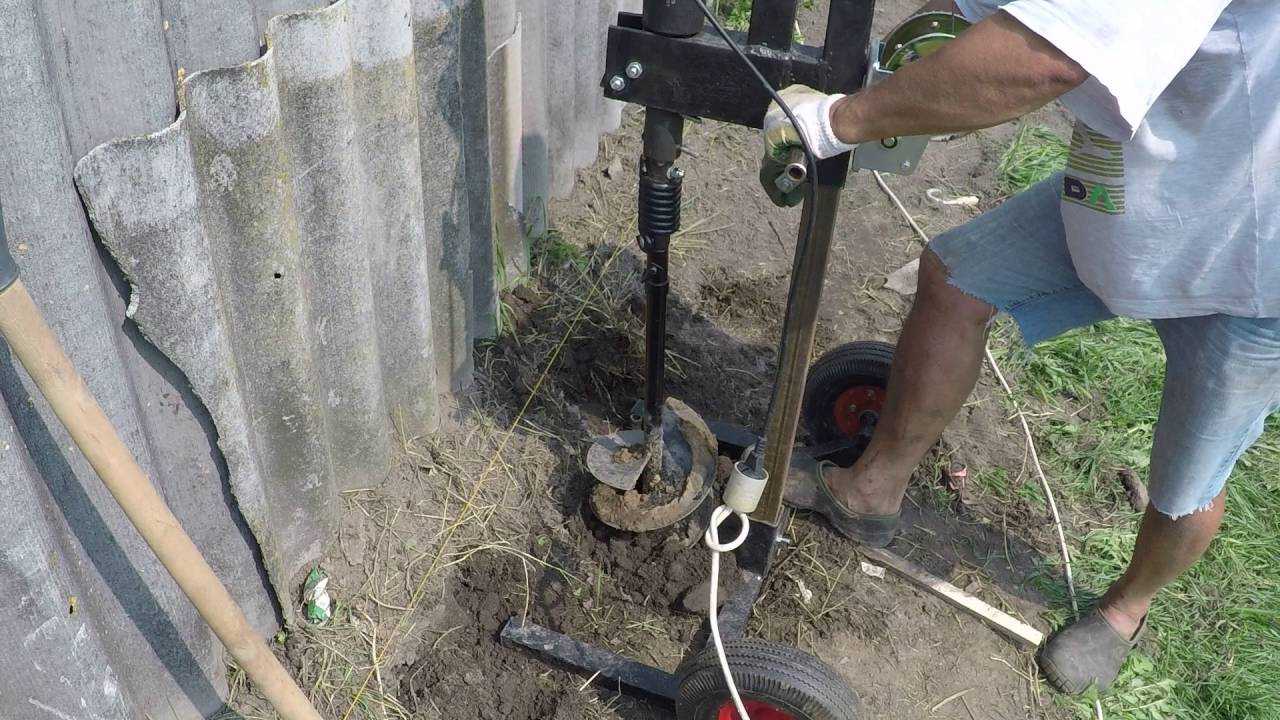

Стойки для мотобура

При большом объеме работ мотобур очень неудобно держать в руках. В этом случае можно изготовить специальную станину, чтобы навесить сделанное оборудование. Опытными мастерами воплощаются разные виды стоек:

• Подъемный механизм: используют цепную передачу, которая устанавливается внутрь центральной стойки. Поднимать и опускать механизм можно с помощью электродвигателя или механически, с помощью ручки.
• Перемещение станины на колесах: на нижнюю опору прикрепляют два колеса, чтобы менять положение простым наклоном.

Материал для изготовления стоек должен быть прочным: обычно используют профильную трубу, отрезок швеллера и металлические уголки.

Ледобур из триммера – плюсы и минусы приспособления

Изготовления самодельного ледобура дает владельцу триммера ряд важных преимуществ.

В их перечень входит:

• значительная экономия денег – в среднем на сборку мотобура придется потратить в 5–6 раз меньше, чем на покупку самой дешевой рыночной модели;
• возможность использования любых деталей и механизмов – при сборке мотобура из триммера можно задействовать любые узлы, рассчитанные на работу в разных условиях. Широкий выбор механизмов на рынке дает изготовителю возможность собрать мотобур из триммера своими руками, учитывая, при этом, собственные возможности и предпочтения;
• простота устройства – самодельный мотобур состоит из минимального количества деталей и механизмов. При этом, по своей эффективности он практически не уступает рыночным аналогам;
• скромный расход топлива – по сравнению с рыночными аналогами, на эксплуатацию самодельного мотобура, в среднем, уходит в 2 раза меньше горючего.

Среди них выделяется:

• необходимость изучения и понимания чертежей – без предварительно подготовленной схемы собрать ледобур из триммера своими руками будет практически невозможно;
• необходимость регулярного демонтажа мотора с целью его последующей установки на триммер – с этой проблемой будут сталкиваться те, кто использует один двигатель для двух хозяйственных агрегатов. Решить ее сможет покупка старого, но полностью исправного двигателя от мотокосы.

Еще одним недостатком может стать необходимость остановок при работе с мотобуром из триммера. Тем не менее, паузы при работе нужно делать только в случае использования двигателя с низкой мощностью.

Как сделать мотобур своими руками

Перед запуском процесса изготовления мотобура рекомендуется прислушаться к рекомендациям:

Перед изготовлением лучше сделать чертеж установки, чтоб наглядно представить расположение всех узлов агрегата.
Нужно рассчитать мощность и габариты инструмента: при изготовлении мощного устройства следует предусмотреть прочную станину, возможно, тележку для перемещения.
При выборе редуктора стоит обратить внимание на его совпадение с нужным количеством оборотов. Если количество оборотов слишком большое, мотобуром будет сложно работать.. При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли

При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли.

Из бензопилы

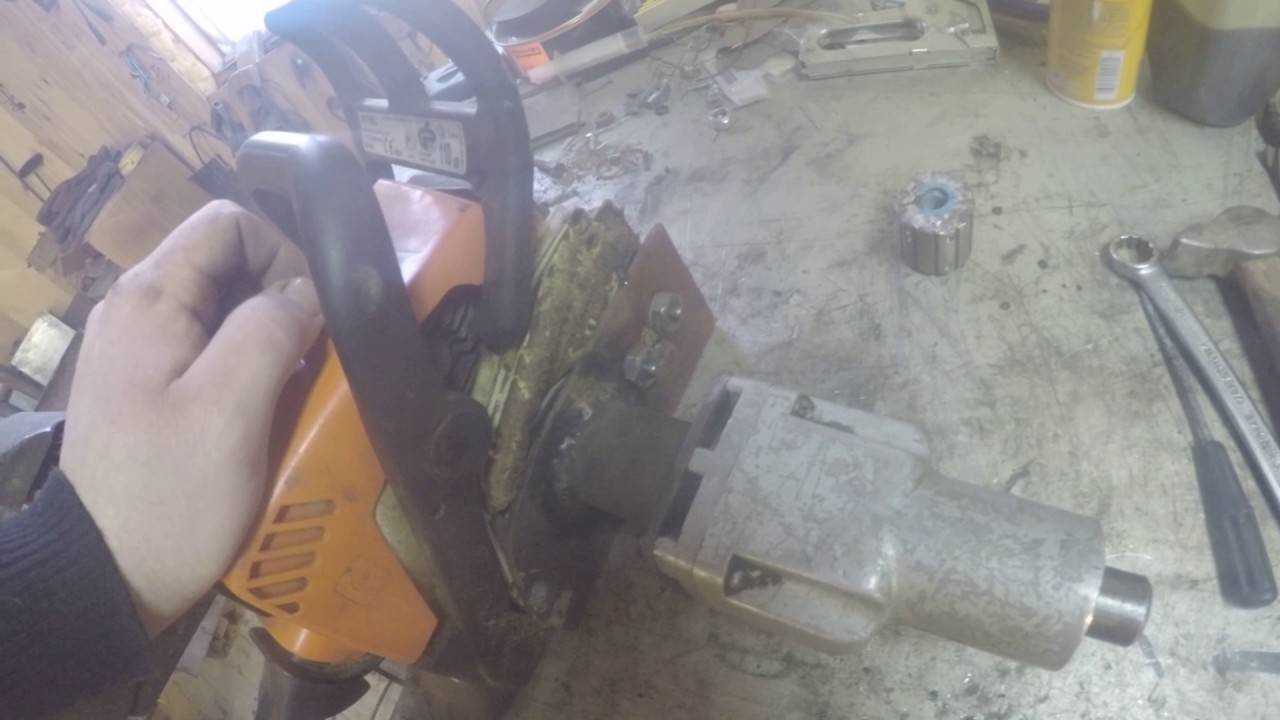

Сделать бур можно своими руками из бензопилы. Для этого подойдет старая модель, которая уже не годится для выполнения своих функций. Оптимальным вариантом станет старенькая пила «Дружба», «Штиль» или «Партнер». Двигатель от бензопилы фиксируют на конструкции из рам, при этом на верхнюю из них выводят систему подачи топлива и аварийной остановки агрегата.

Чтобы закрепить бур, его соединяют с редуктором с помощью трубы. При необходимости, в дальнейшем его можно будет заменить. Можно сделать мотобур из бензопилы своими руками с возможностью вертикального бурения. Это достигается привариванием к раме металлических колец, которые надевают на вертикальную трубу из металла. Такая конструкция надевается на трубу с буром, после этого можно работать.

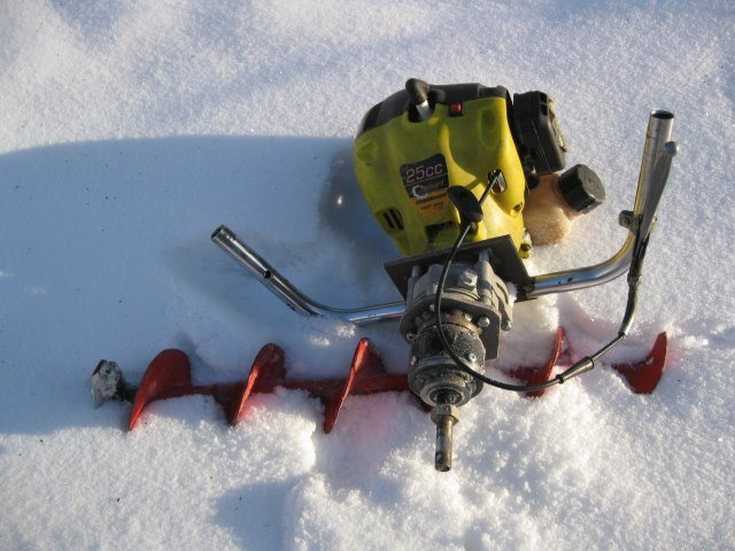

Из триммера

Для изготовления механизма для бурения земли можно взять двигатель от триммера. Чтобы понизить скорость вращения, рекомендуется использовать несколько шестерен, объединенных в едином корпусе с нужным передаточным числом. Скорость оборотов можно понизить, если шестерня первичного вала будет меньшего размера, а шестерня, которая крепится к вторичному валу, — большего.

Для создания устойчивого мотобура из триммера понадобится прочный каркас, к которому прикрепляют мотор и редуктор. К этому же каркасу присоединяют ручки, чтобы держать инструмент. Шнек делают из закаленной стали, а бур – с заостренным наконечником.

Из дрели

Мотобур можно смастерить из дрели или перфоратора. Предпочтительнее изготовление мотобура на основе перфоратора, поскольку он имеет реверс, предотвращающий появление обратной силы в случае заклинивания инструмента в почве. Для изготовления бурояма из дрели мощностью и крутящим моментом не меньше 2 квт., необходимо произвести следующие действия:

• Приобрести червячный редуктор соотношением 1 к 25.
• Изготовить шнек или приобрести готовый.
• Все узлы соединить воедино.

Агрегат, сделанный на основе дрели, работает от электрической сети, что сужает сферу применения. Однако, такой инструмент способен работать при любой температуре, в отличие от бензопилы.

Если правильно использовать свои навыки, можно сделать производительное и мощное оборудование, которое не раз выручит во время строительства или при выполнении ландшафтных работ

При использовании мотобура важно не забывать про технику безопасности и ознакомиться с любыми доступными материалами по поводу его правильной эксплуатации

Принцип работы

Мотобур, или буроям, используют для земляных работ, чтобы пробурить ямы под установку столбов ограждения, фонарей, под посадку деревьев, и даже для возведения фундамента. Его используют не только для бурения грунта, но и льда толщиной более одного метра во время зимней рыбалки.

Мотобур состоит из двигателя (электрического, бензинового или гидравлического), трансмиссии, бура, а также рамы и удлинителя. Функция трансмиссии заключается в регулировке мощности мотора для комфортной работы бурояма. Именно она создает крутящий момент мотобура. Инструмент с ручным приводом механического типа оснащен цилиндрическим или червячным редуктором для снижения оборотов. Для передачи вращения бурояму используется центробежное сцепление, которое располагается между валом редуктора и мотора. Механический инструмент для бурения содержит множество деталей, которые со временем выходят из строя, — в этом заключается главный недостаток ручного мотобура.

Устройство может быть оснащено гидравлическим насосом и гидромотором. Принцип функционирования этого типа оборудования заключается в том, что создается давление на масло, способствующее вращению гидромотора, соответственно, и самого бура. Такой мотобур работает дольше, поскольку отсутствуют сильные нагрузки на детали. Этому способствует действие предохранителя, избавляющего инструмент от перегрузки.

Мотобуры с электрическим двигателем менее мощные и производительные, чем бензиновые. Кроме того, первый вид зависим от наличия электричества и не имеет такой мобильности, как бензиновый. Эффективность работы оборудования зависит от наличия масла в трансмиссии.

Основная часть электрического или бензобура – это бур со шнеком. Его длина составляет от 50 до 70 см, им проводится рыхление почвы. Фреза, которая располагается выше буровой головки, разрезает грунт, который выбрасывается шнеком из углубления. Форма лунки придается шнеком, и зависит от его диаметра. Для бурения ямы глубиной более метра используют удлинитель.

Особенности выбора силового агрегата

Первое, на что нужно обратить внимание, выбирая двигатель для мотобура из триммера – это его мощность. Этот фактор, в свою очередь зависит от планируемых габаритов самоделки

Если в дальнейшем изготовитель хочет собрать большой бур из триммера , который будет способен справиться с проделкой крупных лунок для закладки свайного фундамента, то ему потребуется надежный двигатель, мощностью от 4 л. с. Если таких потребностей у конструктора нет, и ему нужен бур для проделки небольших лунок во льду или почве, соответственно, для сборки лучше всего использовать мотор, мощностью до 3–4 л. с. Такой двигатель будет потреблять низкие объемы топлива и его будет легче переносить по участку.

Второй важный критерий – это комплектация силового агрегата для мотобура из триммера. Практически каждый современный триммер оборудован мотором, в устройство которого входит система облегченного пуска, предварительный подогрев карбюратора, антивибрационная система и улучшенное воздушное охлаждение. Каждое из этих конструктивных решений играет важную роль в работе силового агрегата, поэтому для изготовления мотобура лучше использовать двигатель, укомплектованный всеми перечисленными опциями.

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

• механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
• редукторы, в устройстве которых выходной вал движется против часовой стрелки;
• механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

• исправный червячный вал;
• прочный корпус;
• по 2 пары подшипников и конических шестерней;
• выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

• заостренное металлическое лезвие, изогнутое в форме винта;
• металлический сердечник;
• стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

Во время изготовления наконечника на его профиле потребуется нарезать несколько желобков. Такая форма даст мотобуру возможность быстро проникать в любое покрытие. Используемый сердечник потребуется оснастить хвостовиком. Во время дальнейшей сборки на него будет монтироваться приводной редуктор или соединительная муфта.

Сборка ледобура – в деталях от «А» до «Я»

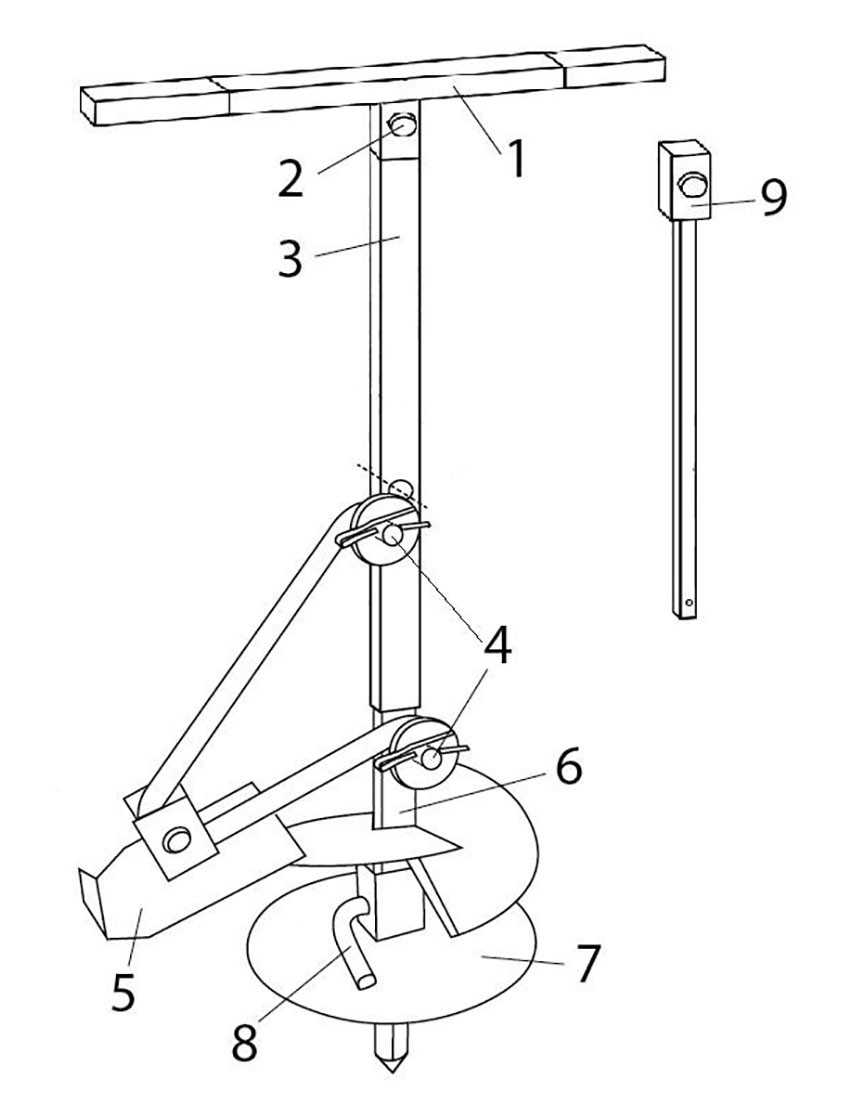

В целях исключить ошибки при сборке ледобура, следует внимательно изучить чертеж агрегата. Схема наглядно показывает, какие механизмы мотобура из триммера соединять между собой и в какой последовательности это необходимо делать.

На схеме показаны 3 варианта исполнения самодельного ледобура из триммера. Первый вариант представляет собой шнековый мотобур, который состоит из таких элементов:

Второй вариант – кастрюлеподобный ледобур из триммера, в конструкцию которого входят такие детали:

• 1 – наконечник;
• 2 – щель для смазки;
• 3 – нож;
• 4 – фиксатор ножа;
• 5 – корпус механизма;
• 6 – стояк.

Третий вариант – мотобур из триммера, оборудованный полудисковыми режущими ножами. В его конструкцию входит:

• 1 – рукоятка;
• 2 – стояк;
• 3 – режущие элементы.

В связи с тем, что мотор от триммера обладает небольшим крутящим моментом, значит, потребуется использовать передаточные механизмы и понизить скорость вращения самого двигателя. В качестве передаточных механизмов следует использовать несколько шестерней, помещенных в один корпус. С целью понижения оборотов мотора на первичный вал потребуется установить шестеренку небольшого размера. При этом вторичный вал оборудуется крупной шестерней.

В целях сделать мотобур из триммера жестким и устойчивым, нужно изготовить прочный каркас, к которому будет крепиться редуктор и мотор. В качестве органов управления следует использовать ручки, которые также будут крепиться к каркасу. Рукоятки ледобур из триммера нужно обтянуть резиновыми чехлами, которые не дадут органам управления проскальзывать в руках владельца.
