Как сделать опрыскиватель своими руками для деревьев

Достоинства и недостатки модели

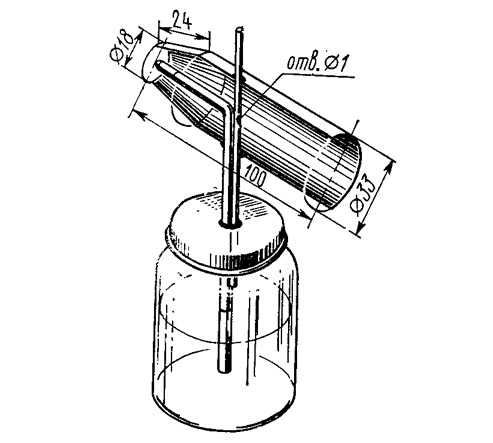

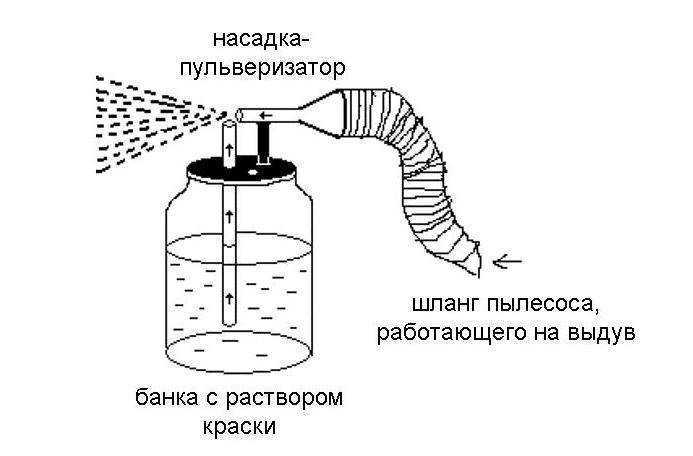

Сделать пульверизатор для покраски своими руками по предложенной схеме просто. С этой задачей справится практически каждый. Достоинством модели является возможность ее доработок. При необходимости к этой конструкции подсоединяют шланг компрессора или ручного инструмента (например, насоса для велосипедных шин). В этом случае работать будет проще.

Недостатком модели является ее ограниченный спектр применений. Рисунок, который образует краска, может не подойти существующему стилю интерьера или виду объекта. Поэтому перед началом работы инструмент нужно опробовать на тренировочной поверхности. Также стоит учесть, что эта модель подойдет для густой краски. Побелку подобным способом наносить будет сложно.

Если у емкости нет крышки, ее можно сделать из подручных средств. Если краска будет на водной основе, подойдет для этих целей обычный пенопласт. Если в состав входят химические красители, нужно сделать пробку для емкости из резины или иного подобного материала. Он не будет разрушаться под воздействием растворителя.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

• болгарка;
• сварочный аппарат;
• электродрель;
• тяжелый молоток;
• наковальня;
• профильная стальная труба 20х40 мм;
• арматура 12 мм;
• жесть (лучше нержавеющая);
• штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

1. Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
2. Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
3. Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
4. К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
5. Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Способ №2

Предлагаем вариант ручного опрыскивателя, сделанного из подручных материалов. В качестве бака для жидкости, можно использовать бак от старой стиральной машины. Этот элемент обычно выполнен из нержавеющей стали, соответственно будет инертен к пестицидам и химическим удобрениям.

Кроме того, такие баки обладают достаточной вместительностью, поэтому его хватит на обработку приусадебного участка средней площади.

Бак можно установить на старую тележку, чтобы облегчить передвижение конструкции по участку. Бак крепится к раме тележки при помощи резьбовых соединений. Для подачи жидкости под давлением потребуется масляный насос от легкового автомобиля.

Насос будет работать от небольшого электродвигателя, который экономичнее дизельных и бензиновых аналогов. Привод обеспечивается ременной передачей, для этого вал двигателя оснащается малым шкивом, насоса – большим.

Насос устанавливается внутри ёмкости, двигатель снаружи. К насосу присоединяем медную трубку, которую стыкуем со шлангом распылителя. Двигатель может работать от аккумулятора или электрического кабеля.

Мы рекомендуем второй вариант, чтобы не утяжелять конструкцию. Отметим, что длина кабеля должна быть не менее 30-40 метров, чтобы опрыскиватель дотягивался до всех уголков участка.

Преимущество такой конструкции заключается в том, что здесь не используются форсунки для опрыскивателя. Это довольно дорогостоящая деталь, которая часто забивается. К недостаткам относится невозможность регулировать подачу и распыление жидкости.

Насос и подача воды — не вопрос

Зачастую насос необходим для повышения давления воды при поливе из емкости. Его можно купить, а если есть желание сэкономить — можно изготовить самостоятельно. Такой вариант обойдется совсем недорого, при этом результат работы устройства будет впечатляющим. Мы рассмотрим оба варианта: расскажем, как изготовить насос своими руками и как выбрать в магазине подходящую модель.

Насос можно сделать самостоятельно

Мы предлагаем использовать насос из старой стиральной машинки, которая уже отработала свой срок эксплуатации. Подойдет модель, которой пользовались еще наши бабушки. Однако стоит понимать, что для работы насоса потребуется электросеть 220в. Мы рекомендуем использовать разделительный трансформатор, у которого обе обмотки хорошо заизолированы друг от друга, для обеспечения гальванической развязки. Кроме того, следует продумать возможность заземления корпуса или сердечника трансформатора.

На конце шланга, опущенного в воду, нужно установить обратный клапан, так как речь идет о центробежном насосе. Перед включением систему надо заполнить водой. Такой насос хорошо откачивает воду с глубины до 2 метров и подает ее в поливочный шланг. Его необходимо вовремя выключать, чтобы в систему не попал воздух и ее не пришлось вновь наполнять водой.

Выбираем промышленный дренажный насос

Если изготовить устройство самостоятельно не удалось, можно купить готовый дренажный насос. Мы опишем различные виды дренажных насосов и поможем выбрать оптимальную модель.

Существуют погружные, полупогружные и поверхностные насосы. Несмотря на разницу в цене, они имеют схожую конструкцию. Все модели выполняют одну функцию – всасывают в себя воду через донные отверстия, защищенные сеткой. Это позволяет избежать попадания в механизм крупных частиц мусора

При покупке насоса стоит обратить внимание на такие параметры:

1. Ключевым моментом при выборе можно считать производительность, обычно она обозначается буквой Q. Как ее рассчитать? По стандартам, для полива 1м² поля используется максимум 6 литров воды. Если грядки занимают 100м², значит, понадобится 600 литров воды в сутки. Для такой площади потребуется насос производительностью от 0.75 до 1м3 в час.
2. Следующий параметр, достойный внимания, – это высота, на которую устройство сможет поднять воду. Чем она больше – тем большее расстояние сможет преодолеть вода. Можно считать, что один метр высоты подразумевает 10 метров шланга по горизонтали. При этом имеется в виду шланг диаметром 25мм.

В зависимости от условий Вашей дачи выбираем погружной или поверхностный насос. Популярной моделью для использования на даче является дренажный насос с возможностью полива из бака или другой емкости. Его преимуществами является малый вес, простое подключение и несложная эксплуатация. Подобные модели не используют в глубоких емкостях, максимум – 120см глубиной. Для начала работы его достаточно закрепить прямо на бочке и затем подключить к сети.

Сборка мобильного опрыскивателя, работающего от аккумулятора

Для изготовления своими руками системы опрыскивания, которая будет питаться от аккумуляторного устройства, вам понадобятся:

• резервуар для заливки воды или рабочего раствора с клапаном стравливания избыточного давления;
• автомобильное насосное устройство;
• ниппель для автошин, оснащенный двусторонней резиновой прокладкой;
• автоаккумулятор на 12В;
• манометр для измерения давления в герметичном баке с рабочим раствором;
• провода из меди с изоляцией;
• клеммы ножевого типа и зажимы для присоединения насоса к аккумулятору.

Для периодической подзарядки аккумулятора приобретите зарядное устройство.

Чтобы собрать систему опрыскивания, соберите все необходимые узлы в зоне доступности. В стенке резервуара сделайте отверстие для установки автомобильного ниппеля и поставьте туда его, обеспечив плотное прилегание. Установите манометр для считывания показателей давления внутри резервуара.

Залейте в бак жидкость, присоедините насосный шланг к ниппелю. Аккумуляторные клеммы установите с соблюдением полярности для питания автонасоса. Присоедините к насосному устройству шланг с установленными форсунками для подачи раствора в рабочую зону. Закрепите насос и аккумулятор рядом с резервуаром. Работайте с жидкостью при достижении значений манометра в пределах 3 атм.

Вы можете соорудить как стационарную систему для опрыскивания с большим резервуаром, так и собрать мобильный опрыскиватель. Для компактного устройства используйте бак объемом до 10 л, который с помощью ремней можно крепить к спине. Аккумулятор с насосом можно закрепить на стенке емкости или поместить в сумку с ремнем. С помощью самодельного опрыскивателя с насосом, питающегося от аккумулятора, вы сможете разбрызгать 10 л рабочей жидкости.

Вы здесь

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

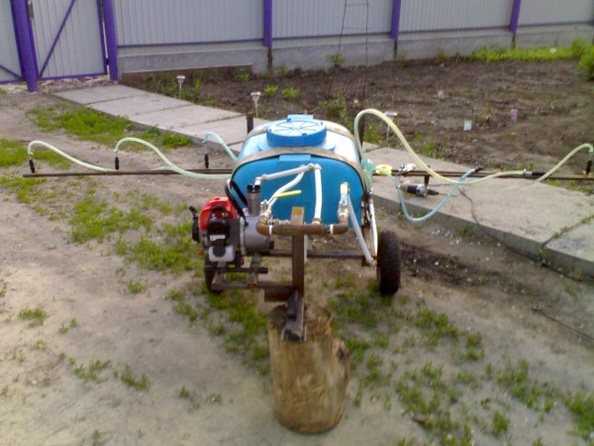

Начитавшись форумов, я решился исоздал опрыскиватель прицепной к адаптеру мотоблока.Привод независимый-мотопомпа .Зазват 4 метра .Обработал 60 сот земли без проблем.

опиши подробней если можно скинь фото

Классная приставка получилась , восхищаюсь.

Поподробней пожалуйста, а то какой смысл на форуме выставлять.

Автор создал интригу и исчез

Автор создал интригу и исчез

Ага, такая штука нужная, а он не хочет рассказывать. Отзовитесь многие будут благодарны.

Автор создал интригу и исчез

Посмотрели,а теперь думать надо.Самое главное ИДЕЯ.

Доброго времени суток, вот моя затея. Бочка 300л (нерж). Насос НШ-32 б/у качает 6-12 атм. Фильтр грубой и тонкой очистки. Редуктор давления 3 атм на штанги. Избыточное давление через клапан на 3 атм обратно в бочку мешать раствор. Роспылители и шланги от польских опр. каждый с фильтриком внутри. Регулируемая по высоте штанга. Ширина 6м . Расход 170л на 50 соток. Производительность 1 га в час. Смотреть мотоблок луч и опрыскиватель . https://www.youtube.com/watch?v=6WOhfHQruU0&feature=related https://www.youtube.com/watch?v=q8H5qnCzLc8&feature=mfu_in_order&list=UL . Файлы: zobrazhennya0899.jpg zobrazhennya0897.jpg zobrazhennya0882.jpg zobrazhennya0863.jpg zobrazhennya0868.jpg zobrazhennya0860.jpg

Зачёт . Кроме , как однонапрвленной радиальной силы на втулки насоса через ремень . Если по оборотам сойдётся , то лучше насос соединить с ппромежуточным валом обыкновеннм резиновым плотным шлангом . Для повторяльщиков на МБ1 опыт — я насос прикручивал на руль ( площадка сваривающая трубки руля ) и и крутился от шкива прикреплённого к большому шкиву МБ . Т.Е. насос начинает крутится когда едешь . Чтобы на месте — выключаешь скорость . Неудобства минимальные , но проще изготовить .

» сейте разумное , доброе , вечное , » . ( Некрасов Н. ) Арнольд Гринштат. Двигайтесь правильно — и будете здоровы.

Александр М Даешь фотки. ато на пальцах непонятно.

Александр М Даешь фотки. ато на пальцах непонятно.

Завалялась одна . Утром пробовал отправить , но паршивейший мегафон на исхдящем трафике — деньги содрал , но не отправил . На конкретные ворпросы отвечу.

» сейте разумное , доброе , вечное , » . ( Некрасов Н. ) Арнольд Гринштат. Двигайтесь правильно — и будете здоровы.

и што -НШ- будет воду качать и как долго.

как самому изготовить фильтр , или от чего поставить

? я тоже начал такой делать.Файлы: foto-0205.jpg прикольно нада будет сделать

. Если не секретно то параметры вашей мотопомпы , тоже склонялся к такому варианту , но так-как не предстовляю какое нужно давление для хорошего распыла ? Второе от чего у вас стоят распылители ? Или от чего можно их прислюнить ?

видео не мое я нашел его в простирах инета но там полностью показана та идея которую я хотел воплотить)))водяная помпа самая простая китайская—поверьте вам ее хватит и опрыскиватели(форсунки) продают в магазине сельхозтехники я брал 20 штук есть на 3 положения но я брал на одно ,посчитав обьемы я всетаки взял опрыскиватель бомет на 12 метров

Большое вам спасибо за ответ . Вот по поводу форсунок . я их в глаза не разу не видел идаже представления не имею . Вопрос в садовых магазинах продают насадки распылители щелевые на водопровод они подойдут ?

Вопрос в садовых магазинах продают насадки распылители щелевые на водопровод они подойдут

вам нужно посетить магазин где продают запчасти на сельхозтехнику

Использование заводских форсунок

Потратив немного денег на приобретение спринклера для полива, можно собрать более сложную систему для распыления воды на большом участке. Для полива газонов площадью от 5 до 25 квадратных метров используют роторные пульверизаторы, подающие хаотично вращающиеся струи воды. Веерные распрыскивателивыбрасывают воду струйно. При соединении заводской форсунки с самодельным водоподающим устройством распыление будет более качественным и своевременным.

Недорогое, но весьма надежно устройство с емкостью из высокопрочного пластика. Имеет регулируемое латунное сопло с фильтром и эргономичную рукоятку с фиксатором. Продается в пакете с подвеской.

Легкий, химически стойкий опрыскиватель с регулируемой пластиковой форсункой, которая может поворачиваться для обработки в труднодоступных местах. Оснащен достаточно мощным насосом, набирающий оптимальное давление за пару-тройку качков.

Надежный помповый пульверизатор с относительно широкой горловиной для удобного заливания и сливания жидкости. По стандарту, имеет регулируемое сопло и кнопку с фиксацией.

Профессиональный распылитель из надежного пластика, устойчивого к химическому воздействию. Рассчитан на длительную эксплуатацию и имеет серьезный запас прочности. Не имеет фиксатора.

Самый дорогостоящий опрыскиватель домашних растений на рынке. Выполнен из прочного пластика и имеет надежную конструкцию. Пластиковое сопло с регулировкой, фильтр, кнопка с фиксацией, широкое горлышко и качественный насос. Есть предохранительный клапан для сброса давления. Возможно прослужит немного дольше остальных, но и ценник в разы выше. Тут уж решение за покупателем.

Различные типы

Особенности любого распылителя зависят его типа. Рассмотрим основные типы распылителей для опрыскивателей и их характерные черты.

Инжекторные

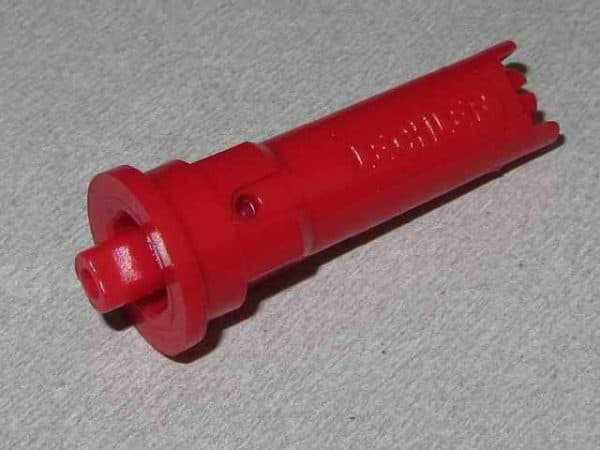

Одним из наиболее распространённых видов распылителей можно назвать инжекторные изделия.

Именно от размера отверстия и зависит производительность всего аппарата.

Инжекторный

Так как воздуха в воде меньше, чем самой жидкости, пена и получила своё название. Другие преимущества таковы:

• максимальная эффективность распыления, ведь инжекторный распылитель препятствует образованию небольших капель, которые просто сносятся ветром;
• капли «низкократной пены» значительно лучше задерживаются на листах растений, чем обычная жидкость;
• так как вода насыщается воздухом, её затраты максимально снижаются. Вы сможете поливать с одного бака дольше.

Как видите, инжекторные распылители превосходно подойдут для больших объёмов работ. Поэтому их следует устанавливать на опрыскиватели с объёмными баками, чтобы максимально продлить работу без «дозаправки» водой.

Дефлекторные

Если вы хотите распылять удобрения, то наиболее эффективным вариантом распылителя станет изделие дефлекторного типа. Он отличается от аналогов тем, что создаёт достаточно компактных капель, которые под большим давлением вырываются из распылителя.

Это позволяет избежать ожога растения большим количеством химикатов и, в то же время, большое давление позволяет ветру сносить струю. Она изначально формируется горизонтально, что даёт возможность более уверенно управлять потоком

А это очень важно при работе с удобрениями, пестицидами и другими веществами

Дефлекторное изделие позволяет работать в максимально щадящем режиме для растений, а также уверенно управлять устойчивой к ветру струёй.

Щелевые

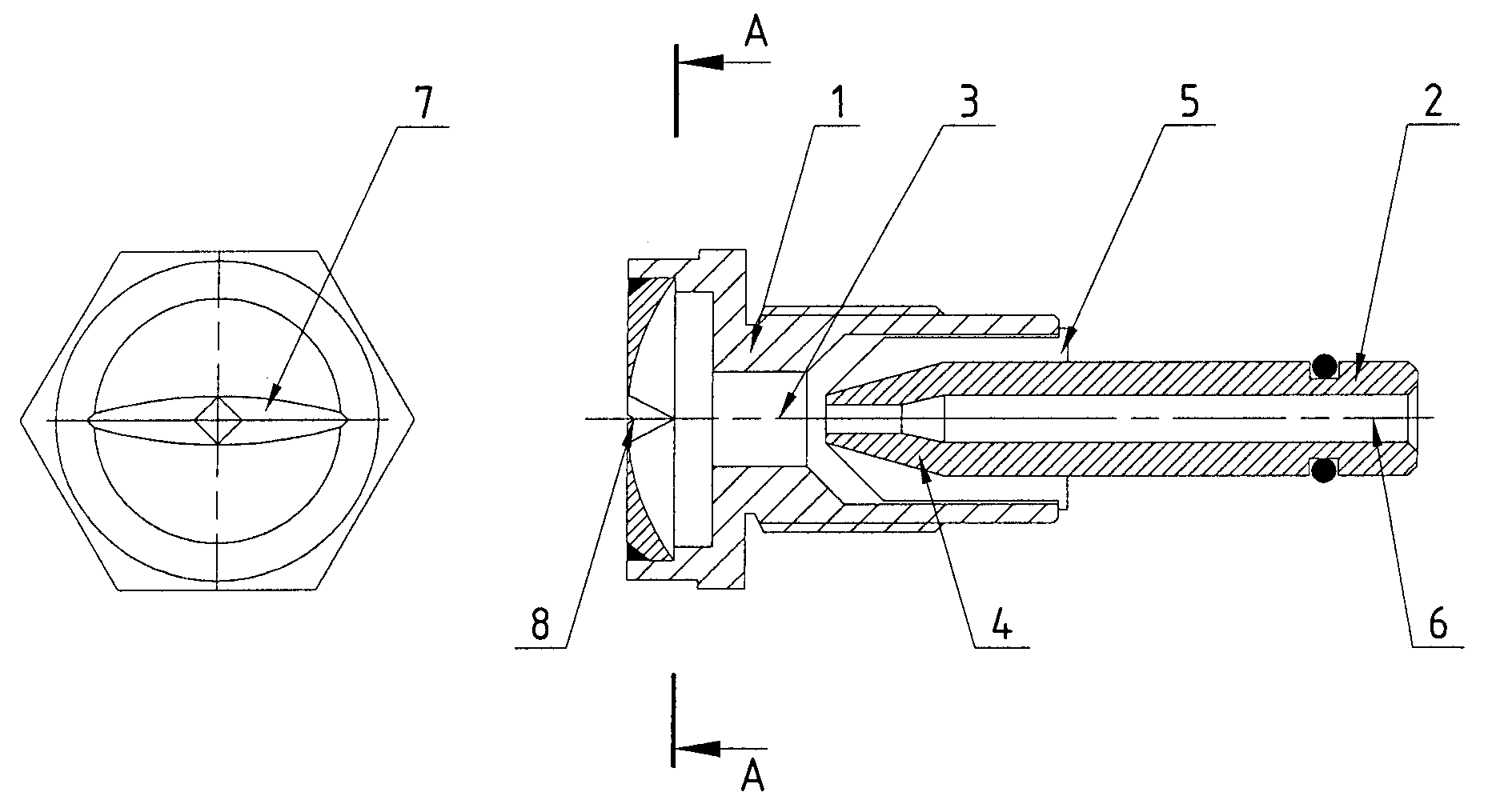

Щелевые распылители можно назвать одним из наиболее универсальных видов подобных изделий, так как они позволяют работать как с жидкостью, так и с химикатами. Они отличаются такими характерными чертами, как:

образование крупных по размеру капель, что предотвращает их снос ветром;
при работе с химикатами происходит насыщение их воздухом для более щадящего влияния на растения, а также меньшего расхода вещества;
создание плотной струи, которой удобно управлять, что немаловажно как для работы с жидкостью, так и для полива водой;
высокая выносливость к любому давлению, что делает распылитель действительно прочным и способным создать действительно плотную струю.

Щелевые

При использовании щелевых распылителей крайне важно плотно закрепить его на штанге, чтобы не было никаких щелей и отверстий, ведь данные изделия подвергаются высокому давлению. А нарушение герметичности может привести к поломке

Двухфакельные

Одной из самых модерных и производительных моделей распылителей является двухфакельный вариант. Данный распылитель имеет сразу два отверстия для распыления, что позволяет разделять поток воды на 2 струи, которые падают на растения под разными углами.

Двухфакельный

Это очень удобно, ведь передняя часть отвечает за распыление воды в нижних областей растений. Заднее отверстие станет отличным приспособлением для полива верхних слоёв.

Полив с помощью разбрызгивателя

Полив водой – это неотъемлемая часть ухода за садом или огородом. Эффект от разбрызгивателя напоминает природный дождь, поэтому очень благотворно влияет на рост растений на огороде, земля не покрывается коркой после высыхания и ее не нужно рыхлить после каждого полива водой. Мелкодисперсные капли воды увлажняют почву огорода постепенно, отличаясь от полива из шланга или лейки, которые могут вымывать землю возле корней, нанося тем самым вред растению. Живительная вода, капельным путем попадающая на листья, поступающая к корням, дает им толчок для роста.

Чтобы процесс полива огорода водой был контролируем, используйте такие системы, которые работают не только в ручном, но и автоматическом режиме, орошая определенные участки земли огорода или сада в нужное время и в нужном объеме. Для начала определитесь, откуда будет поступать вода. Когда подземные воды находятся на небольшом расстоянии, лучше пробурить личную скважину на огороде. Для подачи воды наверх используется погружной насос или мотопомпа. Через шланг вода поступает в оросительную систему и происходит полив участка огорода.

Не имея возможности пробурить скважину, дачники используют бочковой накопитель воды. Емкость большой вместимости, лучше, если минимально на 200 литров, устанавливают на огороде, заполняют водой, которая поступает внутрь через водопровод. В бочке просверливают отверстие, равное диаметру патрубка, который туда вставляют и закрепляют на нем переходник и шланг, ведущий к поливочной системе участка.

Способ №3

Рассмотрим вариант изготовления более громоздкой, а соответственно производительной конструкции. Такие опрыскиватели подойдут для трактора, и могут применяться на больших площадях. Для изготовления вам потребуются:

1. Металлическая ёмкость, объёмом 200-300 литров.
2. Стальной уголок для изготовления рамы.
3. Трубы круглого сечения.
4. Электронасос напряжением 12 В.

Из уголка свариваем раму, дополняем конструкцию трубами, на которых установлены распылители. На раме устанавливается и бак для жидкости, внутри которого монтируется насос. Опрыскиватель агрегатируется к навеске трактора, привод на насос идёт через вал отбора мощности.

Отметим, что штангу распылителя можно сделать подвижной, чтобы регулировать полив в зависимости от внешних условий. Для этого можно применить винт от домкрата легкового автомобиль. Управление подъёмным механизмом будет осуществляться за счёт гидравлики трактора.

Такой опрыскиватель неплохо справится с обработкой картофельных полей. Оптимально подходит для работы на участках свыше 20 соток.

Обратите внимание, что здесь приведены лишь варианты самодельных опрыскивателей. Вы можете вносить изменения и усовершенствовать конструкцию по своему желанию

Описание устройства

Основная задача садового опрыскивателя – это эффективное распыление жидкости (химикатов, удобрений, стимуляторов и т. д.) на растения. Нанесенная таким образом жидкость прекрасно прилипает к насаждениям и в течение долгого времени проявляет свои защитные свойства. Опрыскивание является необходимой мерой для защиты кустов и плодовых деревьев от болезней и вредителей (гусениц, тли, клещей и пр.). Чтобы процесс обработки проходил правильно, стоит воспользоваться специальным оборудованием – садовым опрыскивателем.

Все аппараты данного назначения можно поделить на группы по принципу работы (от элементарных ручных до самоходных). Выделяют следующие виды:

1. Ручной опрыскиватель, который представляет собой бак из пластика с крышкой с вмонтированным помповым насосом. Насосом создается нужное давление в баке, затем можно распылять жидкость, нажимая рычаг, который находится на ручке. Агрегаты данного типа производятся с объемом бака от 0,5 до 2 литров. Он прекрасно подходит для опрыскивания рассады и других немасштабных насаждений.
2. Помповый опрыскиватель рассчитан на опрыскивание большого количества растений. Объем бака составляет 3-12 литров. Его нужно носить на плече на специальном ремне. На крышке также находится насос, а от корпуса идет шланг (1-1,5 метра) со специальной ручкой, штангой и форсункой. На сегодняшний день помповые садовые опрыскиватели одни из самых востребованных. Это прекрасный вариант для обработки площадей до 30 соток.
3. Опрыскиватель ранцевый ручной – здесь давление нагнетается в насосе. Аппараты этого вида удобны тем, что их можно носить за спиной, как рюкзак. Обрабатывая насаждения с помощью данного агрегата, нужно одной рукой нагнетается давление, а второй держать штангу с распылителем, что не очень удобно и достаточно утомительно.

1. Опрыскиватель ранцевый аккумуляторный – это усовершенствованная модель предыдущего. Основное его преимущество заключается в том, что давление образуется посредством электропривода от аккумуляторной батареи. Такой механизм существенно облегчает процесс обработки растений и ускоряет процесс. Электрические садовые опрыскиватели благодаря своей эффективности и продуктивности подходят и для небольших частных садов и огородов, и для мини-хозяйств.
2. Мотоопрыскиватель бензиновый целесообразно применять для проведения работ на больших площадях. Объем емкости для жидкости здесь варьируется в диапазоне 12-20 литров. Опрыскиватели этого типа делятся на два вида: ранцевые, которые носят за спиной; колесные, которые можно свободно перемещать по саду и огороду.

Все перечисленные выше агрегаты можно без проблем купить на рынках или специализированных магазинах, а также заказать через интернет. Но можно обойтись своими силами, сделав аппарат самостоятельно из доступных материалов. Возможно, этот способ будет самым верным, т. к. собственноручно сделанный опрыскиватель для сада и огорода легко можно подстроить под свои нужды и не переживать по поводу ремонта в случае какой-либо поломки.

Как изготовить самодельный опрыскиватель для сада и огорода

От правильности ухода за выращиваемыми растениями зависит будущий урожай. Причем, ухаживать – значит не только поливать и пропалывать, но также удобрять культуры и бороться с вредителями.

Распылять различные растворы можно вручную обычным веником. Однако при этом жидкость распределяется по поверхности растения неравномерно, да и занятие это довольно трудоемкое. Лучше воспользоваться опрыскивателем. Его можно приобрести в специализированном магазине или сконструировать личный аппарат. Причем, самодельный опрыскиватель для сада и огорода не так уж и сложно сделать – нужно только захотеть!

Классификация по способу создания давления рабочей жидкости

Мотоопрыскиватели

Самые мощные из садовых опрыскивателей – это мотоопрыскиватели; распыление происходит под давлением струи воздуха, создаваемой при помощи насоса мембранного типа, приводимого в движение небольшим двигателем, обычно бензиновым.

Мембранного типа

Насос мембранного типа (мембранный, диафрагменный насос) – объёмный насос, где рабочим органом является гибкая пластина, закреплённая по краям. Под действием какого-либо механизма или сил пластина изгибается, выполняя функцию поршня, толкающего рабочую жидкость.

Электрический ранцевый

Чуть менее мощный класс – электрический ранцевый садовый опрыскиватель. Насос мембранного типа получает энергию от аккумулятора напряжением в 12 вольт.

За счет оптимальной мощности и размеров этот опрыскиватель получил широкое признание и часто бывает задействован не только по прямому назначению; а например, и для мойки окон или в качестве распылителя при строительстве и ремонте.  Также можно изготовить пеногенератор для мойки своими руками. Рабочая жидкость находится в емкости-ранце за спиной оператора.

Садовый ранцевый

Садовый ранцевый опрыскиватель ручной – самый простой, удобный и универсальный вариант. Давление в нем создается за счет движения вручную специальным рычагом, который управляет помповым насосом. Повышенное давление создается в специальной насосной камере, откуда жидкость подается в систему опрыскивания.

Помповый

Помповый насос – это цилиндр с передвигаемым в нем поршнем; в конце корпуса имеется клапан для впуска накачиваемого воздуха в рабочую зону и для препятствования его выходу, нагнетая тем самым повышенное давление рабочей жидкости.

Ранцевый ручной

Так же существуют ранцевые опрыскиватели ручные с нагнетанием давления помповым насосом напрямую в емкость с рабочей жидкостью. Их недостатком является не всегда прочная конструкция швов рабочей емкости, вследствие этого швы могут расходиться, что может привести к ожогам оператора.

Видео о том, как правильно выбрать опрыскиватель.

Будьте осторожны с выбором этих моделей.

Помповый на ремне

Следующий класс – помповый опрыскиватель на ремне. Давление жидкости в системе создается за счет нагнетания ручным помповым насосом атмосферного воздуха напрямую в баллон с рабочей жидкостью. Довольно прочное и надежное устройство за счет высоких прочностных качеств баллонов.

Ручной для открытых емкостей

Простой ручной опрыскиватель для открытых емкостей. Конструктивно мало чем отличается от обычного велосипедного насоса. Шланг опускается в открытую емкость с рабочей жидкостью и за счет разности давлений при рабочем и холостом ходе насоса струя всасывается и выбрасывается наружу через распыляющую головку.

Ручной опрыскиватель для открытых емкостей

Ручной в пластиковой емкости

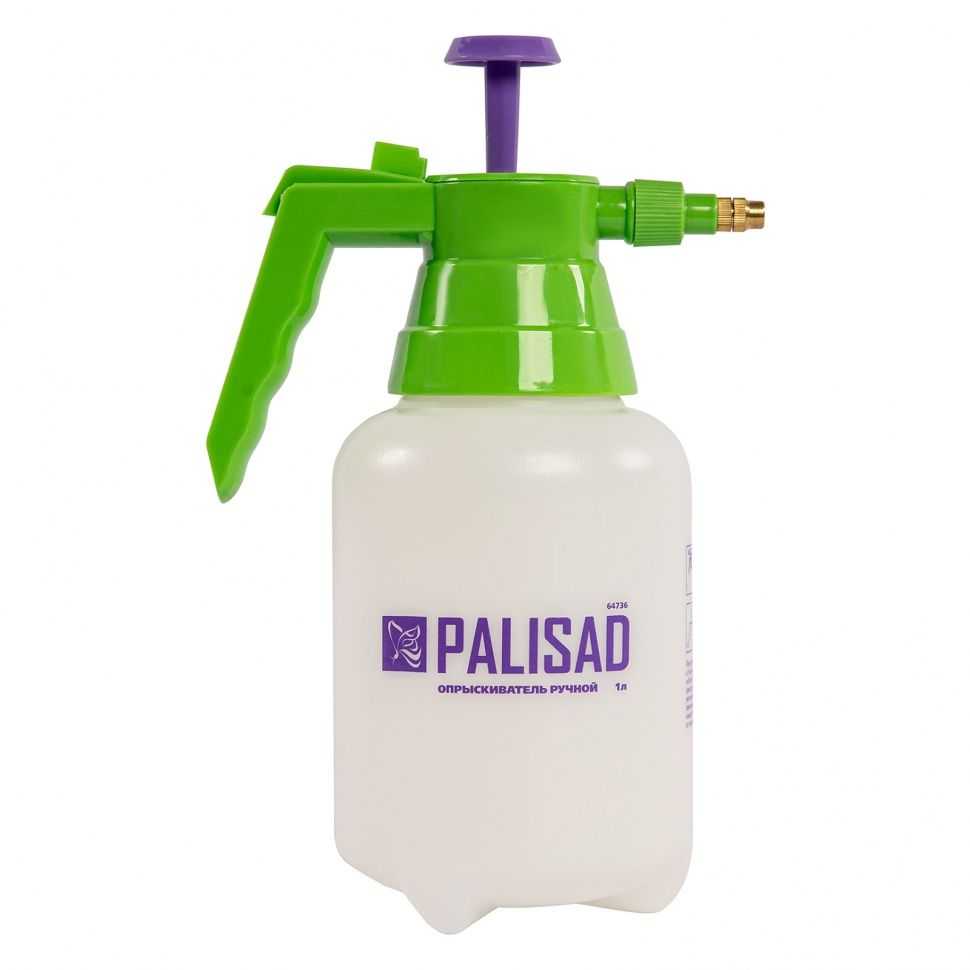

Ну, и, наконец, опрыскиватель ручной в пластиковой емкости. Используются небольшие емкости, в крышку которых вмонтирован помповый насос. При ручном накачивании необходимого давления и при нажатии на кнопку на рукоятке, жидкость распыляется.

Давайте так же рассмотрим “джентльменский” набор любого опрыскивателя, в который обязательно входят:

• емкость для рабочей жидкости или смеси;
• клапан для стравливания излишнего давления для повышения безопасности;
• форсунка для распыления рабочей жидкости (с набором насадок);
• фильтр для удаления посторонних частиц из рабочей жидкости;
• ручка насоса пневматического типа (для “ручных” моделей);
• штанги для накачки давления вручную (в “ручных” моделях);
• удлинители для изменения длины и формы шланг;
• детали крепежа, обеспечивающие герметичность и легкую сборку и разборку опрыскивателя.

Где взять компрессор для нагнетания давления?

Стоит отметить, что все опрыскиватели подобного рода способы удерживать не более 3 атмосфер. В противном случае бак опрыскиватель будет попросту разорван. Естественно, разорван он не будет.

Ведь имеется клапан сброса избыточного давления. Но, тем не менее, более 3 атмосфер в принципе не потребуется давление. Следовательно, для его нагнетания может быть использован обыкновенный электрический насос.

Такие часто используют автомобилисты для накачки колёс. Прелесть его заключается в том, что он может работать от 12 В и при этом выдавать необходимое давление. Именно это нам и требуется.
