Пресс своими руками

Гидравлический пресс

Главное отличие этого типа устройств в использовании гидравлического домкрата или эластичного бочонка, наполняемого потоком с водопровода.

Пошаговая инструкция

1. Сбор станины гидропресса осуществляется по общепринятому принципу: для корпуса применяется готовый металлический или деревянный бак. В самой нижнее точке проделывается отверстие для сливного носика (из трубы или изогнутого в форме желоба стального листа).
2. Если бак негерметичный, это сделает лучше производительности пресса. Однако для защиты от брызг и потери сока лучше всего оборудовать устройство пластиковым кожухом.
3. Если используется корпус, сделанный своими руками, то нужно подобрать требуемое количество реек так, чтобы между ними щели были не более 0,5 – 1 см. скрепить их можно болтами на наружных и внутренних металлических пластинах. Лучше всего будет сохраняться прочность такого бака, если точки крепления расположены за 10 см от верхнего и нижнего края.
4. Для самодельного поддона устанавливается пластиковая миска, сбитый с досок щит с бортиками или загнутый по краям лист металла. Чтобы извлекать сока, можно сделать сливной желоб.
5. Для равномерного распределения давления по яблочной массе под гидравлический элемент ставится деревянный круг на 0,5 – 1 см меньше в диаметре за внутреннюю окружность бака и металлический упор примерно 10 – 15 см. Это нужно в целях защиты от разрушения.
6. Обязательно используется мешковина или другой натуральный холст для фильтрации мезги.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

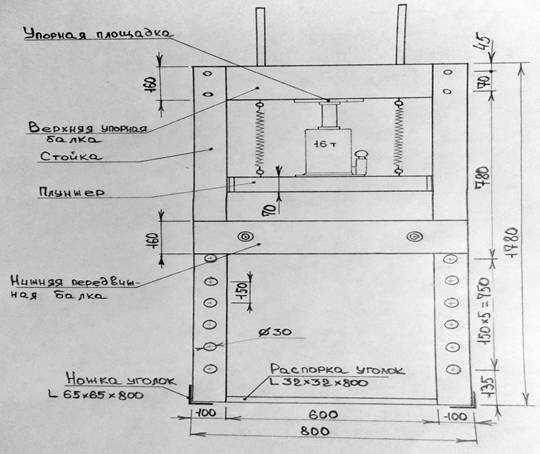

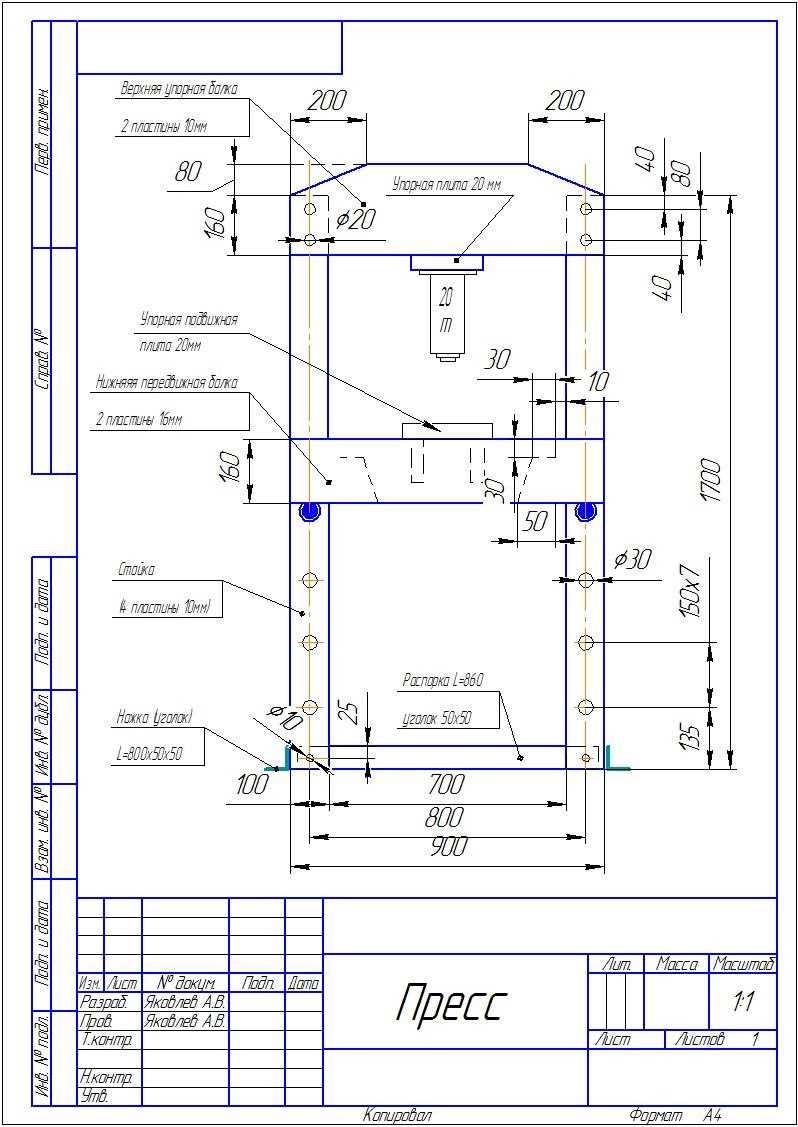

Один из вариантов чертежа для изготовления пресса

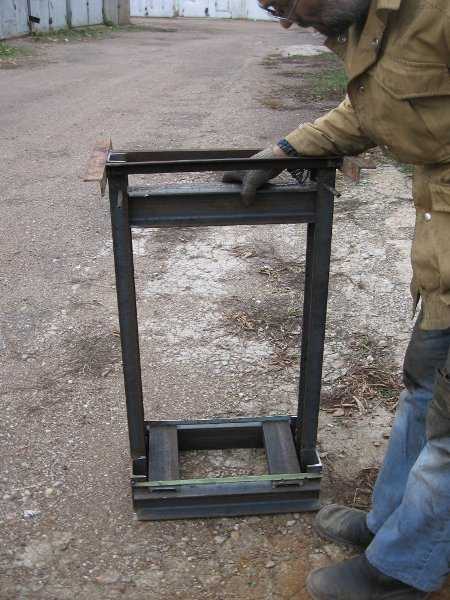

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

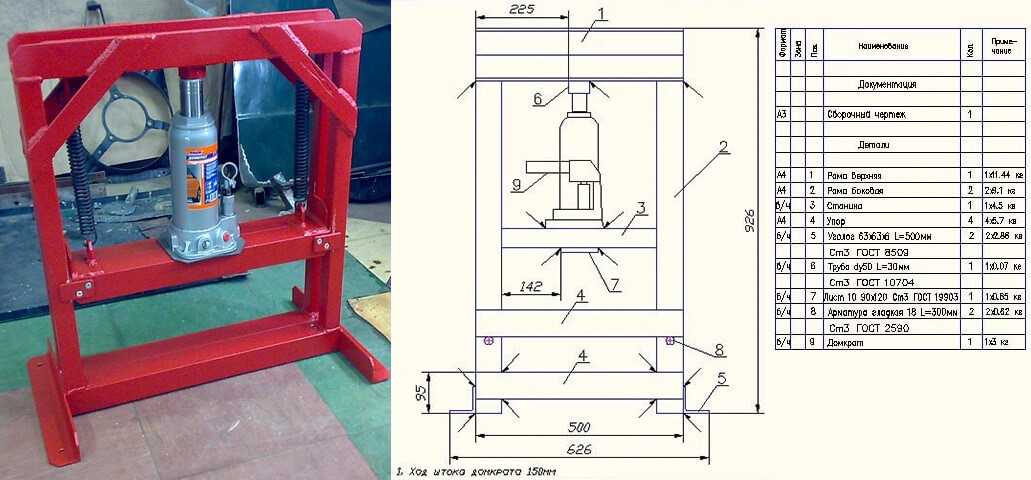

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

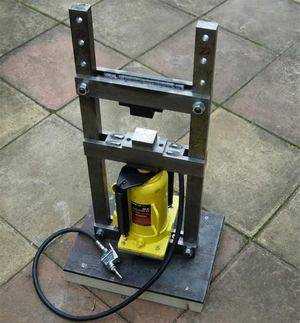

Внешний вид готового самодельного пресса

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи. Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата. Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Конечно, не все, но большинство хозяев сталкиваются с бытовыми ситуациями, в которых пресс мог бы значительно облегчить работу. Для того чтобы оказывать давление на предмет с большой силой, часто используют именно это устройство. Наиболее востребованным и надежным считается гидравлический агрегат. Поскольку покупка его обходится дорого, многие разрабатывают свои конструкции, к примеру, самодельный пресс из домкрата.

Пресс своими руками — {инструкция} по созданию самых действенных устройств и обзор наилучших конструкций (105 фото)

Прессовочные установки могут быть нужны в самых различных ситуациях, в том числе бытовых. К примеру, те автолюбители, которые способны сами произвести ремонт машинки, часто прибегают к сборке прессовочного оборудования у себя в гараже.

На те же меры могут пойти и начинающие предприниматели, открывающие свою автомастерскую. Преимуществом в этом случае будет то, что обладатель имеет возможность настроить характеристики и габариты прессовочной системы специально для себя.

Стоимость новейшего пресса довольно велика, конкретно потому почти все решаются сконструировать таковой механизм без помощи других.

Особенности устройства

Чтобы самостоятельно обустроить мастерскую для дома или профессиональной работы требуется понести существенные материальные вложения. С целью скорейшего открытия мастерской, большинство экономят, и некоторые устройства изготавливают самостоятельно.

Сейчас накопился большой опыт самостоятельного создания прессовочного аппарата, основу работы которого лежит на механическом и гидравлическом принципе.

• Конструкция состоит из пары цилиндрических камер, отличающихся по размеру. Масло, которое содержится в камере меньшего по объему, посредством в ней давления переходит в другую камеру при помощи перекачки.
• Обе камеры соприкасаются через специальный канал, а необходимое давление происходит путем перемещения масла из в большую камеру.
• Прессовочное устройство надлежит установить на устойчивой опорной раме. Ее функция в удержании изделий, которые будут использованы для обработки через пресс. Места под гидравлический пресс много не понадобится.

Широкое применение пресс нашел в обработке металла, различных видов пластика, кожи, толстого картона и резиновых фрагментов.

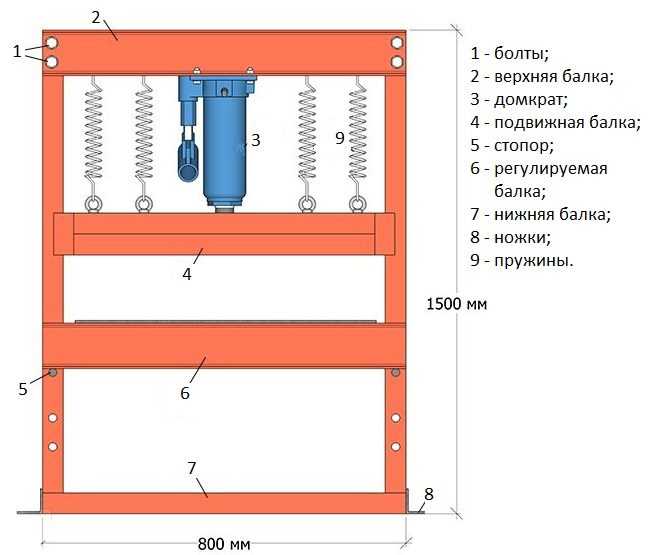

Схема пресса

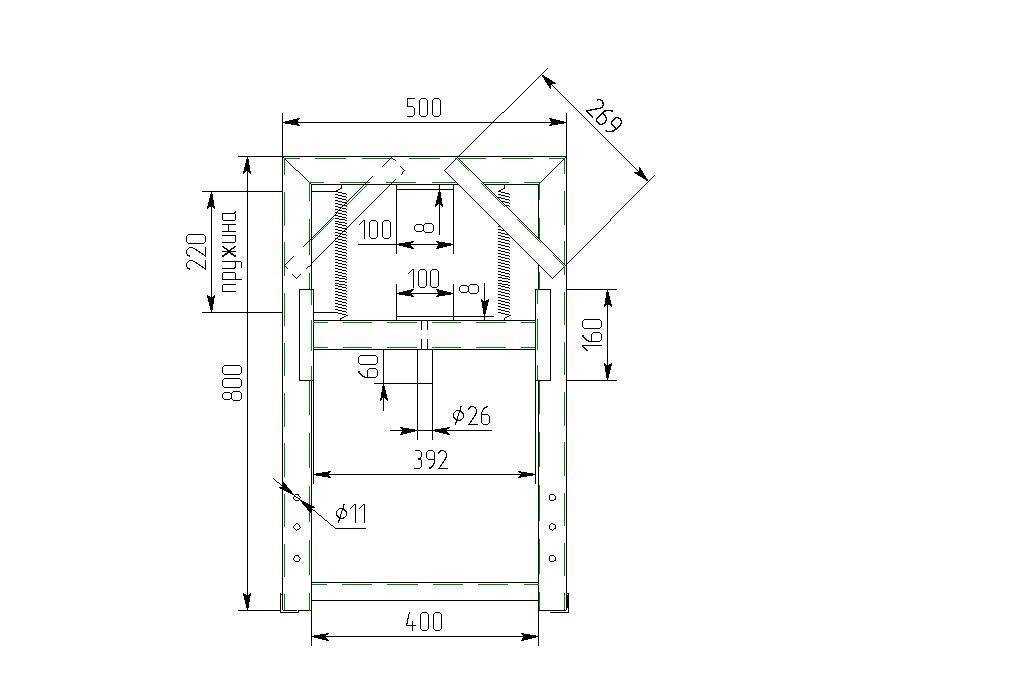

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

• Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
• Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

• Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
• Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
• Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
• Скомбинировать указанные выше варианты.

Какие материалы потребуются

Потребуется инструмент, которым обрабатывают металл и дерево, а также обычный слесарный набор. Все зависит от конструкции аппарата и имеющихся заготовок и материалов.

По степени автоматизации различают электропроводные и ручные модели.

Что необходимо подготовить:

• пилы для обработки дерева и металла (подходит болгарка со сменными кругами);
• молоток;
• ключи по диаметру используемых болтов;
• плоскогубцы;
• кусачки;
• дрель с набором сверл по металлу и дереву;
• домкрат;
• сварочный аппарат (чтобы работать с элементами рамы).

Также обязательно потребуются следующие материалы:

• емкость в виде бака (может быть деталь от старой стиральной машины, но только целая, без повреждений на внутренней стороне, сколов или ржавчины/плесени);
• паркетная деревянная рейка суммарной длиной примерно 15 м, доски и бруски, сделанные своими руками;
• трубы металлические со стенками от 3 мм толщиной;
• швеллер металлический;
• винт верстачный с подходящей к нему гайкой;
• стержень резьбовой и вентиль;
• уголок металлический или другой материал для устройства рамы;
• клей для древесины;
• болты с гайками, саморезы;
• металлическая пластина для крепления реек болтами;
• металлический лист для организации поддона;
• мешковина или другая натуральная ткань размером от 1,5 х 1,5 м для фильтрации мезги в баке.

Чтобы сохранить вкус сока, нежелательно использовать бруски, рейки и доски из сосны или ели. Эфирные масла и смолы в составе в результате соприкосновения с соком существенно его искажают.

Также не подходят прессованные плиты типа ДСП или ОСБ, поскольку их структура пропитана фенолформальдегидным клеящим составом, который с пылью и другими частичками может попасть в продукт в ходе отжима.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод.
  Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол.
  При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки.
  Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Инструменты и материалы для сборки пресса

• угловая шлифмашина или слесарная ножовка;
• электроды;
• сварочный аппарат.

В роли силового устройства – приобретенный гидравлический пресс. Дверные пружины от передних кресел автомобиля или иные подходящие. При нижнем положении домкрата в качестве элемента оттягивающего устройства можно выбрать грибок моста. Его надевают на шток, фиксируют пружины к нему и основанию станины.

Детали, которые могут потребоваться:

• отрезок металлического листа от 8 миллиметров – если необходим настила на основание или иные части конструкции для выравнивания поверхности;
• швеллер более № 8, квадратная или прямоугольная профильная труба от 35х35 мм, уголок от 45х45 мм – для рамы, ее основания, передвижного рабочего стола, съемного упора;
• кусок трубы под головку штока (соответствующего сечения, длиной приблизительно 1 см);
• металлическая полоса 1 см – для ребер жесткости, направляющих рамы (если необходимо).

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Перечень необходимых материалов и инструментов

Для изготовления гидравлического пресса потребуются:

• измерительный и чертежный инструменты;
• угловая шлифовальная машинка с набором абразивных кругов для резки;
• молоток и зубило для удаления окалины или облоя;
• электрическая дрель или сверлильный станок;
• сверла по металлу или коронки для получения крупных отверстий;
• сварочный аппарат (инверторный или полуавтомат);
• струбцины для временной фиксации элементов при сборке;
• наждачная бумага;
• антикоррозионный грунт для металла и краска в банке или аэрозольных баллонах.

Для сборки базовой модификации пресса необходимы профильная труба, обрезки швеллера и уголок (номенклатура и длина проката определяются выбранной схемой). Также понадобятся болты или электроды, возвратные пружины. Для модели с внешним насосом потребуются пластины для усиления конструкции рамы в точке крепления цилиндра. В конструкции с электродвигателем применяют угловой редуктор от старой шлифовальной машины, для сборки кривошипно–шатунного механизма понадобятся шарикоподшипники и дополнительные заготовки из стального профиля.

Для изготовления гидравлического пресса требуется угловая шлифовальная машинка.

Критерии выбора домкрата: на что обратить внимание

Для самодельного пресса подходит бутылочный гидравлический домкрат с плоской плитой в основании, позволяющей просверлить отверстия для крепления. При подборе следует учесть мощность прибора, от которой зависит усилие сжатия. Для бытового оборудования используют домкраты грузоподъемностью от 2 до 20 т. Другим критерием при подборе является высота подъема, от которой зависит рабочий ход пуансона пресса. Например, 10-тонный Gigant HBJ-10 обойдется владельцу в сумму около 2 тыс. руб. и обеспечит передвижение поперечной планки на 230 мм.

Самодельный пресс из домкрата: основа

Базой будет опорная платформа, способная выдерживать необходимую нагрузку. Основание нужно сделать как можно более прочным, так как давление прилагается пропорционально рабочим узлам. Рассчитывайте необходимую прочность так, чтобы станина была способна выдержать приходящуюся на нее нагрузку с запасом, так как работающий пресс самодельный будет стремиться разорвать рамную конструкцию.

Ширину рамного проема подбирайте в зависимости от размеров подготовленных к обработке материалов. Учитывайте тот факт, что этот показатель не может быть меньше суммарных размеров составляющих оборудования вашего пресса. Высота вычисляется на основании габаритов используемого домкрата, требуемой величины свободной амплитуды штока, и ожидаемой высоты предназначенных для обработки объектов.

Домкрат необходимо установить на основание, при этом в качестве упора для деталей будет использоваться верх самой рамной конструкции. Усилие, подаваемое штоком на обрабатываемый объект, должно передаваться от подвижного рабочего стола. Он монтируется сверху на рамную конструкцию домкрата. По станине должно быть обеспечено его свободное перемещение вверх и вниз.

Получить необходимую прочность вы можете, изготовив несколько ребер жесткости. Возьмите профиль квадратной либо прямоугольной формы 50х40/50х50мм. Если у вас нет изделия необходимых размеров, разрежьте большой лист в соответствии с требуемыми параметрами. Необходимо приложить профили один к другому боковыми частями и сварить их швы вверху и внизу. Это даст необходимую жесткость основания.

Чтобы сделать гидравлический самодельный пресс из домкрата устойчивым, вы должны приварить к уже изготовленной конструкции стальную пластину толщиной от 8 до 12 мм и размером 200х250 мм. По каждой стороне на домкрат устанавливаются две оттягивающие пружины – одним концом к рабочему столу, а другим – к основанию станины. Они крепятся специально для сжатия домкрата в исходное положение. Пружины должны иметь соответствующие размеры и жесткость.

Домкрат и его индивидуальности

Для производства гидравлического пресса почаще всего употребляют стаканный домкрат. Он имеет относительно маленькую стоимость и способен создавать давление на уровне 20 тонн.

Есть два метода собрать гидравлический пресс на базе домкрата в собственном гараже:

• Положение домкрата в основании механизма (прессование ввысь)
• Положение домкрата вверху механизма (прессование вниз)

У домкратов есть параметр правильного положения. Эксплуатация неких домкратов исключает перевернутое положение. Потому перед тем, как начать работу, необходимо убедиться в способностях избранного оборудования.

Виды и сферы применения

Как самодельные, так и серийно изготавливаемые гидропрессы классифицируются по нескольким параметрам:

• размерам;
• максимально производимому усилию;
• конструктивным особенностям оборудования (в частности, высоте штока).

Самыми мощными считаются гидравлические прессы, относящиеся к оборудованию напольного типа. Пресс гидравлический напольного типа, отличающийся и значительными габаритами, способен создавать в одной точке давление, значение которого может достигать десятков мегапаскалей. Сфера использования оборудования данного типа, которое может оснащаться дополнительными приспособлениями, достаточно широка. Напольные гидравлические прессы необходимы для решения таких технических задач, как:

• установка и снятие втулок, валов, подшипников;
• гибка труб;
• прессование изделий, изготовленных из различных материалов, в том числе и из металла.

В отдельных моделях электрогидравлических прессов напольного типа предусмотрена возможность изменения высоты расположения рабочего стола.

Пресс электрогидравлический 2135-1М, усилие 40 тонн

Настольные гидравлические прессы, наряду с небольшими размерами, отличаются меньшей мощностью. Давление, которое создается таким оборудованием, устанавливаемым на рабочий стол или верстак, редко достигает 20 т. Компактность электрогидравлических прессов настольного типа позволяет использовать их в небольших автомобильных и домашних мастерских.

Важным параметром электрогидравлических прессов, кроме усилия, которое они способны создавать, является высота их штока. От данного параметра, в частности, зависит то, с деталями каких размеров способно работать оборудование. Если у прессов настольного типа данный параметр может достигать 100 мм, то у напольных моделей он доходит до полуметра.

Электрогидравлические прессы благодаря своей универсальности используются во многих сферах деятельности. Такими сферами деятельности, в частности, являются машиностроение, деревообрабатывающая и пищевая промышленность. Однако чаще всего подобное оборудование можно встретить на станциях по ремонту автотранспортных средств. Используя его, можно успешно решать не только все вышеперечисленные технические задачи, но и выправлять вмятины и другие повреждения кузова автомобиля. В отличие от пневматического оборудования, применение которого требует наличия достаточно сложной пневмосистемы, гидравлический пресс с электроприводом достаточно просто подключить к сети электрического питания, и он будет нормально функционировать.

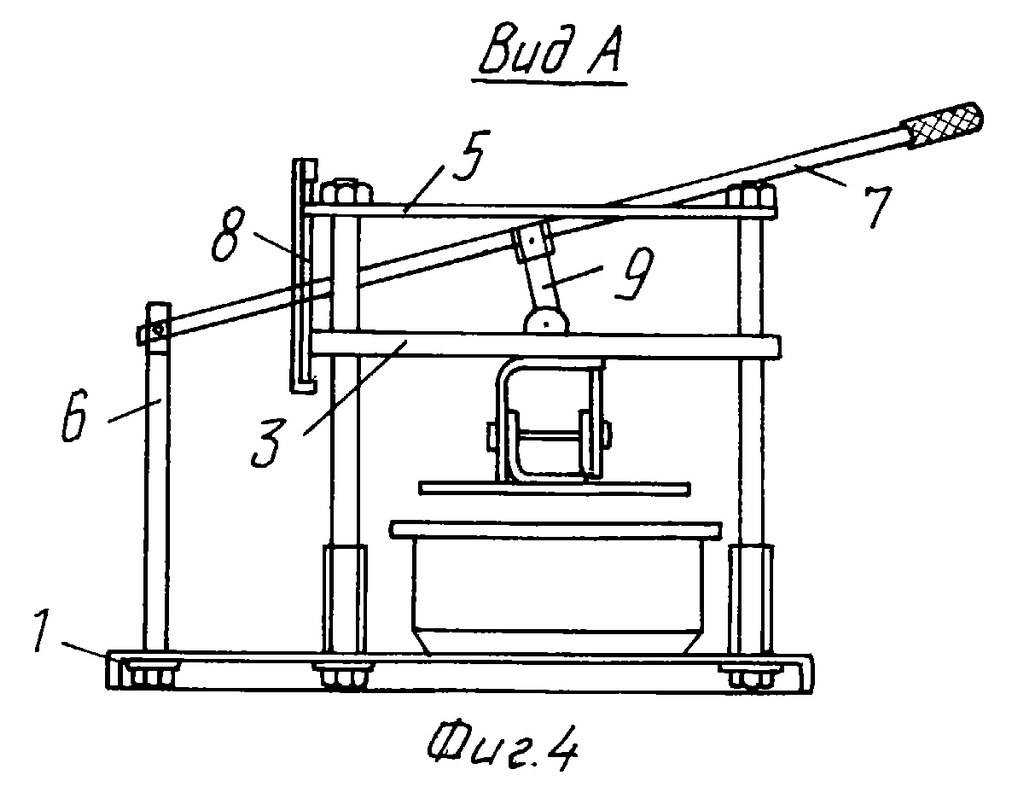

Самодельные прессы

Используя прессование давлением, можно выполнять огромный спектр необходимых в небольшой мастерской операций. Ручной пресс своими руками чаще всего стараются сделать полностью автономным, то есть не требующим привода, станции подкачки, резервуара рабочей жидкости.

Выбирая ту или иную конструктивную схему, ориентируются на требуемую мощность и основное назначение устройства.
