Монтаж деревянного пола первого этажа и междуэтажного перекрытия: пошаговая инструкция

Способы фиксации напольной доски к полу

Поскольку массивная доска укладывается на лаги или брус междуэтажного перекрытия, подходят следующие способы ее фиксации:

• с помощью кляммеров (специальных зажимов);
• на саморезы или гвозди.

Крепление гвоздями выполняется так:

1. Первый элемент укладывается вдоль стены. Шип элемент направлен в сторону стены.
2. Для фиксации в паз аккуратно вбивается гвоздь в том месте, где доска опирается на лагу или балку. Крепежный элемент забивается под углом 45°. Головка крепежа не должна торчать в пазу. Ее утапливают глубоко в тело доски, чтобы она не мешала установке шипа следующей половицы.
3. Следующий элемент вставляется шипом в паз предыдущего. Фиксация гвоздями выполняется аналогично.
4. Последняя доска подрезается до необходимой ширины и прибивается гвоздями к лагам через лицевую поверхность. Место установки крепежа выбирают как можно ближе к стене, чтобы после установки плинтуса шляпка гвоздя была полностью скрыта.

Аналогично выполняется крепление саморезами или шурупами по дереву. Фиксация при помощи кляммеров позволяет не повреждать тело доски. Крепеж вставляется в паз половицы, а его нижняя часть прикручивается саморезом к лаге. Последняя доска в помещении подрезается и прибивается гвоздями через лицевую поверхность так же, как описано выше.

https://youtube.com/watch?v=gr3ZgEtZ2wU

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания. Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м

давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м. давление на деревянный пол второго этажа – не более 180 кг/кв.м. а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м. 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п. то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

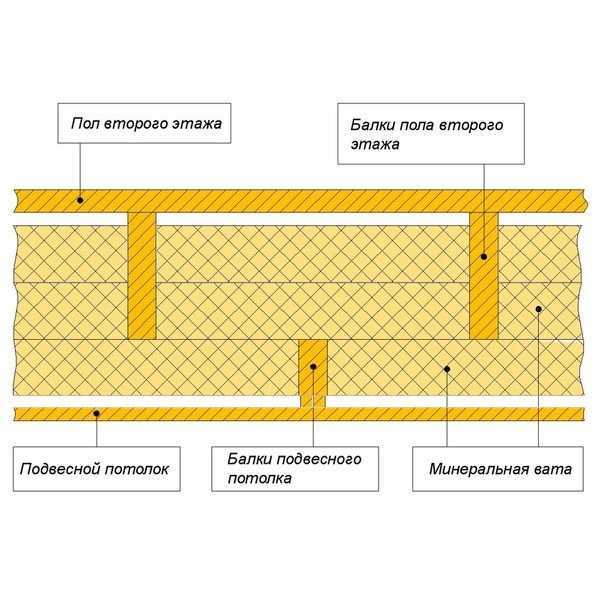

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Устройство деревянного пола первого этажа в доме

Шаг лаг для пола из досок зависит от размера пролета помещения, толщины используемой массивной доски. Также от этих характеристик зависит сечение бруса. Расстояние принимают тем меньше, чем меньше толщина половицы:

• для наката толщиной 0,02 м шаг равен 30 см (применяют при двух и трехметровом пролете, сечение 0,11х0,06 м или 0,5х0,08 м);
• для половиц высотой 24-30 мм шаг принимают равным 40-50 см (используют при четырех и пятиметровом пролете, сечение высотой 180 мм, шириной 0,1 м или 0,2х0,15 м);
• покрытие толщиной 35-40 мм требует укладки лаг с шагом от 60 см до 0,7 м (подходят для пролета 6 м, сечение балок 0,22х0,18 м);
• доски 45-50 мм – шаг лаг 80-100 см (укладывают при пролете более 6 м, сечение 22х18 см).

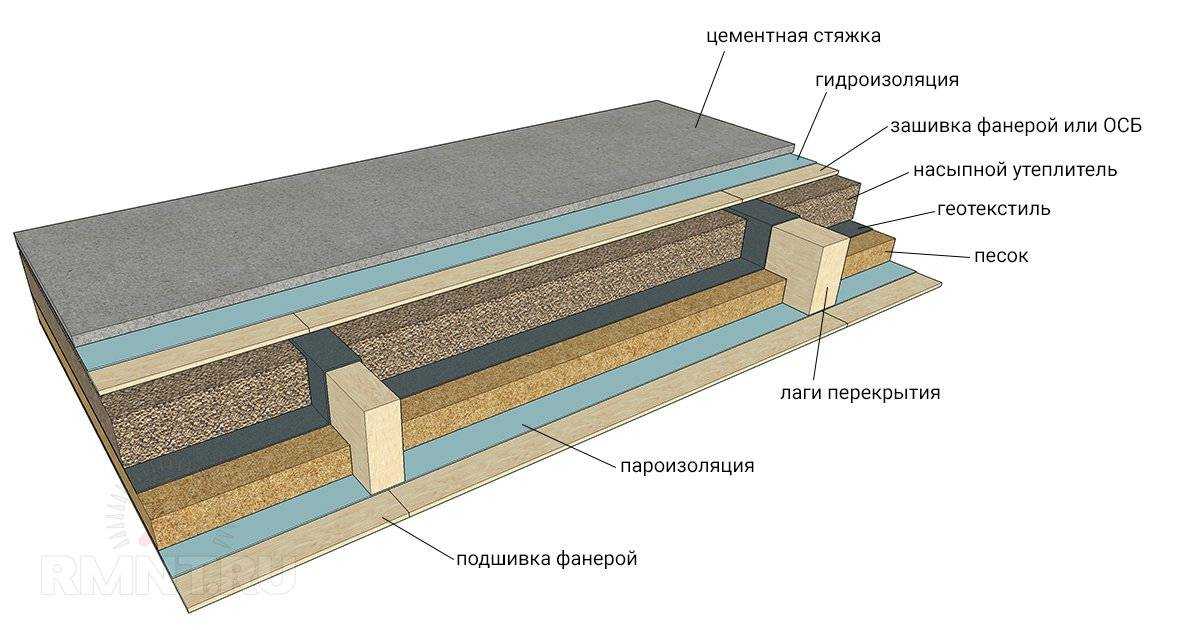

Пирог пола первого этажа по деревянным балкам выглядит следующим образом:

• деревянные балки (лаги) могут опираться на края бетонного основания дома либо покоиться на столбиках;
• к нижнему краю лаг крепят черновой пол;
• затем следует слой гидроизоляции;
• выше него в конструкции пирога идет материал для теплоизоляции;
• поверх утеплителя идет пароизоляционная пленка;
• далее деревянный настил из досок.

Укладка пола по лагам

Как выглядит пирог пола в деревянном доме, мы разобрались. Теперь пришла очередь рассказать, как производится укладка дощатого пола по лагам. Наша пошаговая инструкция:

1. Независимо от того, на что производится укладка бруса (на бетонную основу или на кирпичные столбики) под ним обязательно укладывается гидроизоляция из двух прослоек рубероида.
2. Далее приступают к монтажу двух крайних лаг у противоположных стен. Их выравнивают по уровню. Между ними натягивают шнур, по которому равняют и устанавливают промежуточные лаги. Брус крепим к основанию при помощи анкеров.
3. Самый простой способ устройства чернового пола – крепление черепных (опорных) брусков к нижней части боковых граней лаг. Для этого берем брус сечением 0,05х0,05 м и прикручиваем саморезами к бокам лаг внизу.
4. Теперь пришла очередь настилать черновой пол. Для этого на черепные бруски укладываем доску толщиной 0,025 м, фанеру или ОСБ и прикручиваем к брускам саморезами.

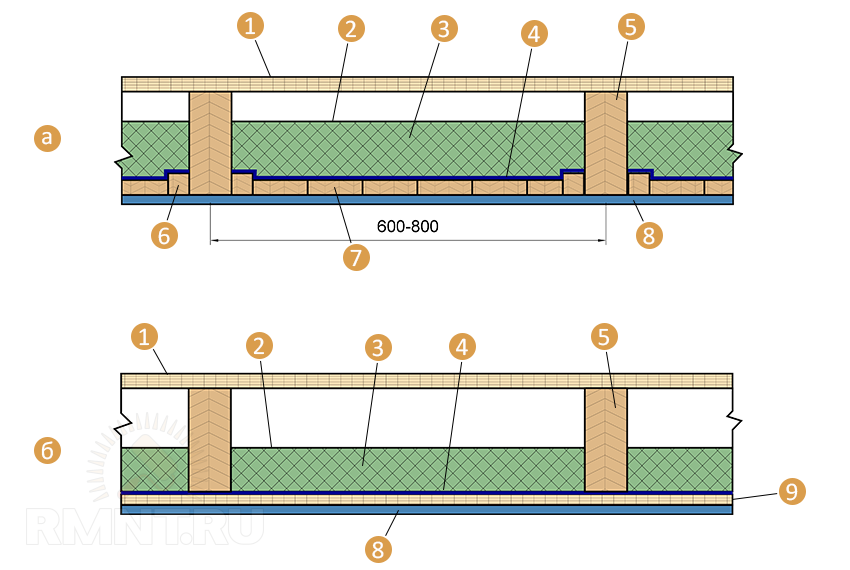

1. Полученная конструкция в сечении имеет вид буквы «Ш». Именно теперь пришла очередь стелить слой гидроизоляционного материала. Обычно для этого используют специальные водонепроницаемые мембраны, которые укладывают по черновому полу, огибая лаги. Полосы расстилают с нахлестом на 150 мм. Все стыки проклеивают скотчем.
2. При обустройстве пола в деревянном доме используют теплоизоляционный слой (на первом этаже) и звукоизоляционный материал (на втором этаже). Для этого в просветы между лагами закладывают плиты утеплителя. Для этих целей подойдут минераловатные плиты, базальтовая вата, пенопласт, пенополистирол и др. Обычно укладывается несколько слоев утеплителя на высоту лаг.
3. После этого по всей поверхности расстилается пароизоляция. Как правило, применяют специальные пароизоляционные мембраны, но подойдет и обычная полиэтиленовая пленка. Материал укладывают с нахлестом, а стыки проклеивают скотчем.
4. Далее можно крепить дощатый пол. Но него укладывают выбранное отделочное напольное покрытие или используют в качестве чистового пола.

Устройство деревянного пола первого этажа в доме

Шаг лаг для пола из досок зависит от размера пролета помещения, толщины используемой массивной доски. Также от этих характеристик зависит сечение бруса. Расстояние принимают тем меньше, чем меньше толщина половицы:

• для наката толщиной 0,02 м шаг равен 30 см (применяют при двух и трехметровом пролете, сечение 0,11х0,06 м или 0,5х0,08 м);
• для половиц высотой 24-30 мм шаг принимают равным 40-50 см (используют при четырех и пятиметровом пролете, сечение высотой 180 мм, шириной 0,1 м или 0,2х0,15 м);
• покрытие толщиной 35-40 мм требует укладки лаг с шагом от 60 см до 0,7 м (подходят для пролета 6 м, сечение балок 0,22х0,18 м);
• доски 45-50 мм – шаг лаг 80-100 см (укладывают при пролете более 6 м, сечение 22х18 см).

Пирог пола первого этажа по деревянным балкам выглядит следующим образом:

• деревянные балки (лаги) могут опираться на края бетонного основания дома либо покоиться на столбиках;
• к нижнему краю лаг крепят черновой пол;
• затем следует слой гидроизоляции;
• выше него в конструкции пирога идет материал для теплоизоляции;
• поверх утеплителя идет пароизоляционная пленка;
• далее деревянный настил из досок.

Укладка пола по лагам

Как выглядит пирог пола в деревянном доме, мы разобрались. Теперь пришла очередь рассказать, как производится укладка дощатого пола по лагам. Наша пошаговая инструкция:

1. Независимо от того, на что производится укладка бруса (на бетонную основу или на кирпичные столбики) под ним обязательно укладывается гидроизоляция из двух прослоек рубероида.
2. Далее приступают к монтажу двух крайних лаг у противоположных стен. Их выравнивают по уровню. Между ними натягивают шнур, по которому равняют и устанавливают промежуточные лаги. Брус крепим к основанию при помощи анкеров.
3. Самый простой способ устройства чернового пола – крепление черепных (опорных) брусков к нижней части боковых граней лаг. Для этого берем брус сечением 0,05х0,05 м и прикручиваем саморезами к бокам лаг внизу.
4. Теперь пришла очередь настилать черновой пол. Для этого на черепные бруски укладываем доску толщиной 0,025 м, фанеру или ОСБ и прикручиваем к брускам саморезами.

5. Полученная конструкция в сечении имеет вид буквы «Ш». Именно теперь пришла очередь стелить слой гидроизоляционного материала. Обычно для этого используют специальные водонепроницаемые мембраны, которые укладывают по черновому полу, огибая лаги. Полосы расстилают с нахлестом на 150 мм. Все стыки проклеивают скотчем.
6. При обустройстве пола в деревянном доме используют теплоизоляционный слой (на первом этаже) и звукоизоляционный материал (на втором этаже). Для этого в просветы между лагами закладывают плиты утеплителя. Для этих целей подойдут минераловатные плиты, базальтовая вата, пенопласт, пенополистирол и др. Обычно укладывается несколько слоев утеплителя на высоту лаг.
7. После этого по всей поверхности расстилается пароизоляция. Как правило, применяют специальные пароизоляционные мембраны, но подойдет и обычная полиэтиленовая пленка. Материал укладывают с нахлестом, а стыки проклеивают скотчем.
8. Далее можно крепить дощатый пол. Но него укладывают выбранное отделочное напольное покрытие или используют в качестве чистового пола.

Утепление со стороны чердака

Утепление перекрытия со стороны холодного чердака двухэтажного дома требует меньших трудозатрат, чем из жилого помещения. Для работы подходят все виды теплоизоляторов:

• насыпные;
• ватные маты;
• пенные плиты;
• народные.

Промышленные выигрывают в легкости и оперативности укладки. Если применяли мягкое сырье, то для обслуживания и осмотра на чердаке делают трапы из досок. Насыпные и сминаемые материалы разрыхляют по мере их слеживания.

Использование минеральной ваты

При работе с минеральной ватой используют респиратор, перчатки и очки, надевают закрытую спецодежду.

Утепление со стороны чердака требует меньших трудозатрат.

Вату раскраивают так, чтобы каждый отрез был минимум на 2-3 см шире размера ячейки. Секции между лагами устилают пароизолятором, при этом делают нахлест по периметру стен, а также на балки. Кусок ваты слегка сжимают и вставляют на место. Она выпрямится и скроет все мостики холода.

Теплоизоляция пенополистирольными плитами

Для подгона под нужный размер пенополистирольные плиты подрезают. Неправильно раскроенные части грозят образованием зазоров и потерей тепла.

При использовании пенопласта обязательно сначала делают прослойку пароизоляции, т. к. он впитывает воду. Плиты укладывают в 2 слоя. Если есть фаски, то их ничем не обрабатывают. На пенопласте спаивают швы и стыки герметиком или монтажной пеной.

По плитам делают дорожки из гипсоволокнистых листов или частичную стяжку до 4 см толщиной с армирующей сеткой. Для второго варианта перед заливом раствора стелют гидроизоляцию, чтобы поберечь утеплитель.

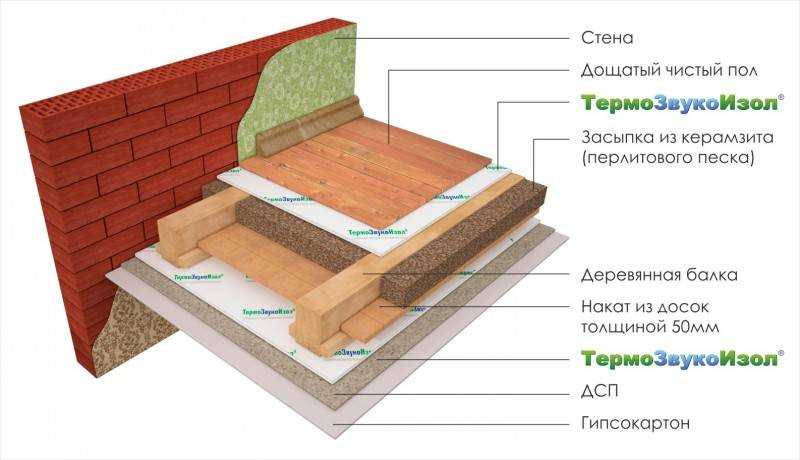

Обустройство керамзитным гравием

Керамзит — самый популярный засыпной материал, который используют как для утепления, так и для облегчения смесей и изоляционных составов.

Керамзит — засыпной материал, который используют для утепления.

Перед его засыпкой накрывают перекрытия паронепроницаемой пленкой. При этом края материала заходят на стены на 10-15 см выше слоя керамзита. Периодически его перемешивают граблями для просушки. Ходы для обслуживания делают по желанию.

Насыпные народные материалы

Сторонники экологически чистых материалов используют натуральные утеплители. До развития химической промышленности такое сырье легко справлялось со своей задачей. Основные достоинства:

1. Нет выделяемых вредных компонентов. При замене их утилизируют или сжигают.
2. Крайне редко провоцируют аллергическую реакцию у жильцов.
3. Экономически выгодны и практичны.
4. Сочетание с натуральными стройматериалами.
5. Небольшой вес.

Существует и ряд недостатков:

1. Легкая возгораемость. Требуют применения антипиренов.
2. Со временем слеживаются, что приводит к сокращению теплоизоляционных свойств.
3. Привлекательны для грызунов.
4. Если не обработать антисептиками и не ворошить периодически, то быстро загниют.

К народным материалам относится солома.

Большая часть природного сырья относится к засыпному типу. Их укладывают по перекрытию, переворачивают по мере надобности для просушивания. К народным материалам относятся:

1. Солома. Связки вымачивают в 10% растворе медного купороса и оставляют до полного высыхания. Укладывают слоем не менее 25 см.
2. Мох. Обладает антисептическими свойствами, отлично впитывает влагу, долговечен. Для утепления достаточно 10 см прослойки.
3. Сено, сухая листва, хвоя. Сырье самое доступное, для теплоизоляции требуется толщина 20 см. Из минусов — быстрое насыщение влагой.
4. Морские водоросли. Используют редко, преимущественно жители прибрежных районов. Слой укладки до 20 см.
5. Камыш. Сухие стебли связывают проволокой в маты по 10-15 см толщиной и заполняют ими пространства между лагами.

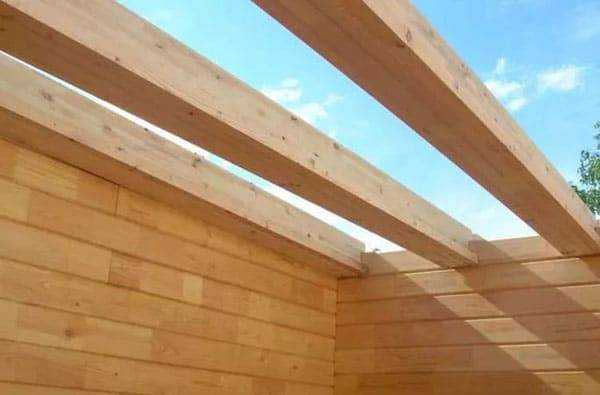

Технология укладки балок на деревянные стены: метод врезки в верхний венец

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку. При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала. Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Особенности обустройства пола на мансарде

Процесс обустройства пола чердачного помещения имеет некоторые особенности:

• Несмотря на то, что пол мансарды не контактирует с холодной внешней средой, он нуждается в качественной тепло- и шумоизоляции.
• Материал для утепления пола должен иметь небольшой вес, чтобы не утяжелять конструкцию.
• Мансарда бывает разных конфигураций, позволяя открыть новые возможности для воплощения дизайнерских задумок. Практика показывает, что сделать комнату из чердачного помещения дешевле, нежели строить полноценный второй этаж, несмотря на затраты по утеплению помещения.
• Благодаря разнообразию форм и конфигураций конструкции, мансарды придают оригинальный вид дому.
• Качественный пол зависит от качества материалов для его изготовления и технологии процесса его возведения.
• При обустройстве пола бревенчатых домов размер перекладных и подстропильных балок должен быть одинаков и составлять прочный каркас для крепления на него мауэрлата.

Дом с жилой мансардой

Как утеплить мансардный пол

Чтобы улучшить микроклимат в мансарде, а также снизить теплопотери нижних комнат, зачастую приходится утеплять пол подкровельного пространства самостоятельно. Предлагается технология утепления пола мансарды деревянного здания (брусового).

Шаг 1. Подготавливаются необходимые материалы и инструменты. В процессе работ понадобятся:

плиты из минеральной ваты (плотностью 35 кг/м3 и толщиной 100 мм), пропитка с антисептиком для обработки лаг и чернового подшива, состав с антипиренами для повышения огнестойкости, гидро- и пароизоляционная мембрана, доски для чернового пола (толщиной 25 и шириной 100 мм) и плиты OSB (толщиной 18 мм);

Плита ОСБ

шуруповерт, строительный нож, рулетка, цепная пила (она нужна для создания пропилов в балках, возвышающихся над остальными лагами), циркулярная пила для обрезки листового материала и досок, кисть, скотч, уровень, саморезы.

Циркулярная пила

Шаг 2. Пол очищается от мусора и грязи, чего обычно в подкровельном пространстве бывает с избытком.

Шаг 3. Дерево (лаги и черновые доски) пропитывается антисептиком. После этого древесина должна просохнуть. Проводится огнезащитная обработка дерева. Состав также должен высохнуть.

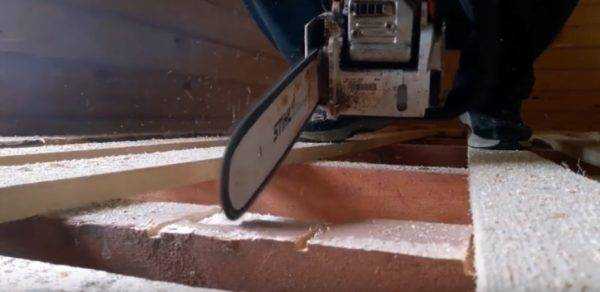

Шаг 4. При помощи цепной пилы (для работы на мансарде удобнее пользоваться аккумуляторным инструментом) вырезаются пропилы в самой высокой балке для того, чтобы доски легли ровно.

Вырезаются пропилы в балке

Шаг 5. На основание укладывается изоляционное покрытие (с небольшим заходом на стены). Необходимо делать это внахлест (примерно на 15 см), а также желательно зафиксировать скотчем края пленки.

Шаг 6. Утеплитель укладывается в два слоя в шахматном порядке, чтобы швы теплоизоляции не попадали друг на друга (нужно смещение, по крайней мере, в 15 см). Зазоров между плитами быть не должно.

Укладка утеплителя

Шаг 7. На этот пирог опять укладывается пароизоляционная мембрана. Она размещается гладкой стороной к утеплителю.

Укладка пароизоляционной мембраны

Шаг 8. Сверху пол зашивается доской. Шаг установки — 100 мм. Ровность основания контролируется пузырьковым уровнем.

Пол зашивается доской

Шаг 9. Плиты OSB обрезаются до нужного размера.

Обрезка плит OSB

При помощи шуруповерта и саморезов листы легко фиксируются к доскам.

Материал прикручивается к доскам

Полученное черновое основание мансарды облицовывается напольным покрытием (если есть желание, можно установить систему теплого пола).

Готовый черновой пол мансарды

Затраченные на монтаж теплоизоляции усилия целиком себя окупят в процессе эксплуатации помещения мансарды.

Можно ли сделать на втором этаже теплый пол.

Для многих людей наличие системы теплого пола непременно и обязательно, поскольку обеспечивается комфортность хождения и жизни. Особенно это актуально в том случае, если в качестве напольного покрытия выбрана керамическая плитка или иные виды плиточного покрытия.

На втором этаже допускается делать теплый пол, обеспечивающий равномерный обогрев любого помещения. Однако здесь можно столкнуться с определенными сложностями.

Наиболее часто выбирается для этих целей водяная конструкция теплого пола. Она состоит из специальных труб, которые укладываются на основании пола, после чего сверху заливается бетонная стяжка. Дополнительно можно сделать электрический или инфракрасный теплый пол.

Таким образом, на втором этаже любого строения можно сделать как деревянный, так и бетонный пол. Выбор зависит от конструкции и состояния перекрытия, а также от некоторых других факторов. Процесс создания любой конструкции обладает своими с особенностями и сложностями.

Просмотрено: 5 419

Строим пол в два слоя в деревянном строении

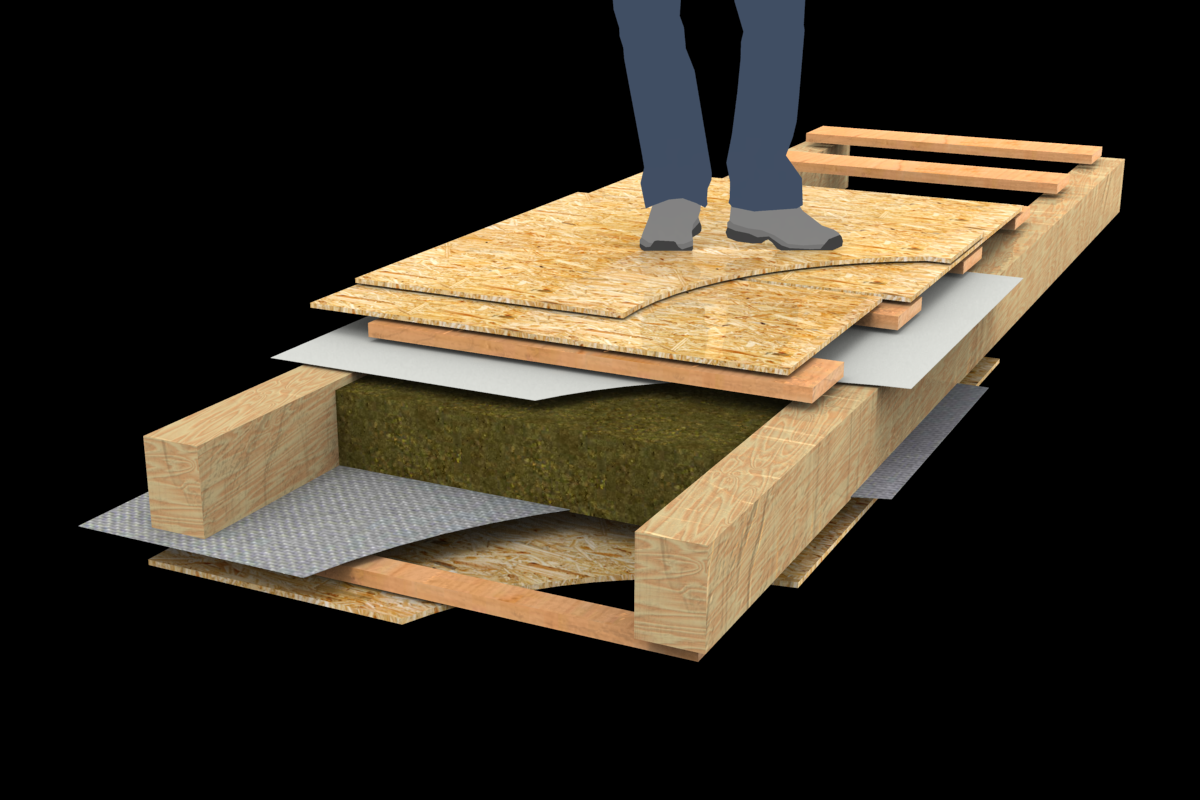

В отличие от одинарного, двойной пол состоит из двух слоев: чистового и чернового.

Деревянный пол двойной конструкции

Шаг 1

На опорные несущие балки монтируются лаги, к которым прибиваются черепные дополнительные бруски.

Черепные дополнительные бруски

Шаг 2

На черепные дополнительные бруски в поперечном направлении прибиваются доски чернового слоя полового настила. Можно использовать необрезную доску хвойных пород различной толщины (15-45 мм). Перед укладкой доски обрабатываются антисептиком. Укладываемые доски плотно подгоняется друг к другу, чтобы оставались минимальные щели.

Шаг 3

На черновой настил пола укладывается слой пароизоляции из прочного полиэтилена. Его полосы настилаются внахлест.

Пароизоляция из полиэтиленовой пленки

Шаг 5

На черновой пол укладываются лаги. Их высота выбирается в зависимости от требуемого уровня утепления (обычно 50 мм).

Шаг 6

Между лагами располагается утеплительный слой. Выбор материаладля утепления зависит исключительно от вашего бюджета и предпочтений:

• раскатанный рулон минеральной ваты;
• плиты из вспененного полимера (например, пенополистирольные);
• слой засыпного материала, например керамзита или смеси глины с древесными опилками;
• система трубопроводов теплого водяного пола.

Теплоизоляция деревянного пола

Шаг 7

Поверх теплоизоляционного слоя укладывается еще один слой гидроизоляции. Если вы строите теплый водяной пол в толще деревянного, верхний слой гидроизоляции не используется. При постройке пола с пассивной теплоизоляцией между верхним краем теплоизоляционного слоя оставляется зазор в 1-1,5 сантиметра.

Шаг 8

Сверху на весь этот «бутерброд» настилаются шпунтованные доски. Технология их монтажа уже описана выше.

Шаг 9

В углах помещения при монтаже оставляются вентиляционные отверстия с сечением около 5 сантиметров, которые закрываются декоративными решетками. Поверхность решеток приподнимается над полом на пару сантиметров. Такое возвышение защищает решетку от попадания влаги.

Подполье также вентилируется через окошки в стенах цоколя. В зимнее время все типы вентиляционных окон перекрываются.

Решетки для вентиляции на полу

доска половая

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

   Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

   Анкерный болт

1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Виды утеплителей и их выбор

Теплоизоляционная защита деревянного дома по балкам перекрытий включает в себя целый комплекс монтажных работ, связанных с утеплением пола «холодного» чердака или второго этажа снаружи и потолочной части жилого помещения – изнутри.

Для надёжной теплоизоляции указанных конструктивных элементов частного дома снаружи и изнутри могут применяться следующие утеплительные материалы:

• пенопластовые пластины определённого размера и толщины;
• минеральная или базальтовая вата;
• пеноплекс или пенополистирол;
• керамзитовая насыпка (для защиты напольной части перекрытия).

Все перечисленные выше материалы имеют вполне доступную цену и позволяют организовать качественное утепление перекрытий в доме своими руками.

Утеплитель для утепления внутри жилых помещений

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

• приятный внешний вид;
• сравнительно небольшой вес;
• быстрый монтаж и последующий ремонт;
• экологическая чистота.

Минусы:

• оно огнеопасно, требуется специальная пропитка;
• от перепадов температуры, влажности может деформироваться;
• дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

• высокой прочностью;
• длительным сроком эксплуатации;
• отсутствием деформации;
• возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Двутавровые

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию

Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Какие есть разновидности?

Существует три разновидности деревянных перекрытий. Цокольное и чердачное могут испытывать температурный перепад, если эти помещения не отапливаются. В этом случае потребуется усиленный слой теплозащиты толщиной не менее 150 мм. Межэтажное перекрытие находится практически в равных температурных режимах с обеих сторон, если, конечно же, застройщик правильно установил систему отопления.

Для этой конструкции теплозащитный слой может быть установлен 100 мм, но потребуется проверка по звукопоглощению от ударного, воздушного и системного звука. Если этой толщины покрытия будет недостаточно, дополнительно устанавливается звукопоглощающая мембрана или увеличивается слой акустического утеплителя. Выбор защиты выполняют на стадии проектирования, при экономическом сравнении наиболее приемлемых вариантов.

Первого этажа частного дома

Его считают одним из наиболее важных в конструкции дома, поскольку он функционирует в особенно напряженных условиях, на границе воздействия агрессивной подпочвенной влаги на конструкции дома и должен создать надежный барьер для предохранения внутренних комнат от проникновения влаги и холода.

Цокольное перекрытие также несет на себе значимые нагрузки, поскольку выполняет функцию пола. В связи с чем к его конструкции и монтажу предъявляются особенные требования.

Второго

Перегородка, которую устанавливают между первым и 2-м этажом называется межэтажной, она имеет две рабочие поверхности — пол для вышестоящего этажа и потолок для нижестоящего. На нее воздействуют достаточно высокие напряжения, поэтому в этом месте устанавливаются усиленные несущие балки с пролетом не более 6 м и прогибом не выше 1/300 от длины.

Межосевое балочное расстояние принимается от 0.6 до 1.0 м, в зависимости от результатов расчета, как правило, чем меньший пролет балки, тем больший допускается шаг. Балки фиксируют перпендикулярно к наиболее протяженной стене строения.

Образующие слои межэтажного перекрытия: балки, утеплитель и звукозащита в качестве межбалочного заполнителя, 2 слоя пароизоляции сверху и снизу утеплителя, вентзазор, черновой и чистовой пол, а также отделка потолка.

Мансарды

Перекрытие на мансарду еще называют чердачным. Если помещение будет использоваться круглогодично, то перекрытие выполняется по образцу межэтажного, а если только в теплое время года или только для обслуживания кровли, то есть для неотапливаемых чердачных помещений, перекрытие будет отличаться от межэтажного. Им не требуется чистовой пол, а сама конструкция может иметь меньший слой утеплителя и звукозащиты.
