Монолитное перекрытие своими руками

Установка щита для плит перекрытия

Опалубка установлена, можно приступать к армированию будущей конструкции. Ей придаётся жесткость именно этим способом. Армирующим материалом могут служить:

мелкая сетка, предназначенная для надежного удерживания слоя штукатурки;
подходящие железные трубы б/у;
железный арматурный прут.

Сверху на опалубку укладывается сетка для штукатурки. Ее предназначение – дополнительно стягивать после заливки внутреннюю сторону. Тогда бетон не будет лопаться, а после осыпаться, причем его свойства смогут сохраниться очень долгий период.

Теперь можно разрезать на секции железные трубы. Их диаметр может быть разным. Главное, чтобы куски имели размеры от 140 см до 150 см. Выбор размера будет зависеть от реальных расстояний между балками. Дальше их приваривают к уже установленным железным балкам. Шаг – 60 см. Получается решетка.

Прикручивают пруты друг от друга на расстоянии от 15 см до 20 см. Чтобы вязать, потребуется сталистая мягкая проволока. Прутья можно проварить электросваркой, это как вариант. Но такая работа займет массу времени, а на выходе получится соединение недостаточной прочности.

После выполнения всех перечисленных работ можно считать армирование завершенным.

Расчёт сечения

Чтобы произвести расчёт железобетонной балки, нужно учитывать технические характеристики не только изделия, но и возводимой конструкции

Основными показателями, на которые в любом случае обращается внимание, являются высота, ширина и сечение. Алгоритм расчёта ЖБ балки состоит из таких пунктов:

Сначала замеряется пролёт балки.
Затем рассчитываются прочностные характеристики изделия.
Определяется подходящая высота ЖБИ.
Подсчитываются все высоты участка бетонирования.
Выявляются значения максимального момента.
Составляется формула, показывающая расчётные нагрузки на здание.

Эти характеристики являются основополагающими при выборе железобетонных конструкций подходящего размера. Балки прямоугольной формы применяются в качестве опор во многих сооружениях и зданиях любого назначения. Их сечения выбирается исходя из высоты будущей конструкции.

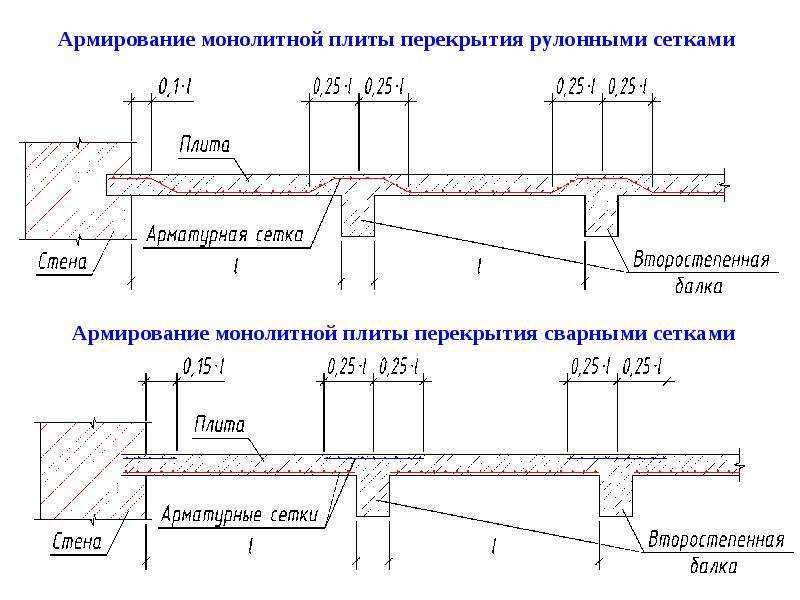

Расчет армирования монолитной плиты

В общем случае толщина плиты определяется количеством армирующей стали, которая в нее заложена. Плотность армирования , в свою очередь, зависит от предельной допустимой нагрузки и устойчивости к трещинообразованию. Избегая частных случаев, можно привести общий пример конструкции, демонстрирующей полное соответствие нормативным требованиям при достаточно высоком запасе прочности.

В частном строительстве железобетон укрепляют арматурой с периодическим профилем класса А400, он же А-III.

Диаметр прутьев в плитах толщиной:

до 150 мм — не менее 10-12 мм;
от 150 до 250 мм — не менее 12-14 мм;
от 250 до 400 мм — не менее 14-16 мм.

Арматуру укладывают двумя сетками с размером ячеи 120-160 мм, толщина защитного слоя бетона от краев плиты — не менее 80-120 мм, а сверху и снизу не менее 40 мм. Направление укладки четырех рядов арматуры, начиная с нижнего: вдоль, поперек, поперек, вдоль. Для перевязки используется оцинкованная проволока толщиной не менее 2 мм.

Монолитные плиты перекрытия для гаража

Даже такие строительные конструкции, как плиты перекрытия можно изготовить своими руками. Давайте рассмотрим устройство перекрытия для гаража. Перекрывать мы будем пролет длинной 4300 мм, поэтому плиты будут изготавливаться 4500 мм. С каждой стороны плита будет опираться на кирпичную стену по 100 мм.

Материалы для изготовления плиты

Как сделать плиты перекрытия своими руками? Для изготовления плиты нам понадобится:

профнастил Н75/750 х 4500 мм, он будет использоваться в качестве съемной опалубки;
деревянные доски высотой 150 мм и толщиной 25 – 30 мм;
арматура диаметром 16 мм;
сетка с ячейкой 100х100 диаметром 5 мм;
стяжка диаметром 8 мм, 2 штуки на одну плиту;
бетон класса В20.

Процесс изготовления плиты своими руками

Лист профнастила укладывается жесткое основание. Под лист нужно уложить поперечины (деревянные доски, 4 шт). Устраиваем опалубку из досок по периметру листа.

Укладываем арматуру в каждый лоток листа (5 шт). Защитный слой бетона должен быть 25-30 мм. К этим же прутам арматуры крепим петли (4 шт) для транспортировки плиты (в нашем случае поднятия ее на высоту уровня перекрытия гаража). В верхней части плиты укладываем сетку, которая тоже должна быть защищена слоем бетона 30 мм.

Для того, чтобы лист профнастила хорошо отставал от бетона его нужно смазать маслом (отработкой) или же покрыть полиэтиленовой пленкой. Расход бетона на одну плиту будет 0.4 м3. Бетон готовится в гравитационной бетономешалке, заливается и утрамбовывается вибратором. Извлекать плиту можно только через 7 дней, когда бетон наберет 70% прочности.

Также возможен вариант устройства перекрытия прямо на стенах. Укладываются листы профнастила, выполняется армирование и устраивается опалубка. Бетон поднимается краном в бадье и заливается сплошным слоем. Под перекрытие нужно установить подпорки на время набора прочности бетона. Такой способ будет более затратным, так листы профнастила остаются в перекрытии.

Сколько стоит изготовить плиту перекрытия?

Сейчас посчитаем затраты на изготовления плит общей площадью 29 м2 и высотой 150 мм. Затраты на бетон — 335 $, цена профнастила Н75 – 400 $, арматура – 235 $, услуги крана 135 $. В итоге получаем сумму 970 $. Такая стоимость будет если изготавливать плиту прямо на гараже, то есть профнасти остается под бетонным перекрытием.

Если же плиты перекрытия своими руками делать на земле, то стоимость перекрытия будет несколько дешевле, убираем стоимость листов профнастила. Итого получится 705 $.

Последовательность монтажных работ опалубки монолитного перекрытия

Вертикальные опоры устанавливаются на расстоянии, которое должно составлять не меньше одного метра. Длина их тщательным образом подгоняется под брус или доски, которые их соединяют, и края которых прилегают вплотную к стенам. Под опорой грунт или пол должны быть плотными, под весом монолита будущего не проседать.

Поперек доски (50-70 мм) или бруса, которые уложены на опоры и, которые образовали необходимое количество поверхностей опорных плотно укладывается доска в зависимости от размеров площади перекрытия. Эти доски послужат дном для монолитной заливки.

По всему периметру, так чтобы на выгнанные стены этажа, который перекрывается, надежно лег монолит, строится опалубка, которая в дальнейшем будет определять монолитные внешние края

Одновременно с этим очень важно крепко соединить углы и зафиксировать их

Что означает понятие?

Армирование бетонной стяжки пола – это такое оптимальное конструктивное решение, при котором подразумевается усиление данного элемента чернового напольного покрытия для восприятия внутренних напряжений в процессе набора прочности, а также при работе на изгиб или поперечный срез под воздействием внешних эксплуатационных постоянных и временных нагрузок.

Арматура в железобетонной конструкции является неотъемлемым элементом для повышения прочности, который обеспечивает предельное равновесие поперечного сечения при воздействии пары внутренних сил – растяжения и сжатия, у разных граней.

Что это дает?

Арматура в бетонной стяжке является важнейшим конструктивным элементом, который предназначен для выполнения следующих функций:

Восприятие растягивающих усилий в железобетонной конструкции.
Обеспечение нормальной работы бетонной стяжки на изгиб.
Снижение риска образования трещин при усадке бетона, либо при температурных расширениях / сжатиях конструкции.
Частичное восприятие ударных, вибрационных или других динамических нагрузок без разрушения структуры бетона и расслаивания верхних частей чернового пола.

Без стальной арматуры, конструкция стяжки из бетона может треснуть практически в любой момент, если нагрузка сформирует такое внутреннее усилие в растянутой зоне, которое превысит прочность материала на растяжение, а, в соответствии с СП, класс бетона R_bt составляет не более 10% от класса R_b (соотношение растяжении и сжатия бетонного сечения).

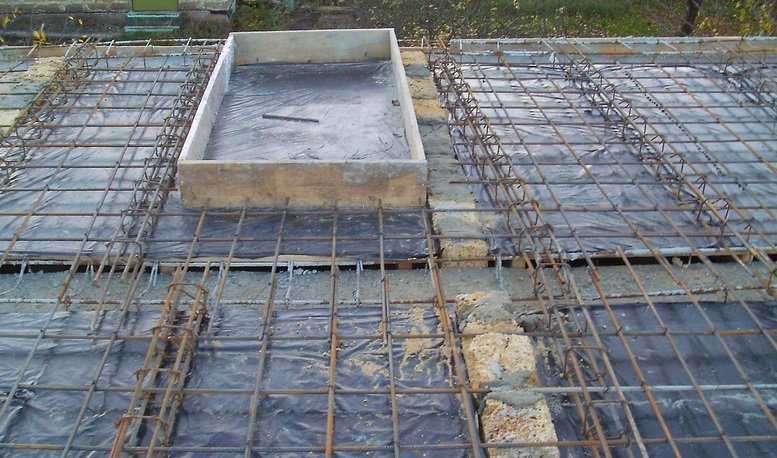

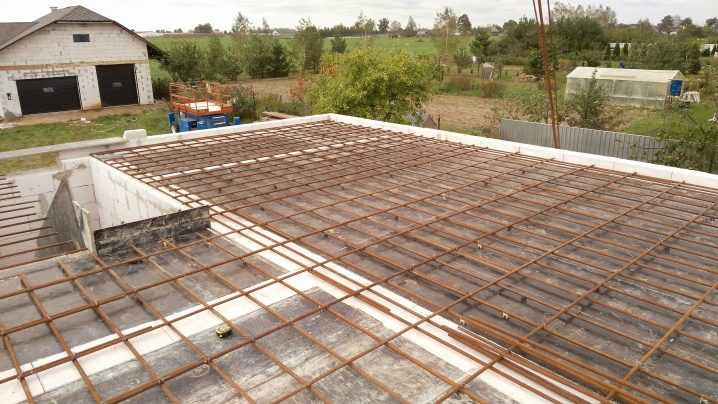

Армирование монолитного перекрытия

Арматурный каркас монолитного перекрытия состоит из двух частей. Первая, расположенная в нижнем ярусе, работает на растяжение, а вторая, смонтированная в верхнем ярусе – на сжатие. Для армирования чаще всего используют прутья диаметром 10 и 8 мм, вязка арматуры в местах ее пересечения выполняется проволокой 1,2-1,5 мм.

Основные правила сборки арматурного каркаса

При армировании необходимо соблюдать следующие правила:

между боковыми деталями каркаса опалубки и арматурой должен быть зазор – минимум 20 мм;
устройство монолитного перекрытия должно быть таким, чтобы сверху и снизу арматуру закрывал бетон толщиной около 25 мм;
между верхним и нижним ярусами армирования расстояние должно быть в пределах 90-100 мм;
для устройства промежутка между ярусами арматуры устанавливают дистанционные фиксаторы с опорными лапками;
в том случае, когда длина прутьев диаметром 10 мм недостаточна для армирования перекрытия, выполняют наращивание с минимальным напуском 480 мм;
соединения прутьев в ярусах арматуры располагаются в шахматном порядке.

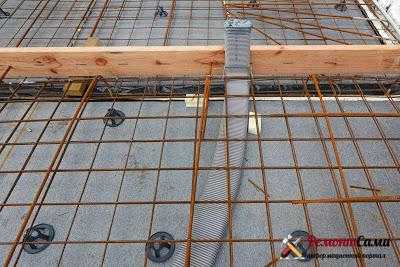

Монолитные перекрытия: технология армирования

Последовательность действий при сборке металлического каркаса (поэтапная инструкция).

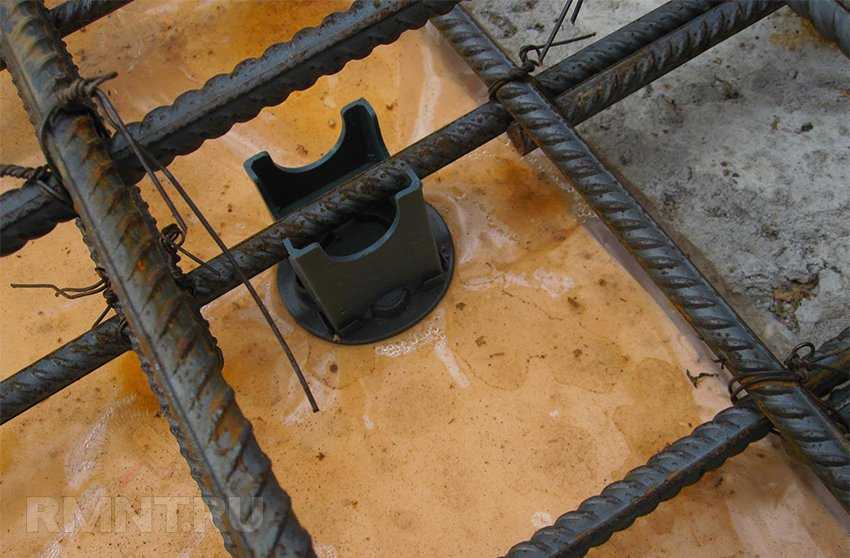

Для того чтобы арматура нижнего яруса была закрыта слоем бетона, на листы фанеры с шагом 1,0-1,2 м устанавливают пластиковые фиксаторы.
С шагом в 200 мм укладываются прутья арматуры в продольном направлении. Между несущими опорами, посредине конструкции, должны быть дополнительные прутья.
В перпендикулярном направлении относительно первого ряда прутьев укладывается второй ряд. Шаг укладки соблюдается такой же, что и для первого ряда.
Проволокой из мягкого металла, с помощью специального крюка выполняется перевязка прутьев арматуры в местах их пересечения.
В шахматном порядке на прутья нижнего яруса под углом около 15° устанавливаются пластиковые фиксаторы. Расстояние между ними должно быть равным 1 м.
Верхний каркас монтируется в том же порядке, что и нижний.
На обоих краях с шагом 400 мм к прутьям крепятся П-образные соединители.

Как монтируется опалубка для монолитного перекрытия

Для изготовления опалубочной конструкции подготовьте:

влагоустойчивую фанеру толщиной до 25 мм, покрытую ламинатом. Гладкая поверхность фанеры облегчит снятие щитов после твердения бетона;
строганые доски из прочных сортов древесины. Изготовление нижнего щита выполняйте из доски толщиной 50 мм и шириной до 200 мм;
деревянные бревна диаметром 120-150 мм или стандартные телескопические опоры. Они предназначены для фиксации опалубочной конструкции;
доски или брусья, применяемые в качестве поперечных балок опалубки. Поперечные элементы поддерживают сборный щитовой каркас.
метизы и стандартный набор инструментов, включающий пилу для резки древесины, молоток и строительный уровень.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубкуПорядок действий:

Отметьте на поверхности стен уровень расположения опалубки.
Установите вертикальные балки, бревна или опоры с шагом 1-1,2 м.
Закрепите поперечные брусья или металлические профили в опорных вилках.
Уложите листы фанеры или строганые доски без зазоров и зафиксируйте их.
Закрепите вертикальные стенки по периметру деревянной опалубки.
Проконтролируйте горизонтальность поверхности и герметичность угловых зон.

Разборка опалубки выполняется через месяц после заливки бетона.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

СправкаВесит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.
Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

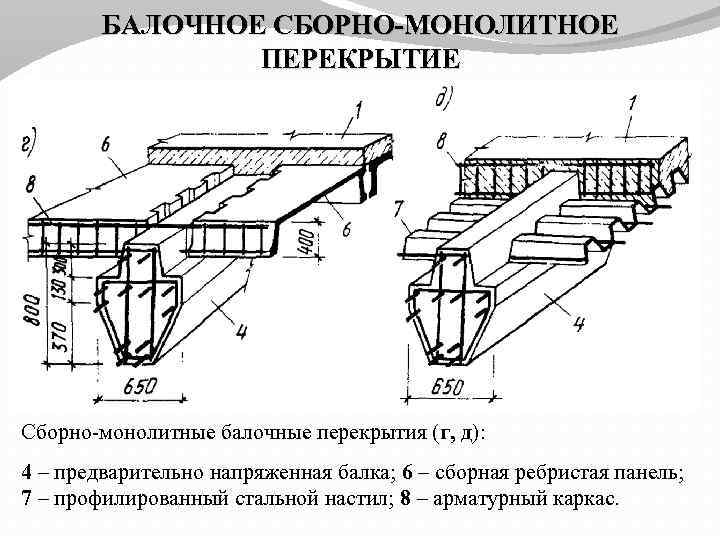

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

сечения плиты

Рисунок 4 – Расчетное сечение плиты

Площадь приведенного сечения плиты:

Статический момент приведенного сечения относительно нижней грани:

Расстояние от нижней грани до центра тяжести приведенного сечения:

Момент инерции приведенного сечения:

Момент сопротивления приведенного сечения по нижней зоне:

Момент сопротивления приведенного сечения по верхней зоне:

Расстояние от ядровой точки, наиболее удаленной от растянутой грани, до центра тяжести сечения:

Где

Принимаем

Расстояние от ядровой точки, наименее удаленной от растянутой грани, до центра тяжести приведенного сечения:

Упругопластический момент сопротивления по растянутой зоне:

Где г=1.75 – для тавровых сечений с полкой в сжатой зоне.

Упругопластический момент сопротивления по сжатой зоне:

Где г=1.5 – для тавровых сечений с полкой в растянутой зоне при bf/b˃2 и hf/h˂0.2.

Бетонирование монолита – заливка монолитного перекрытия своими силами

Для обеспечения прочности и однородности железобетонной поверхности необходимо залить монолитную плиту перекрытия в один прием. Учитывая увеличенную потребность в бетоне, целесообразно приобрести готовый раствор, доставляемый в строительном миксере.

Заливка перекрытий своими руками выполняется по следующему алгоритму:

Подается бетонный раствор в опалубку и равномерно распределяется по всей площади.
Производится уплотнение с помощью глубинного или поверхностного вибратора.

После трамбовки выравнивается поверхность массива, твердеющего на протяжении четырех недель.

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельноВыполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

Уложите слой раствора на торец стен.
Произведите строповку плиты за проушины.
Дайте команду крановщику на перемещение панели.
Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Заливка бетона

Монолитные железобетонные перекрытия создаются с помощью бетона марки М200 и выше. Компонентами раствора являются вода, щебень фракции 5-20 мм и чистый, просеянный песок. Правила заливки следующие.

Монолитное перекрытие своими руками заливается в один прием: в противном случае прочность конструкции обеспечена не будет.
Раствор равномерно наносят на днище опалубки. Толщину слоя раствора ограничивают с помощью маяков.
Воздух из бетонной массы удаляют с помощью глубинного вибратора. При его отсутствии используют металлический прут, которым часто протыкают раствор по всей площади заливки.
Уложенный бетон следует накрыть полиэтиленовой пленкой на несколько дней: это обеспечит равномерное застывание и предотвратит растрескивание.
Спустя 28 суток опалубку демонтируют, можно продолжать строительство. При необходимости возведения стен следующих ярусов раньше, работы выполняют, не разбирая опалубку.

Заливка бетоном

Для бетонирования плиты лучше всего использовать бетон, заказанный на заводе. Это поможет сэкономить время и силы, а также обеспечит однородность переегородки и повысит показатели прочности. Если перекрытие заливается достаточно быстро и равномерно, а достигается это с помощью бетононасоса, раствор не начинает рано застывать и благодаря этому перекрытие по праву можно будет назвать монолитным.

Для того, чтобы полностью заполнить все щели перед наполнением перекрытия бетоном залейте сначала проливку. Она выполняется тонким и немного жидковатым слоем. Когда этот слой утрамбуется и равномерно распределится, можно приступать к заливке основного слоя.

Особенности при работе

Некоторые советуют не заливать до края сантиметра 2, а потом через несколько дней, когда бетон схватиться, с помощью маяков заполнить оставшееся пространство жидким раствором. Это позволит добиться ровности и гладкости межэтажного перекрытия. Для этих целей также можно использовать самовыравниваемые полы.

Если плита перекрытия своими руками изготавливается зимой, то бетон должен содержать противоморозные добавки. Однако стоит помнить, что они оказывают влияние на время набирания прочности бетоном. Поэтому однозначно наилучшим временем для самостоятельной заливки плиты перекрытия является теплое время года.

Процесс застывания бетона

После того, как перекрытие залито бетонным раствором, нельзя сказать, что все работы закончены и можно просто ждать, когда плита наберет свою прочность. Процесс застывания раствора неразрывно связан с испарением влаги, а это приводит к появлению трещин в бетоне. Ввиду этого, в первое время после заливки, нужно регулярно поливать водой. Лучше всего использовать в этом случае шланг с водой, ведь поднимать ведро за ведром на высоту второго этажа дело неблагодарное.

Если бетон сохнет в знойную погоду, поливания водой будет недостаточно, нужно накрыть плиту полиэтиленом.

После того, как бетон застыл нужно снять всю опалубку. О том, чтобы этот процесс не был столь трудным, следует позаботиться еще на этапе монтажа конструкции. Если все доски были покрыты полиэтиленом, их можно использовать в дальнейшем.

Как видно, при желании плиты перекрытия можно сделать своими руками. И хотя этот процесс трудоемкий и длительный, но полученная прочность плиты стоит этих усилий.

Как определить толщину бетонного слоя

Толщина — определяющий параметр монолитного перекрытия. Именно на основе этого параметра составляется схема устройства опалубки, осуществляется раскладка арматуры. При отсутствии проекта застройщику следует ориентироваться на типовые рекомендации по устройству монолитного слоя.

Усреднёнными расчётными нормативами определён показатель толщины по отношению к длине пролёта между опорами 1: 30. Иначе: на 1 погонный метр пролёта толщина слоя бетона должна быть примерно 3 см, а на стандартном 6-ти метровом пролёте она будет 18 см.

На практике допускается снижение толщины на 10-15 % в случаях, когда нагрузки будущего перекрытия не превышают средние значения.

Как выбрать?

При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.

Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Предварительный этап обустройства перекрытия

При любом виде строительных работ есть такие этапы, на которых нельзя экономить. Вот почему обязательно надо иметь проект монолитного перекрытия. Желательно заказать его в проектной организации. Специалисты сделают расчет поперечного сечения перекрытия с учетом действия на него изгибающих моментов и максимальной нагрузки, что даст возможность точно определить размеры монолитной плиты, выбрать марку бетона, сортамент арматуры и количество всех используемых материалов. Это даст вам возможность избежать трат на покупку лишнего материала, а также иметь четкое руководство к проведению этих работ.

Если вы хотите выполнить расчет плиты самостоятельно, то примеры таких расчетов можно найти в интернете, а мы вам расскажем о технологии монтажа монолитного перекрытия. Прежде всего, следует подготовить необходимые материалы и приспособления для обустройства перекрытия. К ним относится опалубка (фанера, деревянный брус), опоры-стойки под опалубку (1 опора на 1 кв. м.), арматура (стальные сетки и стержни), гибочные инструменты для арматурных стержней и подставки-фиксаторы под арматуру. После этого можно начинать непосредственно заливку монолитного перекрытия, соблюдая последовательность работ, включающую устройство опалубки, армирование перекрытия, заливку бетоном и его уплотнение.
